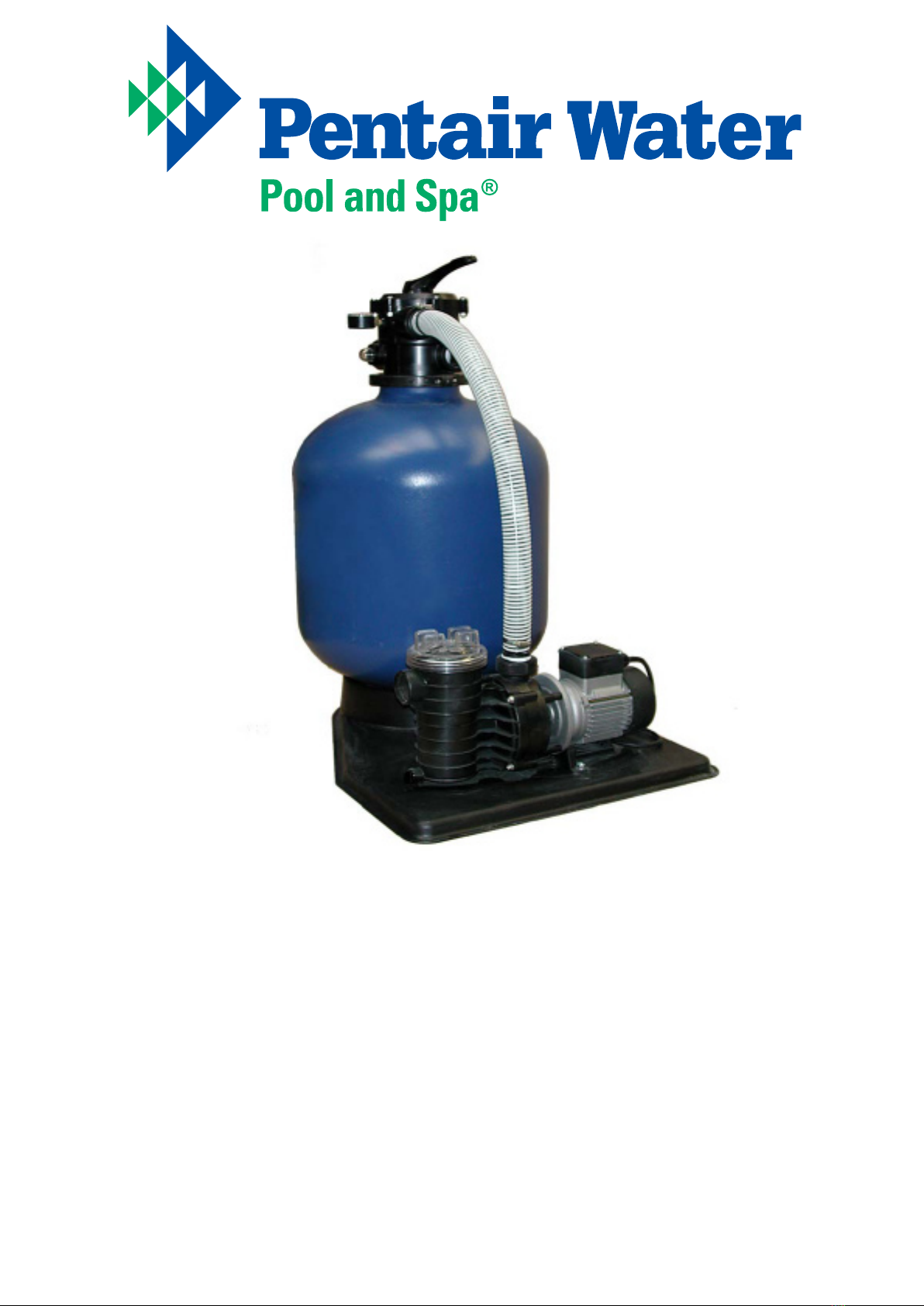

Pentair Pool Products Azur 300 User manual

Sandltration Kit
+ ABG pump
INSTALLATION - BETRIEBSANLEITUNGINSTALLATIE -
INSTALAĆION - INSTALLAZIONE - INSTALACE
SEPTERMBER 07 G-FSB-STA

2
ENGLISH
The manufacturer has the right to modify the products
without previous notice for as far as their characteristics
are not really changed by this.
TECHNICAL INFORMATION
Maximum working pressure 2 bar
Maximum working temprature 35 °C
Voltage 230 V
Speed (r.p.m) at 50 cycles 2850 min-1
Protection IPX 5
Isolation F
Sound pressure level of the kit > 70 dB (A)
375 475 560
Filter Area (m²) 0.11 0.18 0.25
Filter ow rate (m³/h) 5 9 12
Gravel 3-5mm (kg) 12 15 20
Sand 0.35-0.5mm (kg) 30 65 120
Filter empty weight (kg) 15 18 24
GENERAL
Check ltration kit for any evidence of damage due to
rough handling in shipment. If ltration kit is damaged
notify the carrier immediately.
The ltration kit may only be used for the ltering of
swimming pool water, garden pond water or similar ap-
plications.
INSTALLATION INSTRUCTIONS
Please note: there can be specic needs to use ltra-
tion kits nearby swimming pools, garden ponds or such
places.
The pump should be placed on a at, solid foundation,
high enough to prevent ooding of the motor.
Install the lter and pump in a sheltered location, ensur-
ing ventilation and adequate access for servicing.
Place the lter in its permanent location. Make sure you
can reach the valve easily. Then x the piping.
Use only plastic piping. Size all piping adequately and
keep the number of elbows to a minimum.
Use a direct and short suction line with continuous slope
in order to avoid long priming times.
It is essential that the suction line is free of air leaks.
The suction line should always have at least the same size
as the suction inlet of the pump.
OPERATION

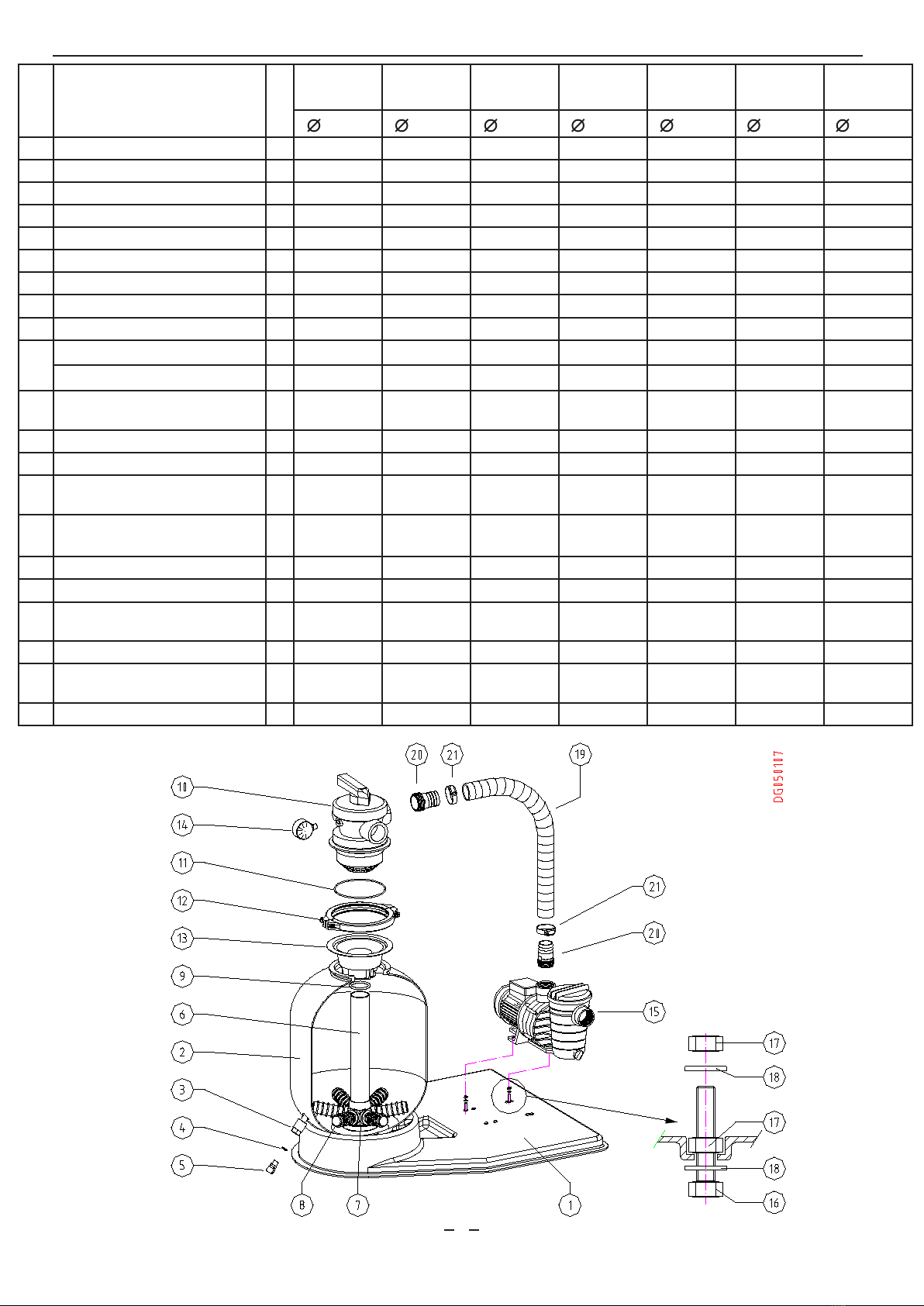

Look inside and check lower distribution system (8) on
broken ore loose laterals (7). Fill tank for 1/3 with water.
Before lling the lter, sand guide (13) should be on
the pipe (6). Fill the lter with the specied quantity of
gravel, afterwards with sand. Remove the sand guide.
Put some vaseline on the O-ring (9 and 11) of the valve.
Assemble the valve (10) to the lter and tighten with the
clamp ring (12). Connect the piping. Turn the valve into
position “Rinse” and start the pump for at least 1 min-
ute. Before starting the pump, the strainer basket should
be lled with water up to the level of the suction line.
Lubricate the lid O-ring with silicone each time the lid is
removed. Energize the motor, the pump will prime. The
priming time depends on the suction lift and distance to
the pool. Five minutes is a reasonable time. Pump will
not lift more than 4 meter.
If pump does not prime, see troubleshooting guide.
CAUTION:
NEVER SHIFT VALVE HANDLE POSITION
WHILE PUMP IS RUNNING. NEVER DISASSEM-
BLE VALVE WHILE FILTER IS UNDER PRES-
SURE.
FILTRATION
1. Shift valve handle to position “Filtration”
2. Start the pump
3. Note here the pressure of the pressure gauge (14).
TO CLEAN THE FILTER (backwash)
When the pressure rises approximately 0.5 bar above the
recorded pressure it is time to backwash.
1. Shut off the pump
2. Shift the valve handle to “Backwash”
3. Start pump and let it run until water is clean
(about 3 minutes).
4. Shut off the pump
5. Shift valve handle to position “Rinse” and start
the pump
6. Start pump and run for approximately one minute
7. Shut off the pump
8. Shift valve handle to position “Filtration” and
start the pump
CAUTION:
ALWAYS DISCONNECT THE POWER SUPPLY TO
THE PUMP BEFORE SERVICING
INSTALLATION GUIDE

3
ENGLISH
WINTERIZING
Protect the pump, the lter and the piping from freezing.
Open the drain (5) and shift the valve handle to “Back-
wash”.
Remove the pump to a dry and warm room.
Do not wrap the motor with plastic covering as condensa-
tion may damage the pump.
In installations where the pump can not be drained, a
40% propylene glycol, 60% water solution will protect to
-46°C.
Do not use other anti-freeze solutions, these are all highly
toxic and will damage the pump.
ELECTRICAL CONNECTION
The electrical motor must be wired by a professional
according to the installation instructions of your local
electricity company.
AT THE INSTALLATION OF THE PUMP A MO-
TOR SECURITY HAS TO BE FORESEEN WHICH
SHOULD BE IN ACCORDANCE WITH THE NOMI-
NAL POWER OF THE MOTOR.
Monphase
5ABGA-1 P1: 0.32kW
P2: 0.18kW 230V - 1.4 A
5ABGB-1 P1: 0.40kW
P2: 0.25kW 230V - 2.0 A
5ABGC-1 P1: 0.59kW
P2: 0.37kW 230V - 2.55 A
5ABGD-1 P1: 0.90kW
P2: 0.55kW 230V - 4.2 A
The supply voltage should be within ± 5% of the design
voltage, specied on the nameplate of the motor.
Single-phase motors should be connected at the terminals
as indicated in the junction box.
CAUTION:
MAKE SURE THAT YOU INTERRUPT THE POW-
ER SUPPLY TO THE CABLES WHEN CONNECT-
ING THE CABLES OF THE PUMP
Every motor must be permanently grounded.
An earth safety or circuit breaker switch with a sensitivity
of 30mA should always be included at the installation.
The wiring size and the type of fuses (min. H05RN-F)
should be selected in accordance with the motor capacity.
ATTENTION:
CONNECTIONS WHICH ARE NOT CONFORM TO
THE ABOVE-MENTIONED SAFETY INSTRUC-
TIONS, ARE NOT COVERED BY THE WARRANTY.
REPLACING THE SAND
Disassemble the drain (5) and let the water ow out.
Remove the sand or use the Sandvak system.
The sand in the lter must be changed every 5 years.
TROUBLE SHOOTING
Pump will not prime
1. No water in strainer pot
2. Strainer pot is not tight
3. Damage lid O-ring
4. Water level is below skimmer
5. Strainer basket or skimmer basket is clogged
6. Closed valve in piping system
7. Air leak in suction line
Motor does not turn
1. Power switch is off
2. Circuit breaker has tripped
3. Pump is off-mode of a timer controlled circuit
4. Motor terminal connections are incorrect
5. Motor shaft is locked by bad bearing
6. Impeller is locked by debris
Low ow-high lter pressure
1. Filter is dirty
2. Restriction in return line
Low ow-low lter pressure
1. Strainer basket or skimmer basket is clogged
2. Clogged impeller
3. Air leak in suction line
4. Restriction in suction line
Noisy pump
1. Air leak in suction
2. Foreign matter in pump housing
3. Cavitation
WARRANTY
Pentair Water is not responsible for transport damage.
In case of damage notify carrier immediately.
Warranty period:
1 year starting from the production date.
TROUBLE SHOOTING

4
DEUTSCH
Der Hersteller hat das Recht die Produkte ohne vorange-
hende Benachrichtigung zu ändern soweit deren Eigen-
schaften hierdurch nicht wesentlich geändert werden.
TECHNISCHE DATEN
Maximaler Systemdruck 2 bar
Maximale Temperatur 35°C
Spannung 230 V
Drehzahl bei 50 Hz 2850 min-1
Schutzart IPX 5
Isolationsklasse F
Schallpegel der Filtrieranlage > 70 dB (A)
375 475 560
Filteräche (m²) 0.11 0.18 0.25
Filterleistung (m³/h) 5 9 12
Kies 3-5mm (kg) 12 15 20
Sand 0.35-0.5mm (kg) 30 65 120
Leergewicht Filter (kg) 15 18 24
ALLGEMEIN
Überprüfen Sie den Karton auf Anzeichen von Schäden,
die auf eine unsachgemäße Behandlung während des
Transports zurückzuführen sind.
Benachrichtigen Sie sofort die Transportgesellschaft, falls
irgendein Teil beschädigt ist.
Die Filtrieranlage darf nur für das Filtrieren von
Schimmbadwasser, Gartenteichwasser oder ähnliche
Anwendungen benutzt werden.
INSTALLATION-ANLEITUNGEN
Hinweis: Es können besondere Anforderungen beste-
hen für Filterinstallationen zur Verwendung an
Schwimmbecken, Gartenteiche oder ähnliche Orte.
Die Filterinstallation sollte auf einem ebenen und festen
Fundament befestigt werden, das hoch genug ist damit
der Pumpenmotor nicht durch Bodenwasser unterspült
wird.
Installieren Sie die Filterinstallation an einem geschüt-
zten Ort und achten Sie dabei auf eine ungehinderte
Belüftung.
Bringen sie die Filtrieranlage an dem endgültigen Platz
an. Achten Sie dabei auf eine einfache Zugänglichkeit
des Ventils. Montieren Sie erst dann die Leitungen.
Am besten sollten Kunststofeitungen benutzt werden.
Verwenden Sie Schlauchstücke mit entsprechender Länge
und entsprechendem Durchmesser und verwenden Sie
nur eine Mindestanzahl an Winkelstücken. Verwenden
Sie eine direkte und kurze Ansaugleitung und achten Sie
auf eine gleichmäßige Neigung des Ansaugschlauchs, um
somit lange Ansaugzeiten zu vermeiden.
Es ist von grundlegender Wichtigkeit, dass die Ansauglei-
tung frei von jeglichen Leckstellen ist.
Der Ansaugschlauch sollte mindestens den gleichen
Durchmesser wie der Ansaugstutzen der Pumpe aufweisen.
BETRIEB
Vor Einschütten der Stoffe in den Filter kontrollieren Sie das
Innere und überprüfen Sie das niedrigliegenden Verteiler-
system (7 und 8) auf möglicherweise durch den Transport
verursachte gebrochene oder lose Filterdüsen.
Füllen Sie den Tank 1/3 mit Wasser.
Kontrollieren Sie, ob der Sandaufsatz (13) über dem Rohr
(6) sitzt. Füllen Sie dann den Filter zunächst mit der angege-
benen Menge Kiesel, und danach mit dem Sand. Entfernen
Sie den Sandaufzatz.
Schmieren Sie die O-ring (9 und 11) von dem Ventil (10)
mit Vaseline ein. Bringen Sie das Ventil (10) auf dem Filter
an und befestigen Sie dieses mit dem Klemring (12).
Schließen Sie die Leitungen an. Bringen Sie das Ventil in
Position “Nachspülen” und lassen Sie die Pumpe mindeste-
ns 1 Minute lang laufen.
Füllen Sie vor der Inbetriebnahme der Pumpe den Vorlter
bis auf die Höhe des Ansaugstutzens mit Wasser auf.
Schmieren Sie den Dichtungsring des Deckels bei jedem
Abnehmen des Deckels mit einer Silikonpaste ein. Legen sie
den Motor an, die Pumpe fängt an zu saugen. Die Ansau-
gdauer hängt von der Ansaughöhe und der Entfernung zu
dem Schwimmbecken ab.
Dabei sind fünf Minuten eine angemessene Dauer.
Die Ansaughöhe beträgt höchstens 4 meter.
ACHTUNG:
NIEMALS DIE POSITION DES VENTILHEBELS UM-
STELLEN WENN DIE PUMPE LÄUFT. NIEMALS DAS
VENTIL DEMONTIEREN WENN DER FILTER UNTER
DRUCK IST.
FILTERBETRIEB
1.Schieben Sie den Ventilhebel auf Filterstellung.
2.Setzen Sie die Pumpe in Betrieb.
3.Notieren Sie den Druck.
REINIGUNG (Rückspülung) DES FILTERS
Steigt der Druck ungefähr bis 0.5 Bar über den notierten
Druckwert an, ist es Zeit zur Rückspülung.
1. Stellen Sie die Pumpe ab.
2. Schieben Sie den Ventilhebel auf “Rückspülen”
3. Setzen Sie die Pumpe in Betrieb. Die Anlage
soll rückspulen bis das Wasser sauber erscheint
(+/- drei Minuten)
4. Stellen Sie die Pumpe ab
5. Stellen Sie den Ventilhebel auf “Nachspülen”
6. Setzen Sie die Pumpe in Betrieb und lassen Sie
sie ungefähr eine Minute laufen
7. Schalten Sie die Pumpe ab
8. Legen Sie den Ventilhebel wieder auf “Becken
ltern”und setzen Sie die Pumpe in Betrieb
BETRIEBSANLEITUNG

5
DEUTSCH
WARTUNG
Der Filterkorb sollte täglich herausgenommen und
gründlich gereinigt werden. Nehmen Sie die Pumpe grund-
sätzlich nicht ohne eingesetzten Filterkorb in Betrieb. Der
Filter ist für einen jahrelangen Betrieb ohne Wartungseing-
riffe ausgelegt.
WICHTIGER HINWEIS: SCHALTEN SIE DIE STROM-
VERSORGUNG VOR EINEM
WARTUNGSEINGRIFF GRUNDSÄTZLICH AB.
WINTERLAGERUNG
Schützen Sie die Installation vor Frost.
Drehen Sie dazu den Ablaufkran (5) auf und bringen Sie
das Ventil in die Position “Rückspulen”
Bewahren Sie die Stopfen in dem Filterkorb auf.
Lagern Sie die Pumpe in der kalten Jahreszeit in einem
trockenen und warmen Raum.
Decken Sie die Pumpe nicht mit einer Kunststoffolie ab,
um eine für die Pumpe schädliche Kondensation zu vermei-
den.
Wenn die Pumpe ortsfest montiert und das Wasser nicht ab-
gelassen werden kann, bietet eine aus 40% Propylenalkohol
und 60% Wasser bestehende Lösung einen Frostschutz bis
-46°C. Verwenden Sie keine anderen Frostschutzmittel als
Polypropylenglykol, da andere Frostschutzmittel hochgiftig
sind und die Pumpe nachhaltig beschädigen können.
ELEKTRISCHE ANSCHLÜSSE
Der Anschluss der Pumpe muß durch einen quali-zierten
Installateur entsprechend den örtlichen Bestimmungen der
Elektrizitätsgesellschaft vorgenom-men werden.
WICHTIGER HINWEIS: BEI DER INBETRIEBNAHME
DER PUMPEN IST IN DER INSTALLATION EIN MO-
TORSCHUTZSCHALTER VORZUSEHEN, DER AUF
DIE NENNDATEN DES MOTORS EINGESTELLT IST.
Einphasen
5ABGA-1 P1: 0.32kW
P2: 0.18kW 230V - 1.4 A
5ABGB-1 P1: 0.40kW
P2: 0.25kW 230V - 2.0 A
5ABGC-1 P1: 0.59kW
P2: 0.37kW 230V - 2.55 A
5ABGD-1 P1: 0.90kW
P2: 0.55kW 230V - 4.2 A
Die Speisespannung muß mit der Spannung auf dem
Typenschild übereinstimmen -zugelassene Toleranz: ± 5%.
Bei Einphasenmotoren muß die Verdrahtung über die zwei
in der Anschlußdose entsprechend gekenn-zeichneten An-
schlußklemmen erfolgen.
BEOBACHTEN SIE BEI DEN VERDRAHTUNGS- UND
VERKABELUNGSARBEITEN DARAUF, DASS DIE
KABEL ODER DRÄHTE NICHT UNTER STROM STE-
HEN.
Der Pumpenmotor muss grundsätzlich geerdet werden.
Ein Erdableitungssicherkeitsschalter mit einer Empndlich-
keit von 30 mA muss grundsätzlich eingebaut werden. Die
Unterbrecherleistung der Sicherungen und die Kabeldicke
der Anschlusskabel (mindestens H05RN-F) müßen der Mo-
torleistung entsprechen.
ACHTUNG: BEI NICHT SACHGEMÄSS AUSGEFÜHR-
TEN ANSCHLÜSSEN GEMÄSS DEN VORSTEHENDEN
SICHERHEITSBESTIMMUNGEN VERFÄLLT DER
GARANTIEANSPRUCH.
ERSETZEN DES SANDS
Drehen Sie den Ablaufkran auf, damit das Wasser aus dem
Filter ießen kann. Holen Sie den Sand heraus oder benut-
zen Sie die Sandsabzugsvorrichtung “Sandvak”.
Der Sand im Filter muss alle 5 Jahre ausgetauscht werden.
FEHLERMITTLUNGSTABELLE
Die Pumpe saugt nicht an
1. Kein Wasser in dem Filter
2. Nicht sachgemäß angezogener Vorlter
3. Beschädigte Dichtung des Deckels
4. Wasserpegel unterhalb des Skimmers
5. Vorlter oder Skimmer verstopft
6. Geschlossenes Ventil in dem Schlauchsystem
7. Leckstelle in der Ansaugleitung
Der Motor dreht nicht
1. Netzschalter auf “AUS” eingestellt
2. Der Sicherheitsschalter wurde ausgelöst
3. Die Pumpe ist ausgeschaltet - eventuell auf
Grund einer Zeitschaltung
4. Motoranschluße sind nicht sachgemäß ausgeführt
5. Motorachse durch ein ausgeschlagenes
Kugellager verklemmt
6. Laufrad durch Verunreinigungen blockiert
Geringer Ansauguss - hoher Filterdruck
1. Verschmutzter Filter
2. Verschmutzung in der Rücklaueitung
Geringer Ansauguss - geringer Filterdruck
1. Vorlter oder Skimmer verstopft
2. Verstopftes Laufrad
3. Leckstelle in der Ansaugleitung
4. Verschmutzung in der Rücklaueitung
Lautes Laufgeräusch der Pumpe
1. Leckstelle in der Ansaugleitung
2. Fremdkörper er in dem Pumpengehause
3. Kavitation
GARANTIE
Pentair Water haftet nicht für Transportschäden. In diesem
Fall ist unverzüglich die Transportrma zu verständigen
Garantieperiode : 1 Jahr ab Produktionsdatum.
WARTUNG

6
FRANCAIS
The manufacturer has the right to modify the products
without previous notice for as far as their characteristics
are not really changed by this.
Le fabricant a le droit de modier les produits sans avis
préalable, dans la mesure où cela ne change pas essentiel-
lement leurs caractéristiques.
INFORMATIONS TECHNIQUES
Pression de fonctionnement max. 2 bar
Température de fonctionnement max. 35°C
Tension 230 V
Révolutions à 50 Hz 2850 min-1
Classe de protection IPX 5
Classe d’isolation F
Niveau sonore de la pompe > 70 dB (A)
375 475 560
Surface ltrante (m²) 0.11 0.18 0.25
Débit de ltration (m³/h) 5 9 12
Gravier 3-5mm (kg) 12 15 20
Sable 0.35-0.5mm (kg) 30 65 120
Poids vide (kg) 15 18 24
GENERALITES
Contrôlez le dispositif de ltrage à la réception pour
déterminer les pertes et dégâts dus au transport. En cas de
dégât, avertissez immédiatement le transporteur. Le ltre
ne peut être utilisé que pour le ltrage d’eaux de piscine,
d’étang de jardin ou similaires.
INSTRUCTIONS DE MONTAGE
Attention: Il peut y avoir des besoins spéciques pour
employer des dispositives de ltrage auprès des piscines,
des étangs de jardin ou de pareils endroits.
Installez le ltre et la pompe dans un endroit protégé en
vous assurant que la ventilation et l’accès pour la main-
tenance sont appropriés. Le dispositif de ltrage doit être
xé sur un socle plat et solide.
Installez le dispositif à son emplacement dénitif, en
veillant à ce que l’accès à la vanne reste aisé. Ensuite,
montez les canalisations. Il est préférable d’utiliser des
canalisations en matière synthétique.
Préparez tous les tuyaux aux bonnes dimensions et rédui-
sez autant que possible le nombre de coudes.
Donnez au tuyau d’aspiration une pente régulière vers la
piscine pour éliminer les poches d’air.
Il est essentiel que le tuyau d’aspiration ne présente au-
cune prise d’air. Son diamètre doit toujours au moins être
égal à celui de l’orice d’aspiration de la pompe.
MISE EN SERVICE
Vériez que le diffuseur (8) et les crépines (7) sont en
parfait état. Remplissez la cuve pour 1/3 avec de l’eau.
Vériez que le capuchon à sable (13) se trouve bien sur le
tuyau (6).
Remplissez le ltre de gravier et, ensuite, de sable, dans
les quantités indiquées. Retirez le capuchon à sable. Vase-
linez les anneaux (9 et 11) de la vanne (10).
Installez la vanne (10) sur le ltre en xez le ltre à l’aide
de l’anneau de serrage (12).
Raccordez les canalisations.
Placez la vanne en position “Rinçage canalisation” et
faites tourner la pompe pendant 1 minute au moins. Avant
de démarrer la pompe, remplir le préltre avec de l’eau
jusqu’au niveau de la conduite d’aspiration.
Lubrier le joint torique du couvercle avec de la graisse
silicone chaque fois qu’il est enlevé. Enclenchez le mo-
teur, la pompe s’amorce. Le temps d’amorçage dépend de
la hauteur d’aspiration et de la distance séparant la pompe
du bassin. Cinq minutes constituent un temps raison-
nable.
La pompe ne peut pas aspirer l’eau à une hauteur de plus
de 4 mètres. Si la pompe ne s’amorce pas, consulter le
guide de dépistage des défauts.
ATTENTION:
NE JAMAIS MODIFIER LA POSITION DE LA
VANNE PENDANT QUE LA POMPE EST EN
MARCHE NE JAMAIS DEMONTER LA VANNE
QUAND LE FILTRE EST SOUS PRESSION.
FILTRATION
1. Mettez la vanne sur le repère “Filtration”.
2. Mettez la pompe en marche.
3. Notez ici la pression lue au manomètre (14), à la
première utilisation.
LAVAGE DU FILTRE
Dès que la pression s’est augmentée avec 0.5 bar ou plus,
vis à vis la valeur notée, il devient nécessaire de rincer le
sable.
1. Arrêtez la pompe
2. Mettez la vanne sur le repère “lavage du ltre”
3. Remettez la pompe en marche jusqu’à ce que
l’eau devienne limpide
4. Arrêtez la pompe
5. Mettez la vanne sur le repère “rinçage
canalisation”.
6. Laissez tourner la pompe pendant 1 minute
7. Arrêtez la pompe
8. Mettez la vanne sur le repère “ltration du
bassin” et remettez la pompe en marche
MAINTENANCE
La cuve n’en nécessite aucun
INSTALLATION

7
FRANCAIS
Le panier du préltre doit être enlevé et nettoyé chaque
jour. Ne jamais faire fonctionner la pompe sans panier.
• Shift valve handle to position “Rinse” and start the
pump
• Start pump and run for approximately one minute
• Shut off the pump
• Shift valve handle to position “Filtration” and start the
pump
HIVERNAGE
Protégez le dispositif de ltrage contre le gel.
Enlevez le bouchon de vidange (5) et désamorcez la
pompe et videz tous les tubes.
A cet effet, desserrez le robinet d’évacuation et placez la
vanne en position “Lavage du ltre”.
Stockez les drains et les bouchons dans le panier de la
pompe. Transportez le dispositif de ltrage dans un local
sec et chaud. Ne pas recouvrir le moteur d’une envel-
oppe plastique, car une condensation peut se former à
l’intérieur. Au cas où la pompe ne pourrait pas être vidan-
gée, un mélange de 40% de propylène glycol et de 60%
d’eau protègera l’appareil jusqu’à -46°C. Ne pas utiliser
d’autres antigels que le propylène glycol : ils sont en effet
extrêmement toxiques et endommageront la pompe.
RACCORDEMENT ELECTRIQUE
Le moteur doit être raccordé par un installateur agréé
conformément aux règles d’installation de votre distribu-
teur d’électricité local.
LORS DE LA MISE EN MARCHE DE
L’INSTALLATION DES POMPES IL FAUT PREVOIR
UNE SECURITE THERMIQUE QUI EST ADAPTEE
AU COURANT NOMINAL DU MOTEUR
Monophasé
5ABGA-1 P1: 0.32kW
P2: 0.18kW 230V - 1.4 A
5ABGB-1 P1: 0.40kW
P2: 0.25kW 230V - 2.0 A
5ABGC-1 P1: 0.59kW
P2: 0.37kW 230V - 2.55 A
5ABGD-1 P1: 0.90kW
P2: 0.55kW 230V - 4.2 A
La tension d’alimentation doit correspondre pour ± 5% à
la tension gurant sur la plaque signalétique du moteur.
Pour les moteurs à courant monophasé, le raccordement
devra se faire sur les deux bornes dans le boîtier de rac-
cordement.
FAITES ATTENTION QU’AU MONTAGE DES CA-
BLES ELECTRIQUES, CES CABLES NE SOIENT PAS
SOUS TENSION.
Les moteurs doivent être mis à la terre en permanence. Un
commutateur de mise à la terre ou un coupe-circuit dont la
sensibilité correspond aux prescriptions locales de 30mA
doit être intégré à l’installation.
L’ampérage des fusibles et la section des ls de connexion
doivent être proportionnels à la puissance du moteur.
TRES IMPORTANT :
LES CONNEXIONS NE CORRESPONDANT PAS AUX
MESURES DE SECURITE SUSMENTIONNEES ANNU-
LENT NOTRE GARANTIE.
REMPLACEMENT DU SABLE
Desserrez le robinet d’évacuation (5) pour permettre à
l’eau de s’écouler du ltre. Retirez-en le sable ou utilisez
l’appareil à vide “Sandvak”.
Le sable dans le ltre doit être changé tous les 5 ans.
DEPISTAGE DE DEFAUTS
La pompe ne s’amorce pas
1. Plus d’eau dans le préltre
2. Le préltre n’est pas étanche
3. Joint du couvercle endommagé
4. Niveau d’eau au-dessous du le skimmer
5. Panier du préltre ou panier du skimmer obstrué
6. Vanne fermée dans la tuyauterie
7. Prise d’air dans la conduite d’aspiration
Le moteur ne tourne pas
1. Alimentation électrique coupée
2. Le disjoncteur a déclenché
3. La pompe s’est arrêtée - mode d’un circuit
commandé par temporisateur
4. Les bornes du moteur sont mal connectées
5. L’axe du moteur est bloqué par un roulement à
billes défectueux
6. La turbine est bloquée par des débris
Faible débit - pression du ltre élevée
1. Filtre encrassé
2. Etranglement dans la conduite de refoulement
Faible débit - basse pression du ltre
1. Panier du préltre ou panier du skimmer obstrué
2. Turbine obstruée
3. Prise d’air dans la conduite d’aspiration
4. Etranglement dans d’aspiration
Pompe bruyante
1. Prise d’air dans la conduite d’aspiration
2. Corps étranger dans le carter de la pompe
3. Cavitation
GARANTIE
Tous dégâts dûs au transport ne sont pas couverts par la
garantie. Dans ce cas, des réserves doivent être faites im-
médiatement vis-à-vis du transporteur.
Période de garantie: 1 an à partir de la date de production.
DEPISTAGE DE DEFAUTS

8
NEDERLANDS
De fabrikant heeft het recht om de producten te wijzigen
zonder voorafgaande melding, voor zover hun eigen-
schappen hierdoor niet wezenlijk veranderd worden.
TECHNISCHE GEGEVENS
Maximale werkdruk 2 bar
Maximale werktemperatuur 35°C
Spanning 230 V
Toerental bij 50 Hz 2850 min-1
Beschermingsgraad IPX 5
Isolatieklasse F
Geluidsniveau van de pomp > 70 db (A)
375 475 560
Filteroppervlakte (m²) 0.11 0.18 0.25
Filterdebiet (m³/h) 5 9 12
Kiezel 3-5mm (kg) 12 15 20
Zand 0.35-0.5mm (kg) 30 65 120
Leeggewicht lter (kg) 15 18 24
ALGEMEEN
Controleer bij ontvangst de lterinstallatie op eventuele
transportschade en verwittig de transporteur onmiddellijk
bij beschadiging. De lterinstallatie mag enkel gebruikt
worden voor het lteren van zwembaden, tuinvijverwater
of soortgelijke toepassingen.
INSTALLATIE
Opgelet: Er kunnen bijzondere noden zijn om lter- in-
stallaties te gebruiken bij zwembaden, tuinvijvers of
soortgelijke plaatsen.
Plaats de lterinstallatie op een vlakke en gemakkelijk te
bereiken plaats, die hoog genoeg is zodat de motor niet
onder water kan komen te staan.
Om beschadiging van de volledige unit te voorkomen
is het aan te raden het lokaal te ventileren en droog te
houden.
Plaats de lterinstallatie op de denitieve plaats. Houd
rekening met een gemakkelijke bereikbaarheid van de
klep. Monteer dan pas de leidingen. Bij voorkeur worden
kunststoeidingen gebruikt. Meet alle leidingen correct af
en beperk het aantal bochten tot een minimum.
Plaats de aanzuigleiding onder een lichte helling om
luchtbellen te vermijden. Het is belangrijk dat de aan-
zuigleiding vrij is van luchtlekken. De diameter van de
aanzuigleiding moet altijd minstens even groot zijn als de
aanzuigopening van de pomp.
IN WERKING STELLING
Controleer of de verdeelkop (8) en de verdeelbuizen (7)
in goede staat zijn. Vul de lter voor één derde met water.
Kontroleer of de vultrechter 13) op de pijp (6) zit. Vul
dan de lter eerst met de aangegeven hoeveelheid kiezel,
daarna met het zand. Verwijder de vultrechter. Smeer de
O-ringen (9 en 11) van het ventiel (10) in met vasiline.
Plaats het ventiel (10) op de lter en maak deze vast
met de klemring (12). Sluit de leidingen aan. Plaats het
ventiel in de stand “Naspoelen” en laat de pomp minstens
1 minuut draaien.
Vooraleer de pomp te starten, moet de zuigkorf met water
gevuld worden tot op het niveau van de zuigleiding.
Telkens u het deksel verwijderd heeft moet u de O-ring
opnieuw met silicone insmeren. Start de motor. De pomp
begint aan te zuigen. De aanzuigtijd is afhankelijk van
de aanzuighoogte en de afstand tot het zwembad. Vijf
minuten is normaal. De pomp kan een maximum hoogte-
verschil van 4 meter overwinnen.
OPGELET: NOOIT DE POSITIE VAN HET VENTIEL
VERANDEREN TERWIJL DE POMP DRAAIT. NOOIT
HET VENTIEL DEMONTEREN ALS DE FILTER NOG
ONDER DRUK STAAT.
FILTRATIE
1. Plaats het ventiel in de positie “Filtratie”.
2. Laat de pomp draaien.
3. Noteer de druk afgelezen op de manometer (14).
TERUGSPOELEN VAN DE FILTER
Zodra de druk 0.5 bar gestegen is (t.o.v. de onder ltratie
genoteerde waarde), is het noodzakelijk het lterzand te
spoelen. Hierbij gaat men als volgt tewerk:
1. Zet de pomp af.
2. Plaats het ventiel in de positie “Spoelen van
lter”.
3. Laat de pomp weer draaien net zolang tot het
water helder is (ca. 3 minuten).
4. Zet de pomp terug af.
5. Plaats het ventiel in de positie “Naspoelen”.
6. Laat de pomp gedurende 1 minuut draaien.
7. Zet de pomp af.
8. Plaats het ventiel in de positie “Filtratie” en zet
de pomp weer aan.
ONDERHOUD
De korf moet dagelijks verwijderd en gereinigd worden.
Zet de pomp nooit in werking zonder de korf.
De lter zelf heeft geen onderhoud nodig.
OPGELET: ONDERBREEK ALTIJD DE SPANNING
VÓÓR U AAN DE POMP GAAT WERKEN.
INSTALLATIE GIDS

9
NEDERLANDS
OVERWINTEREN
Het water moet uit de lter, de pomp en de leidingen
worden verwijderd om deze te beschermen tegen vorst.
Draai hiervoor het aaatkraantje (5) los en plaats het
ventiel in de stand “Spoelen van de lter”.
Berg de pomp in een droge en warme kamer op. Wikkel
de motor niet in plastic omdat er dan binnenin condensa-
tie kan ontstaan.
In installaties waar de pomp niet geledigd kan worden,
beschermt een mengsel van 40% propyleenglycol en 60%
water de pomp tot temperaturen van -46°C. Gebruik uit-
sluitend propyleenglycol. Andere antivriesmiddelen zijn
uiterst giftig en beschadigen de pomp.
ELEKTRISCHE AANSLUITING
Het aansluiten van de elektrische motor moet gebeuren
door een erkend installateur en volgens de in voege
zijnde installatievoorschriften van uw lokale elektricit-
eitsmaatschappij.
BIJ DE INGEBRUIKNAME VAN DE POMPEN MOET
BIJ DE INSTALLATIE EEN MOTORBEVEILIGING
VOORZIEN WORDEN, DIE AFGESTEMD IS OP DE
NOMINALE STROOM VAN DE MOTOR.
Enkelfasig
5ABGA-1 P1: 0.32kW
P2: 0.18kW 230V - 1.4 A
5ABGB-1 P1: 0.40kW
P2: 0.25kW 230V - 2.0 A
5ABGC-1 P1: 0.59kW
P2: 0.37kW 230V - 2.55 A
5ABGD-1 P1: 0.90kW
P2: 0.55kW 230V - 4.2 A
De voedingsspanning moet voor ± 5% overeenkomen
met deze die vermeld staat op de kenplaat van de motor.
Bij enkelfasige motoren dient de aansluiting te gebeuren
op de twee aangeduide klemmen in de aansluitdoos.
LET EROP DAT DE KABELS OF DRADEN NIET
ONDER SPANNING STAAN BIJ DE AANSLUITING
VAN DE KABELS OF DRADEN AAN DE POMP.
Iedere motor moet een permanente aarding hebben.
Een aardingsveiligheids-of verliesstroomschakelaar met
een gevoeligheid van 30 mA is verplicht bij de installatie
van de pomp. De stroomsterkte van de zekeringen en de
dikte van de aansluitkabels (minimum
H05RN-F) dienen gekozen te worden in funktie van het
motorvermogen
NOTA:
AANSLUITINGEN DIE AFWIJKEN VAN DE BOVEN-
VERMELDE VOORZORGSMAATREGELEN HEB-
BEN HET VERVALLEN VAN DE GARANTIE TOT
GEVOLG.
VERVANGEN VAN HET ZAND
Draai hiervoor het aaatkraantje (5) los om het water
uit de lter te laten. Schep het zand er uit of gebruik het
Sandvak vacuüm apparaat.
Het zand in de lter moet elke 5 jaar vervangen worden.
PROBLEMEN OPLOSSEN
Pomp zuigt niet aan
1. Geen water in de voorlter
2. Voorlter is niet dicht
3. O-ring van het deksel is beschadigd
4. Waterpeil staat onder skimmer
5. Verstopte voorlter of skimmer
6. Gesloten klep in leidingwerk
7. Luchtlek in aanzuigleiding
Motor draait niet
1. Spanning is uitgeschakeld
2. Pomp is uitgeschakeld door tijdschakelaar
3. De elektrische verbindingen naar de motor toe
zijn niet in orde
4. De motoras zit klem door een defecte kogellager
5. Vuil blokkeert het schoepenrad
Laag debiet - hoge lterdruk
1. Vuile lter
2. Vernauwing in de persleiding
Laag debiet - lage lterdruk
1. Verstopte voorlter of skimmer
2. Verstopt schoepenrad
3. Luchtlek in de aanzuigleiding
4. Vernauwing in aanzuigleiding
Pomp maakt ongewone geluiden
1. Luchtlek in aanzuigleiding
2. Vreemde voorwerpen in het pomphuis
3. Cavitatie
WAARBORG
Pentair Water is niet verantwoordelijk voor trans-
portschade. In geval van schade onmiddellijk het trans-
portbedrijf verwittigen.
Waarborgperiode:
1 jaar vanaf de produktiedatum.
PROBLEMEN OPLOSSEN

10
ESPAÑOL
El fabricante tiene el derecho de modicar los produc-
tos sin previo aviso, mientras no cambien realmente sus
características.
INFORMATICIÓN TÉCHNICA
Presión máxima de trabajo 2 bar
Temperatura máxima de trabajo 35°C
Voltaje 230 V
Velocidad (r.p.m.) a 50 ciclos 2850 min-1
Protección IPX 5
Aislamiento F
El nivel de sonido de la bomba > 70 dB (A)
375 475 560
Supercie de ltración (m²) 0.11 0.18 0.25
Caudal del ltro (m³/h) 5 9 12
Grava 3-5mm (kg) 12 15 20
Arena 0.35-0.5mm (kg) 30 65 120
Filtro peso (kg) 15 18 24
PRINCIPIOS GENERALES
Al recibir el sistema de ltración, asegúrese de que no ha
sufrido daños en el transporte. Communique de inmedia-
to cualquier daño al transportista. El sistema de ltración
sólo debe utilizarse para ltrar agua de piscinas, para
estanques de jardin y para otras aplicaciones similares.
INSTRUCCIONES DE INSTALACIÓN
Tenga en cuenta que puede haber necesidades especícas
para tener que instalar el ltro cerca de la piscina, es-
tanques del jardín, etc.
Asegure el sistema de ltración a una obra de fundación
plana y rme. Instale el ltro y la bomba en un lugar
protegido, con buena ventilación y fácil acceso para
mantenimiento.
Coloque el sistema de ltración en el lugar donde ha de
quedar (asegúrese de que puede alcanzar fácilmente de
llava) y coloque las tuberías. Es preferible utilizar tuber-
ías de material plástico. Utilizar los tubos del diámetro
apropiado, de un mínimo de codos.
Tienda los conductos de aspiración con una ligera in-
clinación para evitar la formación de burbujas.
La línea de aspiración no ha de tener ninguna entrada de
aire. Utilizar en esta línea un conducto por lo menos del
tamaño de la boca de aspiración de la bomba.
FUNCIONAMIENTO
Asegúrese de que el difusor (8) y los tubos repartidores
(7) estén en perfectas condiciones.
Llena una tercera parte del ltro con agua.
Compruebe si la caperuza de arena (13) se posiciona cor-
rectamenta sobre el tubo (6).
Llena ahora el ltro con la cantidad de silicio indicada y
luego con arena.
Retire la capureza de arena. Unte con vaselina los aros (9
y 11) de la válvula (10).
Coloque la válvula (10) sobre el ltro y cierre con la
brida (12). Conecte los conductos.
Ponga la vávula en “lavado contracorriente” y haga fun-
cionar la bomba durante 1 minuto.
Antes de poner en marcha, llena el recipiente del colador
con agua hasta el nivel del tubo de aspiración. Lubrique
la junta tórica de la tapa con silicona cada vez que la
abra.
Conecte el motor para cebar la bomba. El tiempo de
cebado depende de la altura de aspiración y de la dis-
tancia a la piscina. Una duración de cinco minutos es
razonable. La bomba no eleva a más de 4 metros. Si no se
hace el cebado de la bomba, consulte las indicaciones que
damos para solucionar afnomaliás.
ATENCIÓN: NUNCA MODIFIQUE LA POSICIÓN
DE LA VÁLVULA CUANDO LA BOMBA ESTE EN
FUNCIONAMIENTO.
NUNCA DESMONTE LA VÁLVULA CUANDO EL
FILTRO ESTE A PRESIÓN.
FILTRACIÓN
1. Posicionar la válvula en “Filtración”
2. Poner la bomba en marcha.
3. Anotar aquí la presión que indica el manómetro
(14)
LAVADO DEL FILTRO
Cuando la presión anotada se aumentó, hay que lavar la
arena.
1. Apague la bomba.
2. Ponga la válvula en “lavado contracorriente”.
3. Haga funcionar la bomba hasta que el agua salga
clara (durante +/- 3 minutos).
4. Pare la bomba.
5. Ponga la válvula en “Aclarado”.
6. Haga funcionar la bomba durante 1 minuto.
7. Pare la bomba.
8. Ponga la válvula en la posición “Filtración” y
ponga la bomba en marcha.
MANTENIMIENTO
Retirar y limpiar cada día el colador. La bomba nunca ha
de funcionar sin este colador.
El ltro no necesita mantenimiento.
INSTRUCCIONES

11
ESPAÑOL
CUIDADO!
DESCONECTE LA ALIMENTACION ELECTRICA
ANTES DE HACER ALGUN TRABAJO DE MAN-
TENIMIENTO DE LA BOMBA.
PROTECTIÓN DURANTE EL INVIERNO
Proteja el sistema de ltración contra las heladas. Quite
los tapones y deje escapar todo el líquido de la bomba y
de los conductos (conserve los tapones dentro del colador
de la bomba).
El grifo de descarga (5) debe estar abierto y la válvula en
al posición lavado contracorriente”
Desmonte la bomba y téngala en un lugar seco y con
calefacción durante el invierno.
No envuelva el motor con plástico porque podría for-
marse condensación en el interior. Con instalaciones
donde no es posible purgar la bomba puede llenarla con
una mezcla de 40% glicól de propileno y 60% agua, que
ofrece protección hasta -46°C. No utilice ningún otro
líquido anticongelamiento, diferente del glicol propileno.
Son muy tóxicos y dañarían la bomba.
CONEXIONES ELÉCTRICAS
El motor ha de ser conectado por un técnico competente,
de acuerdo con las normas eléctricas locales.
UN MOTOR DE SEGURIDAD DEBE ESTAR PREVIS-
TO PARA LA INSTALACION DE LA BOMBA. ESTE
DISPOSITIVO TIENE QUE SER DE ACUERDO CON
LA POTENCIA NOMINAL DE LA MISMA.
Monofásica
5ABGA-1 P1: 0.32kW
P2: 0.18kW 230V - 1.4 A
5ABGB-1 P1: 0.40kW
P2: 0.25kW 230V - 2.0 A
5ABGC-1 P1: 0.59kW
P2: 0.37kW 230V - 2.55 A
5ABGD-1 P1: 0.90kW
P2: 0.55kW 230V - 4.2 A
Asegúrese de que la tensión de alimentación corresponde
a la indicación en la placa de características del motor
(tolerancia de ± 5%).
Conectar los motores monofásicos en las dos mordazas
indicadas en la caja de conexiones.
ASEGURESE DE QUE UD. PUEDE INTERRUMPIR
LA POTENCIA POR LOS CABLES DE LA CONEX-
ION.
Es necesario hacer una conexión a tierra permanente en
los motores. También es indispensable instalar una segu-
ridad a tierra o un disyuntor (determinar la capacidad de
acuerdo con las normas locales).
Elegir el valor de los fusibles y el calibre del cableado de
acuerdo con la potencia del motor. (min. H05RN-F)
LA GARANTIA NO SERA APLICABLE SI LA CON-
EXION SE HACE SIN SEGUIR LAS ANTERIORES
INDICACIONES.
PARA REEMPLAZAR LA ARENA
Desmonte el grifo de descargo (5) para dar salida al agua
del ltro. Tire la arena o utilice la aspiradora de arena
“Triton Sandvak” para vaciarlo.
La arena en el ltro debe ser cambiada cada 5 años.
INDICACIONES EN CASO DE ANOMALÍA
No se hace el cebado de la bomba
1. No hay agua en el recipiente del preltro
2. El recipiente del colador no cierra de forma
hermética
3. La junta tórica de la tapa está deteriorada
4. Nivel de agua por debajo del skimmer
5. Obstrucción del recipiente del preltro o del
recipiente del skimmer
6. Válvula cerrada en la tubería
7. Entrada de aire en conducto de aspiración
El motor no gira
1. Interruptor principal en posición “desconectado”
2. Ha saltado el disyuntor
3. La bomba está en período de desconexión (cir-
cuito mandado por temporizador)
4. Conexión incorrecta en los bornes del motor
5. El eje del motor está inmovilizado por rodamien
to defectuoso
6. El rotor está inmovolizado por residuos
Caudal reducido y alta presión del ltro
1. Filtro sucio
2. Reducción del paso en línea de retorno
Caudal reducido y baja presión del ltro
1. Obstrucción del recipiente de preltro o del
recipiente del skimmer
2. Obstrucción del rotor
3. Entrada de aire en conducto de aspiración
4. Reducción del paso en línea de aspiración
La bomba hace demasiado ruido
1. Entrada de aire en conducto de aspiración
2. Residuos en la caja de la bomba
3. Cavitación
GARANTÍA
Pentair Water no es responsable de los daños causados en
el transporte. Advertir inmediatamente al transportista si
el material llega deteriorado.
Periodo de garantía:
1 año desde la fecha de producción.
INDICACIONES EN CASO DE ANOMALÍA

12
ITALIANO INSTRUZIONE D’INSTALLAZIONE
Il fabbricante ha il diritto di modicare i prodotti senza
previo avviso a patto che le loro caratteristiche non ven-
gano cambiate sostanzialmente.
DATI TECNICI
Pressione massima di esercizio 2 bar
Temperatura massima 35°C
Tensione 230 V
Numero di giri a 50 Hz 2850 min-1
Livello di protezioni IPX 5
Classe di isolamento F
Il livello di pressione del suono della pompa è inferiore a
70 dB (A)
375 475 560
Supercie ltrante (m²) 0.11 0.18 0.25
Velocità di ltrazione (m³/h) 5 9 12
Ghiaia 3-5mm (kg) 12 15 20
Sabbia 0.35-0.5mm (kg) 30 65 120
Péso ltro vuoto (kg) 15 18 24
GENERALITA
Controllare l’impianto ltrante al momento del ricevi-
mento per vericare eventuali perdite e danni dovuti
al trasporto. L’impianto ltrante puo essere utilizzato
soltanto per ltrare l’acqua di piscine, stagni da giardino
o applicazioni simili.
ISTRUZIONI PER L’INSTALLAZIONE
Attenzione: ci possono essere dei motivi specici per in-
stallare l’impianto ltrante in piscine, laghetti per giardini
e simili.
La pompa deve essere montata su un basamento piatto e
robusto, abbastanza alto per evitare che il motore si trovi
immerso nell’acqua.
Installare il ltro e la pompa in un luogo protetto e ben
ventilato, di facile accessibilatà per I lavori di manuten-
zione.
Mettere il ltro nella collocazione denitiva. Assicurarsi
che la valvola sia raggiungibile facilemente. Poi montare
le tubature. Preferibilmente utilizzare tubature in plastica.
Determinare l’esatta misura di tutte le tubazioni e ridurre
al minimo il numero di gomite e curve.
E importante che il tubo di aspirazione non presenti perd-
ite d’aria. Il diametro del tubo di aspirazione deve essere
almeno uguale all’apertura della pompa.
FUNZIONAMENTO
Vericare che la stella degli (8) otto ripartitori inferiori
(7) sia in perfetto stato. Riempire per uno terzo il corpo
ltro con acqua.
Controllare che il coperchio (13) si trovi sul tubo (6).
Riempire il ltro prima con la quantita indicate di ghiaia,
poi con la sabbia. Eliminare il coperchio.
Ungere l’O-ring (9 ed 11) della valvola (10) con vaselina.
Collocare la valvola (10) sul ltro e ssaria con il fermo
(12). Allaciare le tubature.
Collocare la valvola in posizione “Risciacquo” e far
girare la pompa per almeno 1 minuto.
Prima di avviare la pompa, riempire il ltro di aspira-
zione d’acqua no al livello del tubo di aspirazione.
Ogni volta che avete rimosso il coperchio, lubricare con
silicone la guarnizione circolare.
Avviare il motore, la pompa inizia ad aspirare. Il tempo
di aspirazione dipende dall’altezza di aspirazione e dalla
distanza tra pompa e piscina. Un tempo di aspirazione di
cinque minuti è normale. La pompa è in grado di superare
un dislivello massimo di 4 metri. Se la pompa non aspira,
consultare il capitolo ‘Soluzione di problemi’.
ATTENZIONE:
NON SPOSTARE MAI LA MANIGLIA DELLA VAL-
VOLA MENTRE LA POMPA E’IN FUNZIONE. NON
SMONTARE MAI LA VALVOLA MENTRE IL FILTRO
E’ANCORA IN PRESSIONE.
FILTRAZIONE
1. Mettere la valvola in posizione “Filtrazione”.
2. Accendere la pompa.
3. Prendere nota della pressione sul manometro
(14).
PULIZIA DEL FILTRO
Quando la pressione è aumentata di 0.5 o piú bar, rispetto
al valore indicato.
1. Spegnere la pompa.
2. Mettere la valvola in posizione
“Controlavaggio”.
3. Accendere la pompa per 3 min.
4. Spegnere la pompa.
5. Mettere la valvola in posizione “Risciacquo”.
6. Accendere la pompa per 1 min.
7. Spegnere la pompa.
8. Mettere la valvola in posizione “Filtrazione” e
accendere la pompa.
MANUTENZIONE
Rimuovere e pulire quotidianamente il cestello del pre-
ltro di aspirazione. Non avviare mai la pompa priva di
cestello.
Il ltro non necessita di alcuna manutenzione.
ATTENZIONE:
INTERROMPERE SEMPRE LA TENSIONE PRIMA DI
INTERVENIRE SULLE PARTI DELLA POMPA.

13
ITALIANOSOLUZIONE DI PROBLEMI
PERIODO INVERNALE
Proteggere l’impianto ltrante dal gelo. A questo scopo
svitare il rubinetto e collocare la valvola in posizione
“Controlavaggio. Rimuovere tutti i tappi e svuotare la
pompa e tutte le tubazioni. Conservare i tappi nel ltro.
Tenere la pompa in un luogo secco e riscaldato.
Non avvolgere il motore in sacchetto di plastica per evi-
tare la formazione di condensazione all’interno. Se risulta
impossibile svuotare la pompa, una miscela di propi-
lenglicole (40%) e acqua (60%) protegge la pompa no a
temperature di -46°C. Utilizzare soltanto propilenglicole.
Altri antigeli sono estremamente tossici e danneggiano la
pompa.
ALLACCIAMENTO ELETTRICO
L’allacciamento del motore elettrico va eseguito da un
tecnico di ducia e secondo le prescrizioni di installazi-
one emesse dall’ente elettrico locale.
PER LA MESSA IN SERVIZIO DELLE POMPE,
L’INSTALLAZIONE DEVE PREVEDERE UNA
PROTEZIONE DEL MOTORE ADATTA ALLA COR-
RENTE NOMINALE DEL MOTORE.
Monofase
5ABGA-1 P1: 0.32kW
P2: 0.18kW 230V - 1.4 A
5ABGB-1 P1: 0.40kW
P2: 0.25kW 230V - 2.0 A
5ABGC-1 P1: 0.59kW
P2: 0.37kW 230V - 2.55 A
5ABGD-1 P1: 0.90kW
P2: 0.55kW 230V - 4.2 A
La tensione di alimentazione deve corrispondere con
un margine ± 5% con quella indicata sull’etichetta della
pompa.
Per i motori monofase l’allacciamento viene realizzato
sui due terminali indicati nella scatola di allacciamento.
ATTENZIONE:
INTERROMPERE LA TENSIONE DURANTE GLI
INTERVENTI SUI CAVI DI COLLEGAMENTO.
Ogni motore deve essere dotato di una messa a terra
permanente.
Nell’installazione della pompa bisogna prevedere una
messa a terra di protezione o un interruttore di sicurezza
con una sensibilità di 30 mA. L’intensità di corente dei
fusibili e lo spessore dei cavi di collegamento (minimo
H05RN-F/) vanno sceltio in funzione della potenza del
motore.
GLI ALLACCIAMENTI NON CONFORMI ALLE
PRECAUZIONI SOPRAINDICATE ANNULLANO LA
GARANZIA.
SOSTITUZIONE DELLA SABBIA
Smontare il rubinetto per far uscire l’acqua dal ltro.
Togliere la sabbia oppure utilizzare l’aspiratore di sabbia
“Sandvak”.
Sostituire la sabbia ogni 5 anni.
SOLUZIONE DI PROBLEMI
La pompa non aspira
1. Mancanza di acqua nel preltro
2. Il preltro non è stagno
3. La guarnizione circolare del coperchio è
danneggiata
4. Il livello dell’acqua si trova sotto lo skimmer
5. Cestello del preltro o vestello dello skimmer
otturati
6. Valvola chiusa nella tubazione
7. Perdita d’aria nel tubo di aspirazione
Il motore non funziona
1. La tensione è interrotta
2. L’interruttore della corrente si è disinnestato
3. La pompa è stata disinnestata dall’interruttore a
tempo
4. I collegamenti elettrici verso il motore presentano
un difetto
5. L’albero del motore è bloccato da un cuscinetto a
sfere difettoso
6. La girante è bloccata da sporco
Bassa portata - alta pressione del ltro
1. Filtro sporco
2. Strozzatura del tubo di mandata
Bassa portata - bassa pressione del ltro
1. Cestello del preltro o cestello dello skimmer
otturati
2. Girante otturata
3. Perdita d’aria nel tubo di aspirazione
4. Strozzatura del tubo di aspirazione
Pompa rumorosa
1. Perdita d’aria nel tubo di aspirazione
2. Presenza di oggetti estranei nel corpo della
pompa
3. Cavitazione
GARANZIA
I danni dovuti al trasporto non sono coperti dalla garanzia
Pentair Water. In caso di danneggiamenti, avvertire im-
mediatemente il trasportatore.
Periodo di garanzia:
1 anno dalla data di produzione.

14
LIST OF COMPONENTS
Nr Discription Q FS-15-A4-
ST25
FS-15-A6-
ST25
FS-15A4-
ST31
FS-15-A6-
ST31
FS-19A4-
ST51
FS-19A6-
ST51
FS-22A6-
ST71
375 375 375 375 475 475 560
1Platform for sand ltration kit 1 G-15-5195 G-15-5195 G-15-5195 G-15-5195 G-15-5195 G-15-5195 G-15-5195
2 Blow molded shell Azur 1 Z-1518-A0 Z-1518-A0 Z-1518-A0 Z-1518-A0 Z-1925-A0 Z-1925-A0 Z-2230-A0
3Drain-sand 3/4” black 1G-15-4698 G-15-4698 G-15-4698 G-15-4698 G-15-4698 G-15-4698 G-15-4698
4 O-ring drain plug 1 G-15-2115 G-15-2115 G-15-2115 G-15-2115 G-15-2115 G-15-2115 G-15-2115
5Plug 1/4” drain 1G-15-4699 G-15-4699 G-15-4699 G-15-4699 G-15-4699 G-15-4699 G-15-4699
6 Grey PVC pipe dia 50 x 1.8 mm 1G-PVC-5018/3 G-PVC-5018/3 G-PVC-5018/3 G-PVC-5018/3 G-PVC-5018/4 G-PVC-5018/4 G-PVC-5018/5
7Filter nozzle for nozzle star SS6 6 G-SS6-025260 G-SS6-025260 G-SS6-025260 G-SS6-025260 G-SS6-025314 G-SS6-025314 G-SS6-025373
8Hub for lter nozzle star SS6 1G-SS6-025 G-SS6-025 G-SS6-025 G-SS6-025 G-SS6-025 G-SS6-025 G-SS6-025
9O-ring NBR 70 shore dia 50 x 2.5 mm 1 G-28-1018 G-28-1018 G-28-1018 G-28-1018 G-28-1018 G-28-1018 G-28-1018
10 Black 4-way ECO valve 1 1/2” TM 1 E-27-2030 ----------- E-27-2030 ----------- E-27-2030 ----------- -----------
Black 6-way valve 1 1/2” TM 1 ----------- E-27-2026T ----------- E-27-2026T ----------- E-27-2026T E-27-2026T
11 O-ring EPDM 70 shore
dia 123.8 x 5.33 mm
1 G-28-1008 G-28-1008 G-28-1008 G-28-1008 G-28-1008 G-28-1008 G-28-1008
12 Black plastic ABS-GF clamp (complete) 1 E-27-2025 E-27-2025 E-27-2025 E-27-2025 E-27-2025 E-27-2025 E-27-2025
13 Sand guide 1 G-15-5051 G-15-5051 G-15-5051 G-15-5051 G-15-5051 G-15-5051 G-15-5051
14 Pressure gauge 1/4” NPT bottom
connection
1G-15-2047 G-15-2047 G-15-2047 G-15-2047 G-15-2047 G-15-2047 G-15-2047
15 STA-RITE pump, Type ‘5ABG’
1 x 230V
1P-STA-
5ABGA1
P-STA-
5ABGA1
P-STA-
5ABGB1
P-STA-
5ABGB1
P-STA-
5ABGC1
P-STA-
5ABGC1
P-STA-
5ABGD1
16 Bolt SS-A2 DIN 933 M8 x 35 2A-M8-035 A-M8-035 A-M8-035 A-M8-035 A-M8-035 A-M8-035 A-M8-035
17 Nut SS-A4 DIN 934 M8 4 A-M8-A4 A-M8-A4 A-M8-A4 A-M8-A4 A-M8-A4 A-M8-A4 A-M8-A4
18 Plain washer SS-A4 DIN 9021 M8 4 A-M8-
RON9021
A-M8-
RON9021
A-M8-
RON9021
A-M8-
RON9021
A-M8-
RON9021
A-M8-
RON9021
A-M8-
RON9021
19 Connection hose (inside dia 38 mm) 1G-AFL-625 G-AFL-655 G-AFL-625 G-AFL-655 G-AFL-700 G-AFL-765 G-AFL-905
20 Hose nozzle PVC
dia 38 mm x 1 1/2”BSP
2G-FSHF-1517 G-FSHF-1517 G-FSHF-1517 G-FSHF-1517 G-FSHF-1517 G-FSHF-1517 G-FSHF-1517
21 Hose clamp (Stainless Steel) 2G-FSCL-1517 G-FSCL-1517 G-FSCL-1517 G-FSCL-1517 G-FSCL-1517 G-FSCL-1517 G-FSCL-1517

15

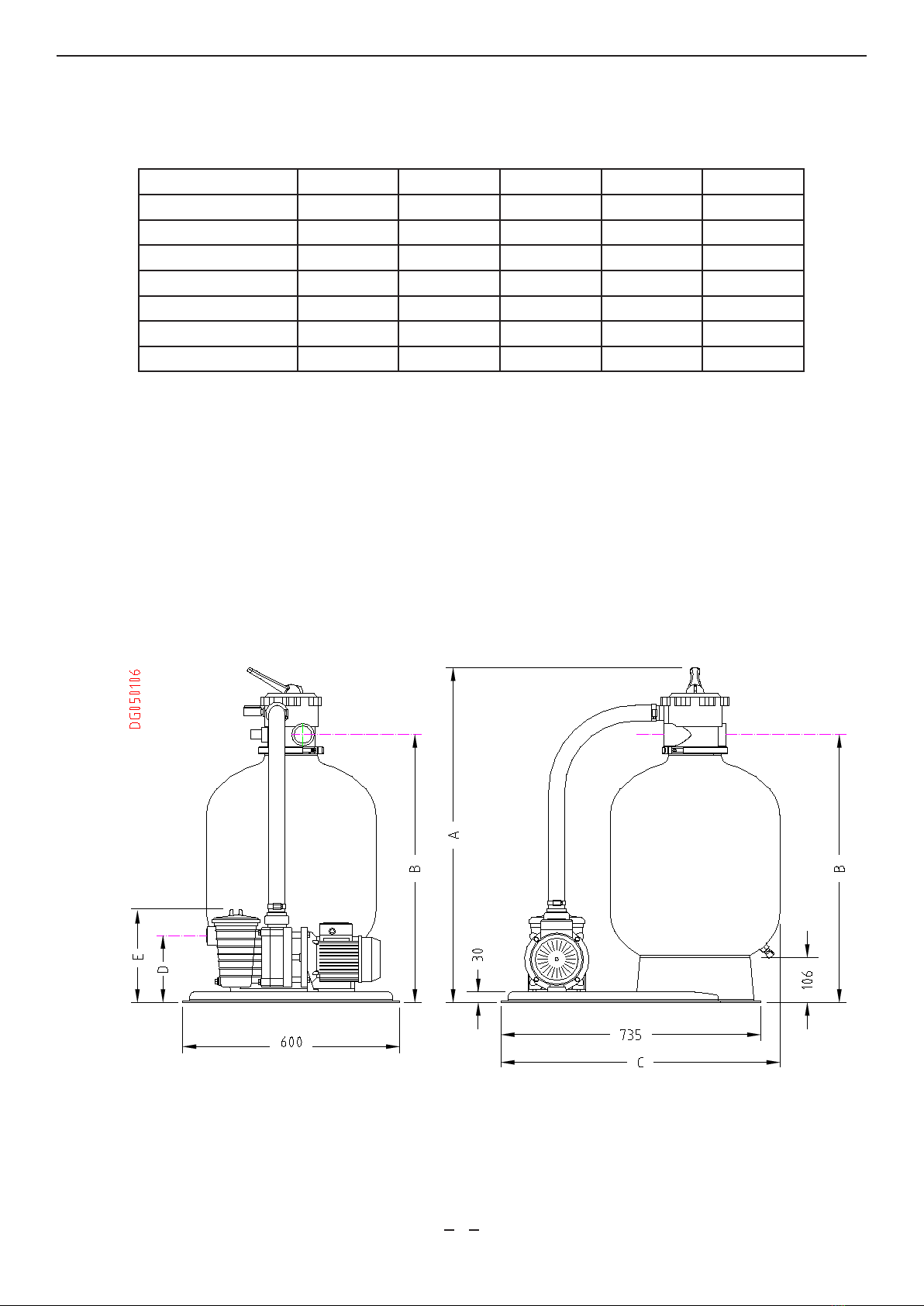

TECHNICAL DRAWING
Dimensions ==> A B CD E
FS-15A4-ST25 855 640 740 205 290
FS-15A6-ST25 870 690 740 205 290
FS-15A4-ST31 855 640 740 205 290
FS-15A6-ST31 870 690 740 205 290
FS-19A4-ST51 885 690 790 205 290
FS-19A6-ST51 900 720 790 205 290
FS-22A6-ST71 1090 910 830 205 290

EC – Declaration of conformity for machinery in accordance with the EC – directive 98/37/EEG, Annex IIA
We declare on our own responsibility that the product “Sandltration kit” of the type and serial number men-
tioned above is in accordance and complies with the health and safety requirements of EC machine directive
98/37/EEG.
EU – Erklärung der Übereinstimmung gemäß der Maschinenrichtlinie der EG 98/37/EWG, Beilage IIA
Wir erklären auf eigene Verantwortung, daß das Produkt “Sandltration kit” mit Typ und Serienummer, wie
obenstehend, übereinstimmt und daß die Maschine den grundlegenden Gesundheits – und Sicherheitsbestim-
mungen der Maschinenrtichtlinie der EC 98/37/EEG entspricht.
Déclaration de conformité européenne de machines en accord avec la directive européenne 98/37/EEG, an-
nexe IIA
Nous déclarons, sous notre entière responsabilité, que le produit “Sandltration kit” dont le type et le numéro
de série sont mentionnés ci-dessus, est conforme aux recommandations d’hygiène et de sécurité de la direc-
tive européenne 98/37/EEG.
EC – Verklaring van overeenstemming voor machines volgens de EC – machinerichtlijn 98/37/EEG, Bijlage
IIA
Wij verklaren geheel onder eigen verantwoordelijkheid dat het produkt “ Sandltrationkit” met type en
serienummer hierboven vernoemd, in overeenstemming is met en dat voldoet aan de fundamentele eisen van
veiligheid en gezondheid volgens de EC-machinerichtlijn 98/37/EEG.
Déclaración EU de conformidad de máquinas según la directiva 98/37/EEG, apéndice IIA
Con la presente nuestra empresa declara de su propia responsibilidad que el producto “Sandltration kit”
identicado mediante el tipo y el número de serie que aparecen arriba es conforme y se ajusta a las exigen-
cias de higiene y de seguridad de la directiva europea 98/37/EEG.
Dichiarazione di conformità CE per macchinari conformemente alla direttiva EEG sui macchinari, Allegato IIA
Noi dichiariamo, sotto la Ns. intera responsabilità, che il prodotto “Sandltration kit” di cui vengo-
no indicati qui sopra il tipo ed il numero di serie, è conforme e risponde alle esigenze fondamentali
in materia di sicurezza e di igiene conformemente alla direttova europea sui macchinari 98/37/EEG.
