Pentair Pool Products WhisperFlo User manual

Rev. E 1-25-02 1 P/N 071109
WARNING
Risk of electrical shock or electrocution.
This pool pump must be installed by a licensed or certified electrician or a qualified pool
serviceman in accordance with the National Electrical Code and all applicable local codes and
ordinances. Improper installation will create an electrical hazard which could result in death or
serious injury to pool users, installers, or others due to electrical shock, and may also cause
damage to property.
Always disconnect power to the pool pump at the circuit breaker before servicing the pump.
Failure to do so could result in death or serious injury to serviceman, pool users or others due to
electric shock.
WhisperFlo®Pump Owner's Manual
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]
IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
Before installing this product, read and follow all warning notices and instructions accompanying this pump.
Failure to follow safety warnings and instructions can result in severe injury, death, or property damage. Call
[phone] for additional free copies of these instructions.
WARNING
Attention Installer.
This manual contains important information about the installation, operation and safe use of this
product. This information should be given to the owner/operator of this equipment.
Listed
227T Listed
Important Notice
Table of Contents
SECTION I. GENERAL INFORMATION .............................................................................................................. 2
SECTION II. MAINTENANCE .............................................................................................................................. 3
SECTION III. SERVICE ........................................................................................................................................ 5
SECTION IV. RESTART INSTRUCTIONS ............................................................................................................. 6
SECTION V. TROUBLESHOOTING ..................................................................................................................... 7
SECTION VI. TECHNICAL DATA .......................................................................................................................... 8

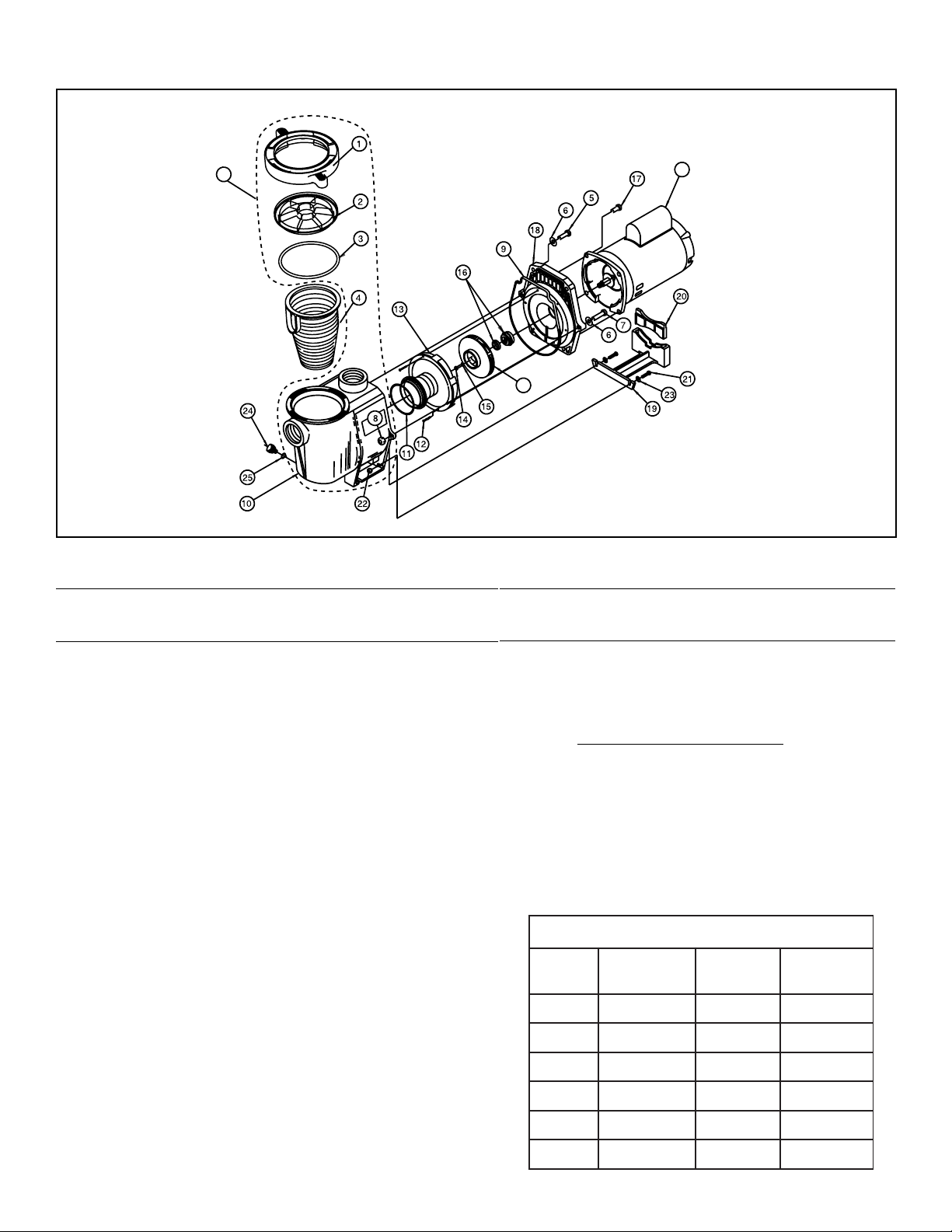

A. REPLACEMENT PARTS ............................................................................................................................ 8
B. PUMP CURVES .......................................................................................................................................... 9
SECCIÓN I. INFORMACIÓN GENERAL ........................................................................................................... 12

P/N 071109 2 Rev. E 1-25-02
NOTE
When pump is mounted permanently within 5 ft. of the inside walls of a swimming pool, you must use a No. 8 AWG or
larger conductor to connect to bonding conductor lug.
WARNING
To reduce the risk of injury, do not permit children to use this product unless they are closely supervised at all times.
CAUTION
This pump is for use with permanently installed pools and may also be used with hot tubs and spas if so marked. Do
not use with storable pools. A permanently installed pool is constructed in or on the ground or in a building such that it
cannot be readily disassembled for storage. A storable pool is constructed so that it may be readily disassembled for
storage and reassembled to its original integrity and has a maximum dimension of 18 feet (5.49m) and a maximum wall
height of 42 inches (1.07m).
CAUTION
For hot tubs and spa pumps, do not install within an outer enclosure or beneath the skirt of a hot tub or spa unless so
marked.
SECTION I. GENERALINFORMATION
A. Wiring.
1. Make sure all electrical breakers and switches are turned off before wiring motor.
2. Make sure that the wiring voltage matches the motor
voltage (230v or 115v). If they do not match the motor
will burn up.
3. Choose a wire size from the Chart 1. When in doubt
use a heavier gauge (larger diameter) wire. Heavier
gauge will allow the motor to run cooler and more
efficient.
4. Make sure all electrical connections are clean and tight.
5. Cut wires to the appropriate length so they don’t
overlap or touch when connected to the terminal board.
6. Permanently ground the motor using the green ground
terminal located on the inside of the motor canopy or
access plate, see Figure 1. Use the correct wire size
and type specified by National Electrical Code. Make
sure the ground wire is connected to an electrical
service ground.
WARNING
Risk of electrical shock or electrocution.
This pool pump must be installed by a licensed or certified electrician or a qualified pool serviceman in
accordance with the National Electrical Code and all applicable local codes and ordinances. Improper
installation will create an electrical hazard which could result in death or serious injury to pool users,
installers, or others due to electrical shock, and may also cause damage to property.
Always disconnect power to the pool pump at the circuit breaker before servicing the pump. Failure to do
so could result in death or serious injury to serviceman, pool users or others due to electric shock.
)GWA(SEZISERIWYLPPUS
)rewopesrohybhtgneldnaezis(
phstlov511stlov032
.tf05.tf001.tf051.tf05.tf001.tf051
3/1414121414141
2/1412101414141
4/3212101414141
121018414141
½101018414121
20188412121
3--- 212101
Chart 1.

Rev. E 1-25-02 3 P/N 071109
7. Bond the motor to the pool structure in accordance with the
National Electrical Code. Use a solid No. 8 AWG or larger
copper conductor. Run a wire from the external bonding to the
pool bonding structure, see Figure 1.
8. Connect the pump permanently to a circuit. Make sure no other
lights or appliances are on the same circuit.
NOTE
It is important that the O-ring be kept clean and well lubricated. We recommend a
silicone base lubricant for best results.
B. The Pump Strainer Basket.
Thisunit,sometimesreferredtoasthe‘HairandLintPot’,istheunitinfrontofthevolute.Insidethechamberisthe
basketwhichmustbe keptcleanof leavesanddebrisatalltimes.View basketthroughthe ‘SeeThroughLid’toinspect
forleavesanddebris.
Regardlessofthelengthoftimebetweenfiltercleaning,itismostimportanttovisuallyinspectthehairandlintpotbasket
atleastonce aweek.A dirtybasketwillreducethe efficiencyofthe filterandheaterandalso putanabnormal stresson
thepumpmotorwhichwouldresultinacostlyrepairbill.
SECTION II. MAINTENANCE
WARNING
DO NOT open the strainer pot if pump fails to prime or if pump has been operating without water in the strainer pot. Pumps
operated in these circumstances may experience a build up of vapor pressure and may contain scalding hot water. Opening
the pump may cause serious personal injury. In order to avoid the possibility of personal injury, make sure the suction and
discharge valves are open and strainer pot temperature is cool to touch, then open with extreme caution.
CAUTION
To prevent damage to the pump and filter and for proper operation of the system, clean pump strainer and skimmer
baskets regularly.
A. Pump Strainer Basket Cleaning Procedures.
1. Turn off motor.
2. Relieve pressure in the system.
3. Turn the clamp and lid in a counter-clockwise direction until it stops.
4. Turn the clamp and lid set to remove the clamp and lid.
5. Put the debris from the basket into the trash and rinse out the basket.
If the basket is cracked, it should be replaced.
6. Replace the basket and fill the pump pot and volute up to the inlet
port with water.
7. Clean the cover, cover O-ring, and sealing surface of the pump pot.
Grease the O-ring with Teflon or silicone.
8. Reinstall the lid by placing the clamp and the lid on the pot;
see Figure 2.
a. Make sure the lid O-ring is properly placed. Seat the clamp and
lid then turn clockwise until the handles are horizontal;
see Figure 3.
Figure 1.
Figure 2.
Bonding Lug
Ground Screw
Clamp, pot
Lid
O-ring, lid
Basket
Pot

P/N 071109 4 Rev. E 1-25-02
9. Turn the power “ON” at the house circuit breaker. Reset the pool time clock to the correct time.
WARNING
THIS FILTER OPERATES UNDER HIGH PRESSURE. WHEN ANY PART OF THE CIRCULATING
SYSTEM (e.g., LOCK RING, PUMP, FILTER, VALVES, ETC.) IS SERVICED, AIR CAN ENTER
THE SYSTEM AND BECOME PRESSURIZED. PRESSURIZED AIR CAN CAUSE THE LID TO
BLOW OFF WHICH CAN RESULT IN SEVERE INJURY, DEATH, OR PROPERTY DAMAGE. TO
AVOID THIS POTENTIAL HAZARD, FOLLOW THESE INSTRUCTIONS.
10. Open the High Flow™ manual air relief valve on top of the filter.
11. Stand clear of the filter. Start the pump.
12. Bleed air from the filter until a steady stream of water comes out.
Close the High Flow™ manual air relief valve.
B.Winterizing.
1. If the air temperature drops below 35° F. the water in the pump can
freeze and cause damage. Freeze damage is not warrantable.
2. To prevent freeze damage follow the procedures listed below.
a. Shut off electrical power for the pump at the house circuit breaker.
b. Drain the water out of the pump case by removing the two thumb-
twist drain plugs from the case. Store the plugs in the pump basket.
c. Cover the motor to protect it from severe rain, snow and ice.
d. Do not wrap the motor in plastic. It will cause condensation and rust on the inside of the motor.
C. Care of Electric Motor.
1. Protect from heat.
a. Shade the motor from the sun.
b. Any enclosure must be well ventilated to prevent overheating.
c. Provide ample cross ventilation.
2. Protectagainstdirt.
a. Protect from any foreign matter or splashing water.
b. Do not store (or spill) pool chemicals near the motor.
c. Avoid sweeping or stirring up dust near the motor while it is operating.
d. If a motor has been damaged by dirt it voids the motor warranty.
3. Protectagainstmoisture.
a. Protect from splashing pool water.
b. Protect from the weather.
c. Protect from lawn sprinklers.
d. If a motor has become wet - let it dry before operating. Do not allow the pump to operate if it has been
flooded.
e. If a motor has been damaged by water it voids the motor warranty.
NOTE
DO NOT wrap motor with plastic or other air tight materials. The motor may be covered during a storm, for winter
storage, etc., but never when operating, or expecting operation.
NOTE
When replacing the motor, be certain that the motor support is correctly positioned to support the size of motor being
installed.
Figure 3.
Clamp
Lid
Volute

Rev. E 1-25-02 5 P/N 071109
SECTION III. SERVICE
WARNING
DO NOT open the strainer pot if pump fails to prime or if pump has been operating without water in the strainer pot. Pumps
operated in these circumstances may experience a build up of vapor pressure and may contain scalding hot water. Opening
the pump may cause serious personal injury. In order to avoid the possibility of personal injury, make sure the suction and
discharge valves are open and strainer pot temperature is cool to touch, then open with extreme caution.
A. Pump Disassembly.
1. All moving parts are located in the rear sub-assembly of this pump.
Toolsrequired:
a. 3/32 inch Allen head wrench.
b. ½ inch open end wrench.
c. 9/16 inch open end wrench.
d. Flat blade screwdriver.
2. To remove and repair the motor sub-assembly perform the following procedures.
a. Turn off the pump circuit breaker at the main panel.
b. Drain the pump by removing the drain plugs.
c. Remove the 6 bolts that hold the main pump body (strainer pot/volute) to the rear sub-assembly.
d. GENTLY pull the two pump halves apart, removing the rear sub-assembly.
e. Use a 3/32 inch Allen head wrench to loosen the two holding screws located on the diffuser.
CAUTION
Be sure not to scratch or mar the polished shaft seal faces; seal will leak if faces are damaged.
f. Hold the impeller securely in place and remove the impeller lock screw by using a flat blade
screwdriver. The screw is a left-handed thread and loosens in a clockwise direction.
g. Remove the shaft cap located at the back of the motor and hold the shaft secure with a ½ inch
(Century) or 7/16 inch (Franklin) open-end wrench. On A. 0. Smith motors, remove the motor canopy,
move the capacitor to one side and hold the shaft with a 7/16 inch open-end wrench.
h. To unscrew the impeller from the shaft, twist the impeller counterclock- wise.
i. Remove the four bolts from the seal plate to the motor, using a 9/16 inch wrench.
j. Place the seal plate face down on a flat surface and tap out the carbon/spring seat.
k. Clean the seal plate, seal housing, and the motor shaft.
WARNING
Risk of electrical shock or electrocution.
This pool pump must be installed by a licensed or certified electrician or a qualified pool serviceman in
accordance with the National Electrical Code and all applicable local codes and ordinances. Improper
installation will create an electrical hazard which could result in death or serious injury to pool users,
installers, or others due to electrical shock, and may also cause damage to property.
Always disconnect power to the pool pump at the circuit breaker before servicing the pump. Failure to do
so could result in death or serious injury to serviceman, pool users or others due to electric shock.
Read all servicing instructions before working on the pump.

P/N 071109 6 Rev. E 1-25-02

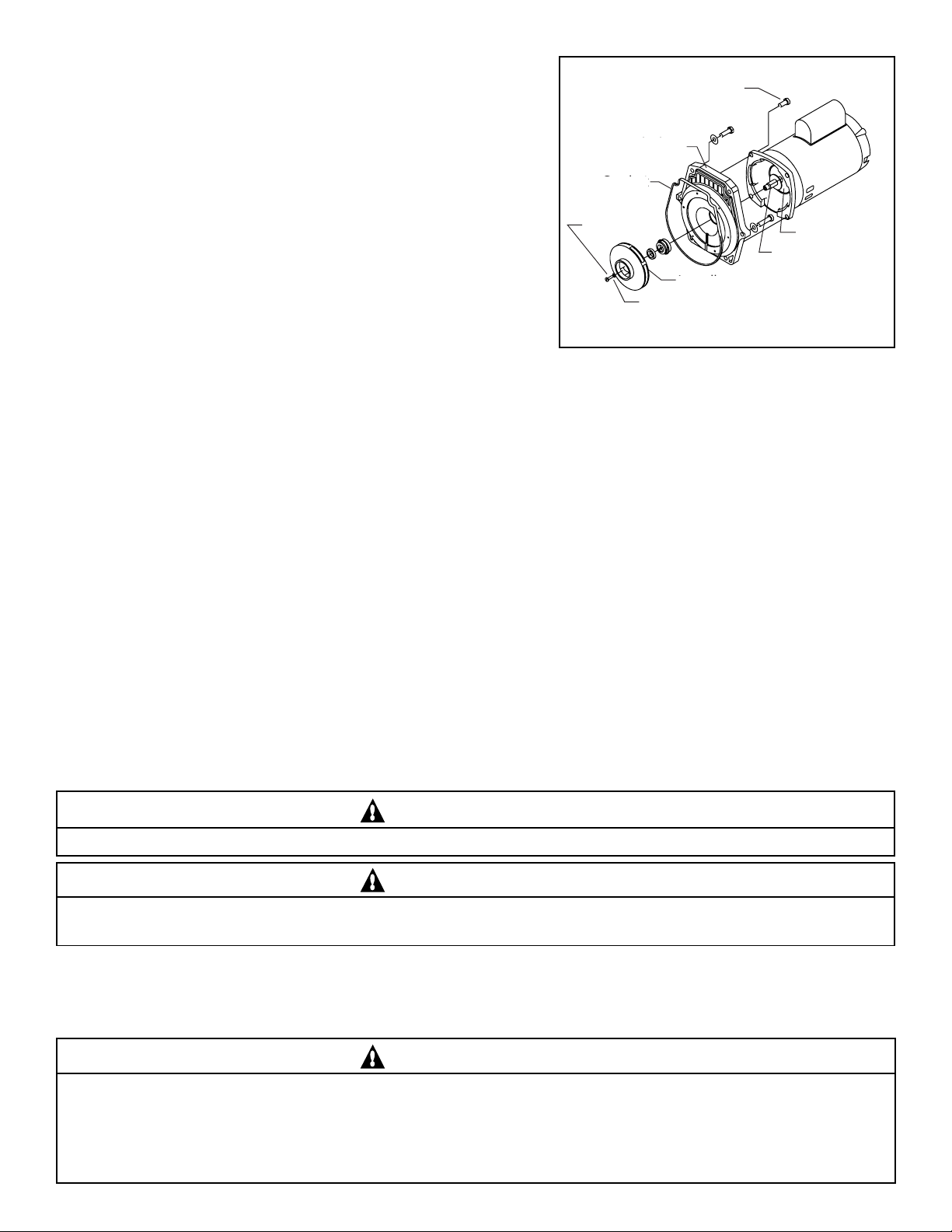

B. Pump Reassembly/Seal Replacement; see Section V, Technical
Data, Figure 4.
1. When installing the replacement shaft seal, use silicone
sealant on the metal portion, before pressing into the seal
plate.
2. Before installing the ceramic section of the seal into the
impeller, be sure the impeller is clean. Use a light density
soap and water to seal the seal. Press the seal into the
impeller with your thumbs and wipe off the ceramic and
carbon faces with a clean cloth.
3. Remount the seal plate to the motor.
4. Grease the motor shaft thread and screw impeller onto the
motorshaft.
5. Screw in the impeller lock screw (counter-clockwise to tighten).
6. Remount the diffuser onto the seal plate. Make sure the plastic pins and holding screw inserts are aligned.
7. Grease the diffuser O-ring and seal plate gasket or O-ring prior to reassembly.
8. Grease the bolt threads, assemble the motor sub-assembly to the strainer pot-pump body by using the two
through bolts for proper alignment. Do not tighten the through bolts until all 6 bolts are in place and finger
tightened.
9. Fill the pump with water.
10. Reinstall the pump lid and plastic clamp; see SECTION II. START-UP.
11. Reprime the system.
C. The Shaft Seal.
1. The Shaft Seal consists primarily of two parts, a rotating member and a ceramic seal.
2. The pump requires little or no service other than reasonable care, however, a Shaft Seal may occasionally
become damaged and must be replaced.
CAUTION
The polished and lapped faces of the seal could be damaged if not handled with care.
CAUTION
In mild climate area, when temporary freezing conditions may occur, run your filtering equipment all night to prevent
freezing.
SECTION IV. RESTARTINSTRUCTIONS
A. If pump is installed below the water level of the pool, close return and suction lines prior to opening hair and
lint pot on pump. Make sure to re-open valves prior to operating.
CAUTION
DO NOT run the pump dry. If the pump is run dry, the mechanical seal will be damaged and the pump will start leaking. If this
occurs, the damaged seal must be replaced. ALWAYS maintain proper water level in your pool (half way up skimmer opening). If
the water level falls below the skimmer opening, the pump will draw air through the skimmer, losing the prime and causing the
pump to run dry, resulting in a damaged seal.
NOTE
Continued operation in this manner could cause a loss of pressure, resulting in damage to the pump case, impeller and seal.
Lockscrew
Lockscrew Seal
Gasket
Seal Plate
Bolt
Water Slinger
Motor Shaft
Impeller
Figure 4.

Rev. E 1-25-02 7 P/N 071109
B. Priming the Pump.
1. The pump strainer pot must be filled with water before the pump is initially started. Follow these steps to
prime the pump.
a. Remove the pump lid plastic clamp. Remove the pump lid.
b. Fill the pump strainer pot with water.
c. Reassemble the pump cover and plastic clamp onto the strainer pot. The pump is now ready to prime.
d. Open the air release valve on the filter, and stand clear of the filter.
e. Turn on the switch or time clock.
f. When water comes out of the air release valve, close the valve. The system should now be free of air
and recirculating water to and from the pool.
2. For 2-speed pumps:
a. Pump should run on high-speed for priming.
b. The pump should not run longer than 8 minutes before priming is achieved.
SECTION V. TROUBLESHOOTING
A. Failure to Pump.
1. Pump will not prime - too much air. - Remedy:
a. Check suction piping and valve glands on any suction gate valves.
b. Secure lid on pump strainer pot and make sure lid gasket is in place.
c. Check water level to make sure skimmer is not drawing air.
2. Pump will not prime--not enough water. - Remedy:
a. Make sure suction lines, pump strainer, and pump volute are full of water.
b. Make sure valve on suction line is working and open, (some systems do not have valves).
c. Check water level to make sure water is available through skimmer.
3. Pump strainer clogged. - Remedy:
a. Clean pump strainer pot.
4. Pump strainer gasket defective. - Remedy:
a. Replace gasket.
B. Reduced Capacity and/or Head.
1. Air pockets or leaks in suction line. - Remedy:
a. See item A.1. of this section, above.
2. Clogged impeller. Remedy:
a. Turn off electrical power to the pump.
b. Remove the clamp that holds the volute to the seal plate.
c. Slide the motor and seal plate away from the volute.
d. Clean debris from impeller. If debris cannot be removed, complete the following steps.
(1) Remove left hand thread anti-spin bolt and O-ring.
(2) Remove, clean and reinstall impeller.
(3) Reinstall anti-spin bolt and O-ring.
e. Reinstall wear-ring, diffuser, and O-ring.
f. Reinstall motor and seal plate into volute aligning with keyway at top of volute.
g. Reinstall clamp around seal plate and volute and tighten securely.
3. Pump strainer clogged. - Remedy:
a. Clean suction trap.

P/N 071109 8 Rev. E 1-25-02
A. Replacement Parts.
Item Part Description
No. No.
Item Part Description
No. No.
SECTION VI. TECHNICALDATA
1 357150 CLAMP POT (Black)
1 357199 CLAMP POT (Almond)
2 070795 COVER CLEAR AQ/WFE PUMP
2 357151 COVER CLEAR WFE PUMP
3 350013 O-RING WFE COVER
4 070387 BASKET AQ & WFE
5 070430 BOLT 3/8 16 X 1.15 HEX HD s/s, 4 req.
6 072184 WASHER 3/8 s/s X 13/16 O.D. 6
7 070431 BOLT 3/8 - 16 X 1/75 HX HD s/s, 2 req.
8 071403 NUT 3/8 - 16 HEX. hd., 2 req.
9 357102 GASKET SEAL PLATE WFE PUMP
10 350015 VOLUTE WFE PUMP & POT
10a 357157 VOLUTE (CSA/CUL ONLY) CANADA
11 071444 O-RING PARKER #2-238 WFE PUMP
12 071660 SET SCREW #4-40 X 1-1/8 WFE, 2 req.
13 072928 DIFFUSER assy. WFE-12, 3 HP ONLY
13 072927 DIFFUSER assy. WFE-2 - 8, .5 HP – 2.5 HP
14 071652 SET SCREW .25 20 X 1 LH PHILLIPS
15 075713 WFE PUMP RUBBER WASHER
16 071734 SEAL PA-7 W/CERAMIC SEAT, PS1000
16a 071728 SEAL A7 s/s PS201 (CSA/CUL)
17 070429 BOLT 3/8-16 X 7/8 s/s HEX hd., 4 req.
18 074564 SEAL PLATE WFE
357173 SEAL PLATE / CUP (CSA/CUL)
19 070927 FOOT WFE - 4 PUMP
19a 357159 FOOT (CANADA ONLY)
20 070929 FOOT INSERT WFE PUMP
20a 357160 FOOT INSERT (CANADA ONLY)
21 071657 SCREW ¼ - 20 X 1 in. HH s/s, 2 req.
22 071406 NUT ¼ - 20 HEX. hd. s/s, 2 req.
23 072183 Wsh. FLAT ¼ X 5/8 , 2 req.
24 071131 KNOB PLUG DRAIN, 2 req.
24a 357161 KNOB, DRAIN (CANADA ONLY)
25 074629 GASKET, FLAT WASHER WFE PMP. DRN., 2 req.
ITEM 26, MOTORS
26 071313 .75 HP 60HZ /WFE-2, 3 & 24, 29 Lbs.
071314 1 HP 60HZ /WFE-4 & 26, 33 Lbs.
071315 1.5 HP 60HZ /WFE-6 & 28, 39 Lbs.
071316 2 HP 60HZ /WFE-8 & 30, 40 Lbs.
071317 3 HP 60 HZ /WFE-12, 40 Lbs.
27 IMPELLER (SEE CHART)
28 357149 VOLUTE REPLACEMENT KIT
28
27
26
PHEZIS DTS
TRAP
.ON
NAIDANAC
LUC/ASC
½32-,2-EFW,FW621370761753
¾42-,3-EFW,FW721370861753
162-,4-EFW,FW821370961753
½182-,6-EFW,FW921370071753
203-,8-EFW,FW0
31370171753
321-EFW131370271753
ITEM 27 — IMPELLER CHART

Rev. E 1-25-02 9 P/N 071109
B. Pump Curves
SAVE THESE INSTRUCTIONS.
Single Speed Models Dual Speed Models

P/N 071109 10 Rev. E 1-25-02
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]

Rev. E 1-25-02 11 P/N 071109
Manual de referencia de la bomba WhisperFlo®
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y SIGA TODAS LAS INSTRUCCIONES
GUARDE ESTAS INSTRUCCIONES
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone] Listed
227T Listed
AVISO
Antes de instalar este producto, lea y siga todos los avisos e instrucciones que vienen con esta bomba. Fallar en
seguir los avisos de seguridad e instrucciones puede resultar en lesión severa, muerte o daño a propiedad. Llame al
[phone] para conseguir más copias gratis de estas instrucciones.
Aviso importante
Atención al instalador.
Este manual contiene información importante acerca de la instalación, la operación y uso seguro
de este producto. Se debe entregar esta información al dueño/usuario de este equipo.
AVISO
Riesgo de choque eléctrico o electrocución.
Se debe instalar esta bomba de piscina por un electricista certificado o con licencia o por un
trabajador de servicios de piscinas calificado según el Código Eléctrico Nacional y todos
códigos locales y decretos aplicables. Instalación inadecuada creará un peligro eléctrico que
puede resultar en muerte o lesión grave a los usuarios de la piscina, instaladores u otras
personas debido a choque eléctrico, y también puede causar daño a propiedad.
Siempre desconecte el corriente a la bomba de piscina en el cortacircuito antes de dar
mantenimiento a la bomba. Fallar en esto puede resultar en muerte o lesión grave a la
persona que hace el mantenimiento, usuarios de la piscina u otras personas debido a choque
eléctrico.
Índice de materias
SECCIÓN I. INFORMACIÓN GENERAL ..................................................................................................... 12
SECCIÓN II. MANTENIMIENTO................................................................................................................... 13
SECCIÓN III. SERVICIO ............................................................................................................................... 15
SECCIÓN IV. INSTRUCCIONES PARA ENCENDER DE NUEVO .................................................................. 16
SECCIÓN V. LOCALIZADOR DE AVERÍAS ................................................................................................. 17
SECCIÓN VI. DATOS TÉCNICOS .................................................................................................................. 18
A. PIEZAS DE REEMPLAZO ...................................................................................................... 18
B. CURVAS DE BOMBA .............................................................................................................. 19

P/N 071109 12 Rev. E 1-25-02
NOTA
Cuando la bomba se monta permanentemente dentro de 5 pies (1.524 m) de las paredes interiores de una piscina, tiene que usar
un No. 8 AWG o conductor más grande para conectar al tirón de conductor que pega.
AVISO
Para reducir el riesgo de lesión, no permite que los niños usen este producto a menos que alguien esté supervisando
cuidadosamente en todo momento.
ADVERTENCIA
Esta bomba es para usar con piscinas instaladas de manera permanente y también se puede usar con bañeras con
agua caliente (hot tubs) y balnearios, si está marcada así. No la use con piscinas que se pueden almacenar. Una
piscina instalada de manera permanente es construida o encima del suelo o en un edificio de tal manera que no se
puede desarmar fácilmente para almacenarla. Una piscina que se puede almacenar es construida de manera que se
puede desarmar fácilmente para almacenarla y armar de nuevo a su integridad original y tiene una dimensión máxima
de 18 pies (5.49m) y una altura de pared máxima de 42 pulgadas (1.07m).
ADVERTENCIA
Para bombas de bañeras con agua caliente (hot tubs) y balnearios, no haga la instalación dentro de un cercado o
debajo de la falda de una bañera con agua caliente (hot tub) o balneario a menos que esté marcada así.
SECCIÓN I. INFORMACIÓNGENERAL
A. Alambrado.
ADVERTENCIA
Riesgo de choque eléctrico o electrocución.
Esta bomba de piscina tiene que instalarse por un electricista certificado o con licencia o un trabajador
calificado de servicio para piscinas según el Código Eléctrico Nacional y todos códigos y decretos
locales y aplicables. Instalación inadecuada creará un peligro eléctrico que podría resultar en muerte o
lesión grave a los usuarios de la piscina, instaladores u otras personas debido a choque eléctrico, y
también podría causar daño a propiedad.
Siempre desconecte el corriente a la bomba de piscina en el cortacircuito antes de proveer
mantenimiento para la bomba. Fallar en hacer esto podría resultar en muerte o lesión grave a la persona
haciendo el mantenimiento, usuarios de la piscina u otras personas debido a choque eléctrico.
1. Asegúresequetodoscortacircuitose interruptoresestánapagadosantes deinstalarelalambradoenelmotor.
2. Asegúreseque el voltajede alambrado correspondecon el voltajedelmotor (230v o115v). Si los voltajesno
corresponden,sequemaráelmotor.
3. Escoja un tamaño de alambre de la Tabla 1. Cuando esté en
duda,useunalambre concalibremás pesado(diámetromás
grande). Calibremáspesadopermitiráqueelmotorfuncione
conmenoscaloryquedéunbuenrendimiento.
4. Asegúresequetodasconeccioneseléctricasestánlimpiasy
apretadas.
5. Cortelosalambresparaquetenganlalongitudadecuadaparaque
nose traslapen ni se toquencuando están conectadas a laplaca
determinales.
6. Conecteelmotorcon tierrademanera permanenteusandoel
terminalverdedetierraubicadoenelinteriordelcanapédemotor
o placa de acceso, vea Gráfica 1. Use el tamaño y tipo correcto
dealambreespecificadoporelCódigoEléctricoNacional.
Asegúresequeelalambredetierraestáconectadoaunatierradeservicioeléctrico.
)GWA(ORTSINIMUSEDSERBMALAEDSOÑAMAT
)ropavedollabacnúgesdutignolyoñamat(
ph
)sollabac(
soitlov511soitlov032
.tf05.tf001.tf051.tf05.tf001.tf051
3/1414121414141
2/1412101414141
4/3212101414141
121018414141
½101018414121
20188412121
3 --- 212101
Tabla1.

Rev. E 1-25-02 13 P/N 071109
7. Una el motor a la estructura de piscina según el Código
Eléctrico Nacional. Use un No. 8 AWG sólido o conductor
de cobre más grande. Corra un alambre de la unión externa
a la estructura de unión de piscina, vea Gráfica 1.
8. Conecte la bomba a un circuito de manera permanente.
Asegúrese ningunos otros aparatos o luces están conectados
en el mismo circuito.
NOTA
Es importante que el anillo en O se mantenga limpio y con bueno
engrase. Recomendamos un lubricante basado en silicona para los
mejores resultados.
B. La canasta que cola para la bomba.
Esta unidad, que a veces se llama la ‘Olla de pelo y pelusa’, es la unidad delante de la voluta. Adentro del
recipiente está la canasta la cual siempre tiene que mantenerse limpia de hojas y de escombros. Mire la
canasta a través de la ‘Tapa Transparente’ para ver si hay hojas y escombros.
Sin reparar en la cantidad de tiempo entre limpieza de filtro, es de mayor importancia inspeccionar
visualmente la canasta de olla de pelo y pelusa por lo menos una vez por semana. Una canasta sucia reducirá
el rendimiento del filtro y del calentador y también causará una tensión anormal en el motor de bomba lo cual
resultaría en un gasto caro de reparación.
SECCIÓN II. MANTENIMIENTO
ADVERTENCIA
NO abra el tambor del filtro colador si la bomba falla en llenarlo o si ha estado operando sin agua en el mismo. Las
bombas que operen bajo estas circunstancias podrían experimentar una acumulación de vapor y contener agua
hirviendo. La apertura de la bomba podría dar lugar a serias lesiones personales.
Para evitar la posibilidad de lesiones personales, asegúrese que las válvulas de succión y descarga estén abiertas y
que el tambor del filtro colador esté frío, y luego ábralo con sumo cuidado.
ADVERTENCIA
Para prevenir daño a la bomba y al filtro y para funcionamiento adecuado del
sistema, limpie regularmente el colador de bomba y las canastas que desnatan.
A. Procedimientos para la limpieza de canasta de colador de bomba.
1. Apagueelmotor.
2. Saquelapresiónenelsistema.
3. Girela abrazadera ytapa en elsentidoopuesto de lasagujasdel reloj
hastaque para.
4. Gire eljuego de abrazadera ytapa para quitar laabrazadera y tapa.
5. Tirelosescombros dela canastaenlabasuray enjuaguela canasta.
Silacanasta estárajada,debereemplazarse.
6. Hayquereemplazarla canastayllenarlaolladebomba ylavoluta
hastael puerto de entrada con agua.
7. Limpielatapa,cubra elanilloen Oysellarlasuperficiedela ollade
bomba. ApliquegrasaalanilloenOconteflón®osilicona.
8. Instalede nuevo la tapa al poner la abrazadera ylatapa en la olla;
veaGráfica2.
a. AsegúresequelatapayanilloenOestánpuestoadecuadamente.
Montelaabrazadera ylatapa, entoncesgireenelsentido delasagujas delrelojhastaquelas manillasestán
horizontales;veaGráfica3.
Bonding Lug
Ground Screw
Tornillo de unión
Gráfica 1.
Tornillo de tierra
Clamp, pot
Lid
O-ring, lid
Basket
Pot
Abrazadera, olla
Gráfica 2.
Olla
Canasta
Anillo en O, tapa
Tapa

P/N 071109 14 Rev. E 1-25-02
9. Encienda el corriente en posición de “ON” en el cortacircuito de la casa. Reajuste la hora en el reloj de
piscina para que mostre la hora correcta.
AVISO
ESTE FILTRO FUNCIONA BAJO ALTA PRESIÓN. CUANDO CUALQUIER PIEZA DEL SISTEMA DE
CIRCULACIÓN (p.ej., ANILLO DE BLOQUEADOR, BOMBA, FILTRO, VÁLVULAS, ETC.) RECIBE
MANTENIMIENTO, AIRE PUEDE ENTRAR EN EL SISTEMA Y HACERSE PRESURIZADO. AIRE
PRESURIZADO PUEDE CAUSAR QUE LA TAPA SE REVIENTE LO CUAL PUEDE RESULTAR EN
LESIÓN SEVERA, MUERTE, O DAÑO A PROPIEDAD. PARA EVITAR ESTE PELIGRE POTENCIAL,
SIGA ESTAS INSTRUCCIONES.
10. Abralaválvulamanual deescapede aireHighFlow ™enla partesuperiordelfiltro.
11. Manténgaseadistanciadelfiltro. Enciendalabomba.
12. Sangreairedelfiltrohastaquesaleuncorrienteconstante deagua.
B. Adaptarparaelinvierno.
1. Si la temperatura de aire baja a menos de 35° F (1.667 C), el agua en la bomba puede congelarse y causar
daño. Dañodecongelación noestá bajogarantía.
2. Paraprevenirdañodecongelaciónsigalosprocedimientosmencionadosabajo.
a. Apagueelcorrienteeléctricoparalabombaenel cortacircuitodela casa.
b. Vacíe el agua de la caja de bomba al quitar los dos tapones de drenaje que se dan vuelta usando el dedo
gordo de la caja. Guarde los tapones en la canasta de bomba.
c. Cubraelmotorparaprotegerlodelluvia, nieveyhielosevero.
d. Nocubrael motoren plástico. Causarávahoyoxidaciónen elinterior delmotor.
C. Mantenimientodelmotoreléctrico.
1. Proteccióncontraelcalor.
a. Délesombraalmotor delsol.
b. Cualquiercercadotienequetenerbuenaventilaciónparaprevenirrecalentarse.
c. Proveaventilaciónampliaquepaseporahí.
2. Proteccióncontralatierra.
a. Protejacontracualquiersustanciaajenaoaguaquesalpica.
b. Noguarde(niderrame)químicadelapiscina cercadelmotor.
c. Evitebarreroagitarpolvocercadelmotormientrasqueesté
funcionando.
d. Siun motorse hadañado con tierrahace nulala garantía de
motor.
3. Proteccióncontralahumedad.
a. Protejacontraaguaque salpicadela piscina.
b. Protejacontraelclima.
c. Proteja contra rociadera de césped.
d. Si el motor se ha mojado – permite que se seque antes de usarlo. No permite que se use la bomba si se ha
inundado.
e. Siun motor se ha dañado por aguahacenula la garantía de motor.
NOTA
NO cubra el motor con plástico ni con otros materiales herméticos. Se puede cubrir el motor durante una tormenta, para almacenar
durante el invierno, etc., pero nunca cuando se está usando o cuando se espera usar.
NOTA
Cuando está reemplazando el motor, asegúrese que el soporte de motor está colocado correctamente para soportar el tamaño del
motor que se está instalando.
Clamp
Lid
Volute
Gráfica 3.
Voluta
Tapa
Abrazadera

Rev. E 1-25-02 15 P/N 071109
SECCIÓN III. SERVICIO
AVISO
Riesgo de choque eléctrico o electrocución.
Esta bomba de piscina tiene que instalarse por un electricista certificado o con licencia o un trabajador
calificado de servicio para piscinas según el Código Eléctrico Nacional y todos códigos y decretos
locales y aplicables. Instalación inadecuada creará un peligro eléctrico que podría resultar en muerte o
lesión grave a los usuarios de la piscina, instaladores u otras personas debido a choque eléctrico, y
también podría causar daño a propiedad.
Siempre desconecte el corriente a la bomba de piscina en el cortacircuito antes de proveer
mantenimiento para la bomba. Fallar en hacer esto podría resultar en muerte o lesión grave a la persona
haciendo el mantenimiento, usuarios de la piscina u otras personas debido a choque eléctrico.
Lea todas las instrucciones de mantenimiento antes de trabajar en la bomba.
ADVERTENCIA
NO abra el tambor del filtro colador si la bomba falla en llenarlo o si ha estado operando sin agua en el mismo. Las
bombas que operen bajo estas circunstancias podrían experimentar una acumulación de vapor y contener agua
hirviendo. La apertura de la bomba podría dar lugar a serias lesiones personales.
Para evitar la posibilidad de lesiones personales, asegúrese que las válvulas de succión y descarga estén abiertas y
que el tambor del filtro colador esté frío, y luego ábralo con sumo cuidado.
A. Desmontaje de bomba.
1. Todas piezas móviles se encuentran en el montaje de abajo por atrás de esta bomba.
Herramientasrequeridas:
a. Llave de boca de 3/32 pulgada (.2381 cm).
b. Llave de boca de ½ pulgada (15.24 cm).
c. Llave de boca de 9/16 pulgada (1.429 cm).
d. Destornillador con cabeza plana.
2. Para quitar y reparar el montaje de abajo del motor ejecute los siguientes procedimientos.
a. Apague el cortacircuito de bomba en el panel principal.
b. Vacíe la bomba al quitar los tapones de drenaje.
c. Quite los 6 pernos que sujetan el cuerpo de bomba principal (olla de colador/voluta) al montaje de
abajo por atrás.
d. SUAVEMENTE separe las dos mitades de bomba, quitando el montaje de abajo por atrás.
e. Use una llave de boca de 3/32 pulgada (.2381 cm) para desapretar los dos tornillos que soportan y que
se encuentran en el difusor.
ADVERTENCIA
Asegúrese de no rayar ni dañar las caras pulidas que sellan el eje; el sello tendrá una chorreo si se dañan las caras.
f. Mantenga el impulsor seguramente en lugar y quite el tornillo de llave del impulsor al usar un
destornillador con cabeza plana. Este tornillo tiene rosca a mano izquierda y se desaprieta en el sentido
de las agujas del reloj.
g. Quite la tapa del eje que se encuentra en la parte de atrás del motor y mantenga el eje seguro con una
llave de boca de ½ pulgada (15.24 cm) (Century) o de 7/16 pulgada (1.111 cm) (Franklin). En
motores A.0. Smith, quite el canapé de motor, mueva el condensador a un lado y mantenga el eje con
una llave de boca de 7/16 pulgada (1.111 cm).

P/N 071109 16 Rev. E 1-25-02
h. Para destornillar el impulsor del eje, déle vuelta al impulsor
en el sentido opuesto de las agujas del reloj.
i. Quite los cuatro pernos de la placa de sello al motor,
usando una llave de 9/16 pulgada (1.429 cm).
j. Ponga la placa de sello boca abajo en una superficie
plana y déle golpecito para que pueda salir el asiento de
carbón/resorte.
k. Limpie la placa de sello, caja de sello, y el eje de motor.
B. Armar la bomba de nuevo/Reemplazar el sello; vea Sección V,
Datos Técnicos, Gráfica 4.
1. Cuando está instalando el sello de eje de reemplazo, use
sellador de silicona en la parte metal, antes de presionar en
la placa de sello.
2. Antes de instalar la sección cerámica del sello en el
impulsor, asegúrese que el impulsor está limpio. Use un jabón de poca densidad y agua para sellar el sello.
Empuje el sello en el impulsor con los dedos gordos y pase un paño para limpiar las caras cerámicas y de
carbón.
3. Monte de nuevo la placa de sello al motor.
4. Engrase la rosca del eje de motor y atornille el impulsor en el eje de motor.
5. Atornille el tornillo de cierre del impulsor (en el sentido opuesto de las agujas del reloj para apretar).
6. Monte de nuevo el difusor en la placa de sello. Asegúrese que las clavijas plásticas y las inserciones de
tornillos de mantener están alineado.
7. Engrase el anillo en O del difusor y empaque de placa de sello o el anillo en O antes de armar de nuevo.
8. Engrase las roscas de perno, arme el montaje de abajo del motor al cuerpo de olla de colar y bomba al usar
los dos pernos que corren a través para tener alineamiento adecuado.
9. Llene la bomba con agua.
10. Instale de nuevo la tapa de bomba y abrazadera plástica; vea SECCIÓN II. ENCENDER.
11. Prepare de nuevo el sistema.
C. El sello de eje.
1. El sello de eje consiste principalmente en dos piezas, un miembro rotativo y un sello cerámico.
2. La bomba requiere de poco o de ningún mantenimiento además de atención razonable, sin embargo,
podría ser que de vez en cuando se dañe el sello de eje y tenga que reemplazarse.
ADVERTENCIA
Las caras pulidas y labradas del sello se pueden dañar si no se usa con cuidado.
ADVERTENCIA
En una área de clima moderado, cuando puedan ocurrir condiciones de congelación, use su equipo de filtración durante
toda la noche para evitar congelación.
SECCIÓN IV. INSTRUCCIONES PARA ENCENDER DE NUEVO.
A. Si se instala la bomba debajo del nivel de agua en la piscina, cierre las líneas de regreso y de aspiración antes
de abrir la olla de pelo y pelusa en la bomba. Asegúrese de abrir de nuevo las válvulas antes de usar.
ADVERTENCIA
NO opere la bomba sin agua. Si la bomba opera sin agua, el sello mecánico se dañara y la bomba empezará fugar.
Si ocurre esto, se tiene que reemplazar el sello dañado. SIEMPRE mantenga un nivel de agua adecuado en su piscina
(la mitad de la longitud a la abertura de la desnatadora). Si el nivel de agua cae a debajo de la abertura de la
desnatadora, la bomba chupará aire a través de la desnatadora, perdiendo la imprimación y causando que la bomba
opere sin agua, resultando en un sello dañado.
Lockscrew
Lockscrew Seal
Gasket
Seal Plate
Bolt
Water Slinger
Motor Shaft
Impeller
Sello de tornillo de bloqueador
Impulsor
Eje de motor
Deflector de agua
Tornillo
de bloqueador
Impaque
Placa de sello
Perno
Gráfica 4.

Rev. E 1-25-02 17 P/N 071109
NOTA
Continuar con funcionamiento de este modo puede causar una pérdida de presión, resultando en daño a la caja de
bomba, impulsor y sello.
B. Imprimar la bomba.
1. La olla de colador de bomba tiene que llenarse con agua antes de que se empiece la bomba incialmente.
Siga estos pasos para imprimar la bomba.
a. Quite la abrazadera plástica de la tapa de la bomba. Quite la tapa de la bomba.
b. Llene la olla de colador de bomba con agua.
c. Arme de nuevo el cubierto de bomba y abrazadera plástica en la olla de colador. Ahora la bomba está
listaparaimprimar.
d. Abra válvula de escape de aire en el filtro y manténgase a distancia del filtro.
e. Encienda el interruptor o reloj.
f. Cuando agua sale de la válvula de escape de aire, cierre la válvula. Este sistema ahora debe estar libre
de aire y circulando agua de nuevo a la piscina y de vuelta.
2. Para bomba de 2 velocidades:
a. La bomba debe funcionar en alta velocidad para imprimar.
b. La bomba no debe funcionar por más de 8 minutos antes de que se logre imprimar.
SECCIÓN V. LOCALIZADOR DE AVERÍAS.
A. Si la bomba falla.
1. La bomba no imprima – demasiado aire. – Remedio:
a. Revise la tubería de succión y las prensastopas en cualquier válvulas de puerta de aspiración.
b. Cierre la tapa en la olla de coladora de bomba y asegúrese que el empaque de tapa está en lugar.
c. Revise el nivel de agua para asegurarse que la desnatadora no está jalando aire.
2. La bomba no imprima—no hay agua suficiente. – Remedio:
a. Asegúrese que las líneas de aspiración, el colador de bomba, y la voluta de bomba están llenas con agua.
b. Asegúrese que la válvula en la línea de aspiración está funcionando y abierta, (algunos sistemas no
tienenválvulas).
c. Revise el nivel de agua para asegurarse que hay agua disponible a través de la desnatadora.
3. El colador de bomba está atascado. – Remedio:
a. Limpie la olla de coladora de bomba.
4. Empaque de colador de bomba defectuoso.- Remedio:
a. Reemplazarempaque.
B. Capacidad reducida y/o Espuma.
1. Bolsas de aire o fugas en la línea de aspiración. – Remedio:
a. Vea artículo A.1. de esta sección, arriba.
2. Impulsor atascado. Remedio:
a. Apague el corriente eléctrico a la bomba.
b. Quite la abrazadera que mantiene la voluta a la placa de sello.
c. Deslice el motor y la placa de sello fuera de la voluta.
d. Limpie escombros del impulsor. Si no se puede quitar los escombros, complete los siguientes pasos.
(1) Quite el perno contra-giro con rosca izquierda y el anillo en O.
(2) Quite, limpie e instale de nuevo el impulsor.
(3) Instale el perno contra-giro y el anillo en O de nuevo.
e. Instale el anillo de desgaste, difusor y anillo en O de nuevo.
f. Instale el motor y placa de sello de nuevo en la voluta, alineando con la ranura de pitón en la parte
superior de la voluta.
g. Instale la abrazadera de nuevo alrededor de la placa de sello y la voluta y apriente seguramente.
3. Colador de bomba atascado. – Remedio:
a. Limpie el depósito de aspiración.

P/N 071109 18 Rev. E 1-25-02
SECCIÓN VI. DATOS TÉCNICOS.
A. Piezas de reemplazo.
Núm. Núm. Descripción
de de pieza
artículo
1 357150 OLLA DE ABRAZADERA (Negro)
1 357199 OLLA DE ABRAZADERA (Almendra)
2 070795 BOMBA AQ/WFE TAPA CLARA
2 357151 BOMBA WFE TAPA CLARA
3 350013 TAPA WFE ANILLO EN O
4 070387 CANASTA AQ & WFE
5 070430 PERNO 3/8 16 X 1.15 HEX HD S/S, 4 req.
6 072184 ARANDELA 3/8 s/s X 13/16 O.D. 6
7 070431 PERNO 3/8 – 16 X 1/75 HX HD s/s, 2 req.
8 071403 TUERCA 3/8 – 16 HEX. Hd., 2 req.
9 357102 BOMBA WFE PLACA DE SELLO DE EMPAQUE
10 350015 BOMBA WFE VOLUTA & OLLA
10a 357157 VOLUTA (SÓLO CSA/CUL) CANADA
11 071444 BOMBA WFE ANILLO EN O PARKER #2-238
12 071660 TORNILLO DE TOPE #4-40 X 1-1/8 SFE, 2 req.
13 072928 MONTAJE DE DIFUSOR WFE-12, SÓLO 3 HP
13 072927 MONTAJE DE DIFUSOR, WFE-2–8, .5 HP–2.5 HP
14 071652 TORNILLO DE TOPE .25 20 X 1 LH PHILLIPS
15 075713 ARANDELA DE HULE DE BOMBA WFE
16 071734 SELLO PA-7 CON ASIENTO CERÁMICO, PS1000
16a 071728 SELLO A7 s/s PS201 (CSA/CUL)
17 070429 PERNO 3/8-16 X 7/8 s/s HEX hd., 4 req.
18 074564 PLACA DE SELLO WFE
18 357173 PLACA DE SELLO / TAZA (CSA/CUL)
19 070927 PIE WFE – BOMBA 4
19a 357159 PIE (SÓLO CANADA)
20 070929 BOMBA WFE INSERCIÓN DE PIE
20a 357160 INSERCIÓN DE PIE (SÓLO CANADA)
21 071657 TORNILLO ¼ - 20 X 1 pul. HH s/s, 2 req.
22 071406 TUERCA ¼ - 20 HEX. Hd. S/s, 2 req.
23 072183 ARAN. PLANA ¼ X 5/8. 2 req.
Núm. Núm. Descripción
de de pieza
artículo
24 071131 TAPÓN CON PERILLA PARA DESAGÜE
24a 357161 PERILLA, DESAGÜE (SÓLO CANADA)
25 074629 EMPAQUE, DESAGÜE DE BOMBA WFE
ARANDELA PLANA, 2 req.
ARTÍCULO 26, MOTORES
26 071313 .75 HP 60 HZ /WFE-2, 3 & 24, 29 Lbs.
071314 1 HP 60HZ /WFE-4 & 26, 33 Lbs.
071315 1.5 HP 60HZ /WFE-6 & 28, 39 Lbs.
071316 2 HP 60HZ /WFE-8 & 30, 40 Lbs.
071317 3 HP 60 HZ /WFE-12, 40 Lbs.
27 IMPULSOR (VEA TABLA)
28 357149 JUEGO PARA REEMPLAZAR VOLUTA
ROSLUPMIEDALBAT–72OLUCÍTRA
PHOÑAMAT ED.ON
DTSAZEIP
LUC/ASC
ESNEIDANAC
½32-,2-EFW,FW621370761753
¾42-,3-EFW,FW721370861753
162-,4-EFW,FW821370961753
½182-,6-EFW,FW921370071753
203-,8-EFW,FW031370171753
321-EFW131370271753
28
27
26

Rev. E 1-25-02 19 P/N 071109
B. CURVAS DE BOMBA.
GUARDE ESTAS INSTRUCCIONES.
Modelos con una velocidad
DESNIVEL TOTAL DINÁMICO EN PIES DE AGUA
DESNIVEL TOTAL DINÁMICO EN PIES DE AGUA
WhisperFlo
Especificado total
Curva característica
60 Ciclo – 1 Fase
3450 RPM
WhisperFlo
Especificado total
Curva característica
60 Ciclo – 1 Fase
3450 RPM
CAUDAL EN GPM CAUDAL EN GPM
Modelos con dos velocidades

P/N 071109 20 Rev. E 1-25-02
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]
