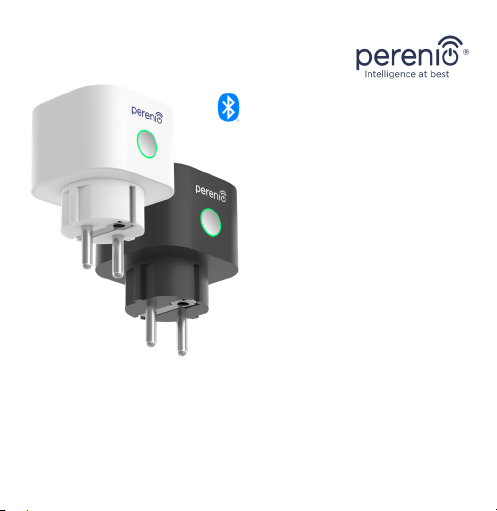

Perenio Power Link Device PEHPL01 User manual

Doc Date: August 31, 2020 Version: 1.1.1
©Perenio IoT spo l s r.o. All Rights Reserved 1
Dear Customer, thank you for choosing Perenio® products!
The smart plug is generally intended to monitor and manage power consumption
of electrical equipment, as well as cut off power supply thereto, and timely alert
Users of overloads and other events. It may be used as part of the Perenio
Smart Building Management System upon detection by Perenio®
Gateway/IoT Router, as well as may be controlled via intelligent virtual
assistants.
BASIC FUNCTIONS AND KEY BENEFITS
Article
PEHPL01
/PEHPL03
(
white
)
,
PEHPL02/PEHPL04
(
black
)
Integration
Apple HomeKit, Google Home &
Yandex Smart Home
(Alice
)
Specification
*
ZigBee 3.0/Bluetooth (For Apple HomeKit)
, w
ireless
connection distance of up to 100 meters, 240VAC, 16A
(4,000VA max), 0.5W, 50/60Hz, 2.4GHz, IP20 Protection
Class, plug type E/F, socket type C/F, LED indicator,
protective shutter. Operating conditions: 0°C to +40°C, up
to 75% RH (non-condensing). See dimensions in picture
Functions
Automatic power cutoff
, protection
(
o
vervoltage
,
overload
and overheating), monitoring (voltage, current and power),
independent timer, power on/off schedule, standalone
operation mode, LED indication of current load
Warranty
2 years (
S
ervice life: 4
years)
* This device is for indoor installation only.
PACKAGE CONTENTS
Power Link, Quick Start Guide, Warranty Card, Sticker.

Doc Date: August 31, 2020 Version: 1.1.1
©Perenio IoT spo l s r.o. All Rights Reserved 2
INSTALLATION AND CONFIGURATION
1. Unpack the Power Link device, plug it into the mains socket and power on
(Push the Power Button and wait until the LED flashes green).
2. Activate the device in the Perenio Smart app or the Apple HomeKit app, and
add it to Google Home/Yandex Smart Home app, if required.
3. Set timers and/or create operating scenarios in the mobile application.
OPTION 1. Activation in the Perenio Smart App.
a. Make sure that the Perenio® Control Gateway or
IoT Router was pre-installed and connected to
the network through Wi-Fi/Ethernet.
NOTE. The Gateway/IoT Router may be purchased as a
standalone device or as part of the Perenio® Smart Kit.
b. Log in to the User account of the Perenio Smart
Building Management System app and
proceed with the following actions:
 Click on the + icon in the right upper corner of the
“Devices” tab and select “Add new device”;
 Select the Power Link device in the list;
 Select the Control Gateway/IoT Router to which the
smart plug shall be connected (This screen will be
displayed if several Gateways and/or Routers are
connected to the Location).
c. As soon as the Control Gateway/IoT Router
starts searching for devices, press and hold the
reset button on the Power Link device until the
LED Indicator starts blinking.

Doc Date: August 31, 2020 Version: 1.1.1
©Perenio IoT spo l s r.o. All Rights Reserved 3
NOTE. When first connected, the smart plug should be placed at a distance of not more
than 4.5 m from the Control Gateway or the IoT Router.
d. Upon successful connection to the Control Gateway/IoT Router, enter the
device name and select the room of installation (or create a new room).
e. The Power Link device is ready for operation.
OPTION 2. Other Activation Methods.
To activate the device in the Apple HomeKit*, Google Home or Yandex Smart
Home (Alice)**, follow instructions specified in corresponding guides of Apple,
Google or Yandex applications*.
* Prior to activation in the Apple HomeKit application, the Power Link device must be switched to the MFi Mode (Switching to
the MFi Mode: Press and hold the Reset Button of the smart plug until its LED Indicator starts blinking fast. Wait for the LED
Indicator to stop blinking and flash blue).
** For Google Home and Yandex Smart Home applications, the Power Link must be first activated in the Perenio Smart app.
SAFETY OPERATION RULES
1. The device may be connected to the power supply, if the main voltage matches the value in the device specification.
2. The device must be connected directly to the mains so cket. Do not connect it to other plugged in smart plugs.
3. It is not allowed to drop, throw or disassemble the device, as well as attempt to repair it on one’s own or use it in case
of visible damage or defects.
TROUBLESHOOTING
1. The LED does not light up: Check that the device is plugged in and powered on, otherwise contact our Support.
2. Timer settings disappeared: Reset to factory settings was performed. Reconfigure the smart plug.
3. The Power Link device changes status to “offline” unexpectedly: Power supply failure, or the smart plug is out of the
ZigBee/Bluetooth coverage.
NOTE that all information contained herein is subject to amendments witho ut prior notification of the User. Fo r current
information and details on the device description and specification, connectio n process, certificates, warranty and quality
issues, as well as the Perenio Smart Building Management System app functionality, see relevant Installatio n and
Operation Manuals available for downloading at perenio.com.
All trademarks and names herein are the property of their respective owners.

Дата документа: 31 августа 2020 г. Версия: 1.1.1
©Perenio IoT spol s r.o. Все права защищены 4
Благодарим за выбор продукции торговой марки Perenio®!
Интеллектуальная розетка предназначена для контроля и отключения подачи
и потребления энергии электрооборудованием и обеспечивает своевременное
уведомление пользователей о перегрузках сети и других событиях. Данная
розетка может использоваться как в составе системы управления зданием
Perenio Smart после обнаружения центром управления/IoT маршрутизатором
Perenio®, так и через голосовые помощники.
ОСНОВНЫЕ ФУНКЦИИ И ПРЕИМУЩЕСТВА
Артикул
PEHPL
01/
PEHPL
03
(
белый
)
,
PEHPL
02/
PEHPL
0
4
(
черный
)
Интеграция
Apple HomeKit, Google
Home
и
Yandex Smart Home
(
Алиса
)
Характерис
-
тики*
ZigBee
3.0/
Bluetooth
(
для
Apple
HomeKit
),
расстояние
для беспроводного подключения – до 100 м 240 В
переменного тока, 16 A (не более 4 000 В·А), 0,5 Вт,
50/60 Гц, 2,4 ГГц, Степень защиты IP20, вилка типа E/F,
гнездо типа C/F, светодиод, защитная шторка. Условия
эксплуатации: от 0°C до +40°C, до 75% отн. вл. (без
образования конденсата). Размеры указаны на чертеже
Функции
Автоматическое
отключение
подачи
питания
,
защита
от
перегрева и перегрузок по напряжению и току, контроль
напряжения, тока и мощности, автономный таймер, уста-
новка графика включения/выключения питания, авто-
номный режим работы, световая индикация силы тока
Гарантия
2
года
(
срок службы: 4 года
)
* Устройство предназначено для установки в помещении.
КОМПЛЕКТ ПОСТАВКИ
Интеллектуальная розетка Power Link, краткое руководство пользователя,
гарантийный талон, наклейка.

Дата документа: 31 августа 2020 г. Версия: 1.1.1
©Perenio IoT spol s r.o. Все права защищены 5
УСТАНОВКА И НАСТРОЙКА
1. Распаковать интеллектуальную розетку, вставить ее в электрическую
розетку и включить (нажать кнопку питания и подождать, пока световой
индикатор не загорится зеленым цветом).
2. Активировать устройство в приложении Perenio Smart или Apple HomeKit
и, если необходимо, добавить его в Google Home/Yandex Smart Home.
3. Настроить таймеры или задать сценарии работы через приложение.
ВАРИАНТ 1. Активация в приложении Perenio Smart.
a. Проверить, чтобы ЦУ или IoT маршрутизатор
Perenio® был предварительно установлен и
подключен к сети по Wi-Fi/Ethernet.
ПРИМЕЧАНИЕ. Центр управления или IoT
маршрутизатор можно приобрести отдельно или в
составе комплекта устройств Perenio®.
b. Открыть приложение «Perenio Smart:
Система управления зданием» и
выполнить следующие действия:
 нажать на иконку «+» в правом верхнем углу
вкладки «Устройства» и выбрать «Добавить новое
устройство»;
 выбрать интеллектуальную розетку в списке;
 выбрать центр управления/IoT маршрутизатор, к
которому следует подключить розетку (данный
экран отображается только при наличии
нескольких центров управления и/или IoT
маршрутизаторов в сети).

Дата документа: 31 августа 2020 г. Версия: 1.1.1
©Perenio IoT spol s r.o. Все права защищены 6
c. Подождать пока запустится процесс поиска устройств, после чего
нажать и удерживать кнопку сброса до тех пор, пока световой индикатор
не начнет мигать.
ПРИМЕЧАНИЕ. При первом подключении рекомендуется размещать розетку на
расстоянии не более 4,5 м от центра управления/IoT маршрутизатора.
d. После успешного подключения устройства ввести его имя и выбрать
помещение фактической установки (либо создать новое).
e. Интеллектуальная розетка готова к работе.
ВАРИАНТ 2. Другие способы активации.
Чтобы активировать устройство через Apple HomeKit*, Google Home или
Yandex Smart Home (Алиса)**, необходимо следовать инструкциям,
указанным в соответствующем приложении Apple, Google или Yandex.
* Перед активацией устро йства в приложении Apple HomeKit розетку следует перевести в режим MFi (переход в реж им
MFi: наж ать и удерживать кнопку сбро са на устройстве до тех пор, пока световой индикатор не начнет быстро мигать.
Дождаться, чтобы индикатор перестал мигать и загорелся синим цветом).
** В случае использования приложений Google Home и Yandex Smart Home интеллектуальная розетка Power Link
должна быть предварительно активирована в приложении Perenio Smart.
ПРАВИЛА БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ
1. Устройство можно подключать к источнику питания, если напряжение сети соответствует значению, указанному в его
характеристиках.
2. Подключать устройство непосредственно к сетевой розетке. Не подсоединять его к другим умным розеткам в сети.
3. Не ронять, не бросать, не разбирать устройство и не пытаться починить его самостоятельно, а также не использовать
при наличии видимых повреждений или дефектов.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
1. Не горит светодиод: убедиться, что розетка подсоединена к электросети и включена, либо связаться с техподдержкой.
2. Исчезли настро йки таймеров: произошел сброс настроек розетки на заводские. Задать настройки еще раз.
3. Розетка внезапно пропадает из сети: перебо и подачи электроэнергии, либо розетка вне зоны действия
ZigBee/Bluetooth.
Вся информация, содержащаяся в настоящем документе, может быть изменена без предварительного уведомления
пользователей. Актуальные сведения и подро бное о писание устройства, а также процесс подключения, сертификаты,
сведения о компаниях, принимающих претензии по качеству и гарантии, а такж е функции приложения «Perenio
Smart: Система управления зданием» содержатся в инструкциях, доступных для скачивания на сайте perenio.ru/
perenio.by. Все указанные торговые марки и их названия являются со бственностью их соответствующих владельцев.

QR Code for Power Link Activation/
QR-код для активации интеллектуальной розетки/
QR-код для активації інтелектуальної розетки
Place QR Code
INSIDE THE OUTLINE
35 mm x 35 mm
Perenio Smart:
Building Management
System
perenio.com

Дата документа: 31 серпня 2020 р. Версія: 1.1.1
© Perenio Io T spol s r.o. В с і п ра в а з а х и щ е ні 8
Дякуємо за вибір продукції торгової марки Perenio®!
Інтелектуальна розетка призначена для контролю і відключення подачі та
споживання енергії електроустаткуванням та забезпечує своєчасне
повідомлення користувачів про перевантаження мережі та інші події. Дана
розетка може використовуватися як у складі системи керування
будівлею Perenio Smart після виявлення центром керування або
IoT маршрутизатором Perenio®, так і через голосові помічники.
ОСНОВНІ ФУНКЦІЇ ТА ПЕРЕВАГИ
Артикул
PEHPL
01/
PEHPL
03
(білий),
PEHPL
02/
PEHPL
04
(чорний)
Інтеграція
Apple HomeKit
, Google Home
та
Yandex Smart Home (
Аліса
)
Характеристики
ZigBee
3.0/
Bluetooth
(
для
Apple
HomeKit
)
, відстань для
бездротового підключення – до 100 м, 240 В змінного
струму, 16 A (не більше 4 000 В·А), 0,5 Вт, 50/60 Гц, 2,4 ГГц,
ступінь захисту IP20, вилка типу E/F, гніздо типу C/F,
світлодіод, захисна шторка. Умови експлуатації: від 0°C
до +40°C, до 75% відносної вологості (без утворення
конденсату). Розміри вказані на малюнку
Функції
Автоматичне відключення подачі живлення, захист від
перегріву і перевантажень напруги і струму, контроль
напруги, струму і потужності, автономний таймер, встанов-
лення графіку увімкнення/вимкнення живлення, автоном-
ний режим роботи, світлова індикація сили струму
Гарантія
2 роки (термін служби: 4 роки)
* Пристрій призначений для встановлення в приміщенні.
КОМПЛЕКТ ПОСТАВКИ
Інтелектуальна розетка Power Link, короткий посібник користувача,
гарантійний талон, наклейка.

Дата документа: 31 серпня 2020 р. Версія: 1.1.1
© Perenio Io T spol s r.o. В с і п ра в а з а х и щ е ні 9
ВСТАНОВЛЕННЯ ТА НАЛАШТУВАННЯ
1. Розпакувати інтелектуальну розетку, вставити її в електричну розетку та
увімкнути (натиснути кнопку живлення та почекати, поки індикатор не
загориться зеленим кольором).
2. Активувати пристрій в додатку Perenio Smart або Apple HomeKit і, якщо
необхідно, додати його в Google Home/Yandex Smart Home.
3. Налаштувати таймери або задати сценарії роботи через додаток.
ВАРІАНТ 1. Активація в додатку Perenio Smart.
a. Переконатися, що центр керування або IoT
маршрутизатор Perenio® було попередньо
встановлено і підключено до мережі через Wi-
Fi/Ethernet.
ПРИМІТКА. Центр керування або IoT
маршрутизатор можна придбати окремо або в
складі комплекту пристроїв Perenio®.
b. Відкрити додаток «Perenio Smart: Система
керування будівлею» і виконати наступні
дії:
 натиснути на іконку «+» в правому верхньому
кутку вкладки «Пристрої» і вибрати «Додати новий
пристрій»;
 вибрати інтелектуальну розетку в списку;
 вибрати ЦК або IoT маршрутизатор, до якого слід
підключити розетку (цей екран відобра-жається
тільки при наявності декількох ЦК або IoT
маршрутизаторів у мережі).

Дата документа: 31 серпня 2020 р. Версія: 1.1.1
© Perenio Io T spol s r.o. В с і п ра в а з а х и щ е ні 10
c. Почекати, поки запуститься процес пошуку пристроїв, після чого
натиснути і утримувати кнопку скидання, поки індикатор не почне
блимати.
ПРИМІТКА. При першому підключенні рекомендується розміщувати пристрій на
відстані не більше 4,5 м від центру керування/IoT маршрутизатора.
d. Після успішного підключення пристрою ввести його ім'я і вибрати
приміщення фактичного встановлення (або створити нове).
e. Інтелектуальна розетка готова до роботи.
ВАРІАНТ 2. Інші способи активації.
Щоб активувати пристрій через Apple HomeKit*, Google Home або Yandex
Smart Home (Аліса)**, необхідно слідувати інструкціям, зазначеним у
відповідній програмі Apple, Google або Yandex.
* Перед активацією пристрою в додатку Apple HomeKit розетку слід перевести в режим MFi (перехід в режим MFi:
натиснути і утримувати кнопку скидання доти, поки індикатор не почне швидко блимати. Дочекатися, щоб індикатор
перестав блимати і загорівся синім кольоро м).
** У разі використання додатків Google Home і Yandex Smart Home інтелектуальна розетка Power Link повинна бути
попередньо активована в додатку Perenio Smart.
ПРАВИЛА БЕЗПЕЧНОГО ВИКОРИСТАННЯ
1. Пристрій можна підключати до розетки, якщо напруга мережі відповідає напрузі, вказаній у його характеристиках.
2. Підключати пристрій до електричної розетки. Не приєднувати його до інших розумних розеток в мережі.
3. Не упускати, не кидати, не розбирати пристрій та не намагатися полагодити його самостійно, а також не використовувати
йо го при наявності видимих пошкоджень або дефектів.
УСУНЕННЯ НЕСПРАВНОСТЕЙ
1. Не го рить світлодіод: переконатися, що розетка приєднана до електромереж і і ввімкнена, або зв'язатися з
техпідтримкою.
2. Зникли налаштування таймерів: відбулося скидання налаштувань ро зетки на заводські. Провести налаштування
заново.
3. Розетка раптово зникає з мереж і: перебої подачі електроенергії або розетка поза зоною дії ZigBee/Bluetooth.
Вся інформація, що міститься в цьому документі, може бути змінена без попереднього повідомлення користувачів.
Актуальні відомості та докладний опис пристрою, а також процес підключення, сертифікати, відомо сті про компанії, які
приймають претензії щодо якості та гарантії, а також функціональні можливості додатку «Perenio Smart: Система
керування будівлею» містяться в інструкціях, доступних для завантаж ення на веб-сайті perenio.ua.
Всі торгові марки та їхні назви є власністю їх відповідних власників.

Version/Версия/Версія: 1.1.1
©Perenio IoT spol s r.o. All Rights Reserved/Все права защищены/Всі права захищені 11
BUTTONS, INDICATORS & PORTS / КНОПКИ, ИНДИКАТОРЫ,
ПОРТЫ / КНОПКИ, ІНДИКАТОРИ, ПОРТИ
❶ Power & Reset Button/Кнопка питания и сброса настроек/Кнопка живлення
та скидання налаштувань
❷ LED Indicator/Светодиод/Світлодіод
❸ Protective Shutter/Защитная шторка/Захисна шторка
Manufactured by
Perenio IoT spol s r.o.
(Na Dlouhem 79, Ricany
-
Jazlovice
251
01, Czech Republic). Made in China.
Производитель: «Перенио ИоТ спол с р.о.» (Чехия, Ржичани
-
Яжловице
251 01, На Длоухем, 79)
. Сделано в Китае.
Виробник: «Переніо ІоТ спол с р.о.» (Чехія, Ржічані
-
Яжловіце 251 01, На
Длоухі, 79).
Зроблено в Китаї.
❶
❸
❷
54
mm/
мм

PEHPL01-
PEHPL04
Power Link
Power Plug
Интеллектуальная
розетка
Інтелектуальна
розетка
Quick Start Guide
Краткое руководство
пользователя
Короткий посібник
користувача
For Complete Installation and Operational Manual please refer to perenio.com
Полное руководство по установке и эксплуатации размещено на сайте perenio.ru
Повне керівництво із встановлення та експлуатації розміщено на сайті perenio.ua
English
Version
…………………………………………
………………
…………………………
…
1
Версия на русском языке……………………
………………
……………………
………
…
4
Версія українською мовою…………………
………………
………………………………
8
