pleasant hearth OFW316RA User manual

1
MODEL #OFW316RA / #OFW316RAN
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 877-447-4768 8:30 a.m. - 4:30 p.m. CST,
Monday - Friday or e-mail us at [email protected].
ATHENA DEEP BOWL FIRE PIT
30-10-053 Rev. 4/3/2018
Español p. 10
Français p. 19

2

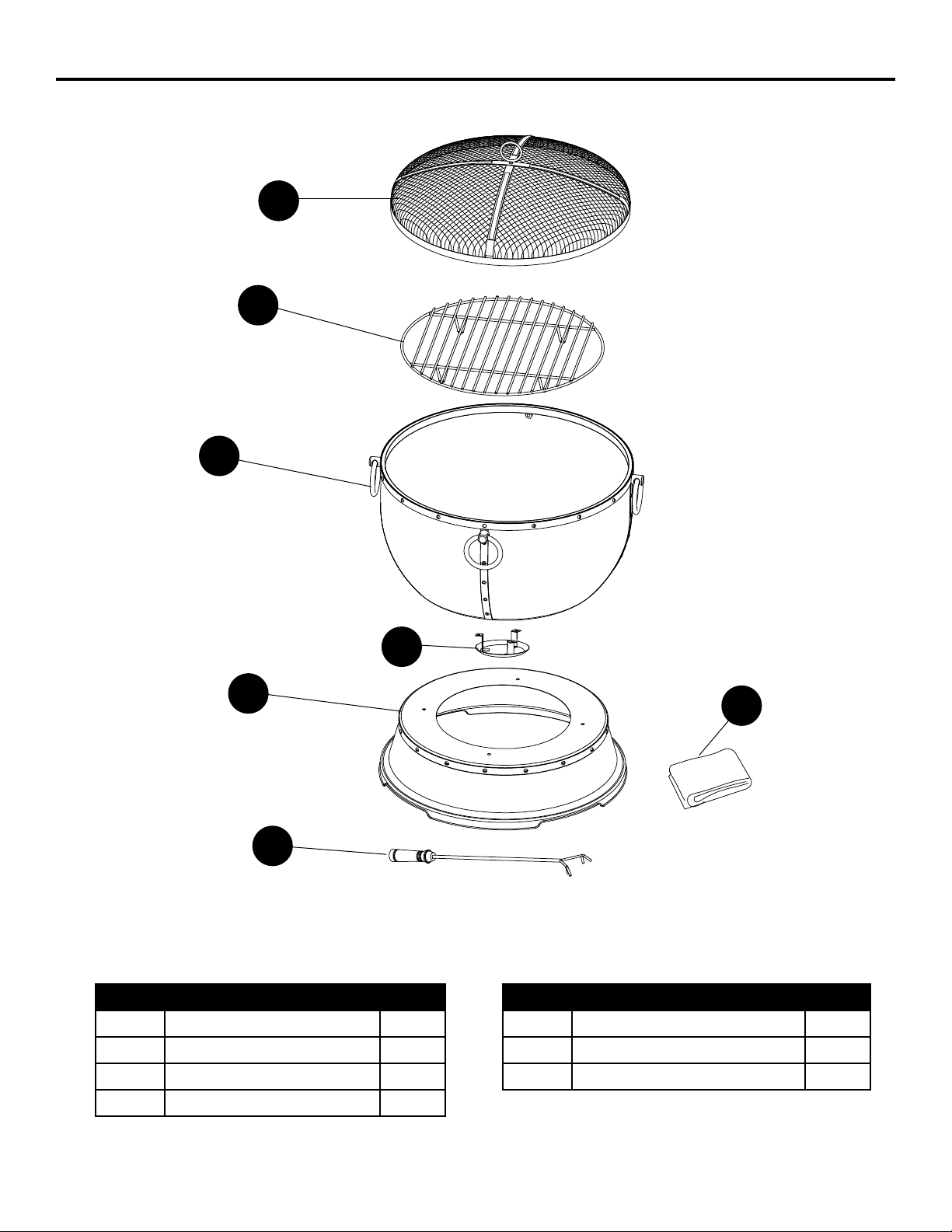

PACKAGE CONTENTS OFW316RAN
PART DESCRIPTION QTY
E Base 1
F
Poker
1
G Weather Resistant Cover 1
PART DESCRIPTION QTY
A Mesh Cover 1
B
Wood Grate
1
C Fire Bowl 1
D Ash Catcher 1
A
G
A
D
B
C
E
F

3

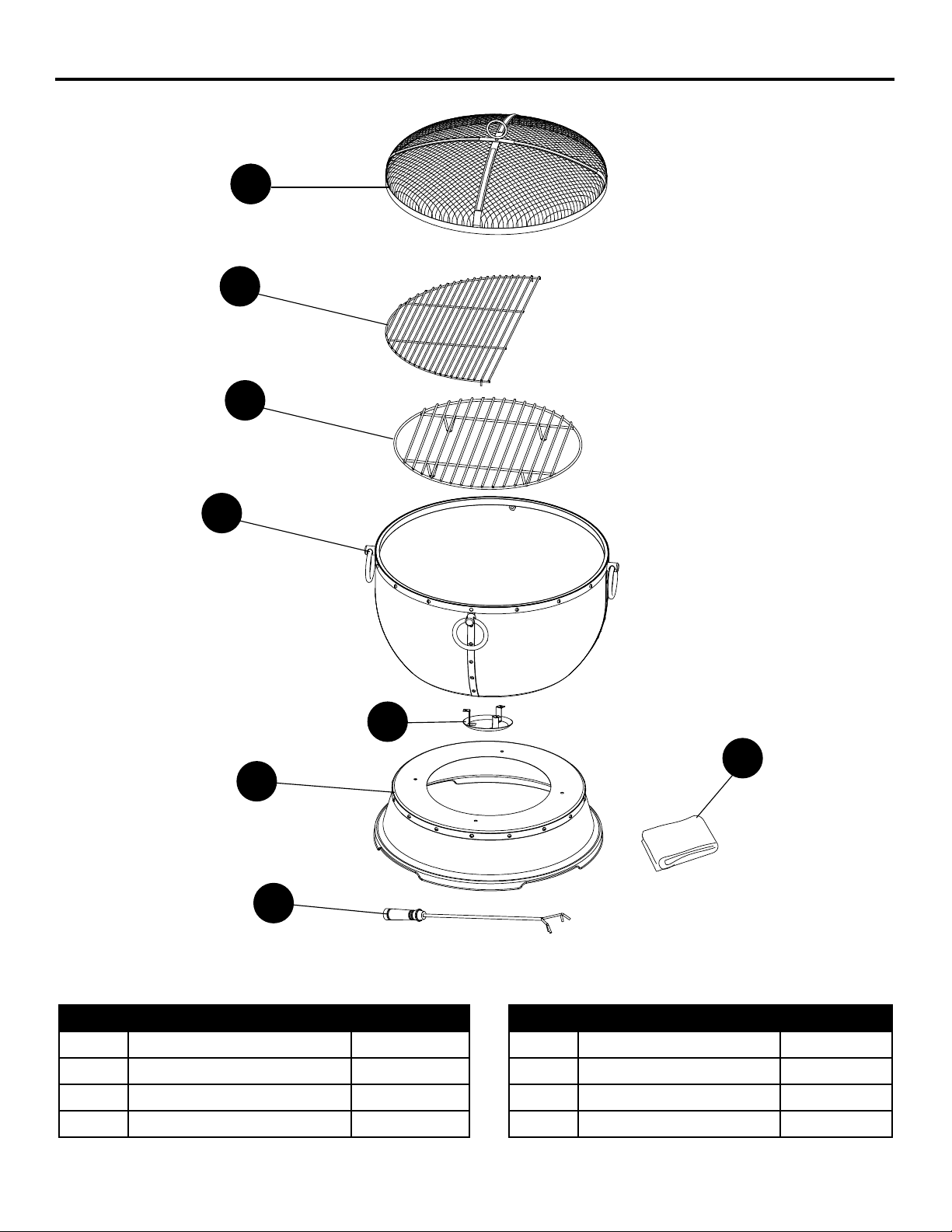

PACKAGE CONTENTS OFW316RA
A
G
A
D
H
B
C
E
F
PART DESCRIPTION QTY
E Base 1
F
Poker
1
G Weather Resistant Cover 1
HCooking Grid 1
PART DESCRIPTION QTY
A Mesh Cover 1
B
Wood Grate
1
C Fire Bowl 1
D Ash Catcher 1

4

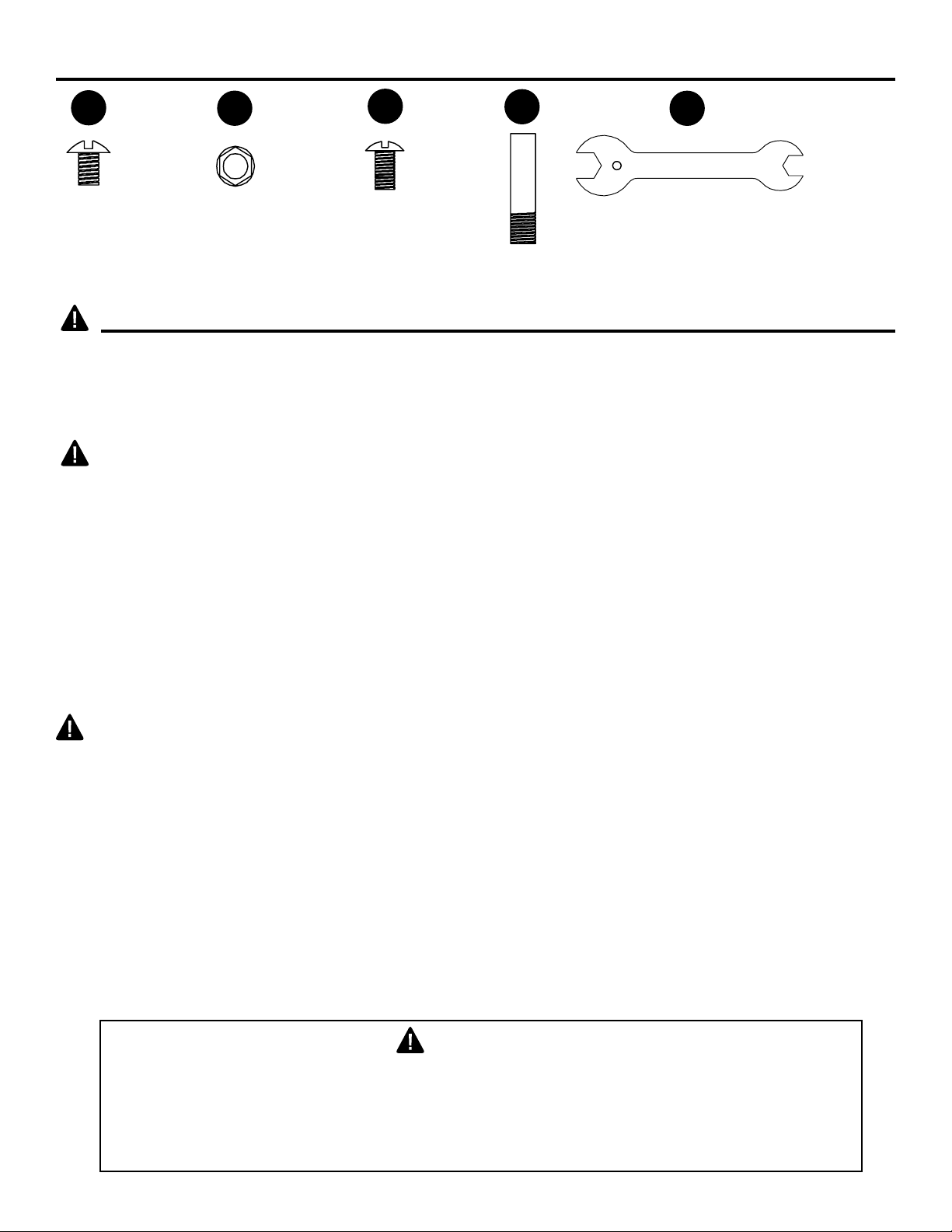

HARDWARE LIST
Please read and understand this entire manual before attempting to assemble, operate or install the
product. If you have any questions regarding the product, please call customer service at 1-877-447-
4768, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday.
WARNINGS:
• DO NOT allow children or pets near the re pit without supervision.
• DO NOT touch surface of re pit while in use.
• DO NOT touch the ring handles when the re pit is in use. The ring handles can reach extreme
temperatures that can cause serious injury to an unprotected hand.
• FOR OUTDOOR USE ONLY! Burning wood or charcoal indoors can kill you. It gives off carbon
monoxide, which has no odor.
• NEVER burn in vehicles, tents, garages, other enclosed areas or indoors. CARBON
MONOXIDE HAZARD.
• NEVER LEAVE FIRE UNATTENDED!
• NEVER place a storage cover on re pit when in use. Ensure the re pit and mesh cover have
cooled before placing a storage cover over the re pit.
• When the re pit is in use, the poker bracket on the mesh cover can reach extreme temperatures
that can cause serious injury to an unprotected hand. Use a poker when handling.
• DO NOT use under overhead cables or power lines.
CAUTIONS:
• Adequate re extinguishing material should be readily available.
• Always ensure that the mesh cover is secured over re bowl while in use.
• Burn only seasoned hard wood or re logs in the re pit.
• DO NOT attempt to move the re pit while it is hot or in use.
• DO NOT use gasoline or kerosene to start the re in your re pit.
• DO NOT use this outdoor re pit under any overhead or near any unprotected combustible
constructions. Avoid using near or under overhanging trees and shrubs. DO NOT use this unit
on long or dry grass and/or leaves.
• Always use this outdoor re pit on a hard, level, non-combustible surface such as concrete,
rock or stone. An asphalt or blacktop surface may not be acceptable for this purpose. DO NOT
use on wooden decks.
• Place the re pit no closer than 10 feet / 3.05 meters from walls or combustibles during use.
• Poker handle may become hot during and after use.
• Use heat-resistant gloves to handle hot tools.
SAFETY INFORMATION
M5x8mm
Bolt
Qty. 3
M5 Nut
Qty. 3
AA BB CC DD
M6x12mm
Bolt
Qty. 4 M8x35mm
Threaded Peg
Qty. 4
Wrench
Qty. 1
EE
WARNING
This product and the fuels used to operate this product (charcoal or wood), and the
products of combustion of such fuels, can expose you to chemicals including carbon
black, which is known to the State of California to cause cancer, and carbon monox-
ide, which is known to the State of California to cause birth defects or other repro-
ductive harm.
For more information go to www.p65Warnings.ca.gov

5

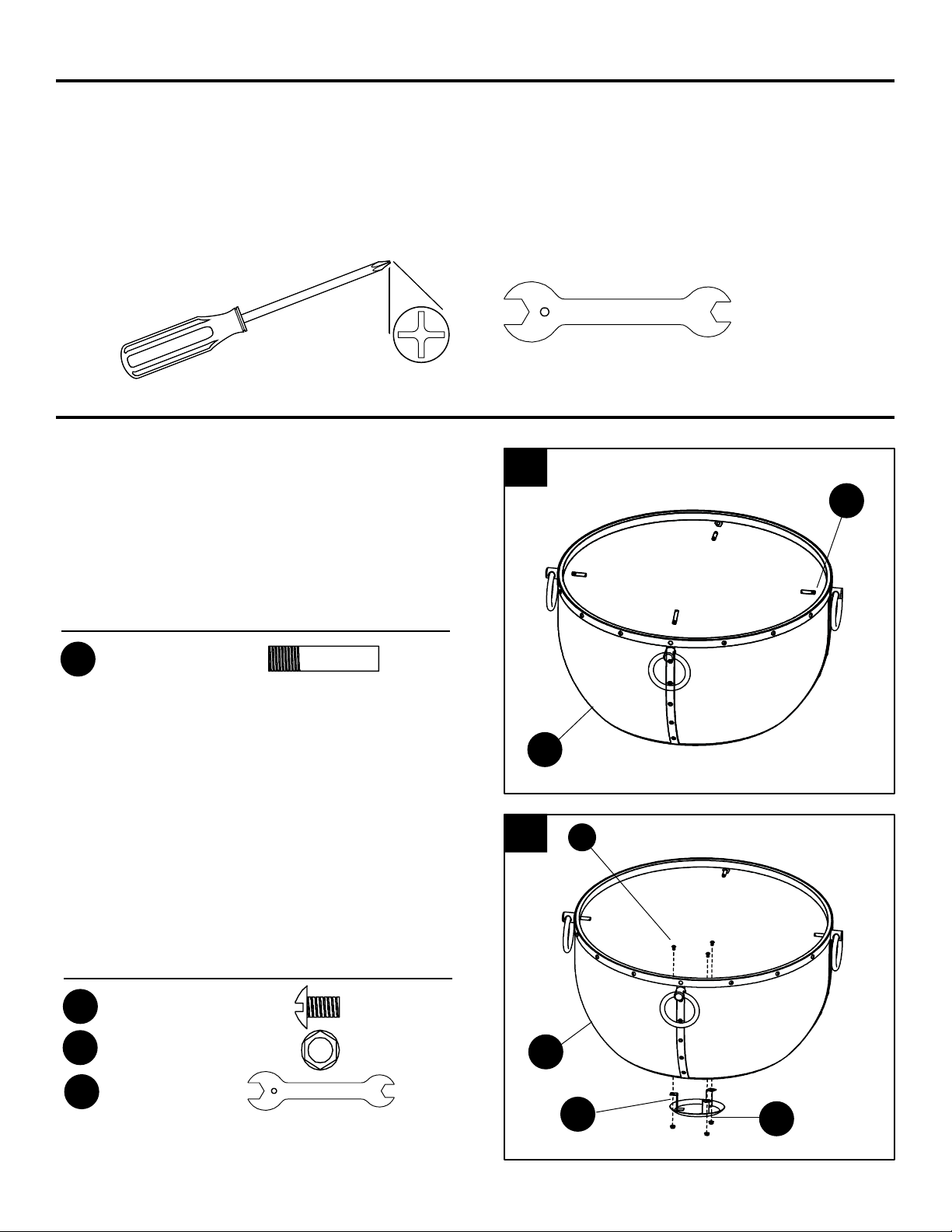

PREPARATION
ASSEMBLY INSTRUCTIONS
1. Insert M8x35mm threaded end of the pegs
(DD) into the prethreaded holes by hand in the
re bowl (C) until threads are tight.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 15 minutes
Tools Required for Assembly: Phillips Screwdriver (Not Included) and Wrench (Included)
EE
Hardware Used
DD M8x35mm
Threaded Peg x 4
2. Attach ash catcher (D) to re bowl (C) by
inserting M5x8mm bolts (AA) from inside the
re bowl and secure with M5 nuts (BB) from
underneath.
Secure with wrench (EE) and Phillips
Screwdriver.
EE
1
DD
C
2AA
Hardware Used
AA M5x8mm x 3
BB M5 Nut x 3
EE Wrench
C
DBB

6
ASSEMBLY INSTRUCTIONS

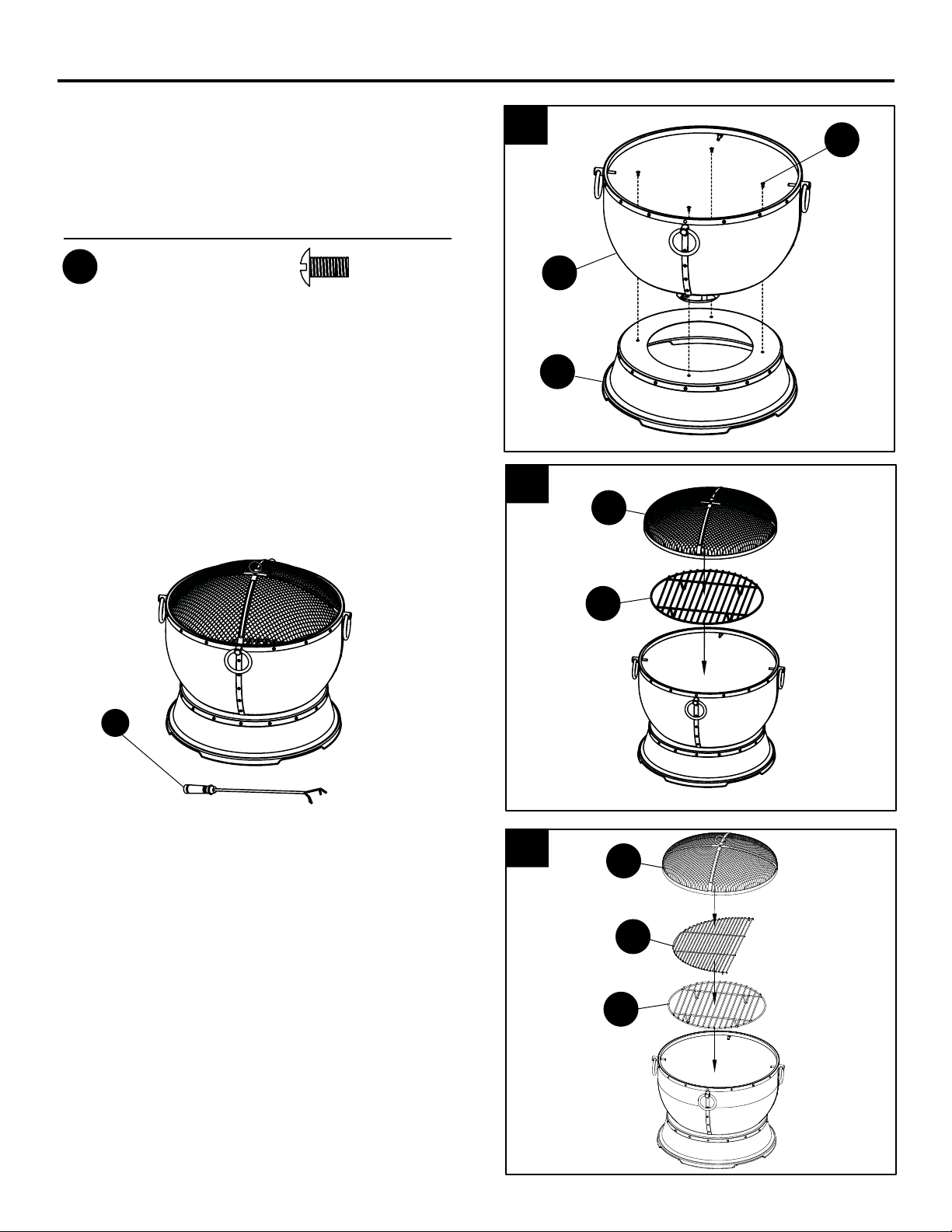

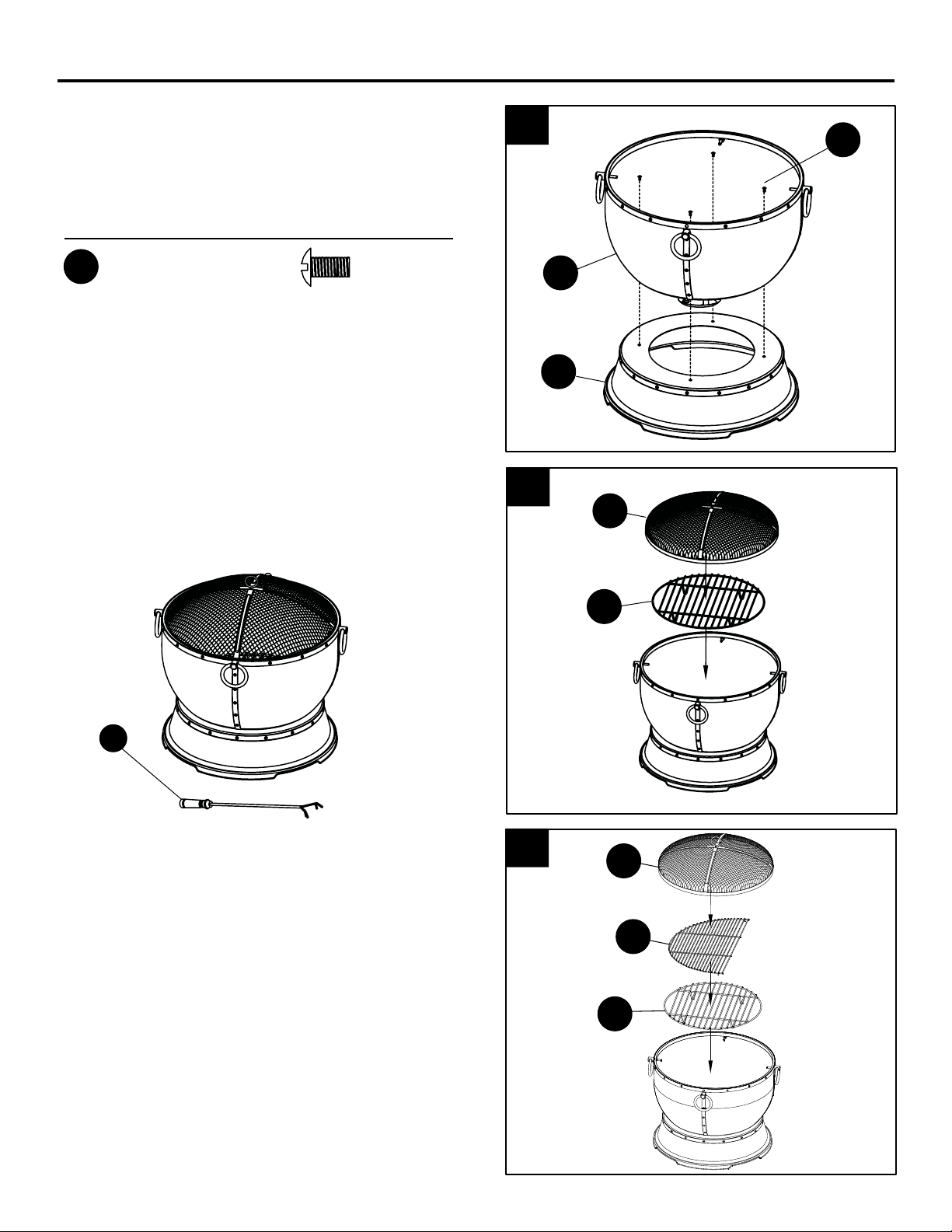

3. Attach the re bowl (C) to the base (E),
using M6x12mm bolts (CC). Tighten all bolts with
a Phillips Screwdriver.
4. For re pit use, put wood grate (B) into re
bowl assembly, put mesh cover (A) onto re
bowl assembly. Keep poker (F) near re pit for
use anytime.
3
F
4
5
Hardware Used
CC M6x12mm Bolt x 4
CC
C
E
B
A
5. NOTE: This assembly step is for model
number OFW316RA only. For barbeque use,
put wood grate (B) into re bowl assembly, put
the cooking grid (H) in re bowl, then put mesh
cover (A) onto re bowl assembly.
B
A
H

7

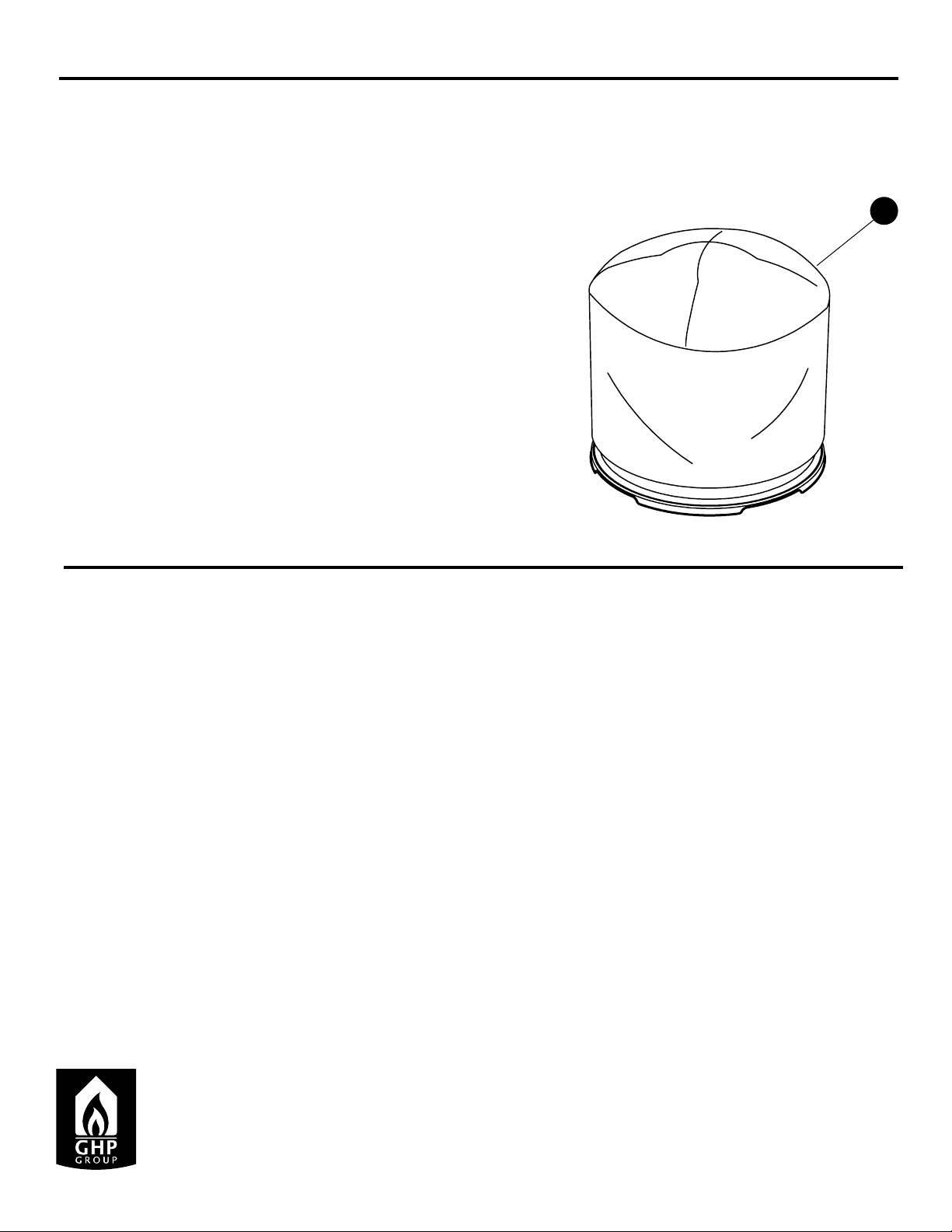

CARE AND MAINTENANCE
• Use a soft cloth to wipe re pit and poker.
• Do not attempt to clean while hot.
• Store in a cool, clean, dry place.
• Make sure that the re pit has cooled before placing Weather Resistant Cover (G) on the re pit.
• Clean ash catcher (D) after each use once ashes have cooled.
• To extend the life of your re pit, clean it after each use.
1-YEAR LIMITED FRAME WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or to obtain
warranty service, call 1-877-447-4768, Monday - Friday, 8:30 a.m. - 4:30 p.m. CST. This warranty
does not cover defects resulting from improper or abnormal use, misuse, accident, or alteration.
Failure to follow all instructions in the owner's manual will also void this warranty. The
manufacturer will not be liable for incidental or consequential damages, or common erosion of
outdoor products. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation may not apply to you. This warranty gives you
specic legal rights, and you may also have other rights which vary from state to state.
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
G

8

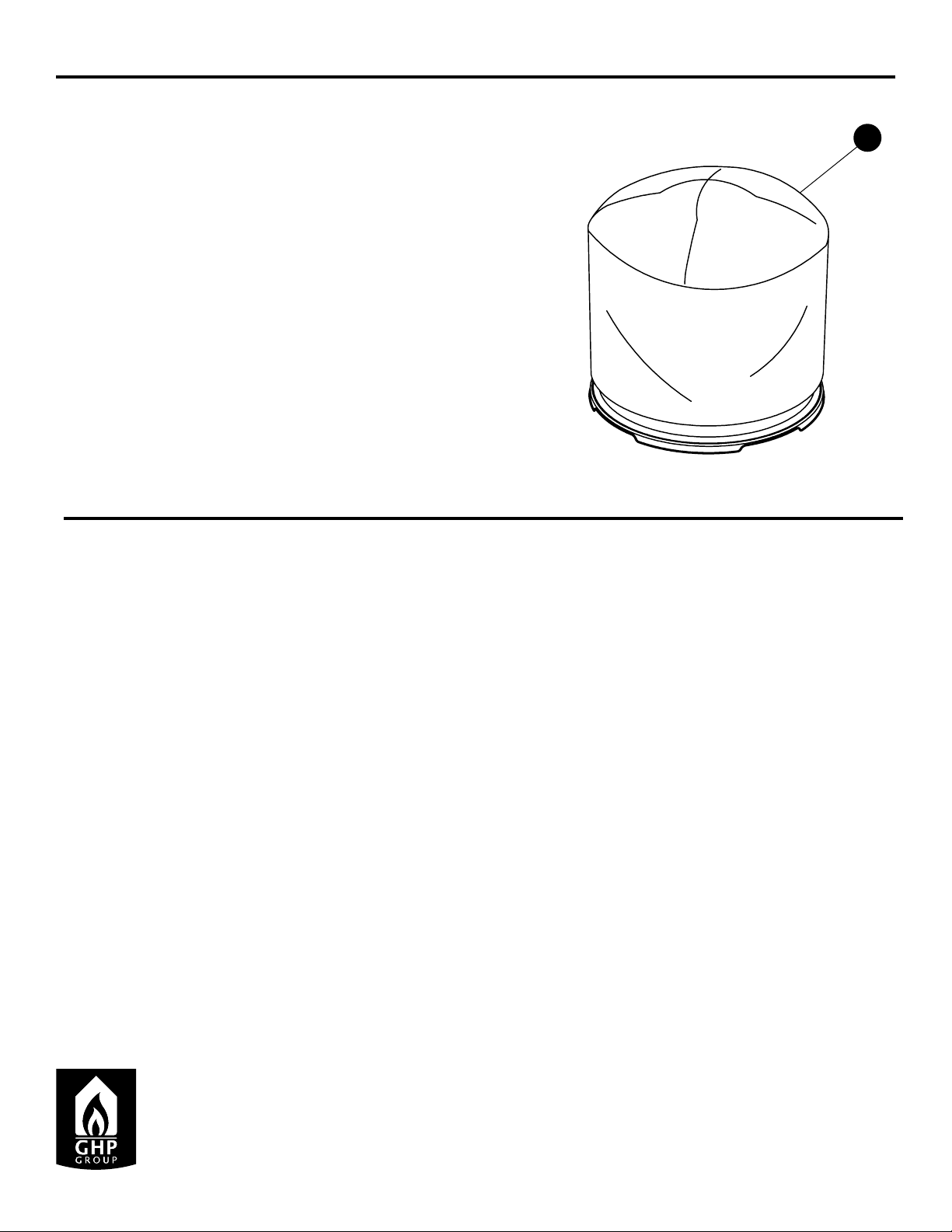

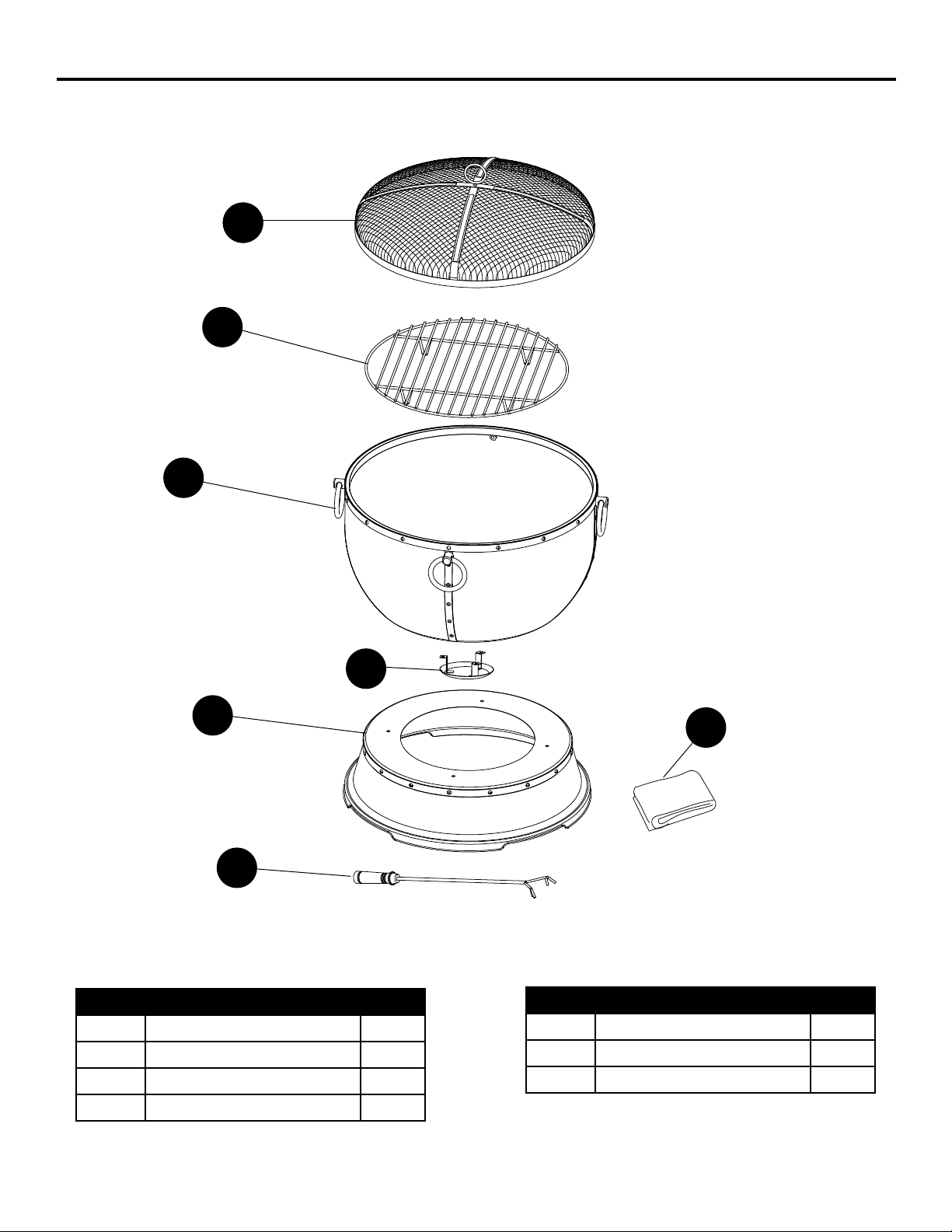

REPLACEMENT PARTS LIST OFW316RAN
For replacement parts, call our customer service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m.,
CST, Monday – Friday.
Printed in China
A
G
A
D
C
B
E
F
A
A
DD
EE
A
CC
A
A
AA
BB
PART DESCRIPTION PART #
A Mesh Cover 30-06-225
B Wood Grate 30-06-226
C Fire Bowl 30-06-228
D Ash Catcher 40-08-116
E Base 30-06-230
F Poker 40-04-409
GWeather Resistant Cover 30-06-232
AA - EE Hardware Pack 30-09-105
N/A Instruction Manual 30-10-053

9
A
A
DD
EE
A
CC
A
A
AA
BB
REPLACEMENT PARTS LIST OFW316RA
For replacement parts, call our customer service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m.,
CST, Monday – Friday.
Printed in China
A
G
A
D
H
B
C
E
F
PART DESCRIPTION PART #
A Mesh Cover 30-06-225
B Wood Grate 30-06-226
C Fire Bowl 30-06-228
D Ash Catcher 40-08-116
E Base 30-06-230
F Poker 40-04-409
GWeather Resistant Cover 30-06-232
HCooking Grid 30-06-375
AA - EE Hardware Pack 30-09-105
N/A Instruction Manual 30-10-053

10
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
¿Tiene preguntas, problemas o le faltan piezas? Antes de devolverlo al distribuidor,
llame a nuestro departamento de servicio al cliente al 1-877-447-4768 entre 8:30 a.m. y
4:30 p.m. CST, de Lunes a Viernes;o envíenos un correo electrónico a
[email protected].
BRASERO ATHENA
MODELO #OFW316RA / #OFW316RAN
30-10-053 Rev. 4/3/2018
English p. 1
Français p. 19

11

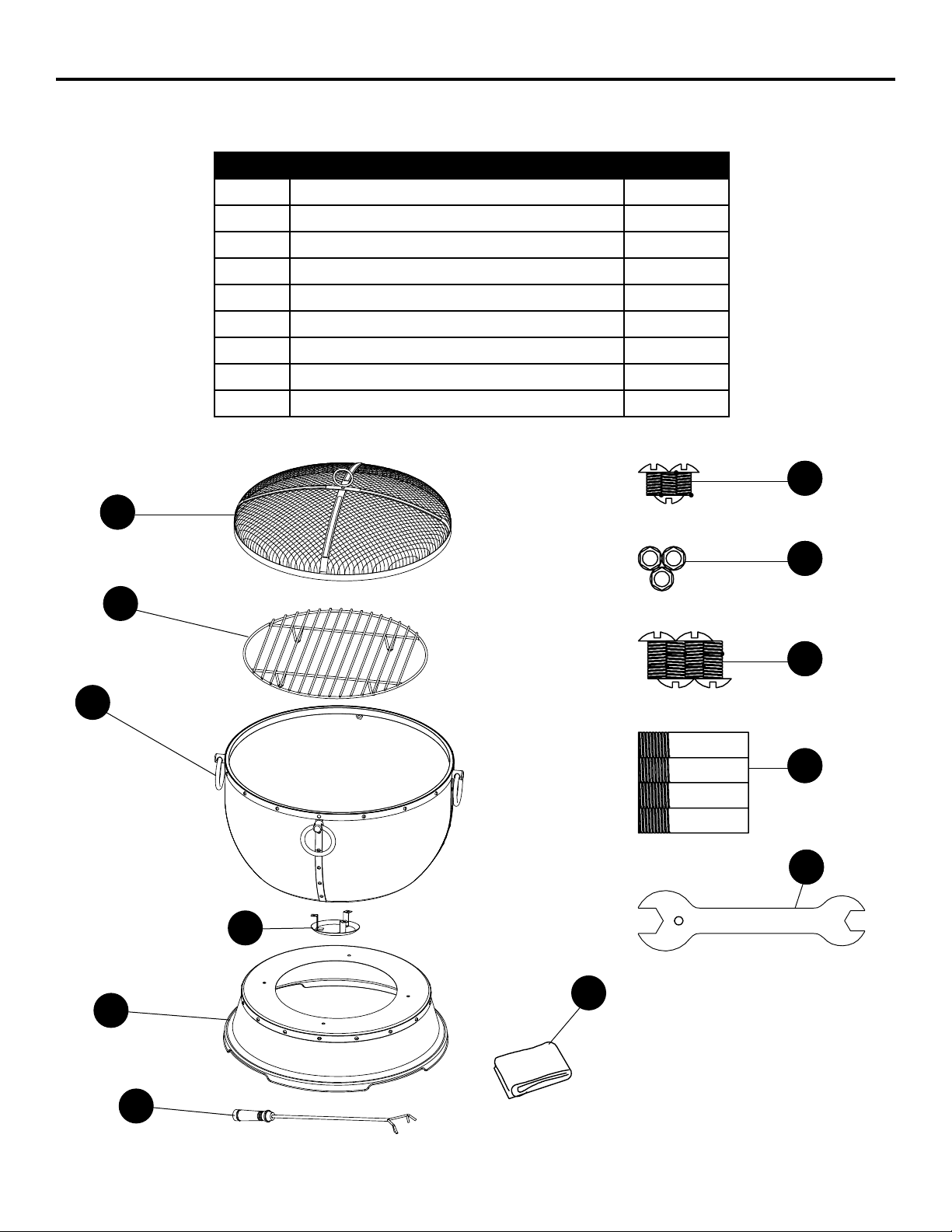

CONTENIDO DEL PAQUETE OFW316RAN
PIEZA DESCRIPCION CANTIDAD
E Base 1
F Atizador 1
G Resistente Cubrir Intemperie 1
PIEZA DESCRIPCION CANTIDAD
A Cubierta de Malla 1
B Rejilla de Madera 1
C Tazón de Fuego 1
D Colector de la Ceniza 1
A
G
A
D
B
C
E
F

12

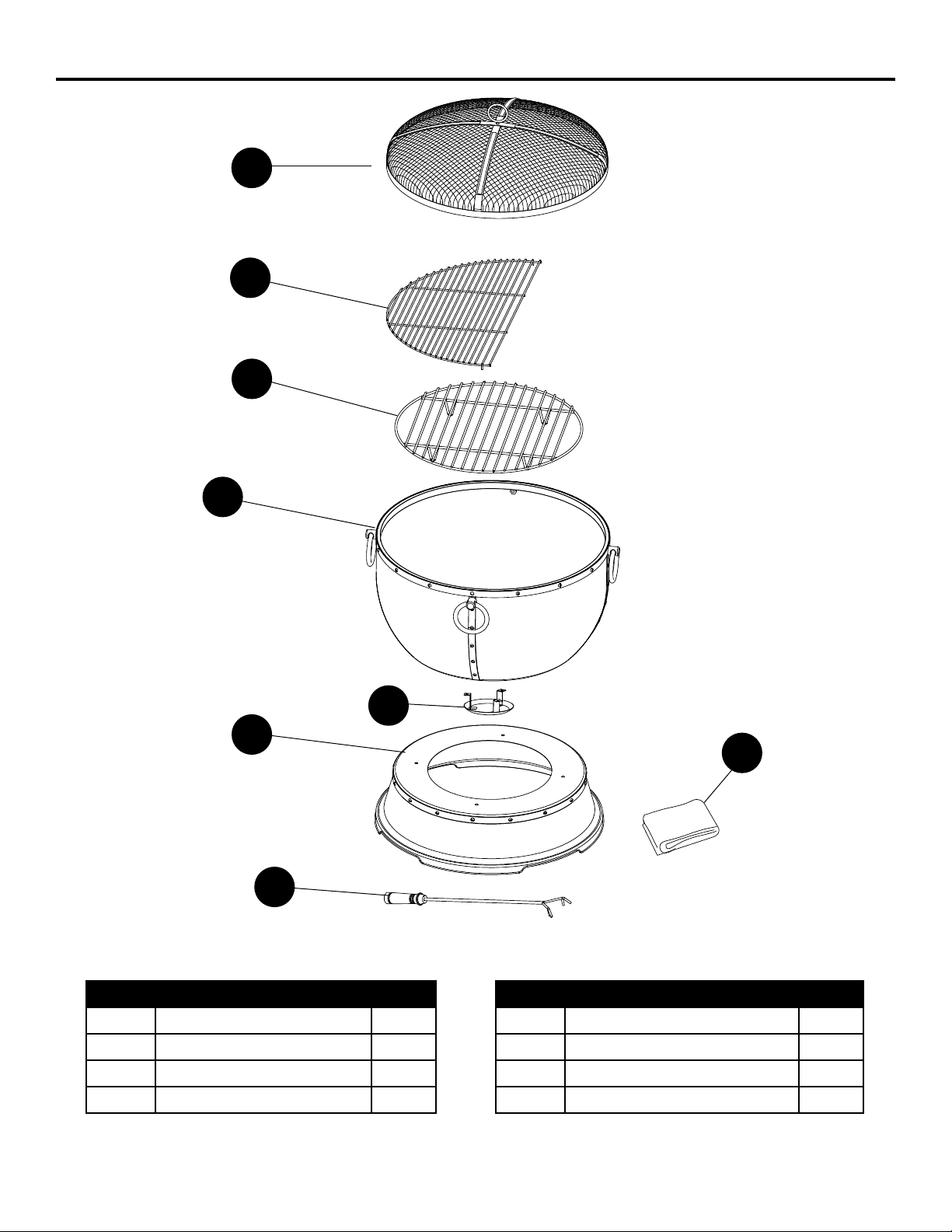

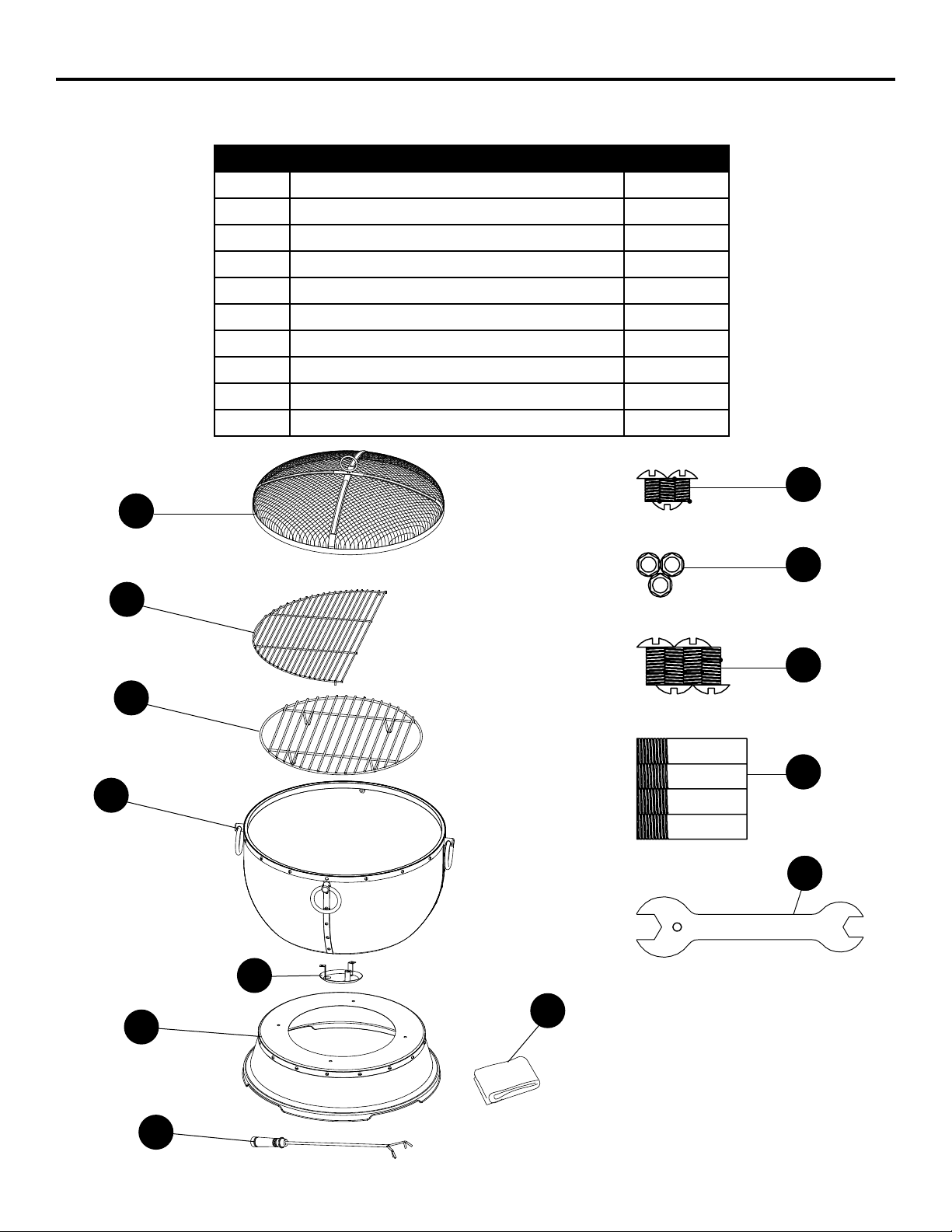

CONTENIDO DEL PAQUETE OFW316RA
A
G
A
D
H
B
C
E
F
PIEZA DESCRIPCION CANTIDAD
E Base 1
F Tisonnier 1
G Couverture Résistante 1
HParrilla de Cocción 1
PIEZA DESCRIPCION CANTIDAD
A Cubierta de Malla 1
B Rejilla de Madera 1
C Tazón de Fuego 1
D Colector de la Ceniza 1

13
ADITAMENTOS
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Si tiene alguna pregunta con respecto al producto, llame a nuestro Departamento de Servicio al Cliente
al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
ADVERTENCIAS:
• NO deje que los niños o las mascotas se acerquen al brasero sin supervisión.
• NO toque la supercie del brasero durante su uso.
• NO toque las manijas del aro cuando el brasero está encendido. Las manijas del aro pueden
alcanzar altas temperaturas, que podrían ocasionar lesiones graves si las manos no están
protegidas.
• PARA UTILIZAR SÓLO AL AIRE LIBRE. Quemar madera y carbón en un espacio cerrado puede
provocar la muerte. Produce monóxido de carbono, que es un gas inodoro.
• NUNCA encienda este unidad en vehículos, carpas, garajes ni áreas cerradas, o lugar cerrado.
PELIGRO DE EMISIÓN DE MONÓXIDO DE CARBONO.
• ¡NUNCA DEJE EL FUEGO DESATENDIDO!
• NUNCA coloque una cubierta sobre el brasero encendido. Asegúrese de que el brasero y la
cubierta de malla se hayan enfriado antes de colocar la funda.
• Cuando el brasero esté en uso, el soporte para el atizador de la cubierta de malla puede alcanzar
altas temperaturas, que podrían ocasionar lesiones graves si las manos no están protegidas.
Utilice un atizador al manipular la unidad.
• NO utilice el brasero debajo de líneas de energía o cables aéreos.
PRECAUCIONES:
• Debe tener a mano materiales adecuados para extinguir incendios.
• Asegúrese siempre de que la cubierta de malla esté bien sujeta sobre el contenedor de brasas
mientras el unidad esté en uso.
• Queme en el brasero solo madera dura estacionada o leña.
• NO intente mover el brasero cuando esté caliente o en uso.
• NO utilice gasolina ni kerosene para encender el fuego en el brasero.
• NO utilice este brasero de exterior debajo de techos ni cerca de estructuras combustibles que no
tengan protección. No lo use cerca o debajo de árboles o arbustos con ramas colgantes. NO use
la unidad en lugares donde haya hojas o césped alto que estén secos.
• Siempre utilice este brasero de exterior sobre una supercie dura, nivelada y no combustible,
como cemento, roca o piedra. Algunas supercies asfaltadas o pavimentadas no son aceptables
para tal n. NO utilice el brasero sobre pisos de madera.
• Ubique el brasero a una distancia mínima de 10 pies (3,05 metros) respecto de las paredes o
elementos combustibles durante su uso.
• El mango del atizador puede calentarse durante y después del uso.
• Utilice guantes resistentes al calor para manipular herramientas calientes.
INFORMACIÓN DE SEGURIDAD

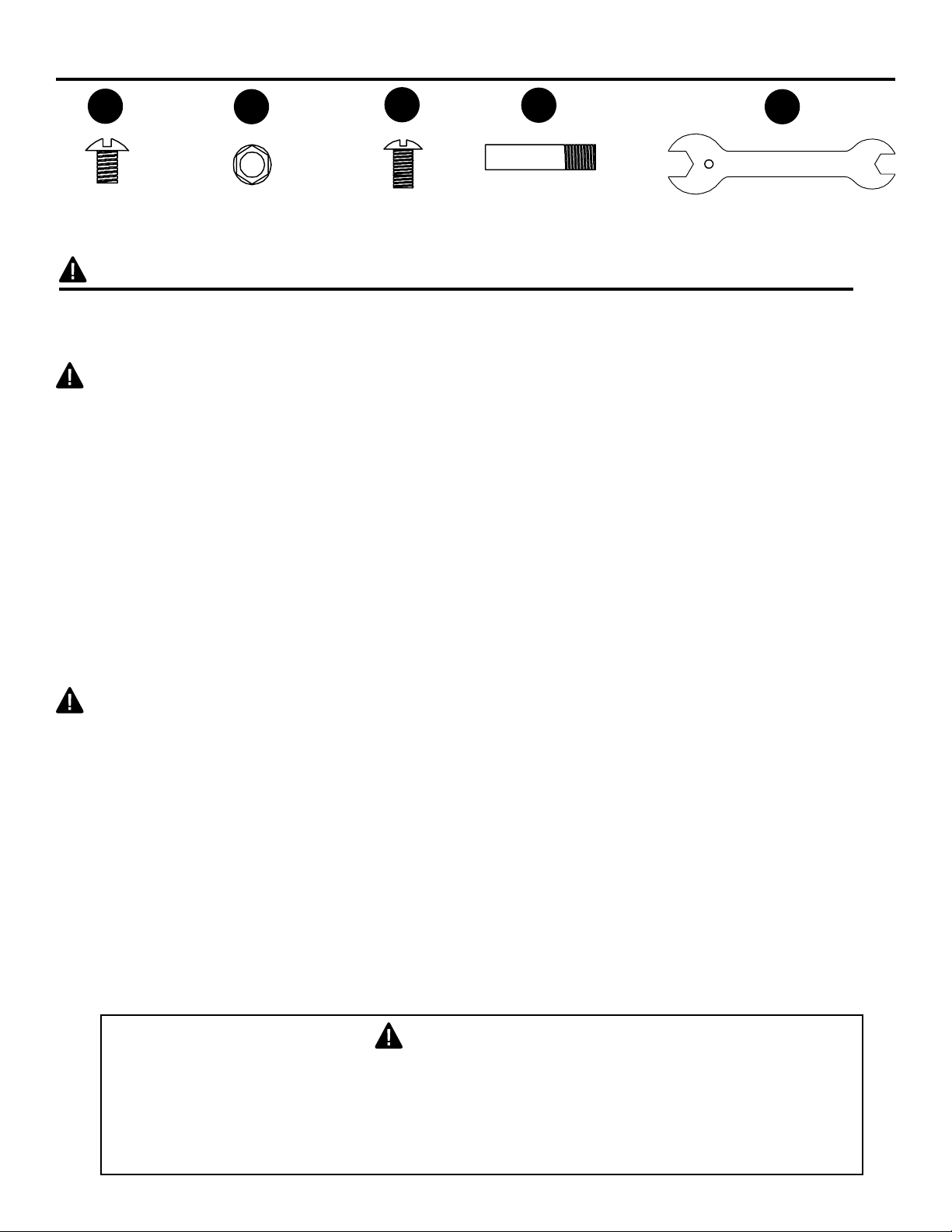

M5x8mm
Perno
Cant. 3
M5 Tuerca
Cant. 3
AA BB CC DD
M6x12mm
Perno
Cant. 4
M8x35mm
Clavija
Enroscada
Cant. 4
Llave
Cant. 1
EE
ADVERTENCIA
Este producto y los combustibles utilizados para poner en funcionamiento este produc-
to (carbon o madera) y los productos de la combustión de tales combustibles, pueden
exponerlo a sustancias químicas como el negro de carbón, que según el estado de
California, puede provocar cáncer, y el monóxido de carbono, que, según el estado de
California, puede provocar anomalías congénitas u otros daños reproductivos.
Para obtener más información, visite www.p65Warnings.ca.gov

14
PREPARACIÓN
INSTRUCCIONES DE ENSAMBLAJE
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos anteriores. No intente ensamblar el
producto si falta alguna pieza o si éstas están dañadas. Póngase en contacto con el departamento
de servicio al cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 15 minutes
Herramientas necesarias para el ensamblaje: Destornillador Phillips (no se incluye) y
Llave (se incluye)
EE
1. Inserte M8x35mm extremo roscado de las
espigas (DD) en los oricios pretaladrados a
mano en el receptáculo de fuego (C) hasta que la
rosca apretada.
EE
Aditamentos utilizados
DD M8x35mm
Clavija enroscada x 4
2. Ajuste el receptor de ceniza (D) al tazón de
fuego (C) insertando tornillos M5x8mm (AA)
desde adentro del tazón de fuego y asegúrelo
con tuercas M5x8mm (BB) desde abajo. Asegure
con la llave (EE) y Destornillador Phillips.
1
DD
C
2AA
Aditamentos utilizados
AA M5x8mm Perno x 3
BB M5 Tuerca x 3
EE Llave
C
DBB

15
INSTRUCCIONES DE ENSAMBLAJE
3. Ajuste el tazón de fuego (C) a la base (E),
usando tornillos M6x12mm (CC). Aprete todos
los tornillos con Destornillador Phillips.
4. Para el uso del fogón, coloque la rejilla
de madera (B) dentro del tazón de fuego
ensamblado, coloque la cubierta de malla (A)
en el tazón de fuego ensamblado. Mantenga el
atizador (F) cerca del fogón para usar en todo
momento.
3
F
4
Aditamentos utilizados
CC M6x12mm Perno x 4
CC
C
E
B
A
5. NOTA: Este paso de montaje es sólo para
los número de modelo OFW316RA. Para el uso
de barbacoa, coloque la rejilla de madera (B) dentro
del tazón de fuego ensamblado, ponga la parrilla de
cocción (H) en el fuego, luego ponga coloque la cu-
bierta de malla (A) en el tazón de fuego ensamblado.
5
B
A
H

16
CUIDADO Y MANTENIMIENTO
GARANTÍA LIMITADA DE UN AÑO PARA LA ESTRUCTURA
Si en el lapso de un año a partir de la fecha de compra original este artículo falla debido a
un defecto en el material o la mano de obra, lo reemplazaremos o repararemos sin cargos a
nuestra discreción. Para hacer un pedido de las piezas o para obtener el servicio de garantía,
llame al 1-877-447-4768, de lunes a viernes, de 8:30 a.m. a 4:30 p.m., hora central estándar.
Esta garantía no cubre defectos que sean producto de un uso incorrecto o anormal, uso
indebido, accidente o alteración. No seguir todas las instrucciones del manual del propietario
también anulará esta garantía. El fabricante no es responsable por daños indirectos,
accidentales o fortuitos o por la erosion comun del medio ambiente. Algunos estados no
permiten la exclusión o limitación de los daños accidentales o resultantes, de modo que las
limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos
legales especícos, pero podría tener también otros derechos que varían según el estado.
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
• Use un paño suave para limpiar el fogón y el atizador.
• No intente limpiar el fogón cuando esté caliente.
• Almacenelo en un lugar fresco, limpio y seco.
• Asegúrese de que la chimenea esta fría antes de colocar
Weather Cover Resistente (G) en el pozo de fuego.
• Limpie la bandeja de las cenizas (D) después de cada uso,
vez que las cenizas se hayan enfriado.
• Para extender la vida útil de fogón, limpielo despues
de cadauso.
G

17
LISTA DE PIEZAS DE REPUESTO OFW316RAN
Para obtener piezas de repuesto, llame a nuestro departamento de servicio al cliente al
1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
A
A
DD
EE
A
CC
A
A
AA
BB
PIEZA DESCRIPCION PIEZA #
A Cubierta de Malla 30-06-225
B Rejilla de Madera 30-06-226
C Tazón de Fuego 30-06-228
D Colector de la Ceniza 40-08-116
E Base 30-06-230
F Atizador 40-04-409
G Resistente Cubrir Intemperie 30-06-232
AA - EE Paquete de herramientas y tornillería 30-09-105
N/A Manual de instrucciones 30-10-053
A
G
A
D
C
B
E
F

18
LISTA DE PIEZAS DE REPUESTO OFW316RA
Para obtener piezas de repuesto, llame a nuestro departamento de servicio al cliente al
1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
Impreso en China
A
A
DD
EE
A
CC
A
A
AA
BB
PIEZA DESCRIPCION PIEZA #
A Cubierta de Malla 30-06-225
B Rejilla de Madera 30-06-226
C Tazón de Fuego 30-06-228
D Colector de la Ceniza 40-08-116
E Base 30-06-230
F Atizador 40-04-409
GResistente Cubrir Intemperie 30-06-232
HParrilla de Cocción 30-06-375
AA - EE Paquete de herramientas y tornillería 30-09-105
N/A Manual de instrucciones 30-10-053
A
G
A
D
H
B
C
E
F

19
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Questions, problèmes, pièces manquantes? Contactez notre service à la clientèle
avant de retourner l’article chez le détaillant : 1-877-447-4768 8h30 à 16h30 HNC
du lundi au vendredi ou envoyez-nous un courriel [email protected].
FOYER EXTÉRIEUR ATHÉNA
MODÈLE #OFW316RA / #OFW316RAN
30-10-053 Rev. 4/3/2018
English p. 1
Español p. 10

20
CONTENU DE L’EMBALLAGE OFW316RAN
PIÈCE DESCRIPTION QTE.
E Base 1
F
Tisonnier
1
G Couverture Résistante 1
PIÈCE DESCRIPTION QTE.
A Couverture de Maille 1
B
Grille à Bois
1
CBol D’incendie 1
D L'attrape-cendres 1
A
G
A
D
B
C
E
F
