Portfolio LWS2495A User manual

SEMI-FLUSHMOUNT
CEILING FIXTURE
1
ITEM #
0551119
MODEL # LWS2495A
Français p. 9
18Español p.
EB131108 Lowes.com/portfolio
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -
5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Portfolio ® is a registered trademark
of LF, LLC. All Rights Reserved.

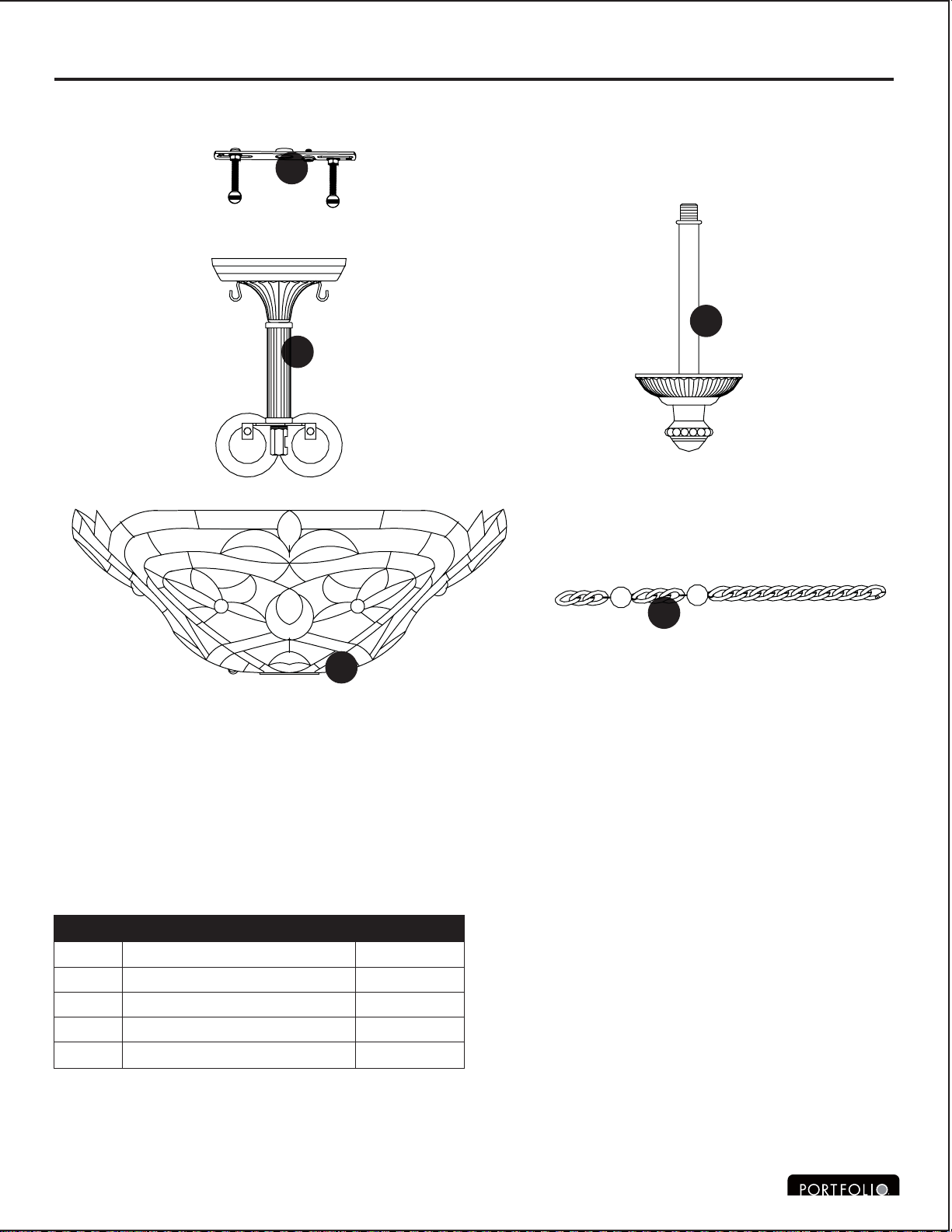

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A1
1
1
B
C1D
E
Shade
Fixture Body
Stem Assembly
Crossbar Assembly
3
Chain
A
B
C
D
E
B
Lowes.com/portfolio

HARDWARE CONTENTS (shown actual size)
3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 30 - 45 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers
Outlet
Box
Screw
Qty. 2
CCAA BB
Wire
Connector
Qty. 3
Green Ground
Screw
[preassembled
to Crossbar (A)]
Qty. 1
Lowes.com/portfolio

4

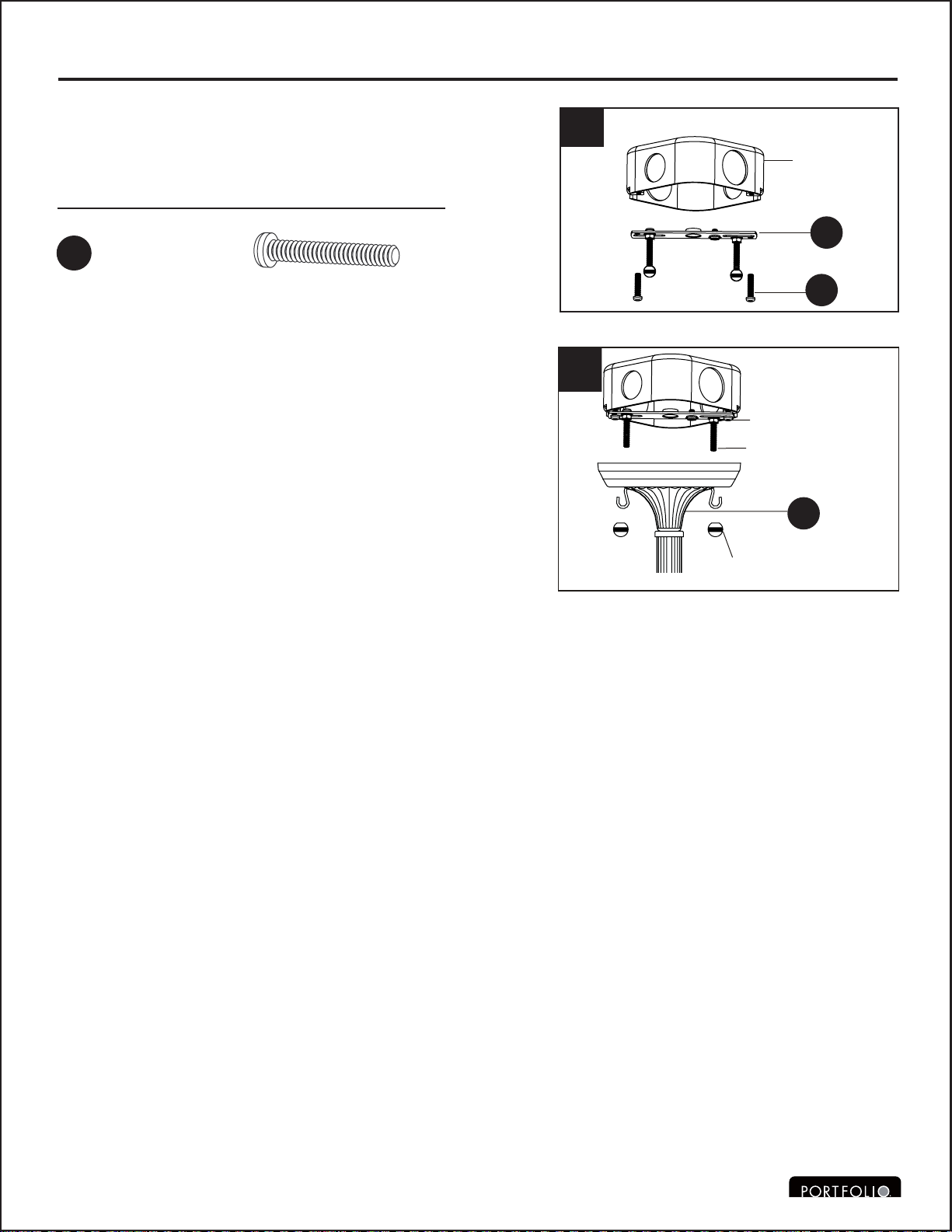

ASSEMBLY INSTRUCTIONS
x 2
Hardware Used
1
1. Secure the crossbar assembly (A) to the outlet box
(not included) with outlet box screws (CC). Tighten
until snug.
Outlet Box
Screw
CC CC
A
Outlet Box
B
Mounting Ball
Mounting
Screw
2. Remove mounting ball from crossbar assembly (A).
Fit fixture body (B) over the mounting screw on
crossbar assembly (A) and secure with mounting
ball. Note: The ceiling canopy of the fixture body (B)
should be snug against the ceiling and the mounting
ball. If not, adjust the length of the nipple on
crossbar assembly (A) by unscrewing the
preassembled hex nut and lock washer and then
screwing the mounting screw in or out of the
crossbar until the correct length is achieved.
Once the ceiling canopy of fixture body (B) is
secure, remove the mounting ball and fixture body
(B) and proceed to step 3.
Lowes.com/portfolio
AA
BB
3. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (A) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar (A), it is imperative the outlet
box in your home be properly grounded.
Connect the neutral WHITE or RIBBED side
fixture wire to the neutral usually WHITE wire
from the outlet box. Connect the hot BLACK
or SMOOTH side fixture wire to the hot
usually BLACK wire from the outlet box.
Fasten wires together with a wire
connector (BB) and tightly wrap wire connector
(BB) with electrical tape (not included).
3
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR
BB
AA
Hardware Used
x 1
Green
Ground
Screw
x 3
Wire
Connector
662
Hex Nut and
Lock Washer

5
ASSEMBLY INSTRUCTIONS
4
B
B
Mounting Ball
Mounting
Screw
Coupling
4. Remove the finial, cap, hex nut and flat washer from
the stem assembly (D).
Stem
Stem
Hex Nut
Cap
Finial
Flat
Washer
Lowes.com/portfolio
D
665
666
6.
5. Carefully tuck all wires into the outlet box and
position the ceiling canopy of fixture body (B)
over the outlet box. Align the holes in the
ceiling canopy with the mounting screws, then
attach fixture body (B) using the previously
removed mounting balls. Hand tighten until
snug.
Screw the beaded end of the stem into the
coupling on fixture body (B). Hand tighten
until snug.

6
ASSEMBLY INSTRUCTIONS
7
7. Place the shade (C) and the previously removed flat
washer onto the stem, securing with the previously
removed hex nut. Hand tighten until snug.
8. Attach the short link of chain (E) onto the hook on
fixture body (B), then attach the other end of chain
(E) to the loop inside shade (C). Repeat for
remaining chains (E).
C
9
9. Place the previously removed cap over the stem
protruding from the shade (C), securing with the
previously removed finial. Hand tighten until snug.
C
10
Stem
Stem
Cap
Finial
Lowes.com/portfolio
668
Hex Nut
Flat Washer
E
C
B
10. Install the bulbs (not included). Use 75-watt max.
standard-base incandescent bulbs or 18-watt
max. standard-base spring self-ballasted CFLs.

CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
Crossed wires or power wire is
grounding out. Check wire connection.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
one (1) year from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
7Lowes.com/portfolio

Crossbar Assembly
Shade
REPLACEMENT PARTS LIST
8
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
A
BB
C
9582KIT
G3786SH
PART DESCRIPTION NUMBER
A
BB
C
Printed in China
Portfolio®is a registered trademark
of LF, LLC. All Rights Reserved.
Lowes.com/portfolio
Wire Connector
CC Outlet Box Screw
CC

9
JOINDRE LE REÇU ICI
Numéro de série Date d’achat
ARTICLE N ° 0551119
MODÈLE N° LWS2495A
Portfolio® est une marque déposée de
LF, LLC. Tous droits réservés.
Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à
votre détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 18 h
(HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
PLAFONNIER
SEMI-ENCASTRÉ
Lowes.com/portfolio

CONTENU DE L'EMBALLAGE
10
PIÈCE DESCRIPTION QUANTITÉ
A1
1
1
B
C1
3
D
E
Corps du luminaire
Abat-jour
Ensemble de traverse
Ensemble de tiges
Chaîne
A
B
C
D
E
B
Lowes.com/portfolio

Lowes.com/portfolio
QUINCAILLERIE INCLUSE (grandeur réelle)
CONSIGNES DE SÉCURITÉ
PREPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Durée d'assemblage prévue: 30 à 45 minutes.
Outils requis pour l'assemblage (non compris) : Tournevis plat, Tournevis cruciforme, Pinces,
Cisaille, Ruban isolant, Lunettes de sécurité, Échelle.
Outils utiles (non compris) : Pinces à dénuder
11
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
MISE EN GARDE
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
Vis de mise à
la terre verte
(préassemblée
au support de
montage [A])
Qty. 1
Capuchon
de
connexion
Qty. 3
Vis pour
boîte de
sortie
Qty. 2
CCAA BB

12
Boîte de
sortie
INSTRUCTIONS POUR L’ASSEMBLAGE
1
1. Fixez l’ensemble de traverse (A) à la boîte de sortie
(non incluse) à l’aide des vis pour boîte de sortie
(CC). Serrez fermement.
CC
A
B
Écrou à boule
Vis de
montage
Écrou hexagonal
et rondelle de
blocage
2. Retirez l’écrou sphérique de l’ensemble de traverse
(A). Placez le corps du luminaire (B) sur la vis de
montage de l’ensemble de traverse (A) et fixez le
tout à l’aide de l’écrou sphérique. Remarque : Le
couvercle du corps du luminaire (B) devrait être
collé contre le plafond et l’écrou sphérique. Si ce
n’est pas le cas, ajustez la longueur de la tige filetée
de l’ensemble de traverse (A). Pour ce faire,
dévissez l’écrou hexagonal et la rondelle de blocage
préassemblés, puis vissez ou dévissez la vis de
montage jusqu’à ce que vous obteniez la longueur
adéquate.
Une fois le couvercle du corps du luminaire (B) bien
fixé, retirez l’écrou sphérique et le corps du
luminaire (B) et passez à l’étape 3.
Lowes.com/portfolio
x 2
Quincaillerie utilisée
Vis pour
boîte de
sortie
CC
662

13
INSTRUCTIONS POUR L’ASSEMBLAGE
Lowes.com/portfolio
Capuchon de
connexion
Vis de mise à
la terre verte
Quincaillerie utilisée
3
AA x 1
Fil blanc de la
boîte de sortie
Fil noir de la
boîte de sortie
Fil noir ou lisse
sur le côté
Fil du luminaire
Fil de mise à la terre
dénudé ou vert de
la boîte de sortie
Fil de mise à la terre
dénudé ou vert de la
boîte de sortie
Fil de mise à la
terre dénudé ou
vert du luminaire
Fil blanc ou
rainuré sur le
côté du luminaire
OU
BB x 3
BB
Fixez le fil de mise à la terre à la vis de mise à
la terre verte (AA) de la traverse A) ou au fil de
mise à la terre de la boîte de sortie (fil
habituellement VERT ou DÉNUDÉ). Si vous
attachez le fil de mise à la terre du luminaire à
la traverse (A), il est essentiel que la boîte de
sortie de votre maison soit correctement mise
à la terre. Raccordez le fil neutre du luminaire
(BLANC ou RAINURÉ sur le côté) au fil neutre
(généralement BLANC) de la boîte de sortie.
Raccordez le fil chargé du luminaire (NOIR ou
LISSE sur le côté) au fil chargé (généralement
NOIR) de la boîte de sortie. Joignez les deux
fils au moyen d’un capuchon de connexion
(BB), et couvrez le capuchon de ruban isolant
(non inclus) en serrant bien.
3.
AA
Retirez l’embout, le couvercle, l’écrou hexagonal,
la rondelle plate et la rondelle en caoutchouc de
l’ensemble de tiges (I).
4.
Tige
Écrou hexagonal
Capuchon
Embout décoratif
Rondelle plate
4
D

14
INSTRUCTIONS POUR L’ASSEMBLAGE
7
7. Placez l’abat-jour (C) et la rondelle plate retirée
précédemment sur la tige, puis fixez-les à l’aide de
l’écrou hexagonal retiré précédemment. Serrez
fermement à la main.
C
5. Insérez soigneusement tous les fils dans la boîte de
sortie, puis placez le couvercle du corps du
luminaire (B) sur la boîte de sortie. Alignez les trous
du couvercle du luminaire avec les vis de montage,
puis fixez le corps du luminaire (B) à l’aide des
écrous sphériques retirés précédemment. Serrez
fermement à la main.
6. Vissez l’extrémité cannelée de la tige au raccord du
corps du luminaire (B). Serrez fermement à la main. B
B
Écrou à boule
Vis de
montage
Lowes.com/portfolio
Tige
Tige
Écrou hexagonal
Rondelle plate
665
666

15
INSTRUCTIONS POUR L’ASSEMBLAGE
8. Suspendez le petit maillon de la chaîne (E) au
crochet du corps du luminaire (B), puis fixez l’autre
extrémité de la chaîne (E) à l’anneau de suspension
situé à l’intérieur de l’abat-jour (C). Répétez cette
étape pour les autres chaînes (E).
9
9. Placez le couvercle retiré précédemment sur la tige
dépassant de l’abat-jour (C), puis fixez-le à l’aide de
l’embout retiré précédemment. Serrez fermement à
la main.
C
10
Lowes.com/portfolio
668
E
C
B
10. Posez les ampoules (non incluses). Utilisez des
ampoules à incandescence à culot standard d’un
maximum de 75 watts ou des ampoules
fluocompactes à culot standard avec ballast
intégré d’un maximum de 18 watts.
Tige
Capuchon
Embout décoratif

16
SOINET ENTRETIEN
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
Les fils sont croisés ou le fil
d'alimentation se met à la terre. Vérifiez la connexion des fils.
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant un (1) an à compter de la date d'achat. Si pendant cette période, le produit s'avère
défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être retourné, avec
une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au lieu de l'achat.
Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son prix d'achat
original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent défectueux à
cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise manipulation et/ou
installation et exclut spécifiquement la responsabilité pour les dommages directs, consécutifs ou
indirects. Puisque certaines provinces ne permettent pas les exclusions ou les restrictions d'une
garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas s'appliquer à votre
cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir d'autres droits qui
varient d'une province à l'autre.
Lowes.com/portfolio

LISTE DES PIÈCES DE RECHANGE
17
Ensemble de traverse
Abat-jour
Portfolio® est une marque déposée de
LF, LLC. Tous droits réservés.
Capuchon de connexion
Vis pour boîte de sortie
A
BB
CC
C
9582KIT
G3786SH
PIÈCE DESCRIPTION NOMBRE
Imprimé en Chine
Lowes.com/portfolio
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 800 643-0067,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
A
BB
C
CC

18
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
MODELO #LWS2495A
ARTÍCULO # 0551119
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067, de lunes a jueves de 8 a.m. a 6
p.m. y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
Portfolio® es una marca registrada de
LF, LLC. Todos los derechos reservados.
LAMPARA CON MONTAJE
SEMI-EMPOTRADO
EN EL CIELO RASO
Lowes.com/portfolio

CONTENIDO DEL PAQUETE
19
A
B
C
D
E
B
Lowes.com/portfolio
A1
1
1
1
3
B
C
D
E
Pantalla
Cuerpo de la lámpara
Ensamble de la placa perforada
Cadena
Ensamble del vástago
PIEZA DESCRIPCIÓN CANTIDAD

Lowes.com/portfolio
ADITAMENTOS (se muestra en tamaño real)
20
INFORMACIÓN DE SEGURIDAD
PREPARACION
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos mencionados anteriormente. No
intente ensamblar el producto si falta alguna pieza o si éstas están dañadas.
Tiempo de ensamblado aproximado: entre 30 y 45 minutos.
Herramientas necesarias para el ensamblado (no incluidas): destornillador de
cabeza plana, Destornillador Phillips, Pinzas, Cinta aisladora, Tenazas, Gafas de
seguridad, Escalera.
Herramientas útiles (no incluidas): pinzas pelacable
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• RIESGO DE DESCARGA ELECTRICA: antes de comenzar con la instalación, desconecte la
electricidad en la caja de interruptores o caja de fusibles principal.
• RIESGO DE INCENDIO: utilice bombillas que coincidan con las marcas y/o rótulos de la
lámpara.
PRECAUCION
• Para su seguridad, lea todas las instrucciones antes de comenzar con la instalación.
• Si tiene dudas acerca de la instalación eléctrica, comuníquese con un electricista profesional.
• Desconecte la electricidad en la lámpara antes de reemplazar la(s) bombilla(s).
Tornillo para
la caja
de salida
Qty. 2
Conector
de cables
Qty. 3
Tornillo verde
de puesta
a tierra
[preensamblado
a la placa
perforada (A)]
Qty. 1
CCAA BB
