Power Fist 8384513 User manual

User Manual
8384513V 2.0
Please read and understand all instructions before use.
Retain this manual for future reference.
3/8"
Corded Drill

3
For technical questions call: 1-800-665-8685
V 2.0 8384513
3/8"
Corded Drill
SPECIFICATIONS
Voltage 120V- 60 Hz
No load Speed 0 to 750 RPM
Max. drilling capacity
Wood 1"
Steel 3/8"
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. Keep this manual for the safety warnings
and precautions, operating, inspection and maintenance instructions. When using this tool, basic precautions
should always be followed to reduce the risk of personal injury and/or damage to the equipment. Note that when
this manual refers to a part number, it refers to the parts list included. Before allowing someone else to use this
tool, make sure they are aware of all safety information.
WORK AREA
1. Keep your work area clean and well lit. Cluttered and dark areas invite accidents.
2. Operate in a safe work environment. Do not use machines or air tools in damp or wet locations. Do not
expose to rain. Do not use power tools in the presence of flammable gases or liquids.
3. Keep children, bystanders and visitors away from the work area. Do not let them handle tools or extension
cords. No one should be in the work area if they are not wearing suitable protective equipment.
4. Store unused equipment. When not in use, tools must be stored in a dry location to prevent rust. Always
lock up tools and keep them out of reach of children.

3/8" Corded Drill
4For technical questions call: 1-800-665-8685
8384513V 2.0
PERSONAL SAFETY
1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection.
Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection.
Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood
chips. Protect your head from falling objects by wearing a hard hat. Wear an ANSI approved dust mask or
respirator when working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs.
Protective, electrically non-conductive clothes and non-skid footwear are recommended when working. Wear
steel toed boots to prevent injury from falling objects.
2. Do not over reach; keep proper footing and balance at all times. Proper footing and balance enables better
control of the tool in unexpected situations.
3. Keep any articles of clothing, jewelry, hair etc. away from moving parts. These can be caught in moving
parts, resulting in damage to the tool and/or serious injury.
4. Stay alert, watch what you are doing and use your common sense. Do not operate any machine or tool when
you are tired, under the influence of drugs, alcohol or medications.
5. Use clamps or other practical ways to secure and support the work piece to a stable platform. Holding the
work piece by hand or against your body is unstable and may lead to loss of control.
6. Do not allow the spray to strike you and do not spray toward people or animals. Do not spray the tool itself
or any electrical source.
ELECTRICAL SAFETY
1. Disconnect power supply. Disconnect from power supply when not in use, before cleaning, servicing or
changing any parts or accessories.
2. Protect yourself against electric shocks when working on electrical equipment. Avoid body contact with
grounded surfaces such as pipes, radiators, cooking stoves and refrigerators. There is an increased chance
of electrical shock if your body is grounded.
3. Double insulated tools are equipped with a polarized plug (one blade is wider than the other). This plug will
fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does
not fit, contact a qualified electrician to install a polarized outlet. Do not change the plug in any way. Double
insulation eliminates the need for a three wire grounded power cord and grounded power supply system.
4. Grounded tools must be plugged into an outlet properly installed and grounded in accordance with all codes
and ordinances. Never remove the grounding prong or modify the plug in any way. Do not use any adapter
plugs. Check with a qualified electrician if you are in doubt as to whether the outlet is properly grounded. If
the tool should electronically malfunction or break down, grounding provides a low resistance path to carry
electricity away from the user.
5. Do not abuse the cord. Never use the cord to carry the tools or pull the plug from an outlet. Keep cord away
from heat, oil, sharp edges or moving parts. Do not operate this tool if the power cord is frayed or damaged.
Replace damaged cords immediately. Damaged cords increase the risk of electric shock. Do not modify the
plug in any way.
7. When operating a power tool outside, use an outdoor extension cord marked “W-A” or “W”. These cords are
rated for outdoor use and reduce the risk of electric shock. Use in conjunction with a Ground Fault Circuit
Interrupter (GFCI). If operating a power tool in a damp location is unavoidable, the use of a GFCI reduces the
risk of electric shock. It is recommended that the GFCI should have a rated residual current of 30 mA or less.
8. Avoid using an unnecessarily long extension cord. Choose a cord that is appropriate for the situation, as a
cord that is too long and running across the floor can be more dangerous than helpful. Using a cord that is
too long or too thin could damage the tool. Unroll the cord completely to prevent it from overheating.
9. Place the electrical cord in a position that prevents it from coming into contact with the tool and from getting
caught by the work piece. The cord should always stay behind the tool.

3/8" Corded Drill
5
For technical questions call: 1-800-665-8685
8384513 V 2.0
VIBRATION PRECAUTIONS
This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent
physical injury, particularly to the hands, arms and shoulders.
1. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and
then have regular medical check ups to ensure medical problems are not being caused by or worsened from
tool use. Pregnant women or people who have impaired blood circulation to the hands, past hand injuries,
nervous system disorders, diabetes or Raynaud’s Disease should not use this tool. If you feel any medical
symptoms related to vibrations (such as tingling, numbness, and white or blue fingers), seek medical
attention as soon as possible.
2. Do not smoke during use. Nicotine reduces the blood flow to the hands and fingers, increasing the risk of
vibration-related injury.
3. Wear suitable gloves to reduce the vibration effects on the user.
4. Use tools with the lowest amount of vibration when there is a choice between different processes.
5. Do not use for extended periods. Take frequent breaks when using this tool.
6. Let the tool do the work. Grip the tool as lightly as possible (while still keeping safe control of it).
7. To reduce vibrations, maintain tool as explained in this manual. If abnormal vibrations occur, stop using this
tool immediately.
8. This tool will not stop moving immediately. Do not lay the tool down or leave it unattended until it has come
to a complete stop. A part that is moving could make the tool jump or grab a surface and pull the tool out of
your control.
TOOL USE AND CARE
1. Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger
industrial tool. The tool will perform better and more safely at the task for which it was intended. Do not
modify this tool or use for a purpose for which it was not designed.
2. Securely hold this tool using both hands. Using tools with only one hand can result in loss of control.
3. Maintain tools with care. Keep tools clean and in good condition for a better and safer performance. Follow
instructions for lubricating and changing accessories. Inspect tool fittings, alignment and hoses periodically
and, if damaged, have them repaired by an authorized technician or replaced. The handles must be kept
clean, dry and free from oil and grease at all times. A properly maintained tool reduces the risk of binding
and is easier to control. Sharp tools are safer than tools which have become dull because you do not have to
apply excessive amounts of force to make your cuts. Applying excessive force can lead to slips and damage
to your work or personal injury.
4. Remove adjusting keys and wrenches. Check that keys and adjusting wrenches are removed from the tool or
machine before connecting it. A wrench or key that is left attached to a rotating part of the tool increases the
risk of personal injury.
5. Avoid unintentional starts. Be sure that the switch is in neutral or OFF position when not in use and before
connecting it to any power source. Do not carry the tool with fingers near or on the switch.
6. Only use the lubricants supplied with the tool or specified by the manufacturer. Other lubricants may not be
suitable and may damage the tool or even make the tool explode.
7. When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust.
8. Maintain the label and name plate on the tool. These carry important information. If unreadable or missing,
contact Princess Auto for a replacement.

3/8" Corded Drill
6For technical questions call: 1-800-665-8685
8384513V 2.0
UNPACKING
1. Carefully remove the parts and accessories from the box.
2. Make sure that all items listed in the parts lists are included.
3. Inspect the parts carefully to make sure the tool was not damaged while shipping.
4. Do not discard the packaging material until you have carefully inspected and satisfactorily operated the tool.
WARNING! If any part is missing, do not operate the tool until the missing parts are replaced. Failure to do so
could result in serious personal injury.
OPERATION

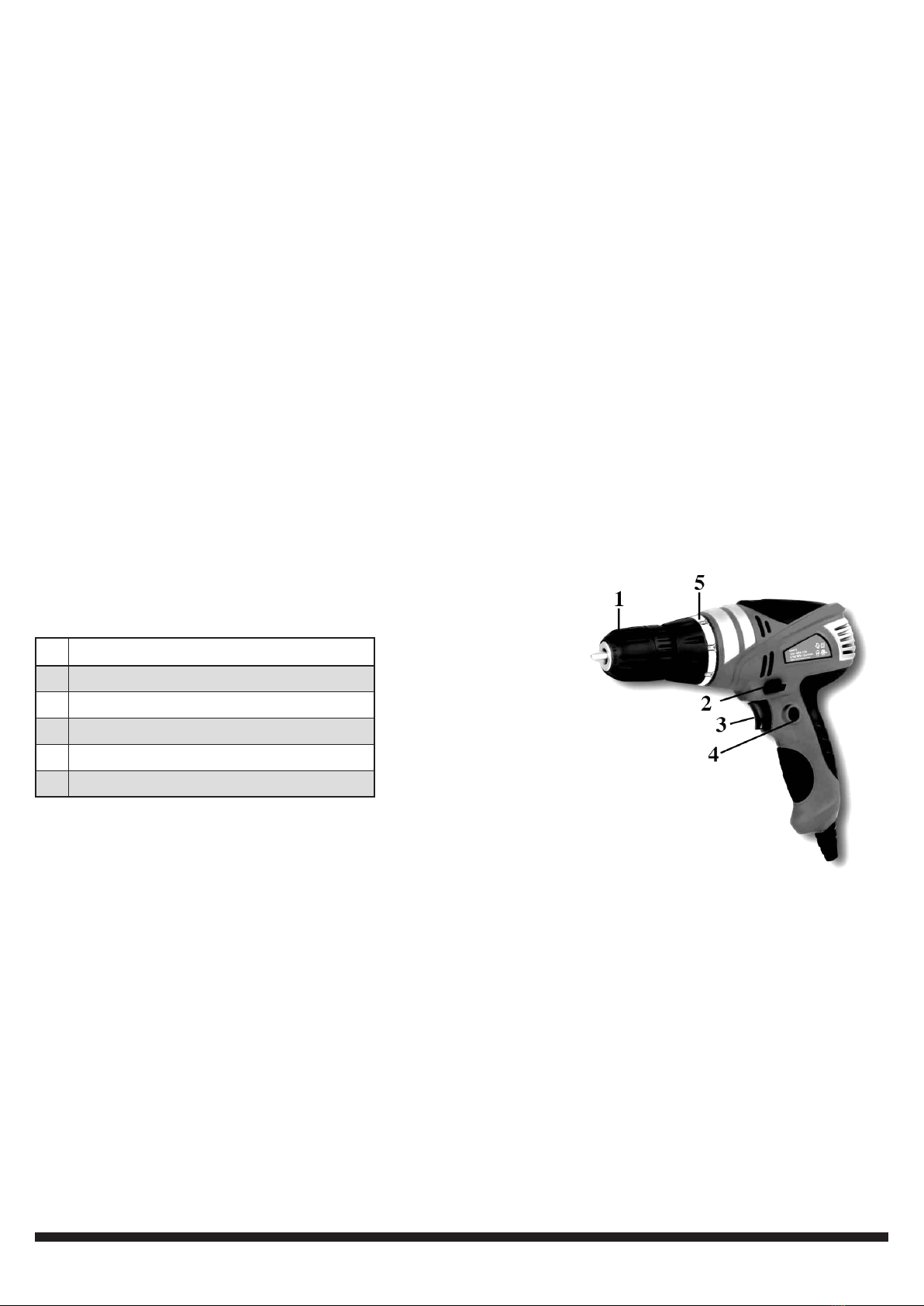

PARTS IDENTIFICATION
# Description
1 Drill Chuck
2 Rotation direction adjustor
3 Power switch & speed adjustor
4 Lock-on button
5 Torque adjustor
OPERATION
WARNING! The power supply voltage must be 120 volt.
INSERTING THE BIT
• The tool incorporated a keyless chuck
• Open the chuck, Insert the drill or the screwdriver bit into the chuck
• Tightening the collar firmly
• Removal of the drill bit or the screw bit, proceed in reverse order.
SPEED CONTROL
• The variable speed on this drill can be adjusted by the amount of pressure exerted on the power switch. The
harder the switch is pressed, the faster the drill operates.
REVERSING DRILL DIRECTION
• Pushing the reverse switch to the right makes the drill operate in a clockwise direction
• Pushing the reverse switch to the left makes the drill operate in a counter clockwise direction
CONTINUOUS ROTATION
This tool is provided with an adjustable clutch, which allows setting the torque when tightening screws.
• Turn the collar clockwise to reduce the torque. Turn the collar clockwise to increase torque. The correct
setting depends on type of screws, bolts on the size and the work piece.
• Begin in doubt, set the lowest torque. Increase the torque until you achieve the desired result.
• To bore holes you’d better turn the collar to stop anti-clockwise (to the drill sign).

3/8" Corded Drill
7
For technical questions call: 1-800-665-8685
8384513 V 2.0
MAINTENANCE
Before making any adjustments or changing any accessory, turn off the tool and unplug it from its power source.
1. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully
checked to determine that it will operate properly and perform its intended functions. Check for alignment
and binding of moving parts, for broken parts or mounting fixtures, or for any other condition that may affect
proper operation. Any part that is damaged should be repaired or replaced by a qualified technician.
2. When servicing, use only identical replacement parts. Only use accessories intended for use with this tool.
Replace damaged parts immediately.
3. Keep the tool clean. Wipe the tool with a clean cloth and periodically blow out all areas with compressed air.
If compressed air is not available, use a brush to remove dust from all areas. Do not use harsh chemicals or
solvents to clean the tool. These chemicals could seriously damage the plastic housing.
4. Regularly inspect all mountings and screws to ensure tightness. Should any screws become loose,
tighten immediately.
5. If repairs are required, bring your tool to an authorized service center.

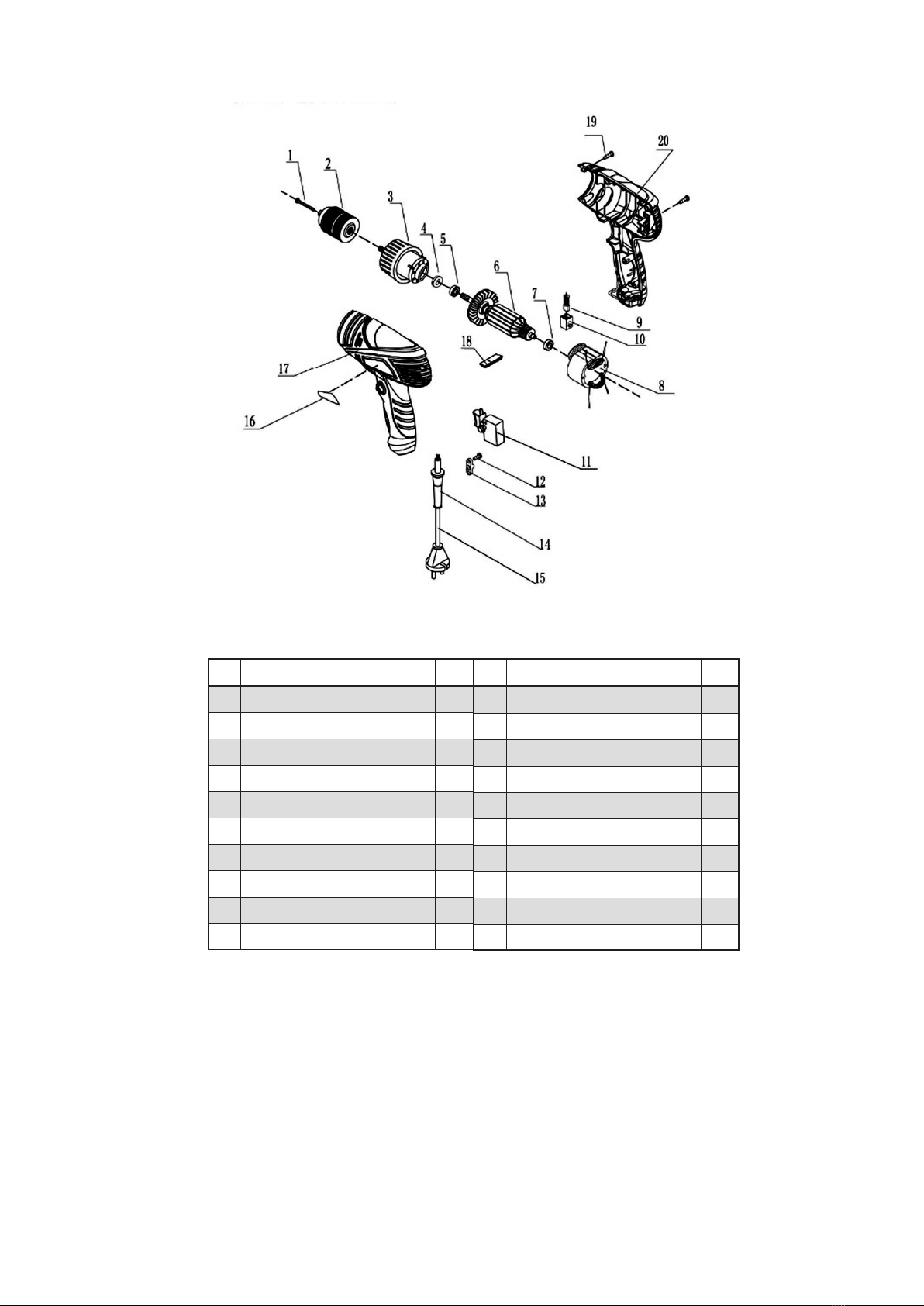

PARTS BREAKDOWN
# Description Qty
1 Screw 5x22 (left) 1
2 Chuck 1
3 Gear Box 1
4 Oil Cover 1
5 Bear 608 1
6 Rotor 1
7 Bear 606 1
8 Stator 1
9 Carbon Brush 2
10 Carbon Brush support 2
# Description Qty
11 Switch 1
12 Self-taping screw 2
13 Cable board 1
14 Sheath 1
15 Cable Cord 1
16 label 1
17 Left housing 2
18 Push button 1
19 Self-tapping Screw 8
20 Right housing 1

Manuel du Propriétaire
8384513V 2.0 Perceuse de
3/8 po avec l
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.

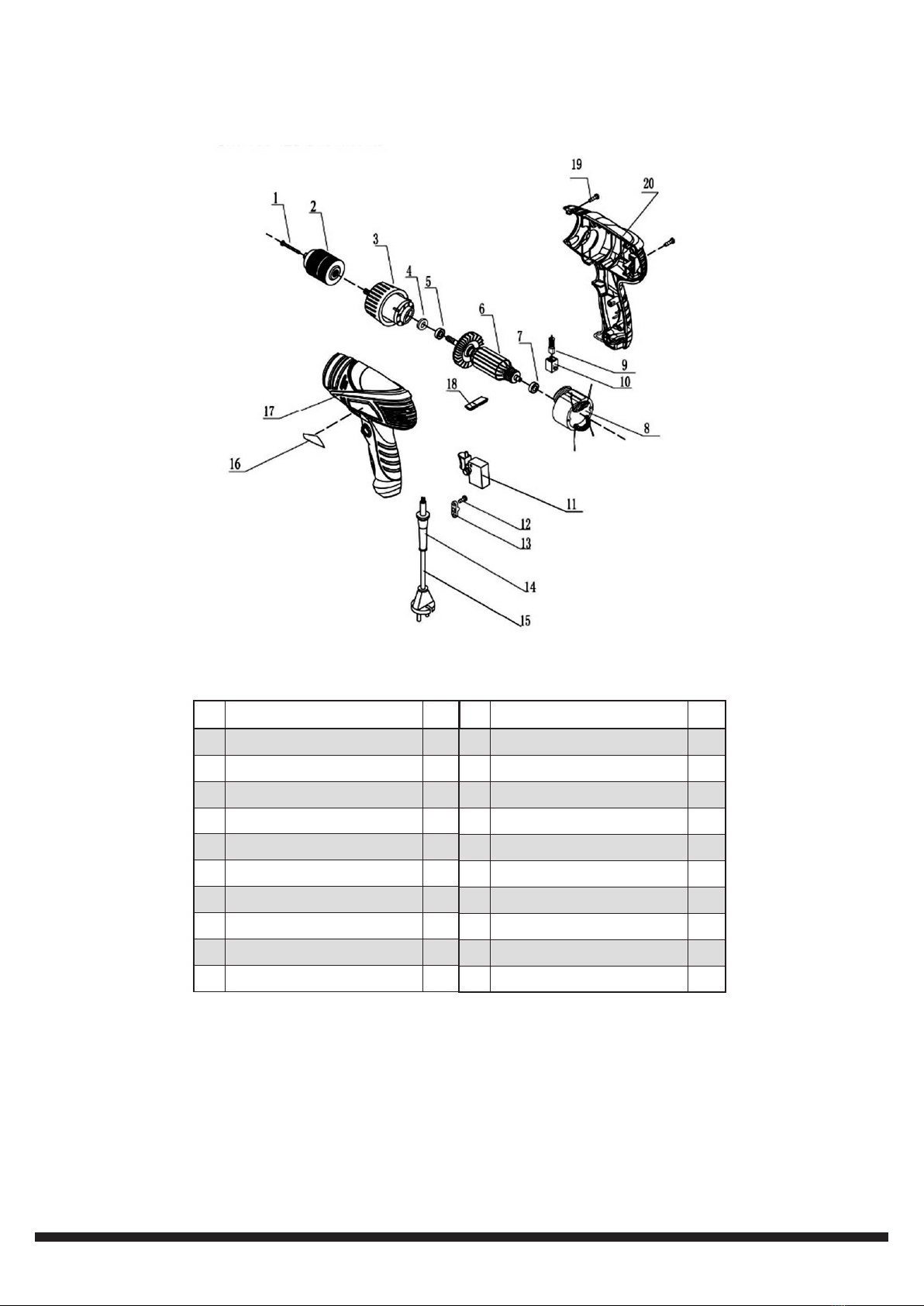

PARTS BREAKDOWN

3
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
V 2.0 8384513
FICHE TECHNIQUE
Tension 120V- 60 Hz
Vitesse à vide 0 à 750 TPM
Capacité de perçage max.
Bois 1 po
Acier 3/8 po
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. Conservez
ce manuel qui contient les avertissements et les mesures de sécurité, les instructions de fonctionnement,
d'inspection et d'entretien. Lorsque vous utilisez cet outil, vous devez toujours prendre les précautions de base
pour réduire le risque de blessures et de dommages à l'équipement. Veuillez noter que lorsque ce manuel fait
référence à un numéro de pièce, il fait référence à la liste des pièces comprises. Avant de permettre à un autre
individu d'utiliser cet outil, assurez-vous qu'il connaît toutes les consignes de sécurité.
AIRE DE TRAVAIL
1. Gardez votre aire de travail propre et bien éclairée. Les endroits encombrés et sombres sont une invitation
aux accidents.
2. Travaillez dans un environnement de travail sécuritaire. N'utilisez pas les machines ou les outils
pneumatiques dans des endroits humides ou mouillés. Gardez les outils à l'abri de la pluie. N'utilisez pas
d'outils électriques en présence de gaz ou de liquides inflammables.
3. Gardez les enfants, les spectateurs et les visiteurs à l'écart de l'aire de travail. Ne les laissez pas manier les
outils ni les rallonges de câble. Aucune personne ne doit se trouver dans l'aire de travail à moins de porter
l'équipement de protection approprié.
4. Entreposez l'équipement non utilisé. Lorsqu'ils ne sont pas en usage, les outils doivent être entreposés dans
un endroit sec pour prévenir la rouille. Gardez toujours les outils dans un endroit verrouillé et hors de la
portée des enfants.

Perceuse de 3/8 po avec fil
4Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8384513V 2.0
SÉCURITÉ PERSONNELLE
1. Portez des vêtements appropriés et de l'équipement de protection. Utilisez des protections pour les voies
respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de
sécurité étanches approuvées par l'ANSI qui offrent une protection frontale et latérale. Protégez-vous les
mains à l'aide de gants appropriés. Portez un écran facial panoramique si votre travail produit des limailles
ou des copeaux de bois. Protégez-vous la tête de la chute d'objets en portant un casque de protection.
Portez un masque antipoussières ou un appareil respiratoire approuvé par l'ANSI lorsque vous travaillez près
du métal, du bois ou des poussières et vapeurs chimiques. Portez des bouchons d'oreille approuvés par
l'ANSI. Des vêtements de protection non conducteurs et des chaussures antidérapantes sont recommandés
pour le travail. Pour éviter les blessures dues aux chutes d'objets, portez des chaussures à embout d'acier.
2. Ne vous étirez pas trop loin; restez stable et en équilibre en tout temps. Une stabilité et un équilibre
appropriés permettent d'avoir un meilleur contrôle de l'outil en cas de situations inattendues.
3. Tenez les vêtements, les bijoux, les cheveux, etc. à l'écart des pièces mobiles. Ils peuvent se coincer dans les
pièces mobiles et ainsi endommager l'outil ou provoquer de graves blessures.
4. Restez alerte, portez attention à vos gestes et faites preuve de bon sens. N'utilisez pas d'appareil de
machinerie ou d'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments.
5. Utilisez des serres ou un autre moyen pratique pour fixer et soutenir la pièce à travailler sur une plate-
forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps est instable et risque
d'entraîner une perte de contrôle.
6. Évitez toute vaporisation dirigée vers vous ou vers des personnes ou des animaux. Ne vaporisez pas l'outil
ou autre source électrique.
SÉCURITÉ EN ÉLECTRICITÉ
1. Débranchez la source d'alimentation. Débranchez l'outil de la source d'alimentation lorsqu'il n'est pas utilisé
et avant le nettoyage, l'entretien ou le remplacement de pièces ou d'accessoires.
2. Protégez-vous contre les chocs électriques lorsque vous travaillez en présence d'équipement électrique.
Évitez un contact entre votre corps et les surfaces reliées à la terre comme les tuyaux, radiateurs, cuisinières
et réfrigérateurs. Il y a un risque plus élevé de choc électrique si votre corps est relié à la terre.
3. Les outils à double isolation sont munis d'une fiche polarisée (une broche est plus large que l'autre).
Cette fiche s'insérera dans une prise polarisée dans une direction seulement. Si la fiche ne s'insère pas
complètement dans la prise, tournez-la. Si elle ne s'insère toujours pas, contactez un électricien qualifié pour
faire installer une prise polarisée. Ne modifiez pas la fiche d'aucune manière. La double isolation élimine le
besoin d'un cordon d'alimentation mis à la terre à trois fils et d'un système d'alimentation mis à la terre.
4. Les outils mis à la terre doivent être branchés dans une prise qui est correctement installée et mise à la terre
conformément à tous les codes et à tous les règlements. Ne retirez jamais la broche de masse et ne modifiez
jamais la fiche. N'utilisez aucune fiche d'adaptation. Consultez un électricien qualifié si vous doutez de la
mise à la terre appropriée d'une prise. En cas de défaillance électronique ou de bris de l'outil, la mise à la
terre procure un trajet de faible résistance pour éloigner l'électricité de l'usager.
5. N'utilisez pas le cordon de manière abusive. Ne transportez jamais l'outil par le cordon et ne tirez jamais
sur celui-ci pour enlever la fiche de la prise. Tenez le cordon à l'écart de la chaleur, de l'huile, des rebords
coupants ou des pièces mobiles. N'utilisez pas cet outil si le cordon d'alimentation est effilé ou endommagé.
Remplacez les cordons endommagés immédiatement. Les cordons endommagés augmentent le risque de
choc électrique. Ne modifiez pas la fiche d'aucune manière.
7. Si vous utilisez un outil électrique à l'extérieur, utilisez une rallonge d'extérieur identifiée
« W-A » ou « W ». Ces rallonges sont approuvées pour un usage extérieur et réduisent le risque de choc
électrique. Utilisez avec un disjoncteur de fuite de terre (GFCI). Si l'utilisation d'un outil électrique dans un
lieu humide est inévitable, l'usage d'un disjoncteur de fuite de terre réduit le risque de choc électrique. Il est
recommandé que le disjoncteur de fuite à la terre possède un courant résiduel nominal de 30 mA ou moins.

Perceuse de 3/8 po avec fil
5
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8384513 V 2.0
8. Évitez d'utiliser une rallonge excessivement longue. Choisissez une rallonge appropriée à la situation, car
une rallonge trop longue qui traîne sur le plancher peut être plus dangereux qu'utile. L'usage d'une rallonge
trop longue ou trop mince peut endommager l'outil. Déroulez la rallonge au complet pour
éviter sa surchauffe.
9. Disposez le cordon électrique de façon qu'il ne touche pas l'outil et qu'il ne risque pas de se prendre dans la
pièce à travailler. Le cordon doit toujours se trouver derrière l'outil.
PRÉCAUTIONS RELATIVES AUX VIBRATIONS
Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures
temporaires ou permanentes, surtout aux mains, aux bras et aux épaules.
1. Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées
doit d'abord consulter un médecin et se prêter régulièrement à des examens de santé pour s'assurer que
des problèmes médicaux ne sont pas causés ou aggravés par l'usage de tels outils. Les femmes enceintes
ou les personnes qui souffrent d'une mauvaise circulation sanguine aux mains, de blessures antérieures aux
mains, de troubles neurologiques, de diabète ou de la maladie de Raynaud ne doivent pas utiliser cet outil. Si
vous ressentez des symptômes reliés aux vibrations (comme un fourmillement, une perte de sensibilité, des
doigts blancs ou bleus), consultez un médecin le plus tôt possible.
2. Ne fumez pas pendant l'utilisation de l'outil. La nicotine réduit la circulation sanguine vers les mains et les
doigts et augmente le risque de blessure reliée aux vibrations.
3. Portez des gants appropriés pour réduire les effets de vibration sur l'utilisateur.
4. Utilisez les outils qui produisent le moins de vibration possible si vous pouvez choisir entre
différents processus.
5. N'utilisez pas l'outil pendant des périodes prolongées. Prenez souvent des pauses lorsque vous utilisez
cet outil.
6. Laissez l'outil faire le travail. Tenez l'outil le moins serré possible (tout en le contrôlant de
manière sécuritaire).
7. Pour réduire les vibrations, entretenez l'outil selon les directives figurant dans ce manuel. En cas de
vibrations anormales, cessez d'utiliser cet outil immédiatement.
8. L'outil ne s'arrêtera pas immédiatement. Ne posez pas l'outil sur une surface ou ne le laissez pas sans
surveillance avant qu'il ne s'immobilise. Une pièce mobile pourrait faire sauter l'outil ou s'agripper à une
surface et vous pourriez perdre la maîtrise de l'outil.
UTILISATION ET ENTRETIEN DE L’OUTIL
1. Utilisez le bon outil pour effectuer le travail. N'utilisez pas de petit outil ou de petit accessoire pour effectuer
le travail d'un outil industriel plus gros. L'outil offrira une performance et une sécurité supérieures s'il
est utilisé pour une tâche à laquelle il est destiné. Ne modifiez pas cet outil et ne l'utilisez pas à des fins
auxquelles il n'a pas été conçu.
2. Tenez cet outil solidement des deux mains. L'utilisation de l'outil d'une seule main peut causer une
perte de maîtrise.
3. Entretenez les outils avec soin. Gardez les outils propres et en bon état pour obtenir une performance
supérieure et plus sécuritaire. Suivez les instructions pour lubrifier et remplacer les accessoires. Vérifiez
périodiquement les raccords, l'alignement et les tuyaux flexibles de l'outil et, en cas de dommage, faites-
les réparer ou remplacer par un technicien autorisé. Les poignées doivent demeurer propres, sèches et
exemptes d'huile et de graisse en tout temps. Un outil bien entretenu réduira les risques de coincement et
sera plus facile à maîtriser. Les outils affûtés sont plus sécuritaires que les outils émoussés, car vous n'avez
pas besoin d'utiliser une force excessive pour couper. L'utilisation d'une force excessive peut causer des
glissements et endommager votre travail ou causer des blessures.
4. Enlevez les clavettes et les clés de réglage. Vérifiez si les clavettes et les clés de réglage ont été retirées
de l'outil ou de l'appareil avant de le brancher. Une clé ou clavette laissée en place sur une pièce rotative
augmente les risques de blessures.

Perceuse de 3/8 po avec fil
6Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8384513V 2.0
5. Évitez les mises en marche involontaires. Assurez-vous que le commutateur est en position neutre ou
ARRÊT lorsque l'outil n'est pas utilisé et avant de le brancher à une source d'alimentation. Ne transportez
pas l'outil avec les doigts sur le commutateur ou à proximité de celui-ci.
6. Utilisez seulement les lubrifiants fournis avec l'outil ou spécifiés par le fabricant. Les autres lubrifiants
peuvent ne pas convenir et endommager l'outil ou même causer son explosion.
7. Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les
pièces en acier pour éviter la rouille.
8. Veillez à maintenir intactes l'étiquette et la plaque signalétique de l'outil. Elles comportent des
renseignements importants. Si elles sont illisibles ou perdues, communiquez avec Princess Auto pour
les remplacer.
DÉBALLAGE
1. Retirez soigneusement les pièces et les accessoires de la boîte.
2. Assurez-vous que tous les articles figurant dans les listes de pièces sont présents.
3. Examinez soigneusement les pièces pour vous assurer que l'outil n'a pas été endommagé pendant
son transport.
4. Ne jetez pas le matériel d'emballage avant d'avoir examiné attentivement l'outil et de l'avoir fait fonctionner
avec succès.
AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas fonctionner l'outil avant que les pièces
manquantes soient remplacées. Le non-respect de cet avertissement pourrait entraîner de graves blessures.
UTILISATION
IDENTIFICATION DES PIÈCES
# Description
1 Mandrin porte-foret
2 Régleur de sens de rotation
3 Interrupteur d'alimentation et régleur de vitesse
4 Bouton de verrouillage
5 Régleur de couple
UTILISATION
AVERTISSEMENT ! La tension d'alimentation électrique doit être de 120 volts.
INSERTION DE LA MÈCHE
• L’outil comprend un mandrin sans clavette.
• Ouvrez le mandrin, insérez-y la mèche ou l'embout de tournevis.
• Serrez fermement le collier.
• Pour retirer la mèche ou l'embout de tournevis, procédez à rebours.

Perceuse de 3/8 po avec fil
7
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8384513 V 2.0
COMMANDE DE VITESSE
• La vitesse variable de cette perceuse peut se régler par le degré de pression exercée sur l'interrupteur
d'alimentation. Plus on appuie sur l'interrupteur, plus vite la perceuse fonctionne.
INVERSION DU SENS DE ROTATION DE LA PERCEUSE
• Une poussée du commutateur de marche arrière vers la droite fait fonctionner la perceuse en sens horaire.
• Une poussée du commutateur de marche arrière vers la gauche fait fonctionner la perceuse en
sens antihoraire.
ROTATION CONTINUE
Cet outil est muni d'un embrayage réglable qui permet de régler le couple lors du serrage de vis.
• Tournez le collier en sens antihoraire pour réduire le couple. Tournez le collier en sens horaire pour
augmenter le couple. Le réglage correct dépend du type de vis, de boulons, de la taille et de la
pièce à travailler.
• En cas de doute, commencez par régler au couple le plus faible. Augmentez le couple pour obtenir le
résultat désiré.
• Pour forer des trous, il est conseillé de tourner le collier en sens antihoraire jusqu'à la butée (jusqu'au
signe de perceuse).
ENTRETIEN
(Tous les outils)
Avant de faire n'importe quel ajustement ou de changer un accessoire, éteignez l'outil et débranchez-le de sa
source d'alimentation.
1. Vérifiez s'il y a des pièces endommagées. Avant d'utiliser un outil, toute pièce qui semble endommagée doit
être vérifiée attentivement pour déterminer si elle est en bon état de fonctionnement et permet d'exécuter les
tâches prévues. Vérifiez l'alignement et le coincement des pièces mobiles, les composants ou dispositifs de
fixation brisés ou toute autre situation pouvant perturber le bon fonctionnement. Toute pièce endommagée
doit être réparée ou remplacée par un technicien qualifié.
2. Lors de l'entretien, utilisez seulement des pièces de rechange identiques. Utilisez seulement des accessoires
conçus pour être utilisés avec cet outil. Remplacez immédiatement les pièces endommagées.
3. Gardez l'outil propre. Essuyez l'outil avec un chiffon propre et soufflez périodiquement de l'air comprimé
sur l'ensemble de l'outil. Si vous ne disposez pas d'air comprimé, servez-vous d'une brosse pour enlever la
poussière sur l'ensemble de l'outil. N'employez pas de produits chimiques forts ou de solvants pour nettoyer
l'outil. Les produits chimiques risqueraient d'endommager sérieusement le boîtier en plastique.
4. Vérifiez régulièrement le serrage de toutes les fixations et vis. Si une vis quelconque se dévisse, serrez-la
immédiatement.
5. Si des réparations sont nécessaires, apportez l'outil à un centre de réparation autorisé.

Perceuse de 3/8 po avec fil
8Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8384513V 2.0
RÉPARTITION DES PIÈCES
No Description Qty
1 Vis 5x22 (gauche) 1
2 Mandrin 1
3 Boite d’engrenages 1
4 Couvercle du récipient d’huile 1
5 Roulement 608 1
6 Rotor 1
7 Roulement 606 1
8 Stator 1
9 Balai de carbone 2
10 Support de balai de carbone 2
No Description Qty
11 Interrupteur 1
12 Vis autotaraudeuse 2
13 Plaque de câble 1
14 Fourreau 1
15 Cordon électrique 1
16 Étiquette 1
17 Boîtier gauche 2
18 Bouton-poussoir 1
19 Vis autotaraudeuse 8
20 Boîtier droit 1
