Power Fist 8689945 User manual

V4.0 8689945
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
500 lb Pneumatic Bolt-On
Swivel Trailer Jack

8689945 500 lb Pneumatic Bolt-On Swivel Trailer Jack V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Type Bolt-On Swivel
Max. Load Capacity 500 lb
Ratio 8:1
Height Range 16-1/4 to 26-1/4 in.
Handle Top Wind
Wheel 10 in. Pneumatic Wheel
Construction Steel
Finish Zinc Plated
INTRODUCTION
The 500 lb Pneumatic Bolt-on Swivel Trailer Jack attaches to the trailer tongue
of a boat, power sport or equipment trailer. The swivel trailer jack allow the user
to move, level and hitch the trailer with ease. It swivels to a horizontal position
during transportation.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
500 lb Pneumatic Bolt-On
Swivel Trailer Jack

V4.0 500 lb Pneumatic Bolt-On Swivel Trailer Jack 8689945
Visit www.princessauto.com for more information 3
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Non-skid footwear is recommended to maintain footing and balance in the
work environment.

8689945 500 lb Pneumatic Bolt-On Swivel Trailer Jack V4.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific
function. Do not modify or alter this tool or use it for an unintended purpose.
2. Never exceed the rated load capacity of 500 lb (see Specifications).
3. Never loosen, adjust or disassemble the spring plate or press plates while
the trailer jack is supporting any weight.
4. Verify that the spring plate and press plates are securely attached to the
trailer’s tongue and that all bolts and nuts are tight and in good condition,
before each use.
5. Avoid placing any part of your body from beneath the trailer tongue while
hitching, unhitching or moving the trailer.
6. Maintain control of the trailer while moving or maneuvering.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.

V4.0 500 lb Pneumatic Bolt-On Swivel Trailer Jack 8689945
Visit www.princessauto.com for more information 5
Contents:
• Manual Crank Handle • 10 in. Pneumatic Wheel
• Mounting Plates, 2 pc • Hardware (4 sets of bolts & nuts)
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
The trailer jack requires no assembly, but care must be taken to properly mount
the trailer jack to the trailer. The heights listed are measured from ground to
center of the mounting point.
1. Determine the location where to mount the swivel trailer jack. The jack
swivels 180º and can be mounted on either side.
2. Chock the trailer wheels so trailer cannot move forwards or backwards.
3. Support the trailer tongue so it is level with the ground.
4. Position the trailer jack’s swivel plate (#14) against the trailer tongue. Push
bolts through the top and bottom bolt holes on the right side.
5. Slide a mounting plate over both bolt ends on the right side. The flat side is
against the trailer tongue. Loosely secure each bolt with a nut.
6. Repeat with a mounting plate on the left side.
7. Adjust the jack’s position if necessary. The swivel plate should be square with
the trailer tongue. Ensure there is enough to room to turn the handle (#12).
8. Tighten each nut evenly to secure the trailer jack in place.
9. Test the jack to ensure the inner tube (#5) extends and retracts smoothly,
then that it swivels and locks into the horizontal position.
OPERATION
1. Pull the pull clamp (#20) to unlock the wheel from the horizontal position.
2. Twist the swivel trailer jack until it is vertical.
3. Release the pull clamp. Move the jack back and forth until the clamp clicks
into place. This will lock the swivel trailer jack into position.
4. Turn the handle (#12) clockwise to extend the inner tube (#5) until the
wheel rests on the ground.
5. Turn the handle counterclockwise to retract the inner tube.

8689945 500 lb Pneumatic Bolt-On Swivel Trailer Jack V4.0
6 For technical questions call 1-800-665-8685
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Keep the tool handles clean, dry and free from oil/grease at all times.
4. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
LUBRICATION
Inspect and lubricate the tool when required. Apply grease to the inner tube
when extended and then retract to grease the outer tube (#7).
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

V4.0 500 lb Pneumatic Bolt-On Swivel Trailer Jack 8689945
Visit www.princessauto.com for more information 7

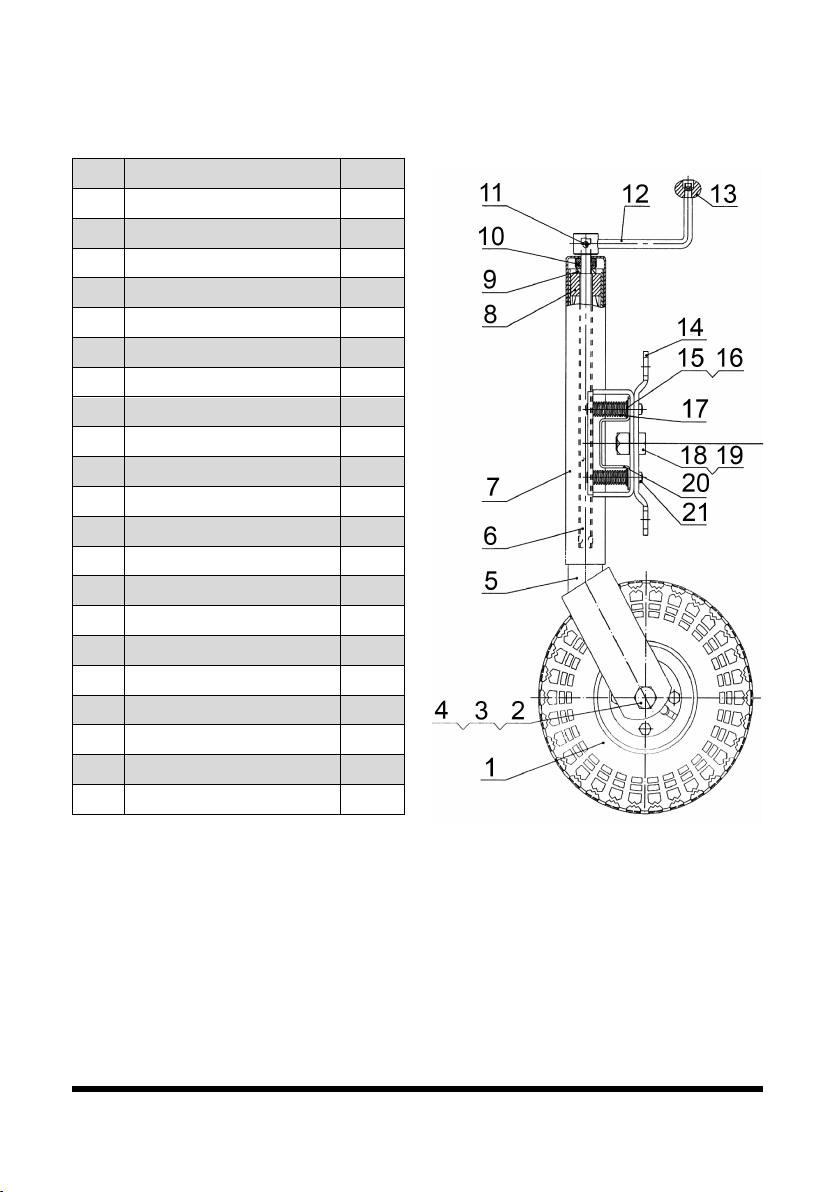

PARTS BREAKDOWN
# DESCRIPTION QTY
1 10 in. Wheel 1
2 Nut M16 2
3
Hexagon bolt M16*140
1
4 Washer 2
5 Inner Tube 1
6 Screw Shaft 1
7 Outer Tube 1
8 Nut 1
9 Bearing Block 1
10 Bearing Assembly 1
11 Rivet 1
12
Handle
1
13 Fastening Screw 1
14 Swing Plate 1
15 Split Washer 2
16 Washer 2
17 Spring 2
18 Screw 1
19 Lock nut 1
20 Pull Clamp 1
21 Opening Pin 2

8689945 500 lb Pneumatic Bolt-On Swivel Trailer Jack V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8689945
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Cric de remorque pivotant
boulonné, 500 lb

8689945 Cric de remorque pivotant boulonné, 500 lb V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Type Pivotant boulonné
Capacité de charge max. 500 lb
Rapport 8 : 1
Plage de hauteur 16 1/4 à 26 1/4 po
Poignée Bobine supérieure
Roue Roue pneumatique de 10 po
Construction Acier
Finition Galvanisé
INTRODUCTION
Le cric de remorque pivotant avec fixation à boulon pneumatique d’une capacité
de 500 lb se fixe au triangle d’attelage de la remorque d’un bateau, d’un véhicule
sport ou d’un équipement. Le cric de remorque pivotant permet à l’utilisateur de
déplacer, de mettre au niveau et d’atteler la remorque en toute facilité. Il pivote
en position horizontale pendant le transport.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
Cric de remorque pivotant
boulonné, 500 lb

V 4,0 Cric de remorque pivotant boulonné, 500 lb 8689945
Visitez www.princessauto.com pour plus d'informations 3
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux

8689945 Cric de remorque pivotant boulonné, 500 lb V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les
pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. Ne dépassez jamais la capacité de charge nominale de 500 lb (voir les
spécifications).
3. Ne desserrez, n’ajustez ou ne démontez jamais la plaque à ressort ou les
plaques de pression alors qu’un poids est placé sur le cric de remorque.
4. Vérifiez que la plaque à ressort et les plaques de pression sont retenues
solidement au triangle d’attelage de la remorque et que tous les boulons et
les écrous sont serrés et en bon état avant chaque utilisation.

V 4,0 Cric de remorque pivotant boulonné, 500 lb 8689945
Visitez www.princessauto.com pour plus d'informations 5
5. Évitez de placer quelque partie du corps que ce soit sous le triangle d’attelage
de la remorque lors de l’attelage, du dételage ou pour déplacer la remorque.
6. Assurez-vous d’être bien en contrôle de la remorque en mouvement ou
lors des manœuvres.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.
Contenu :
• Poignée de manivelle
• Roue pneumatique de 10 po
• Plaques de montage (2 pièces)
• Quincaillerie (4 ensembles de boulons et d’écrous)
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
Le cric de remorque ne demande aucun assemblage. Cependant, procédez avec
soin pour vous assurer de bien le fixer à la remorque. Les hauteurs mesurées
du sol au centre du point de montage.
1. Déterminez l’emplacement où vous devez placer le cric de remorque pivotant.
Le cric pivote sur 180 degrés et peut se placer d’un côté ou de l’autre.
2. Placez des cales sous les roues de la remorque pour éviter qu’elle ne se
déplace vers l’avant ou vers l’arrière.
3. Soutenez le triangle d’attelage de la remorque de manière à ce qu’il soit au
niveau par rapport au sol.
4. Placez la plaque de pivotement (no 14) du cric de remorque contre le
triangle d’attelage de la remorque. Enfoncez les boulons dans les trous de
boulon supérieur et inférieur du côté droit.

8689945 Cric de remorque pivotant boulonné, 500 lb V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
5. Glissez une plaque de montage sur l’extrémité des deux boulons du côté
droit. Le côté plat est placé contre le triangle d’attelage de la remorque.
Retenez chaque boulon au moyen d’un écrou sans serrer.
6. Procédez de la même façon avec une plaque de montage du côté gauche.
7. Ajustez la position du cric, au besoin. La plaque de pivotement devrait être
perpendiculaire au triangle d’attelage de la remorque. Assurez-vous qu’il y
a suffisamment de place pour tourner la poignée (no 12).
8. Serrez uniformément chacun des écrous pour retenir le cric de remorque
en place.
9. Essayez le cric pour vous assurer que le tube intérieur (no 5) entre et sort
facilement et qu’il pivote et se verrouille en position horizontale.
UTILISATION
1. Tirez sur la bride de traction (no 20) pour débloquer la roue de la position
horizontale.
2. Tournez le cric de remorque pivotant pour le placer à la verticale.
3. Libérez la bride de traction. Déplacez le cric de l’avant vers l’arrière jusqu’à
ce que la bride s’enclenche en position. Cela aura pour effet de verrouiller
le cric de remorque en position.
4. Tournez la poignée (no 12) dans le sens horaire afin de déployer le tube
intérieur (no 5) jusqu’à ce que la roue repose sur le sol.
5. Tournez la poignée dans le sens antihoraire pour rentrer le tube intérieur.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
4. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont illisibles
ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer.

V 4,0 Cric de remorque pivotant boulonné, 500 lb 8689945
Visitez www.princessauto.com pour plus d'informations 7
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Enduisez le tube intérieur de graisse une
fois déployé et rentrez-le ensuite pour graisser le tube extérieur (no7).
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

8689945 Cric de remorque pivotant boulonné, 500 lb V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
RÉPARTITION DES PIÈCES
NODESCRIPTION QTÉ
1 Roues de 10 po 1
2 Écrou M16 2
3 Boulon hexagonal M16*140 1
4 Rondelle 2
5
Tube intérieur
1
6 Arbre de vis 1
7 Tube extérieur 1
8 Écrou 1
9 Bloc d’appui 1
10 Ensemble de roulement 1
11 Rivet 1
12 Poignée 1
13 Vis de fixation 1
14 Plaque de pivotement 1
15 Rondelle fendue 2
16 Rondelle 2
17 Ressort 2
18 Vis 1
19 Contre-écrou 1
20 Bride de traction 1
21 Goupille d’ouverture 2
