Power Fist 8724361 User manual

V4.0 8724361
Please read and understand all instructions before use. Retain this manual for
future reference.

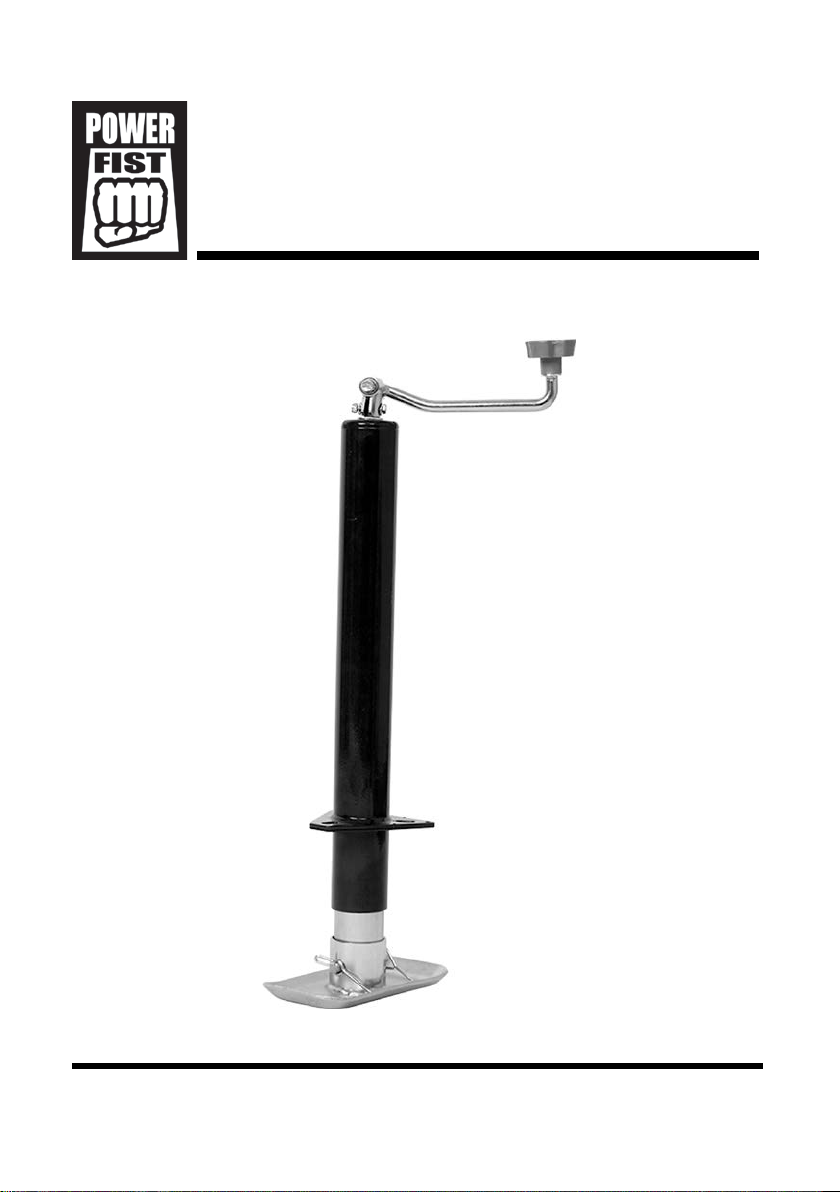

User Manual
5,000lbA-Frame
TrailerJack

8724361 5,000 lb A-Frame Trailer Jack V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Max. Load Capacity 5,000 lb (2,267 kg)
Ratio 8:1
Height Range122 to 37 in. (55.88 x 93.98 cm), (15 in. lift)
Handle Topwind
End 7-1/2 x 3-7/8 in. Foot Plate with 5/16 in. locking pin
Construction Steel
Finish Powder-Coated Outer Tube, Zinc Plated Inner Tube
Mount A-Frame
Overall Dimensions 26-1/2 x 7 x 5-1/2 in. (67.31 x 17.75 x 13.97 cm)
1Heights listed are measured from ground to center of mounting point
SAFETY
WARNING! Read and understand all instructions before using this device.
The operator must follow basic precautions to reduce the risk of personal
injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
5,000lbA-Frame
TrailerJack

V4.0 5,000 lb A-Frame Trailer Jack 8724361
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused devices properly in a safe and dry location to prevent rust or
damage. Lock devices away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of device vibration.
3. Wear protective clothing designed for the work environment and device.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.

8724361 5,000 lb A-Frame Trailer Jack V4.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the device, personal movement and the work environment to avoid
personal injury or damage to device.
1. Do not operate any device when tired or under the influence of drugs,
alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a device. Keep long hair covered or bound.
3. Do not overreach when operating a device. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the device safety rules. If you use
this device unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct device for the job. This device was designed for a specific
function. Do not modify or alter this device or use it for an unintended purpose.
2. Do not exceed the maximum capacity of 5,000 lb (2,267 kg) to prevent
equipment failure or damage.
3. Always place the jack on a hard, level surface capable of supporting the
load. Allow enough clearance around the jack and the load for movement.
4. Inspect the jack before each use. DO NOT use if bent, broken, cracked or
otherwise damaged, if any suspect parts are noticed or it has been
subjected to a sudden or unexpected load (shock loading).
5. Ensure that all applicable pins, bolts and nuts are firmly tightened before using.
6. Do not allow untrained persons to operate the jack.
7. Secure the load, trailer and vehicle by chocking all the wheels before using.
8. Do not place your hands between moving components.
9. Use only with accessories rated to handle the forces exerted by the device
during operation. Other accessories may break and forcefully launch pieces.
10. Ensure that there are no obstructions under the load and that the area is
clear before lowering it.

V4.0 5,000 lb A-Frame Trailer Jack 8724361
Visit www.princessauto.com for more information 5
UNPACKING
WARNING! Do not operate the device if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.
OPERATION
Rotate the crank clockwise or counterclockwise to lift or lower the jack.
CARE & MAINTENANCE
1. Maintain the device with care. A device in good condition is efficient, easier
to control and will have fewer problems.
2. Inspect the device components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Follow instructions for lubricating and changing accessories.
4. Maintain the device’s labels and name plates. These carry important
information. If unreadable or missing, contact Princess Auto Ltd. for
replacements.
WARNING! Only qualified service personnel should repair the device. An
improperly repaired device may present a hazard to the user and/or others.
CLEANING
Wipe the surface with a clean, moist cloth. Do not use solvents.
LUBRICATION
Inspect and lubricate the device when required. Only use light oil to lubricate the
device. Other lubricants may not be suitable and could damage the device or
cause a malfunction during use.
NOTICE! NEVER use a penetrating oil to lubricate the tool. Penetrating oil
may act as a solvent that can break down the grease and cause the tool to
seize up.

8724361 5,000 lb A-Frame Trailer Jack V4.0
6 For technical questions call 1-800-665-8685
STORAGE
When not in use for an extended period, apply a thin coat of lubricant to the
steel parts to avoid rust. Remove the lubricant before using the device again.
DISPOSAL
Recycle a device damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the device does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the device.

V 4,0 8724361
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Cricderemorqueencadre
triangulaire,5000lb

8724361 Cric de remorque en cadre triangulaire, 5 000 lb V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Capacité de charge max. 2 267 kg (5 000 lb)
Rapport 8:1
Plage de hauteur155.88 à 93.98 (22 à 37 po), (Élévation de 15)
Poignée Rotation latérale
Extrémité Plaque de pied de 7 1/2 x 3 7/8 po avec goupille de
sécurité de 5/16 po
Construction Acier
Finition Tube extérieur à revêtement en poudre,
tube intérieur galvanisé
Montage Cadre triangulaire
Dimensions générales 67,31 x 17,75 x 13,97 cm (26 1/2 x 7 x 5 1/2 po)
1Hauteurs mesurées du sol au centre du point de montage
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet appareil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet appareil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
Cricderemorqueencadre
triangulaire,5000lb

V 4,0 Cric de remorque en cadre triangulaire, 5 000 lb 8724361
Visitez www.princessauto.com pour plus d'informations 3
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les appareils correctement dans un lieu sécurisé et sec. Gardez les
appareils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'appareil.

8724361 Cric de remorque en cadre triangulaire, 5 000 lb V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'appareil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter
les blessures aux pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'appareil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'appareil.
1. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'effet de drogues,
d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un appareil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'appareil si vous devez étirer les bras pour vous en servir.
Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un
meilleur contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec
l'appareil (obtenus après un emploi répété) de se substituer à une adhésion
stricte aux règles de sécurité de l'appareil. Si vous utilisez cet appareil de
façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon appareil pour la tâche à effectuer. Cet appareil a été conçu pour
une utilisation spécifique. Évitez de modifier ou d'altérer cet appareil ou de
l'utiliser à une fin autre que celle pour laquelle il a été conçu.
2. Ne dépassez pas la capacité maximale de 544 kg (1 200 lb) afin de prévenir
le bris ou les dommages à l’équipement.
3. Placez toujours le cric sur une surface dure et de niveau pouvant soutenir
la charge. Assurez-vous qu’il existe un jeu suffisant autour du cric et de la
charge afin de permettre le mouvement.
4. Inspectez le cric avant chaque utilisation. Ne l’utilisez PAS s’il est tordu,
cassé, fissuré, s’il a des fuites ou est endommagé de toute autre manière,

V 4,0 Cric de remorque en cadre triangulaire, 5 000 lb 8724361
Visitez www.princessauto.com pour plus d'informations 5
si des pièces suspectes sont observées ou s’il a été assujetti à une charge
abrupte ou imprévue (charge de choc).
5. Vérifiez que tous les boulons, écrous et goupilles applicables sont serrés
fermement avant l’utilisation.
6. Ne permettez pas aux personnes non formées d’utiliser le cric.
7. Immobilisez la charge, la remorque et le véhicule en plaçant des cales sous
toutes les roues avant l’utilisation.
8. Ne placez pas vos mains entre les composants mobiles.
9. N’utilisez que des accessoires certifiés pour supporter les forces exercées
par cet appareil durant son fonctionnement. D’autres accessoires peuvent
se briser et projeter des débris avec force.
10. Assurez-vous qu’il ne se trouve aucune obstruction sous la charge et que
la zone est libre avant de l’abaisser.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'appareil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.
UTILISATION
Tournez la manivelle dans le sens horaire ou dans le sens antihoraire pour lever
ou baisser le cric.
SOIN ET ENTRETIEN
1. Entretenez l'appareil avec soin. Un appareil en bon état sera efficace, plus
facile à contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'appareil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.

8724361 Cric de remorque en cadre triangulaire, 5 000 lb V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
4. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'appareil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'appareil/l'appareil. Un appareil/appareil mal réparé peut
présenter un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
Essuyez la surface au moyen d’un chiffon propre et humide. N’utilisez pas
de solvants.
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil. Les autres lubrifiants pourraient ne pas convenir et
risqueraient d'endommager l'outil ou de causer un mauvais fonctionnement
durant l'utilisation.
AVIS ! N'utilisez JAMAIS une huile pénétrante pour lubrifier l'outil. Une huile
pénétrante peut agir comme un solvant qui provoque la décomposition de la
graisse interne et le grippage de l'outil.
ENTREPOSAGE
Si l'appareil n'est pas utilisé pendant une période prolongée, appliquez une
mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne
rouillent. Enlevez le lubrifiant avant de réutiliser l'appareil.
MISE AU REBUT
Recyclez votre appareil endommagé dans une installation prévue à cet effet s'il
est impossible de le réparer.
DÉPANNAGE
Si l'appareil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'appareil.
