Praxair SELECT-400 User manual

Equipo para soldadura por procesos MIG-MAG
Regulacion por selectores.
SELECT-400 Código 246.113.0
SELECT-600 Código 246.140.6
EDICION AB-00
Manual de instrucciones
y lista de repuestos.
SELECT-400
SELECT-600

SELECT-400/600 NOTAS GENERALES
Este manual ha sido redactado para usuarios familiarizados con la instalación, funcionamiento y mantenimiento de
máquinas para soldadura.
El seguir las instrucciones de este manual cuidadosamente le evitará problemas, y le permitirá conseguir un óptimo
rendimiento de la instalación.
RECEPCIÓN E INSPECCIÓN
Antes de instalar la unidadSELECT-400/600 compruebe que todas sus partes están en perfecto estado. Si observara alguna
anomalía reclame a su suministrador.
La unidad ha sido embalada con una funda de plástico, y flejada a una base de madera con una caja externa de
cartón de embalaje. Para desembalar no utilice herramientas que puedan rayar la carcasa ó dañar algún cable. No
deseche los materiales de embalaje hasta haber comprobado el correcto funcionamiento de la máquina.
Debe Ud.recibir lo siguiente:
•Unidad SELECT-400/600 con cable de red y manguera gas.
•Cable masa con conector rápido y pinza masa.
•Manual de instrucciones.
•Tarjeta de garantía.
Si faltara alguna de estas partes comuníquelo a su suministrador.
INSTALACIÓN
Para conexionar la máquina a la red, asegúrese de que dispone de un conmutador ó disyuntor con fusibles de línea. El
conmutador debe estar abierto al realizar la conexión y los fusibles extraídos. La potencia de salida de la máquina se
refiere a un voltaje de alimentación correcto, si este es menor no se conseguirá la potencia total de la máquina.
El cable de alimentación, tiene un cable para conexionar la máquina a una buena toma de tierra; compruebe que la
tierra de su circuito es correcta. Asegúrese que los cables están firmemente apretados en sus conexiones y que se usan los
fusibles prescritos.
Coloque la máquina de forma que se permita circular el aire de refrigeración libremente, tanto en la parte frontal como en
la trasera. No coloque obstáculos a menos de 50 cm de los paneles delantero y trasero.
Verifique que el ventilador no toma aire con excesiva suciedad ó polvo. No utilice otros conectores distintos a los que se
suministran; tanto estos como los cables están diseñados para soportar la intensidad máxima de la unidad.
MANTENIMIENTO Y REPARACIONES
Antes de realizar cualquier inspección interna, asegúrese que la máquina esta desconectada de la red, y los fusibles
extraídos. El interruptor de la máquina no desconecta la potencia al bobinado primario de transformador principal.
•TRANSFORMADOR (TP)
Se aconseja limpiar periódicamente, dependiendo de la suciedad ambiental la periocidad de esta operación. Como
norma general debe limpiarse una vez cada seis meses. Quite la tapa y los paneles laterales de la máquina y sople con
aire seco comprimido a baja presión (max.4 bar).
•RECTIFICADOR (PR)
Solamente requiere el soplado con aire a baja presión. Compruebe que los terminales de entrada y salida del rectificador,
están apretados.
•VENTILADOR (MV)
El ventilador esta lubricado permanentemente y no precisa mantenimiento.
•SOPLETE
Mantenga siempre la boquilla limpia y elimine restos de salpicaduras que puedan existir entre la punta y el hilo de soldar;
esto alargará considerablemente la vida de su soplete.

Compruebe periódicamente que el orificio de la punta por donde sale el hilo no está excesivamente desgastado, con lo
que haría un mal contacto eléctrico con el hilo. Sustituya la punta si no está en buen estado.
Prevenga que las mangueras del soplete no se rocen con partes cortantes capaces de causar un cortocircuito. Si ve que
la manguera tiene cortes, sustitúyala.
SECUENCIA DE OPERACIÓN
•SOLDADURA CON GAS DE PROTECCIÓN
Para este tipo de soldadura, Ud debe utilizar un arrastrador de hilo; PRAXAIR SOLDADURA S.L. comercializa un modelo
apropiado para esta máquina el MIG-44 Cód.246.068.4 este arrastrador tiene un potente sistema de arrastre de 4 rodillos.
La máquina se conecta al arrastrador por medio de una alargadera de longitudes normalizadas de 5,10,15,25 y 50 m.
Se dispone de dos tipos de alargadera: alargadera estandar y monocable.Las máquinas salen de fábrica con la conexión
gas para tipo monocable; cuando se usen alargaderas estandar, desmontar el panel lateral dcho, y cambiar la conexión
de gas, pasando la manguera de la conexión centralizada a la toma rápida situada en el panel delantero.
La alargadera monocable se conecta al panel delantero de la máquina por medio de un conector centralizado tipo
EURO de potencia y un conector de control ;en las alargaderas estandar, conexionar el conector rápido de potencia, el
del adaptador de gas a la toma rápida, y conexionar el conector de control. estos En ambos casos se conectan por el
otro extremo de la alargadera a la parte trasera del arrastrador. El gas de protección se conexiona de la botella a la
máquina usando la manguera de gas que se suministra, al panel trasero; debe disponer un caudalímetro en la botella.
PRAXAIR SOLDADURA S.L. comercializa kit´s para los distintos sopletes, donde se suministra un caudalímetro mod. R54-CA
cód.232.246.0.
Seleccione el caudal correcto de gas para el tipo de trabajo a realizar.
El arrastrador MIG-44 puede apoyarse simplemente en la tapa de la máquina ó puede utilizarse un soporte giratorio. Este
soporte se introduce en el orificio existente en la tapa de la máquina, el arrastrador se fija en este soporte mediante cuatro
tornillos; debe desmontar los paneles del arrastrador para poder acceder a estos tornillos; este soporte dotará al arrastrador
de giro, y le permitirá bascular con lo que el soplete estará siempre recogido en el aire, sin arrastrarlo por el suelo lo que
evitará cortes en las mangueras de mimo. El código de este soporte es 245.769.6 está construido con un moderno diseño en
acero cincado.El soplete se conecta al arrastrador por medio de una conexión centralizada tipo EURO.
Opcionalmente está máquina puede trabajar con sopletes refrigerados por agua, para ello necesitará el REFRIGERADOR
R-7 cód.241.897.5 que se instala en la parte trasera de la máquina; cuando instale este refrigerador,
deberá desplazar hacia la dcha. el soporte de la botella utilizando los orificios existentes para su nueva posición.
La máquina dispone de una plataforma en la parte trasera para colocar la botella de gas, esta botella se sujeta a la
máquina mediante una cadena de acero de fácil fijación.
Coloque la bobina de hilo apropiado para el trabajo a realizar en el arrastrador, seleccione el tipo de rodillo apropiado
para este hilo, y proceda al avance rápido hasta que salga por la punta del soplete.
La intensidad de soldadura se selecciona mediante dos selectores situados en el panel delantero de la máquina; uno de
paso grueso (S1) de 3 posiciones y otro de paso fino (S2) de 10 posiciones. Mediante la combinación de estos dos selectores,
dispone de 30 escalones para regular la intensidad a la necesaria para su trabajo.
ATENCION ! : No manipule estos selectores mientras se está soldando, el hacerlo provocaría la avería de estos selectores.
Conecte el cable masa a uno de los dos conectores situados en la parte inferior izq. del panel delantero; uno de estos
conectores es de media inductancia (onda pequeña) y otro de alta inductancia (onda grande). Seleccione el
adecuado para su trabajo.Pulse el interruptor de línea del panel delantero marcado con (O-I), y comience a soldar.
RENDIMIENTO
El rendimiento de la máquina está definido por la intermitencia indicada en % referida a un intervalo de tiempo de 10 min.
en el cual la máquina puede dar la corriente especificada.
Para obtener un óptimo rendimiento utilice siempre que sea posible cables cortos sin bucles y de sección apropiada; no
utilice cables de alimentación de sección menor a 6 mm2 ni menor de 50 mm2 (SELECT-400) y 16 mm2 ni menor de 70 mm2
(SELECT-600) en la soldadura. Utilice siempre conectores originales suministrados por el fabricante de la máquina PRAXAIR
SOLDADURA S.L.; cuide que estos conectores estén siempre limpios de grasa y otras suciedades, y gire al realizar la conexión
hasta que se consiga un correcto contacto eléctrico.

CARACTERISTICAS
La unidad SELECT-400/600 ha sido diseñada para uso general admitiendo tanto trabajos ligeros como duros en soldadura.
Tiene una excelente característica de soldadura en "arco corto" y en "arco spray".
La intensidad de corriente generada es de tensión constante apropiada para procesos de soldadura MIG-MAG. El
transformador principal (TP)está dotado de protección térmica y es refrigerado por un silencioso ventilador.
Para facilitar el transporte se dispone de dos asas en el panel delantero, y de cuatro ruedas en la base; dos de ellas
giratorias en la parte delantera.
El símbolo de onda pequeña en el conector de la pinza masa del panel delantero, indica la conexión preferentemente
para soldadura con "arco corto" y aluminio. La conexión en el conector con símbolo de onda grande se utilizará
preferentemente para "arco spray".
La inductancia (IND) limita la corriente de cortocircuito y garantiza una soldadura donde las salpicaduras serán mínimas.
Opcionalmente pude instalar en el panel delantero un KIT de medida digital que le permitirá visualizar la tensión y la
intensidad de soldadura.
ATENCION !: Esta máquina no admite regulación a distancia. Si Ud. ha adquirido el ARRASTRADOR MIG-44, este dispone de
un potenciómetro para la regulación desde el mismo de la tensión. En esta unidad este potenciómetro no es operativo.
DATOS TÉCNICOS SELECT-400/600
SELECT-400 SELECT-600
Intensidad máx. de soldadura: FU 45% 400 A 600 A
FU 60% 350 A 550 A
FU 100% 270 A 420 A
Regulación intensidad: 50-400 A50-600 A
Tensión de vacio: 42 V
Clase de aislamiento: H
Tensión circuito abierto: 18-41 V 18-52 V
Tensión de control: 42 V
Hilo de soldadura: 0,8-1,6 mm 0,8-2,4 mm
Pasos de regulación: 30
Potencia absorbida: 16 KVA 28 KVA
Eficiencia cos.phi 0,85
Tensión alimentación: 230/400 Vca-50Hz 3 f. con t.t
Intensidad máx. en el primario: 26 A 48 A
Fusibles lentos para 380 V: 25 A 50 A
Dimensiones: 510 mm ancho
850 mm alto
830 mm largo
Peso: 130 Kg 150 Kg

ANÁLISIS DE AVERIAS
Se detallan los casos mas comunes, si la anomalía es distinta consulte al servicio técnico de PRAXAIR SOLDADURA S.L. Utilice
siempre repuestos originales del fabricante de la máquina , el utilizar otros componentes puede dañar la máquina ó hacer
que funcione con un rendimiento inferior al original.
FALLO CAUSA PROBABLE SOLUCIÓN
Bajo voltaje de circuito abierto ØFusibles de linea quemados.
ØFusible del primario quemado. Mida las 3 fases de línea Cambie fusibles.
El ventilador no funciona. ØMotor averiado.
ØCables de alimentación del
ventilador cortados ó sueltos.
ØFusibles de 2 ó 4 A quemados
Mida la tensión en los cables del motor. Si
es de 230 V el motor está averiado.
Cambie fusibles
Mala corriente de soldadura ØPérdida en los cables
ØAvance del hilo defectuoso Apriete conexiones. Baje la presión de los rodillos de avance
de hilo.
Limpie la punta del soplete.
Limpie los rodillos ó sustitúyalos si están
defectuosos.
Soldadura porosa ØCaudal de gas de protección
insuficiente.
ØPieza a soldar con óxido ó
suciedad.
ØGas con humedad.
Reducir la velocidad de avance.
Incrementar la tensión del arco.
Penetración escasa. ØPosición irregular del soplete.
ØTensión muy baja.
ØMárgenes demasiado separados.
ØAvance irregular del hilo.
ØSaliente excesivo.
Incrementar la tensión del arco.
Salpicaduras. ØTensión muy alta.
ØPunta sucia ó con salpicaduras.
ØInductancia insuficiente.
ØSoplete demasiado inclinado.
Reducir la tensión del arco.
Limpiar ó cambiar la punta.
Cambiar la conexión de la masa a la
pósicion
De inductancia máxima.

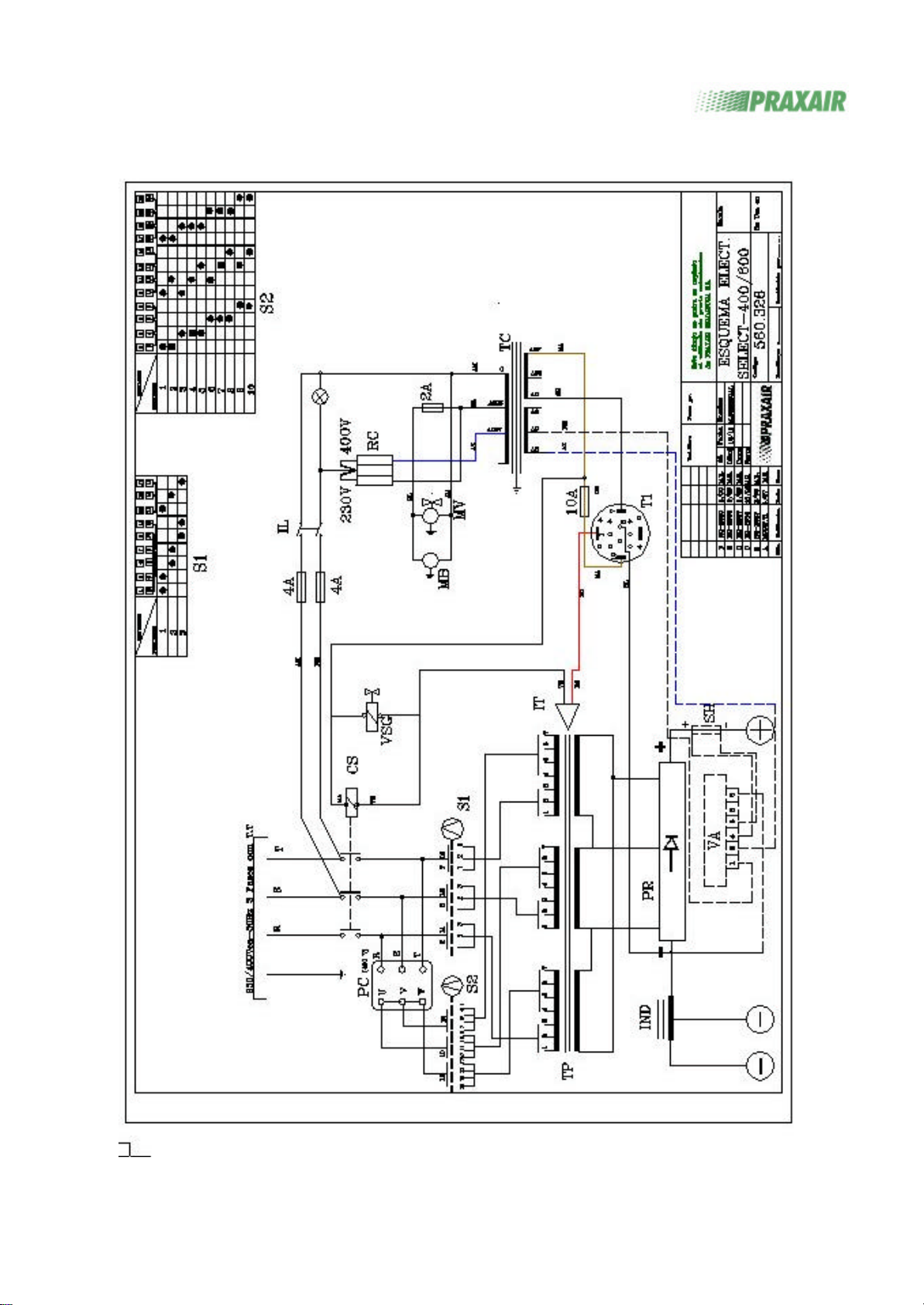

DIAGRAMAS Y CAMBIO DE TENSIÓN
•CAMBIO DE TENSIÓN
La unidad SELECT-400/600 sale de fábrica conexionada a 400Vca , para realizar el cambio de tensión a 230Vca debe
cambiar los puentes en la placa conexiones (PC), y en la regleta de conexiones (RC) segun el esquema siguiente:

PARTES DE REPUESTOS SELECT-400/600

LISTA DE REPUESTOS SELECT-400/600
POS SÍMBOLO SELECT-400 SELECT-600 DENOMINACION
1 240.383.3 240.384.4 Cable masa
2 150.034.3 XCadena
240.301.5 240.301.5 Pinza masa
3 240.485.0 240.482.4 Cable red
4 MV 240.782.3 XMotor ventilador con soporte
5 241.641.1 XPortafusibles 5x20
6 F2 241.660.6 XFusible 2A
7 TC 245.623.0 XTransformador de control
8 246.195.5 XRueda trasera
9 T1 247.533.6 XBase conector
10 246.861.6 XAsa
11 F3-F4 246.407.0 XFusible 4A
12 TP 246.811.5(*) 246.431.3 Transformador principal (*)Incluye Pos.13 y 14
13 S1 246.441.6 246.442.0 Interruptor 3 pos.
14 S2 247.619.1 247.621.3 Interruptor 10 pos.
15 246.445.3 247.661.1 Panel delantero
16 PR 246.446.4 246.433.5 Rectificador
17 CS 246.554.0 XContactor
18 246.578.3 XPrensaestopas
19 F1 246.612.2 XFusible 10A
20 246.659.0 XPortafusibles 6x32
21 246.678.5 XConector panel hembra
246.679.6 XConector aereo macho
22 IND 246.700.6 246.432.4 Inductancia
23 246.707.6 XPanel trasero
24 246.708.0 XBase
25 246.528.2 XTapa
26 246.710.2 XPanel lateral derecho
27 246.711.3 XRueda delantera giratoria
28 246.714.6 XPanel central
29 PC 246.912.1 XPlaca conexiones
30 IL 246.983.2 XInterruptor/piloto línea
31 -244.415.3 Toma rápida hembra agua
32 -247.563.1 XConexión EURO
33 -247.511.5 XAdaptador conexión
34 -246.238.6 XPinza conexión
35 -247.546.5 XPanel lateral izquierdo
36 VSG 247.554.6 XVálvula gas 42V
37 -247-554-6 XToma rápida gas
38 -246.248.2 XAislador conexión EURO
ACCESORIOS OPCIONALES
DENOMINACIÓN CÓDIGO ALARG. ESTANDAR ALARG.MONOCABLE ALARG. AGUA
Kit de medida digital 246.713.5
Refrigerador agua R-7 241.897.5
Brazo basculante 245.769.6
Arrastrador MIG-44 246.068.4
Alargadera 5m 246.345.1 246.319.3 246.346.2
Alargadera 10m 246.310.1 246.320.4 246.311.2
Alargadera 15m
Alargadera 20m 246.314.5 246.382.3 246.315.6
Alargadera 25m 246.380.1
Alargadera 50m 246.337.0 246.385.6

MANUAL DE INSTRUÇÕES
SELECT-400/600 EQUIPAMENTO DE SOLDADURA MIG/MAG

SELECT-400/600 NOTAS GERAIS
Este manual foi escrito para utilizadores familiarizados com a instalação, funcionamento e manutenção de máquinas de
soldadura. Ao seguir cuidadosamente as instruções deste manual, evitará problemas e conseguirá um óptimo rendimento
da instalação.
RECEPÇÃO E INSPECÇÃO
Antes de instalar a unidade SELECT-400/600, verifique que todos os seus componentes estão em perfeito estado. Se
observar alguma anomalia comunique-o ao seu fornecedor.
A unidade foi embalada em um saco plástico, e fixada a uma base de madeira com uma caixa externa de cartão. Para
desembalar não utilize ferramentas que possam rasgar o chassis ou danificar algum cabo. Não descarte os materiais de
embalagem até ter comprovado o funcionamento correcto da máquina.
Deverá receber o seguinte:
•Unidade SELECT-400/600 com cabo de rede e mangueira de gás.
•Cabo de massa com conector rápido e alicate de massa.
•Manual de instruções.
•Cartão de Garantia.
Se faltar alguma destas peças, comunique-o ao seu fornecedor.
INSTALAÇÃO
Para conectar a máquina à rede, assegure-se de que dispõem de um comutador ou disjuntor com fusíveis de linha. Ao
realizar a ligação, o comutador deve estar aberto e deve ter os fusíveis extraídos. A potência de saída da máquina refere-
se a uma tensão de alimentação correcta, se esta for menor, não se conseguirá a potência total da máquina.
O cabo da alimentação, tem um condutor para conectar a máquina a uma boa rede de terra; verifique se a terra do
seu circuito está correcta. Assegure-se de que os cabos estejam firmemente apertados nas suas ligações e que são
utilizados os fusíveis prescritos.
Coloque a máquina de forma a permitir a livre circulação do ar de refrigeração, tanto na parte frontal como na parte
traseira. Não coloque obstáculos a menos de 50 cm dos painéis frontais e traseiros.
Certifique-se que o ventilador não aspira pó ou ar excessivamente sujo. Não utilize outros conectores além dos que são
fornecidos; tanto estes como os cabos estão desenhados para suportar a corrente máxima da unidade.
MANUTENÇÃO E REPARAÇÕES
Antes de realizar qualquer inspecção interna, assegure-se que a máquina está desligada da rede, e os fusíveis extraídos. O
interruptor da máquina não desliga a alimentação do enrolamento primário do transformador principal.
•TRANSFORMADOR (TP)
Aconselha-se a limpeza periódica, dependendo da sujidade ambiental durante esta operação. Como norma geral deve
limpar-se uma vez em cada seis meses. Retire a tampa e os paneis laterais da máquina e sopre com ar comprimido a
baixa pressão (máx. 4 bar).
•PONTE RECTIFICADORA (PR)
Requer somente o sopro com ar comprimido a baixa pressão. Verifique que os terminais da entrada e saída da ponte
rectificadora, estão apertados.
•VENTILADOR (MV)
O ventilador está lubrificado permanentemente e não requer manutenção.
•TOCHA

Mantenha sempre o bocal limpo e elimine restos de salpicos que possam existir entre a ponta e o arame de soldar; isto
aumentará consideravelmente a vida da sua tocha.
Uma vez bem limpo o bocal, pulverize-o com o spray PROTARGON, produto anti salpicos da PRAXAIR SOLDADURA S.L.
Cód. 245.901.5 isto evitará que se peguem novos resíduos de material fundido. Não bata a tocha contra as peças de
soldar ou outros corpos, especialmente quando estiver a alta temperatura; ao fazê-lo inutilizará a sua tocha.
Verifique periodicamente que o orifício da ponta de onde sai o arame não está excessivamente desgastado, isto
provocaria um mau contacto eléctrico com o arame. Substituía a ponta se não estiver em bom estado.
Certifique-se que as mangueiras da tocha não rocem com partes afiadas capazes de causar um curto-circuito. Se vir que
a mangueira tem cortes, deve substitui-la.

SEQUÊNCIA DA OPERAÇÃO
•SOLDADURA COM GÁS DE PROTECÇÃO
Para este tipo de soldadura, deve utilizar um alimentador de arame; A PRAXAIR SOLDADURA S.L. comercializa um modelo
apropriado para esta máquina, o MIG-44 Cód. 246.068.4. Este alimentador tem um potente sistema de arrasto de quatro
rodas. A máquina liga-se ao alimentador por meio de um adaptador de longitudes normalizadas de 5, 10, 15, 25 e 50m.
Existem dois tipos de adaptadores: monocabo e standard. Quando se utilizam tochas refrigeradas a água, o adaptador
será do tipo standard. As máquinas saem da fábrica configuradas para utilização com adaptador monocabo;se
utilizar o standard, deve desmontar o painel lateral direito, e mudar a ligação de gás, passando a mangueira da ligação
central a tomada rápida situada no painel frontal.
O adaptador monocabo liga-se ao painel frontal da máquina por meio de um conector centralizado tipo EURO e um
conector de controle; no adaptador standard, liga-se um conector rápido de potência, o conector de controle e o
conector rápido de gás. Estes conectores ligam-se pelo outro extremo do adaptador à parte traseira do alimentador de
arame. O gás de protecção sai da garrafa para a máquina por meio de uma mangueira no painel traseiro; deve ter um
caudalímetro na garrafa. A PRAXAIR SOLDADURA S.L. comercializa kits para as tochas distintas, aonde fornece o
caudalimétro mod. R54-CA cód. 232.246.0.Seleccione o caudal correcto para o tipo de trabalho que vai realizar.
O alimentador MIG-44 pode simplesmente ser apoiado na tampa da máquina ou pode ser utilizado um suporte giratório.
Este suporte é introduzido no orifício existente na tampa da máquina, o alimentador é fixado no suporte com quatro
parafusos; deve desmontar os painéis do alimentador para ter acesso a estes parafusos; este suporte permitirá que o
alimentador gire, e também inclinar, assim a tocha estará sempre recolhida no ar, sem que seja arrastada pelo chão, o
que evitará cortes nas mangueiras. O código deste suporte é 245.769.6 e está construída com um moderno desenho em
aço zincado.
A tocha liga-se ao alimentador por meio de uma ligação centralizada tipo EURO.
Opcionalmente esta máquina poderá trabalhar com tochas refrigeradas a água, para isso necessitará do REFRIGERADOR
R-7 cod.241.897.5 que é instalado na parte traseira da máquina; ao instalar este refrigerador, deverá mover para a
esquerda o suporte da garrafa utilizando os orifícios existentes para a sua nova posição.
A máquina dispõe de uma plataforma na parte traseira para colocar a garrafa de gás, a garrafa é presa à máquina
através de uma corrente de aço para fixação fácil.
Coloque a bobina de arame apropriada para o trabalho a realizar no alimentador, seleccione o tipo de rodas
apropriadas para este arame, e proceda ao avanço rápido até que o arame saia pela ponta da tocha.
A corrente de soldadura é seleccionada através dos selectores situados no painel frontal da máquina; um de ajuste grosso
(S1) de três posições e outro de ajuste fino (S2) de 10 posições. Mediante a combinação destes selectores, dispõem de 30
níveis para regular a corrente necessária para o seu trabalho.
ATENÇÃO! : Não manipule estes selectores enquanto estiver a soldar, ao fazê-lo provocará a avaria destes selectores.
Ligue o cabo de terra a um dos dois conectores situados na parte inferior esquerdo do painel frontal; um destes conectores
é de meia indutância (onda pequena) e o outro é de alta indutância (onda grande). Seleccione o conector adequado
para o seu trabalho.
Pressione o interruptor de linha do painel frontal marcado com (0-I), e comece a soldar.
RENDIMENTO
O rendimento da máquina está definido pela escala indicada em % referida a um intervalo de tempo de 10 min. na qual
a máquina pode dar a corrente especificada.
Para obter um rendimento óptimo, utilize sempre que seja possível cabos curtos sem nós e de secção apropriada; não
utilize cabos de alimentação de secção inferior a 6 mm2 nem inferior a 50 mm2 (SELECT-400), 16 mm2 nem inferior a 70 mm2
( SELECT-600) na soldadura. Utilize sempre os conectores originais fornecidos pelo fabricante da máquina PRAXAIR
SOLDADURA S.L.; certifique-se que estes conectores estejam sempre limpos de óleo ou outra sujidade, gire-os ao realizar a
ligação até que se consiga um correcto contacto eléctrico.
CARACTERÍSTICAS
A unidade SELECT-400/600 foi desenhada para uso geral, permitindo tanto trabalhos ligeiros como pesados em soldadura.
Tem uma excelente característica de soldadura em “arco curto” e em “arco spray”.
A corrente gerada é de tensão constante, apropriada para processos de soldadura MIG-MAG. O transformador principal
(TP) está dotado de protecção térmica e é refrigerado por um ventilador silencioso. Para facilitar o transporte dispõem de
duas asas no painel frontal, e de quatro rodas na base; duas delas giratórias na parte da frente. O símbolo de onda
pequena no conector da garra de massa no painel frontal, indica a ligação preferencialmente para soldadura com “arco

curto” e alumínio. A ligação ao conector com o símbolo de onda grande é utilizada preferencialmente para soldadura por
“arco de spray”.
A indutância (IND) limita a corrente de curto-circuito e garante uma soldadura com o mínimo de salpicos.
Opcionalmente, pode instalar no painel frontal um KIT de medida digital que permitirá visualizar a tensão e corrente de
soldadura.
ATENÇÂO !: Esta máquina não admite regulação a distância. Se tiver adquirido o ARRASTRADOR MIG-44, este dispõem
de um potenciómetro para a regulação da tensão. Nesta unidade este potenciómetro não está operacional.

DADOS TÉCNICOS SELECT-400/600
SELECT-400 SELECT-600
Corrente máx. de soldadura: FU 45% 400 A 600 A
FU 60% 350 A 550 A
FU 100%270 A 420 A
Regulação de corrente: 50-400 A 50-600 A
Tensão em vazio: 42 V
Classe de isolamento: H
Tensão em circuito aberto: 18-41V 18-52 V
Tensão de controle: 42 V
Arame de soldadura: 0,8-1,6 mm 0,8-2,4 mm
Níveis de regulação: 30
Potência absorvida: 16 KVA 28 KVA
Eficiência cos. Phi 0,85
Tensão de alimentação: 230/400 Vca – 50 Hz 3 fases c/ t.t
Corrente máx. no primário: 26 A 48 A
Fusíveis lentos para 380 V: 25 A 50 A
Dimensões: 510 mm de Largura 850 mm de Altura
830 mm de Comprimento
Peso: 130Kg 150 Kg

ANALISES DE AVARIAS
Detalham-se a seguir as avarias mais comuns, se a anomalia for diferente consulte os serviços técnicos da PRAXAIR
SOLDADURA S.L.. Utilize sempre peças de substituição originais do fabricante da máquina PRAXAIR SOLDADURA S.L., ao
utilizar outros componentes pode danificar a máquina ou fazer com que funcione com um rendimento inferior ao original.
DEFEITO POSSÍVEL CAUSA SOLUÇÃO
Baixa tensão de circuito aberto.ØFusíveis de linha queimados
ØFusível do primário queimado. Meça as 3 fases de linha Mude os fusíveis.
O ventilador não funciona. ØMotor avariado.
ØCabos de alimentação do
ventilador cortados ou soltos.
ØFusíveis de 2 ou 4 A fundidos.
Meça a tensão dos cabos do motor.
Se for 230 V o motor está avariado.
Mude os fusíveis.
Corrente de soldadura incorrecta. ØPerdas nos cabos.
ØAvanço de arame defeituoso. Aperte ligações. Baixe a pressão das rodas de avanço
de arame.
Limpe a ponta da tocha.
Limpe as rodas ou mude-as se
estiverem danificadas.
Soldadura porosa. ØCaudal gás de protecção
insuficiente.
ØPeça a soldar com óxido ou
sujidade.
ØGás com humidade.
Reduzir a velocidade de avanço.
Aumentar a tensão do arco.
Penetração escassa.ØPosição irregular da tocha.
ØTensão muito baixa.
ØMargens demasiado separadas.
ØAvanço irregular do arame.
ØExcessivamente saliente.
Aumentar a tensão do arco.
Salpicos ØTensão muito alta
ØPonta suja ou com salpicos
ØIndutância insuficiente
ØTocha demasiadamente
inclinada
Reduzir a tensão do arco.
Limpar ou mudar a ponta.
Mudar a ligação da massa a
indicada máxima.

PEÇAS DE SUBSTITUIÇÃO SELECT-400/600

LISTA DE PEÇAS DE SUBSTITUIÇÃO SELECT-400/600
POS. SÍMBOLO SELECT-400 SELECT-600 DESCRIÇÃO
1240.383.3 240.384.4 Cabo de massa
2150.034.3 XCorrente
240.301.5 240.301.5 Alicate de massa
3240.485.0 240.482.4 Cabo de rede
4MV 240.782.3 X Motor ventilador com suporte
5241.641. 1 X Porta fusíveis 5x20
6F2 241.660.6 X Fusível 2 A
7TC 245.623.0 X Transformador de controle
8246.195.5 X Roda traseira
9T1 247.533.6 X Base do conector
10 246.861.6 X Asa
11 F3-F4 246.407.0 X Fusível 4 A
12 TP 246.811.5(*) 246.431.3 Transformador principal (*)incl.pos.13 e 14
13 S1 246.441.6 246.442.0 Interruptor 3 pos.
14 S2 247.619.1 247.621.3 Interruptor 10 pos.
15 246.445.3 247.661.1 Painel frontal
16 PR 246.446.4 246.433.5 Ponte Rectificadora
17 CS 246.554.0 X Contactor
18 246.578.3 X Borracha de passagem
19 F1 246.612.2 X Fusível 10 A
20 246.659.0 X Porta-fusíveis 6x32
21 246.678.5 X Conector painel fêmea
246.679.6 X Conector aéreo macho
22 IND 246.700.6 246.432.4 Indutância
23 246.707.6 X Painel traseiro
24 246.708.0 X Base
25 246.528.2 X Tampa
26 246.710.2 X Painel lateral direito
27 246.711.3 X Roda dianteira giratória
28 246.714.6 X Painel central
29 PC 246.912.1 X Placa de ligações
30 IL 246.983.2 X Interruptor de linha com luz piloto
31 244.415.3 Tomada rápida agua
32 247.563.1 X Ligação Euro
33 247.511.5 X Adaptador de ligação
34 246.238.6 X Pinça de ligação
35 247.546.6 X Painel lateral esquerdo
36 VSG 244.466.5 X Válvula solenóide
37 247.554.6 X Tomada rápida gas
38 246.248.2 X Isolante Ligação Euro
ACESSÓRIOS OPCIONAIS
DENOMINAÇÃO CÓDIGO ADAPT. ESTANDAR ADAPT.MONOCABO ADAPT. AGUA
Kit de medida digital 246.713.5
Refrigerador água R-7 241.897.5
Braço basculante 245.769.6
Alimentador MIG-44 246.068.4
