Premium PWA1210N User manual

AIREACONDICIONADO DE VENTANA
MANUAL DE USUARIO
PWA1210N PWA1810N
PWA2410N

1. CARACTERÍSTICAS.......................................................................................1
2. REGLAMENTOS ELÉCTRICOS DE SEGURIDAD.........................................2
3. IDENTIFICACIÓN DE LAS PARTES DE LA UNIDAD.....................................3
4. PUNTOS DE ATENCIÓN CUANDO SE EFECTUA AL OPERACIÓN.............3
5. TABLERO DE OPERACION...........................................................................4
6. INTRUCCIONES DE OPERACION.................................................................5
7. CUIDADO Y MANTENIMIENTO .....................................................................9
8. GUIA DE LOCALIZACIÓN DE AVERIAS......................................................11
9. INSTALACIÓN..............................................................................................13
NOTA .
El aire acondicionado que usted compro puede ser ligeramente diferente al de la
fotografía de este manual, la forma actual que prevalecerá. Vea las operaciones
relacionadas.
1. Este aire acondicionado de ventana puede ajustar la temperatura de su habitación y des-
humidificar el cuarto con lo cual le proporcionara todos los requerimientos de “comodidad para
su hogar”.
2. Adopta seis técnicas de patente avanzadas y cuenta con una eficiencia confiable.
3. Su aire acondicionado es un dispositivo multi-funcional; procesador de e intercambiador de aire
para la habitación con altos ahorros en eficiencia y consumos de energía
4. Proporciona dos maneras a su elección para tratar con agua condensada, lo cual prolonga la
vida de su unidad
5. La unidad puede ser instalada en toda clase de lugares incluyendo fabricas, minas,
restaurantes, hospitales, hoteles, hogares, laboratorios, cuartos de computadoras, etc. En los
cuales el control y ajuste de la temperatura así como la humedad del lugar son necesarios.
CONTENIDO
CARACTERISTICAS
1

2
Todo el alambrado deberá de cumplir con la reglamentación local y nacional y
deberá ser instalado por un electricista calificado. Si tiene alguna dudad en
relación con las siguientes instrucciones, póngase en contacto con un electricista
calificado.
Nunca meta los dedos o algún objeto extraño en la salida del aire. Tenga cuidado
en especial para prevenir daños a los menores.
Para evitar la posibilidad de daños personales, asegúrese de desconectar la
corriente a la unidad antes de instalar o dar servicio y/o efectuar trabajos de
limpieza.
Si el cable de suministro de energía esta dañado, deberá ser cambiado por el
fabricante, un agente de servicio o una personal calificada con objetos de evitar
daños.
1. El cable de alimentación eléctrica se distingue
de acuerdo al color del cable como sigue: (vea
la fig. 1)
2. Para su seguridad y protección, esta unidad es
conectada a tierra por medio de la clavija del
cable de alimentación, cuando se conecta a
una conexión apropiada en la pared (vea la fig.
2). Por favor póngase en contacto con el
fabricante o su agente de servicio o una
persona calificada si se quiere reemplazar.
3. Asegúrese que la unidad estas siendo
conectada a tierra de manera apropiada. La
salida de la pared. La conexión de la pared
deberá de contar con una conexión apropiada a
tierra.
4. La unidad deberá de contar con un circuito por
separado así como un fusible de tamaño
apropiado para su conexión a tierra.
REGLAMENTACIÓN ELECTRICA DE SEGURIDAD

3
(1) Durante el inicio de la operación, si se ha apagado la
unidad o se ha cambiado el modo de la operación del
MODO DE ABANICO al MODO DE ENFRIAMIENTO,
asegúrese de mantener esa condición durante al
menos tres minutos antes de cambiar de nuevo al
modo de enfriamiento.
IDENTIFICACIÓN DE PARTES DE LA UNIDAD
PUNTOS DE ATENCIÓN CUANDO SE EFECTUA AL OPERACIÓN

4
2. Instalación del filtro de aire
Antes de arrancar el aire acondicionado asegúrese
que el filtro del aire este bien fijo. Si la unidad no ha
sido usada durante un periodo de tiempo prolongado,
es recomendable que se limpie el filtro antes de usar
la unidad. Cuando se use de manera continua limpie el
filtro del aire al menos una vez cada dos semanas.
3. Antes de prender la unidad, asegúrese que la rejilla de
la entrada del aire y la de salida no estén obstruidas
por nada
4. Este equipo de aire acondicionado esta diseñado para ser operado bajo las siguientes
condiciones:
Temperatura Exterior: 18-43 ºC (T1Ambiental) 18-43 ºC (T3. Ambiental)
Temperatura Interior: 18-32 ºC (T1Ambiental) 18-32 ºC (T3Ambiental)
Operación de
Enfriamiento Nota: La humedad relativa de la casa deberá ser menor del 80%.Si la unidad
es usada en una condición de humedad relativa de mas del 80%, habrá agua
condensada en la apariencia de la unidad.
Operación de
calentamiento Temperatura Interior: -5-30 ºC
5. Si la unidad es operada fuera de las especificaciones indicadas arriba, puede ocasionar
desperfectos a la unidad .
6. Re-ubicación de la unidad :
Cuando cambie la ubicación de la instalación del aire acondicionado, consulte a su vendedor del cual
obtuvo su unidad.
TABLERO DE OPERACION
(
Solo
p
ara ti
p
o de enfriamiento
)
ESPERE TRES MINUTOS ANTES
DE VOLVER A -ARRANCAR

5
NOTA: Lo indicado en el tablero de operaciones esta basado en un modelo típico la funcion es
la misma que la de su aire acondicionado, pero puede existir algunas diferencias en
apariencias
CUBIERTA DE OPERACIÓN ..(Algunos modelos sin)
Para ajustar la temperatura de enfriamiento deseado,
simplemente gira el botón del SELECTOR al ajuste
apropiado.
"ABANICO ALTO" (HIGH FAN) Circulará el aire a la
máxima velocidad sin enfriamiento
"ABANICO MEDIO” (MED FAN) Circulará el aire a la
media velocidad sin enfriamiento
“ENFRIAMIENTO ALTO" (HIGH COOL) Proporciona
el enfriamiento de manera automática con la máxima
circulación de aire.
“ENFRIAMIENTO MEDIO" (MED COOL) Proporciona
el enfriamiento de manera automática con media
circulación de aire.
“ENFRIAMIENTO BAJO“ (LOW COOL) Proporciona
el enfriamiento de manera automática con mínima
circulación de aire.
"0" Apagara por completo la unidad.
INSTRUCCIONES DE OPERACION
SELECTOR
OSCILACIÓN AUTOMÁTICA

6
Cuando gire el SELECTOR de "BAJO ENFRIAMIENTO" (LOW COOL) a “ALTO ENFRIAMIENTO” (HIGH
COOL), mantenga su velocidad tan baja como sea posible. No cambie el modo de operación entre, "BAJO
ENFRIAMIENTO" ( LOW COOL) a “ALTO ENFRIAMIENTO” (HIGH COOL), de manera frecuente.
¾Prueba de Operación “TEST RUN” es usado para probar al compresor y asegurase que la
unidad este trabajando de manera apropiada. Cuando el botón es girado a su posición, la
unidad es mantenida en el modo de enfriamiento y el control de temperatura automática
es cortado, no use esta posición para una operación de manera regular
¾Durante la operación de enfriamiento de la unidad, cuando el botón del termostato es
girado en sentido contrario de las manecillas del reloj, permitiendo al menos tres minutos
antes de girar de regreso a la dirección de “MAS FRIÓ” (COOLER). De otra manera el
fusible puede fundirse debido a una sobrecarga de la unidad.

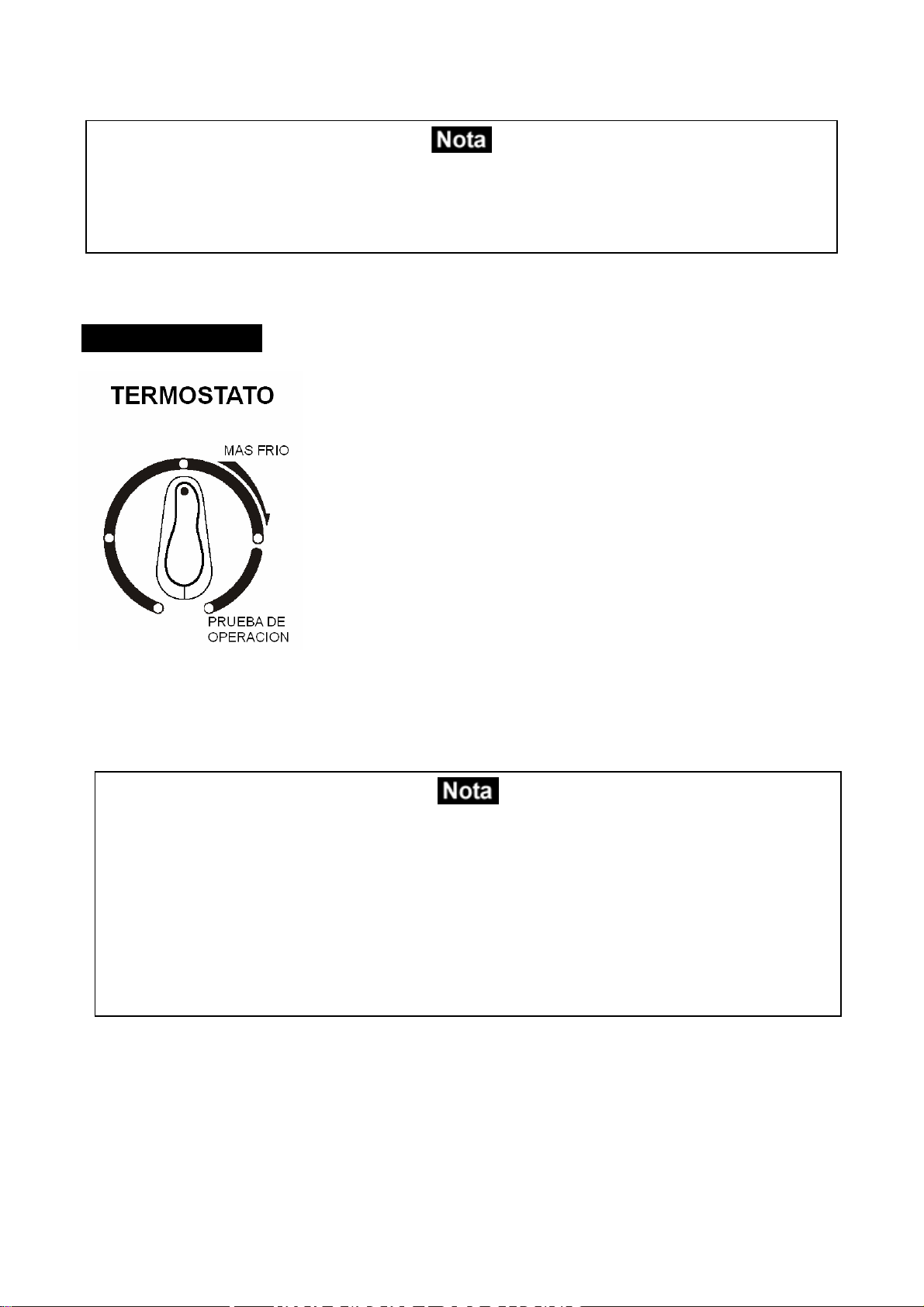

TERMOSTATO .
El termostato arranca y para de manera automática, la
operación del compresor en el aire acondicionado con
objeto de controlar y mantener la temperatura de manera
confortable. Cuando la temperatura de la habitación
alcanza el ajuste deseado, el enfriamiento se parara de
manera automática. Cuando la temperatura de la
habitación se incremente, el enfriamiento continuara. Esto
ocasiona un uso eficiente del enfriamiento y de la energía
de manera económica.
El método de operación es el siguiente: gire en la dirección
de la flecha, el ajuste de la temperatura se convierte en
inferior, cuando sienta que este demasiado frió, gire el
botón a la dirección “original”. Cuando sienta que este
demasiado caliente, gire el botón a la dirección de “MAS
FRIO” (COOLER)

7

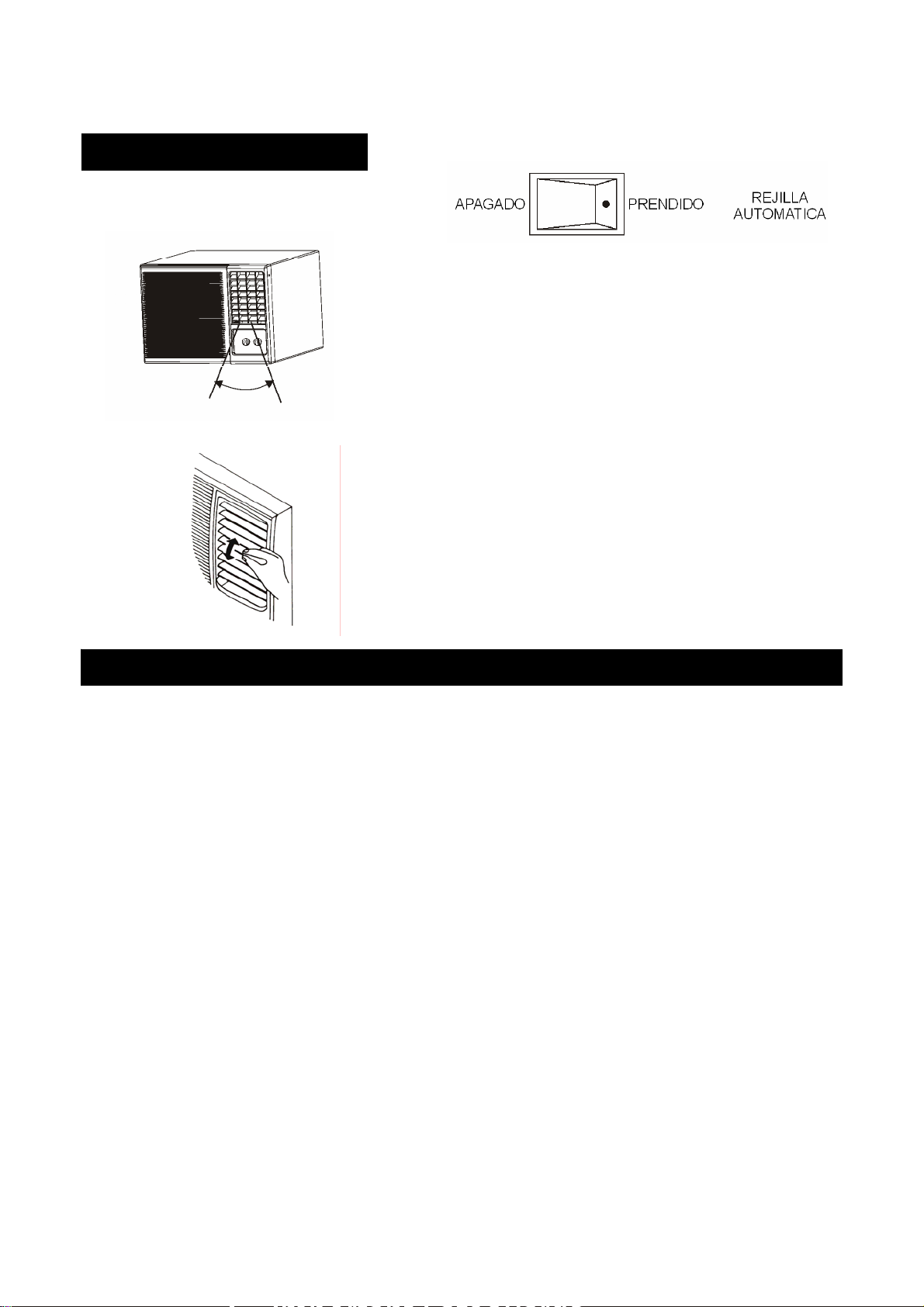

REJILLA AUTOMATICA
Flujo de Aire Horizontal (de manera Automática)
Cuando el interruptor de REJILLA AUTOMÁTICA es “PRENDIDO”,
las rejillas verticales oscilarán de manera de derecha a izquierda
para distribuir el flujo del aire de manera alterna para obtener un
enfriamiento confiable. Las rejillas verticales pueden ser detenidas
en cualquier posición cuando el interruptor de rejilla automatica es
prendida
Ajuste vertical de flujo del aire (manualmente)
Para ajustar la dirección del flujo del aire vertical, ajuste
cualquiera de las rejillas horizontales. Cuando suba o baje las
rejillas, siempre mantenga de manera horizontal las superiores
o las inferiores. Esto puede prevenir las gotas de agua
condensada en la parte frontal de la unidad.
TABLERO DE OPERACIÓN
(
Ti
p
o de enfriamiento / Calefacción
)
ESPERE TRES MINUTOS ANTES DE VOLVER A - ARRANCAR

8
PRECAUCIÓN .
¾Cuando el interruptor es ajustado a "ABANICO ALTO" (HIGH FAN) o "ABANICO BAJO"
(LOW FAN) el aire acondicionado solo produce aire, sin ningún enfriamiento.
¾Gire lentamente el botón de “BAJO ENFRIAMIENTO” (LOW COOL) / “BAJO
CALENTAMIENTO” (LOW HEAT) de manera que no este accionado muy a menudo
¾Cuando la temperatura de la habitación alcance un valor por debajo de los 21°C y la
unidad este enfriando, se puede producir congelación en el evaporador. Si esto sucediera,
opere el aire acondicionado en el ajuste de abanico para que descongele
SELECCIÓN DE FUNCIÓN (Tipo de Calefacción / Enfriamiento)
El botón de selección de función controla la velocidad del
abanico o la velocidad del enfriamiento
(1)Cuando es ajustado a “ABANICO ALTO” (HIGH FAN)
mayor flujo de aire sale del aparato
(2)Cuando es ajustado a “ABANICO BAJO” (LOW FAN)
menor flujo de aire sale del aparato
(3)Cuando es ajustado a “FRIÓ ALTO” (HIGH COOL) se
obtiene un enfriamiento mas rápido
(4)Cuando es ajustado a “FRIÓ BAJO” (LOOW COOL) un
menor enfriamiento ayuda a mantener la temperatura
(5)Cuando es ajustado a “CALOR ALTO” (HIGH HEAT) se
obtiene un calentamiento mas rápido
(6)Cuando es ajustado a “CALOR BAJO” (LOW HEAT) un
menor calentamiento ayuda a mantener la temperatura
(7)Cuando es ajustado a “APAGADO”, el aire a “APAGADO”,
el aire acondicionado no opera
& TERMOSTATO
El termostato arranca de manera automática y detiene la
operación con objeto de mantener la temperatura de la
habitación a un nivel apropiado, y esto resulta en un uso
eficiente de la energía eléctrica, así como el obtener un
enfriamiento mas económico
Opere el botón de termostato como se indica. La temperatura
que usted esta ajustando se convierte en mas alta, del
numero “6” a “1”, y disminuye de “6” a “12”

9
PRECAUCIÓN .
&Durante la operación de enfriamiento, si a girado el botón de termostato en la dirección de
(12) a (1), asegúrese de esperar al menos durante tres minutos antes de regresar el botón
hacia atrás (12). El regreso inmediato del botón puede ocasionar una carga inapropiada a
la maquina, ocasionando un fusible fundido
&El botón no va mas allá del rango entre (1) y (12)
&Para el tipo que adopta un calentador PTC, cuando el SELECTOR es colocado a “CALOR
ALTO” (HIGH HEAT) o “CALOR BAJO” (LOW HEAT), el termostato esta fuera de
funcionamiento
NOTA .
&La PALANCA DE VENTILACIÓN debera ser
normalmente mantenida en la posición de
“CERRADO” durante el enfriamiento para
obtener el máximo efecto de enfriamiento.
La posición de “ABRIR” (OPEN) es usado
solo para propósitos de ventilación
Para evitar la posibilidad de daños personales, asegúrese de desconectar la energía a la unidad
antes de limpiar o dar servicio.
Este es mantenido en la posición de cerrado y se
usa solo cuando hay que eliminar humo u olores de
la habitación. Cuando la palanca de ventilación es
empujada hacia “ABIERTO” (OPEN) el aire de
ventilación es abierto.
Nota: hay una diferencia pequeña del método de
operación entre los diferentes modelos. Para
algunos modelos, cuando la palanca de ventilación
del aire fresco es empujada hacia fuera, la
ventilación del aire fresco es abierta
AIRE DE VENTILACIÓN FRESCO
CUIDADO Y MANTENIMIENTO

10
Si el filtro de aire se llegara a obstruir, con polvo, el flujo de aire es obstruido y reduce la eficiencia del
enfriamiento. El filtro del aire deberá ser limpiado cada dos semanas.
No Use gasolina, Benceno, Thiner u otros
químicos, insecticidas en el aire
acondicionado, ya que estas substancias
pueden ocasionar descarapelamiento de la
pintura, roturas o deformaciones de las
partes plásticas.
Nunca intente limpiar la unidad vertiendo agua
directamente en cualquiera de las superficies,
ya que esto ocasiona deterioramiento de los
componentes eléctricos asi como su aislamiento
LIMPIEZA DEL FILTRO DE AIRE
1. Remoción del Filtro del Aire
Vea las INSTRUCCIONES DE
INSTALACIÓN.
Paso 1, de la pagina 14
2. Limpieza del Filtro de Aire
1) Remueva el polvo atrapado en el filtro o
aspírelo hasta que se limpie.
2) Lave el filtro vien con agua tibia o con
un agente limpiador neutral.
3. Limpieza del Refrescador del Aire
1) El refrescador de aire esta fijo en la parte de
atrás del filtro el aire, límpielo junto con el
filtro del aire.
2) Enjuague el filtro y el refrescador del aire
usando agua limpia .permita que seque por
completo.
4. Fijando el Filtro del Aire
Vea las instrucciones de instalación, Paso 5
de la Pagina 15.

11
Nunca use agua caliente de mas de 40ºC (104ºF) para limpiar el filtro del aire y el refrescador del
aire.
Nunca intente operar la unidad sin el filtro del aire
&El polvo se puede acumular en la cubierta frontal, use una tela suave con un agente neutral
limpiador para limpiarlo
&Nunca use agua con mas de 50ºC, alcohol, gasolina, ácido, solventes, o cepillo para limpiar la
cubierta frontal ya que esto dañaría la superficie de la parte.
Vea los PUNTOS PARA LA ATENCIÓN
CUANDO OPERA en la pagina 3
1. Opere el abanico solo durante medio dia para
secar el interior de la unidad.
2. Quite la corriente y desconéctelo de la
conexión de la pared.
CUBIERTA FRONTAL
CUIDADOS AL FINAL DE LA TEMPORADA CUIDADOS EN LA TEMPORADA
GUIA PARA LA LOCALIZACIÓN DE PROBLEMAS
Salida del aire exterior lateral o la entrada
esta bloqueada
La temperatura del lado exterior es
abnormalmente alta debido a la aplicación de
la luz directa del sol o de calor de alguna otra
fuente
POCO ENFRIAMIENTO EN LOS FLUJOS DE AIRE QUE SALEN NORMALMENTE

12
SIN FLUJO DE AIRE
Puerta y/o ventanas están abiertas Calentador del agua o estufa están
siendo usados en la habitación
Hay demasiado gente en la habitación El filtro del aire esta obstruido con polvo
Interruptor de ventilación es puesto en
“ABIERTO” El termostato no esta ajustado de
manera apropiada
Verifique sI la energía eléctrica esta cortada Vea si el fusible esta fundido

13
INSTALACION
Seleccione la mejor ubicación
Instale la unidad en un lugar que cuente con la suficiente fuerza para soportar la unidad de una
manera segura.
Para una máxima eficiencia ,instale el aire acondicionado a un lado de la casa o edificio lo cual le
favorece con mas sombra que la luz directa del sol
Proporcione la tolerancia suficiente o espacio en la entrada y salida del aire para que el flujo del aire
no se obstruya, siguiendo las figuras que dan los requerimientos de los detalles.
Solamente personal de servicio calificado y entrenado deberá de instalar, repara o efectuar servicio al
equipo de aire acondicionado. Los usuarios no deberán instalar el aire acondicionado por si solos.
Modelo
Tamaño (mm) Menos de 9000 Btu/h Mas de 10000 Btu/h
A 400 400
B 500 500
C 170 210
D 50 60

14
Para reunir los diferentes requerimientos de los diferentes tipos
de aire acondicionado para tratar el agua condensada, hay dos
clases de métodos para su selección.
1. Si no hay necesidad de desalojar el agua, selle el orificio de
la parte inferior del gabinete con un tope de hule. Esto
incrementara la eficiencia, pero el ruido puede ser mayor.

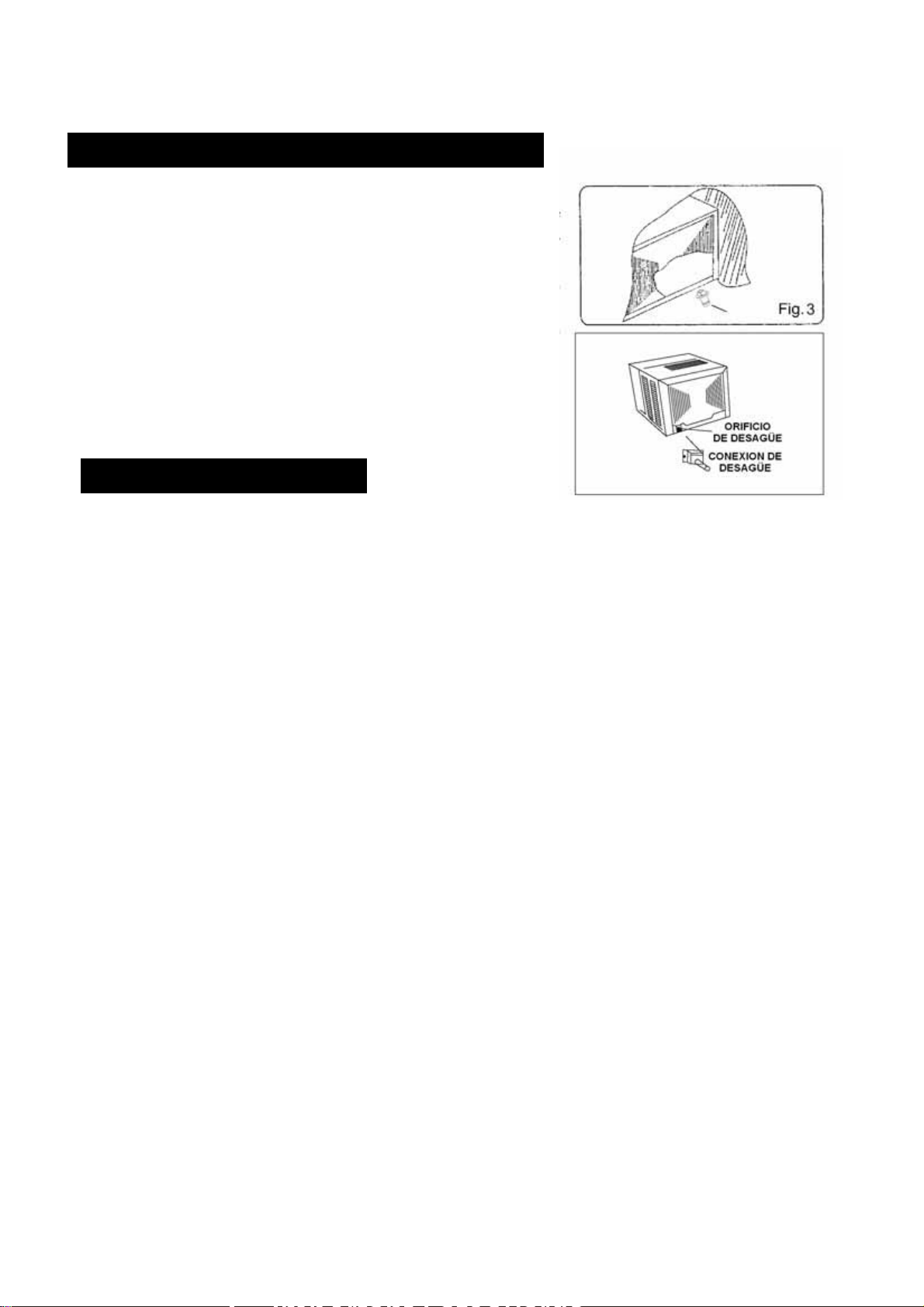

2. Si necesita desalojar el agua, instale el conector de desagüe
y conéctelo con una manguera para desagüe. La manguera
de desagüe esta disponible en el mercado local.
Paso 1. Remueva la cubierta frontal y el filtro del aire
1. Sujete la ranura debajo de la cubierta frontal ,luego levántela hacia arriba, y remueva la cubierta
frontal posteriormente (Vea la Fig. 1)
2. Sujete la manija debajo del filtro del aire y haga que el filtro se arquee, remuévalo de la ranura
desde la parte inferior hacia arriba (Vea la Fig. 2)
Paso 2. Remueva el marco
1. Remueva los dos tornillos fijos del marco. (vea al fig. 3).
2. Sujete la esquina izquierda en la parte de abajo del marco, afloje el marco. (vea la fig. 4)
EL TRATAMIENTO DEL AGUA DE LA CONDENSACIÓN
SECUENCIA DE INSTALACIÓN

15
Paso 3 . Instalación
1. Remueva los tornillos que fijan el tablero al chasis y el gabiente. Algunos modelos tienen dos
tornillos de mas en la parte de atrás de gabinete (Vea la Fig. 5)
2. Sujete la manija en el chasis y deslice de manera cuidadosa al aire acondicionado hacia fuera del
gabinete (Vea la Fig. 6)
3. Cuando no necesite sacar el agua, instale el tapón de desagüe en el chasis. Luego fije el gabinete
al soporte (proporcionado por usted, o póngase en contacto con el distribuidor) (Vea la Fig. 7)
4. Empuje el chasis de la unidad en el gabinete (vea la Fig. 8)
5. Fije el chasis y el gabinete (Vea la Fig. 5)
Paso 4. Instale el gabinete
1. Instale el gabinete
2. Fije los tornillos en el gabinete
Paso 5. Instale la cubierta frontal y el filtro del aire.
1. Instale el filtro del aire en la ranura del gabinete de arriba
hacia abajo ( vea la fig. 2)
2. Sujete la cubierta frontal en el seguro del gabinete, luego
presione la cubierta frontal en la ranura del gabinete hasta que
escuche un sonido (click). Vea la figura 10

1
CONTENTS
1. IMPORTANT SAFETY INSTRUCTIONS.................................................2
2. POINTS FOR USING AIR CONDITIONER .............................................3
3. UNIT PARTS IDENTIFICATION ................. .............................................4
4. AIR CONDITIONER FEATURES..............................................................5
5. CARE AND CLEANING ...........................................................................7
6. INSTALLATION.........................................................................................8
7. TROUBLESHOOTING TIPS.................................................................11
8. SPECIFICATIONS ................................................................................12
NOTE: This User s Manual provides specific
operating instructionsfor yourmodel. Usethe
room air conditioner only as instructed in this
User s Manual. These instructions are not
meant to cover every possible condition and
situation that may occur. Common sense and
caution must be practiced when installing,
operating, and maintaining any appliance.

IMPORTANT SAFETY INSTRUCTIONS
All wiring must comply with local and national electrical codes and be installed
by a qualified electrician.
Never insert your fingers or any foreign objects into the air outlet.
Take special care to warn children of these dangers.
Be sure the air conditioner is properly grounded. To minimize shock and fire
hazards, proper grounding is important. The power cord is equipped with a three-
prong grounding plug for protection against shock hazards.
Your air conditioner must be used in a properly grounded wall receptacle. If the
wall receptacle you intend to use is not adequately grounded or protected by a
time delay fuse or circuit breaker, have a qualified electrician install the proper
receptacle. Ensure the receptacle is accessible after the unit installation.
Do not run air conditioner with outside protective cover in place. This could result
in mechanical damage within the air conditioner.
Do not use an extension cord or an adapter plug.
The capacity of the room air conditioner must fit the room size for efficient and
satisfactory operation.
Install the room air conditioner on the shady side of your room.
Do not block air flow inside with blinds, curtains or furniture; or outside with shrubs,
enclosures, or other buildings.
Keep blinds and drapes in other windows closed during the sunniest part of the
day.
Clean the air filter as recommended in the section Care and Cleaning .
WARNING For your safety
Do not store or use gasoline or other flammable vapors and liquids in the vicinity
of this or any other appliance.
Avoid fire hazard or electric shock. Do not use an extension cord or an adaptor
plug. Do not remove any prong from the power cord.
WARNING Electrical Information
Energy Saving Ideas
2

3
POINTS FOR USING AIR CONDITIONER
NOTE: If the air conditioner is turned off, wait 3 minutes before restarting. This
allows pressure inside the compressor and equalize. Failure to follow these
instructions may be harmful to your unit.
To begin operating the air conditioner, follow these steps:
1. Set the thermostat to the highest number (coldest or cooler setting).
2. Set the selector control to the highest COOL setting.
3. Adjust the louver for comfortable air flow (see AUTO SWING).
4. Once the room has cooled, adjust the thermostat to the setting you find most
comfortable.
5. Make sure that the air flow inside and outside are not obstructed by anything.
WARNING To reducethe riskof fire,electric shock,or injuryto persons,
read theIMPORTANT SAFETYINSTRUCTIONS before
operating thisappliance.
If the unit is operated beyond the conditions specified above, it may cause a failure
of the unit.
6. This air conditioner is designed to be operated under conditions as follows:
Cooling Operation
Outdoor temp.: O
18-43 C(T1Environment)
Indoor temp.: O
18-32 C(T1Environment)
Note:
The relative humidity of home should be less
than 80%. If the unit is used in a condition with a
relative humidity over 80%, there will be condensed
water on the appearance of the unit.
O
21-52 C(T3Environment)
O
18-32 C(T3Environment)

1. Power cord conductors are distinguished according to color as follows (see Fig.1)
2. For your safety and protection, this unit is earthed through the power cord (see Fig.2)
Please contact the manufacturer or its service agent or a similar qualified person if
you want to replace it.
3. Be sure that the unit being correctly grounded. The wall outlet (Air-break switch)should be
provided with reliable earth wire.
4. The unit should be provided with an individual circuit and the circuit breaker/fuse
rating should be the same as that of the power cord and wall outlet.
1. Front panel
2. Air filter
3. Frame
4. Cabinet
5. Air inlet grille (outdoor side)
6. Air outlet grille
7. Operation knob
8. Power supply cord and plug
4
UNIT PARTS IDENTIFICATION
POWER
CORD
A
E
N
E-Earth wire, yellow/green
N-Neutral wire, blue
A-Active wire, brown
Fig.1
ACCESSORIES
1
Screw(Fasten the front panel)
2
Drain Plug(option)
1
Drain Pan (option)
Seal
1
Fig. 2
Wall outlet Air-break switch
