Prepac BSCW-0707-2K User manual

30” Wide Large Storage Cabinet
Grosse armoire accrochable de 30 po
Model # BSCW-0707-2K
GSCW-0707-2K
WSCW-0707-2K
LB-0736 2021-03-25
Prepac Manufacturing Ltd.
Assembly Instructions
Instructions de montage
DATE STAMP
WEBSITE
www.prepacmfg.com/content/replacement-part-order
Complete our easy to use order form
BY EMAIL
[email protected]
BY PHONE
1-877-PREPAC1 (1-877-773-7221)
Mon - Fri: 7am - 4pm PST / 10am - 7pm EST
• If you have received a damaged or defective part
• If you are missing hardware or parts
• For help with assembly
Replacement parts will leave our facility within two business days via UPS
ground or mail. Please note: shipping times will vary depending on location.
Before you call please:
1) Record the following information from the shipping label on the outside
of the box. You will need it for warranty purposes:
•Ship To Name
• Sales Order Number
2) Note the product model number.
3) Review the contents of your shipment to determine
what you are missing.
CONTACT US FIRST
Option de service en ligne
Complétez le formulaire Commande de Pièces de Rechange disponible dans la
section Soutien à la clientèle de notre site web : www.prepacmfg.com
• Si vous avez reçu une pièce endommagée ou défectueuse
• Si vous manquez la quincaillerie ou les pièces
Les pièces de rechange quitteront notre installation dans deux jours ouvrables via
UPS par terre ou le courrier. Notez s’il vous plaît que les temps d’expédition varieront
selon l’emplacement.
Pour parler avec quelqu’un en français, s’il vous plaît contacter votre détaillant.
7/32” inch diameter (3/16th size can also be used)
7/32 de pouce de diamètre (3/16ième taille peut également être utilisé)
Required Tools / Outils requis
Stud Finder
Détecteur de montant
Detector de travesaños
Installation requires 2 people
L’installation exige 2 personnes

Page 2 of 20
C3
C1
C4
C6
C5
C8
C9
C2
C7
C6
C6
C9
Cabinet Parts / Pièces du cabinet
Part numbers are for reference only.
Product parts are not labeled.
Les numéros de pièce sont à titre de référence seulement.
Les pièces du produit ne sont pas étiquetées.

Page 3 of 20
Right Side (1)
Côté droit
SR-10053-B black / noir
SR-10053-G gray / gris
SR-10053-W white / blanc
Fixed Shelf (1)
Étagère xe
SH-10052-B black / noir
SH-10052-G gray / gris
SH-10052-W white / blanc
Adjustable Shelves (3)
Étagère ajustable
SF-10037-B black / noir
SF-10037-G gray / gris
SF-10037-W white / blanc
C4
C6
C5
Top (1)
Dessus
TP-10050-B black / noir
TP-10050-G gray / gris
TP-10050-W white / blanc
Gable (1)
Pignon
GA-10054-B black / noir
GA-10054-G gray / gris
GA-10054-W white / blanc
Left Side (1)
Côté gauche
SL-10053-B black / noir
SL-10053-G gray / gris
SL-10053-W white / blanc
C3
C1
C2
Bottom Stabilizer (1)
Renforcement inférieur
ST-10064-B black / noir
ST-10064-G gray / gris
ST-10064-W white / blanc
Bottom Shelf (1)
Étagère inférieure
BT-10040-B black / noir
BT-10040-G gray / gris
BT-10040-W white / blanc
Doors (2)
Porte
DR-10034-B black / noir
DR-10034-G gray / gris
DR-10034-W white / blanc
C8
C9
C7
Cabinet Parts / Pièces du cabinet
Lock the Cams
Serrez les ferrures
Asegure las tuerca de jación
Unlocked
deverrouillé
abierta
Locked: Turn 210º
Verrouillé: tournez 210º
Cerrada: gire 210 grados
Make sure arrow on cam faces hole for
connecting bolt
Assurez-vous que la èche sur le ferrure fait
face au trou pour le boulon de connexion
Asegúrese de que la echa en la tuerca esté
orientada hacia el oricio para conectar la
clavija
How to properly insert and lock cam and
connector hardware
Comment insérer et verrouiller correctement
le matériel du ferrrure et du connecteur

Page 4 of 20

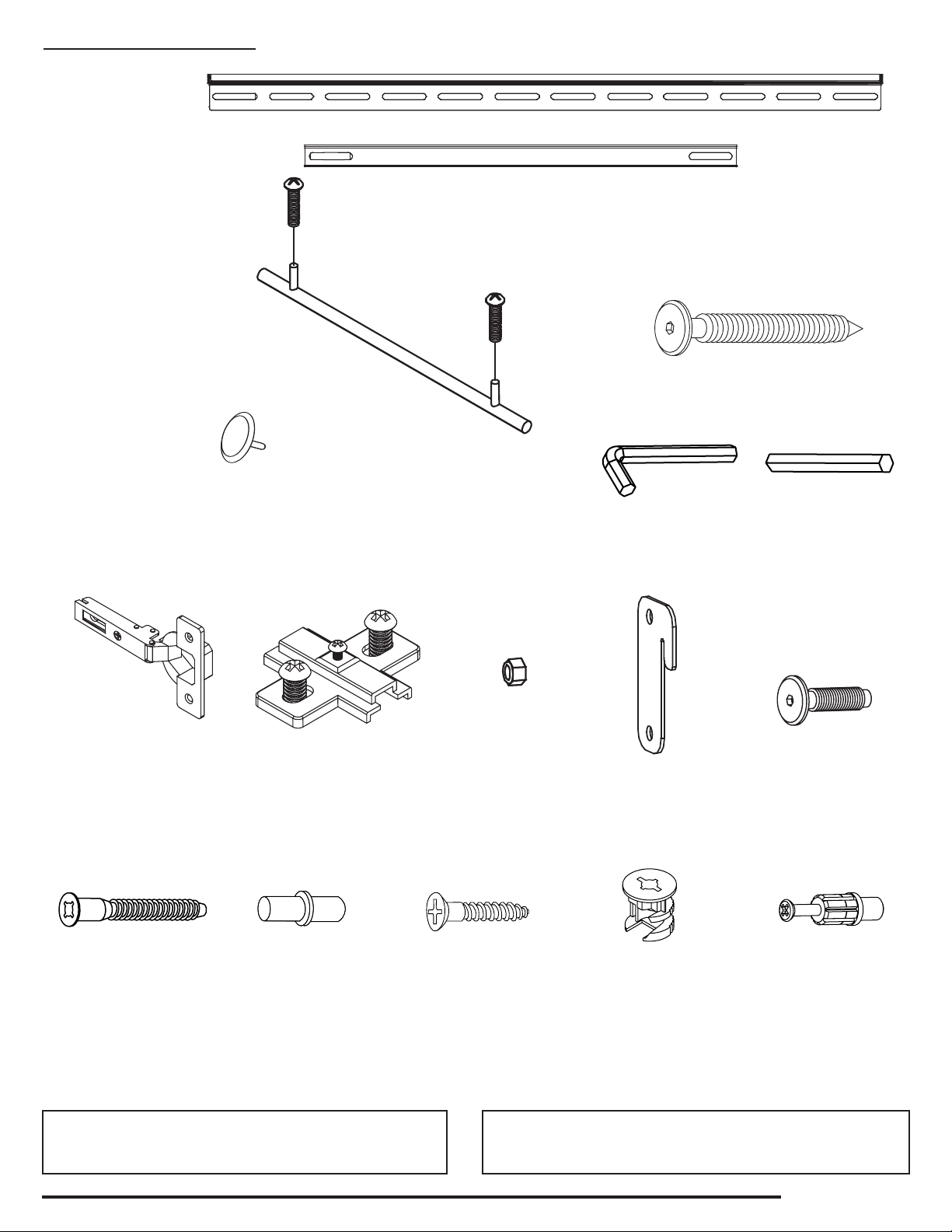

3’’ Wood Screw (3)
Vis à bois 3 pouces
RM-0835
Allen Key (1)
Clef “Allen”
RM-0313
Allen Key Bit (1)
Clef“Allen” mèche
RM-0923
Euro Hinge (4)
Euro charnière
RM-0016
Hinge Plate with screws (4)
Plaque de charnière avec
les vis
RM-0018
Nylon Lock Nut (6)
Écrous de
blocage en nylon
RM-0837
Rail Hook (3)
Crochet de
suspension
RM-0834
30 mm Bolt (6)
Boulons 30 mm
RM-0836
Conrmat Screw (22)
Vis Conrmat
RM-0001
Metal Dowel Pins (12)
Goujons de métal
RM-0014
#6 - 5/8” Phillips Head
Wood Screws (8)
Vis de bois no. 6 5/8 po.
tête cruciforme
RM-0004
15mm Zinc Cam (4)
Cames zinc
RM-0103
24mm Green
Twister Dowel (4)
goujons verts à
visser
RM-0501
Metal Rail (1)
Rail métallique
RM-0924
Metal Connecting Brace (1)
Raccordement métallique
renfort
RM-0905
Metal Pull & Screw Set (2)
Poignée métallique & Jeu de vis
RM-0906
BEFORE YOU BEGIN
Identify ALL parts and hardware to
ensure everything is included.
AVANT DE COMMENCER
Identier toutes les pièces et le matériel an de
s’assurer que tout est inclus.
Hardware / Quincaillerie
Screw Cover Cap (22)
Capuchons des vis
RM-0008-G black / noir
RM-0008-G gray / gris
RM-0008-W white / blanc

Page 5 of 20
3’’ Wood Screw (3)
Vis à bois 3 pouces
RM-0835
Allen Key (1)
Clef “Allen”
RM-0313
Allen Key Bit (1)
Clef“Allen” mèche
RM-0923
1a
1b
C2
C2
C5

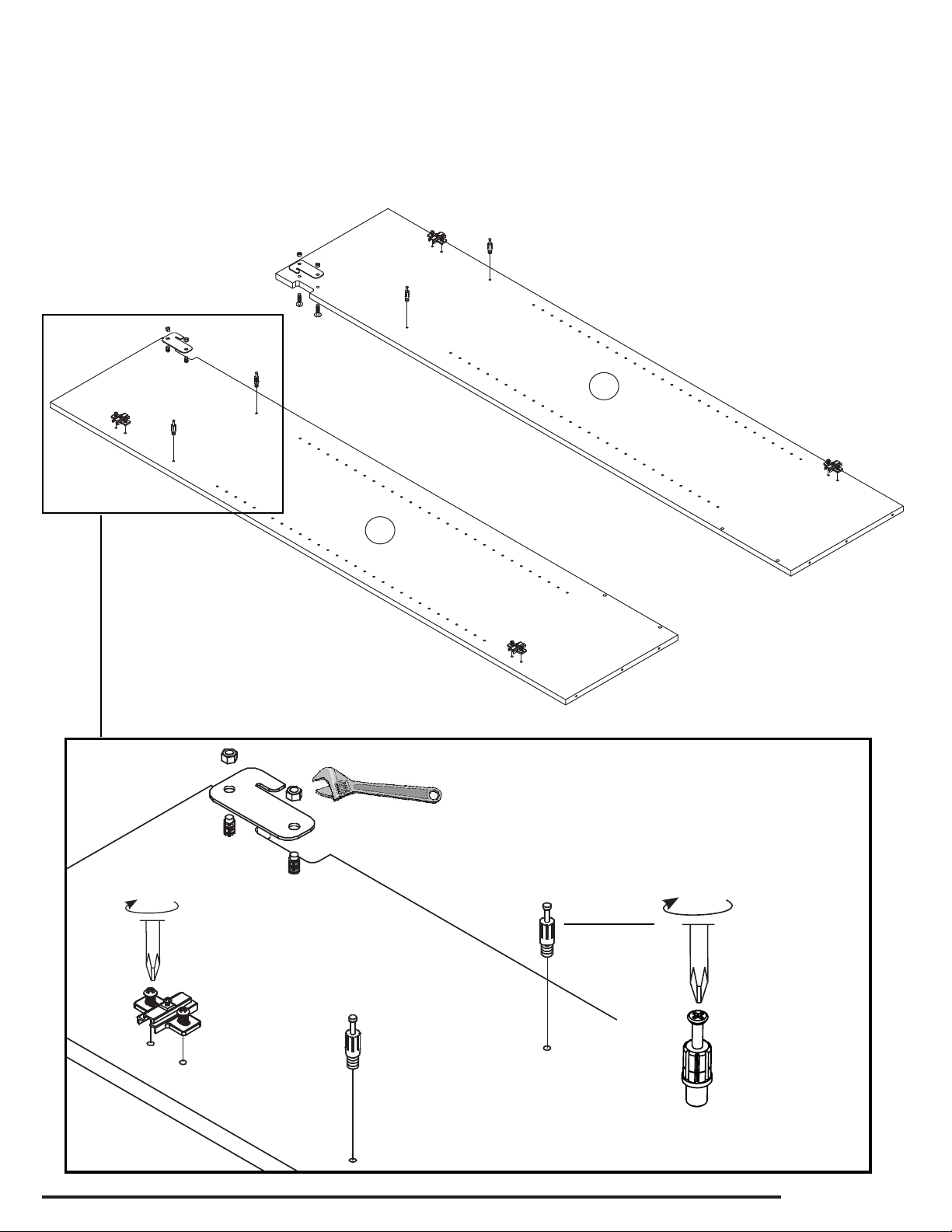

Attach Rail Hooks to the Gable (C2)
as shown. Use wrench to tighten nuts.
Fixez les crochets de suspension au
pignon comme montre. Utilisez une
clef pour serrer les écrous
Attach Fixed Shelf (C5) to Gable (C2)
with Conrmat Screws
Fixez l’étagère xe (C5) aux pignons
(C2) avec les Vis Conrmat
Rail Hook
Crochet de
suspension
Bolt
Boulon
Nylon Lock Nut
Écrous de
blocage en nylon
Conrmat Screw
Vis Conrmat

Page 6 of 20
2a
2b
2c
C3
C4
Attach Rail Hooks to the Left (C3) & Right (C4) Sides as you did in Step 1. Use wrench to tighten nuts
Fixez les crochets de suspension aux côtés gauche (C4) et de droite (C5) comme étape 1. Utiliser une clef pour
serrer les écrous
Insert green twister dowels into Left (C3) & Right (C4) Sides
Insérez les goujons verts à visser aux côtés gauche (C3) et droite (C4)
Attach hinge plates to Left (C3) & Right (C4) Sides
Fixez les plaques de charnière aux côtés gauche (C3) et droite (C4)
2a
2b
2c
Green Twister
Dowel
Goujons verts
à visser

Page 7 of 20
3
Tightening Cams
Pour serrer les cames
Unlocked Locked
Turn 210°
Déverrouillées Verrouiller en tournant
210 degrés vers la droite
C3
C4
C5
Insert cams with the
opening facing toward
the hole for the twister
dowel.
Insérez les cames
dans l’ouverture faisant
face au trou du goujon
à visser.
Insert cams into the Fixed Shelf (C5), then attach to Left (C3) and Right (C4) Sides and tighten cams.
Insérer des cames dans l’étagère xe (C5), puis attachez aux côtés gauche (C4) et (C5) droit. Serrez les cames.

Page 8 of 20
4a
4b
C1
C7
C3
C4
C3
C4
C2

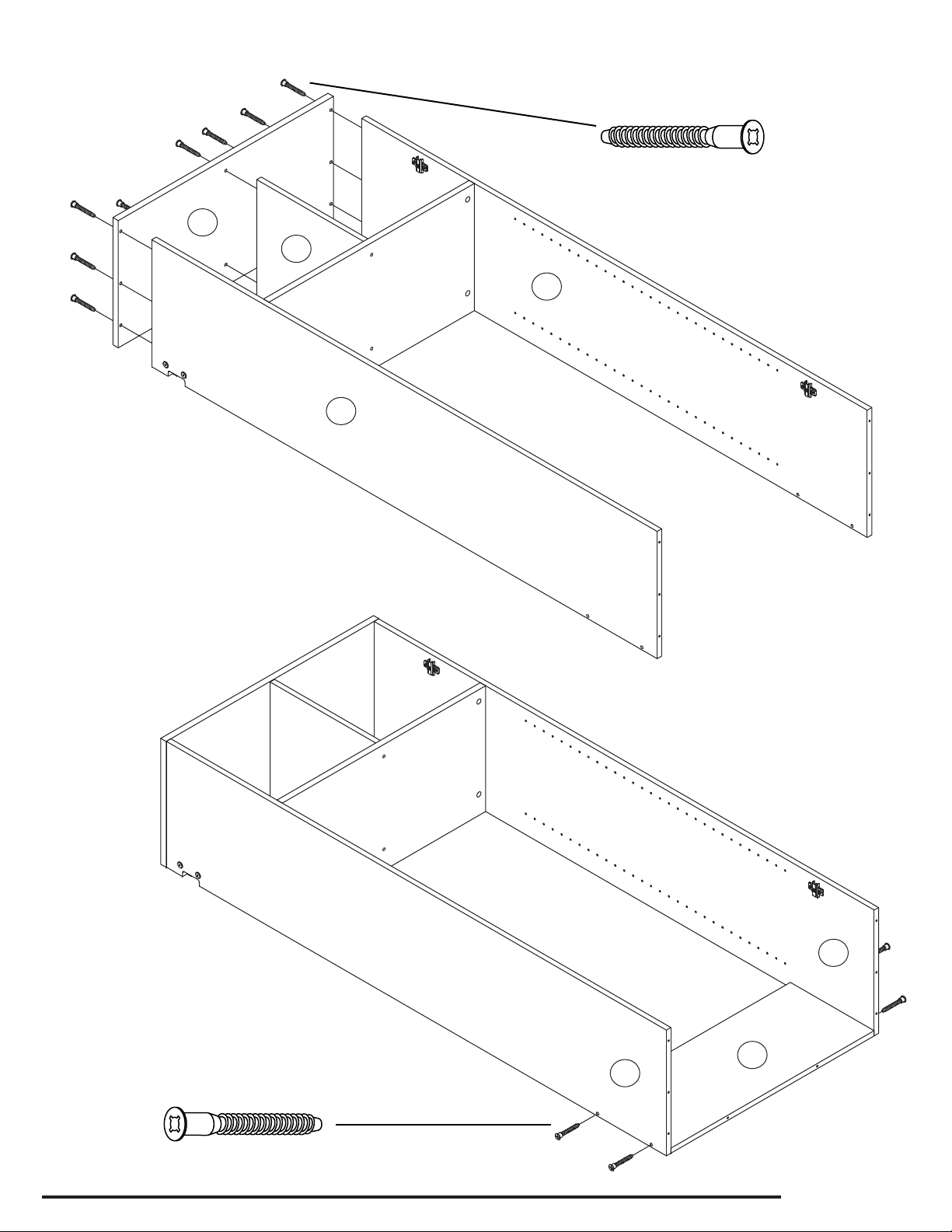

Attach Top (C1) to Left (C3) and Right (C4) Sides and Gable (C2) with Conrmat Screws
Fixez le dessus (C1) aux côtés gauche (C3) et droit (C4) et au pignon (C2) avec les Vis Conrmat
Attach Bottom Stabilizer (C7) to Left (C3)
and Right (C4) Sides with Conrmat Screws
Fixez le renforcement inferière (C7) aux côtés
gauche (C3) et droit (C4) avec les Vis Conrmat
Conrmat Screw
Vis Conrmat
Conrmat Screw
Vis Conrmat

Page 9 of 20
5a
5b C8
C9
5c Attach hinges to doors (C9) with screws provided.
Do not attach doors to cabinets yet.
Fixez les poignées de portes (C9) avec les vis fournies.
Ne xez pas les portes d’armoires encore.
Conrmat Screw
Vis Conrmat
C3
C4

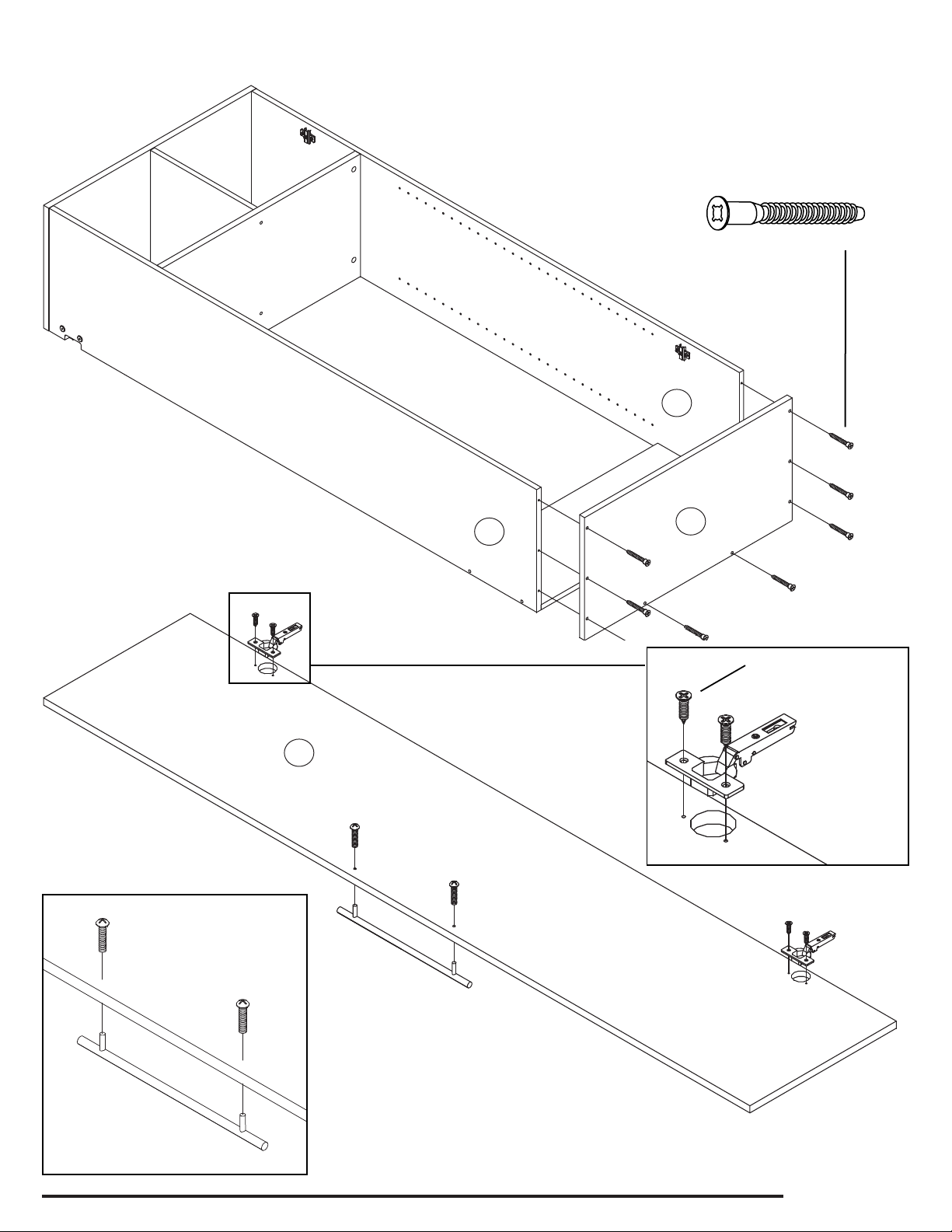

Attach Bottom Shelf (C8) to Left (C3) and Right (C4) Sides with Conrmat Screws
Fixez l’étagère inférieure (C8) au côtés gauche (C3) et droit (C4) avec vis Conrmat
#6 - 5/8” Wood Screws
Vis de bois no. 6 5/8 po.
Attach hinges to doors (C9) with
#6 - 5/8” Wood Screws Fixez les
charnières de portes (C9) avec
vis de bois no. 6 5/8 po.

Page 10 of 20

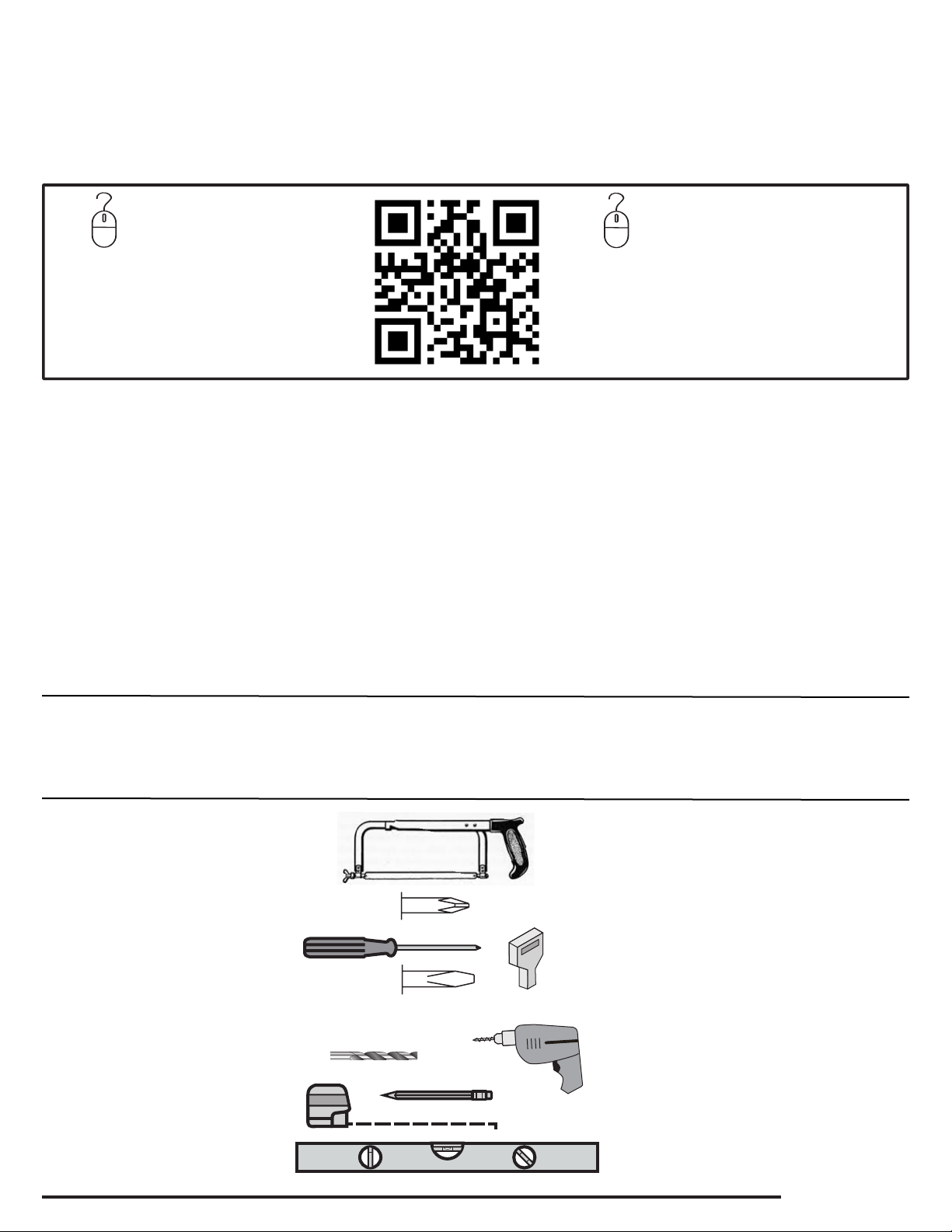

Before you begin:
Make sure you have the following
tools and hardware:
• stud nder
• power screwdriver or drill
• 3/16th inch drill bit
• pencil
• Tape measure
• Level
• Hack saw *
*Optional: Use a hacksaw to cut
the Metal Hanging Rail to the
desired length.
Each cabinet comes with:
• One - 38 inch Metal Hanging Rail
• 1 Connecting Brace
• Three wood screws
Installing Hang Ups Garage Cabinets
2 people required
Read through all installation
steps before beginning
IMPORTANT:
Securely mounting the rails is critical
for a proper installation.

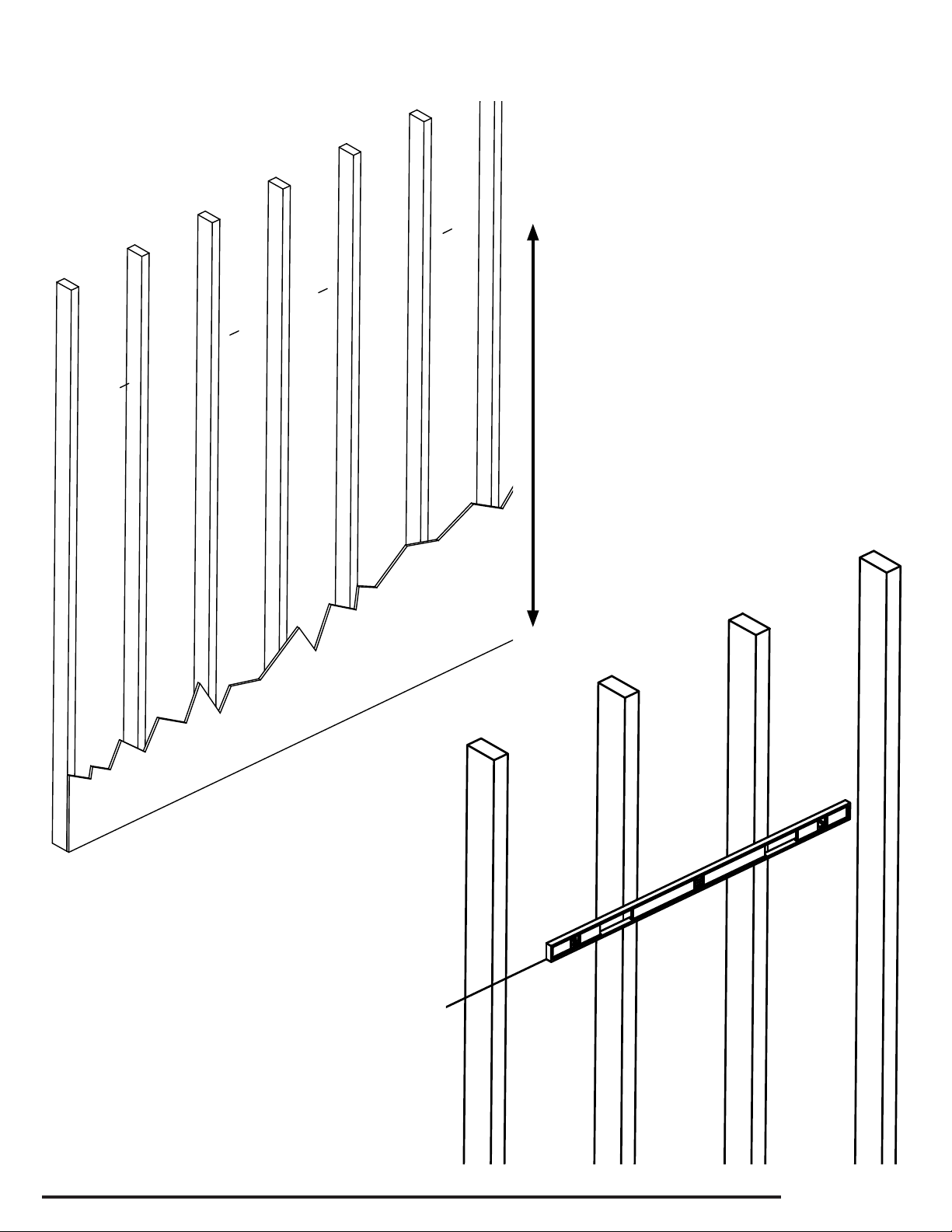

The hardware and instructions provided are for walls built
with drywall or sheetrock and WOOD STUDS positioned
16 inches apart. If you wish to hang product on other
types of walls, please contact your local hardware store
for the appropriate wall mounting hardware.

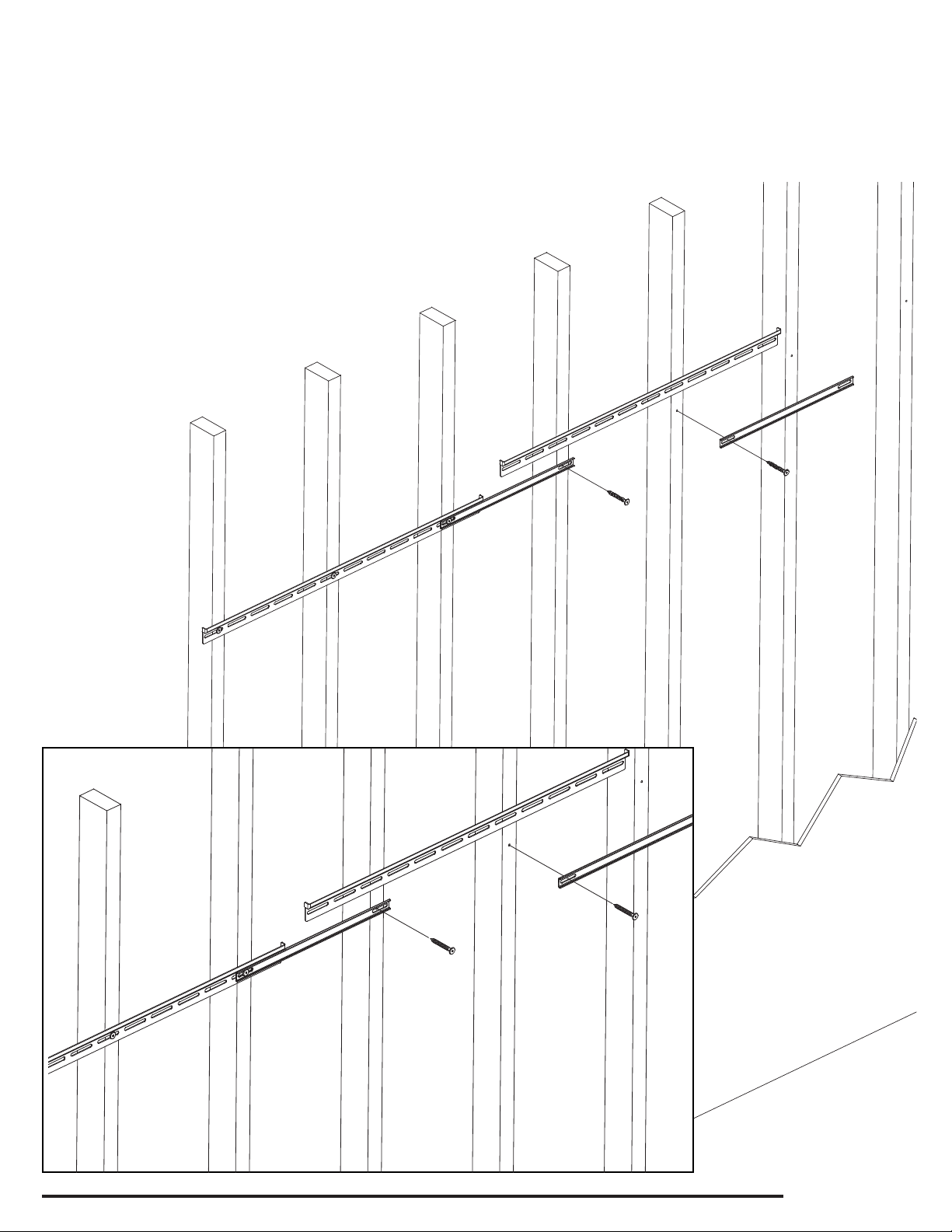

When using multiple Rails, a Connecting Brace is
fastened across two adjoining rails to provide additional
support between studs.
Pour suspendre les armoire au
mur, vous aurez besoin de 2
personnes
Lisez bien toutes les étapes de cette
installation avant d’entamer la tâche.
Pour visionner le vidéo décrivant l’installation
rangement de garage de suspension, consultez
la page de Soutien Produits sur notre site web :
www.prepacmfg.com/content/assembly
ou balayez le code de QR à gauche
L’AIDE EN LIGNE
ONLINE HELP
To see a how-to installation video, click on
“How to Install Prepac’s Garage Storage
Collection” on the Assembly page in the
Support section of our website:
www.prepacmfg.com/content/assembly
or scan the QR code at right
IMPORTANT :
xation sécurisée des rails est critique
pour une installation correcte.
Le matériel et les instructions sont fournies pour construire
des murs de plâtre ou plâtre et goujons en bois placé 16
cm l’un de l’autre. Si vous souhaitez suspendre produit sur
d’autres types de murs, veuillez contactez votre magasin
de matériel informatique local pour le matériel de xation
murale.
Lors de l’utilisation de plusieurs rails, une connexion le ren-
fort est xé entre deux rails adjacents pour orir un soutien
supplémentaire entre les goujons.
Avant de commencer :
Assurez-vous que vous disposez des
outils suivants et matériel:
• goujon nder
• tournevis électrique ou percer
• 3/16ème pouces foret
• crayon
• ruban à mesurer
• niveau
• scie à métaux *
*Facultatif : Utilisez une scie à métaux
pour couper le métal Rail de suspen-
sion à la longueur désirée.
Chaque armoire est livré avec :
• Un - 38 pouces suspension métallique Rail •
• 1 connexion renfort
• Trois vis à bois
3/16th inch drill bit

Page 11 of 20
Accrocher une seule
armoire 30 po.

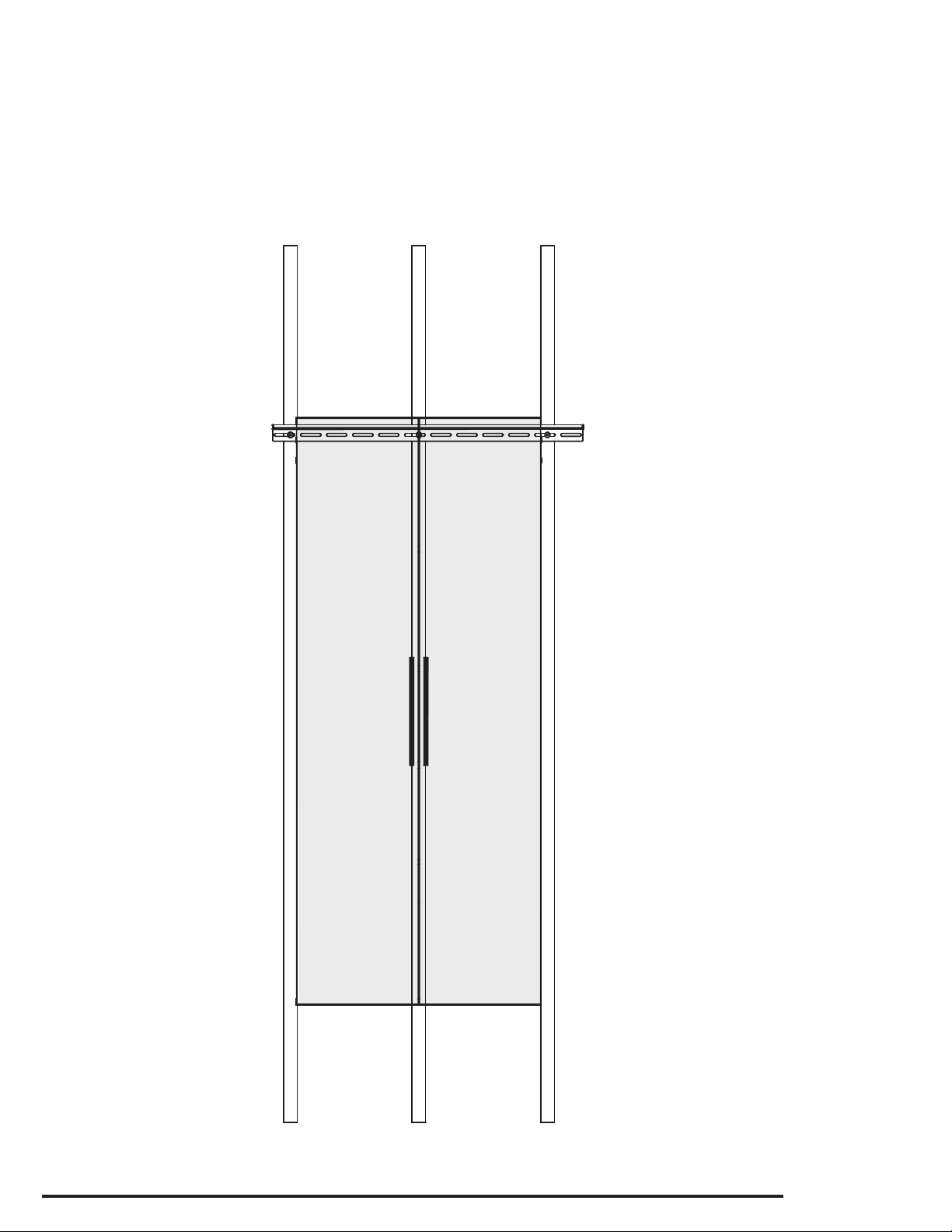

Hanging a Single
30” Cabinet
Si vous installez un seul cabinet uniquement,
assurez-vous que le rail métallique couvre 3
goujons et centre le cabinet partout les goujons.
If you are installing one cabinet only, make sure the
metal rail covers 3 studs and center the cabinet
across the studs.
X

Page 12 of 20

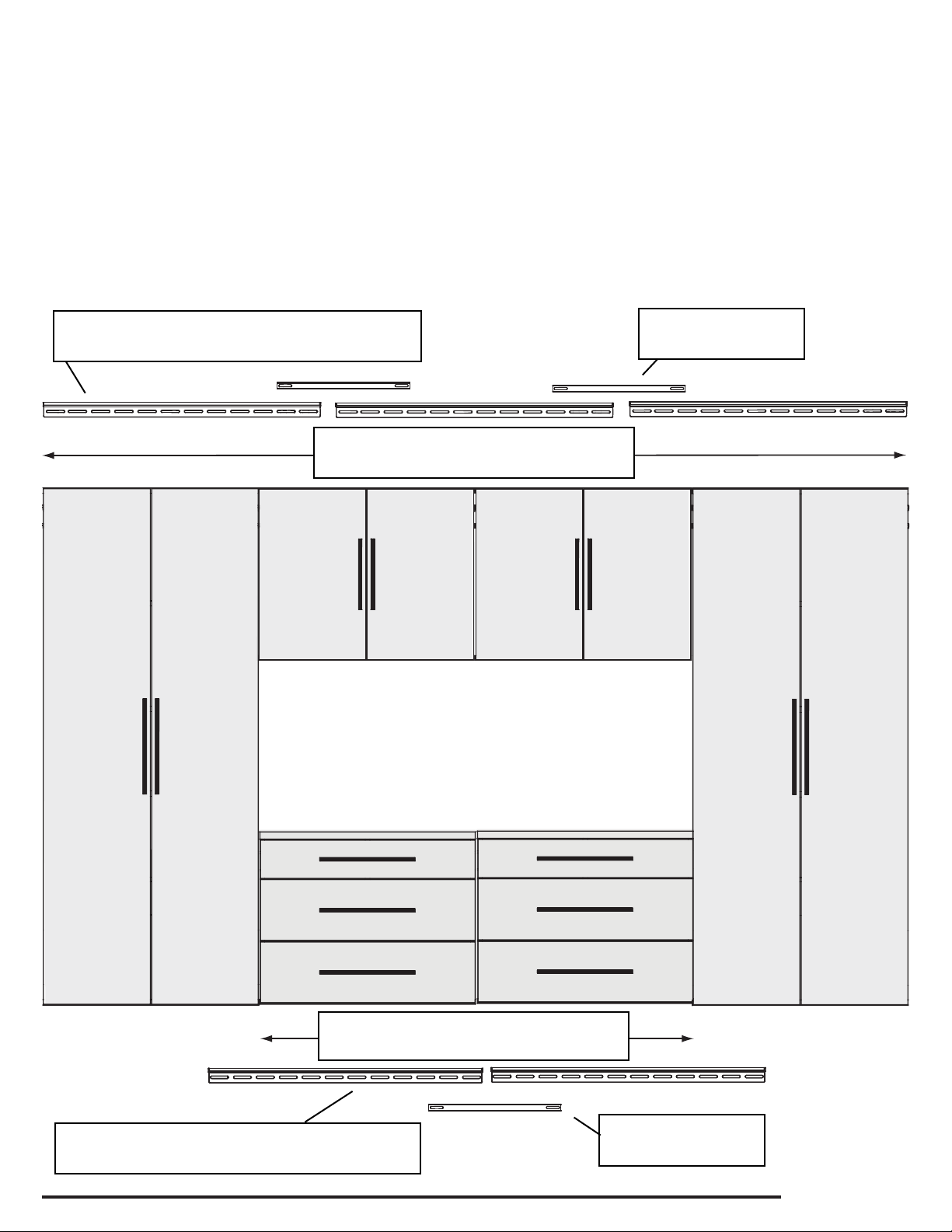

Hanging Multiple Cabinets
We will illustrate how hang multiple cabinets using the
sample conguration below.
1. On your wall, mark where the cabinets will be
positioned with tape or a pencil
2. Determine the number of Metal Rails and Connecting
Braces needed. You may not need all rails
3. For the Lower Drawer Cabinets in this
conguration, you will need to CUT two Metal
Rails
Pour suspendre plusieurs armoires
Nous allons illustrer comment accrocher plusieurs armoires à
partir de l’exemple de conguration ci-dessous.
1. Sur votre mur où les armoires seront positionnées,
marquez d’une bande ou d’un crayon
2. Déterminer le nombre de rails métalliques et reliant les
renforts nécessaires. Vous n’avez pas besoin de tous les
rails.
3. Pour le tiroir inférieur armoires dans cette
configuration, vous devrez DÉCOUPER deux rails
métalliques.
4 cabinets @ 30”w = 120”
3 metal rails @ 38”w = 114”
2 metal connecting brace
2 cabinets @ 30”w = 60”
2 metal rails @ 38”w = 76“
3 metal rails @ 38”wide = 114”
3 rail métallique @ 38 po. de largeur = 114 po.
2 metal braces
2 renfort métallique
4 cabinets @ 30”wide = 120”
4 meubles @ 30 po. de largeur = 120 po.
2 cabinets @ 30”wide = 60”
2 meubles @ 30 po. de largeur = 60 po.
2 metal rails @ 38”wide = 76”
2 rail métallique @ 38 po. de largeur = 76 po.
1 metal brace
1 renfort métallique
Tall & Upper Cabinets
Base Cabinets
Armoires grande et supérieur
Armoires de Base

Page 13 of 20
The illustration below shows where the Metal Rails &
Connecting Braces should be attached to the wood
studs for this conguration
NOTE: Rails and Braces are shown ABOVE cabinets
for clarity
L’illustration ci-dessous montre où les rails métalliques &
la connexion les accolades ne doivent être connectés au
bois goujons pour cette conguration
REMARQUE : Les rails et les accolades sont indiqués
ci-dessus les armoires pour plus de clarté
For the Base Cabinets, cut BOTH METAL RAILS.
Each rail should be attached to TWO STUDS
Pour les armoires de base, COUPER LES DEUX RAILS
MÉTALLIQUES. Chaque rail devrait être jointe à DEUX
GOUJONS
1/8” 1/8”
1/8”

Page 14 of 20
Installing Hang Ups Garage Cabinets
Installation “Hang Ups” Garage armoires 1
2
79½”
Measure 79½ inches from the oor and
make multiple marks along the wall
Mesurer 79½ pouces du sol et faire
plusieurs repères le long du mur
With a level, connect the marks
Avec un niveau, connectez les
marques

Page 15 of 20
Find the center of the wall studs and mark the
location of each stud along the line. Studs
are typically 16 inches apart center to center.
Trouver le centre du mur et marquer
l’emplacement de chaque goujon le long de
la ligne. Les goujons sont généralement de
16 centimètres l’un de l’autre centre à centre.
16”
3a
3” 7 / 32
Pre-drill holes 3 inches deep at the locations
you had marked. Use a 7 / 32 nd inch drill bit
Faites trois performations de 3 pouces de
profondeur aux points que vous avez marqué
dans l’étape précédente. Utilisez une mèche
de 7 / 32 de pouce.
7/32” inch diameter
7/32 de pouce de diamètre
3b

Page 16 of 20
Hang the First Rail
Accrocher la première position de Rail
Position the Metal Rail over the pre-drilled holes and
insert wood screws into the rst & second holes.
Tighten screws with the Allen Key provided.
Positionnez la piste de métal sur les trous pré-percés
et insérez les vis à bois dans le premier & deuxième
trous. Serrer les vis avec la clef Allen fournie.
Attach the Connecting Brace
Fixez le renfort reliant
Position the Connecting Brace so that it overlaps the
last hole on the First Metal Rail. Insert the remaining
screw through both the Connecting Brace and the
Metal Rail
Positionnez la raccordement entretoise de telle sorte
qu’il chevauche le dernier trou sur le premier rail
métallique. Insérer la vis restante tant par le biais de
la connexion le renfort et le rail métallique
If you are installing one cabinet only, make sure the metal rail is
centered across 3 studs and insert all 3 screws
Si vous installez un cabinet uniquement, assurez-vous que le rail
métallique est centré sur 3 goujons et insérez les 3 vis
4 5
For faster installation, use
the hexagonal bit with a drill
or power screwdriver
Pour une installation plus
rapide, utilisez une perceuse
et fourni l’embout hexagonal
OR
OU

Page 17 of 20
Hanging the Second Rail
Slide the second Metal Rail BEHIND the
Connecting Brace
Secure the Connecting Brace to the
Second Rail
6Accrocher le deuxième position de Rail
Faites glisser le Rail Métallique deuxième derrière le
connectant le renfort
Sécuriser la connexion renfort pour le deuxième rail

Page 18 of 20
T
R
7
Wall
Mur Wall
Mur
Carefully hang the cabinet onto the Metal
Rail until it locks into place.
Laisser pendre soigneusement le cabinet
sur la rail métallique jusqu’à ce qu’elle se
verrouille en place.
Make sure the Rail Hook slides fully into
the notch on the Metail Rail Track.
Assurez-vous que le crochet de Rail de
diapositives pleinement dans l’encoche
du Metail voies de chemin de fer.

Page 19 of 20
8 9 Attach doors
Fixez les portes
Insert metal dowel pins and add adjustable shelves
Insérer les Goujons de métal et ajouter étagères ajustable
Optional
Cover visible screw
heads with caps
Optionnel
Couvrir les têtes de
vis visibles avec des
capuchons
10

Page 20 of 20
Vertical Door Alignment:
Loosen the top & bottom Hinge Plate
Screws (on both hinge sets) and
move the door up or down.
Alignement de la porte verticale:
desserrer le haut & bas plaque
charnière vis (sur les deux
charnières) et déplacer la porte vers
le haut ou vers le bas.
Adjust the space between the door and
cabinet
Loosen the Fixing Screw and slide the door
toward or away from the cabinet. Then,
tighten the Fixing Screw.
Ajuster l’espace entre la porte et cabinet
Desserrer la vis de xation et faites glisser
la porte vers ou loin du cabinet. Ensuite,
serrer les vis de xation.
Hinge Adjustments
Hinges are 6-way adjustable,
allowing you to make precise adjustments.
Adjustment Screw
Vis de réglage
Adjust the space between the doors
n To move the doors closer togehter,
tighten the Adjustment Screw
nTo move the doors farther apart,
loosen the Adjustment Screw
Ajuster l’espace entre les portes
n Pour déplacer les portes plus
étroite comprenant, serrer la vis
de réglage
nPour déplacer les portes plus
loin à l’écart, desserrer la vis de
réglage
Ajustements de charnière
Les charnières sont 6-voies réglables, vous
permettant d’eectuer des réglages précis.
