Twin Bookcase Headboard
Dossier de lit simple à compartiments
Cabecera individual con compartimento
Model / Modèle / Modelo # HFT-0401-1
Assembly Instructions
Instructions de montage
Instrucciones de armado
© Prepac Manufacturing Ltd. LB-0754 2020-05-20
WEBSITE
www.prepacmfg.com/content/replacement-part-order
Complete our easy to use order form
BY EMAIL
[email protected]
BY PHONE
1-877-PREPAC1 (1-877-773-7221)
Mon - Fri: 7am - 4pm PST / 10am - 7pm EST
• If you have received a damaged or defective part
• If you are missing hardware or parts
• For help with assembly
Replacement parts will leave our facility within two business
days via UPS ground or mail. Please note: shipping times
will vary depending on location.
Before you call please:
1) Record the following information from the shipping label
on the outside of the box. You will need it for warranty
purposes:
•Ship To Name
• Sales Order Number
2) Note the product model number.
3) Review the contents of your shipment to determine
what you are missing.
CONTACT US FIRST
Option de service en ligne
Complétez le formulaire Commande de Pièces de Rechange
disponible dans la section Soutien à la clientèle de notre site web :
www.prepacmfg.com
• Si vous avez reçu une pièce endommagée ou défectueuse
• Si vous manquez la quincaillerie ou les pièces
Les pièces de rechange quitteront notre installation dans deux jours
ouvrables via UPS par terre ou le courrier. Notez s’il vous plaît que
les temps d’expédition varieront selon l’emplacement.
Pour parler avec quelqu’un en français, s’il vous plaît contacter
votre détaillant.
Opción de servicio en línea
•Si usted ha recibido una parte dañada o defectuosa, o
•Si falta alguna parte o componente
Complete la forma para solicitud de piezas de remplazo en la sección de
soporte al cliente en nuestra página web www.prepacmfg.com
O envíenos sus preguntas al correo [email protected]
Para solicitar ayuda en español por favor contacte su distribuidor.
Las piezas de recambio dejarán nuestras instalaciónes dentro de dos
días hábiles vía UPS correo terrestre. Por favor note que el tiempo de
transporte variara según la ubicación.
DATE STAMP

Page 2 of 12
ONLINE HELP To see how-to videos, go to the Product Support page on our website:
www.prepacmfg.com/content/assembly
L’AIDE EN LIGNE Pour visionner les vidéo (en anglais) décrivant l’installation, consultez la page de “Product Support” sur
notre site web : www.prepacmfg.com/content/assembly
AYUDA EN LINEA Para ver videos de ayunda (en inglés), en nuestra pagina web click en las section “Product Support’’
www.prepacmfg.com/content/assembly
BEFORE YOU BEGIN
Identify ALL parts and hardware to
ensure everything is included.
AVANT DE COMMENCER
Identier toutes les pièces et le matériel
an de s’assurer que tout est inclus.
ANTES DE COMENZAR
Identique todos las partes y componentes
para estar seguro que todo está incluido
Caution
Do not over tighten any screw. The last few turns of
each screw should be done very slowly or by hand.
Attention
Évitez de trop serrer les vis. Ralentissez la vitesse
de la foreuse pour les derniers deux tours de vis ou
vissez-les lentement à la main.
Precaución
No apriete los tornillos demasiado. Las últimas vueltas
de cada tornillo deben hacerse muy lentamente o con
la mano.

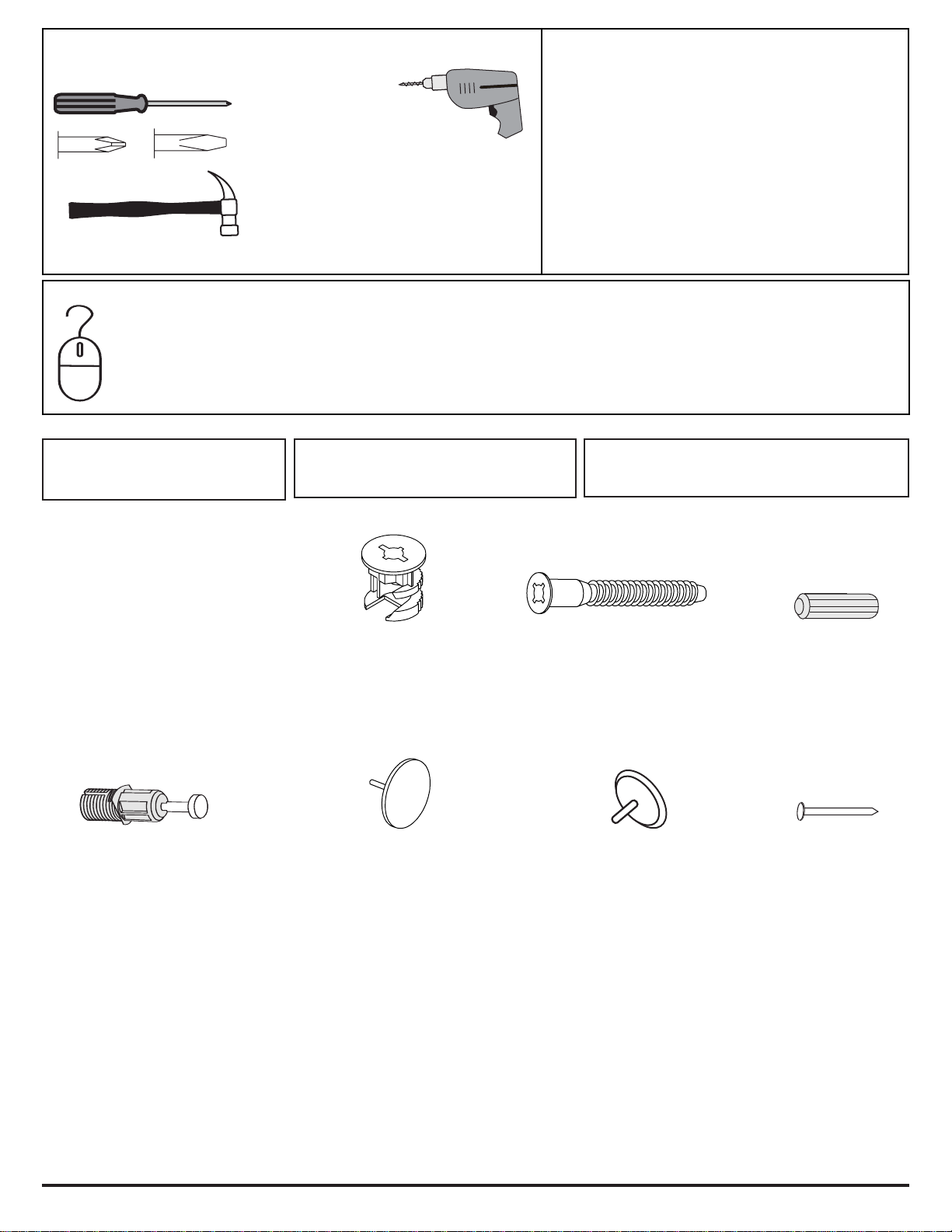

Required Tools / Outils requis / Herramientas necesarias
Optional Tools:
Using a power screwdriver
will speed up assembly.
Outils facultatifs
Utilisant la puissance un tournevis
accélérera l’assemblée.
Herramientas opcionales:
El montaje será más rápido con un
destornillador eléctrico.
Hardware Package
Paquet de Quincaillerie
Paquete de piezas
HP-1033-B black / noir / negro
HP-1033-E espresso / expresso
HP-1033-W white / blanc / blanco
15mm Zinc Cam (12)
Ferrure en zinc grand
Tuerca de jación grande de zinc
RM-0103
Conrmat Screws (8)
Vis Conrmat
Tornillos Conrmat
RM-0001
Wood Dowel (12)
Goujons de bois
Taco de Madera
RM-0069
Blue Rapid Rod (12)
Tige rapide bleu
Clavija azul de ajuste rápido
RM-0583
Cam Cover Cap (4)
Capuchons de cames
Cubierta de tuercas
RM-0802-B black / noir / negro
RM-0802-E espresso / expresso
RM-0802-W white / blanc / blanco
Screw Cover Cap (4)
Capuchons des vis
Cubierta tornillo
RM-0008-B black / noir / negro
RM-0008-E espresso / expresso
RM-0008-W white / blanc / blanco
¾” Nail (22)
Clou ¾”
Clavo de ¾ pulg.
RM-0022

Page 3 of 12
Rear Top Stabilizer (1)
Renforcement supérieur arrière
Estabilizador superior trasero
ST-10087-B black / noir / negro
ST-10087-E espresso / expresso
ST-10087-W white / blanc / blanco
Top Shelf (1)
Étagère supérieure
Panel superior
SH-10076-B black / noir / negro
SH-10076-E espresso / expresso
SH-10076-W white / blanc / blanco
Backer (1)
Dos
Respaldo
BB-10059-B black / noir / negro
BB-10059-E Espresso / expresso
BB-10059-W White / blanc / blanco
Left Side (1)
Côté gauche
Lado izquierdo
SL-10080-B Black / noir / negro
SL-10080-E Espresso / expresso
SL-10080-W White / blanc / blanco
Small Fixed Shelf (2)
Tablette petit xe
Estante jo pequeña
SH-10077-B Black / noir / negro
SH-10077-E Espresso / expresso
SH-10077-W White / blanc / blanco
Gable (2)
Pignon
División
GA-10074-B Black / noir / negro
GA-10074-E Espresso / expresso
GA-10074-W White / blanc / blanco
Right Side (1)
Côté droit
Lado derecho
SR-10080-B Black / noir / negro
SR-10080-E Espresso / expresso
SR-10080-W White / blanc / blanco
Large Fixed Shelf (1)
Tablette grande xe
Estante jo grande
SH-10078-B Black / noir / negro
SH-10078-E Espresso / expresso
SH-10078-W White / blanc / blanco
Bottom Stabilizer (1)
Stabilisateur inferieur
Estabilizador grande
ST-10088-B black / noir / negro
ST-10088-E espresso / expresso
ST-10088-W white / blanc / blanco
C3
C4
C2
C5
C6
C1
C7
C5
C6
C8
C8 C9
C9
C3
C4
C2
C5 C6
C1
C7
Headboard Parts
Pièces de tête de lit
Piezas de la cabecera

Page 4 of 12
1
C4
C7
x12

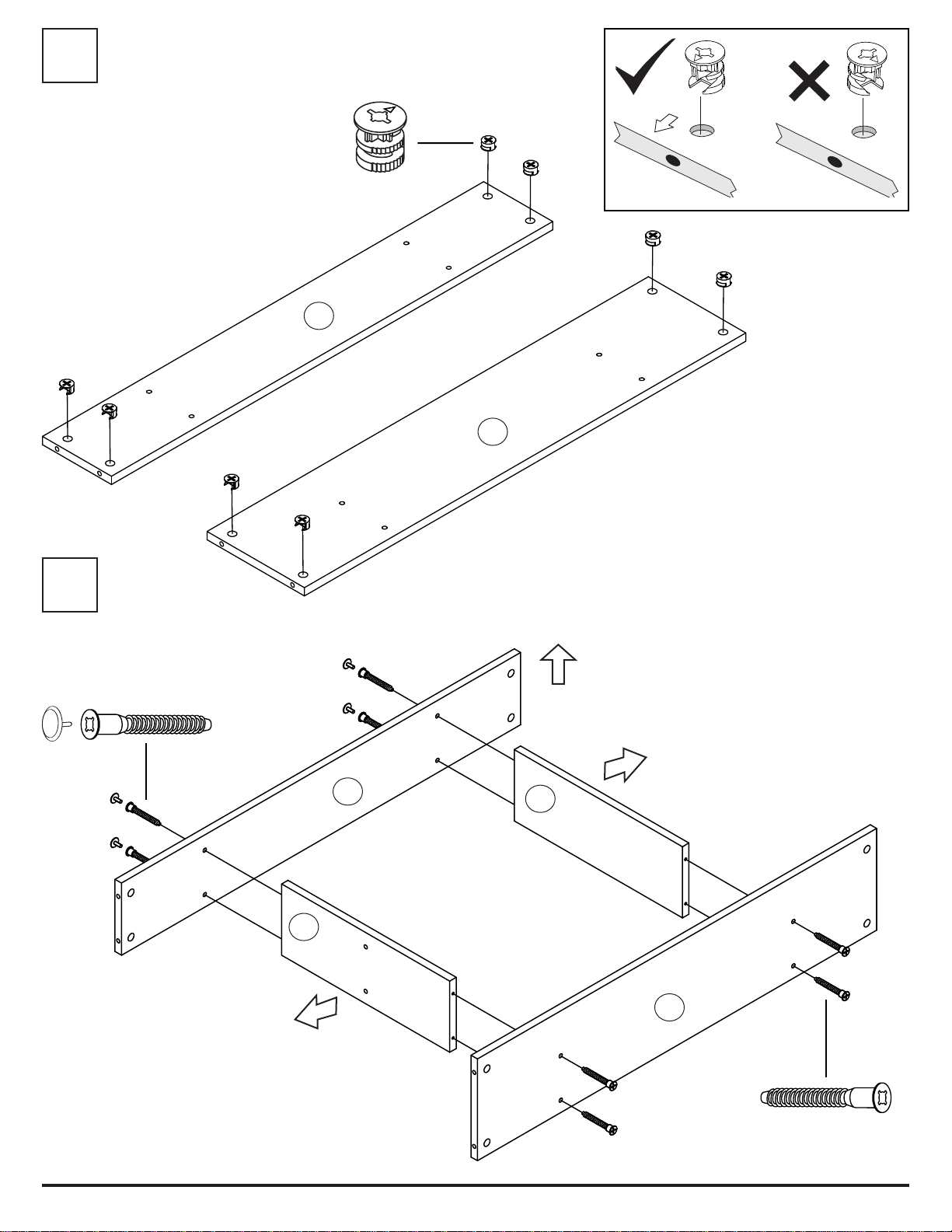

Page 5 of 12
C5
C5
C5
Front
Devant
Lado Frontal
x8
Finished Edge
Côté ni
Borde con acabado
2
3
C7

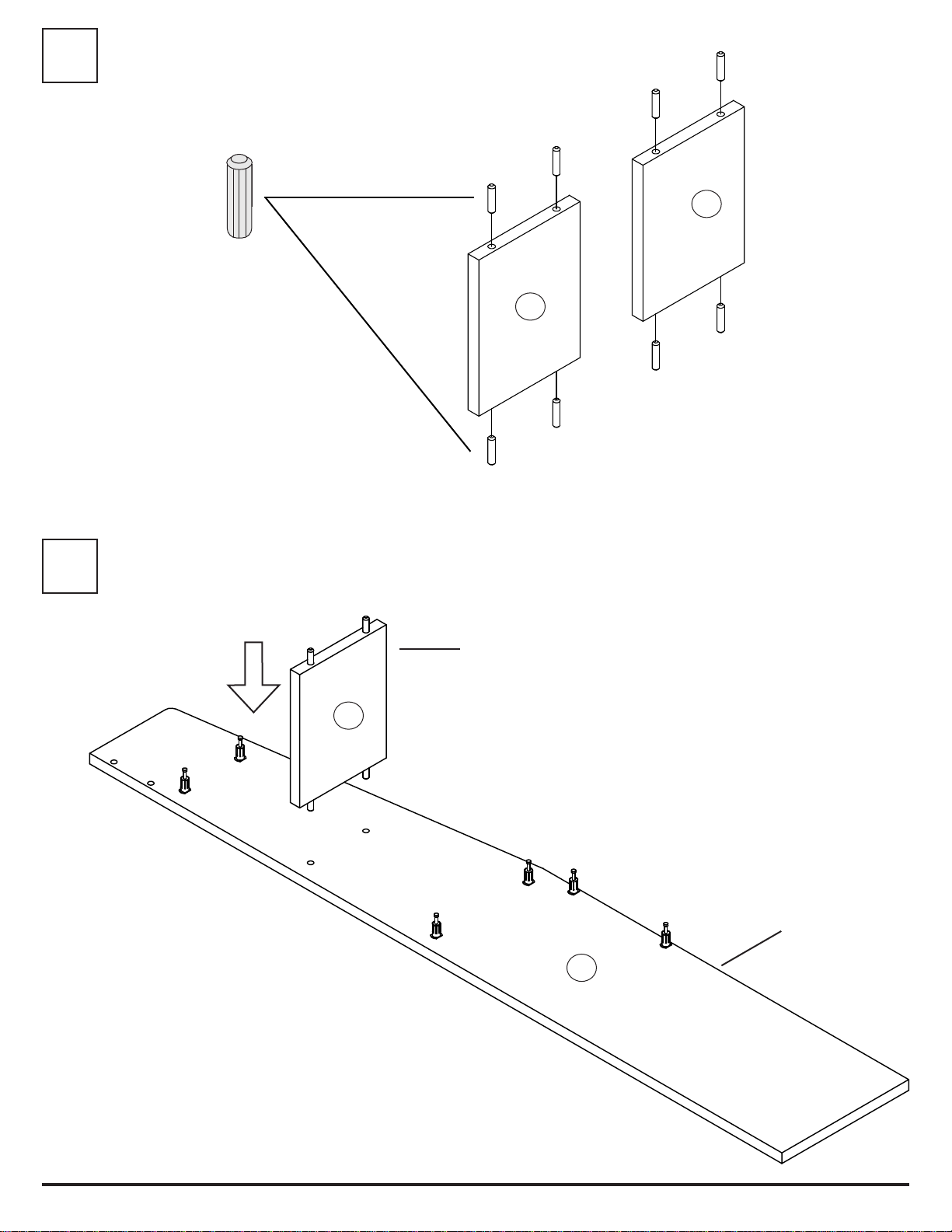

Page 6 of 12
C2
C8
C2
C8
x8
x4
x4
5
4
Finished Edge
Côté ni
Borde con acabado
C6
C6
Shelf Holes
Trous d’étagère
Agujeros para el panel
Shelf Holes
Trous d’étagère
Agujeros para el panel

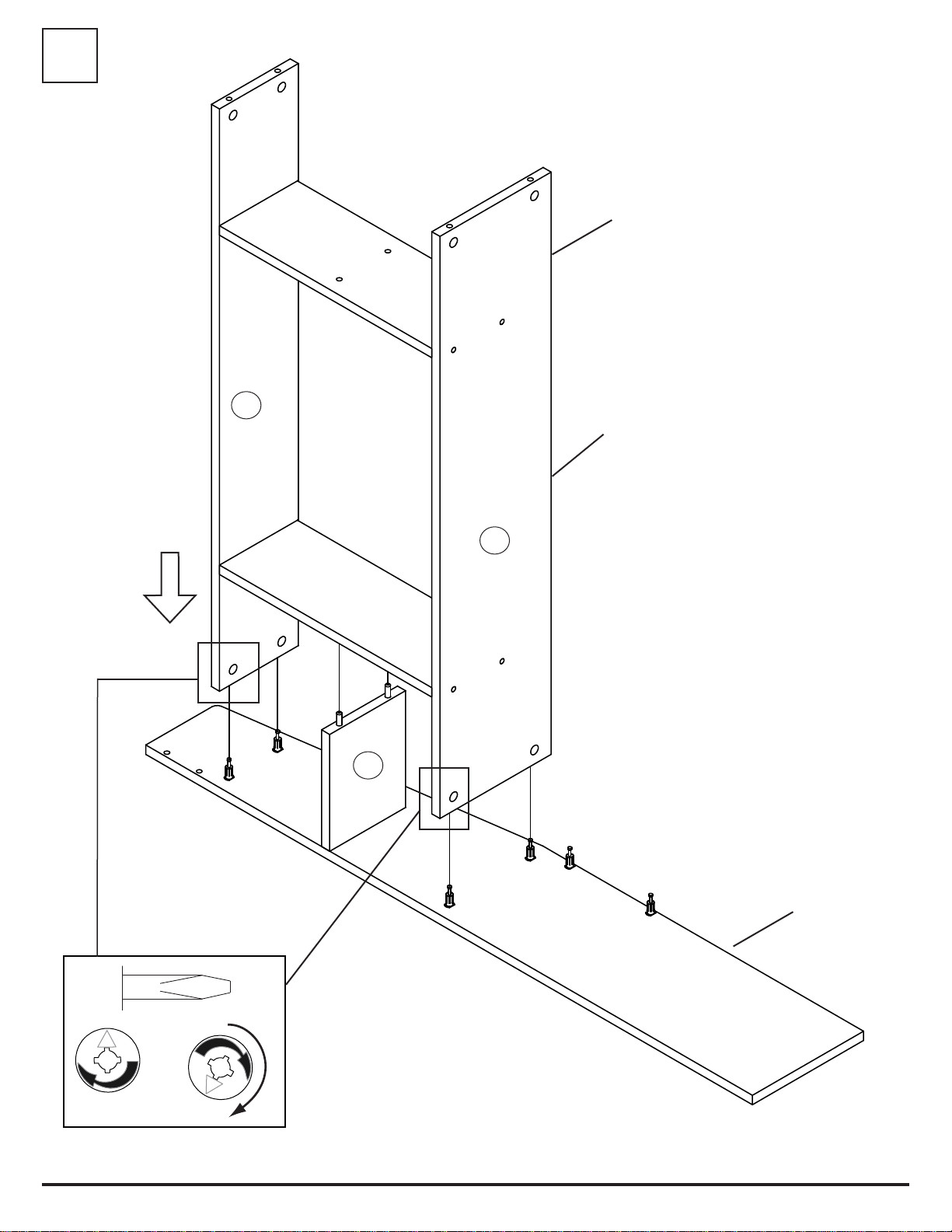

Page 7 of 12
6
C5
C2
C8
Finished Edge
Côté ni
Borde con acabado
Front
Devant
Lado Frontal
Front
Devant
Lado Frontal

Page 8 of 12
7
C5
C2
C8
Front
Devant
Lado Frontal
Finished Edge
Côté ni
Borde con acabado

Page 9 of 12
8
C9
C9
Finished side
Le côté ni
El lado terminado
unnished
non-ni
sin acabado
x4
9

Page 10 of 12
10
11
C1
Finished side
Le côté ni
El lado terminado
unnished
non-ni
sin acabado
Front
Devant
Lado Frontal
C1
C7

Page 11 of 12

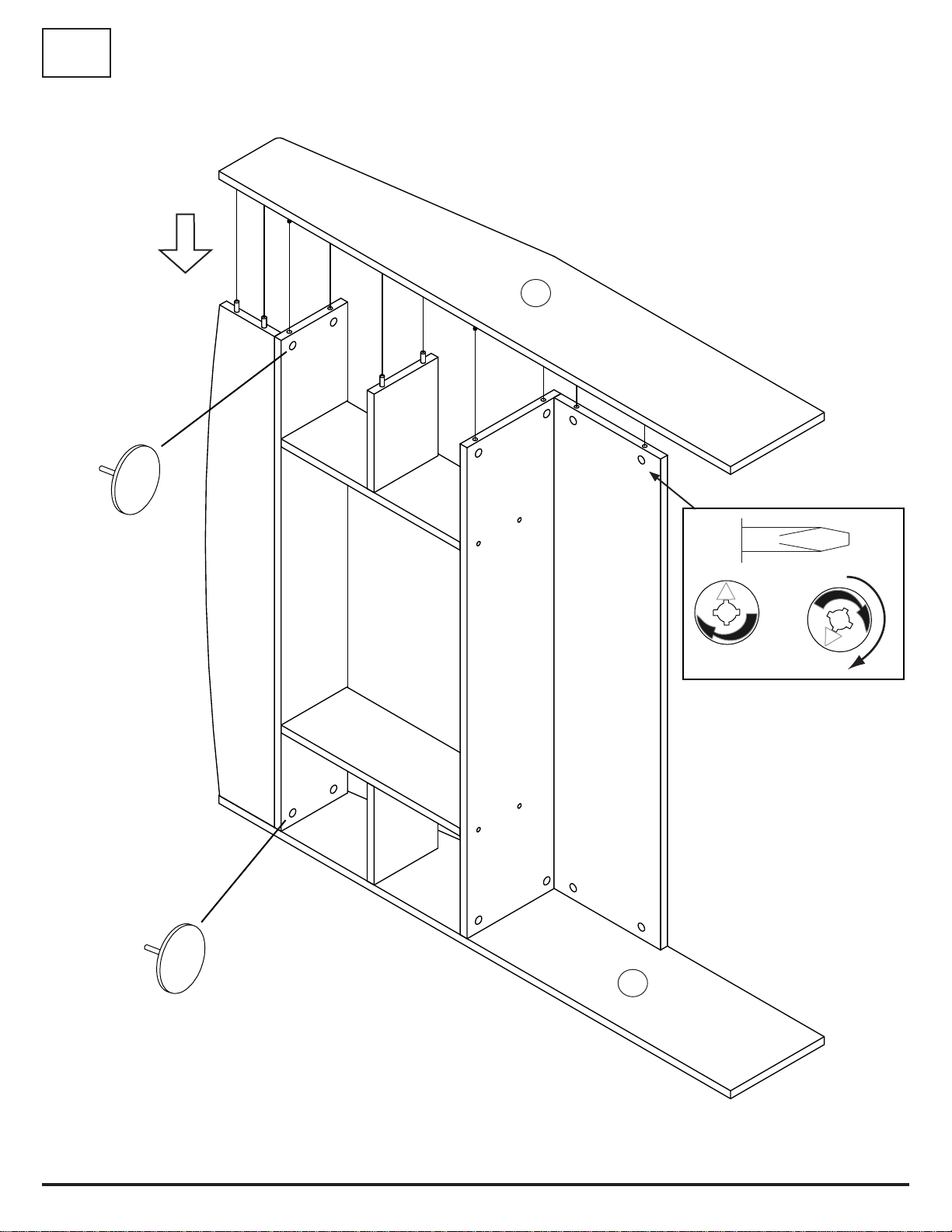

C4
12
C7
x2
x2

Page 12 of 12
C3
13
x18
1 inch from corner
1 po. de coin
1 pulg. de esquina
