ProLights ARCLED3144RGBWA User manual

I EN
Manuale Utente
User Manual
ARCLED3144RGBWA
ARCHITAINMENT LED PROJECTOR

REV.001-07/12
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the‘manuals’section on site www.musiclights.it

3
ARCLED3144RGBWA
• ARCLED3144RGBWA
• Cavo di sicurezza
• Staa di ssaggio (2pz.)
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e collegamenti
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Funzionamento in modalità automatica
3. 5 Modalità Master/Slave
3. 6 Collegamento
3. 7 Congurazioni canali DMX
3. 8 Modalità DMX
3. 9 Indirizzamento DMX
3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Tabella canali DMX
3. 13 Editing programmi personalizzati
3. 14 Funzioni speciali
3. 15 Funzione calibrazione
3. 16 Impostazioni ventole
3. 17 Attivazione password
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Sostituzione fusibile
4. 3 Risoluzione dei problemi
Certicato di garanzia
4
4
5
6
6
8
9
10
10
11
12
12
13
13
13
13
14
15
16
19
19
20
20
20
21
21
22

ARCLED3144RGBWA
4
ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 40°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non espor-
re il prodotto alla pioggia o all’umidità.
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

5
ARCLED3144RGBWA
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

ARCLED3144RGBWA
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
ARCLED3144RGBWA è un cambiacolori lineare professionale concepito per ospitare 144 LEDs RGBWA. Il
range cromatico riproducibile con questo proiettore è incredibilmente vasto e si ottiene unendo l’ampia
gamma cromatica, ottenuta con sistema di miscelazione RGB, al controllo di saturazione e temperatura
realizzabile attraverso l’impiego dei LEDs bianco ed ambra.
Il design dual-optic con lenti da 15° e 30° rende questo proiettore lineare estremamente versatile, garan-
tendo un’ elevata capacità luminosa su proiezioni a lungo raggio ed una omogenea riproduzione croma-
tica sulle brevi distanze.
L’innovativo sistema di controllo permette di gestire in maniera indipendente ciascuno dei tre segmenti
(48 LEDs ciascuno) che compongono il corpo di questo proiettore, per una essibilità di controllo senza
precedenti.
ARCLED3144RGBWA è particolarmente suggerito in applicazioni teatrali o progetti professionali dove sia
necessario una perfetta riproduzione della scala del bianco (3200K-10000K).
1.2 SPECIFICHE TECNICHE
Sorgente luminosa e ottica
• 144 x 1W CREE LED RGBWA ad alta resa luminosa (36 rosso, 36 verde, 36 blu, 18 bianco, 18 ambra)
• Lumen: 5160
• Lux: 1500@5m
• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade
tradizionali
• Sistema di sintesi colore: miscelazione RGBWA (>16 milioni di colori) con pieno controllo di saturazione
e temperatura colore grazie ai LED ambra e bianco.
• Preset temperatura colore bianco: 3200K~10000K
• Ottiche installate: Dual optics 15° e 30°
• Ottiche sezione superiore: 15°
• Ottiche sezione inferiore: 30
• Durata media diodi LED: >50.000 ore
Funzionamento ed elettronica
• Diverse congurazioni DMX disponibili (3, 4, 5, 6, 7, 9, 12, 15 canali) per controllo avanzato o semplicato
3 canali: RGB
3 canali: HSV
4 canali: RGB, dimmer
5 canali: RGBWA
6 canali: RGBWA, dimmer
7 canali: RGBWA, dimmer, strobo
9 canali: RGB (controllo indipendente dei moduli)
12 canali: RGBWA, dimmer, strobe, macro, auto programs, programs speed, ID address, segment selection
15 canali: RGBWA (controllo indipendente dei moduli)
• Interfaccia di controllo mediante display LCD per esecuzione dei programmi automatici, scelta dei co-
lori statici, memorizzazione di show personalizzati, calibrazione preset colori
• Modalità Master/Slave con più unità collegate
• Edit mode: Possibilità di creare show personalizzati no a 255 scene direttamente da pannello di con-
trollo
• Passaggio lineare“stepless”dei valori sui canali DMX

7
ARCLED3144RGBWA
• Frequenza dei diodi anti-icker (400Hz)
• Rareddamento ad aria ltrata forzata con ventole silenziate, regolazione della frequenza tramite di-
splay graco
Corpo e alimentazione
• Corpo in alluminio estruso ad alta resistenza
• Grado di isolamento: IP33
• Connessioni di alimentazione Input/Output: Neutrik NAC3MPA/NAC3MPB
• Connessioni di segnale Input/output: XLR3p
• Doppia staa per il posizionamento del proiettore da terra con regolazione di inclinazione 0°-180°
• Alimentazione: 100-240V 50/60Hz
• Output alimentazione per connessione di più unità in serie: no a 6 proiettori a 230V
• Consumo ad emissione massima: 170W
• Peso: 8,2 kg
• Dimensioni (LxAxP): 997x133x212 mm
Fig.1
Fig.2
Diagramma di luminosità
997
133
212
Illuminance at a Distance
15°
2.0m
0m
4.0m
6.0m
8.0m
10.0m
0.52m
1.04m
1.56m
2.08m
Lux Center Beam Angle: 15° Beam Width
9390lx
2347lx
1043lx
587lx
2.60m376lx

ARCLED3144RGBWA
8
DMX IN
DMX IN
DMX OUT
DMX OUT
1.3 ELEMENTI DI COMANDO E COLLEGAMENTI
Vista Posteriore
Vista Frontale
1 3 4 5 10 116
8 9 12
72
1. MANOPOLA DI FISSAGGIO per la staa di
montaggio.
2. STAFFA DI MONTAGGIO
3. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni.
4. SAFETY EYE per l'aggancio al cavo di sicurezza.
5. PRESA DI VENTILAZIONE: apertura per uscita
usso d'aria da non ostruire.
6. DMX IN (XLR 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
7. DMX OUT (XLR 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
8. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;
9. DMX OUT (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;
10. POWER IN (connettore di potenza Neutrik)
per il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo rete in
dotazione;
11. PORTAFUSIBILE sostituire un fusibile difettoso
solo con uno dello stesso tipo
12. POWER OUT (connettore di potenza Neutrik):
output alimentazione per connessione di più
unità in serie
Fig.3

9
ARCLED3144RGBWA
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
ARCLED3144RGBWA può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio
con la doppia staa (g.4), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio
occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente
e supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso l’apposita staa (2) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (1).
Fig.4
CAVO DI
SICUREZZA
GANCIO
ALISCAFF
GANCIO
ALISCAFF
1
2

ARCLED3144RGBWA
10
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere l’ARCLED3144RGBWA, inserire la spina del cavo di alimentazione in una presa di rete (100-
240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autono-
mamente il suo programma. Per spegnere l’ ARCLED3144RGBWA, staccare la spina dalla presa di rete. Per
maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.
3.2 IMPOSTAZIONE BASE

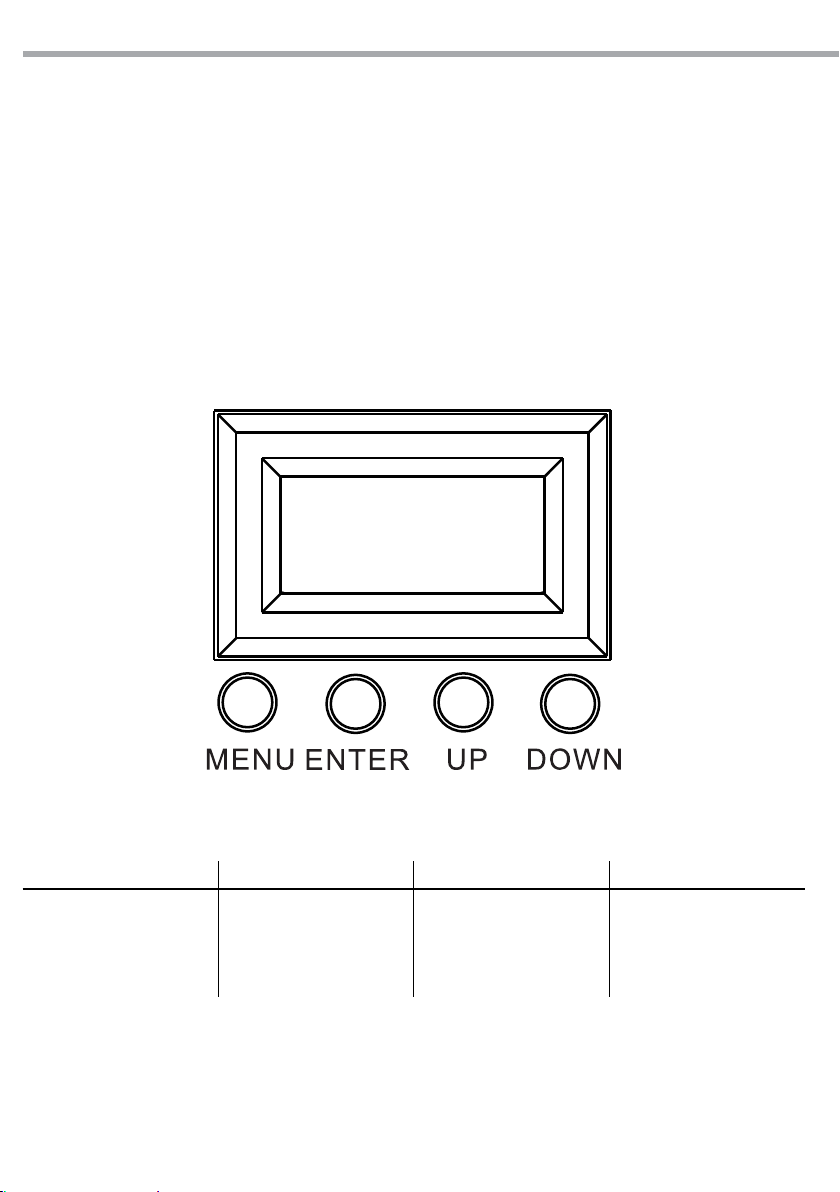

Il proiettore ARCLED3144RGBWA dispone di un LCD display e 4 pulsanti per accesso alle funzioni del pan-
nello di controllo (g.5).
Fig.5
MENU ENTER UP DOWN
Per uscire dal menu corrente
o da una funzione
Abilita il menu visualizzato o
imposta il valore selezionato
della funzione corrente
Per scorrere attraverso le
diverse funzioni o aumentare
il valore della funzione stessa
Per scorrere attraverso le
diverse funzioni o diminuire
il valore della funzione stessa

11
ARCLED3144RGBWA
3.3 STRUTTURA MENU
MAIN FUNCTION SELECTION DESCRIPTION
STATIC
RED
000 - 255 User can combine Red, Green, Blue, White and Amber
to generate a custom color
GREN
BLUE
WHIT
AMBE
STRB 00 - 20 Select a strobe frequency
AUTO AUTO Auto 01 - 10 SP 000 - 255 Choose from 10 automatic programs
CUSTOM Custom 01 - 10 Choose from 10 customizable programs
ADDRESS ADDR 000 - 512 Sets the DMX starting address
RUN DMX Select the DMX mode
SLAVE Select the SLAVE mode
PERSON
TOUR 12-ch: RGBWA, dimmer, dimmer speed, strobe, macro,
auto/custom, and module select
BLOCK1 9-ch: RGB for individual block control
BLOCK2 15-ch: RGBWA for individual block control
ARC1 3-ch: RGB control
ARC1 + D 4-ch: RGB, dimmer
ARC3 5-ch: RGBWA control
ARC3 + D 6-ch: RGBWA, dimmer
ARC3 + S 7-ch: RGBWA, dimmer, strobe
HSV 3-ch: HSV control (hue, saturation, and value)
SETTINGS
UPLOAD PASSWORD **** Uploads custom programs
RESET PASSWORD **** Resets the product to the factory settings
DIMMER
OFF No dimmer
DIM1
Dimmer curve
DIM2
DIM3
DIM4
COLOR
OFF RGB set to“255”=max output
RGB TO W RGB set to“255”=balanced white
UC Universal color balance
DERR SAVE All LEDs stay on the last command used when the DMX
signal is lost
BLAK All LEDs turn o when DMX signal is lost

ARCLED3144RGBWA
12
3.4 FUNZIONAMENTO IN MODALITÀ AUTOMATICA
Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma
Show autonomamente:
• Premere il tasto MENU no a quando sul display non appare [AUTO], quindi premere il tasto ENTER per
confermare la scelta.
• Premere il tasto UP/DOWN per scorrere al programma desiderato [AUTO01-AUTO10 o CUSTOM01-CUSTOM10].
Impostare il valore della velocità di esecuzione [SP000 - 255]
L’unità entrerà in modalità automatica mandando in esecuzione il programma selezionato
NOTA - I programmi AUTO01-AUTO10 sono completamente pre-programmati e non possono essere modica-
ti. Invece, i programmi CUSTOM01-CUSTOM10 possono essere modicati nella modalità EDIT.
Nella modalità automatica l’unità è MASTER.
3.5 MODALITÀ MASTER/SLAVE
Questa modalità consente di collegare in linea più unità ARCLED3144RGBWA senza un controller. La prima
unità sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.
EDIT CUSTOM 01-10 SCENE 01-30
RED
000 - 255
User can combine Red, Green, Blue,
White and Amber to generate a
custom color
GREN
BLUE
WHIT
AMBER
STRB 00 - 20 Select a strobe frequency
TIME 000 - 255 Denes the step duration
FADE Denes the fade duration
CALIB1 WHITE White 01-11
RED
000 - 255 Modies the color macros used in the
TOUR personality
GREN
BLUE
WHIT
AMBE
CALIB2 RGB TO W
RED
000 - 255 Denes the color temperature used
when COLO is set to RGbw
GREN
BLUE
FANS
OFF
Select fan speed
LOW
NORMAL
HIGH
AUTO
KEYLOCK ON Turns the password on or o
OFF

13
ARCLED3144RGBWA
• Premere il tasto MENU no a quando sul display non appare [RUN], quindi premere il tasto ENTER per
confermare la scelta.
• Premere il tasto UP/DOWN e selezionare [SLAVE] per impostare le unità come slave.
• Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4
• Servirsi dei connettori DMX dell’ARCLED3144RGBWA e di un cavo XLR per formare una catena di unità.
In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 15.
3.6 COLLEGAMENTO
Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 o 5 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.
3.7 CONFIGURAZIONI CANALI DMX
L’ ARCLED3144RGBWA dispone di 9 congurazioni dei canali DMX a cui si può accedere dal pannello di
controllo.
• Premere il tasto MENU no a quando sul display non appare [PERSON], quindi premere il tasto ENTER.
• Attraverso il tasto UP/DOWN selezionare la congurazione dei canali DMX che si desidera [TOUR - BLOCK1
- BLOCK2 - ARC1 - ARC1+D - ARC3 - ARC3+D - ARC3+S - HSV]
Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3 e 5 poli.
3.8 MODALITÀ DMX
• Per poter entrare nella modalità DMX; premere il tasto MENU no a quando sul display non appare
[RUN], quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN e selezionare la modalità [DMX].
• Dal menu iniziale, per impostare il valore desiderato, entrare nella modalità [ADDRESS] e selezionare il
valore desiderato [001-512]; tenere premuto per lo scorrimento veloce.
• Al termine dell’impostazione il valore verrà salvato automaticamente
NOTA - Quando il dispositivo opera nella modalità automatica la funzione [RUN] non è disponibile.
3.9 INDIRIZZAMENTO DMX
Per poter comandare l’ ARCLED3144RGBWA con un’unità di comando luce, occorre impostare l’indirizzo
di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sull’ ARCLED3144RGBWA l’indirizzo di
start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue
un esempio con indirizzo 33 di start e una congurazione a 9 e 12 canali DMX:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
9 33 33-41 42 51 60
12 33 33-45 46 61 76

ARCLED3144RGBWA
14
DMX Address: 33 DMX Address: 76DMX Address: 46 DMX Address: 61
Esempio di congurazione a 12 canali DMX (modalità TOUR)
Fig.6
DMX512 Controller
. . . . . . . . . . . .
3.10 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Pin4 : N/C
Pin5 : N/C
Fig.7
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.

15
ARCLED3144RGBWA
3.11 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldan-
do una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
Esempio:
connettore XLR a 3 pin
Fig.8

ARCLED3144RGBWA
16
Ch Function in TOUR mode Value
1MASTER DIMMER
000 - 100% 000 - 255
2
RED
000 - 100%
(Step time when playing custom 01-10) 000 - 255
3
GREEN
000 - 100%
(Fade time when playing custom 01-10) 000 - 255
4BLUE
000 - 100% 000 - 255
5WHITE
000 - 100% 000 - 255
6AMBER
000 - 100% 000 - 255
7
COLOR MACRO+WHITE BALANCE
No function
Red 100%/Green 0-100%/Blue 0%
Red 100%-0/Green 100%/Blue 0%
Red 0%/Green 100%/Blue 0-100%
Red 0%/Green 100%-0/Blue 100%
Red 0-100%/Green 0%/Blue100%
Red 100%/Green 0%/Blue 100%-0
Red 100%/Green 0-100%/Blue 0-100%
Red 100%-0/Green 100%-0/Blue 100%
All LEDs 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
000 - 010
011 - 030
031 - 050
051 - 070
071 - 090
091 - 110
111 - 130
131 - 150
151 - 170
171 - 200
201 - 205
206 - 210
211 - 215
216 - 220
221 - 225
226 - 230
231 - 235
236 - 240
241 - 245
246 - 250
251 - 255
8
STROBE
No function
01-20 Hz
000 - 009
010 - 255
9
AUTO+CUSTOM PROGRAMS+FAN CONTROL
No function
Fans o
000 - 010
011 - 020
Ch Function in TOUR mode Value
9
Fans low
Fans High
Fans auto
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
021 - 025
026 - 030
031 - 040
041 - 050
051 - 060
061 - 070
071 - 080
081 - 090
091 - 100
101 - 110
111 - 120
121 - 130
131 - 140
141 - 150
151 - 160
161 - 170
171 - 180
181 - 190
191 - 200
201 - 210
211 - 220
221 - 230
231 - 255
10 AUTO SPEED
000 - 100% 000 - 255
11
DIM SPEED
Dimmer speed as per control panel
Linear dimmer
Non-linear dimmer 1 (fastest)
Non-linear dimmer 2
Non-linear dimmer 3
Non-linear dimmer 4 (slowest)
000 - 009
010 - 029
030 - 069
070 - 129
130 - 189
190 - 255
12
MODULE SELECT
Block1, 2 & 3
Block 1
Block 2
Block 3
Block 1 & 2
Block 2 & 3
Block 1 & 3
Block 1, 2 & 3
No function
000 - 010
011 - 034
035 - 064
065 - 094
095 - 124
125 - 154
155 - 184
185 - 214
215 - 255
TOUR
3.12 TABELLA CANALI DMX

17
ARCLED3144RGBWA
Ch Function in BLOCK1 mode Value
1BLOCK 1 RED
000 - 100% 000 - 255
2BLOCK 1 BLUE
000 - 100% 000 - 255
3BLOCK 1 GREEN
000 - 100% 000 - 255
4BLOCK 2 RED
000 - 100% 000 - 255
5BLOCK 2 BLUE
000 - 100% 000 - 255
6BLOCK 2 GREEN
000 - 100% 000 - 255
7BLOCK 3 RED
000 - 100% 000 - 255
8BLOCK 3 BLUE
000 - 100% 000 - 255
9BLOCK 3 GREEN
000 - 100% 000 - 255
Ch Function in BLOCK2 mode Value
1BLOCK 1 RED
000 - 100% 000 - 255
2BLOCK 1 BLUE
000 - 100% 000 - 255
3BLOCK 1 GREEN
000 - 100% 000 - 255
4BLOCK 1 WHITE
000 - 100% 000 - 255
5BLOCK 1 AMBER
000 - 100% 000 - 255
6BLOCK 2 RED
000 - 100% 000 - 255
7BLOCK 2 BLUE
000 - 100% 000 - 255
8BLOCK 2 GREEN
000 - 100% 000 - 255
9BLOCK 2 WHITE
000 - 100% 000 - 255
10 BLOCK 2 AMBER
000 - 100% 000 - 255
11 BLOCK 3 RED
000 - 100% 000 - 255
12 BLOCK 3 BLUE
000 - 100% 000 - 255
13 BLOCK 3 GREEN
000 - 100% 000 - 255
14 BLOCK 3 WHITE
000 - 100% 000 - 255
15 BLOCK 3 AMBER
000 - 100% 000 - 255
BLOCK1 BLOCK2

ARCLED3144RGBWA
18
Ch Function in ARC1 mode Value
1RED
000 - 100% 000 - 255
2BLUE
000 - 100% 000 - 255
3GREEN
000 - 100% 000 - 255
ARC1 ARC3+D
Ch Function in ARC1+D mode Value
1MASTER DIMMER
000 - 100% 000 - 255
2RED
000 - 100% 000 - 255
3BLUE
000 - 100% 000 - 255
4GREEN
000 - 100% 000 - 255
ARC1+D
Ch Function in ARC3 mode Value
1RED
000 - 100% 000 - 255
2BLUE
000 - 100% 000 - 255
3GREEN
000 - 100% 000 - 255
4WHITE
000 - 100% 000 - 255
5AMBER
000 - 100% 000 - 255
ARC3
Ch Function in ARC3+D mode Value
1MASTER DIMMER
000 - 100% 000 - 255
2RED
000 - 100% 000 - 255
3BLUE
000 - 100% 000 - 255
4GREEN
000 - 100% 000 - 255
5WHITE
000 - 100% 000 - 255
6AMBER
000 - 100% 000 - 255
ARC3+S
Ch Function in ARC3+S mode Value
1MASTER DIMMER
000 - 100% 000 - 255
2RED
000 - 100% 000 - 255
3BLUE
000 - 100% 000 - 255
4GREEN
000 - 100% 000 - 255
5WHITE
000 - 100% 000 - 255
6AMBER
000 - 100% 000 - 255
7
STROBE
No function
00-20 Hz
000 - 010
011 - 255
HSV
Ch Function in HSV mode Value
1HUE
000 - 100% 000 - 255
2SATURATION
000 - 100% 000 - 255
3VALUE
000 - 100% 000 - 255

19
ARCLED3144RGBWA
3.13 EDITING PROGRAMMI PERSONALIZZATI
Per eettuare le modiche dei programmi personalizzati procedere come segue:
• Premere il tasto MENU no a quando sul display non appare [EDIT], quindi premere il tasto ENTER per
confermare la scelta.
• Premere il tasto UP o DOWN per selezionare il programma da modicare da 1 a 10 [CUSTOM 01- CUSTOM 10].
• Per ogni programma è possibile modicare 30 scene, intervenendo sui valori del canale rosso [RED],
verde [GREN], blue [BLUE], bianco [WHITE], ambra [AMBER], modicando i valori della funzione strobo [STRB
00-20], time [TIME 000-255] e fade [FADE 000-255].
• I valori (ad esempio 000 - 255) possono essere selezionati attraverso il tasto UP/DOWN
3.14 FUNZIONI SPECIALI
• Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [SETTINGS]; per confermare pre-
mere il tasto ENTER.
È possibile accedere alle seguenti funzioni:
UPLOAD
• Selezionando la funzione [UPLD] è possibile caricare i programmi personalizzati dalla unità corrente
Master alle unità Slave. Per eseguire il trasferimento è necessario inserire la password che risulta
essere la stessa per l’accesso principale.
• Durante la fase di caricamento dei programmi le unità Master e Slave si illumineranno di giallo.
• Se, durante questo processo, si presentasse un errore le unità si illumineranno di rosso.
• Se il caricamento dei programmi avviene con successo le unità si illumineranno invece di verde.
RESET
Selezionando la funzione [REST] è possibile ripristinare i valori di default.
DIMMER
Selezionando la funzione [DIM] è possibile entrare nella modalità dimmer. In particolare, quando è im-
postato su [OFF], l’RGBWA e il MASTER DIMMER sono lineari. Dim1/2/3/4 rappresentano invece diversi
valori di velocità nella modalità non lineare; [DIM1] è il valore più veloce mentre [DIM4] il più lento.
NOTA - Le impostazioni di fabbrica sono su [DIM4].
COLOR
Selezionando la funzione [COLOR] è possibile attivare/disattivare le modalità calibratura colore.
- Quando [RGB TO W] è selezionato, su RGB =255, 255, 255 il colore è visualizzato come calibrato nella
modalità CALIB2 (RGB TO W). Quando [COLOR] è impostato su [OFF], su RGB =255, 255, 255 il colore
non può essere regolato e l’uscita mostrerà la massima potenza.
- Quando [UC] è selezionato, i colori sono regolati secondo un preset universale standard.
DERR
Selezionare la funzione [DERR], per la gestione in caso di errore del segnale DMX.
- [SAVE] consente di salvare gli ultimi dati DMX in caso di errore del segnale DMX.
- [BLACK] consente di attivare la modalità blackout in caso di errore DMX.

ARCLED3144RGBWA
20
3.15 FUNZIONE CALIBRAZIONE
IMPOSTAZIONI BIANCO
Per impostare il bilanciamento personalizzato della temperatura colore bianco:
• Premere il tasto MENU no a quando sul display non appare [CALIB1], quindi premere il tasto ENTER.
• Selezionare uno delle 11 impostazioni colore bianco pre-programmate (WHITE01 - WHITE11).
• Le impostazioni possono essere modicate, intervenendo sui valori (000 - 255) relativi ai canali rosso,
verde, blu, white e ambra (Red - Green - Blue - White - Amber), attraverso i tasti UP e DOWN.
CALIBRAZIONE BIANCO
Per impostare il bilanciamento del bianco intervenendo sui parametri RGB:
• Premere il tasto MENU no a quando sul display non appare [CALIB2], quindi premere il tasto ENTER.
• Selezionare il canale rosso, verde, blu attraverso il tasto UP/DOWN.
• Per confermare premere il tasto ENTER
• Impostare i valori 000 - 255 attraverso i tasto UP/DOWN
Quando la nuova impostazione è attivata, l’unità di controllo DMX sceglierà RGB=255, 255, 255 il colore
bianco verrà fatto dagli attuali valori RGB nella modalità [CALIB2]
3.16 IMPOSTAZIONI VENTOLE
Per impostare la velocità della ventole:
• Premere il tasto MENU no a quando sul display non appare [FANS], quindi premere il tasto ENTER.
• Selezionare la modalità di velocità desiderata attraverso i tasti UP e DOWN tra (OFF - LOW - NORMAL - HIGH
- AUTO).
Quando la modalità di velocità è impostata su [AUTO] il dispositivo automaticamente regolerà la velocità
delle ventole e la potenza dell’unità anché la temperatura non superi il limite.
3.17 ATTIVAZIONE PASSWORD
Per attivare/disattivare la password di accesso:
• Premere il tasto MENU no a quando sul display non appare [KEYLOCK], quindi premere il tasto ENTER.
• Selezionare [ON] oppure [OFF] a seconda che si voglia, rispettivamente, attivare o disattivare la password
di accesso.
Nota. Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei
tasti UP + DOWN + UP + DOWN. Premere ENTER per confermare.
