ProLights DC2064 User manual

ENIT
Manuale Utente
User Manual
DC2064
DC2164
DC2264
DMX SOFTWARE
INTELLIGENT DMX INTERFACE

REV.001-09/12
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
DC2064 - DC2164 - DC2264
• CD-ROM con tools software per il
controllo della luce
• Interfaccia USB/ DMX
• Cavo USB 2.0
• Manuale utente
Contenuto dell'imballo:
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Descrizione e speciche tecniche
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Funzioni e impostazioni
2. 1 Requisiti di sistema
2. 2 Installazione e aggiornamento dei driver
2. 3 Elenco delle periferiche disponibili
2. 4 Installazione e aggiornamento del software
2. 5 Impostazioni
3 Modalità Set-up
3. 1 Creazione di un nuovo stage
3. 2 Inserimento ed di xture
3. 3 Eliminazione ed aggiornamento di xture
3. 4 Congurazione della xture
3. 5 Display per l’indirizzo DMX
3. 6 Finestre di controllo
3. 7 Finestra di controllo generale
3. 8 Installazione di una nestra di controllo
3. 9 Finestra gruppo xture
3. 10 Salvataggio di un gruppo
3. 11 Modalità cursore
3. 12 Modalità palette di impostazione
3. 13 Selezionare e posizionare xture
3. 14 Vantaggi delle nestre di controllo
4 Modalità Editor
4. 1 Scene/ Programmi/ Step
4. 2 Creazione di una scena o di un programma
4. 3 Modicare i parametri di una scena
4. 4 Trascina e rilascia
4. 5 Selezione multipla e controllo
4. 6 Priorità di attivazione tra le scene
4. 7 Generatore di scene
4. 8 Creazione di una scena con eetto gestito
4. 9 Creazione di una scena di movimento
4. 10 Conclusione
5 Modalità Live
5. 1 Controllo Live
5. 2 Attivare scene ed eetti
5. 3 Opzioni in modalità Live
5. 4 Pulsanti eetti
5. 5 Creazione e programmazione pulsanti eetti
5. 6 Opzioni e parametri degli eetti
5. 7 Modicare e cambiare pulsante eetto
5. 8 Eliminazione di un eetto
5. 9 Opzioni ON/ LTP/ AUTO/ MIDI/ IN dei canali
5. 10 Audio BPM sulle scene
5. 11 Editor/ Interazione Live delle scene
5. 12 Controllo manuale delle xture
6 Attivazione
6. 1 Mouse, attivazione standard
6. 2 Tasti rapidi, attivazione veloce
6. 3 HE10, attivazione manuale
6. 4 Tempo di attivazione
6. 5 Attivazione da DMX IN
6. 6 Attivazione con controllo MIDI
6. 7 DMX IN e controllo MIDI
7 Menu software
7. 1 Menu File
7. 2 Menu Windows
7. 3 Menu Eetto
7. 4 Menu Tools
7. 5 Menu Options
7. 6 Menu Lingua
7. 7 Menu “?”
8 Modalità Stand-Alone o Memorie
8. 1 Funzioni del menù Stand-Alone
8. 2 Proprietà delle scene
8. 3 White the memory
8. 4 Contatti esterni I/O dell’interfaccia Stand-Alone
8. 5 Funzioni dell’interfaccia Stand-Alone
9 Gestione interfaccia
10 Collegamenti
Certicato di garanzia
4
4
5
5
5
6
7
7
8
8
9
10
10
11
12
12
13
13
13
14
15
15
15
16
16
17
18
18
19
19
19
20
21
21
22
23
24
24
24
24
25
25
26
26
27
27
27
29
29
29
29
29
30
30
32
32
32
32
33
34
34
35
36
36
37
37
39
40

DC2064 - DC2164 - DC2264
4
ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Questo dispositivo appartiene alla Classe di protezione III, pertanto deve operare sempre con un ap-
propriato trasformatore di tensione. Controllare periodicamente l’unità, il cavo di alimentazione ed
il trasformatore. Assicurarsi che quest’ultimo sia della tipologia corretta, come indicato nel pannello
posteriore del dispositivo.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti ad eccessiva umidità;
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C o inferiori a 2°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia disconnettere l’unità dalla rete di ali-
mentazione.
• Evitare di installare l’unità in prossimità di fonti di calore.
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture ect.
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

5
DC2064 - DC2164 - DC2264
- 1 - DESCRIZIONE E SPECIFICHE TECNICHE
DC2064
Interfaccia USB/DMX (128 canali in uscita)
• Hardware compatibile con Windows 7 64bit
• Piena compatibilità con ogni proiettore, o dispositivo in generale, conforme allo standard DMX512
• Memoria interna per il salvataggio e l’esecuzione delle scene create in modalità autonoma dal PC (ali-
mentatore mini-USB richiesto, non incluso)
• Due tasti di scorrimento delle scene ed un terzo pulsante con possibilità di funzione di dimmer in mo-
dalità autonoma
• Gestione no a 30 scene, 30 passi e 30 eetti
• 128 canali in uscita anche in modalità autonoma
• Output con connessione standard XLR 3-poli
• Protezione contro gli sbalzi di tensione
• Ingresso HE10 per l’attivazione delle scene
• Connessione Plug and play via USB 2.0 (cavo di alimentazione e connessione USB incluso)
DC2164
Interfaccia USB/DMX (512 canali in uscita + 512 canali in ingresso)
• Hardware compatibile con Windows 7 64bit
• Piena compatibilità con ogni proiettore, o dispositivo in generale, conforme allo standard DMX512
• Ingresso DMX per il collegamento di una console DMX esterna per estendere le potenzialità di control-
lo e programmazione del software
• Piena compatibilità con le versioni precedenti di DMX Control Center
• Input/output con connessione standard XLR 3-poli
• Protezione contro gli sbalzi di tensione (no a 15.000V)
• Connessione Plug and play via USB 2.0 (cavo di alimentazione e connessione USB incluso)
DC2264
Interfaccia USB/DMX (512 canali in uscita + 512 canali in ingresso)
• Hardware compatibile con Windows 7 64bit
• Piena compatibilità con ogni proiettore, o dispositivo in generale, conforme allo standard DMX512
• Ingresso DMX per il collegamento di una console DMX esterna per estendere le potenzialità di control-
lo e programmazione del software
• Ingresso DMX congurabile come seconda uscita per gestire 1024 canali DMX
• Memoria interna per il salvataggio e l’esecuzione delle scene create in modalità autonoma dal PC (ali-
mentatore mini-USB richiesto, non incluso)
• Due tasti di scorrimento delle scene ed un terzo pulsante con possibilità di funzione di dimmer in mo-
dalità autonoma
• Orologio integrato per programmare nel tempo l’esecuzione di una scena, la sua durata e le modalità
di loop o passaggio alle scene successive
• Gestione di un numero illimitato di scene, passi e eetti
• 512 canali in uscita in modalità autonoma
• Input/output con connessione standard XLR 3-poli
• Protezione contro gli sbalzi di tensione
• Ingresso HE10 per l’attivazione delle scene
• Connessione Plug and play via USB 2.0 (cavo di alimentazione e connessione USB incluso)

DC2064 - DC2164 - DC2264
6
1
2
I/O Ports
1
2 3
4
POWER
usb ext
I/O Ports
9V-12V DC
1
25
7
3
6
4
1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
DC2064
1. DMX OUT (XLR a 3 poli) 1=massa, 2=DMX-, 3=DMX+
2. CONNESSIONE PLUG ’N’ PLAY via USB 2.0
DC2164
1. DMX IN (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+
2. DMX OUT (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+
3. CONNESSIONE PLUG ‘N’PLAY via USB 2.0
4. INGRESSO HE10 per l’attivazione delle scene
DC2264
1. DMX IN (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+.
2. DMX OUT (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+.
3. TASTI FUNZIONE: due tasti di scorrimento delle scene,
un tasto con possibilità di funzione dimmer in modalità
automatica
4. COMMUTATORE DI ALIMENTAZIONE.
5. CONNESSIONE PLUG ‘N’PLAY USB 2.0.
6. ATTACCO ALIMENTATORE DC - 9V (non
incluso).
7. INGRESSO HE10 per l’attivazione delle scene

7
DC2064 - DC2164 - DC2264
- 2 - FUNZIONI E IMPOSTAZIONI
2.1 REQUISITI DI SISTEMA
• Microsoft Windows XP, Vista, Windows 7 64bit
• Microsoft DirectX 9 o superiore
• Processore da 500 MHz (1,5 GHz)
• 256 MB di RAM (512 MB)
• 150 MB di spazio libero su disco
• CD-ROM
• 1 o 2 porte USB 2.0
• Risoluzione schermo 1024 x 768 pixel
• Scheda video compatibile DirectX 9
• 128 MB di memoria video (256 MB)
2.2 INSTALLAZIONE E AGGIORNAMENTO DEI DRIVER
La nostra interfaccia USB-DMX rispetta accuratamente le speciche USB 2.0 e il protocollo DMX512 per
l’output. Il dispositivo è alimentato direttamente tramite porta USB 2.0 e controlla tutti i 512 canali poten-
ziali di una linea DMX. I driver dell’interfaccia vengono installati automaticamente durante l’installazione
del software. In caso fosse necessario installare o aggiornare manualmente i driver si utilizza la gestione
periferiche di Windows:
• Collegare l’interfaccia alla porta USB 2.0
• Cliccare sul pulsante Start di Windows
• Selezionare pannello di controllo nel menu di Windows
• Doppio click su Sistema
• Selezionare la sezione Hardware e da qui selezionare il pulsante Gestione periferiche. Appare questa
nestra e si visualizza l’interfaccia collegata

DC2064 - DC2164 - DC2264
8
2.3 ELENCODELLEPERIFERICHEDISPONIBILIINDIVIDUATEDALLAGESTIONEPERIFERICHEDIWINDOWS
• Intelligent Usb Dmx Interface OUT, interfaccia semplice.
• Intelligent Usb Dmx Interface OUT.
• Intelligent Usb Dmx Interface, interfaccia Usb powered 2006.
• Intelligent Usb Dmx Interface, interfaccia con modalità stand alone.
• Intelligent Usb Dmx Interface, interfaccia low cost.
• “Periferica sconosciuta” messaggio visualizzato quando l’interfaccia ha un problema.
• Dispositivo USB o SIUDI DMX-OUT o SIUDI CE viene visualizzato quando i driver devono essere installatI
Successivamente è necessario seguire le istruzioni per l’aggiornamento guidato hardware e utilizzare l’op-
zione installa da un elenco o percorso specico. L’elemento può essere localizzato in una cartella sul disco
rigido o sul CD-ROM di installazione del software.
Elenco dei le del driver:
• SIUDI5. INF per la nuova interfaccia con 2 XLR IN e OUT e 1 OUT XLR
• SIUDI. INF per le interfacce vecchie con solo 1 XLR
Dopo l’installazione, si prega di controllare se il le SIUDI5.DAT si trova nella cartella C: \ WINDOWS \ sy-
stem32 \ SiudiLoad.
2.4 INSTALLAZIONE E AGGIORNAMENTO DEL SOFTWARE
Per una installazione completa, è necessario inserire il CD-ROM di installazione e seguire le istruzioni.
L’installazione completa del software si può eettuare con l’ausilio del CD-ROM o in alternativa scaricando
dal sito il le _INSTALL.EXE
L’aggiornamento software, si può eettuare con l’ausilio del CD-ROM o in alternativa scaricando dal sito
il le _INSTALL.EXE

9
DC2064 - DC2164 - DC2264
2.5 IMPOSTAZIONI
Il software dispone di 3 modalità di impostazioni, ciascuna delle quali permette la creazione di uno show:
• SET-UP: per la congurazione della xture
• EDITOR: per programmare, creare scene e sequenze dello show
• LIVE: per attivare, aggiornare, ottimizzare e controllare dal vivo lo show

DC2064 - DC2164 - DC2264
10
- 3 - MODALITÀ SET-UP
La pagina di set-up consente agli utenti di congurare il software con gli eetti luce desiderati per uno
show.
È possibile scegliere e aggiornare 4.000 xture dierenti, assegnare un indirizzo DMX da una lista di 512
su 6 diversi universi DMX, attivare o disattivare l’eetto dissolvenza e utilizzare tasti rapidi per la gestione
dei canali DMX.
Per una buona programmazione è inoltre possibile testare il vostro apparecchio per vericarne il funzio-
namento. Il software utilizza librerie di proiettori con estensione SSL, che rappresentano attualmente la
scelta migliore e una garanzia di evoluzione per gli anni a venire. L’editor Scan Library consente di creare
la propria libreria in pochi minuti.
3.1 CREAZIONE DI UNO NUOVO STAGE
Per il primo utilizzo si consiglia di creare un nuovo stage. Nel menu File, è possibile selezionare l’opzione
nuovo oppure si può cliccare su questa icona per creare un nuovo stage, dopo questa procedura lo stage
deve essere salvato.
3.2 INSERIMENTO DI FIXTURE
Per un controllo migliore, l’utente può utilizzare una libreria xture. Il software crea alcune funzioni di
controllo che permettono di migliorare la gestione delle xture. Per l’inserimento delle xture dalla libreria
interna fare click sul pulsante PATCH xture.
Selezionare poi la libreria desiderata dalla nestra di gestione PATCH visualizzata. Per l’illuminazione di
proiettori di tipo tradizionale, si può selezionare un le da “_cartella generica”. Dopo aver selezionato la
xture, viene visualizzata una nestra ed è richiesto l’inserimento di alcuni dati:
• Universo DMX

11
DC2064 - DC2164 - DC2264
• Indirizzo DMX di partenza delle xture.
• Opzione Matrix, per creare una matrice(molto utile per la gestione di pannelli LED RGB).
• Numero di xture che devono essere aggiunte.
• Patch, per visualizzare tutte le informazioni nella parte destra della nestra.
Selezionare una xture dalla lista e poi premere il pulsante PATCH, specicando l’indirizzo DMX di partenza
e il numero di dispositivi o in alternativa con il Copia e Incolla. Assicurarsi di aver scelto l’universo corretto
selezionando la scheda a destra. Si può anche utilizzare la barra degli strumenti o in alternativa cliccare
con il tasto destro del mouse direttamente sulla xture. Si potrà così:
• Copiare/incollare xture (s)
• Eliminare xture (s)
Digitare le informazioni richieste e confermare. Si visualizzeranno le nuove xture all’interno della nestra
di controllo nella parte inferiore dello schermo.
3.3 ELIMINAZIONE E AGGIORNAMENTO FIXTURE
È necessario utilizzare PATCH MANAGER. Le modiche si visualizzano dopo aver confermato l’operazione
e chiuso la nestra. In PATCH MANAGER, eliminando alcune librerie non sarà modicato il contenuto delle
scene. Ma se si modica l’indirizzo della xture, il nuovo indirizzo sarà applicato e aggiornato automatica-
mente in tutte le scene correnti.

DC2064 - DC2164 - DC2264
12
3.4 CONFIGURAZIONE DELLA FIXTURE
Con pochi click del mouse, si potranno impostare tutti i canali della xture.
Dopo aver selezionato una xture nell’area specica, è possibile attivare o disattivare le seguenti funzioni.
Modica la xture o rinomina la xture (è suciente fare doppio click sul nome).
• Inverti il movimento Pan.
• Inverti il movimento Tilt.
• Inverti la posizione Pan e Tilt sul mouse.
• Tempo di dissolvenza sui canali.
Se questa opzione (fade time) non è attivata, il canale non prenderà in considerazione il tempo di transi-
zione fade-in e sarà posizionato sul valore successivo non appena terminato il fade in. Se questa opzione
non è attivata, il canale non produrrà un lento movimento di dissolvenza. Il movimento tra i 2 Step di
una scena è diretto e veloce. Il cursore del canale salta direttamente al valore DMX successivo al termine
del tempo di dissolvenza. Una funzione permette di rimuovere rapidamente tutti i Fade-in (colori, gobo,
shutter, prismi ed eetti).
3.5 DISPLAY A 10 CIFRE PER L’INDIRIZZO DMX
Lo strumento per l’indirizzamento a 10 cifre visualizza automaticamente i valori da selezionare per l’indi-
rizzo DMX. Alcuni apparecchi utilizzano 9 cifre per l’indirizzo DMX. In questo caso bisogna solo impostare
lo strumento per l’indirizzamento nella modalità a 9 cifre.

13
DC2064 - DC2164 - DC2264
3.6 FINESTRE DI CONTROLLO
È molto importante sapere come controllare le luci. Il software dispone di diverse congurazioni per le
nestre di controllo. Nella fase di programmazione dello show è possibile scegliere la congurazione mi-
gliore in base alle proprie esigenze. Le luci sono controllate nella parte bassa della schermata del software.
Si può scegliere la congurazione migliore cliccando questi pulsanti.
3.7 FINESTRA DI CONTROLLO GENERALE (MODALITÀ STANDARD 512)
La nestra mostra sempre 512 canali di un universo DMX. Ogni canale ha da 0 a 255 valori. La nestra è
sempre visualizzabile ed il suo uso è possibile anche senza nessuna libreria SSL. Questa nestra permette
di eettuare test rapidi e semplici e visualizzare i valori dei canali DMX. Qui ci sono le possibili opzioni:
• Visualizza i valori dei canali in percentuale o DMX.
• Visualizza solo i canali utilizzati.
• Visualizza la nestra generale del gruppo di xture.
• Passa dalla modalità cursore alla modalità digitale (modalità teatro).
• Scegli un universo DMX da controllare.
• Cambia lo stato di controllo del canale.
• Attiva il generatore di scene e forme.
3.8 INSTALLAZIONE DI UNA FINESTRA DI CONTROLLO (DA UNA LIBRERIA)
Quando si aggiunge una nuova libreria nella Manager Patch, verrà visualizzata una nuova nestra di con-
trollo sopra la nestra di controllo General. Questa nestra è molto utile quando ci sono tante xture da
gestire, prende il nome della xture controllata e viene creata una nestra supplementare per ogni tipo di
supporto (famiglia di xture). I canali utili della xture si possono trovare nella parte sinistra della nestra
di controllo.
Qui ci sono le opzioni possibili:
• Percentuale di visualizzazione o valori DMX.
• Visualizza o nascondi la nestra gruppo.
• Passa in modalità cursore o palette di impostazione.

DC2064 - DC2164 - DC2264
14
• Passa in modalità cursore o digitale.
• Apri la scena e il generatore di forme.

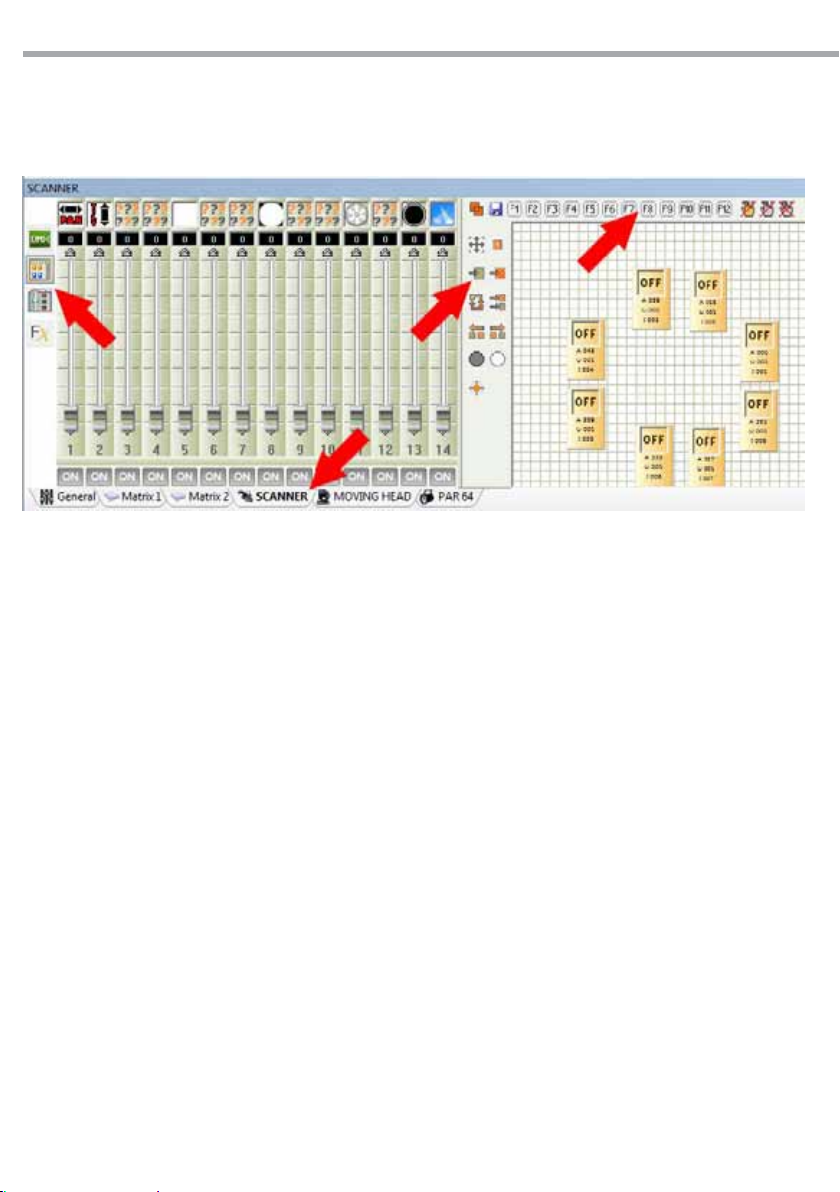

• Nella parte destra, c’è la nestra gruppo, qui le xture sono visualizzate come elementi dello stesso tipo.
3.9 FINESTRA GRUPPO FIXTURE
Questa nestra di controllo è molto importante, permette infatti di scegliere quale xture controllare o
con quali xture lavorare. Quando si aggiungono xture al Patch, saranno aggiunte e visualizzate delle
icone, ogni icona corrisponde ad una xture. Ogni xture in una nestra gruppo è dello stesso tipo e della
stessa famiglia.
Si possono selezionare queste funzioni (opzioni a sinistra):
• Scegli la modalità di selezione (di colore arancione per la selezione) o la modalità graca per la posizio-
ne degli oggetti (colore blu).
• Modica la dimensione dell’icona.
• Cancella tutti gli elementi selezionati.
• Seleziona tutti gli elementi delle xture.
• Deseleziona.
• Seleziona 1 elemento di 2.
• Sposta verso l’alto la selezione.
• Sposta verso il basso la selezione.
• Chiudi il fascio.
• Apri il fascio.
• Centra la posizione Pan & Tilt della xture.
• Si possono inoltre selezionare queste funzioni(le opzioni):
• Seleziona gruppi diversi simultaneamente o seleziona solo 1 gruppo.
• Salva un gruppo.
• Seleziona e attiva un gruppo da 1 a 12 (disponibile con i tasti da F1 a F12 della tastiera).
• Annulla tutte le azioni Live degli elementi selezionati.
• Annulla tutte le azioni Live con la nestra di controllo corrente.
• Annulla tutte le azioni Live di tutte le nestre di controllo (cancel).

15
DC2064 - DC2164 - DC2264
3.10 SALVATAGGIO DI UN GRUPPO
Per salvare un gruppo, è necessario selezionare la voce nella nestra del gruppo, fare click sull’icona Save
che corrisponde all’icona con un oppy disc blu, dopo aver fatto click sul pulsante gruppo che si desidera
salvare. Il gruppo verrà salvato automaticamente e potrà essere utilizzato. Si potrà utilizzare il gruppo
quando desiderato cliccando semplicemente sull’icona o con i tasti Fx sulla tastiera.
3.11 MODALITÀ CURSORE
Il cursore della xture si trova sullo schermo e controlla in modo facile e veloce gli elementi desiderati. Per
controllare la xture, è necessario selezionare 1 o un elemento nella nestra gruppo. Con un click del tasto
destro del mouse sull’icona (nella parte superiore del fader), si visualizza l’elenco predenito del canale.
Cliccando su i preset con il tasto sinistro del mouse si potrà selezionare la funzione e spostare il cursore sul
valore DMX associato. Questa funzione preset elenco è disponibile anche nella nestra General Control.
3.12 MODALITÀ PALETTE DI IMPOSTAZIONE
Questa è una modalità graca e permette un accesso diretto alle funzioni delle xture. Per un miglior
controllo le librerie devono essere corrette. Dopo aver selezionato la funzione, nella parte sinistra dello
schermo saranno visualizzate max 5 palette di impostazione diverse per ciascuna tipologia di famiglia.
• Pan / Tilt.
• Gobo.
• Colore.
• Fascio luminoso
• Altro
Ogni paletta mostra i canali ed i Preset ad essi associati. Per controllarli è necessario selezionare 1 o più
voci della nestra. Un cursore consente il preset accurato dei livelli del DMX. Un secondo click sull’icona
del preset annulla il valore preimpostato e assegna zero al livello del DMX.

DC2064 - DC2164 - DC2264
16
3.13 SELEZIONARE E POSIZIONARE FIXTURE ATTRAVERSO PAN & TILT
Per dare una posizione ad una xture, è necessario utilizzare la nestra palette e i canali Pan&Tilt della x-
ture. Nella nestra palette modicare i valori dei canali Pan&Tilt o utilizzare l’opzione Pan&Tilt nella moda-
lità palette di impostazione. Viene visualizzata la posizione attuale del dispositivo ed è possibile muoversi
tra le opzioni con il mouse o con un joystick USB. Un click con il tasto destro porterà la posizione della
xture in corrispondenza della posizione del mouse. Un click a sinistra sposta il dispositivo dalla posizione
corrente. È possibile utilizzare il pulsante centra per un posizionamento rapido.
3.14 VANTAGGI DELLE FINESTRE DI CONTROLLO
Grazie alle diverse modalità e alle caratteristiche grache è molto facile controllare le xture. Si possono
controllare le luci con un singolo click.
Le nestre di controllo sono indispensabili in ogni modalità del software: SET-UP per vericare il funziona-
mento della xture; EDITOR per programmare rapidamente scene e programmi; e LIVE per avere il control-
lo istantaneo della xture durante lo show. Se le xture sono corrette in tutte le funzioni dei canali si ha un
controllo rapido e completo dell’unità. Il fascio di luce deve essere aperto e acceso, è possibile utilizzare
le funzioni Dimmer, Shutter, Iris e Zoom. Alcuni apparecchi necessitano di pochi minuti per scaldare le
lampade e accenderle. Ci sono alcuni tasti rapidi nelle nestre di controllo per accendere le luci, aprire lo
Shutter e centrare la posizione della xture. Se il dispositivo funziona in modo corretto ed è possibile con-
trollare tutte le luci, si può iniziare a programmare lo show con scene step dopo step. É necessario passare
in modalità EDITOR del software..

17
DC2064 - DC2164 - DC2264
- 4 - MODALITÀ EDITOR
Questa modalità permette di creare scene e programmi intuitivamente, in pochissimo tempo,è molto im-
portante anche perché consente di salvare la programmazione step dopo step. L’interfaccia graca è stata
progettata per orire più opzioni possibili, eppure è estremamente facile da usare. Sulla sinistra ci sono le
scene e le funzioni scene. Sulla destra ci sono gli step e le funzioni step. Quando si crea un nuovo stage gli
elenchi delle scene e degli step sono vuoti.
4.1 SCENE / PROGRAMMI / STEP
Una scena o un programma dispone di 1 o più step. Con alcuni step si potrà creare una scena dinamica.
Ogni step è una memoria e può immagazzinare valori DMX e anche il tempo di dissolvenza e di attesa. Gli
step mantengono i valori DMX automaticamente. Ogni step può durare da 0,04 secondi no a 44 minuti
di tempo con un’accuratezza di 0,04 secondi (25 Hertz). Il tempo di una scena è dato dalla somma di tutti
i suoi step. Le Scene hanno funzioni addizionali di loop attivazione e salto.
Opzioni scene:
• Nuova scena.
• Elimina le scene selezionate.
• Inserisci una scena da un altro stage. I le dello stage hanno estensione .DVC, quelli generati con pre-
cedenti versioni del software hanno estensione .DLM
• Copia della scena selezionata.
• Crea un nuovo gruppo di scene per migliorarne l’utilizzo.
• Elimina il gruppo di scene selezionato.
• Anteprima delle scene selezionate.
• Stop delle scene selezionate.

DC2064 - DC2164 - DC2264
18
• Visualizza l’attuale durata della scena.
Opzioni STEP:
• Aggiungi un nuovo step.
• Seleziona tutti gli step dalla lista.
• Elimina gli step selezionati.
• Copia gli step selezionati.
• Incolla gli step selezionati.
• Modica la dissolvenza e il tempo di attesa degli step scelti.
4.2 CREAZIONE DI UNA SCENA O UN DI PROGRAMMA
Aggiungere una nuova scena con le opzioni di scena e selezionare il primo step. Successivamente, per pro-
grammare tutte le xture, è necessario utilizzare le nestre di controllo per modicare i valori DMX e creare
un buon eetto visivo. Scegli Fade In e Fade Out dello step selezionato. Per continuare la programmazione
della scena, aggiungere un altro step, modicare i valori del dispositivo DMX e scegliere di nuovo i tem-
pi di Fade In e Fade Out. Ripetere queste operazioni no al termine della programmazione della scena.
Informazioni:
• Contenuto scena 1 o più step.
• Per impostazione predenita una scena si ripeterà di continuo.
• Il tempo totale di una scena è la somma di tutti i tempi di attesa e di dissolvenza di tutti gli step.
• É possibile riprodurre scene diverse e contemporaneamente lavorare su un’altra scena.
• Quando si riproduce una scena, la scena inizia dallo step selezionato. Quando si interrompe una scena,
lo step corrente verrà selezionato automaticamente.
4.3 MODIFICARE I PARAMETRI DI SCENA
Scene e step hanno dei parametri. I Parametri della scena sono sulla stessa riga e suddivisi per colonne.
Per cambiare i parametri delle scene o degli step, cliccare due volte sull’informazione che deve essere
modicata. In eetti, è possibile modicare il testo o utilizzare il pop-up che ore le opzioni possibili per il
parametro. I parametri sono questi qui di seguito:
• Attivare o meno il segnale in uscita DMX della scena (si possono creare scene senza disturbare lo show
in corso).
• Attivare o meno il tempo di dissolvenza tra le scene.
• Modicare il nome della scena.
• Selezionare alcuni tasti rapidi per azionare le scene con una tastiera. (massimo 5 tasti per scena).
• Selezionare PORT per il controllo della scena attraverso l’HE10. (Vedi stand-alone e modalità di memoria).
• Selezionare un canale e una nota MIDI per l’attivazione MIDI. I valori MIDI possono essere rilevati auto-
maticamente. Il primo valore dà il canale (max 16 canali), il secondo dà la nota (max 127 note).
• Selezionare il canale e il valore del DMX IN per attivare la scena. Questo valore DMX può essere rilevato
automaticamente o impostato manualmente. Il primo valore dà l’universo (max 6), il secondo il canale
(512 max), l’ultimo il valore DMX del canale(max 255).
• Scegliere il numero di cicli di riproduzione della scena.
• Scegliere il salto di scena dopo un numero di loop determinati.
• Scegliere la modalità Exit della scena dopo un numero di loop determinati.
• Scegliere la modalità di rilascio delle scene. Questa opzione funziona quando la scena viene azionata.
• Tempo di 1 ciclo di scena.

19
DC2064 - DC2164 - DC2264
• Tempo totale di scena.
• Selezionare i tempi di Fade In e Fade Out per la scena. Solo in modalità LIVE.
4.4 TRASCINA E RILASCIA
Le scene e gli step possono essere spostati direttamente con il mouse. Selezionare una scena, click sinistro
e, con il tasto del mouse premuto, spostare la scena e rilasciare il pulsante.
4.5 SELEZIONE MULTIPLA E CONTROLLO
Con i tasti SHIFT e CTRL è possibile selezionare scene e step diversi. È necessario tenere premuto il tasto
SHIFT, si seleziona così tutto il contenuto dal primo all’ultimo oggetto. Il tasto CTRL seleziona invece il
contenuto scelto. Quando si selezionano vari step, tutte le modiche eettuate con le nestre di controllo
saranno applicate direttamente agli step. Allo stesso modo, se vengono selezionate alcune scene, tutte le
modiche sono applicate automaticamente.
4.6 PRIORITÀ DI ATTIVAZIONE TRA LE SCENE
Il software permette di attivare simultaneamente diverse scene. Quando si programma una scena, è ne-
cessario preoccuparsi di alcune regole per evitare qualsiasi conitto quando la scena sarà attivata in mo-
dalità LIVE. L’ultima scena attivata avrà la priorità. La priorità sarà assegnata solo ai canali programmati
in modalità EDITOR. Un canale programmato ha la priorità su quello precedente. Un canale acquisisce la
priorità se il suo livello DMX è diverso da zero, almeno per uno degli step della scena. Se un canale ha tutti
i valori DMX a zero in tutti gli step della scena, il software non potrà mai riprodurre il canale.

DC2064 - DC2164 - DC2264
20
4.7 GENERATORE DI SCENE
Il software dispone di un potente generatore di scene. Questo strumento è in grado di generare in breve
tempo tutti gli step di una scena complicata e creare degli eetti visivi spettacolari. Per avviare il genera-
tore di scena, fare click sull’icona nella barra degli strumenti software.
Una nestra ore un elenco di xture tra le quali è possibile scegliere. È possibile creare una scena o un
eetto visivo per ogni xture selezionata. Selezionare le xture e avviare il generatore scene.
Questo strumento può essere inoltre avviato direttamente con il pulsante nella nestra di controllo. In
questo caso il generatore crea solo scene per gli elementi selezionati nella nestra gruppo.
