ProLights FS75LED User manual

ENIT
Manuale Utente
User Manual
FS75LED
COMPACT AND PORTABLE
FOLLOW-SPOT

REV.003-06/13
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
FS75LED
• FS75LED
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Modalità di funzionamento
3. 4 Indirizzamento DMX
3. 5 Collegamenti della linea DMX
3. 6 Costruzione del terminatore DMX
3. 7 Tabella canali DMX
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Sostituzione gobos
4. 3 Risoluzione dei problemi
5 Appendice
5. 1 Realizzazione di gobos personalizzati
Certificato di garanzia
4
4
5
6
6
7
8
9
9
10
10
11
11
13
13
13
14
15

FS75LED
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 40°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Dopo lo spegnimento, se è necessario utilizzare ancora una volta l’unità, attendere 20 minuti per il
rareddamento.

5
FS75LED
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

FS75LED
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
FS75LED è un seguipersona compatto e portabile, dal concept innovativo grazie al principio di funziona-
mento basato a LED (1x75W LED bianco ad alta ecienza). FS75LED è concepito per applicazioni in eventi
medio-piccoli, orendo all’utente un parco funzioni avanzato come shutter silenzioso, zoom 16°-22°, iris,
curva dimmer lineare, porta gobos, ruota colori, pannello di controllo user-friendly.
1.2 SPECIFICHE TECNICHE
• Sorgente luminosa: 1x75W LED bianco ad alta ecienza
• Luminosità: 25500lux @1mt
• Temperatura colore: 6500/7500K
• Angolo di proiezione: 15°-20° zoom manuale
• Vita media sorgente LED: >50’000 h
• Gruppo ottico ad alta resa luminosa
• Dimmer lineare 0-100%
• Strobo: meccanico 1-20 ash/s
• Ruota colori: 7 colori + white
• Interfaccia di controllo user-friendly a pulsanti e display LED
• Modalità di controllo: DMX (3ch), manuale
• Portagobos per l’alloggiamento di immagini customizzate
• Dimensioni gobos: 23,7mm (D. esterno), 21,3mm (D. interno), 1mm (spessore max)
• Iris manuale 5-100%
• Compatibile con gobos stampati su carta lucida, la tecnologia LED non genera calore e quindi permet-
te l’utilizzo di gobos di ogni tipo
• Alimentazione: 100-240V 50/60Hz
• Consumo ad emissione massima: 220 W
• Peso: 6 kg
• Dimensioni (LxAxP): 279x287x558 mm

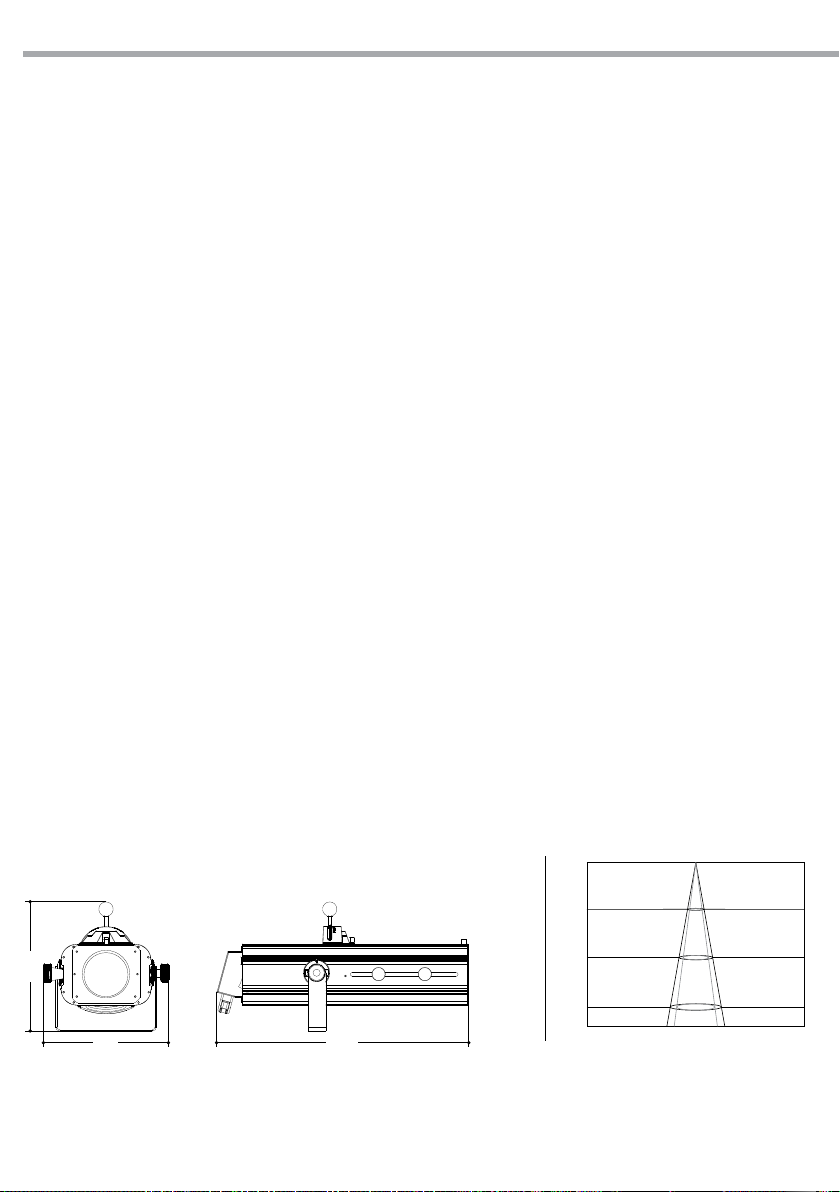

Fig.1
287
279 558
Illuminance at a Distance
15°-20°
1.0m
3.0m
5.0m
0.27m/0.36m
0.81m/1.10m
1.35m/1.84m
Lux Center Beam Angle: 15°-20° Beam Width
26500lx/18000lx
3150lx/2120lx
1220lx/830lx
0m
Diagramma di luminosità
Fig.2

7
FS75LED
1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
Fig.3
1. PANNELLO DI CONTROLLO con display e 15
pulsanti per accesso e gestione delle diverse
funzioni
2. INTERRUTTORE ON/OFF
3. PORTA FUSIBILE sostituire un fusibile difettoso
solo con uno dello stesso tipo
4. STAFFA DI MONTAGGIO
5. MANOPOLA DI FISSAGGIO per la staa di
montaggio
6. MANOPOLE DI REGOLAZIONE messa a fuoco
7. PORTAGELATINA
8. Regolazione IRIS
9. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo rete in
dotazione.
10. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
11. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
12
3
4
5
6
78
9
10
11

FS75LED
8
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
Il seguipersona FS75LED può essere montato in qualsiasi posizione. Grazie ai fori di ssaggio, l’unità può
essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei supporti robusti per il
montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso
dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• È assolutamente necessario assicurare l’unità contro la caduta utilizzando un cavo di sicurezza: in par-
ticolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare
i 20 cm.

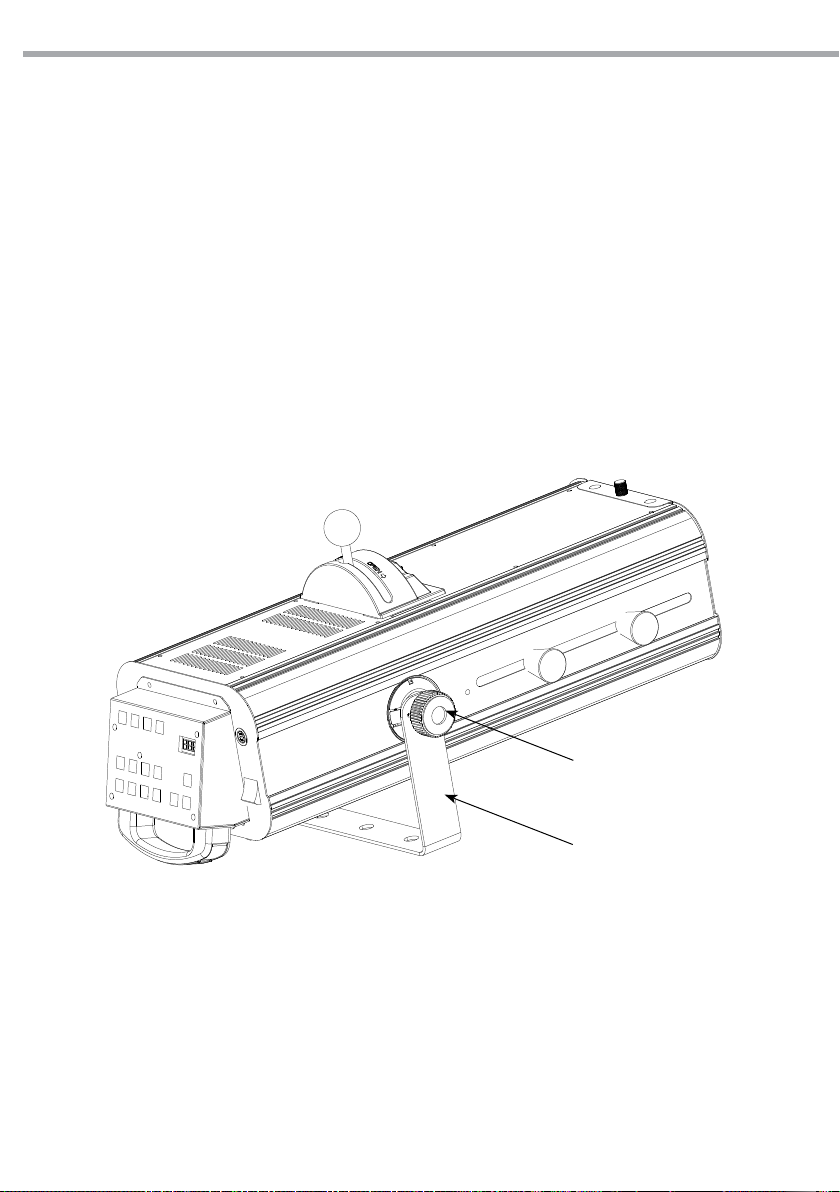

• Fissare il proiettore attraverso l’apposita staa (4) ad una collocazione idonea.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (5).
5
4
Fig.4

9
FS75LED
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz), e accendere il segui-
persona con l’interruttore ON/OFF (2). Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso
il medesimo interruttore.
3.2 IMPOSTAZIONE BASE
Il proiettore FS75LED dispone di un display LED e diversi 15 pulsanti per l’accesso alle funzioni del pannel-
lo di controllo (g.5).
Fig.5

FS75LED
10
BUTTON FUNCTION
DIMMER MAX Apertura Dimmer 100% (tenere premuto per aumentare la percentuale)
DIMMER MIN Chiusura Dimmer 100% (tenere premuto per diminuire la percentuale)
SHUTTER/ON Attivazione LED (impostazione di default)
SHUTTER/BLACKOUT Spegnimento LED
ORANGE Proiezione luce colore ORANGE
CYAN Proiezione luce colore CYAN
RED Proiezione luce colore RED
GREEN Proiezione luce colore GREEN
MAGENTA Proiezione luce colore MAGENTA
YELLOW Proiezione luce coloreYELLOW
BLUE Proiezione luce colore BLUE
WHITE Proiezione luce coloreWHITE
FUNCTION SELECT Pulsante per selezionare le due diverse modalità di funzionamento: Manual/DMX
UP Aumenta valore nella modalità DMX
DOWN Diminuisce valore nella modalità DMX
3.3 MODALITÀ DI FUNZIONAMENTO
Modalità manuale
• Per controllare l'unità in modalità manuale, premere il tasto FUNCTION SELECT, no a quando sul
display non appare [NAn].
• Utilizzare i pulsanti posti sul pannello di controllo per gestire le varie funzioni manuali.
Modalità DMX
• Per controllare l'unità nella modalità DMX, premere il tasto FUNCTION SELECT, no a quando sul display
non appare [001].
• Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512)
Le tabelle a pagina 12 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3 poli.
3.4 INDIRIZZAMENTO DMX
Per poter comandare il seguipersona FS75LED con un’unità di comando luce, occorre impostare l’indirizzo
di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sull FS75LED l’indirizzo di start 33. Le
altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.
Segue un esempio con indirizzo 33 di start e una congurazione a 3 canali DMX:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
3 33 33-35 36 39 42

11
FS75LED
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Fig.6
3.5 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
3.6 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
Esempio:
connettore XLR a 3 pin
Fig.7

FS75LED
12
3 CH
3.7 TABELLA CANALI DMX
CH Function in 3CH mode Value
1DIMMER 0 - 100% 000 - 255
2
COLOR
White
Dark Blue
Yellow
Purple
Green
Red
Light Blue
Orange
000 - 031
032 - 063
064 - 095
096 - 127
128 - 159
160 - 191
192 - 223
224 - 255
3STROBE 0 - 100% 000 - 255

13
FS75LED
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti dovrebbero essere assicurate saldamen-
te e non dovrebbero essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) dovrebbero essere
totalmente esenti da qualsiasi deformazione.
• Quando una lente ottica è visibilmente danneggiata a causa di rotture o gra profondi, deve essere
sostituita.
• I cavi di alimentazione devono essere in condizione impeccabile e dovrebbero essere sostituiti imme-
diatamente nel momento in cui anche un piccolo problema viene rilevato.
• Al ne di proteggere l’unità da surriscaldamento, le ventole di rareddamento (e nel caso) le aperture
di ventilazione, devono essere pulite mensilmente.
Per mantenere funzionalità e rendimento ottimali per lungo tempo è indispensabile eettuare una puli-
zia periodica delle parti soggette all’accumulo di polveri e grassi. La frequenza con la quale eettuare le
operazioni sotto indicate dipende da diversi fattori, quali la quantità di movimenti degli eetti e la qualità
dell’ambiente di lavoro (umidità dell’aria, presenza di polvere, salsedine, ecc.). Per rimuovere lo sporco dal
riettore, dalle lenti e dai ltri usare un panno morbido inumidito di un qualsiasi liquido detergente per
la pulizia del vetro.
Annualmente si consiglia di sottoporre il proiettore a personale tecnico qualicato per una manutenzione
straordinaria consistente almeno nelle seguenti operazioni:
- Pulizia generale delle parti interne.
- Ripristino della lubricazione di tutte le parti soggette ad attrito tramite l’utilizzo di lubricanti
appropriati.
- Controllo visivo generale di componenti interni, cablaggio, parti meccaniche, ecc.
- Controlli elettrici, fotometrici e funzionali; eventuali riparazioni.
Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!
4.2 SOSTITUZIONE GOBOS
Per la sostituzione dei gobos:
1. Svitare il pomello di regolazione IRIS
2. Svitare la vite
3. Rimuovere la cover di plastica
4. Inserire il nuovo gobos nel portagobos.
5. Ripetere la procedura in senso inverso per ripristinare le parti nella posizione originale
Pomello regolazione IRIS
Cover Vite
Fig.8

FS75LED
14
4.3 RISOLUZIONE DEI PROBLEMI
Anomalie Possibili cause Controlli e rimedi
Il proiettore non illumina
• Mancanza di alimentazione di rete
• Dimmer impostato a 0
• Tutti i colori impostati a 0
• LED difettoso/i
• Scheda LED difettosa
• Vericare la presenza della tensione alimentazione
• Incrementare i valori del canale dimmer
• Incrementare i valori dei canali colori
• Sostituire scheda LED
• Sostituire scheda LED
Bassa intensità di luce generale
• Lenti sporche
• Lente disallineata
• Pulire il dispositivo regolarmente
• Installare il gruppo ottico correttamente
Il proiettore non è alimentato
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Alimentatore interno difettoso
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
• Sostituire l'alimentatore interno
Il proiettore non risponde al
DMX
• Indirizzamento DMX errato
• Cavo di segnale DMX difettoso
• Rimbalzo segnale DMX
• Controllare il pannello di controllo e
l'indirizzamento delle unità
• Controllare il cavo di segnale DMX
• Installare una terminazione DMX come suggerito
Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che
non possono essere risolti mediante la procedura riportata in tabella.

15
FS75LED
- 5 - APPENDICE
5.1 REALIZZAZIONE DI GOBOS PERSONALIZZATI
È possibile realizzare il disegno di un gobo personalizzato attraverso l’uso di un programma di graca vet-
toriale o per fotoritocco come ad esempio: Adobe Illustrator®, Macromedia Freehand®, Adobe Photoshop®
ecc. Esistono anche programmi gratuiti detti“Open Source” scaricabili da internet quali: Inkscape o Gimp.
1. Disegnare un cerchio con un diametro di 25 mm
2. Disegnare un altro cerchio, all’interno del primo, con un diametro di 21 mm corrispondente all’area
proiettata dall’unità (g.9).
3. A questo punto è possibile inserire un’immagine o una foto, scrivere un messaggio di testo o creare una
graca personalizzata nel cerchio da 25 mm
4. Dopo aver completato il lavoro graco, capovolgere l’immagine per prepararla alla stampa (g.10) in
questo modo l’emulsione di stampa non sarà in diretto contatto con i raggi luminosi, che altrimenti
possono causare la rapida deformazione del gobo.
È consigliabile usare colori molto saturi ed accentuare il contrasto prima di stampare, questo migliorerà la
qualità dell’immagine proiettata in modo signicativo.
Stampare e ritagliare il gobo con delle comuni forbici ed inserirlo nella slot porta-gobos del proiettore.
I supporti ideali da utilizzare per la stampa dei
gobos sono i lucidi OHP (over head projection)
per proiezione. Si tratta di lucidi il cui uso comu-
ne è quello della proiezione tramite proiettore
da tavolo e si possono trovare in qualsiasi nego-
zio di articoli per ucio, cartolerie o su internet.
Si dividono in due categorie: per stampanti la-
ser e fotocopiatrici e per stampanti a getto d’in-
chiostro. I lucidi per stampanti a getto d’inchio-
stro hanno una resa di colore migliore rispetto
ai laser ed hanno un lato liscio ed uno ruvido
destinato alla stampa. Per questo proiettore
sono consigliati i lucidi CG3420 della 3M® per
stampanti a getto d’inchiostro oppure ad esem-
pio i lucidi CG3710 per stampanti laser a colori.
ATTENZIONE! Durante la proiezione, controllare frequentemente lo stato del gobos; nel caso di deforma-
zioni, bruciature o buchi evidenti nell’immagine proiettata sostituire immediatamente il gobo rovinato
con uno nuovo.
25 mm
21 mm
Area proiettata
Fig.9 Fig.10

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the‘manuals’section on site www.musiclights.it

1
FS75LED
• FS75LED
• Power cable
• User manual
Packing content
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description
1. 2 Technical specications
1. 3 Operating elements and connections
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation
3. 2 Basic
3. 3 Operation mode
3. 4 DMX addressing
3. 5 Connection of the DMX line
3. 6 Construction of the DMX termination
3. 7 DMX control
4 Maintenance
4. 1 Maintenance and cleaning the unit
4. 2 Replacement of the gobos
4. 3 Trouble shooting
5 Appendix
5. 1 Customized gobos creation
Warranty
2
2
3
4
4
5
6
7
7
8
8
9
9
10
11
11
12
13

FS75LED
2
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 40°C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• Always additionally secure the projector with the safety rope. When carrying out any work, always com-
ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has become damaged or thermally deformed.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
• After power o, if it is need used again, please cool down over 20 minutes.

3
FS75LED
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam-
age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded
within 8 days from the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance with existing regulations. You can nd the full version of
the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also
registered lling in and sending the form available on your guarantee certicate. For all purposes, the va-
lidity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will
verify the validity of the claim through examination of the defect in relation to proper use and the actual
validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products de-
clining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

FS75LED
4
- 1 - INTRODUCTION
1.1 DESCRIPTION
FS75LED is a compact and portable follow-spot conceived with LED light source (1x75W high-eciency
white LED). FS75LED has been designed for mid and small size events, granting to the users a wide func-
tion range as silent shutter, 16°-22° manual zoom, iris, linear dimming curve, gobo holder, colour wheel
and user friendly control panel.
1.2 TECHNICAL SPECIFICATIONS
• Light source: 1 x 75W high-eciency white LED
• Brightness: 25500lux @1mt
• Colour temperature: 6500/7500K
• Beam angle: 16°-22° manual zoom
• LED average life span: >50’000 h
• High eciency optical system
• 0-100° linear dimming curve
• Strobe: mechanical, 1-20 ash per second
• Colour wheel: 7 + white
• User friendly user interfaces with buttons and LED display
• Control modes: DMX 3ch and manual mode
• Gobo holder to house custom patterns
• Gobo size: 23,7 mm outside, 21,3 mm image, 1 mm max thickness
• 5-100% manual iris
• Compatible with home-made printed gobos on the transparency lm. The LED tech allow low tem-
perature operations
• Power unit: 100-240V 50/60Hz
• Max power consumption: 220 W
• Weight: 6Kg
• Dimensioni (WxHxD): 279x287x558 mm
Fig.1
287
279 558
Illuminance at a Distance
15°-20°
1.0m
3.0m
5.0m
0.27m/0.36m
0.81m/1.10m
1.35m/1.84m
Lux Center Beam Angle: 15°-20° Beam Width
26500lx/18000lx
3150lx/2120lx
1220lx/830lx
0m
Diagramma di luminosità
Fig.2
