ProLights ESABEAM User manual

ENIT
Manuale Utente
User Manual
ESABEAM
MULTI-BEAM
LIGHT EFFECT

REV.001-07/12
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the‘manuals’section on site www.musiclights.it

3
ESABEAM
• ESABEAM
• Cavo di alimentazione
• Staa di ssaggio
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Modalità automatica
3. 5 Modalità musicale
3. 6 Modalità Master/Slave
3. 7 Collegamento
3. 8 Modalità DMX
3. 9 Indirizzamento DMX
3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Tabella canali DMX
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Risoluzione dei problemi
Certicato di garanzia
4
4
5
6
6
7
8
9
9
10
10
10
11
11
11
11
12
12
13
14
14

ESABEAM
4
ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 40°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non espor-
re il prodotto alla pioggia o all’umidità.
• Installare l’unità in un luogo ben ventilato. La distanza minima tra il dispositivo e le pareti circostanti
deve essere superiore a 50 cm e non devono essere ostruite, in nessun caso, le aperture d’aerazione.
• Non toccare il prodotto quando è in funzione perché potrebbe essere molto caldo.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• Non guardare direttamente il fascio luminoso. Tenere presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Non collegare l’unità a un dimmer pack.

5
ESABEAM
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

ESABEAM
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
Eetto multiraggio basato su tecnologia LED Tri-Colour per la generazione di 6 fasci multi-colore circolari
e deniti. Controllo indipendente di ciascun raggio e possibilità di collegamento in serie con 6BEAM per
una creazione di eetti in sincronia.
1.2 SPECIFICHE TECNICHE
• Sorgente Luminosa: 6x3W Tri-Colour LEDs
• Miscelazione colore: Tri-Colour per una gamma cromatica senza limiti
• Tipologia di eetto: Fasci Spot, multicolore, con accensione sincronizzata
• Durata media diodi LED: >50.000 ore
• Angolo di proiezione: 11° ogni fascio
• Pannello di controllo e interfaccia utente tramite display LED (4-caratteri)
• Modalità Automatica: programmi automatici preimpostati con regolazione velocità
• Modalità DMX: 8 canali di funzionamento per il controllo indipendente di ciascun fascio ed attivazione
dei programmi automatici e sound-active
• Modalità Master/Slave: per il controllo di più unità collegate in catena
• Modalità Sound: attivazione musicale tramite microfono interno, controllo sensibilità
• Connessioni: XLR-3p (segnale), presa VDE (alimentazione)
• Sistema di sospensione: staa in alluminio regolabile
• Alimentazione: AC 100/240V, 50/60Hz
• Assorbimento medio: 25W
• Output alimentazione per connessione di più unità in serie: no a 20 proiettori a 230V
• Peso: 2 kg
• Dimensioni (LxAxP): 370x72x175mm

7
ESABEAM
1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
1. STAFFA DI MONTAGGIO
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio
3. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(110-240V~/50-60Hz) tramite il cavo di
rete in dotazione. Sotto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
4. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX
5. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
6. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni
7. MICROFONO per il comando tramite musica
8. REGOLATORE SENSIBILITÀ AUDIO nella
modalità sound
9. SAFETY EYE per l'aggancio al cavo di sicurezza
10. POWER OUT output alimentazione per
connessioni di più unità in serie.
2
1
3 4 5 6
89
10
7
Pannello posteriore Fig.1

ESABEAM
8

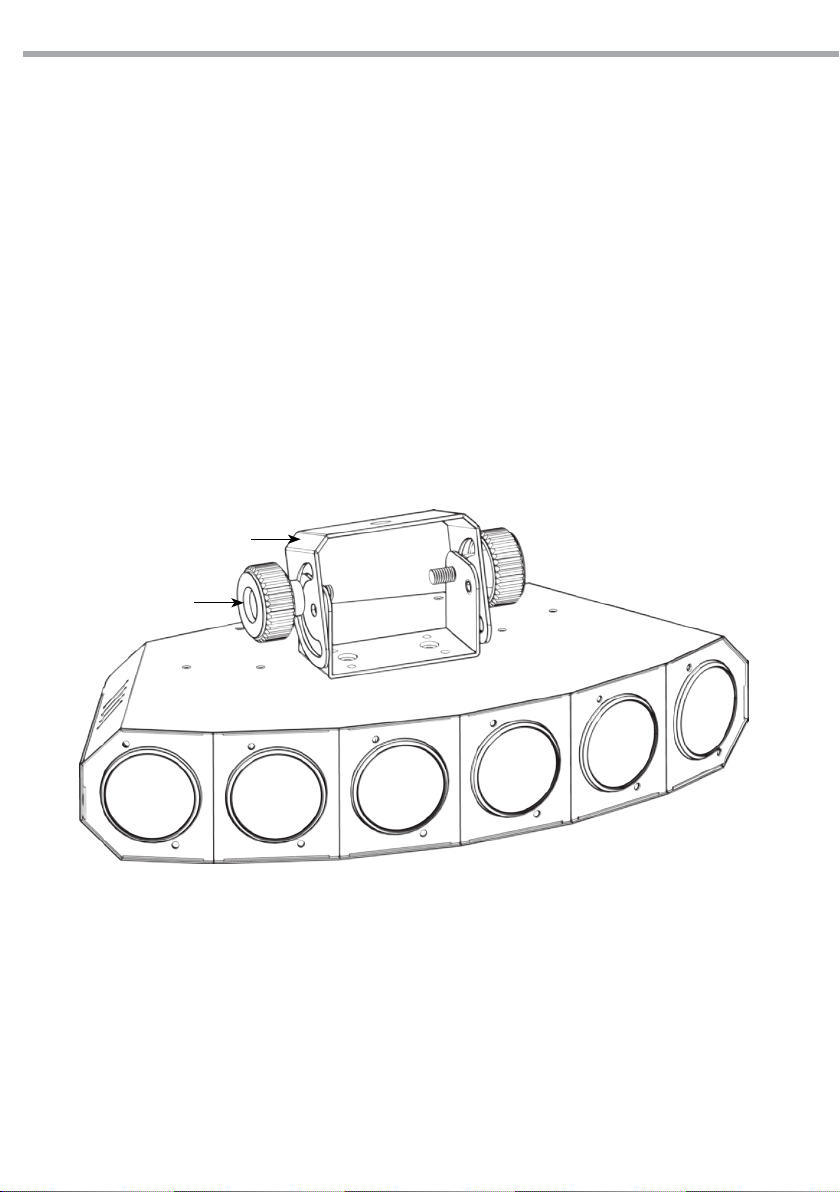

Fig.2
2
1
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
L’ESABEAM può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia
staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei
supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare
almeno 10 volte il peso dell’unità.
Assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2)

9
ESABEAM
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere l’ ESABEAM, inserire la spina del cavo di alimentazione in una presa di rete (110-240VAC~
50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente
il suo programma. Per spegnere l’ESABEAM, staccare la spina dalla presa di rete. Per maggiore comodità è
consigliabile collegare l’unità con una presa comandata da un interruttore.
3.2 IMPOSTAZIONE BASE
Il proiettore ESABEAM dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di
controllo (g.3).
Fig.3
MENU DOWN UP ENTER
Per scorrere il menu principale
o tornare ad una opzione del
menu precedente
Per diminuire il valore della
funzione
Per aumentare il valore della
funzione stessa
Per attivare una funzione e
per memorizzare un valore

ESABEAM
10
3.3 STRUTTURA MENU
MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION
DMX Mode Addr d001 - d512 Select the DMX starting address
SLAVE operation SLAU H-
No The Slave xture follows the actions of the Master xture
Yes The Slave xture mirrors the actions of the Master xture
Sound-active SoUd rUn Trigger the built-in program to the beat of the music, using the
internal microphone
Automatic P-
P-_1-10 Selects one of the built-in programs
S 0 - S100 Adjusts the speed of the automatic program
FUNZIONAMENTO STANDALONE
L’ESABEAM dispone di due opzioni per il funzionamento senza un controller DMX:
3.4 MODALITÀ AUTOMATICA
Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono-
mamente:
• Collegare il dispositivo all’alimentazione.
• Premere il tasto [MENU] no a quando sul display non appare [P].
• Premere il tasto ENTER per confermare.
• Utilizzare il tasto UP/DOWN per selezionare il programma automatico desiderato [P1 - P10], quindi pre-
mere ENTER per confermare.
L’unità entrerà nella modalità automatica mandando in esecuzione il programma pre-impostato per il
quale è possibile regolare la velocità di esecuzione.
• Utilizzare il tasto UP/DOWN per selezionare la velocità di esecuzione desiderata (Slow-Fast) [S0 - S100].
• Premere il tasto ENTER per salvare l’impostazione.
3.5 MODALITÀ MUSICALE
• Per entrare nella modalità musicale, premere il tasto [MENU] no a quando sul display non appare [SoUd],
quindi premere il tasto ENTER per confermare.
• Regolare la sensibilità del microfono integrato con la relativa manopola di regolazione.

11
ESABEAM
3.6 MODALITÀ MASTER/SLAVE
Questa modalità consente di collegare in linea più unità ESABEAM senza un controller. La prima sarà im-
postata come master e le altre come slave.
Per questa modalità è necessario impostare correttamente le unità:
IMPOSTAZIONE UNITÀ MASTER
• Servirsi dei connettori DMX dell’ESABEAM e di un cavo XLR per formare una catena di unità.
• Impostare una delle modalità standalone per l’unità master (vedi 3.4 - 3.5).
IMPOSTAZIONE UNITÀ SLAVE
• Premere il tasto MENU no a quando sul display non appare [SLAU].
NOTA - Quando il proiettore è nella modalità Master/Slave, è possibile regolare le azioni dell’unità Slave:
• Premere il tasto MENU no a quando sul display non appare [H-], quindi premere il tasto ENTER per
confermare.
• Con il tasto UP/DOWN è possibile selezionare [YES] se si desidera che l’unità slave “specchi” le azioni del
proiettore Master oppure [NO] se invece si vuole che l’unità Slave“segue” le azioni dell’unità Master.
3.7 COLLEGAMENTO
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.
3.8 MODALITÀ DMX
• Per poter entrare nella modalità DMX, premere il tasto MENU no a quando sul display non appare
[Addr], quindi premere ENTER per confermare.
• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato [d1 - d512].
• Premere ENTER per confermare
3.9 INDIRIZZAMENTO DMX
Per poter comandandare il proiettore ESABEAM con un’unità di comando luce, occorre impostare l’indi-
rizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33
per comandare la funzione del primo canale DMX, si deve impostare sull’ ESABEAM l’indirizzo di start 33.
Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un
esempio con indirizzo 33 di start:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
8 33 33-40 41 49 57

ESABEAM
12
3.10 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
3.11 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Fig.4
Esempio:
connettore XLR a 3 pin
Fig.5

13
ESABEAM

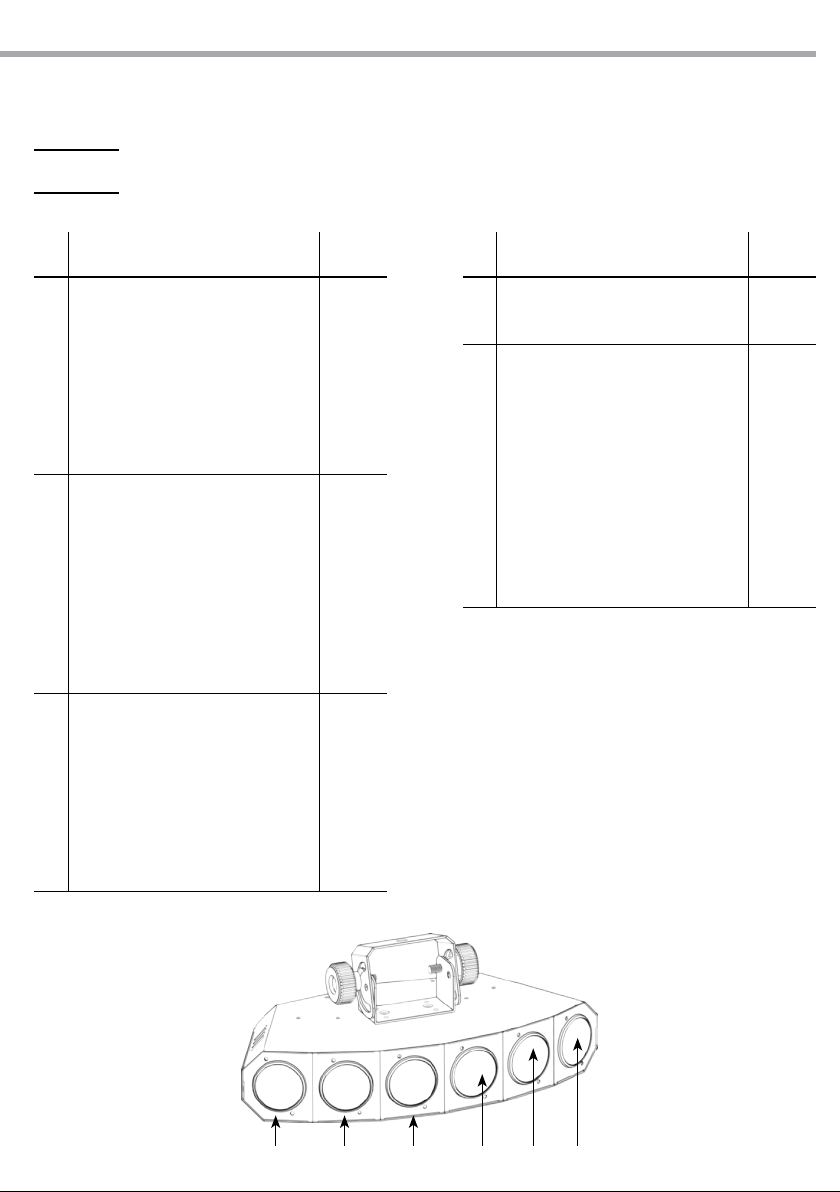

3.12 TABELLA CANALI DMX
CH8
CH Function in CH8 mode Value
1
POD 1
Blackout
Red
Green
Blue
Yellow
Magenta
Cyan
White
000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255
2
POD 2 (run speed when CH8 is
between 011-239)
Blackout
Red
Green
Blue
Yellow
Magenta
Cyan
White
000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255
3-6
POD 3 - 6
Blackout
Red
Green
Blue
Yellow
Magenta
Cyan
White
000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255
CH Function in CH8 mode Value
7
STROBE
No function
Strobe (slow - fast)
000 - 009
010 - 255
8
MODE
Individual pod control with strobe
(channels 1-7)
Automatic 1
Automatic 2
Automatic 3
Automatic 4
Automatic 5
Automatic 6
Automatic 7
Automatic 8
Sound-active
000 - 010
011 - 047
048 - 095
096 - 119
120 - 144
145 - 167
168 - 191
192 - 215
216 - 239
240 - 255
1 2 3 4 5 6

ESABEAM
14
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
Per mantenere prestazioni ottimali e ridurre al minimo l’usura, il dispositivo deve essere pulito frequente-
mente. L’utilizzo e l’ambiente sono fattori che contribuiscono a determinare la frequenza di pulizia. Come
regola generale, il dispositivo deve essere pulito almeno due volte al mese. L’accumulo di polvere riduce la
luminosità e può causare il surriscaldamento. Questo può portare a ridurre la vita della sorgente luminosa
e accrescere usura meccanica.
Assicurarsi di spegnere il dispositivo prima di eettuare la manutenzione. Staccare la spina di alimentazio-
ne. Utilizzare un compressore d’aria o una spazzola morbida per rimuovere la polvere raccolta sulle prese
d’aria esterne e sui componenti interni. Pulire i vetri ad apparecchio freddo con una soluzione leggera
di detergenti per vetri e un panno morbido. Applicare la soluzione al panno e trascinare lo sporco verso
l’esterno della lente. Delicatamente lucidare le superci del sistema ottico no a che non siano privi di la-
nugine. La pulizia di lenti ottiche interne ed esterne e/o specchi deve essere eseguita periodicamente per
ottenere al massima intensità luminosa: pulire le ottiche esterne almeno ogni 20 giorni; pulire le ottiche
interne almeno ogni 30/60 giorni.
Attenzione - Consigliamo che la pulizia interna sia eseguita da personale qualicato.
4.2 RISOLUZIONE DEI PROBLEMI
Anomalie Possibili cause Controlli e rimedi
Il proiettore non illumina
• Mancanza di alimentazione di rete
• Dimmer impostato a 0
• Tutti i colori impostati a 0
• LED difettoso/i
• Scheda LED difettosa
• Vericare la presenza della tensione alimentazione
• Incrementare i valori del canale dimmer
• Incrementare i valori dei canali colori
• Sostituire scheda LED
• Sostituire scheda LED
Bassa intensità di luce generale
• Lenti sporche
• Lente disallineata
• Pulire il dispositivo regolarmente
• Installare il gruppo ottico correttamente
Il proiettore non è alimentato
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Alimentatore interno difettoso
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
• Sostituire l'alimentatore interno
Il proiettore non risponde al
DMX
• Indirizzamento DMX errato
• Cavo di segnale DMX difettoso
• Rimbalzo segnale DMX
• Controllare il pannello di controllo e
l'indirizzamento delle unità
• Controllare il cavo di segnale DMX
• Installare una terminazione DMX come suggerito
Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che
non possono essere risolti mediante la procedura riportata in tabella.

1
ESABEAM
Packing content • ESABEAM
• Bracket and mounting knobs
• Power cord
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description
1. 2 Technical specications
1. 3 Operating elements and connections
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation
3. 2 Basic
3. 3 Menu structure
3. 4 Automatic
3. 5 Sound active
3. 6 Master/Slave mode
3. 7 Linking
3. 8 DMX operation
3. 9 DMX addressing
3. 10 Connection of the DMX line
3. 11 Construction of the DMX termination
3. 12 DMX control
4 Maintenance
4. 1 Maintenance and cleaning the unit
4. 2 Trouble shooting
Warranty
2
2
3
4
4
5
6
7
7
8
8
8
9
9
9
9
10
10
11
12
12

ESABEAM
2
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 40°C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• Always additionally secure the projector with the safety rope. When carrying out any work, always com-
ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has become damaged or thermally deformed.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
• Don’t connect the device to a dimmer pack.
• Never expose the lens to direct sunlight, even for a short period. This may damage the light eect or
even cause re.

3
ESABEAM
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam-
age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded
within 8 days from the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance with existing regulations. You can nd the full version of
the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also
registered lling in and sending the form available on your guarantee certicate. For all purposes, the va-
lidity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will
verify the validity of the claim through examination of the defect in relation to proper use and the actual
validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products de-
clining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

ESABEAM
4
- 1 - INTRODUCTION
1.1 DESCRIPTION
Multi-beam lighting eect based on Tri-color LED technology to create 6 multi-coloured, razor-sharp,
round beams. Independent control of each pod and linkable with 6BEAM for limitless and amazing sync.
show-sessions.
1.2 TECHNICAL SPECIFICATIONS
• Light source: 6x3W Tri-colour LEDs
• Colour mixing: Tri-Colour for a limitless colour range
• Eect type: Multi-coloured spot beams with synchronized operations
• LED average life span: >50’000 hours
• Beam angle: 11° each pod
• Control panel and user interface through 4 char LED display
• Auto mode: built-in programs with speed execution adjustment
• DMX mode: 8 channels for remote controlling of auto shows and colours selection
• Master/Slave mode: for synchronized operation of more units linked in a chain
• Sound mode: sound activation through built-in microphone with sensitivity adjustment
• Connections: XLR-3p (signal), VDE socket (power)
• Hanging system: adjustable aluminium bracket
• Power supply: AC 100/240V, 50/60Hz
• Power consumption: 25W
• Power output to link more units in a chain: up to 20 xtures at 230V
• Weight: 2 kg
• Dimensions (WxHxD): 370x72x175mm
