ProLights FULLMOON User manual

MANUALE UTENTE
USER MANUAL
FULLMOON
IT - EN
MOONFLOWER LIGHTING EFFECT

REV.001-11/13
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
FULLMOON
• FULLMOON
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Modalità Automatica
3. 5 Programmi
3. 6 Modalità musicale
3. 7 Modaltià Master/Slave
3. 8 Modalità DMX
3. 9 Indirizzamento DMX
3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Tabella canali DMX
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
Certificato di garanzia
4
4
5
6
7
8
9
9
10
11
11
11
11
11
11
12
12
13
14

FULLMOON
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

5
FULLMOON
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

FULLMOON
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE E SPECIFICHE TECNICHE
Eetto luce Moonower basato su tecnologia LED RGBWA.
• Sorgente Luminosa: 469 LEDs RGBWA (280 rossi, 63 verdi, 128 blu, 84 bianchi, 28 ambra)
• Miscelazione colore: RGBA per una gamma cromatica senza limiti
• Tipologia di eetto: moonower, raggi dinamici, sincronizzati, deniti e rotanti. Creazione di animazio-
ne e gure in movimento
• Durata media diodi LED: >50.000 ore
• Pannello di controllo e interfaccia utente tramite display LED (4-caratteri)
• Modalità Automatica: 12 programmi automatici preimpostati, regolazione velocità di esecuzione e
strobo
• Modalità DMX: 3 canali di funzionamento per l’esecuzione in remoto degli show preimpostati, attiva-
zione Sound mode e strobo
• Modalità Master/Slave: per il controllo di più unità collegate in catena
• Modalità Sound: attivazione musicale tramite microfono interno, due modalità di di riproduzione (rock
e soft)
• Connessioni: XLR-3p (segnale), presa VDE (alimentazione)
• Sistema di sospensione: staa in alluminio regolabile
• Alimentazione: AC 100/240V, 50/60Hz
• Assorbimento: 60W
• Peso: 6,8kg
• Dimensioni (LxAxP): 278x278x293mm

Fig.1
7
FULLMOON
1. STAFFA DI MONTAGGIO
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio
3. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni
4. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
5. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
6. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo di
rete in dotazione. Sotto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
DMX IN
DMX OUT
POWER INPUT
Mode Setup Up Down
1
23
4
5
6
1.2 ELEMENTI DI COMANDO E COLLEGAMENTI
Pannello Posteriore

Fig.2
FULLMOON
8
- 2 - INSTALLAZIONE

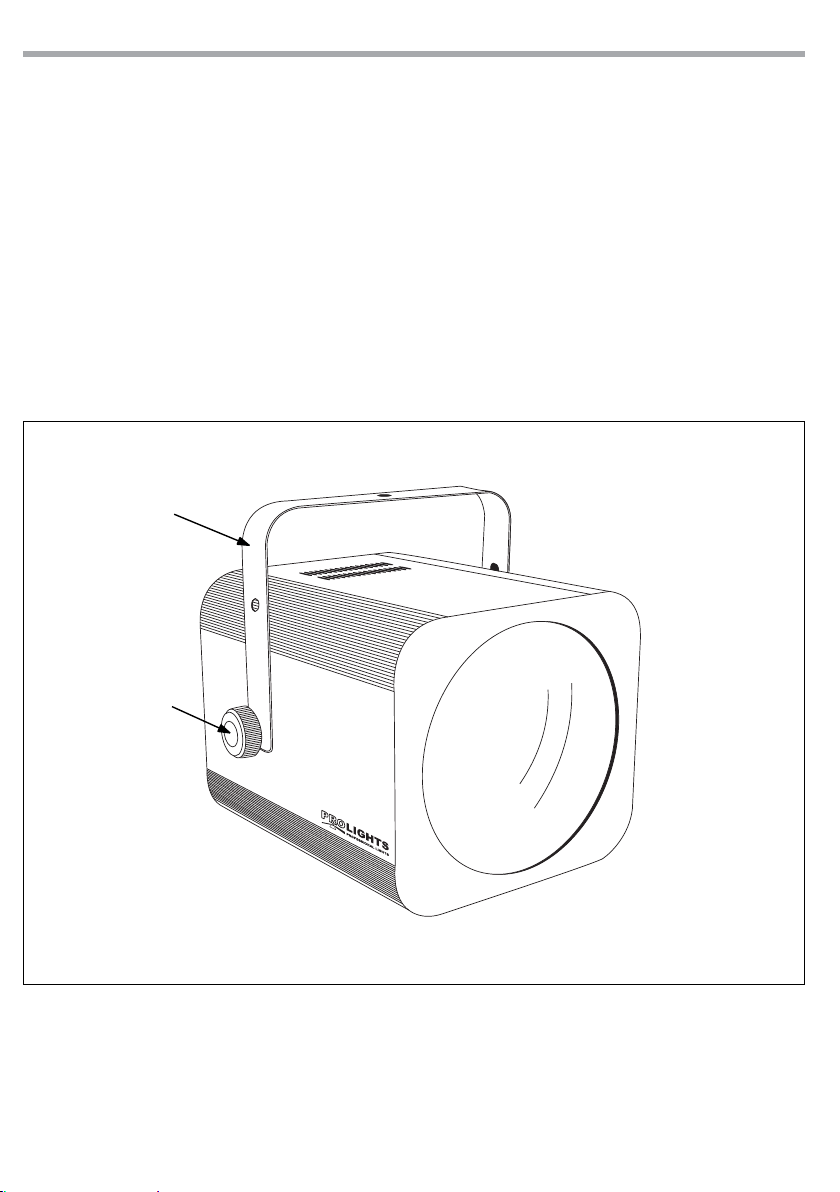

2.1 MONTAGGIO
Il FULLMOON può essere collocata su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla dop-
pia staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono
dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e suppor-
tare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).
2
1

9
FULLMOON
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere il FULLMOON, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-
60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente
il suo programma. Per spegnere il FULLMOON, staccare la spina dalla presa di rete. Per maggiore comodità
è consigliabile collegare l’unità con una presa comandata da un interruttore.
3.2 IMPOSTAZIONE BASE
Il FULLMOON dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di controllo
(g.3).
Fig.3 - Funzione dei tasti
MODE SETUP UP DOWN
Premendo questo tasto, è
possibile selezionare la modalità
operativa desiderata: AUTO, DMX,
SLAV, SOUN, Pr.
Tasto per accedere alle
impostazioni delle diverse
modalità operative
Tasto per selezionare i
valori in ordine crescente
della funzione
Tasto per selezionare i
valori in ordine decrescente
della funzione
Mode Setup Up Down

FULLMOON
10
3.3 STRUTTURA MENU
È possibile selezionare e impostare le diverse modalità di funzionamento eseguendo sempre la medesima
procedura:
• Premere il tasto MODE per selezionare le diverse modalità operative [AUTO - DMX - SLAV - SOUN - Pr].
• Premere il tasto SETUP per accedere alle impostazioni delle diverse modalità.
• Premere i tasti UP/DOWN per selezionare i valori della funzione.
Modalità Slav
SLAV
MODE SETUP UP/DOWN
n.xxx n.001-100
SPxx SP01-SP99
SPFL
Modalità automatica
AUTO
Speed
FSxx FS01-99
Flash
SP01-SP99
SPFL
SPxx
FSxx FS01-FS99
Pr01 - 12
Pr.
Programmi
pre-impostati
Speed
Flash
Modalità Sound
SOxx SO01 - 31SOUN
Sensibilità
Modalità DMX
D.xxx D.xxx D.001-D.512

11
FULLMOON
3.4 MODALITÀ AUTOMATICA
Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma
Show autonomamente:
• Premere il tasto MODE no a quando sul display non appare [AUTO].
• Premere il tasto SETUP per selezionare i programmi [n.001 - n.100] con i tasti UP/DOWN.
• Premere il tasto SETUP per selezionare la velocità di esecuzione [SP01 -SP99-SPFL] con i tasti UP/DOWN.
• Premere il tasto SETUP per selezionare l’eetto strobo [FS01 - FS99] con i tasti UP/DOWN.
3.5 PROGRAMMI
Per selezionare i programmi pre-impostati:
• Premere il tasto MODE no a quando sul display non appare [Pr01].
• Premere i tasti UP/DOWN per selezionare i programmi [Pr01 - Pr12].
• Premere il tasto SETUP per selezionare la velocità di esecuzione [SP01 - SP99 - SPFL] con i tasti UP/DOWN.
• Premere il tasto SETUP per selezionare l’eetto strobo [FS01 - FS99] con i tasti UP/DOWN.
3.6 MODALITÀ MUSICALE
• Per entrare nella modalità SOUND, premere il tasto MODE no a quando sul display non appare [SO01].
• Premere il tasto SETUP per selezionare i dierenti valori [SO00 - SO31] con i tasti UP/DOWN.
3.7 MODALITÀ MASTER/SLAVE
Questa modalità consente di collegare in linea più unità FULLMOON senza un controller. La prima unità
sarà impostata come master e le altre come slave (SLAV) con lo stesso eetto.
• Premere il tasto MODE no a quando sul display non appare [SLAV].
• Sull’unità master selezionare il programma desidera come indicato al paragrafo 3.4
• Servirsi dei connettori DMX del FULLMOON e di un cavo XLR per formare una catena di unità. In certe
condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 12.
3.8 MODALITÀ DMX
• Per poter entrare nella modalità DMX, premere il tasto MODE no a quando sul display non appare
[d.001]
• Premere i tasti UP/DOWN per selezionare il valore desiderato (001-512), quindi premere il tasto SETUP.
La tabella a pagina 13 indicano le modalità di funzionamento e i relativi valori DMX.
3.9 INDIRIZZAMENTO DMX
Per poter comandare il proiettore FULLMOON con un’unità di comando luce, occorre impostare l’indirizzo
di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sul FULLMOON l’indirizzo di start 33. Le
altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esem-
pio con indirizzo 33 di start:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
3 33 33-35 36 39 42

DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
FULLMOON
12
Esempio:
connettore XLR a 3 pin
Fig.4
Fig.5
3.10 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
3.11 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

13
FULLMOON
3.12 TABELLA CANALI DMX
CH1 CH2 CH3
DMX value FUNCTION SPEED FLASH
0 OFF NO USE NO USE
001 - 014 EFFECT1
SPEED 0 - 255 FALSH 0 - 255
015 - 029 EFFECT2
030 - 044 EFFECT3
045 - 059 EFFECT4
060 - 074 EFFECT5
075 - 089 EFFECT6
090 - 104 EFFECT7
105 - 119 EFFECT8
120 - 134 EFFECT9
135 - 149 EFFECT10
150 - 164 EFFECT11
165 - 179 EFFECT12
180 - 194 EFFECT13
195 - 209 EFFECT14
210 - 224 EFFECT15
225 - 255 SOUND ACTIVE SENSITIVITY 0-31 NO USE

FULLMOON
14
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• Quando la lente ottica è visibilmente danneggiata a causa di rotture o gra profondi, deve essere
sostituita.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu-
gare le parti delicatamente.

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

1
FULLMOON
Packing content • FULLMOON
• Power cable
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description and technical specications
1. 2 Operating elements and connections
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation
3. 2 Basic
3. 3 Menu structure
3. 4 Auto Show mode
3. 5 Programs
3. 6 Sound mode
3. 7 Master/Slave mode
3. 8 DMX mode
3. 9 DMX addressing
3. 10 Connection of the DMX line
3. 11 Construction of the DMX termination
3. 12 DMX control
4 Maintenance
4. 1 Maintenance and cleaning the unit
Warranty
2
2
3
4
5
6
7
7
8
9
9
9
9
9
9
10
10
11
12

FULLMOON
2
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 45 °C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• Always additionally secure the projector with the safety rope.When carrying out any work, always com-
ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has become damaged or thermally deformed.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.

3
FULLMOON
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam-
age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded
within 8 days from the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance with existing regulations. You can nd the full version of
the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also
registered lling in and sending the form available on your guarantee certicate. For all purposes, the va-
lidity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will
verify the validity of the claim through examination of the defect in relation to proper use and the actual
validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products de-
clining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

FULLMOON
4
- 1 - INTRODUCTION
1.1 DESCRIPTION AND TECHNICAL SPECIFICATIONS
Moonower lighting eect, based on RGBWA LED technology
• Light source: 469 RGBWA LEDs (280 red, 63 green, 128 blue, 84 white, 28 amber)
• Colour mixing: RGBWA for a limitless chromatic range
• Eect type: moonower, multicolour rotating razor-sharp beams with synchronized shapes and anima-
tion
• LED average life span: >50’000 hours
• Control panel and user interface through 4 char LED display
• Auto mode: 12 built-in programs with execution speed and strobe adjustment
• 3 DMX channel mode for remote controlling of auto shows and execution speed, Sound mode activa-
tion, strobe adjustment
• Master/Slave mode: for synchronized operation of more units linked in a chain
• Sound mode: sound activation through built-in microphone (Soft and Rock mode) with sensitivity ad-
justment
• Connections: XLR-3p (signal), VDE socket (power)
• Hanging system: adjustable aluminium bracket
• Power supply: AC 100/240V, 50/60Hz
• Power consumption: 60W
• Weight: 6,8kg
• Dimensions (WxHxD): 278x278x293mm
