CONTENUTO DELL’IMBALLO:
• NEWMOON
• Cavo di alimentazione con spina
• Manuale utente
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Descrizione e specifiche tecniche
1. 1 Elementi di comando e collegamenti
1. 2 Descrizione e speciche tecniche
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione dei DIP-switch
3. 3 Funzionamento in modalità automatica
3. 4 Funzionamento in modalità musicale
3. 5 Modalità Master/Slave
3. 6 Funzionamento tramite unità di controllo DMX
3. 7 Collegamenti della linea DMX
3. 8 Costruzione del terminatore DMX
3. 9 Impostazione indirizzo di start
3.10 Tabella canali DMX
4 Manutenzione
4. 1 Pulizia sistema ottico e manutenzione
Certificato di garanzia
4
4
5
6
7
7
8
8
9
10
10
10
11
11
12
13
13

NEWMOON4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con atten-
zione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene
informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto
recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’ eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee
di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori
dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti ad eccessiva umidità;
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C o inferiori a 2°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente ma-
nuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Non guardare direttamente il fascio luminoso. Tenere presente che i veloci cambi di luce possono provo-
care attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia disconnettere l’unità dalla rete di ali-
mentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi
intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di
utilizzo.
• Evitare di ostruire l’ingresso e l’uscita dell’aria.
• La distanza dall’oggetto irradiato deve essere non inferiore a 10 cm.
• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.
• Non esporre mai le lenti al diretto contatto con i raggi solari, neanche per un breve periodo. Anche per-
ché essi possono danneggiare l’eetto luce e provocare un incendio.

5NEWMOON
Le informazioni riportate in questo manuale sono state attentamente controllate.
Music & Lights non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze.
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente.
Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà
essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è
avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica
sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provve-
de quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o
indiretti eventualmente derivanti dalla difettosità.

NEWMOON6
DMX IN
DMX OUT
POWER INPUT
240/50Hz
1 2 4 8
16 32 64
128 256
12 34 56 78 91 0
ON
- 1 - DESCRIZIONE E SPECIFICHE TECNICHE
1.1 Elementi di comando e collegamenti
1
25
6
3
4

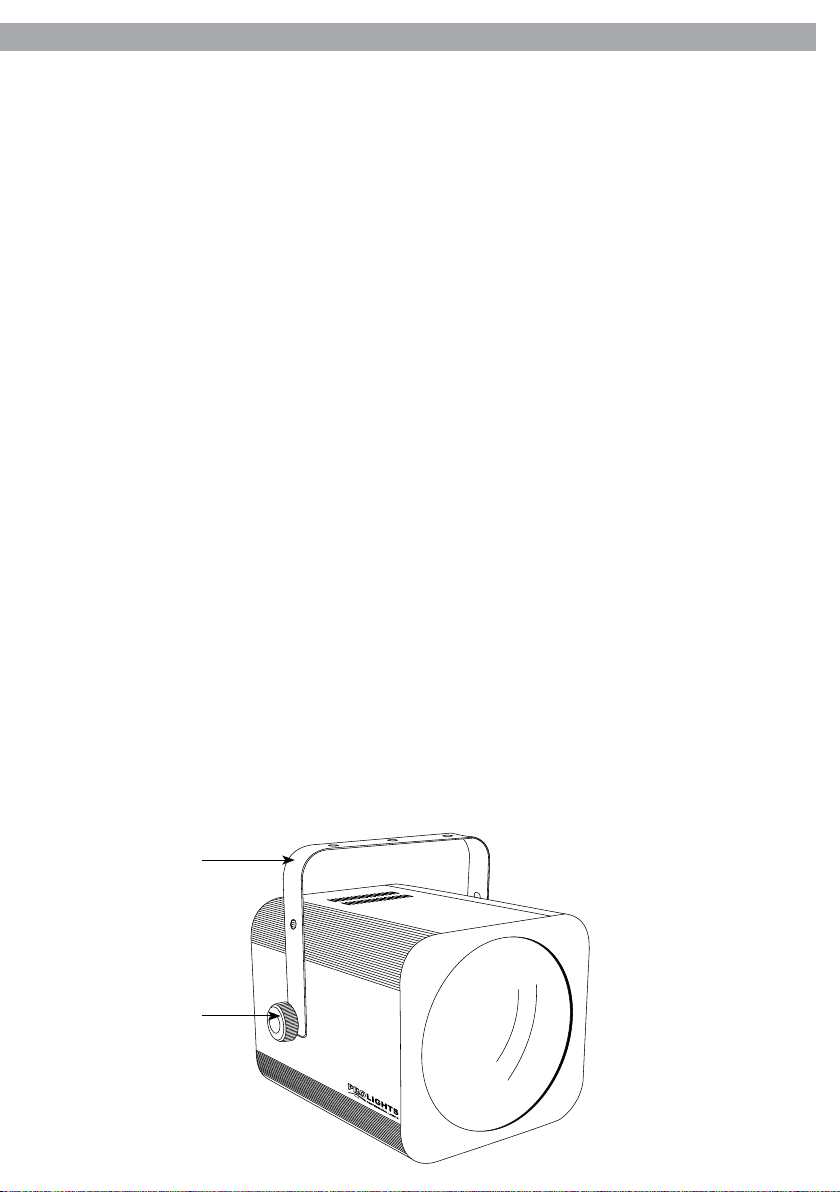

1. STAFFA DI MONTAGGIO
2. MANOPOLA DI FISSAGGIO per la staa di montaggio.
3. DIPSWITCH 1 e 9, per impostare la modalità di
funzionamento. DIPSWITCH 18 per selezionare le
diverse funzioni.
4. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +.
5. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +.
6. POWER IN spina da pannello VDE per il collegamento
ad una presa di rete (100-240V~/50-60Hz) tramite il
cavo rete in dotazione.
Fig.1

7NEWMOON
1.2 Descrizione e specifiche tecniche
Eetto luce Moonower basato su tecnologia LED RGBA.
• Sorgente Luminosa: 156 LEDs RGBA (48 rossi, 36 verdi, 36 blu, 36 ambra).
• Tipologia di eetto: moonower, raggi dinamici, sincronizzati, deniti e rotanti. Creazione di animazione
e gure in movimento.
• Durata media diodi LED: >50.000 ore
• Pannello di controllo e interfaccia utente tramite interruttori dipswitch.
• Modalità Automatica: 15 programmi automatici preimpostati, regolazione velocità di esecuzione e strobo.
• Modalità DMX: 6 canali di funzionamento per l’esecuzione in remoto degli show preimpostati con rego-
lazione di velocità esecuzione, attivazione Sound mode e strobo.
• Modalità Master/Slave: per il controllo di più unità collegate in catena.
• Modalità Sound: attivazione musicale tramite microfono interno.
• Connessioni: XLR-3p (segnale), presa VDE (alimentazione).
• Sistema di sospensione: staa in alluminio regolabile.
• Alimentazione: AC 100/240V, 50/60Hz
• Assorbimento: 30 W
• Peso: 4,5 kg
• Dimensioni (LxAxP): 239x217x273 mm
- 2 - INSTALLAZIONE
2.1 Montaggio
Il NEWMOON, grazie alle possibilità di ssaggio sulla staa (g.2), può essere montato anche capovolto, su
una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve
avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare
i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).
Fig.2
2
1

NEWMOON8
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 Funzionamento
Per accendere l’unità, inserire la spina del cavo di alimentazione in una presa di rete (AC 100/240V, 50/60Hz).
L’unità può essere comandata da un’ unità DMX di comando luce oppure svolgere autonomamente il suo
programma. Per spegnere l’unità, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile
collegare l’unità con una presa comandata da un interruttore.
3.2 Impostazione dei DIP-switch
Il NEWMOON dispone di un pannello di controllo base costituito da un modulo DIP-switch (g.3).
Ciascuno dei singoli switch dispone di un numero (DIP switch [1] a [10]).
Fig.3

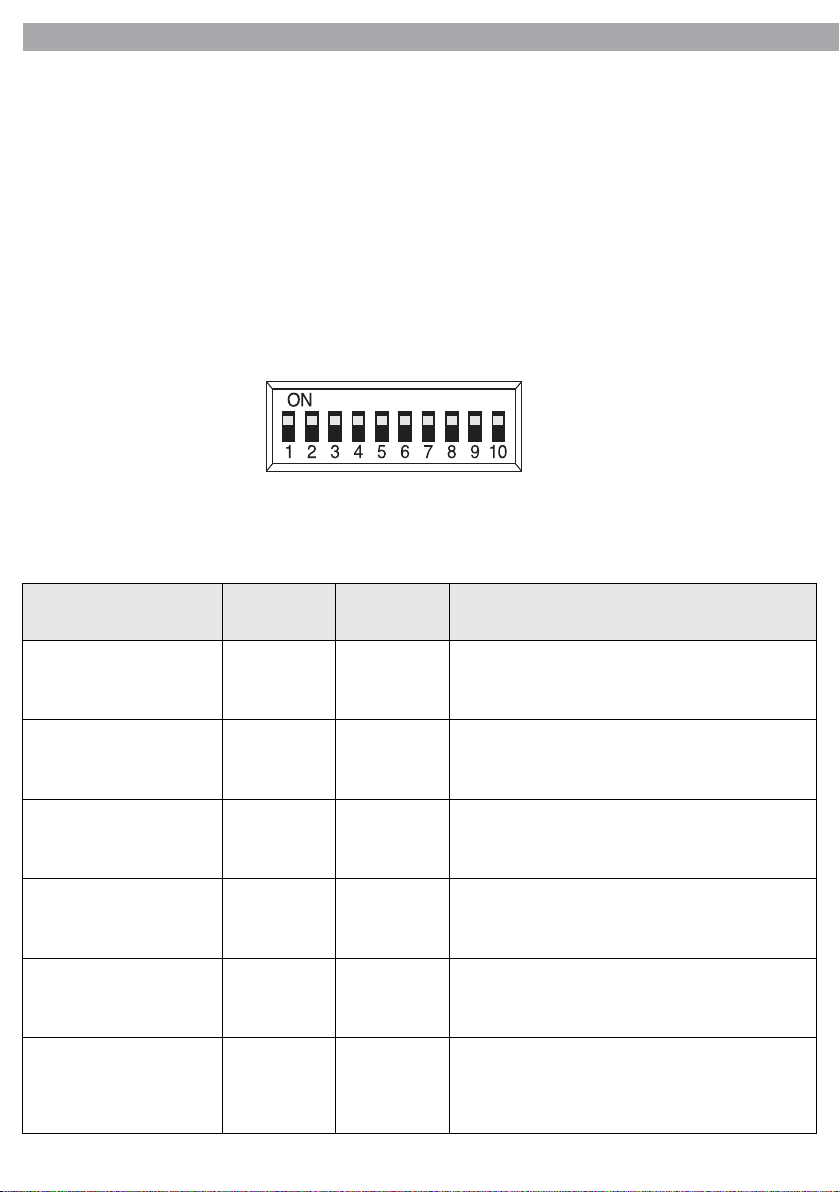

• I DIP-switch [1 - 8] consentono l’impostazione dei valori delle funzioni.
• I DIP-switch [9 - 10], invece, consentono le impostazioni riportate nella tabella seguente:
MODE DIP Switch
[9]
DIP Switch
[10] Functions
AUTO RUN
(Master projector) OFF OFF Select running speed via dip 5 - dip 8
SELECT PROGRAMS
(Master projector) OFF OFF Select 15 built-in programs via dip 1 - dip 4 Select running speed via dip 5 - dip 8
SOUND ACTIVATED 1
(Master projector) ON OFF Running one time when activated by sound each time
SOUND ACTIVATED 2
(Master projector) ON OFF Running for 5 seconds when activated by sound each time
SLAVE OFF ON When only dip 10 is on, it is slave
DMX ON -
CH 1: dimming
CH 2: select programs and sound active
CH 3: speed
CH 4: ash

9NEWMOON
3.3 Funzionamento in modalità automatica
Se alla presa DMX INPUT (4) non è presente alcun segnale di comando DMX, l’unità svolge il suo programma
show autonomamente.
• Per impostare la modalità automatica è necessario posizionare il DIP-switch [9] e [10] su “OFF”.
• Attraverso i DIP-switch [5 - 8] è possibile selezionare in ordine decrescente, la velocità di esecuzione.
• Per selezionare, invece, i programmi pre-impostati“Program”[1 - 15] procedere secondo le impostazioni
riportate di seguito:

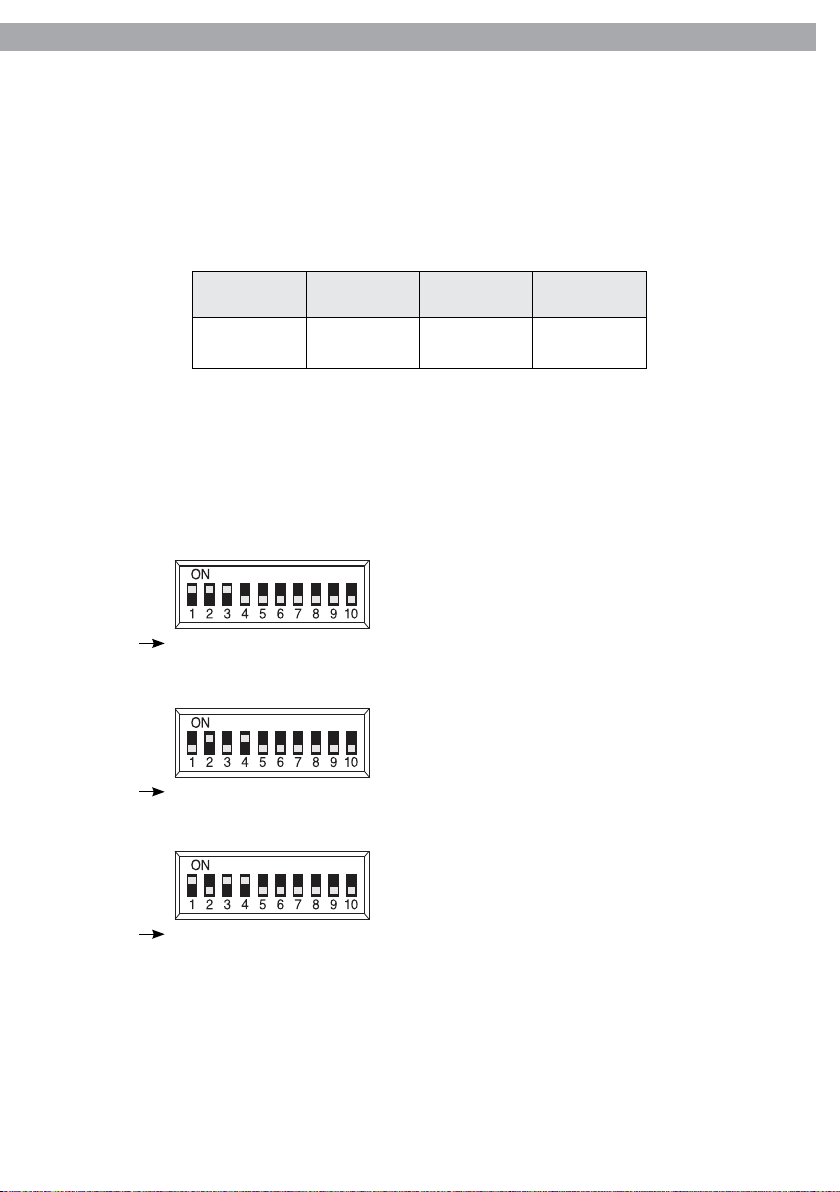

Il programma “Program” [1 - 15] viene impostato come numero binario per mezzo dei DIP switch [1 - 4].
Quindi, risulta dall’addizione dei valori dei DIP-switches posizionati su ON.
Esempi per i programmi Program [7], Program [10], Program [14]
DIP Switch
[1] DIP Switch [2] DIP Switch [3] DIP Switch [4]
Valore = 1 Valore = 2 Valore = 4 Valore = 8
Fig.7 Programma Auto [13]: switch [1], [3] e [4] su ON.
Valore
Fig.6 Programma Auto [10]: switch [2] e [4] su ON.
Valore
Fig.5 Programma“Program”[7]: switch [1 - 3] su ON.
Valore
È possibile selezionare la velocità di esecuzione dei programmi pre-impostati, in ordine crescente, utilizzan-
do i DIP-switch da [5] a [8].
NOTA - Nella modalità automatica il NEWMOON è impostato come unità principale (Master), mentre le altre
saranno impostate come unità secondarie (Slave).
1
16 32 64
128 256
4 8 2
1
16 32 64
128 256
4 8 2
1
16 32 64
128 256
4 8 2

NEWMOON10
3.4 Funzionamento in modalità musicale
Per comandare il NEWMOON tramite il microfono integrato, non deve essere presente alcun segnale di
comando DMX, alla presa DMX INPUT.
• Per impostare la modalità musicale è necessario posizionare il DIP-switch [9] su“ON”e [10] su“OFF”.
• Impostando il DIP-switch [1] su“ON”, è possibile attivare la rilevazione del segnale musicale ogni cinque
secondi. Oppure, impostando i DIP-switch [1] su“OFF”, è possibile attivare la rilevazione del segnale mu-
sicale continuo.

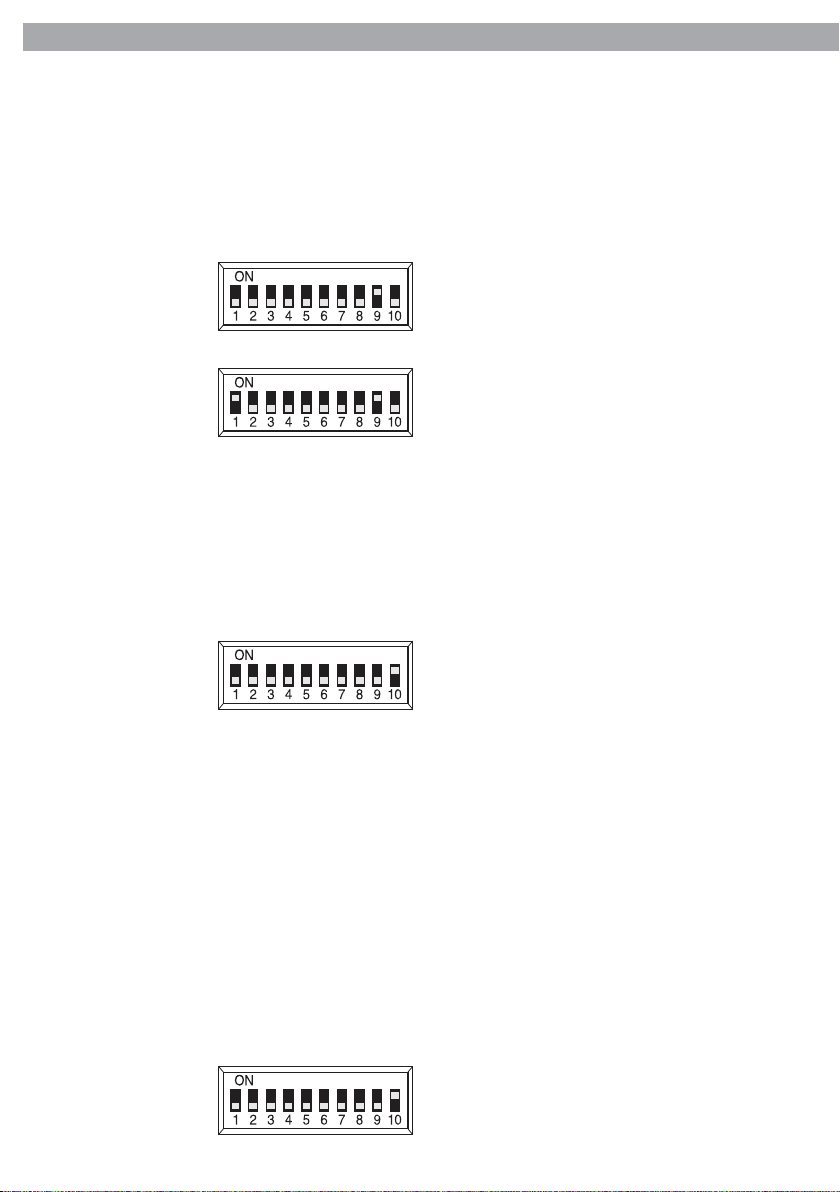

Fig.8 Modalità musicale 1
Fig.10 Modalità Slave
Fig.11 Modalità DMX
Fig.9 Modalità musicale 2
3.5 Modalità Master/Slave
Questa modalità consente di collegare in linea più unità NEWMOON senza un controller. La prima unità sarà
impostata come master e le altre funzioneranno come slave con lo stesso eetto.
• Per impostare l’unità come SLAVE, posizionare il DIP-switch [10] su “ON”.
• Servirsi dei connettori DMX del NEWMOON e di un cavo XLR per formare una catena di unità. In certe
condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 11.
• Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria.
• Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità se-
condaria ecc.
3.6 Funzionamento tramite unità di controllo DMX
Per il funzionamento tramite l’unità di controllo DMX far riferimento alla tabella a pag.13, che riporta le
funzioni e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3 poli.
• Per impostare la modalità DMX posizionare il DIP-switch [10] su“ON”
• Attraverso i DIP-switch [1 - 9] è possibile selezionare i diversi indirizzi DMX.

11NEWMOON

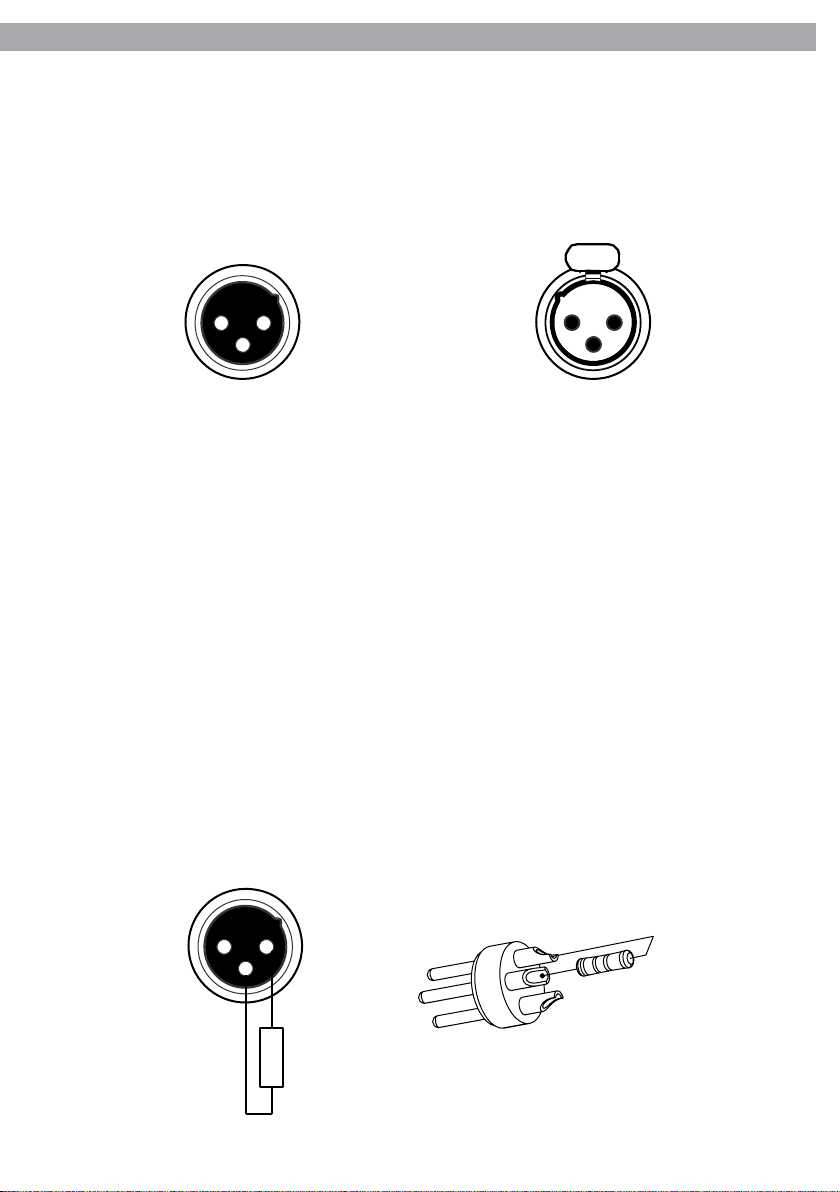

ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comportereb-
be malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nché tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima
unità una terminazione DMX.
3.8 Costruzione del terminatore DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al
segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120 (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
3.7 Collegamenti della linea DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120 e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
1
3
21 2
3
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Fig.12
1 2
3
120 Ω
2
3
1
Esempio:
connettore XLR a 3 pin
Fig.13

NEWMOON12
3.9 Impostazione indirizzo di start
Per poter comandare il proiettore NEWMOON con un’unità di comando luce, occorre impostare l’indirizzo
di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sul NEWMOON l’indirizzo di start 33. Le
altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio
con indirizzo 33 di start:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
6 33 33-38 39 45 51
Dip Switch 1 2 3 4 5 6 7 8 9
DMX Value 1 2 4 8 16 32 64 128 256
Gli interruttori DIP ed i valori DMX hanno la seguente relazione
L’indirizzo di start viene impostato come numero binario per mezzo dei DIP-switch n° 1 - 9. Quindi, risulta
dall’addizione dei valori dei DIP-switches posizionati su ON.
Esempi per gli indirizzi 1, 6 e 104:
Numero switch
Numero switch
Valore
Il modo più semplice è quello di partire sempre dal massimo valore possibile aggiungendo i valori minori
no a raggiungere, come somma, l’indirizzo di start.
1 2 4 8
16 32 64
128 256
Indirizzo di start 1: switch n° 1 su ON
1 2 4 8
16 32 64
128 256
Indirizzo di start 6: switch n° 2 e 3 su ON
1 2 4 8
16 32 64
128 256
Indirizzo di start 104: switch n° 4, 6 e 7 su ON
1 2 4 8
16 32 64
128 256

13NEWMOON
3.10 Tabella canali DMX
DMX value Channel 1 Channel 2 Channel 3 Channel 4 Channel 5 Channel 6
000 - 010
011 - 024
025 - 039
040 - 054
055 - 069
070 - 084
085 - 099
100 - 114
115 - 129
130 - 144
145 - 159
160 - 174
175 - 189
190 - 214
215 - 219
220 - 234
235 - 249
250-255
Dimming
000-255
Program01
Program02
Program03
Program04
Program05
Program06
Program07
Program08
Program09
Program10
Program11
Program12
Program13
Program14
Program15
Sound activated1
(Master projector)
Sound activated2
(Master projector)
Red
000-255
Green
000-255
Blue
000-255
Amber
000-255
Speed Flash
No use No use
No use No use
- 4 - MANUTENZIONE
4.1 Pulizia sistema ottico e manutenzione
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• Quando la lente ottica è visibilmente danneggiata a causa di rotture o gra profondi, deve essere sosti-
tuita.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo
e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un
panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti
delicatamente.
Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

1NEWMOON
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.
Reproduced in any form or by any means for any commercial use.
Design and specications are subject to change without notice
PACKING CONTENT:
• NEWMOON
• Power cord with plug
• User manual
TABLE OF CONTENTS
Safety
General instructions
Warnings and installation precautions
General information
1 Description and technical specifications
1. 1 Operating elements and connections
1. 2 Description and technical specications
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation
3. 2 Setting of DIP-switch
3. 3 Operation in automatic mode
3. 4 Operation in music mode
3. 5 Master/Slave mode
3. 6 Operation with DMX control
3. 7 Connection of the DMX line
3. 8 Costruction of the DMX termination
3. 9 Adjusting the start address
3. 10 DMX control
4 Maintenance
4. 1 Cleaning the unit and maintenance
Warranty
2
2
3
4
5
5
6
6
7
8
8
8
9
9
10
11
11

NEWMOON
2
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about the
installation, usage and maintenance of the unit.
SAFETY
General instructions
• The products referred to in this manual conform to the European Community Directives and are therefore
marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical in-
staller. Check that the main frequency and voltage correspond to those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to excessive humidity;
- in places subject to vibrations or bumps;
- in places with a temperature of over 45°C or less than 2°C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer dam-
age and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short
circuit, burns, electric shock, etc.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
• Before starting any maintenance work or cleaning of the unit, cut o power from the main supply.
• Always additionally secure the projector with the safety rope. When carrying out any work, always com-
ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in
which the xture’s being used.
• Avoid blocking air intakes and outputs.
• The minimum distance to the illuminated object should be 10 cm.
• Keep any inammable material at a safe distance from the xture.
• Never expose the lens to direct sunlight, even for a short period. This may damage the light eect or
even cause re.

3
NEWMOON
The information provided in this manual has been carefully checked.
However Music & Lights is not responsible for any possible inaccuracy.
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage
will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within
8 days from the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance with existing regulations.You can nd the full version of the
“General Guarantee Conditions”on our web site www.musiclights.it. Please remember to register the piece
of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered
lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the
guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the va-
lidity of the claim through examination of the defect in relation to proper use and the actual validity of the
guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however,
any obligation of compensation for direct or indirect damage resulting from faultiness.

NEWMOON
4
- 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS
1.1 Operating elements and connections
DMX IN
DMX OUT
POWER INPUT
240/50Hz
1 2 4 8
16 32 64
128 256
12 34 56 78 91 0
ON
1
25
6
3
4
Fig.1
1. MOUNTING BRACKET
2. LOCKING KNOB for the mounting bracket.
3. DIP-switch [9] and [10] to set the operating
mode. DIP-switch [1 - 8] to select the
dierent functions.
4. DMX IN (3-pole XLR):
1= ground, 2 = DMX -, 3 = DMX +.
5. DMX OUT (3-pole XLR):
1= ground, 2 = DMX -, 3 = DMX +.
6. POWER IN: main plug for connection to
a socket (100-240V~/50-60Hz) via the
supplied main cable.

5
NEWMOON
1.2 Description and technical specifications
Moonower lighting eect, based on RGBA LED technology.
• Light source: 156 RGBA LEDs (48 red, 36 green, 36 blue, 36 amber).
• Eect type: moonower, multicolour rotating razor-sharp beams with synchronized shapes and animation.
• LED average life span: >50’000 hours.
• Control panel and user interface through dip-switches.
• Auto mode: 15 built-in programs with execution speed and strobe adjustment.
• 4 DMX channel mode for remote controlling of auto shows and execution speed, Sound mode activa-
tion, strobe controlling.
• Master/Slave mode: for synchronized operation of more units linked in a chain.
• Sound mode: sound activation through built-in microphone with sensitivity adjustment.
• Connections: XLR-3p (signal), VDE socket (power).
• Hanging system: adjustable aluminium bracket.
• Power supply: AC 100/240V, 50/60Hz.
• Power consumption: 30W.
• Weight: 4,5kg.
• Dimensions (WxHxD): 239x217x273 mm.
- 2 - INSTALLATION
2.1 Mounting
NEWMOON can be xed (as shown below) using the mounting bracket screws or using the dedicated light-
ing support if mounted on a crossbeam. To align the light eect unit, release the locking screws (g.2); ad-
just the desired inclination of the unit, then retighten the screws. The mounting place must be of sucient
stability and be able to support a weight of 10 times of the unit’s weight.
When carrying out any installation, always comply scrupulously with all the regulations (particularly regard-
ing safety) currently in force in the country in which the xture’s being used. Install the projector at a suit-
able location by means of the mounting bracket (1).
• Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten
the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.
• Adjust the projector and use the knob (2) to slightly release or tighten the locking mechanism of the
bracket if is necessary.
Fig.2
2
1

NEWMOON
6
- 3 - FUNCTIONS AND SETTINGS
3.1 Operation
Connect the supplied main cable to a socket (AC 100/240V, 50/60Hz). Then the unit is ready for operation
and can be operated via a DMX controller or it independently performs its show program in succession. To
switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended
to connect the unit to a socket which can be switched on and o via a light switch.
3.2 Setting of DIP-switch
The NEWMOON has a basic control panel consists of a DIP-switch (g.3)
Each individual switch has a number (DIP-switch [1] to [10]).
Fig.3
• I DIP-switch [1 - 8] allow setting the values of functions.
• I DIP-switch [9 - 10], instead, allow the settings shown in the following table:
MODE DIP Switch
[9] DIP Switch [10] Functions
AUTO RUN
(Master projector) OFF OFF Select running speed via dip 5 - dip 8
SELECT PROGRAMS
(Master projector) OFF OFF Select 15 built-in programs via dip 1 - dip 4 Select running speed via dip 5 - dip 8
SOUND ACTIVATED 1
(Master projector) ON OFF Running one time when activated by sound each time
SOUND ACTIVATED 2
(Master projector) ON OFF Running for 5 seconds when activated by sound each time
SLAVE OFF ON When only dip 10 is on, it is slave
DMX ON -
CH 1: dimming
CH 2: select programs and sound active
CH 3: speed
CH 4: ash
