PUIG 8897 User manual

Created by: www.ciandisseny.com
DESCRIPCIÓN DESCRIPTION
ID. PIEZA / PART QTY.
MOTOPLASTIC, S.A.
Pg. de la Ribera, 29
[email protected]
www.puig.tv
Tel. [phone]
- 08403 Granollers (Barcelona) SPAIN
[email protected]
www.puigusa.com
Ref.: 8897

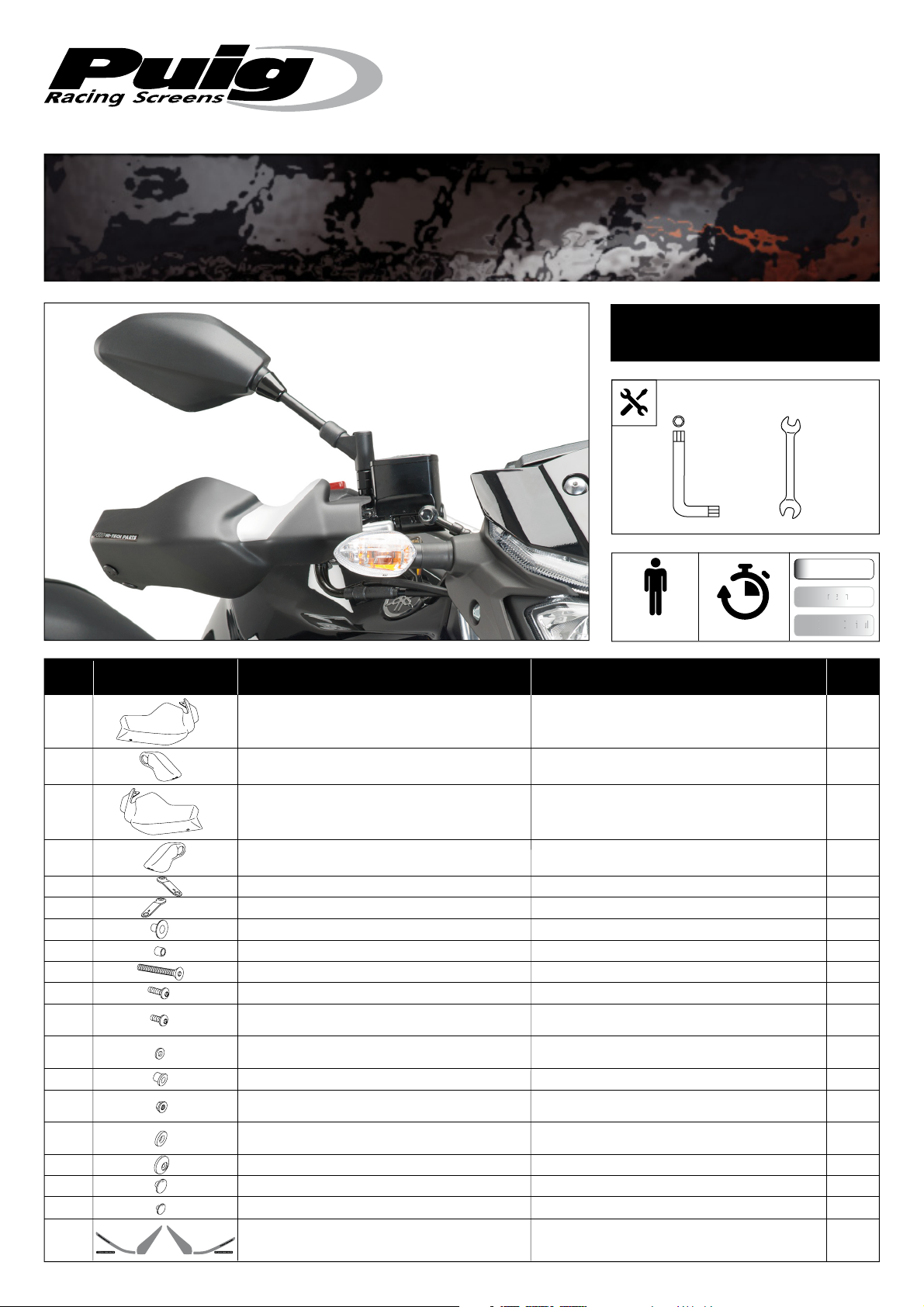

PARAMANOS PARA - HANDPROTECTORS FOR - HANDSCHUTZ FÜR
YAMAHA MT03
15 min
1 persona
1 person
Fácil - Easy
M
Med
i
i
a-
I
n
n
nt
e
e
e
rm
m
m
e
diat
e
Di
f
í
c
i
l-
D
D
D
iffi
fi
fi
c
cu
u
u
l
lt
Nº 3
Nº 8
ALLEN
Nº 15
Pg. 1/4
Tapón tornillo M5 ISO 7380
Tapón tornillo M6 DIN 7991
Tornillo Allen M5x11 ISO 7380
(se suministra montada con las piezas 1-2-3-4)
Kit adhesivos
Arandela de Nylon M5X0,5
(se suministra montada con las piezas 1-2-3-4)
Arandela de plástico Ø30 x Ø6
Tornillo Allen M5x16 ISO 7380
Arandela de goma Ø4,5xØ11,5x2mm
(se suministra montada con las piezas 1-2-3-4)
Tornillo Allen M6x50 DIN 7991
Tuerca grafilada M5
(se suministra montada con las piezas 1-2-3-4)
Casquillo Øint 6,4 Øext 9 x 6,6mm
Silentblock M5
Casquillo con valona Øint 6,4 Øext 15 x 7,4mm
Soporte metálico izquierdo
Soporte metálico derecho
Paramanos derecho
Paramanos izquierdo
Pieza derecha anclaje manillar Ø6.5
(se suministra montada)
Pieza izquierda anclaje manillar Ø6.5
(se suministra montada)
M5 ISO 7380 Allen screw cap
M6 DIN 7991 Allen screw cap
M5x11 ISO 7380 Allen screw
(supplied already mounted on items 1-2-3-4)
Stikers set
M5X0,5 Nylon washer
(supplied already mounted on items 1-2-3-4)
Ø30 x Ø6 plastic washer
M5x16 ISO 7380 Allen screw
Ø4,5xØ11,5x2mm Rubber washer
(supplied already mounted on items 1-2-3-4)
M6x50 DIN 7991 Allen screw
M5 Special nut
(supplied already mounted on items 1-2-3-4)
Øinner 6,4 Øouter 9 x 6,6mm Arrowhead
M5 Silentblock
Øinner 6,4 Øouter 15 x 7,4mm Bush with flange
Left metal support
Right metal support
Right handguard
Left handguard
Ø6.5 r ight handlebar anchoring part
(supplied mounted with handguard)
Ø6.5 l eft handlebar anchoring part
(supplied mounted with handguard)
6
2
4
1
6
2
2
4
2
4
2
2
2
1
1
1
1
1
1
17
18
11
19
12
16
10
15
9
14
8
13
7
6
5
1
3
2
4

Created by: www.ciandisseny.com
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
MOTOPLASTIC, S.A.
Pg. de la Ribera, 29
[email protected]
www.puig.tv
Tel. [phone]
- 08403 Granollers (Barcelona) SPAIN
[email protected]
www.puigusa.com
PARAMANOS PARA - HANDPROTECTORS FOR - HANDSCHUTZ FÜR
YAMAHA MT03
2
3
1
4
DESMONTAJE LADO DERECHO
RIGHT SIDE DISASSEMBLY
MONTAJE LADO DERECHO
RIGHT SIDE ASSEMBLY
MONTAJE LADO DERECHO
RIGHT SIDE ASSEMBLY
MONTAJE LADO DERECHO
RIGHT SIDE ASSEMBLY
Aflojar 1 vuelta
Loose one turn
Pg. 2/4
13
2
5
16
918
1
11
11
11
78
Ajustar posición paramanos
Adjust handguard position
1

Created by: www.ciandisseny.com
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
MOTOPLASTIC, S.A.
Pg. de la Ribera, 29
[email protected]
www.puig.tv
Tel. [phone]
- 08403 Granollers (Barcelona) SPAIN
[email protected]
www.puigusa.com
PARAMANOS PARA - HANDPROTECTORS FOR - HANDSCHUTZ FÜR
YAMAHA MT03
6
7
5
8
17 17
17
18
10
12
Apretar los tornillos
Tight fasteners
11
11
11
MONTAJE LADO DERECHO
RIGHT SIDE ASSEMBLY
MONTAJE LADO DERECHO
RIGHT SIDE ASSEMBLY
DESMONTAJE LADO IZQUIERDO
LEFT SIDE DISASSEMBLY
MONTAJE LADO IZQUIERDO
LEFT SIDE ASSEMBLY
Pg. 3/4
13 6
87

Created by: www.ciandisseny.com
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
MOTOPLASTIC, S.A.
Pg. de la Ribera, 29
[email protected]
www.puig.tv
Tel. [phone]
- 08403 Granollers (Barcelona) SPAIN
[email protected]
www.puigusa.com
PARAMANOS PARA - HANDPROTECTORS FOR - HANDSCHUTZ FÜR
YAMAHA MT03
10
11
9
12
MONTAJE LADO IZQUIERDO
LEFT SIDE ASSEMBLY
MONTAJE LADO IZQUIERDO
LEFT SIDE ASSEMBLY
MONTAJE LADO IZQUIERDO
LEFT SIDE ASSEMBLY
MONTAJE LADO IZQUIERDO
LEFT SIDE ASSEMBLY
Pg. 4/4
17 17
17
10
12
Apretar los tornillos
Tight fasteners
11
11
11
4
16
918
3
11
11
Aflojar 1 vuelta
Loose one turn
11
Ajustar posición paramanos
Adjust handguard position
3
18
