Owner’s Manual
PUV15S
PUV25S
PUV15H
PUV25H
Whole Home Ultraviolet
Water Disinfection System
EPA Establishment # 97287-CAN-1

1
Safety Precautions:
WARNING: The installation of this system must be in accordance with all provincial/state and/or local laws and
regulations regarding plumbing and electrical services. Installation by a certified plumber is recommended.
Always comply with the following warnings and safety instructions, to prevent bodily harm, injury or property
damage.
DANGER: The lamp inside the unit emits ultraviolet light that can cause permanent damage to skin and eyes.
Never look at the lamps when unit is operating.
• Never attempt to operate your UV system unless it has first been properly grounded, to avoid creating an electric shock hazard.
• To prevent an electric shock, do not plug the UV system into any socket that has not been equipped with a Ground Fault Circuit
Interrupter (GFCI).
• Always unplug the power cord before attempting to install, clean or perform other routine maintenance on the unit.
• Always stop the inlet water flow before performing any maintenance on the unit.
• Do not attempt to service this unit unless you are an accredited service technician, as personal injury could result and/or
system operation could be detrimentally affected.
• Never operate this unit in an oxygen-rich environment, or within 6 feet (2 meters) of any oxygen source.
• If temperatures should fall below freezing (0°C / 32°F), drain all water from the unit, drain and disconnect all plumbing lines,
and cap the inlet and outlet ports.
• Do not attempt to install, operate, clean or perform routine maintenance on your UV system unless you have first read and
understand all of the warnings and safety instructions that are contained in this manual and on the labels that are affixed to
the system.
• Do not attempt to operate the UV system if it has been visibly damaged. Inspect it carefully to ensure it is free of
physical damage before using.
• Do not operate if the system is wet or if there are visible leaks.
• The UV system is electrically certified for indoor applications only and should not be exposed to outdoor elements.
• Always install and operate the unit in an environment where both the air and water temperatures will normally range between
36°F (2°C) and 104°F (40°C).
Safety Precautions ...................................................................1
Product Overview......................................................................2
Tools Required for Installation .................................................2
About Your System....................................................................3
Conditions for Operation ..........................................................3
Installation Instructions......................................................3 - 5
*Accessibility, Orientation & Fittings...................................3
*Optional Bypass Line and Drain Valve ...............................4
*Horizontal Installation .......................................................4
*Optional Vertical Installation.............................................4
*System Installation............................................................5
In-House Water Distribution System Disinfection.....................6
Operation & Maintenance.........................................................6
Lamp Installation and Replacement ...................................7 - 8
Quartz Sleeve Installation and Replacement........................... 8
Troubleshooting Guide..............................................................9
NSF Data Tags........................................................................10
Warranty.................................................................................10
Table of Contents:
This Class B system or component conforms to NSF/ANSI Standard 55 and CSA B483.1 for the supplemental bactericidal treatment
of disinfected public drinking water or other drinking water that has been tested and deemed acceptable for human consumption
by the state or local health agency having jurisdiction. The system is only designed to reduce normally occurring non-pathogenic
nuisance microorganisms. Class B systems are not intended for treatment of contaminated water.

2
The PUR®Ultraviolet (UV) Water Disinfection System has been engineered to rigid standards, and has been quality inspected at the
factory prior to packaging. Please review this manual in its entirety for a detailed system explanation, and ensure that the follow-
ing components accompany this system. To ensure system performance, all replacement components should be purchased directly
from an authorized dealer or online at www.ghpgroupinc.com. The use of components purchased from other sources will void the
warranty, and will potentially cause the system to function in a lesser capacity than intended.

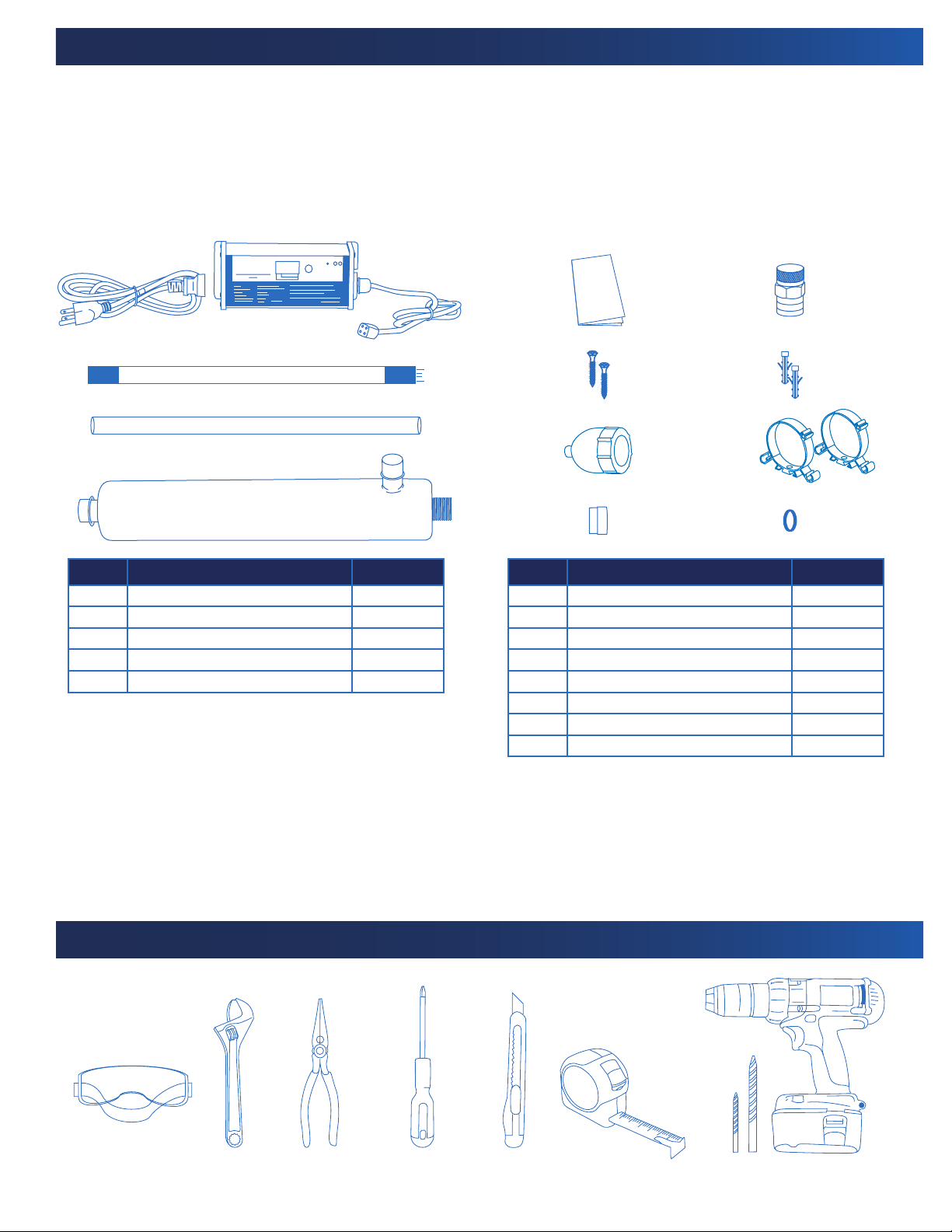

Product Overview:
Item Description QTY
A Power Cord 1
B Electronic Controller 1
C UV Lamp 1
D Quartz Sleeve 1
E Stainless Steel UV Reaction Chamber 1
Item Description QTY
F Owners Manual 1
G Flow Restrictor 1
H Wall Screws 2
I Wall Anchors 2
J VuCap®1
K UV Cylinder Mounting Clamps 2
L Retaining Nut 1
M Quartz Sleeve Sealing O-Ring 1
Tools Required for Installation:
Safety
Goggles
Adjustable
Wrench
Pliers Phillips
Screwdriver
Utility Knife Measuring
Tape
Drill and Bits
A. B.
C. H.
F.
I.
G.
D. J. K.
E. L. M.
WARNING: Lamps must be replaced after 12 months of operation to ensure proper disinfection of your water.
Clean the Quartz Sleeve frequently for optimum performance.
A minimum 5 μ nominal pre-filter is recommended upstream (before) the UV system installation point. As UV system efficiencies
are dictated by penetration of the UV light through the water column, particulate matter within the water column could decrease
the disinfection capacity, and potentially create a harmful condition. Filtration systems sold separately.

3
* NSF/ANSI 55 class B maximum rated flow
System tested and certified by NSF International against NSF/ANSI Standard 55 and CSA B483.1 for disinfection performance, class B.
Specifications: NSF/ANSI Standard 55 Class B and CSA B483.1
Model Number: PUV15S PUV25S PUV15H PUV25H
Flow Rate GPM US (LPM)* 7.4 (28.2) 12.3 (46.6) 15.5 (58.7) 25.6 (96.9)
Dimensions
Controller 8" x 2" x 3"( 20.3cm x 5.1cm x 7.6cm)
Chamber Diameter 3.5” (8.9 cm) 3.5” (8.9 cm) 3.5” (8.9 cm) 3.5” (8.9 cm)
Chamber Length 18.5" (47 cm) 28" (71.1 cm) 18.5" (47 cm) 28" (71.1 cm)
I/O Port Size 3/4” FNPT - 1.0” MNPT
System Operating Pressure 15-125psi (103-862kPa)
Electrical
Voltage 100-240, 50/60Hz
Power Consumption (W) 21 35 46 67
Lamp Watts (W) 17 30 40 60
Chamber Material 304SS
About Your System:
Conditions for Operation:
Water quality will impact the performance of your UV system, and the following levels should be utilized as a guideline for pre-
treatment requirements of the influent water supply prior to UV treatment:
If you are using untreated surface water or untreated groundwater as your source of supply, the suitability of the water supply for
potable applications must be confirmed by the provincial/state and/or local health agency that has jurisdiction.
If the test results indicate that: (1) any of the above contaminant levels are being exceeded, or (2) any prevailing drinking water
health standards are not being met, additional pre-treatment options must be installed that will eliminate all contaminants
posing health risks. Non-municipal water should be tested on an ongoing basis to ensure treatment efficiency.
Iron.................................................< 0.3 ppm (0.3 mg/L)
Turbidity.........................................< than 1 NTU
Tannins ..........................................< 0.1 ppm (0.1 mg/L)
Manganese.....................................< 0.05 ppm (0.05mg/L)
Hardness........................................< 120 ppm (7 grains per gallon)
UV Transmittance...........................> 75%
Installation Instructions:
Install your UV system in a location that provides ample space for accessing and removing the lamp and quartz sleeve from the UV
chamber. A minimum distance equivalent to the length of the UV reaction chamber (stainless steel cylinder) plus 6-12” (15-30cm)
is required to ensure adequate clearance. As the UV system generates heat during use, ensure that no combustible items come into
contact with, or are in proximity to the system. It is recommended that you maintain at least 6” (15 cm) of clear wall space on all
sides of the UV for cooling purposes. This will prolong the operating life of the system. Mount electronic controllers where they will
not get wet during maintenance or from condensation from copper pipes, etc.
Accessibility, Orientation & Fittings:

4
Installation Instructions (continued):

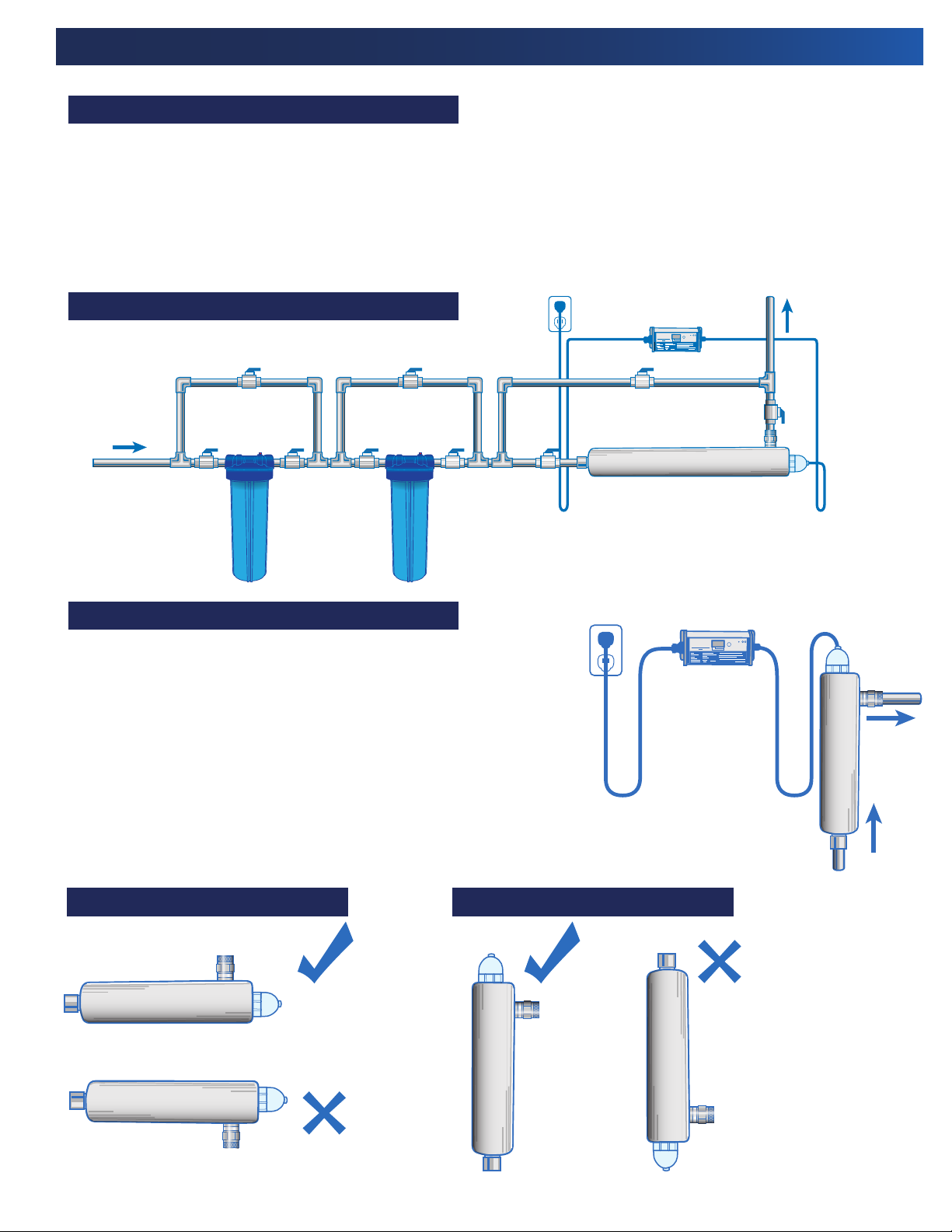

The diagram below shows the installation of a typical disinfection system and the optional components that may be used for the
installation. The use of a bypass assembly is recommended in case the system requires off-line maintenance. To prevent possible
contamination of water in the plumbing, which may pose a health hazard, do not use the bypass line and valve if your source of
supply is untreated surface or ground water. If your source of supply is treated municipal water, use of the bypass line and valve
will permit uninterrupted water supply in the event of a system malfunction. The installation of a drain valve, while not required,
will allow the service technician to drain the system of water prior to conducting any service on the unit.
Optional Bypass Line and Drain Valve:
Water
Inlet
Water
Outlet
Water
Outlet
Water
Outlet
Water
Outlet
Optional
Bypass Valves
Optional
Sediment
Filter
Optional
Carbon
Filter UV Chamber
Electronic
Controller Treated Water
Exits
GFCI
Optional Vertical Installation:
Horizontal Installation:
Vertical Installation:Horizontal Installation:
• PUR®UV systems may be installed vertically with the outlet port at the
top of the system, to eliminate any trapped air, and the inlet port at the
base, as shown in the diagram.
• Ensure the Controller is kept dry and away from any potential condensation.
Use drip loops so moisture does not run down lamp harness or power
cord and into the Controller. The Electric Controller must remain dry.
• Prior to installation, remove protective caps from inlet and outlet ports of
the UV reaction chamber.
Treated
Water
Exits
Water
Inlet
UV
Chamber
GFCI Electronic
Controller
Drip Loops

5

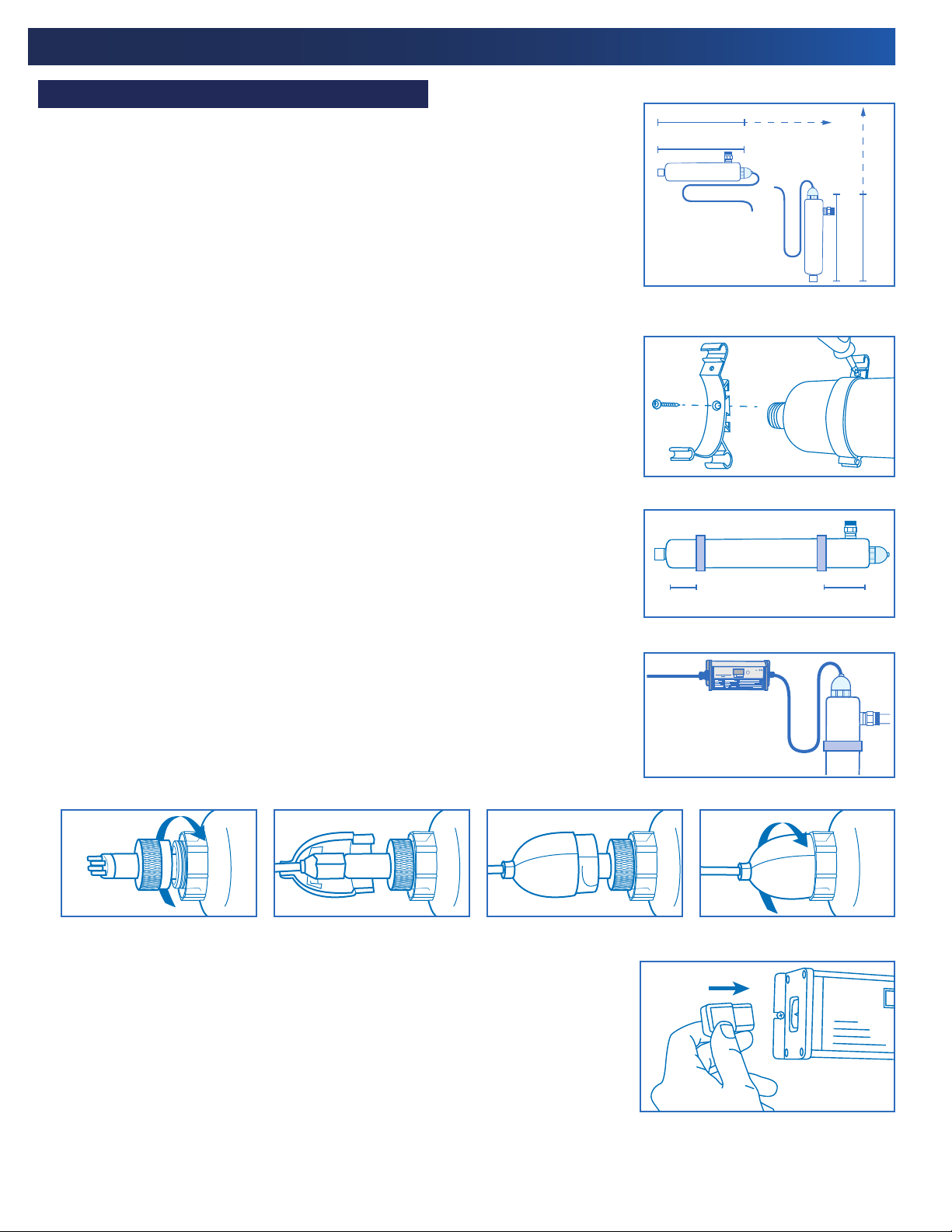

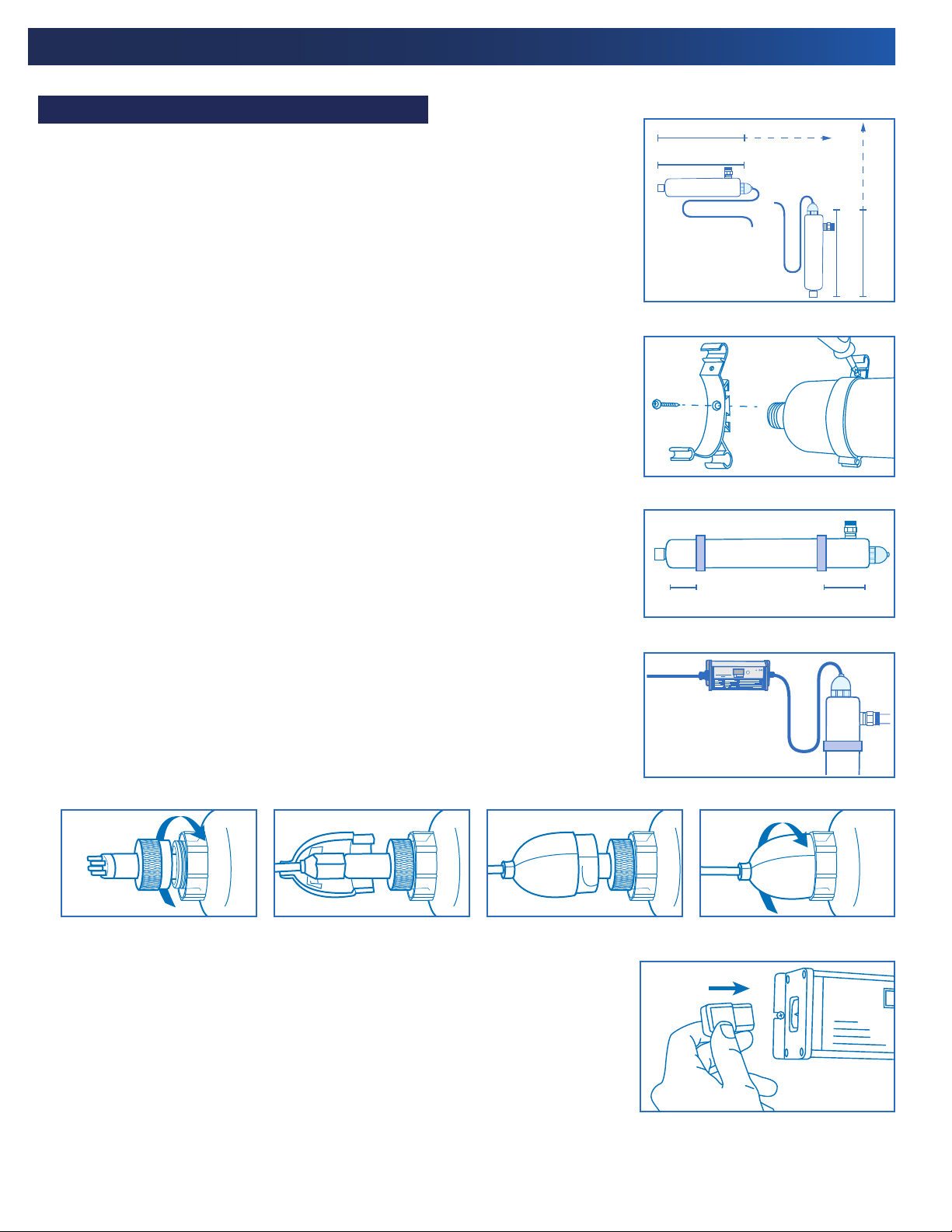

1. Determine a suitable location and ensure mounting of the UV system in the
correct orientation can be completed. In order to install/remove the UV lamp and quartz
sleeve from the stainless steel chamber, ensure the minimum clearance is double the
overall length of the unit (Figure 1).
2. Attach the mounting clamp to the installation structure using an appropriate screw type
for both the weight and material of the surface (Figure 2).
3. Position the UV reactor chamber into the mounting clamp and secure (Figure 3).
4. Install all inlet/outlet plumbing to the system (inclusive of all pre-filtration and valve
set-ups described above).
5. Mount the Electronic Controller in a dry location close to the UV reaction chamber. Install
power cord and lamp harness using drip loops to prevent moisture from travelling along
cable and into Controller (Figure 4).
6. Ensure the quartz sleeve is intact and that the o-ring, VuCap®retaining ring and retaining
nut are in position and tightened. Do not overtighten the retaining nuts (Figure 5).
7. Connect the four pins of the UV lamp to the UV lamp plug on the Controller (Figure 6).
8. Insert the UV lamp into the quartz sleeve and secure the VuCap®protective cover
(Figure 7 & 8).
9. Slowly open the supply valves before and after the UV system and ensure there
are no water leaks.
10.Connect the Electronic Controller to the power outlet, and ensure that both the
Controller display (indicates lamp life remaining) and the green LED illuminate
(Figure 9).
The glow from the UV lamp should also be visible through the VuCap®but note it
may not be visible in high ambient lighting.
Your UV disinfection system is now ready for use.
NOTE: In order to meet NSF 55 certification the flow restrictor that is included
with the UV system must be used to control the flow of water through the UV
chamber. The flow restrictor is designed to thread onto either the inlet or
outlet ports using Teflon sealing tape for the NPT fittings. In most settings, the
system should have a manual shut off valve at the input. The water flows in the
direction of the arrow located on the flow restrictor label.
WARNING: When handling the UV lamps and quartz sleeves, soft
gloves or a cloth should always be used to prevent oil deposits on
the surface. Oil deposits from your hands can create hot spots on the
surface which may lead to premature lamp failure.
Installation Instructions (continued):
System Installation:
Overall Unit Length
Minimum Clearance = x2 Unit Length
Overall Unit Length
Minimum Clearance = x2 Unit Length
Drip
Loops
2" 3"
If your system is only being used seasonally, it must be stored properly for the winter.
Disconnect your system from the power source and drain all water from the system.
Before placing the system back in service, disinfection of the household plumbing system is strongly recommended.
Figure 1
Figure 2
Figure 3
Figure 4
Figure 9
Figure 5 Figure 6 Figure 7 Figure 8

6
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
1. Familiarize yourself with the various shut-off valves on your system.
It is important to understand which combinations of valve positions
allow you to isolate the UV system.
2. Shut off the main water supply, ahead of any filter housing, and
depressurize the household water lines.
NOTE: Individual plumbing set-up may vary, so images are
included as a visual reference only.
3. Close the valves necessary to isolate the UV Prefilters (Figure 10).
Remove the filter cartridge closest to the UV (Figure 11). Fill
the sump with 1-2 cups of household chlorine bleach (5.25%)
(Figure 12).
4. Re-install the sump (without filter) and slowly re-pressurize the
system (Figure 13). Open each faucet and allow cold water to run
until you can smell chlorine in the water. Shut off the faucet and
repeat with all other household faucets including hot water.
Be sure to include all exterior faucets, shower heads, and
dishwasher/washing machine lines within this process.
5. Allow the solution to remain in the lines for 30 minutes minimum
(Figure 14).
6. Re-install the pre-filter cartridge, and flush each individual water
line as above until no chlorine odor is detected (Figure 15).
NOTE: The introduction of a chlorine disinfection solution
to a hot water heater that has been used with untreated
hard water or water with excessive iron, manganese or other organic contaminants may lead to oxidization of
these materials. If you feel that these conditions may apply to your installation, a thorough flushing of the hot
water tank should be done to eliminate the oxidized material from entering the distribution lines.
WARNING: Never attempt to service the UV system unless you are an accredited service technician, as the
performance of the system could be adversely affected.
In-House Water Distribution System Disinfection:
Operation & Maintenance:
The following procedure is recommended for installations of the UV disinfection system in a whole house treatment application.
For systems installed on a municipally treated water system, plumbing system disinfection is at the discretion of the user.
To disinfect the distribution system, carry out the following steps. Ensure that the UV system remains on during the entire process.
The UV system should remain turned on continuously to ensure protection of your water system. During normal operation of the
system, the green Controller power LED light will be illuminated and the display will indicate the number of days remaining until
lamp replacement is required. During periods of non-use, it is normal for the temperature of the water in the stainless steel
chamber to rise. Simply flushing the water line will alleviate this condition. During humid conditions, sweating or small water
droplets may be noticed on the surface of the UV reaction chamber. The formation of condensation during high humidity
conditions is normal. Do not allow condensation to drip onto the Controller. The following instructions have been provided to
assist with general maintenance of the system; UV lamp replacement and quartz sleeve cleaning/replacement. All other system
repairs should be completed by a licensed plumber/service technician.
It is critical to ensure that the water distribution system is fully
flushed of all residual chlorine prior to use. EXTREME CAUTION
SHOULD BE EXERCISED as the level of chlorine in the system is
approximately 25-50 times greater than that observed in municipally
treated water. This is required for the disinfection of the household
lines. It is extremely important that proper flushing procedures be
followed from all taps prior to use.
Figure 10
Figure 12
Figure 14
Figure 11
Figure 13
Figure 15

7
Lamp Installation and Replacement:
WARNING: The lamp heats up after continuous use and can burn your skin if touched. Disconnect power from
the wall outlet and allow lamp to cool for at least 5 minutes before removing. Do not operate the UV lamp
outside of the UV Chamber. The lamp in the unit emits powerful Ultraviolet light that can cause permanent
damage to skin and eyes. Never look at the lamp when the unit is turned on. Handle the UV lamp by the ends
only. Do not touch the glass surface of the UV lamp with your fingers. If the surface of the lamp becomes dirty,
use a clean lint-free cloth and isopropyl alcohol to remove any dirt.
Your UV disinfection system is equipped with a visible/audible lamp failure indicator. In the event of UV lamp failure, the red LED
light will flash and a beeping sound will be audible from the Electronic Controller of the unit. The lamp life countdown timer will
stop decrementing when in alarm mode. Please note that if these conditions occur and you are on a non-municipal supplied water
source, you should immediately stop using the water for potable applications until the lamp is replaced and disinfection of all
distribution lines is completed.
The ultraviolet lamp has an approximate life of one year (9000 hours). The UV lamp will continue to operate past 9000 hours,
however, the UV output decreases rapidly beyond 9000 hours and the UV lamp may no longer provide adequate disinfection of your
water supply. The built in 365 day countdown timer displays the number of days remaining until lamp replacement is required.
When countdown timer reaches 0 days an intermittent audible alarm will be activated and the Controller display will indicate
alarm A3. In order to allow time to obtain a replacement UV lamp, the audible alarm can be silenced for 7 days by pressing and
holding button on Controller for 2-5 seconds. After 7 days, alarm will sound again if lamp has not been replaced. This can be done
a maximum of 4 times which allows up to 28 days to obtain a replacement UV lamp. After 4 times, the alarm can no longer be
silenced until a replacement lamp is installed and the lamp life alarm is reset to 365 days.
Model Number: Controller Lamp/Sleeve Combo
PUV15S BA-40S PUVLQS17S
PUV25S BA-40S PUVLQS30S
PUV15H BA-95H PUVLQS40H
PUV25H BA-95H PUVLQS60H
1. Depressurize UV chamber by turning off the inlet water supply
and open valve downstream of system. Then close outlet valve
(Figure 16).
2. Unplug the Controller from the electrical outlet (Figure 17).
3. Allow at least 5 minutes for lamp to cool before removing
(Figure 18).
4. Remove the VuCap®from the UV chamber and carefully
disconnect the UV lamp from the lamp connector harness
(Figure 19).
5. Carefully remove the UV lamp from the quartz sleeve by gently
rotating the lamp free. Be sure to hold the lamp only by the
ceramic ends.
6. Carefully insert the new UV lamp into the quartz sleeve and
attach the lamp connector harness to the UV lamp.
Replacement UV lamps and quartz sleeves are available from an
authorized dealer. Use only PUR®approved lamps and sleeves to
ensure system performance. Replacement lamps and quartz sleeves
are sold under the following model numbers:
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
Figure 16
Figure 18
Figure 17
Figure 19

8
7. Re-pressurize the system by slowly opening the water inlet
valve (Figure 20).
8. Check the system for any leaks.
9. Plug Controller into the electrical outlet (Figure 21).
10. Ensure that the UV lamp is operating – the green power LED
light should be illuminated, the red lamp failure LED light
should be off and no audible alarm should be active.
11. The display will show the number of days until lamp replacement is required. If a new lamp was installed, press and hold
the button on the Controller for 10 seconds to reset the lamp-life countdown timer.
12. Allow UV lamp to warm up for a minimum of 2 minutes before flushing water through the UV chamber.
Lamp Installation and Replacement (continued):
Any mineral deposits or sediment build-up on the quartz sleeve will affect the system performance by decreasing the UV light
transmitted through the quartz sleeve into the water column.
The proper maintenance and replacement of the pre-filtration required for the UV system will reduce the accumulation of mineral
and sediment residue on the quartz sleeve. The quartz sleeve may be cleaned with a commercially available, non-abrasive, acidic
scale remover and a lint free cloth. Cleaning of the quartz sleeve should be done on a regular basis to ensure maximum system
performance. The amount of cleaning required will vary depending upon local water conditions and system pre-filtration.
All traces of the cleaning solution must be fully removed from the the quartz sleeve before it is reinstalled in the system.
Care should be taken to prevent any cleaning fluid from coming into contact with the inside surface of the quartz sleeve.
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins

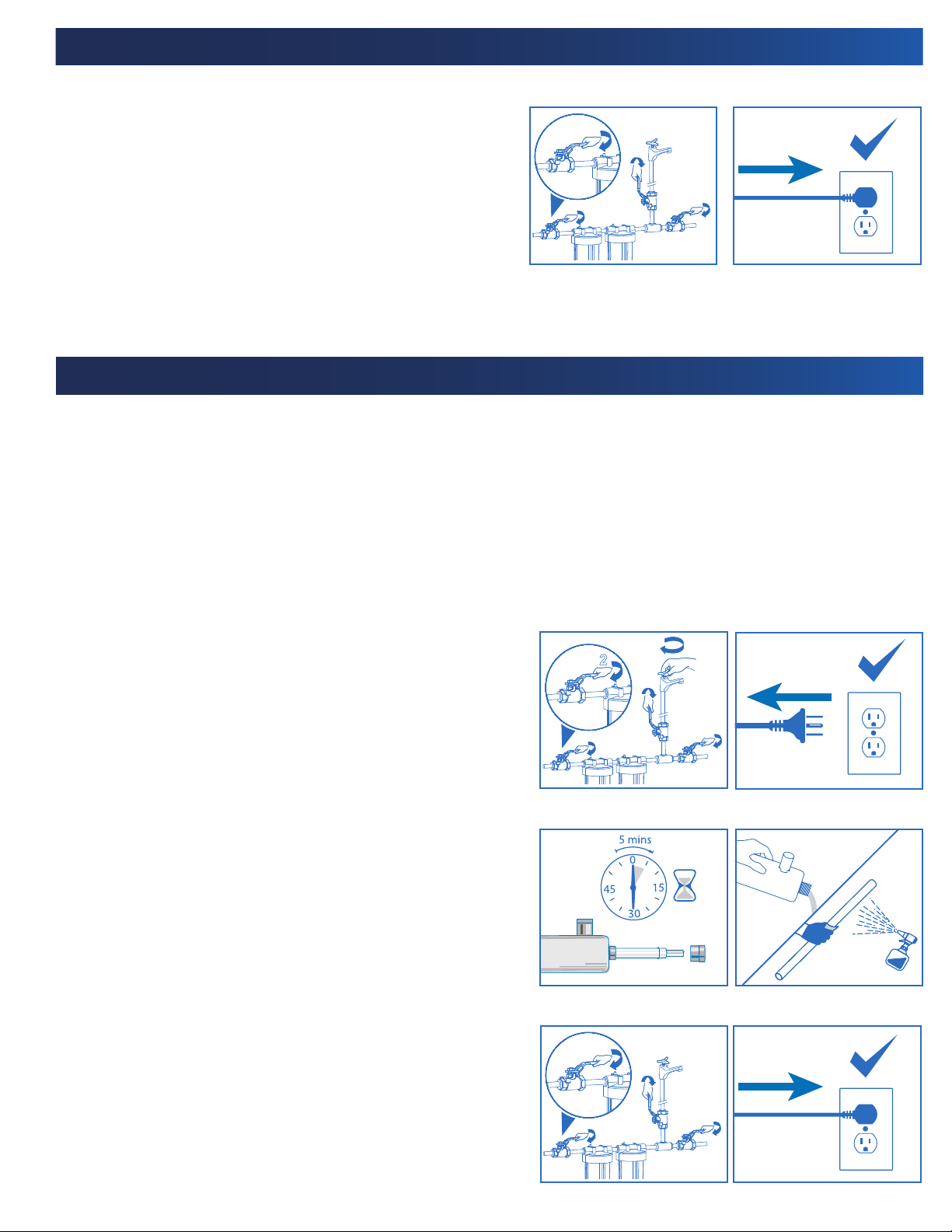

Quartz Sleeve Installation and Replacement:
1. Depressurize UV chamber by turning off the inlet water supply and
open valve downstream of system. Then close outlet valve (Figure 22).
2. Unplug the Controller from the electrical outlet (Figure 23).
3. Allow at least 5 minutes for lamp to cool before removing (Figure 24).
4. Remove the VuCap®from the UV chamber and carefully
disconnect the UV lamp from the lamp connector harness.
5. Carefully remove the UV lamp from the quartz sleeve by gently
rotating the lamp free. Be sure to hold the lamp only by the
ceramic ends.
6. Drain water from the Stainless Steel UV Chamber.
7. Remove the retaining nut securing the quartz sleeve into the
UV chamber.
8. Remove the quartz sleeve sealing O-ring.
9. Remove the quartz sleeve and clean as noted above (Figure 25).
10. Insert quartz sleeve into the UV chamber. Quartz sleeves should
be replaced every 3 years for optimal performance.
11. Insert UV lamp into the quartz sleeve and attach the connector.
12. Slowly refill the UV chamber by opening the water supply just
enough to fill the chamber with water (Figure 26).
13. Check the system for any leaks.
14. Apply power to the UV system (Figure 27).
15. Ensure that the UV lamp is operating by verifying the
Controller green LED indicator is on and display is operational.
Figure 20
Figure 22
Figure 24
Figure 26
Figure 23
Figure 25
Figure 27
Figure 21

9
Troubleshooting Guide:
Problem Possible Cause Solution
Warm water output Water sitting in UV reaction chamber
and heating up due to infrequent use Run tap for a short period of time.
Unit leaking water
Misaligned or cross-threaded
connections on inlet/outlet ports
Reinstall to ensure a solid connection with ports. Inlet/outlet threads on
UV chamber are NPT type and require thread sealant.
Excessive water pressure Install pressure regulator ahead of system.
Water hammer* causing pressure
spikes Install a water hammer arrestor in system.
Improperly sealed quartz sleeve o-ring Re-align, apply o-ring grease and re-tighten retaining nut.
No power to UV lamp when system
is plugged in GFCI wall socket is tripped
Reset, following manufacturer’s instructions provided with the outlet.
Check socket with other appliances.
Ensure UV chamber is grounded.
Ensure all electrical ports/connections are dry.
System has power but UV lamp
is not coming on (visible/audible
alarm activated)
Lamp not installed correctly Ensure lamp is installed correctly with electrical fitting (must be snug).
Lamp failure Replace UV lamp.
System is vibrating
Not mounted securely Secure fasteners.
Water hammer* causing vibrations Install a water hammer arrestor in system.
Excessive heat generated
Not being allowed sufficient space for
cooling Clear space for cooling (min. 6-12” / 15-30 cm clearance around unit).
Operated in an excessive ambient
temperature Unplug unit until temperature is within ambient operating conditions.
Water temperature is too high Ensure treatment is on cold water side only (prior to heating of water).
Should service be required or you have any questions regarding how to use your PUR product, please contact Customer Service at:
1-877-447-4768 or [email protected]
Manufactured and warranted by GHP Group Inc.
USA: 6440 W. Howard St. Niles, IL 60714-3302
Canada: 271 Massey Rd. Guelph, Ontario, N1K 1B2
*Water hammer: Sudden closure of a control valve or stopping of a pump produces excessive pressure surges in a pipeline. These pressure surges can
cause significant damage to equipment and/or appliances directly attached to the water line. Water hammer is usually noted due to the characteristic
banging sounds when valves on the line are suddenly closed. Water hammer conditions must be immediately remedied, and damage to systems as a result
of this condition are not covered under warranty.

10
Class B System:
This system conforms to NSF/ANSI Standard 55 and CSA B483.1 for the
supplemental bactericidal treatment of disinfected public drinking water or
other drinking water that has been tested and deemed acceptable for human
consumption by the state or local health agency having jurisdiction. The sys-
tem is only designed to reduce normally occurring non-pathogenic nuisance
microorganisms. Class B systems are not intended for the disinfection of
contaminated water.
Always install and operate the unit in an environment where both air and wa-
ter temperature will normally range between 36°F (2°C) and 104°F (40°C).
See instruction manual for use conditions.
Lamp should be replaced every year (9000 Hrs.) Electronic Controller has
built in 365 day countdown timer.
NSF Data Tags:
You must attach the following Class B tag to the UV system.
Warranty:
Limited Warranty:
This limited warranty is extended to the original retail purchaser of this filtration system and warrants against any defect in material and workmanship for
a period of one (1) year from the date of retail sale. GHP Group, Inc., at its option, will either provide replacement parts or replace the unit, when properly
returned to the retailer where purchased within one (1) year of retail purchase. (Shipping costs, labor costs, etc. are the responsibility of the purchaser.)
Duties of the Owner:
This filtration system must be installed and operated in accordance with the written instructions furnished with this system. This warranty shall not excuse
the owner from properly maintaining this unit in accordance with the instructions. A bill of sale, canceled check or payment record must be kept to verify
purchase date and establish warranty period. Original carton should be kept in case of warranty return of the unit.
What is Not Covered?
1. Damage caused by misuse, installation or use contrary to the owner’s manual and safety guidelines.
2. Use of this product where water is microbiologically unsafe or of unknown quality.
3. Damage caused by a lack of normal maintenance and cleaning.
4. Use of non-OEM parts or accessories.
5. Damage caused in transit. Freight charges on warranty parts or products to and from the factory shall be the responsibility of the owner.
THIS LIMITED WARRANTY IS GIVEN TO THE PURCHASER IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE
WARRANTIES OF MERCHANTABILITY OF FITNESS FOR A PARTICULAR PURPOSE. THE REMEDY PROVIDED IN THIS WARRANTY IS EXCLUSIVE AND IS GRANTED IN
LIEU OF ALL OTHER REMEDIES. IN NO EVENT WILL GHP GROUP. INC. BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.
Some states/provinces do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. Some states/provinces
do not allow the exclusion or limitation of incidental or consequential damages so the above limitation or exclusion may not apply to you.
Claims Handled as Follows:
1. Contact your retailer and explain the problem.
2. If the retailer is unable to resolve the problem, contact our Customer Service Dept. detailing the system model, the problem, and proof of date of purchase.
3. A representative will contact you. DO NOT RETURN THE UNIT TO GHP GROUP, INC. unless instructed by our Representative, or with written authorization.
This warranty gives you specific legal rights and you may also have other rights that vary from state/province to state/province.
Product Registration:
To register your product, please visit: ghpgroupinc.com/product-registration.html and complete within (14) days of purchase.
Warning: This Product can expose you to chemicals including Diisononyl phthalate (DINP)
which is known to the State of California to cause cancer and Mercury Compounds which is
known to the State of California to cause reproductive harm.
For more information go to www.p65Warnings.ca.gov
In the event of a broken UV lamp, there may be possible exposure to mercury.
There are no known health hazards from mercury within an intact UV lamp.
After handling the electrical power cord, please wash your hands.

11
Product Notes:

© 2021 Tous droits réservés.
PUR est une marque déposée dont l’utilisation est autorisée en vertu d'une licence accordée par Helen of Troy Limited.
Manuel du
propriétaire
PUV15S
PUV25S
PUV15H
PUV25H
Désinfection de l’eau aux rayons ultraviolets
pour la maison entière

13
Précautions de sécurité :
AVERTISSEMENT : L’installation de ce système aux rayons ultraviolets (UV) doit se conformer à toutes les lois
et tous les règlements de plomberie et de services électriques étatiques, provinciaux ou régionaux en vigueur.
L’installation par un plombier agréé est recommandée. Respectez toujours les avertissements et les
instructions de sécurité suivants pour éviter toutes blessures ou tout dommage matériel.
DANGER : La lampe à l’intérieur de l’appareil émet des rayons UV pouvant causer des blessures irréparables à
la peau et aux yeux. Ne regardez jamais la lampe pendant que l’appareil est en marche.
• N’utilisez jamais votre système UV à moins qu’il n’ait d’abord été correctement mis à la terre afin d’éviter tout risque de choc
électrique.
• Pour éviter tout choc électrique, ne branchez pas le système UV dans une prise qui n’est pas équipée d’un disjoncteur
différentiel de fuite à la terre (DDFT/GFCI).
• Débranchez toujours le cordon d’alimentation avant d’installer, de nettoyer ou d’effectuer d’autres travaux d’entretien de
l’appareil.
• Fermez toujours votre arrivée d’eau avant d’effectuer tout entretien de l’appareil.
• N’essayez pas de réparer cet appareil à moins d’être un technicien de service agréé, sinon vous pourriez vous blesser ou
gravement endommager l’appareil.
• N’utilisez jamais cet appareil dans un environnement riche en oxygène ou à moins de 6 pieds (2 mètres) de toute source
d’oxygène.
• Si les températures tombent en dessous du point de congélation (0° C/32° F), videz toute l’eau de l’appareil, égouttez-le et
débranchez toute la plomberie et bouchez les ouvertures d’entrée et de sortie.
• N’essayez pas d’installer votre système UV, de l’utiliser, de le nettoyer ou d’effectuer un entretien sans avoir lu et bien compris
tous les avertissements et les instructions de sécurité contenus dans ce manuel et sur les étiquettes apposées sur le système.
• N’essayez pas de démarrer le système UV s’il a été visiblement endommagé. Prenez le temps de l’inspecter attentivement pour
vous assurer qu’il n‘y ait pas de dommages physiques avant de l’utiliser.
• Ne démarrez pas l’appareil si le système est humide ou s’il y a des fuites visibles.
• Le système UV est conçu pour une utilisation à l’intérieur uniquement et ne doit pas être exposé à l’extérieur.
• Installez et utilisez toujours l’appareil dans un environnement où la température de l’air et de l’eau se situe entre 36 °F (2 °C)
et 104 °F (40 °C)..
Précautions de sécurité..........................................................13
Aperçu du produit...................................................................14
Outils requis pour l’installation..............................................14
À propos de votre système......................................................15
Conditions de fonctionnement ...............................................15
Instructions d’installation...............................................15 - 17
*Accessibilité, orientation et raccords...............................15
*Ligne de dérivation et vanne de vidange optionnelles .....16
*Installation horizontale....................................................16
*Installation verticale optionnelle .....................................16
*Installation du système ...................................................17
Désinfection du système de distribution de l’eau domestique18
Fonctionnement et entretien ..................................................18
Installation et remplacement de la lampe ......................19 - 20
Installation et remplacement de la gaine de quartz.............. 20
Guide de dépannage ..............................................................21
Étiquettes de données NSF.....................................................22
Garantie.................................................................................23
Table des matières :
Le système UV a été testé et certifié selon les normes NSF/ANSI 55 et CSA B483.1 pour le traitement bactéricide supplémentaire
de l’eau potable publique désinfectée ou d’autres eaux potables qui ont été testées et jugées acceptables pour la consommation
humaine par l’État ou l’organisme local de santé en vigueur. Le système est uniquement conçu pour réduire les micro-organismes
nuisibles non pathogènes qui sont naturellement présents. Les systèmes de classe B ne sont pas destinés au traitement de l’eau
contaminée.

14
Le système de traitement de l’eau UV a été conçu pour respecter des normes strictes et a subi un contrôle de la qualité à l’usine
avant d’être emballé. Veuillez consulter ce manuel dans son intégralité pour obtenir une explication détaillée du fonctionnement
de l’appareil et vous assurer que les composants suivants sont inclus. Pour que le système fonctionne de manière optimale, il
faut acheter tous les composants de rechange directement auprès d’un concessionnaire autorisé ou en ligne à www.ghpgroupinc.
com. L’utilisation de composants achetés auprès d’autres vendeurs entraînera une annulation de la garantie et pourrait réduire les
capacités de l’appareil.
Aperçu du produit :
ART. Description QTÉ
A Cordon d'alimentation 1
B Contrôleur électronique 1
C Lampe UV 1
D Manchon de quartz 1
E Chambre de réaction UV en acier inoxydable 1
ART. Description QTÉ
F Le manuel du propriétaire 1
G Restricteur de débit 1
H Vis murales 2
I Ancres murales 2
J VuCap®1
K Pinces de montage de cylindre UV 2
L Écrou de retenue 1
M Joint torique d'étanchéité de manchon en quartz 1
Outils requis pour l’installation :
Lunettes de
protection
Clé
réglable
Pinces Tournevis
Phillips
Couteau
utilitaire
Ruban à
mesurer
Perceuse et
forets
A. B.
C. H.
F.
I.
G.
D. J. K.
E. L. M.
AVERTISSEMENT : Les lampes doivent être remplacées après 12 mois de vie afin d’assurer une désinfection
adéquate de votre eau. Nettoyez fréquemment la gaine de quartz pour obtenir une performance optimale.
Un préfiltre nominal d’au moins 5 μ est recommandé en amont (avant) du point d’installation du système UV. Comme l’efficacité
du système UV dépend de la pénétration de la lumière UV dans le courant d’eau, les particules présentes dans l’eau peuvent
diminuer la capacité de désinfection, et potentiellement contaminer l’eau. Un préfiltre de 5 microns et un filtre à carbone de 5
microns sont donc fournis avec le système (systèmes de filtration vendus séparément).

15
* Débit maximal selon la norme NSF/ANSI 55 de classe B
Système testé et certifié par NSF International selon les normes NSF/ANSI 55 et CSA B483.1 en matière de performance de désinfection, classe B.
Caractéristiques : Normes NSF/ANSI 55 de classe B et CSA B483.1
Numéro de modèle : PUV15S PUV25S PUV15H PUV25H
Débit GPM US (LPM)* 7,4 (28,2) 12,3 (46,6) 15,5 (58,7) 25,6 (96,9)
Dimensions
Contrôleur 8po x 2po x 3po( 20,3cm x 5,1cm x 7,6cm)
Diamètre de la chambre 3,5po (8,9 cm) 3,5po (8,9 cm) 3,5po (8,9 cm) 3,5po (8,9 cm)
Longueur de la chambre 18,5po (47 cm) 28po (71,1 cm) 18,5po (47 cm) 28po (71,1 cm)
Taille de l’ouverture I/E 3/4po FNPT - 1,0po MNPT
Pression de fonctionnement 15-125psi (103-862kPa)
Électrique
Voltage 100-240, 50/60Hz
Consommation électrique (W) 21 35 46 67
Watts de la lampe (W) 17 30 40 60
Matériau de la chambre 304SS
À propos de votre système :
Conditions de fonctionnement :
La qualité de l’eau aura une incidence sur la performance de votre système UV. Les niveaux suivants devraient être utilisés comme
ligne directrice pour les exigences en matière de prétraitement de l’eau entrante avant le traitement UV :
Si vous utilisez des eaux de surface non traitées ou des eaux souterraines non traitées comme source d'eau alors l’approvisionnement
en eau pour la consommation doit être validé par l’organisme de santé provincial, national ou local en vigueur.
Si les résultats des tests indiquent que : (1) l’un des niveaux de contaminants ci-dessus est excessif ou (2) les normes de santé en
vigueur en ce qui concerne l’eau potable ne sont pas respectées, des dispositifs supplémentaires de prétraitement de l’eau doivent
être mis en place pour éliminer tous les contaminants présentant des risques pour la santé. L’eau non municipale devrait être
testée régulièrement afin d’assurer l’efficacité du traitement.
Fer .................................................< 0,3 ppm (0,3 mg/L)
Turbidité ........................................< que 1 NTU
Tanins ............................................< 0,1 ppm (0,1 mg/L)
Manganèse ....................................< 0,05 ppm (0,05 mg/L)
Dureté ...........................................< 120 ppm (7 grains par gallon)
Transmission UV ............................> 75 %
Instructions d’installation :
Installez toujours votre système UV dans un endroit qui offre suffisamment d’espace pour accéder à et pour retirer la lampe et
la gaine de quartz de la chambre UV. Pendant l’entretien, il peut être nécessaire d’enlever la lampe UV et la gaine de quartz. Un
dégagement minimum de 16 po (41 cm) doit être prévu. Comme le système UV génère de la chaleur pendant l’utilisation, assurez-
vous bien qu’aucun élément combustible n’entre en contact avec le système ou ne se situe à proximité de ce dernier. Il est recom-
mandé de laisser un espace libre d’au moins 6 po (15 cm) tout autour du système UV pour aider le refroidissement de l’appareil.
Cela prolongera aussi la durée de vie de l’appareil. Installez les contrôleurs électroniques dans des zones où ils ne seront pas
mouillés pendant l’entretien ou à partir de la condensation provenant des tuyaux en cuivre, etc.
Accessibilité, orientation et raccords :

16
Instructions d’installation (suite) :
Le diagramme ci-dessous montre l’installation d’un système de désinfection typique et les composants facultatifs qui peuvent
être utilisés dans son installation. L’utilisation d’un dispositif de dérivation est recommandée dans le cas où le système nécessite
un entretien séparé. Pour éviter une contamination possible de l’eau dans la tuyauterie, ce qui peut présenter un danger pour la
santé, n’utilisez pas la conduite ou la vanne de dérivation si votre source d’eau est de l’eau non traitée de surface ou souterraine.
Si votre source d’eau est de l’eau municipale traitée, l’utilisation de la conduite et de la vanne de dérivation maintiendra un flux
non-interrompu d’eau traitée en cas de dysfonctionnement du système. L’installation d’une vanne de vidange, bien qu’elle ne soit
pas nécessaire, permettra au technicien de service de vider le système d’eau avant d’effectuer un service sur l’appareil.
Conduite de dérivation et vanne de vidange optionnelles :
Entrée
d’eau
Sorties
d’eau
Sorties
d’eau
Sorties
d’eau
Sorties
d’eau
Vannes de dérivation
optionnelles
Filtre à
sédiments
optionnel
Filtre de
carbone
optionnel Chambre UV
Contrôleur
électronique Sorties d’eau
traitée
GFCI
Installation verticale optionnelle :
Installation horizontale :
Installation verticale :Installation horizontale :
• Les systèmes UV PUR® peuvent être installés en position verticale avec
l’ouverture de sortie en haut du système afin d’éliminer tout air emprisonné
et avec l’ouverture d’entrée en bas du système, comme le montre le dia-
gramme.
• Assurez-vous que le contrôleur est bien sec et loin de toute condensation.
Utilisez des boucles d’égouttement pour empêcher l’humidité de couler sur
le harnais de la lampe ou sur le cordon d’alimentation et dans le contrôleur.
Le contrôleur électrique doit rester sec.
• Avant l’installation, retirez les bouchons de protection des ouvertures
d’entrée et de sortie de la chambre de réaction UV.
Sorties
d’eau
traitée
Entrée
d’eau
Chambre
UV
GFCI Contrôleur
électronique
Boucles
d’égouttement

17
1. Choisissez un emplacement approprié et assurez-vous que le montage du système UV
peut se faire dans le bon sens. Afin d’installer ou d’enlever la lampe UV et la gaine de
quartz de la chambre en acier inoxydable, assurez-vous que le dégagement minimum est
le double de la longueur totale de l’appareil (figure 1).
2. Attachez la pince de fixation à la structure d’installation à l’aide d’une vis appropriée
pour le poids et le matériau de la surface (figure 2).
3. Placez la chambre à réaction UV dans la pince de fixation et sécurisez-la (figure 3).
4. Installez toutes les conduites d’entrée/sortie dans le système (y compris toutes les
préfiltrations et vannes décrites ci-dessus).
5. Installez le contrôleur électronique dans un endroit sec près de la chambre de réaction UV.
Installez le cordon d’alimentation et le harnais de lampe à l’aide des boucles d’égouttement
pour empêcher l’humidité de couler le long du câble et dans le contrôleur (figure 4).
6. Assurez-vous que la gaine de quartz est intacte et que le joint torique, l’anneau de rétention
VuCap®, et l’écrou de rétention sont en position et sont bien serrés. Ne pas serrer excessive-
ment les écrous de rétention (figure 5).
7. Branchez les quatre broches de la lampe UV à la prise de lampe UV sur le contrôleur (figure 6).
8. Insérez la lampe UV dans la gaine de quartz et fixez le couvercle protecteur VuCap®(figures 7
et 8).
9. Ouvrez lentement les vannes d’alimentation en aval et en amont du système UV
et assurez-vous qu’il n’y a pas de fuites d’eau.
10.Branchez le contrôleur électronique à la prise murale et assurez-vous que l’écran
du contrôleur (indiquant la durée de vie de la lampe) et le voyant DEL vert
s'allument (figure 9). La lumière de la lampe UV doit également être visible à
travers le VuCap® mais elle peut ne pas être visible quand il y a beaucoup de
lumière dans la pièce.
Votre système de désinfection UV est maintenant prêt à être utilisé.
REMARQUE : Pour satisfaire aux exigences de la norme NSF 55, le limitateur
de débit inclus dans le système UV doit être utilisé pour contrôler le débit
d’eau dans la chambre UV. Le limitateur de débit est conçu pour se brancher
sur les orifices d’entrée ou de sortie à l’aide d’un ruban d’étanchéité Téflon
sur les raccords NPT. Dans la plupart des cas, le système doit avoir une vanne
d’arrêt manuelle à l’entrée. L’eau coule dans la direction de la flèche située
sur l’étiquette du limitateur de débit.
AVERTISSEMENT : Lors de la manipulation des lampes UV et des gaines de
quartz, utilisez toujours des gants souples ou un chiffon pour éviter les dépôts
d’huile à la surface. Les dépôts d’huile provenant de vos mains peuvent créer
des points chauds sur la surface qui peuvent entraîner une défaillance
prématurée de la lampe.
Instructions d’installation (suite) :
Installation du système :
Longueur totale de l’appareil
Dégagement minimum = 2X la longueur de l’appareil
Longueur totale de l’appareil
Dégagement minimum = 2X la
longueur de l’appareil
Boucles
d’égouttement
2" 3"
Si votre appareil n’est utilisé que de façon saisonnière, il doit être entreposé correctement pendant l’hiver ou lorsqu'il n'est pas
utilisé. Débranchez votre appareil et videz toute l’eau du système.
Avant de rebrancher le système, il est fortement recommandé de désinfecter le réseau d’eau domestique.
Figure 1
Figure 2
Figure 3
Figure 4
Figure 9
Figure 5 Figure 6 Figure 7 Figure 8

18
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
1. Prenez connaissance des différentes vannes d’arrêt dans votre
système. Il est important de comprendre quelles positions de vanne
vous permettent d’isoler le système UV.
2. Fermez l’approvisionnement principal en eau en amont de tout
boîtier de filtre, et dépressurisez les conduites d’eau domestique.
REMARQUE : La configuration du système de plomberie peut
varier. Par conséquent les images sont fournies seulement
comme référence visuelle.
3. Fermez les vannes nécessaires pour isoler les préfiltres UV (figure 10).
Retirez la cartouche de filtre la plus proche du système UV (figure 11).
Remplissez le puisard de 1 à 2 tasses d’eau de Javel domestique (5,25 %).
4. Réinstallez le puisard (sans filtre) et pressurisez de nouveau le sys-
tème lentement (figure 13). Ouvrez chaque robinet et laissez couler
l’eau froide jusqu’à ce que vous puissiez sentir le chlore dans
l’eau. Fermez le robinet et répétez cette procédure avec tous les
autres robinets de la maison, y compris les robinets d’eau chaude.
Assurez-vous d’effectuer cette procédure pour tous les robinets ex-
térieurs, les pommes de douche et les conduites de lave-vaisselle/
machine à laver.
5. Laissez le produit dans les conduites pendant au moins 30 minutes (figure 14).
6. Réinstallez la cartouche du préfiltre et rincez chaque conduite d’eau comme
décrit ci-dessus jusqu’à ce que vous ne sentiez plus d’odeur de chlore
(figure 15).
REMARQUE : L’ajout d’un produit de désinfection contenant
du chlore dans un chauffe-eau qui a été alimenté dans le
passé avec de l’eau dure non traitée avec des niveaux élevés de contaminants (fer, manganèse et d’autres
matières organiques, etc.) entraînera l’oxydation de ces contaminants. Si vous pensez que ces conditions peu-
vent s’appliquer à votre installation, un rinçage complet du réservoir d’eau chaude doit être fait pour éviter que
les composants oxydés n’entrent dans les conduites d’eau.
AVERTISSEMENT : N’essayez jamais d'effectuer un entretien sur le système UV à moins d’être un
technicien agrée, car vous pourriez endommager le système.
Désinfection du système de distribution de l’eau domestique :
Fonctionnement et entretien :
La procédure suivante est recommandée lorsque vous utilisez de l’eau non municipale. Pour les systèmes installés dans un réseau
d’eau municipal, la désinfection de la tuyauterie se fait à la discrétion de l’utilisateur. Pour désinfecter le système de distribution,
procédez comme suit. Assurez-vous que le système UV reste allumé pendant tout le processus :
Le système UV doit être allumé en permanence pour assurer la protection de votre système d’eau. Pendant le fonctionnement normal
du système, le voyant DEL vert du contrôleur sera allumé et l’écran indiquera le nombre de jours restants avant de devoir remplacer la
lampe. Lorsque l’appareil n’est pas utilisé, il est normal que la température de l’eau dans la chambre en acier inoxydable augmente. Il
faut simplement rincer la conduite d’eau pour que la température retombe. Dans un environnement humide, vous pourriez remarquer la
présence de gouttes de condensation ou de gouttelettes d’eau à la surface de la chambre de réaction UV. La formation de condensation
dans des conditions de grande humidité est normale. Ne laissez pas la condensation couler sur le contrôleur. Les instructions suivantes
ont été fournies pour vous aider à effectuer un entretien général du système, un remplacement de la lampe UV et un nettoyage/remplace-
ment des gaines de quartz. Toutes les autres réparations du système doivent être effectuées par un plombier ou un technicien agréé.
Il est absolument essentiel que le système de distribution d’eau soit
entièrement vidé de tout résidu de chlore avant d’utiliser le système.
SOYEZ EXTRÊMEMENT PRUDENT car le niveau de chlore dans le
système est environ 25 à 50 fois supérieur au niveau de chlore dans
l’eau municipal. Ceci est nécessaire pour la désinfection de la tuy-
auterie domestique. Il est extrêmement important que les procédures
de rinçage appropriées soient suivies pour tous les robinets avant
l’utilisation du système.
Figure 10
Figure 12
Figure 14
Figure 11
Figure 13
Figure 15

19
Installation et entretien de la lampe :
AVERTISSEMENT : La lampe chauffe après une utilisation continue et peut vous brûler si vous la touchez.
Débranchez l’appareil et laissez la lampe refroidir pendant au moins 5 minutes avant de la retirer. N’allumez
pas la lampe UV à l’extérieur de la chambre UV. La lampe de l’appareil émet une puissante lumière à rayons
ultraviolets qui peut causer des dommages permanents à la peau et aux yeux. Ne regardez jamais la lampe
directement lorsque l’appareil est allumé. Manipulez la lampe UV seulement en touchant les extrémités. Ne
touchez pas la surface en verre de la lampe UV avec vos doigts. Si la surface de la lampe devient sale, utili-
sez un chiffon propre sans peluche et de l’alcool isopropylique pour enlever toute saleté.
Votre système de désinfection UV est doté d’un indicateur de défaillance de la lampe qui est visible et audible. En cas de défail-
lance de la lampe UV, le voyant DEL rouge clignotera et vous entendrez un bip sonore qui proviendra du contrôleur électronique de
l’appareil. Le compte à rebours indiquant la durée de vie de la lampe cessera de diminuer lorsqu’il est en mode alarme. Veuillez
noter que si ces conditions se produisent et que vous utilisez une source d’eau non municipale, vous devrez immédiatement ar-
rêter d’utiliser cette eau comme source d'eau potable jusqu’à ce que la lampe soit remplacée et que la désinfection de toutes les
conduites de distribution soit terminée.
La lampe à rayons ultraviolets a une durée de vie approximative d’un an (9 000 heures). La lampe UV continuera à fonctionner au-
delà de 9 000 heures, mais la production UV diminue rapidement au-delà de 9 000 heures et la lampe UV peut ne plus désinfecter
adéquatement votre approvisionnement en eau. Le compte à rebours de 365 jours affiche le nombre de jours restants jusqu’à ce
que le remplacement de la lampe soit nécessaire. Lorsque le compte à rebours affiche 0 jours restants, une alarme sonore inter-
mittente sera activée et l’alarme « A3 » sera affichée sur l’écran. Afin de vous laisser le temps de vous procurer une lampe UV de
remplacement, vous pouvez mettre l’alarme sonore en mode silencieux pendant 7 jours en appuyant et en maintenant le bouton
sur l'écran pendant 2 à 5 secondes. Après 7 jours, l’alarme retentira à nouveau si la lampe n’a pas été remplacée. Vous pourrez la
mettre en mode silencieux 4 fois maximum. Cela vous donne jusqu’à 28 jours pour vous procurer une lampe UV de remplacement.
Après 4 fois, l’alarme ne peut plus être mise en mode silencieux. Elle retentira jusqu’à ce qu’une lampe de remplacement soit
installée et jusqu’à ce que le compte à rebours indiquant la durée de vie de la lampe soit remis à 365 jours.
Numéro de modèle Contrôleur Combo Lampe/Gaine
PUV15S BA-40S PUVLQS17S
PUV25S BA-40S PUVLQS30S
PUV15H BA-95H PUVLQS40H
PUV25H BA-95H PUVLQS60H
1. Dépressurisez la chambre UV en fermant l’alimentation en eau
et la vanne ouverte en aval du système. Fermez ensuite la vanne
de sortie (figure 16).
2. Débranchez le contrôleur de la prise électrique (figure 17).
3. Laissez refroidir au moins 5 minutes avant de retirer la lampe
(figure 18).
4. Retirez le VuCap®de la chambre UV et déconnectez la lampe UV
du harnais du connecteur de la lampe avec soin (figure 19).
5. Retirez soigneusement la lampe UV de la gaine de quartz en fai-
sant tourner doucement la lampe jusqu’à ce qu’elle soit libérée.
Assurez-vous de tenir la lampe seulement par les extrémités en
céramique.
6. Insérez doucement la nouvelle lampe UV dans la gaine de quartz
et attachez le harnais de connecteur de lampe à la lampe UV.
Les lampes UV et les gaines de quartz de rechange sont disponibles
auprès d’un concessionnaire agréé. Utilisez uniquement les lampes
et les gaines approuvées PUR® pour assurer une performance
optimale du système. Les lampes et les gaines de quartz de
rechange sont vendues sous les numéros de modèles suivants :
2
1
2
2
2
x2
2
1
2
2
2
0
30
15
45
30 mins
Figure 16
Figure 18
Figure 17
Figure 19
