QSC MH-1063 User manual

1
*TD-000180-00*
Cinema Mid-High Loudspeaker System User Manual
MH-1063 10” (254mm) mid, 2.5” (63mm) compression driver
MH-1075 10” (254mm) mid, 3.0” (75mm) compression driver
Introduction
The MH-1063 and MH-1075 “mid-high packs” provide the mid and high frequency
components of three-way screen channel loudspeaker systems for high performance
cinema applications. They were designed to operate with and be directly mounted on
QSC’s cinema low frequency enclosures.
Mid frequencies are reproduced with a 10” (254mm) high-efficiency, phase-ring
loaded driver mounted on a custom designed cinema horn. The high-frequency driver
is a large format, 2.5” (63mm, MH-1063) or 3.0” (75mm, MH-1075) titanium dia-
phragm compression driver mounted on a custom high-frequency cinema horn. The
high frequency horn is a low-distortion waveguide providing highly articulate dialogue
without coloration associated with conventional horn loudspeakers. Both horns fea-
ture broad horizontal and vertical coverage angles to ensure coverage of every seat in
the auditorium. The driver assemblies are mounted on an adjustable pan and tilt
bracket that has an integral aiming sight, simplifying installation.
The MH-1063 and MH-1075 loudspeakers include a driver protection and crossover
network to assure reliable operation. DC blocking capacitors protect against DC or
low-frequency signals that could damage an unprotected driver. Power limiter circuitry
protects the driver from over-powering and an 18dB/octave crossover seamlessly
blends the high and mid frequency elements. Outboard processing is required to form
the crossover between the LF and MH loudspeakers.
Bi-amp or tri-amp operation is possible using a selector switch mounted on the con-
nections panel. The bi-amp setting provides a passive crossover network between mid
and high drivers. Separate amplifiers and an active crossover are required for the low
frequency channel and the mid-high channel. Tri-amp setting disables the internal
mid-high crossover and each driver is driven independently by its own amplifier and
active crossover; one for the low, one for the mid, and one for the high frequencies.
The MH-1063 and MH-1075 components come pre-assembled to reduce field assem-
bly time. Three bolts are all that are required to secure the mid-high assembly to the
top of a QSC low frequency enclosure.
Install in accordance with QSC Audio Product’s instructions and a
licensed, professional engineer. Only use attachments, mounts,
accessories, or brackets specified by QSC Audio Products, Inc. Refer
all servicing to qualified personnel. Servicing is required when the
apparatus has been damaged in any way.
WARNING! Before placing, installing, rigging, or suspending any
speaker product, inspect all hardware, suspension, cabinets, trans-
ducers, brackets and associated equipment for damage. Any missing,
corroded, deformed or non-load rated component could significantly
reduce the strength of the installation, placement, or array. Any such
condition severely reduces the safety of the installation and should
be immediately corrected. Use only hardware which is rated for the
loading conditions of the installation and any possible short-term
unexpected overloading. Never exceed the rating of the hardware or
equipment. Consult a licensed, professional engineer when any
doubt or questions arise regarding a physical equipment installation. TD-000180-00 rev.C
© Copyright 2004, 2005, QSC Audio Products, Inc.
QSC® is a registered trademark of QSC Audio Products, Inc.
“QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number [phone] Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]

2
Settings
BI-AMP / TRI-AMP Operating Mode Selection
Set the operating mode selector switch to BI-AMP or TRI-AMP, depending on your application setup.
Mounting
Attaching to Low Frequency Enclosure
The mid-high loudspeaker assembly attaches to the top of the QSC low frequency cabinet with three 5/16-18 bolts, 0.75” long, with
lock washers. This hardware ships installed on the low frequency cabinet. We recommend the use of serviceable thread locking com-
pound when installing the bolts to prevent loosening due to vibration. Do not fully tighten the mounting hardware before aiming (see
below).

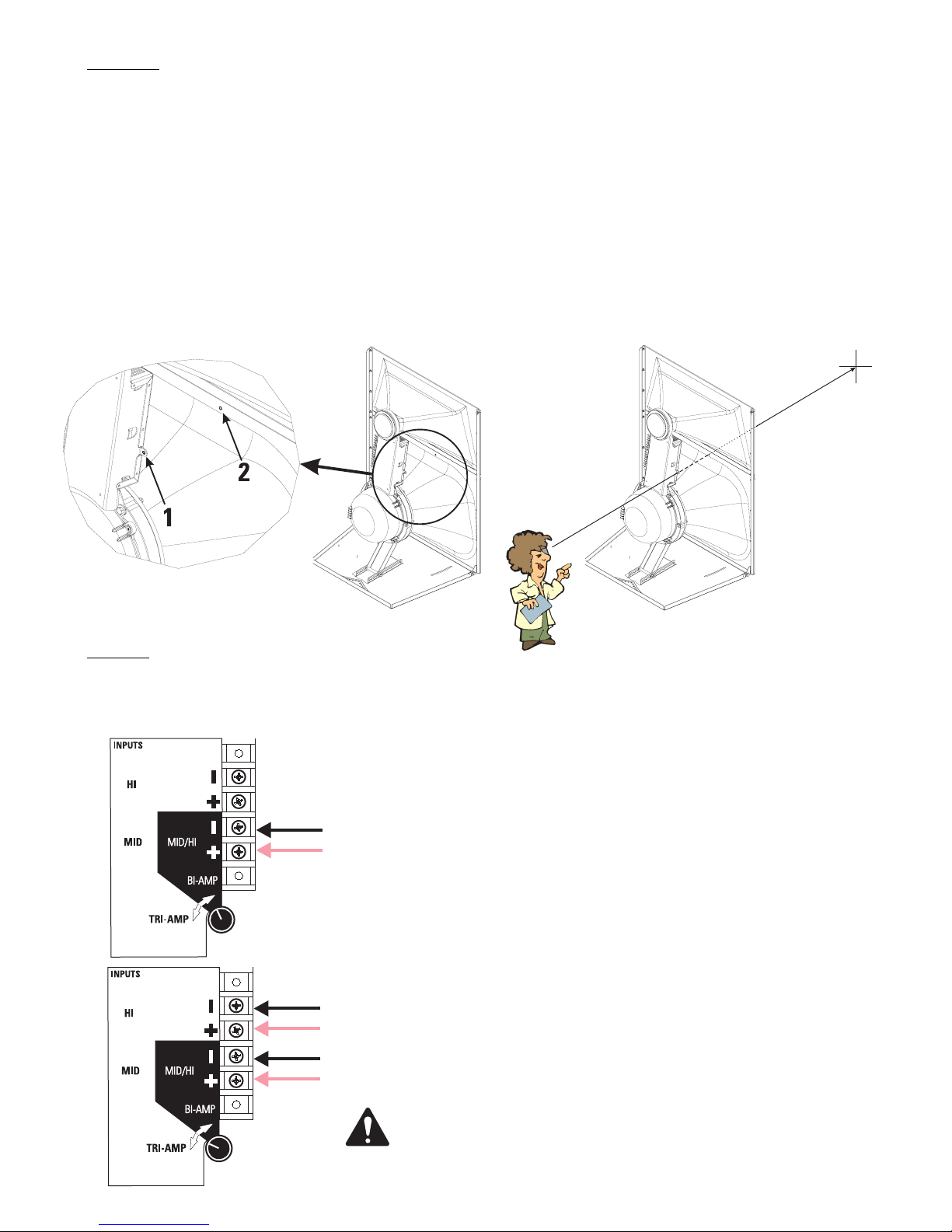

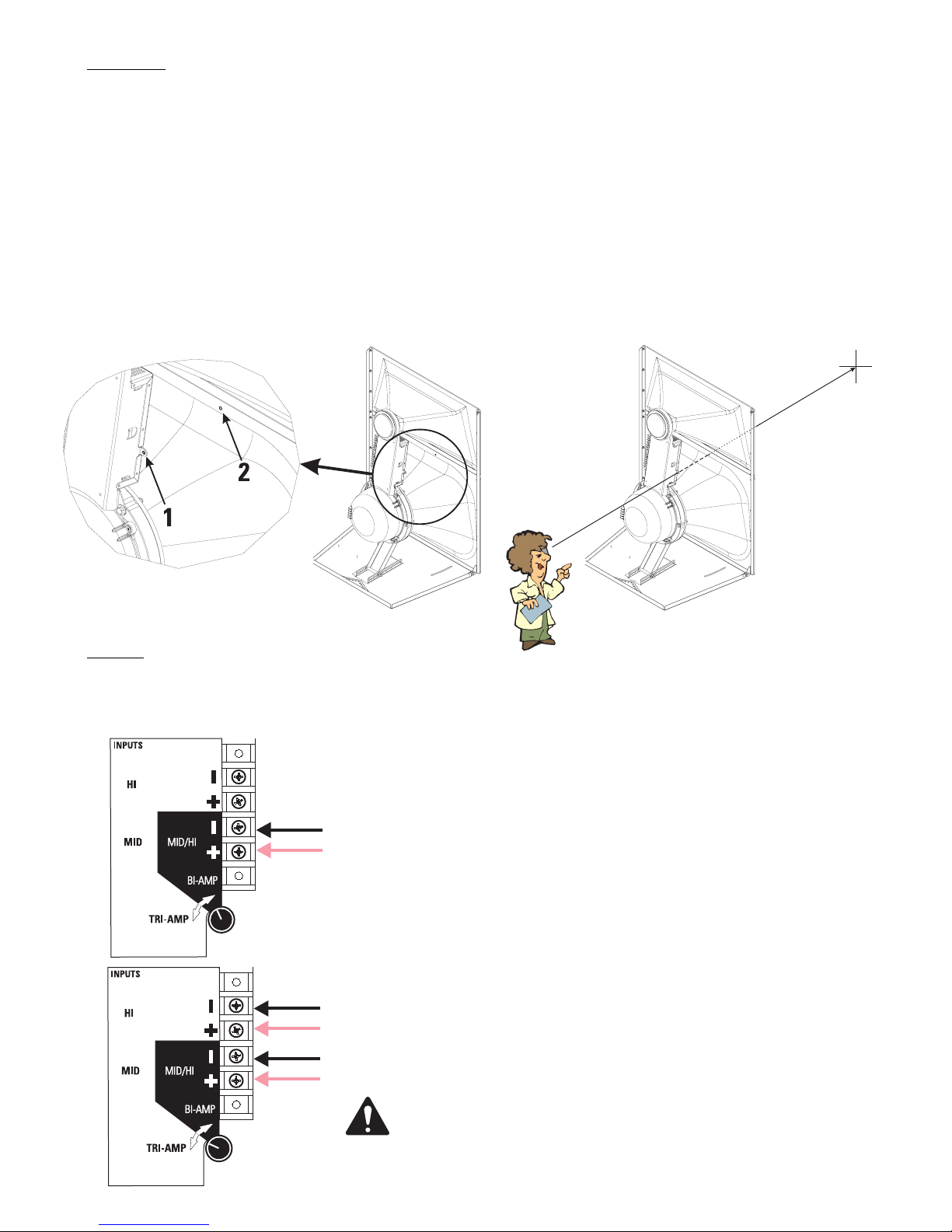

Aiming
Aim the horn in the horizontal plane (pan) before tightening the attachment hardware. Adjust the vertical tilt with the mid-high vertical
adjustment bracket. The mid-high assembly is equipped with an aiming sight to assist in achieving desired coverage quickly and easily.
For typical applications, the aim point should be the center seat in the back row of the auditorium. If the cinema screen has already
been installed, a flashlight placed at the desired aiming point can be seen through the screen perforations in a darkened auditorium.
Where the sight holes are located: How to use the sights:
Aim point:
BI-AMP-When set to BI-AMP, the MH-1063 and MH-1075 accepts mid-
high frequency signals on one set of inputs and uses an internal crossover
network between the mid- and high-frequency drivers. The signal applied
to the mid-high loudspeaker assembly must not contain low-frequency
content (below 200 Hz).
TRI-AMP- When set to TRI-AMP, the MH-1063 and MH-1075 accepts
separate mid- and high-frequency signals on two sets of inputs. The inter-
nal crossover network is bypassed and only the protective circuitry for the
H.F. driver remains. Each of the driver’s signals must have the appropriate
signal processing before operating.
Do not connect amplifiers directly to the driver inputs!
Always use the input terminal strip.

3
Connections
INPUT Terminals
The MH-1063 and MH-1075 have barrier strip screw terminals that accept up to #10 AWG (5.3mm2) stranded loudspeaker wire.
Observe proper polarity. Use the largest wire size and shortest wire length for the application.
OUTPUT Terminals
The OUTPUT terminals are factory-connected to the drivers. These terminals should ONLY be connected to their respective driver. Do
not connect signals to these terminals as all protection and equalization circuitry will be bypassed.
NOTE! Maintain proper loudspeaker connection polarity throughout the entire system for maximum performance.
Do not apply full range signal to the MH-1063 / MH-1075! There is a mid-high passive crossover for bi-amp mode
only. There is no crossover connected when operating in tri-amp mode. A protection network is always active. All
required signal processing must be done before the signal is applied to the loudspeaker. Do not connect any sig-
nal to the upper sets of OUTPUT terminals.

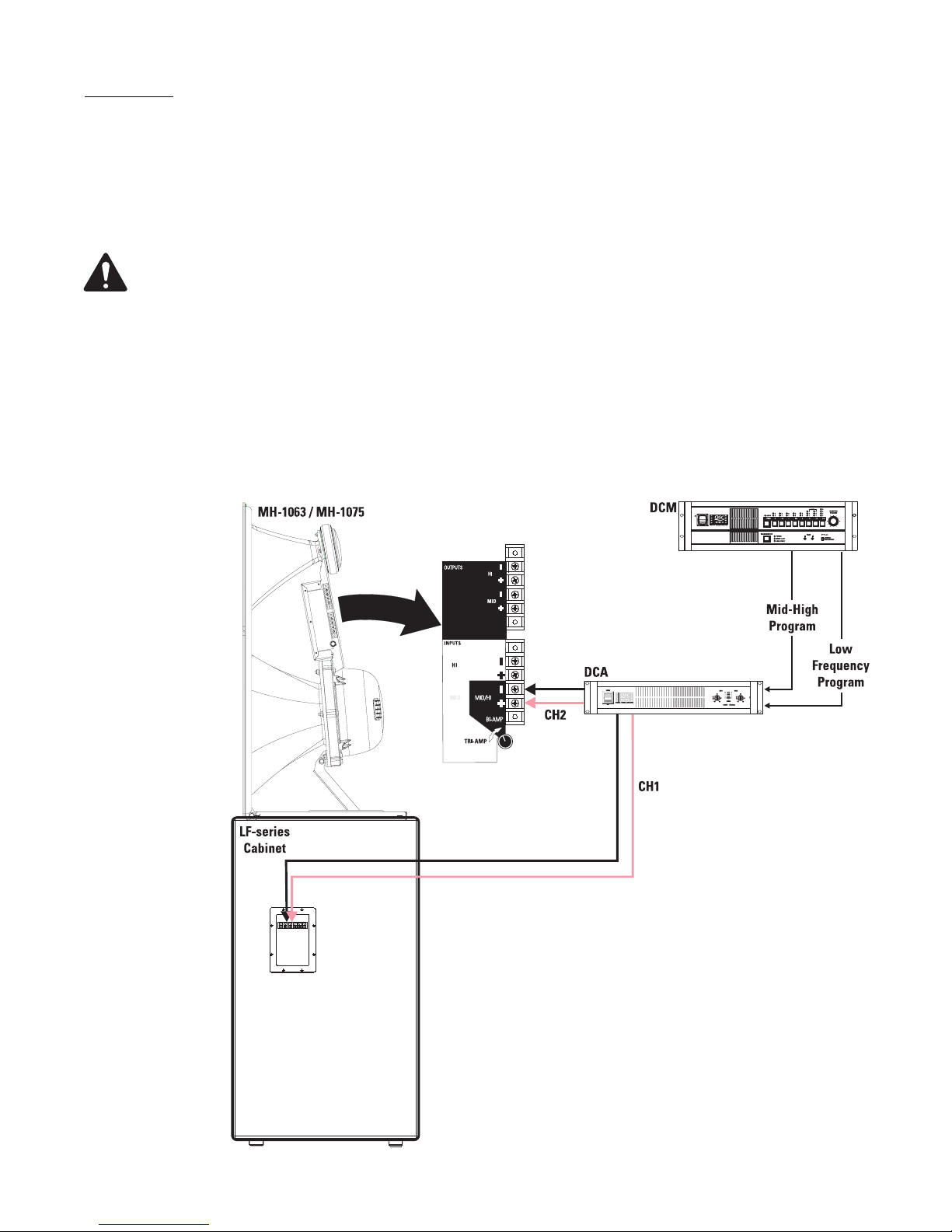

BI-AMP mode connections- Ensure the mode switch is set to BI-AMP, connect the input to the MH-1063 / MH-1075 to the lower
set of input terminals marked “BI-AMP + -”.
BI-AMP Mode- one
amplifier channel is used
for the low frequency
cabinet and one amplifier
channel for the mid-high
assembly. The MH-1063 /
MH-1075 mode switch is
set to BI-AMP. Active
crossovers are used
before amplification. The
mid-high assembly pro-
vides a passive crossover
between the mid and
high frequency drivers.

4
Connections (continued)
TRI-AMP mode connections- When the mode switch is set to TRI-AMP, connect the high frequency signal to the terminals marked
“INPUT HI + -” and the mid frequency signal to the terminals marked “INPUT MID + -”.
TRI-AMP Mode- one
amplifier channel is
used for the low fre-
quency cabinet, one
amplifier channel for
the mids, and one
amplifier channel for
the high frequencies.
The MH-1063 / MH-
1075 mode switch is
set to TRI-AMP,
bypassing the internal
mid-high passive cross-
over. Active or passive
crossovers are used
before amplification.
Power limiter and DC
blocking remain active.

5
MH-1063 Specifications (subject to change without notice)
Freq. Range 180 - 15k (-6dB, full space)
Nominal Coverage 90° horizontal X +20 to -30° vertical (50° total, adjustable mount provides for vertical plane adjustments.
The horizontal plane can be adjusted by altering mounting position on the low frequency enclosure before
tightening bolts.
DI: 9 dB (400 to 16k Hertz average)
Q: 8 (400 to 16k Hertz average)
Max. Output: [Tri-amp mode] Mid Freq. 135.5 dB SPL calculated peak, 1m, full space
[Tri-amp mode] High Freq. 131.5 dB SPL calculated peak, 1m, full space
[Bi-amp mode] 135 dB SPL calculated peak, 1m ,full space
Impedance: [Bi-amp mode] 8 ohms nominal
7.9 ohms minimum at 1500 Hertz
91 ohms maximum at 150 Hertz
Maximum Input Power [Tri-amp mode] Mid Freq. 275 W (AES method, 2 hrs.)
[Tri-amp mode] High Freq. 60 W (AES method, 2 hrs.)
[Bi-amp mode] 250 W (IEC method, 8 hrs.)
Sensitivity [Tri-amp mode] Mid Freq. 105 dB SPL, 1 watt, 1 meter
[Tri-amp mode] High Freq. 107.5 dB SPL, 1 watt, 1 meter
[Bi-amp mode] 135 dB SPL, 1 watt, 1 meter
Crossover Frequency [Tri-amp mode] 250 Hertz or higher, 24dB/octave and 1.7k Hertz, 24dB/octave
[Bi-amp mode] 250 Hertz or higher, 24dB/octave
Crossover Network 1.7k Hertz, 18 dB/octave electrical slope, HF driver power limiting circuit (never disrupts continuity). Swit-
chable operation between Bi-Amp and Tri-amp operation. Tri-amp setting removes crossover circuit from
signal, leaving power limiter and DC blocking capacitors.
Connectors Barrier strip screw terminals accept up to #10 AWG stranded wire. Four terminals, two HF input and two
MF input (for Tri-amp mode operation).
Transducers MF: 10" high efficiency midrange, phase-ring loaded.
HF: 1.5" (38mm) exit, 2.5" (63.5mm) titanium diaphragm compression driver.
Mounting Hardware: Attaches to top of the low frequency cabinet using three 5/16”-18 x 3/4” long bolts.

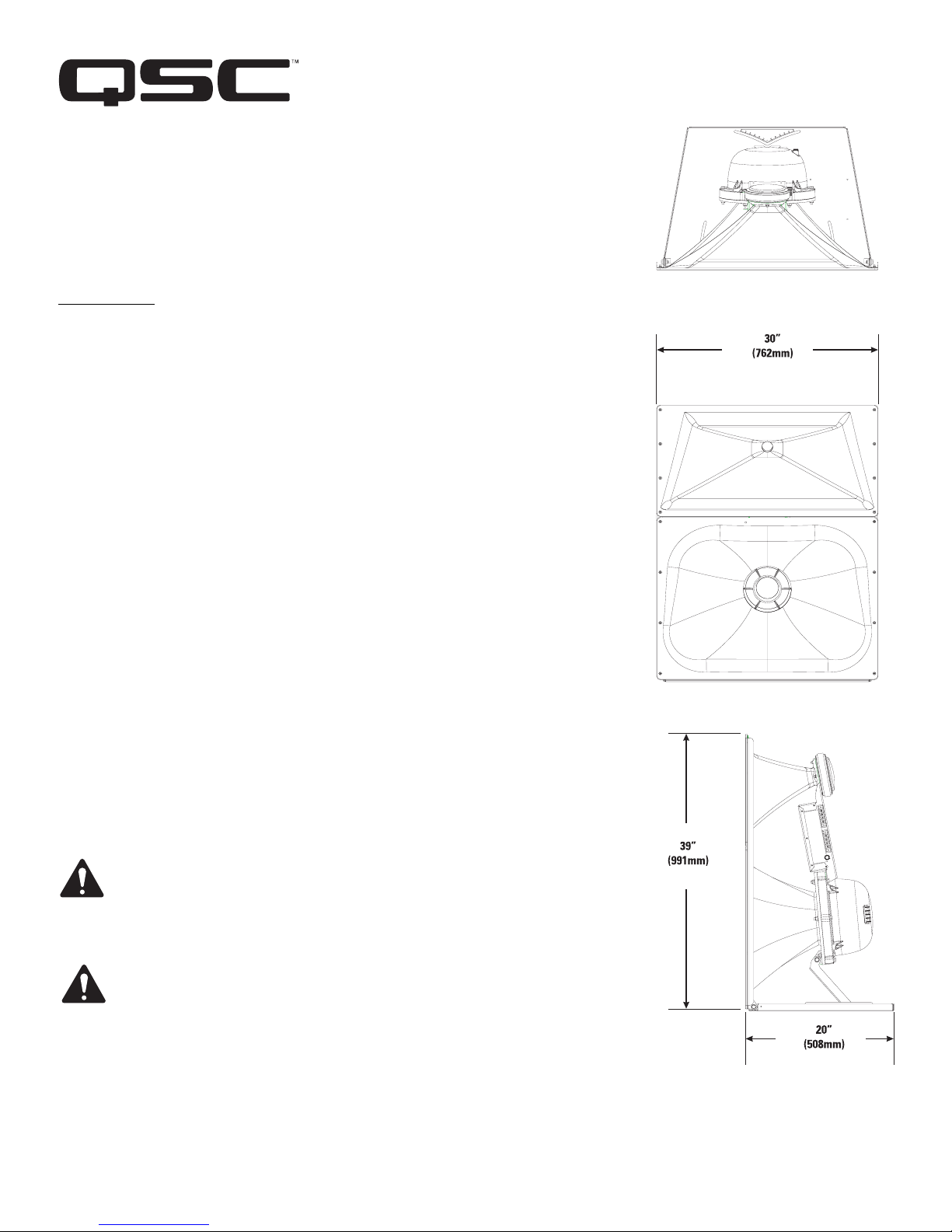

Size 39” high x 30” wide x 20” deep (991 x 762 x 508mm)
Weight 85 lb. (39 kg) net

6
MH-1075 Specifications (subject to change without notice
Freq. Range 180 - 15k (-6dB, full space)
Nominal Coverage 90° horizontal X +20 to -30° vertical (50° total, adjustable mount provides for vertical plane adjustments.
The horizontal plane can be adjusted by altering mounting position on the low frequency enclosure before
tightening bolts.
DI: 9 dB (400 to 16k Hertz average)
Q: 8 (400 to 16k Hertz average)
Max. Output: [Tri-amp mode] Mid Freq. 135.5 dB SPL calculated peak, 1m, full space
[Tri-amp mode] High Freq. 133 dB SPL calculated peak, 1m, full space
[Bi-amp mode] 135.5 dB SPL calculated peak, 1m ,full space
Impedance: [Bi-amp mode] 8 ohms nominal
6.4 ohms minimum at 1500 Hertz
91 ohms maximum at 150 Hertz
Maximum Input Power [Tri-amp mode] Mid Freq. 275 W (AES method, 2 hrs.)
[Tri-amp ode] High Freq. 80 W (AES method, 2 hrs.)
[Bi-amp mode] 250 W (IEC method, 8 hrs.)
Sensitivity [Tri-amp mode] Mid Freq. 105 dB SPL, 1 watt, 1 meter
[Tri-amp mode] High Freq. 108 dB SPL, 1 watt, 1 meter
[Bi-amp mode] 135.5 dB SPL, 1 watt, 1 meter
Crossover Frequencies [Tri-amp mode] 250 Hertz or higher, 24dB/octave and 1.7k Hertz, 24dB/octave
[Bi-amp mode] 250 Hertz or higher, 24dB/octave
Crossover Network 1.7k Hertz, 18 dB/octave electrical slope, HF driver power limiting circuit (never disrupts continuity). Swit-
chable operation between Bi-Amp and Tri-amp operation. Tri-amp setting removes crossover circuit from
signal, leaving power limiter and DC blocking capacitors.
Connectors Barrier strip screw terminals accept up to #10 AWG stranded wire. Four terminals, two HF input and two
MF input (for Tri-amp mode operation).
Transducers MF: 10" high efficiency midrange, phase-ring loaded.
HF: 1.5" (38mm) exit, 3" (76mm) titanium diaphragm compression driver.
Mounting Hardware: Attaches to top of the low frequency cabinet using three 5/16”-18 x 3/4” long bolts.
Size 39” high x 30” wide x 20” deep (991 x 762 x 508mm)
Weight 85 lb. (39 kg) net

7

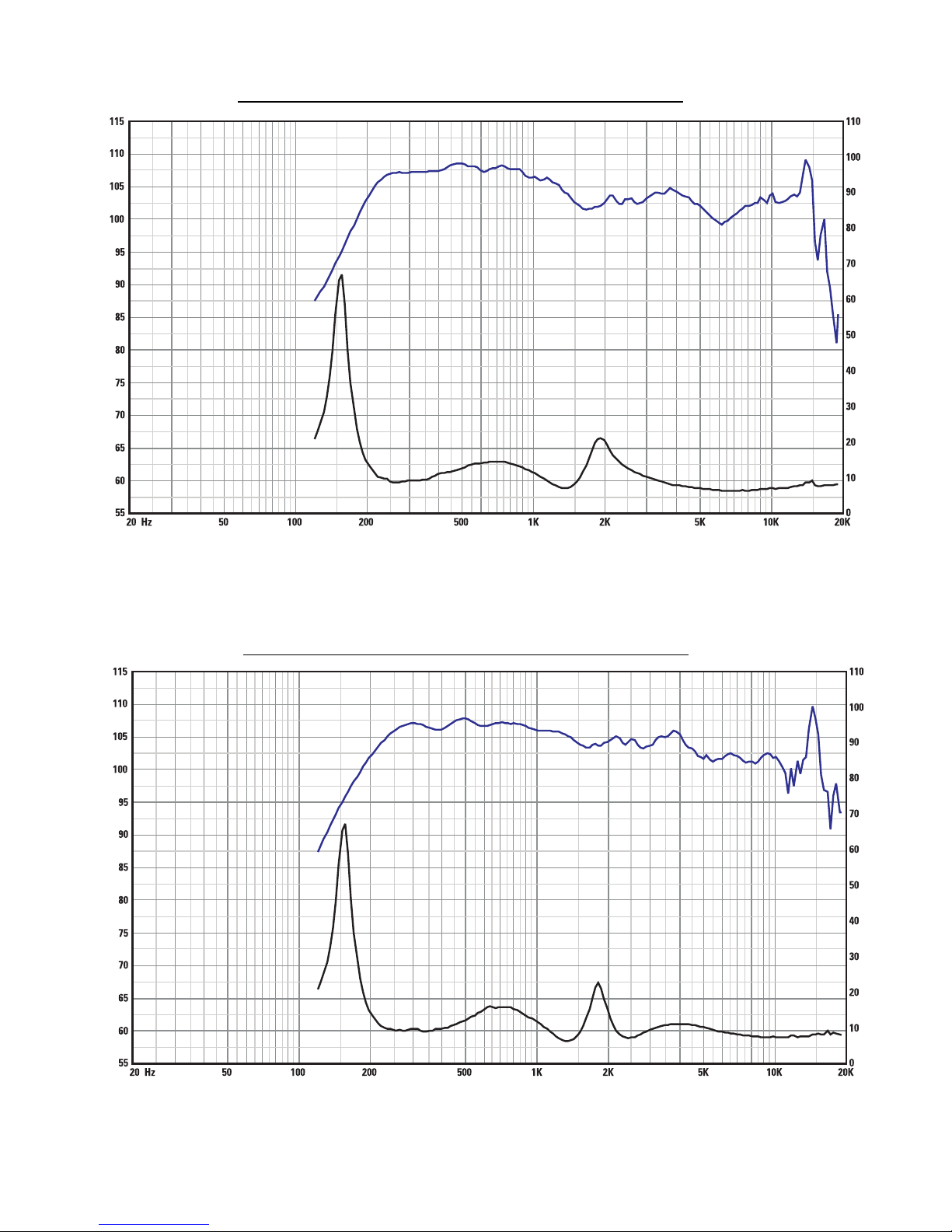

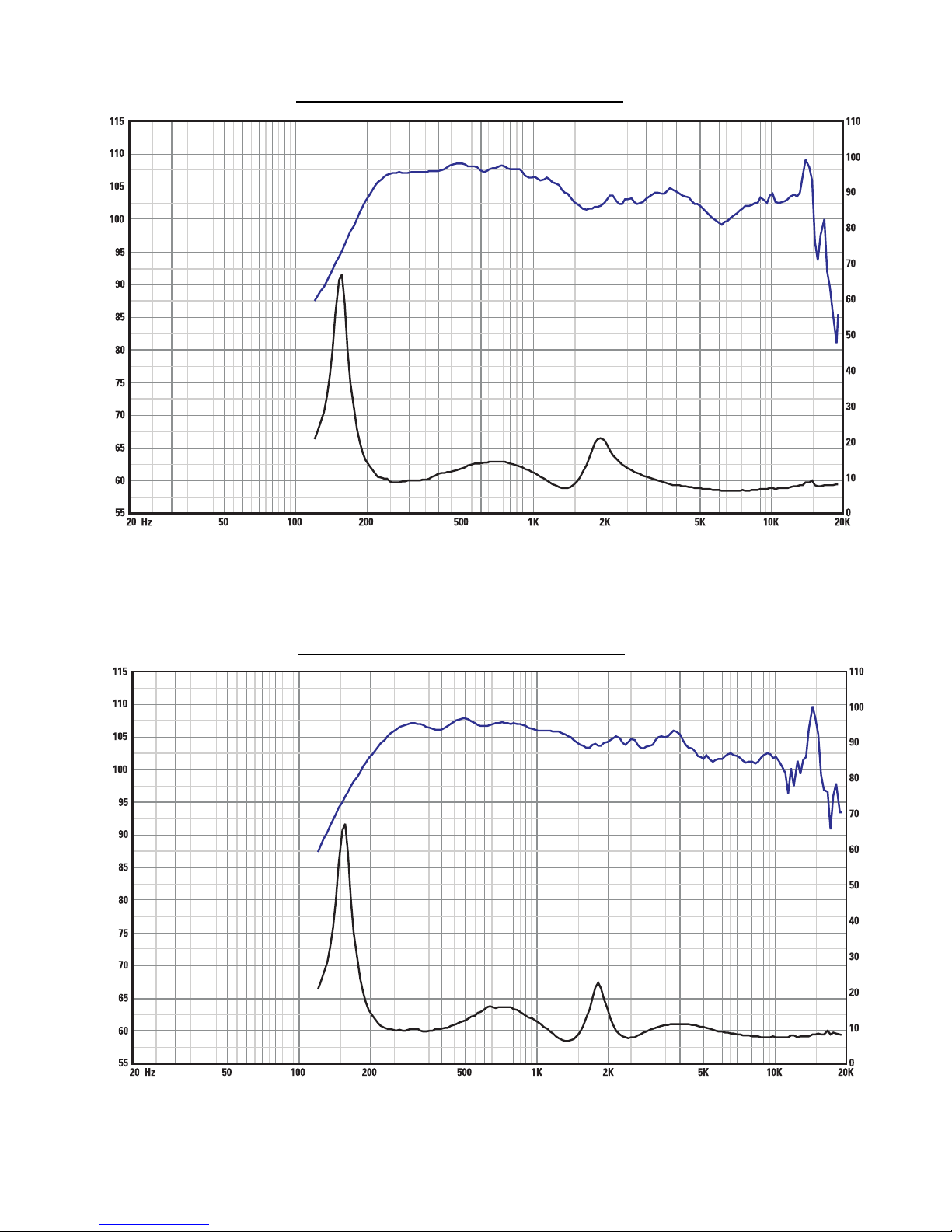

MH-1075 SPL and Impedance vs. Frequency
SPL (dB)
Frequency (Hertz)
Impedance (Ohms)
Impedance
SPL
MH-1063 SPL and Impedance vs. Frequency
SPL
Impedance
SPL (dB)
Frequency (Hertz)
Impedance (Ohms)

8
Warranty (USA only; other countries, see your dealer or distributor)
Disclaimer
QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or
improper installation and/or use of this loudspeaker product.
QSC Audio Products 3 Year Limited Warranty
QSC Audio Products, Inc. (“QSC”) guarantees its products to be free from defective material and / or workmanship for a period
of three (3) years from date of sale, and will replace defective parts and repair malfunctioning products under this warranty
when the defect occurs under normal installation and use - provided the unit is returned to our factory or one of our authorized
service stations via pre-paid transportation with a copy of proof of purchase (i.e., sales receipt). This warranty provides that
the examination of the return product must indicate, in our judgment, a manufacturing defect. This warranty does not extend
to any product which has been subjected to misuse, neglect, accident, improper installation, or where the date code has been
removed or defaced. QSC shall not be liable for incidental and/or consequential damages. This warranty gives you specific
legal rights. This limited warranty is freely transferable during the term of the warranty period.
Customer may have additional rights, which vary from state to state.
In the event that this product was manufactured for export and sale outside of the United States or its territories, then this lim-
ited warranty shall not apply. Removal of the serial number on this product, or purchase of this product from an unauthorized
dealer, will void this limited warranty. Periodically, this warranty is updated. To obtain the most recent version of QSC’s war-
ranty statement, please visit www.qscaudio.com. Contact us at 800-854-4079 or visit our website at www.qscaudio.com.
Contacting QSC Audio Products
Mailing address:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telephone Numbers:
Main Number [phone]
Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]
Facsimile Numbers:
Sales & Marketing Fax[phone]
Customer Service Fax[phone]
World Wide Web:www.qscaudio.com
E-mail:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2004, 2005 “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office.

9
Manual del Usuario del Sistema de Altavoces de Frecuencia Media-Alta para Salas de Cine
Excitador de compresión MH-1063
de frecuencia media de 10” (254 mm) y 2.5” (63 mm)
Excitador de compresión MH-1075
de frecuencia media de 10” (254 mm) y 3.0” (75 mm)
Introducción
Los "paquetes de frecuencia media-alta" MH-1063 y MH-1075 proporcionan los componentes de
frecuencia media y alta de sistemas de altavoces de canal de pantalla tridireccional para aplicaciones de
salas de cine de alto rendimiento. Están diseñados para operar con cajas de baja frecuencia de QSC para
salas de cine y para estar directamente montados en ellas.
Las frecuencias medias se reproducen con un excitador de 10” (254 mm) de alta eficiencia, montado en
un cuerno cinematográfico diseñado bajo especificaciones. El mismo está acoplado al cuerno mediante
un canal acústico de diseño especial. El excitador de alta frecuencia es un excitador de compresión de
2.5” (63 mm, MH-1063) o 3.0” (75 mm, MH-1075) de formato grande con diafragma de titanio montado en
un cuerno cinematográfico de alta frecuencia diseñado bajo especificaciones. El cuerno de alta
frecuencia es una guiaonda de baja deformación que proporciona un diálogo altamente articulado sin la
coloración asociada con los altavoces de cuerno convencionales. Ambos cuernos tienen amplios ángulos
de cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio. Los conjuntos
del excitador están montados en un soporte de movimiento horizontal y vertical ajustable que tiene
integrada una mirilla de orientación que simplifica su instalación.
Los altavoces MH-1063 y MH-1075 incluyen un protector del excitador y una red de cruce para asegurar
una operación fiable. Los capacitores de bloqueo de CC protegen contra señales de CC o de baja
frecuencia que podrían dañar un excitador no protegido. El circuito limitador de potencia protege el
excitador contra las sobrecargas y un cruce de 18dB/octava combina perfectamente los elementos de
frecuencia alta y media. Se requiere procesamiento exterior para formar el cruce entre los altavoces LF y
MH.
La operación con sistema biamplificado (bi-amp) o triamplificado (tri-amp) es posible usando un
conmutador selector montado en el panel de conexiones. El ajuste bi-amp proporciona una red de cruce
pasivo entre los excitadores de frecuencia media y alta. Se requieren amplificadores separados y un
cruce activo para el canal de frecuencia baja y el canal de frecuencia media-alta. El ajuste tri-amp
desactiva el cruce interno de frecuencia media-alta, y cada excitador es accionado independientemente
por su propio amplificador y cruce activo; uno para la frecuencia baja, uno para la frecuencia media y otro
para la frecuencia alta.
Los componentes de los sistemas MH-1063 y MH-1075 vienen premontados para reducir el tiempo de
montaje en el campo. Todo lo que se requiere es tres pernos para fijar el conjunto de frecuencia media-
alta en la parte superior de una caja QSC de baja frecuencia.
Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero
profesional con la debida licencia. Sólo use piezas, montajes, accesorios y soportes
especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal
calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario
proporcionarle servicio.
¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de
altavoz, inspeccione todo el equipo físico, la suspensión, las cajas, los transductores,
los soportes y el equipo asociado para detectar la existencia de daños. Cualquier
componente faltante, corroído, deformado, o sin carga nominal podría reducir
significativamente la resistencia de la instalación, la colocación o la configuración.
Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y
debe corregirse de inmediato. Use sólo herraje que esté clasificado para las
condiciones de carga de la instalación y cualquier carga excesiva a corto plazo
inesperada posible. Nunca exceda el valor nominal del equipo físico ni del
dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando surjan
dudas o preguntas referentes a la instalación física del equipo. TD-000180-00 revC
© Copyright 2004, 2005, QSC Audio Products, Inc.
QSC® es una marca comercial registrada de QSC Audio Products, Inc.
“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y Marcas
Comerciales de los Estados Unidos
1675 MacArthur Blvd., Costa Mesa, CA, 92626 EE.UU.
Número principal [phone] Ventas y Comercialización [phone] o línea sin costo (sólo para EE.UU.) [phone]
Servicio al cliente(714) 957-7150 o línea sin costo (sólo en EE.UU.) [phone]

10
Ajustes
Selección del modo de operación BI-AMP / TRI-AMP
Coloque el conmutador selector del modo de operación en BI-AMP o TRI-AMP, dependiendo del ajuste de su aplicación.
Superficie
Conexión a una caja de baja frecuencia
El conjunto de altavoz de frecuencia media-alta se conecta en la parte superior de una caja QSC de baja frecuencia con tres pernos 5/16-18, de
0.75” de longitud y arandelas de fijación. Este herraje se envía instalado en la caja de baja frecuencia. Recomendamos el uso de un compuesto
duradero para fijación de roscas al instalar los pernos para evitar que se aflojen debido a la vibración. No apriete totalmente el herraje de
montaje antes de orientar el producto (véase abajo).
Orientación
Oriente el cuerno en el plano horizontal antes de apretar el herraje de conexión. Ajuste la inclinación vertical con el soporte de ajuste vertical
del conjunto de frecuencia media-alta. El conjunto de frecuencia media-alta está equipado con una mirilla de orientación para ayudar a lograr
rápida y fácilmente la cobertura deseada. Para aplicaciones típicas, el punto de orientación debe ser el asiento central de la fila posterior del
auditorio. Si ya se instaló la pantalla de la sala de cine, es posible ver una linterna colocada en el punto de orientación deseado a través de las
perforaciones de la pantalla en un auditorio oscurecido.
Dónde su ubican los orificios de la mirilla: Cómo usar las mirillas:
BI-AMP - Cuando están ajustados en BI-AMP, los sistemas MH-1063 y MH-
1075 aceptan señales de frecuencia media-alta en un conjunto de entradas y
usan una red de cruces internos entre los excitadores de frecuencia media-
alta. La señal aplicada en el conjunto de altavoces media-alta no debe tener
un contenido de baja frecuencia (menor que 200 Hz).
TRI-AMP - Cuando están ajustados en TRI-AMP, los sistemas MH-1063 y
MH-1075 aceptan señales de media y de alta frecuencia separadas en dos
grupos de entradas. La red de cruce interno se elude y sólo queda el circuito
protector para el excitador de H.F. Cada una de las señales del excitador debe
tener el procesamiento apropiado de la señal antes de operar.
¡No conecte los amplificadores directamente a las entradas
del excitador! Siempre use la tira de terminales de entrada.

11
Conexiones
Terminales de ENTRADA
Los sistemas MH-1063 y MH-1075 tienen terminales de tornillo de barra protectora que aceptan alambre trenzado para altavoz de hasta #10
AWG (5.3mm2). Observe la polaridad adecuada. Use el alambre de calibre más grande y de longitud más corta para la aplicación.
Terminales de SALIDA
Los terminales de SALIDA se conectan en fábrica a los excitadores. Estos terminales SÓLO deben estar conectados a su excitador respectivo.
No conecte las señales a estos terminales ya que si lo hace anulará toda protección y el circuito de ecualización.
¡NOTE! Mantenga la polaridad adecuada en la conexión del altavoz en todo el sistema para obtener el máximo
rendimiento. ¡No aplique una señal de intervalo total al MH-1063 / MH-1075! Hay un cruce pasivo de frecuencia media-
alta sólo para el modo bi-amp. Cuando se opera en el modo tri-amp no hay un cruce conectado. Siempre está activa una
red de protección. Todo el procesamiento requerido de señales se debe hacer antes de aplicar la señal al altavoz. No
conecte ninguna señal a los conjuntos superiores de los terminales de SALIDA.
Conexiones en el modo BI-AMP - Asegúrese de que el conmutador de modo esté colocado en BI-AMP, conecte la entrada al sistema MH-
1063 / MH-1075 en el conjunto inferior de terminales de entrada marcadas “BI-AMP + -”.
Modo BI-AMP - un
canal del amplificador se
usa para la caja de baja
frecuencia y un canal del
amplificador para el
conjunto de frecuencia
media-alta. El
conmutador de modo del
sistema MH-1063 / MH-
1075 está ajustado en
BI-AMP. Los cruces
activos se usan antes de
la amplificación. El
conjunto de frecuencia
media-alta proporciona
un cruce pasivo entre los
excitadores de
frecuencia media y alta.

12
Conexiones (continuación)
Conexiones del modo TRI-AMP - Cuando el conmutador de modo se encuentre en TRI-AMP, conecte la señal de alta frecuencia en los
terminales marcados “INPUT HI + -” y la señal de frecuencia media en los terminales marcados “INPUT MID + -”.
Modo TRI-AMP - se
usa un canal del
amplificador para la
caja de baja
frecuencia, un canal
del amplificador para
las frecuencias medias
y un canal del
amplificador para las
frecuencias altas. El
conmutador de modo
del sistema MH-1063 /
MH-1075estáajustado
en TRI-AMP,
eludiendo el cruce
pasivo interno de
frecuencia media-alta.
Los cruces activos o
pasivos se usan antes
de la amplificación. El
limitador de potencia y
el bloqueo de CC
permanecen activos.

13
Especificaciones del sistema MH-1063 (sujetas a cambio sin previo aviso).
Intervalo de frecuencia 180 - 15k (-6dB, espacio completo)
Cobertura nominal: 90° horizontal X +20 a -30° vertical (50° total, el montaje ajustable permite ajustes en el plano vertical. El
plano horizontal se puede ajustar alterando la posición de montaje de la caja de baja frecuencia antes de
apretar los pernos.
DI: 9 dB (400 a 16k Hertz como promedio)
Q: 8 (400 a 16 Hertz como promedio)
Salida máxima: [modo Tri-amp] Frecuencia media Pico calculado de SPL: 135.5 dB, 1m, espacio completo
[Modo Tri-amp] Alta frecuencia Pico calculado de SPL: 131.5 dB, 1m, espacio completo
[Modo Bi-amp] Pico calculado de SPL: 135 dB, 1m, espacio completo
Impedancia: [modo Bi-amp] 8 ohmios nominales
7.9 ohmios como mínimo a 1500 Hertz
91 ohmios como máximo a 150 Hertz
Potencia máxima de entrada [modo Tri-amp] Frecuencia media 275 W (método AES, 2 hrs.)
[Modo Tri-amp] Alta frecuencia 60 W (método AES, 2 hrs.)
[modo Bi-amp] 250 W (método IEC, 8 hrs.)
Sensibilidad: [modo Tri-amp] Frecuencia media SPL: 105 dB, 1 vatio, 1 metro
[Modo Tri-amp] Alta frecuencia SPL: 107.5 dB, 1 vatio, 1 metro
[Modo Bi-amp] SPL: 135 dB, 1 vatio, 1 metro
Frecuencia de cruce [modo Tri-amp] 250 Hertz o más, 24dB/octava y 1.7k Hertz, 24dB/octava
[Modo Bi-amp] 250 Hertz o más, 24dB/octava
Red de cruce 1.7k Hertz, pendiente eléctrica 18 dB/octava, circuito limitador de potencia del excitador HF (nunca afecta
la continuidad). Operación conmutable entre Bi-Amp y Tri-amp. El ajuste Tri-amp quita el circuito de cruce
de la señal, dejando el limitador de potencia y los capacitores de bloqueo de la CC.
Conectadores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG . Cuatro
terminales: dos entradas HF y dos entradas MF (para la operación en el modo Tri-amp).
Transductores MF: alcance medio y alta eficiencia de 10", acoplado mediante un canal acústico al cuerno.
HF: excitador de compresión con diafragma de titanio 2.5" (63.5mm), 1.5" (38mm) de salida.
Herraje de montaje: Se conecta en la parte superior de la caja de baja frecuencia mediante tres pernos de 5/16”-18 x 3/4” de
largo.
Tamaño 39” de alto x 30” de ancho x 20” de profundidad (991 x 762 x 508 mm)
Peso 85 libras (39 kg) neto

14
Especificaciones del sistema MH-1075 (sujetas a cambio sin previo aviso).
Intervalo de frecuencia 180 - 15k (-6dB, espacio completo)
Cobertura nominal: 90° horizontal X +20 a -30° vertical (50° total, el montaje ajustable permite ajustes en el plano vertical. El
plano horizontal se puede ajustar alterando la posición de montaje de la caja de baja frecuencia antes de
apretar los pernos.
DI: 9 dB (400 a 16k Hertz como promedio)
Q: 8 (400 a 16 Hertz como promedio)
Salida máxima: [modo Tri-amp] Frecuencia media Pico calculado de SPL: 135.5 dB, 1m, espacio completo
[Modo Tri-amp] Alta frecuencia Pico calculado de SPL: 133 dB, 1m, espacio completo
[Modo Bi-amp] Pico calculado de SPL: 135.5 dB, 1m, espacio completo
Impedancia: [modo Bi-amp] 8 ohmios nominales
6.4 ohmios como mínimo a 1500 Hertz
91 ohmios como máximo a 150 Hertz
Potencia máxima de entrada [modo Tri-amp] Frecuencia media 275 W (método AES, 2 hrs.)
[Modo Tri-amp] Alta frecuencia 80 W (método AES, 2 hrs.)
[modo Bi-amp] 250 W (método IEC, 8 hrs.)
Sensibilidad: [modo Tri-amp] Frecuencia media SPL: 105 dB, 1 vatio, 1 metro
[Modo Tri-amp] Alta frecuencia SPL: 108 dB, 1 vatio, 1 metro
[Modo Bi-amp] SPL: 135.5 dB, 1 vatio, 1 metro
Frecuencias de cruce [modo Tri-amp] 250 Hertz o más, 24dB/octava y 1.7k Hertz, 24dB/octava
[Modo Bi-amp] 250 Hertz o más, 24dB/octava
Red de cruce 1.7k Hertz, pendiente eléctrica 18 dB/octava, circuito limitador de potencia del excitador HF (nunca afecta
la continuidad). Operación conmutable entre Bi-Amp y Tri-amp. El ajuste Tri-amp quita el circuito de cruce
de la señal, dejando el limitador de potencia y los capacitores de bloqueo de la CC.
Conectadores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG . Cuatro
terminales: dos entradas HF y dos entradas MF (para la operación en el modo Tri-amp).
Transductores MF: alcance medio y alta eficiencia de 10", acoplado mediante un canal acústico al cuerno.
HF: excitador de compresión con diafragma de titanio de 3.0” (76 mm), 1.5” (38 mm) de salida.
Herraje de montaje: Se conecta en la parte superior de la caja de baja frecuencia mediante tres pernos de 5/16”-18 x 3/4” de
largo.
Tamaño 39” de alto x 30” de ancho x 20” de profundidad (991 x 762 x 508 mm)
Peso 85 libras (39 kg) neto

15
SPL e impedancia del MH-1075 en función de la frecuencia
SPL (dB)
Frecuencia (Hertz)
Impedancia (Ohmios)
Impedancia
SPL
SPL e impedancia del MH-1063 en función de la frecuencia
SPL
Impedancia
SPL (dB)
Frecuencia (Hertz)
Impedancia (Ohmios)

16
Garantía (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor)
Renuncia
QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por
negligencia o instalación y/o uso inadecuado de este altavoz.
Garantía limitada de 3 años de QSC Audio Products
QSC Audio Products, Inc. (“QSC”) garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por un
periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que funcionen
mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se
devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación prepagada con una copia
del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el examen del producto devuelto
indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que hubiera estado sometido
a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera quitado o modificado el código de la fecha. QSC
tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le otorga derechos legales específicos. Esta
garantía limitada es libremente transferible durante el período de la misma.
El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.
En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces no será
aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de un distribuidor
no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la versión más reciente de la
declaración de garantía de QSC, visite www.qscaudio.com. Comuníquese con nosotros en 800-854-4079 o visite nuestro sitio en
Internet en www.qscaudio.com.
Cómo comunicarse con QSC Audio Products
Dirección postal: QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 EE.UU.
Números de teléfono:
Número principal [phone]
Ventas y Comercialización [phone] o línea sin costo (sólo EE.UU.) [phone]
Servicio al cliente [phone] o línea sin costo (sólo en EE.UU.) [phone]
Números de fax:
Ventas y Comercialización Fax [phone]
Servicio al Cliente Fax [phone]
World Wide Web: www.qscaudio.com
Dirección electrónica: [email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 EE.UU.
©2004, 2005 “QSC” y el logo QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU.

17
Manuel d'utilisation de systèmes de haut-parleurs de cinéma moyenne-haute fréquence
Haut-parleur fréquence moyenne MH-1063
(254 mm), étage d'attaque de compression de 63 mm
Haut-parleur fréquence moyenne MH-1075
(254 mm), étage d'attaque de compression de 75 mm
Introduction
Les haut-parleurs moyenne et haute fréquence MH-1063 et MH-1075 fournissent les composants moyenne et
haute fréquence des systèmes de haut-parleurs à canaux tridirectionnels d'écran pour les applications de
cinéma haute performance. Ils ont été conçus pour fonctionner avec des enceintes basse fréquence de cinéma
QSC et doivent être installés dessus.
Les fréquences moyennes sont reproduites avec un étage d'attaque chargé sur plaque de phase ultra-puissant
de 254 mm monté sur un pavillon acoustique de cinéma conçu sur mesure. L'étage d'attaque haute fréquence
est un étage d'attaque de compression en titane grand format de 63 mm (MH-1063) ou 75 mm (MH-1075)
monté sur un pavillon acoustique de cinéma haute fréquence. Le pavillon acoustique haute fréquence est un
guide d'ondes basse distorsion permettant un dialogue très clair sans la coloration associée aux haut-parleurs
à pavillon acoustique conventionnels. Les deux pavillons acoustiques ont de grands angles de couverture
horizontaux et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Les étages d'attaque sont
montés sur une équerre « panoramique et inclinaison » réglable dotée d'un dispositif de visée intégré, ce qui
simplifie l'installation.
Les haut-parleurs MH-1063 et MH-1075 incluent une protection d'étage d'attaque et un filtre passif pour
assurer un fonctionnement fiable. Des condensateurs qui bloquent le courant c.c. protègent contre les signaux
c.c. ou basse fréquence qui risquent d'endommager un étage d'attaque sans protection. Le circuit du limitateur
de puissance protège l'étage d'attaque d'une surpuissance et un filtre passif de 18 dB/octave mélange sans
problème les éléments haute et moyenne fréquence. Un traitement extérieur est obligatoire pour former le
filtre passif entre les haut-parleurs LF et MH.
Un fonctionnement avec deux ou trois amplificateurs est possible à l'aide d'un sélecteur monté sur le panneau
des connexions. Une configuration à deux amplificateurs fournit un filtre passif entre les étages d'attaque
moyenne et haute fréquence. Des amplificateurs séparés et un filtre actif sont nécessaires pour le canal basse
fréquence et moyenne-haute fréquence. Une configuration à trois amplificateurs désactive le filtre passif
moyenne-haute fréquence interne et chaque étage d'attaque est commandé indépendamment par son propre
amplificateur et filtre passif ; un pour les basses fréquences, un pour les moyennes fréquences et un pour les
hautes fréquences.
Les composants du MH-1063 et du MH-1075 sont livrés pré-assemblés pour réduire le temps d'assemblage
sur site. Trois boulons suffisent pour fixer l'ensemble moyenne-haute fréquence sur le dessus d'une enceinte
basse fréquence QSC.
Installer conformément aux instructions de QSC Audio Products et d'un technicien
professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou
équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel
qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé
d'une manière quelconque.
AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur,
inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des
transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé,
déformé ou non adapté à la charge risque de réduire sensiblement la solidité de
l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la
sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du
matériel de montage prévu pour les conditions de charge de l'installation et toute
surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications
nominales du matériel de montage ou de l'équipement. Consulter un technicien
professionnel diplômé en cas de doute ou de question concernant l'installation physique
de l'équipement.
TD-000180-00 rév. C
© Copyright 2004, 2005, QSC Audio Products, Inc.
QSC® est une marque déposée de QSC Audio Products, Inc.
QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.
1675 MacArthur Blvd., Costa Mesa, CA 92626
Téléphone (standard) [phone] Ventes et Marketing [phone] ou [phone] (numéro vert valable aux États-Unis seulement)
Service clientèle(714) 957-7150 ou numéro vert (États-Unis seulement) [phone]

18
Réglages
Sélection du mode de fonctionnement à deux amplificateurs/trois amplificateurs
Réglez le sélecteur du mode sur BI-AMP (2) ou TRI-AMP (3), selon votre configuration.
Montage
Branchement sur une enceinte basse fréquence
Le haut-parleur moyenne-haute fréquence s'attache sur le dessus de l'enceinte basse fréquence QSC à l'aide de trois boulons 5/16-18 de
19 mm de long et des rondelles d'arrêt correspondantes. La visserie est expédiée installée sur l'armoire basse fréquence. Nous recommandons
l'utilisation d'une graisse pour filetage lors de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Ne serrez pas la
visserie à fond avant de viser (voir ci-dessous).
Réglage de visée
Orienter le pavillon acoustique dans le plan horizontal (panoramique) avant de serrer la visserie de fixation. Ajuster l'inclinaison verticale en
réglant l'équerre de réglage vertical de l'ensemble moyenne-haute fréquence. L'ensemble moyenne-haute fréquence est équipé d'un dispositif
de visée pour obtenir plus facilement et rapidement la couverture souhaitée. Pour des applications typiques, le point de visée doit être le
fauteuil central au fond de la salle de cinéma. Si l'écran de la salle de cinéma a déjà été installé, la lumière d'une lampe de poche placée au
point de visée souhaité se voit à travers les perforations de l'écran dans une salle sombre.
Points où se situent les trous de visée : Mode d'emploi des trous de visée :
BI-AMP - En mode BI-AMP, le MH-1063 et le MH-1075 acceptent les
signaux de moyenne-haute fréquence sur un ensemble d'entrées et utilisent
un filtre passif interne entre les étages d'attaque moyenne et haute
fréquence. Le signal appliqué à l'ensemble de haut-parleurs moyenne-haute
fréquence ne doit pas contenir de contenu basse fréquence (moins de 200 Hz).
TRI-AMP - En mode TRI-AMP, le MH-1063 et le MH-1075 acceptent des
signaux de moyenne et haute fréquence séparés sur deux ensembles
d'entrées. Le filtre passif interne est contourné et seul le circuit de protection
pour l'étage. d'attaque reste actif. Les signaux de chaque étage d'attaque
doivent subir le traitement approprié avant de fonctionner.
Ne pas brancher les amplificateurs directement sur les
entrées des étages d'attaque ! Toujours utiliser le bornier
d'entrée.

19
Branchements
Bornes d'entrée (INPUT)
Le MH-1063 et le MH-1075 ont des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant
atteindre #10 AWG (5,3 mm2). Respecter la polarité indiquée. Utiliser des conducteurs de calibre maximal et de longueur minimale pour
l'application.
Bornes de sortie (OUTPUT)
Les bornes OUTPUT sont connectées en usine aux étages d'attaque. Ces bornes doivent UNIQUEMENT être connectées à l'étage d'attaque
correspondant. Ne pas connecter de signaux à ces bornes dans la mesure où tous les circuits de protection et d'égalisation seront contournés.
REMARQUE ! Pour une performance maximum, maintenir la polarité de branchement correcte à travers l'ensemble du
système. Ne pas appliquer de signal pleine gamme au MH-1063 ou au MH-1075 ! Il existe un filtre passif moyenne-haute
fréquence pour le mode deux amplificateurs uniquement. Aucun filtre passif n'est connecté en mode trois
amplificateurs. Un réseau de protection est toujours actif. L'ensemble du traitement du signal doit être effectué avant
l'application du signal au haut-parleur. Ne connecter aucun signal à l'ensemble supérieur des bornes OUTPUT.
Branchements pour le mode BI-AMP - S'assurer que le sélecteur de mode est sur position BI-AMP, brancher l'entrée au MH-1063/MH-
1075 sur l'ensemble inférieur des bornes d'entrée marquées « BI-AMP + - ».
Mode BI-AMP - un
canal d'amplificateur est
utilisé pour l'armoire
basse fréquence et un
deuxième est utilisé pour
l'ensemble moyenne-
haute fréquence. Le
sélecteur de mode du
MH-1063/MH-1075 est
sur position BI-AMP.
Des filtres actifs sont
utilisés avant
l'amplification.
L'ensemble moyenne-
haute fréquence fournit
un filtre passif entre les
étages d'attaque
moyenne et haute
fréquence.

20
Connexions (suite)
Branchements pour le mode TRI-AMP - Lorsque le sélecteur est sur position TRI-AMP, brancher le signal haute fréquence aux bornes
marquées « INPUT HI + - » et le signal moyenne fréquence aux bornes marquées «INPUTMID+-».
Mode TRI-AMP - un
canal d'amplificateur
est utilisé pour
l'armoire basse
fréquence, un
deuxième est utilisé
pour les moyennes
fréquences et un
troisième est utilisé
pour les hautes
fréquences. Le
sélecteur de mode du
MH-1063/MH-1075est
sur position TRI-AMP,
ce qui signifie que le
filtre passif des
moyennes-hautes
fréquences est
contourné. Des filtres
actifs ou passifs sont
utilisés avant
l'amplification. La
limitation de puissance
et le blocage de c.c.
restent actifs.
