QU-AX SUNNY 54 03 53 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.0 Apr 2016
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

Quax®
First dreams
First steps
GEBRUIK
Stel de commode samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
SUNNY 54 03 53xx
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 67x52x92H cm
Structuur : mdf
Afwerking : melamine en polyurethaan-systeem aangebracht in 2 lagen getest op EN
71-3 voor grond- en eindlak.
Met drie regelbare laden
Beschikbare kleuren (xx) : 22 White en 24 Griffin
Nettogewicht : 37 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de commode

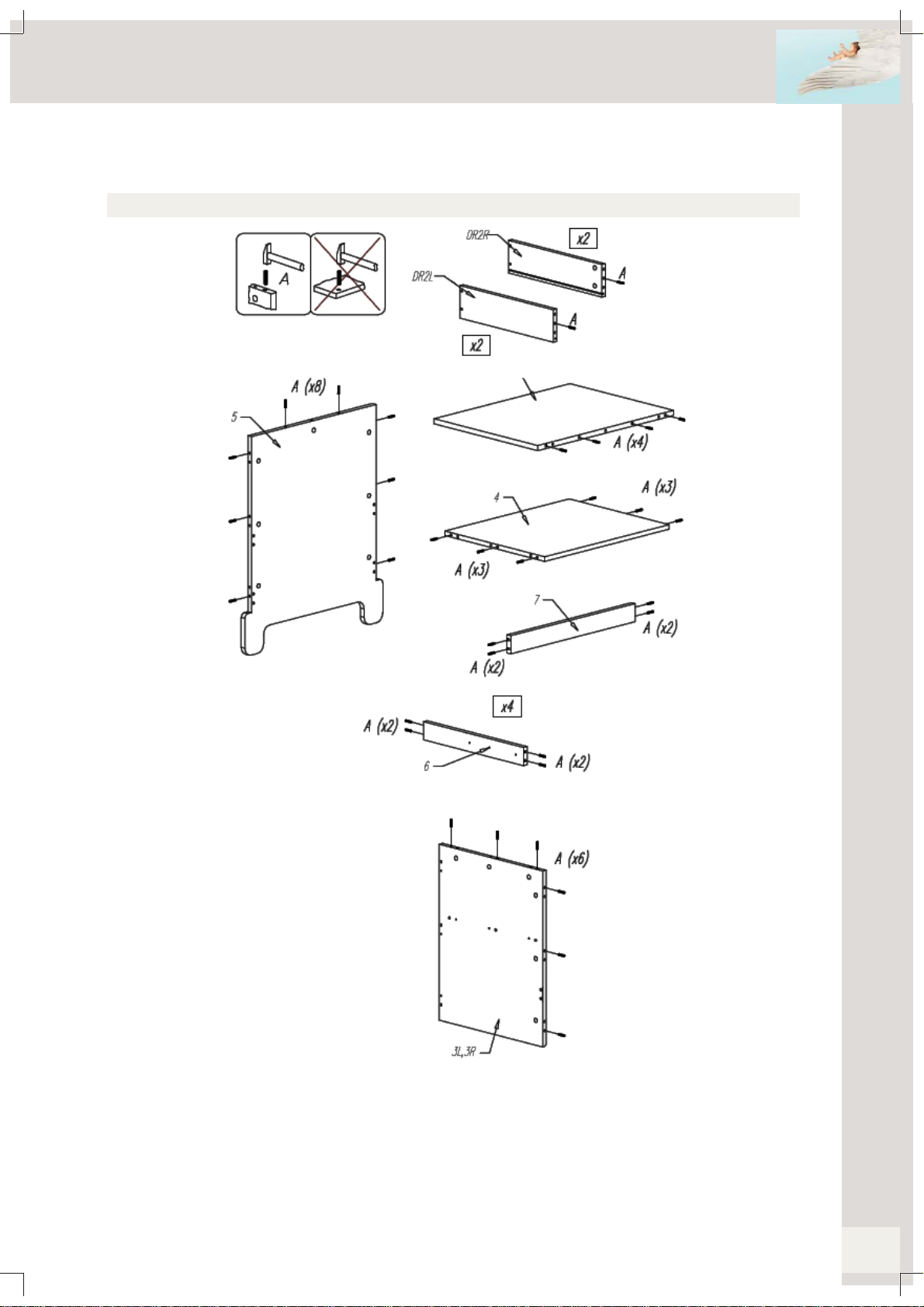

Stap 1 : Gebruik beide eindzijden 3L en 3R, de top 1, de legplank 4, het rugpaneel 5, de dwarslat 7, de
vier geleiderlatten 6, de ladezijden DR2L en DR2R en achtenveertig houten deugels A
Duw drie houten deugels (A) in de voorziene openingen aan de boven- en voorkant van de eindzijden (3L
en 3R). Duw vier houten deugels (A) in de boringen vooraan de top (1). Duw drie houten deugels (A) in de
boringen op de zijkanten van de legplank (4). Duw acht houten deugels (A) in de boringen op de zijkanten
van het rugpaneel (5). Duw twee houten deugels (A) in de boringen van de zijkanten van de geleiderlatten
(6). Duw twee houten deugels (A) in de boringen op de zijkanten van de dwarslat (7). Duw een houten
deugel (A) in de boring op de voorkanten van de ladezijden (DR2L en DR2R).
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

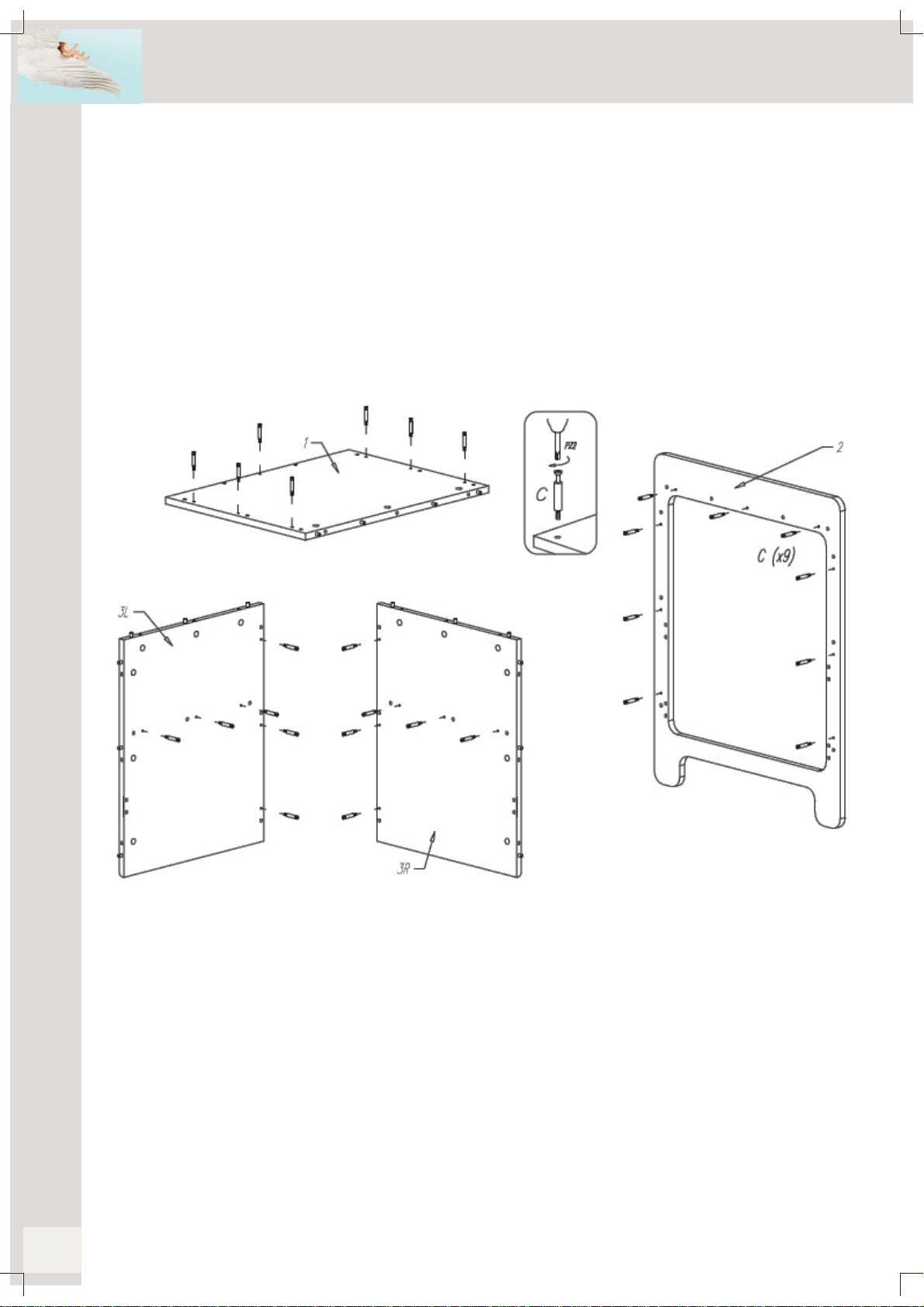

Stap 2 : Gebruik de eindzijden 3L en 3R en het bovenblad 1van stap 1, het frontaal kader 2en achtentwintig
verbindingsbouten C
Draai drie verbindingsbouten (C) vast in de boringen midden de binnenkant van de eindzijden (3L en 3R) en drie
aan de achterkant. Draai zeven verbindingsbouten (C) vast in de boringen onderaan het bovenblad (1). Draai
negen verbindingsbouten (C) vast in de boringen rondom de achterkant van het frontaal kader (2).
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

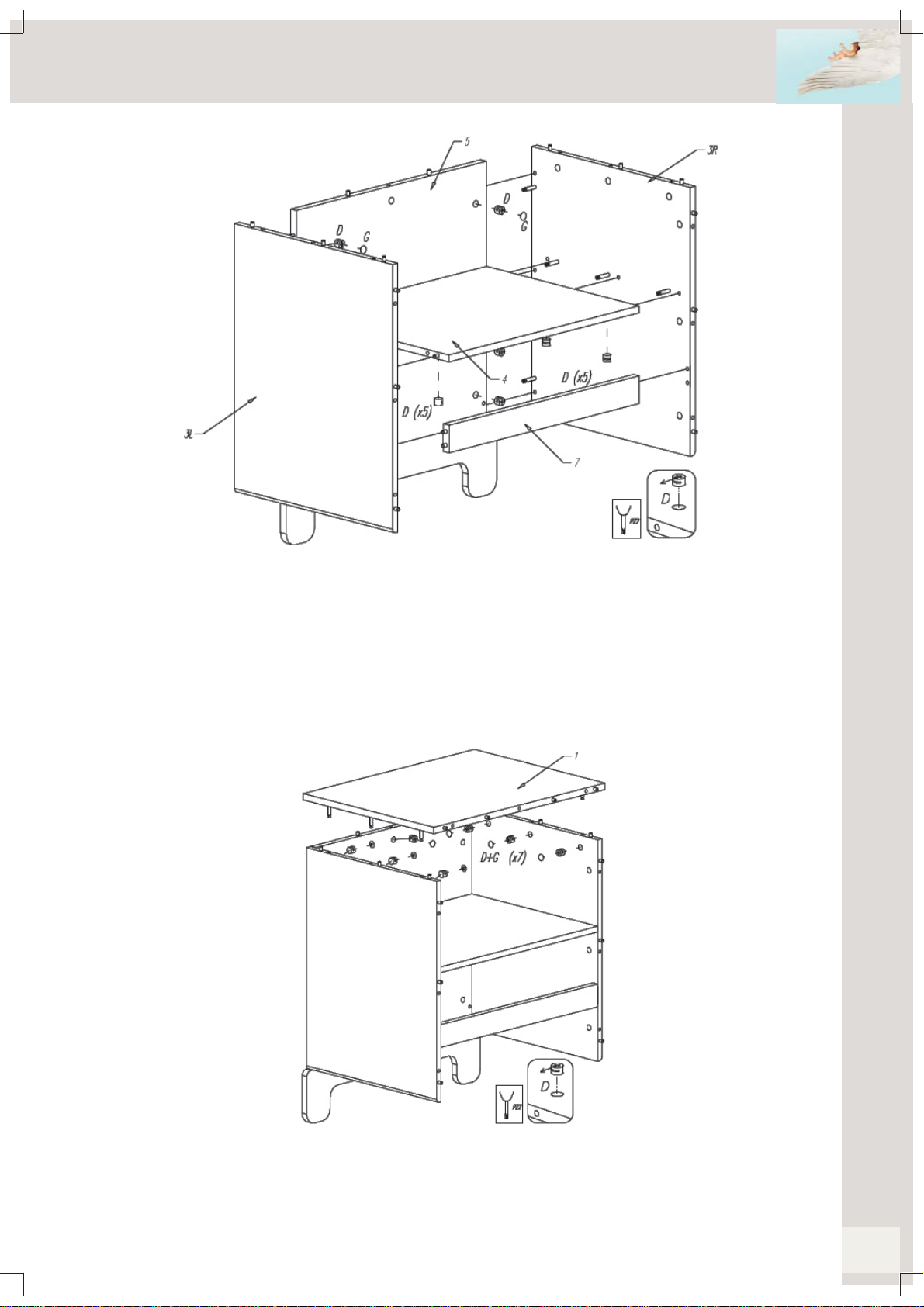

Stap 3 : Gebruik de legplank 4, het rugpaneel 5, de dwarslat 7 van stap 1, de eindzijden 3L en 3R van stap
2en twaalf excentrieken D
Duw zes excentrieken (D) in de voorziene boringen onderaan de legplank (4). Duw drie excentrieken (D)
in de voorziene boringen links en rechts van het rugpaneel (5). Duw het rugpaneel (5) met zijn deugels in
de boringen en over de verbindingsbouten van de rechterzijde (3R). Span de excentrieken aan. Duw de
legplank (4) met de deugels in de boringen en over de verbindingsbouten van de rechterzijde (3R). Span
de excentrieken aan. Duw de dwarslat (7) met zijn deugels in de boringen van de rechterzijde (3R). Duw
de linkerzijde (3L) met zijn verbindingsbouten in de boringen en over de deugels van het rugpaneel, de
legplank en de dwarslat. Span de excentrieken aan.
Stap 4 : Gebruik de onderdelen van stap 3, het bovenblad 1 van stap 2 en zeven excentrieken D
Duw drie excentrieken (D) in de voorziene boringen bovenaan de eindzijden (3L en 3R) en één in het rug-
paneel (5). Duw het bovenblad (1) met zijn verbindingsbouten in de boringen en over de houten deugels
van de zijden en het rugpaneel. Span de excentrieken aan.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

Quax®
First dreams
First steps
www.quax.eu [email protected]
8

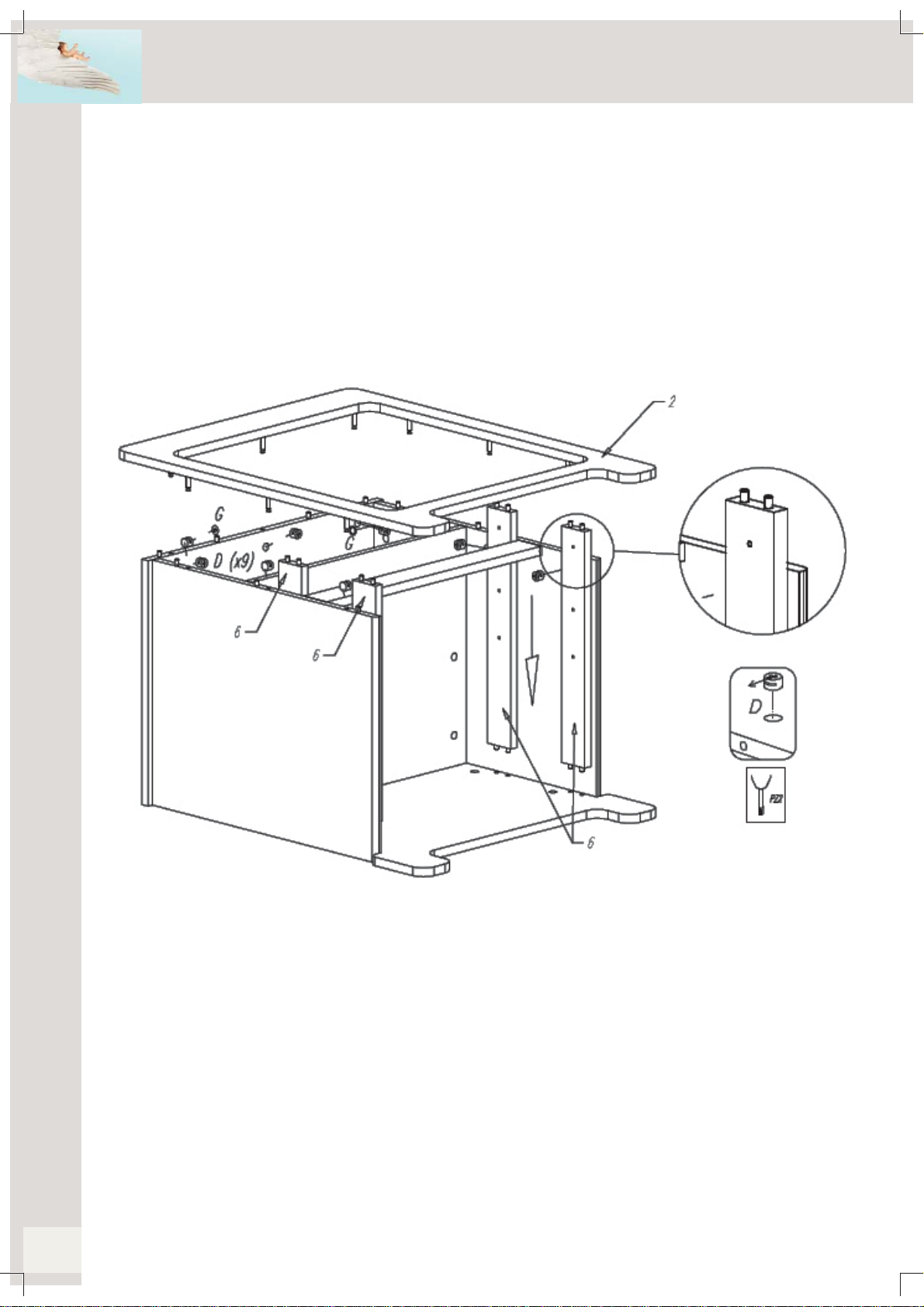

Stap 5 : Gebruik de onderdelen van stap 4, de geleiderlatten 6 van stap 1, het frontaal kader 2van stap 2en
negen excentrieken D
Duw drie excentrieken (D) in de voorziene boringen vooraan de eindzijden (3L en 3R) en drie onderaan het
bovenblad (1). Duw de geleiderlatten (6) met hun deugels in de boringen van het rugpaneel. Duw het frontaal
kader (2) met zijn verbindingsbouten in de boringen en over de deugels van de zijden, het bovenblad en de
geleiderlatten. Span de excentrieken aan.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9

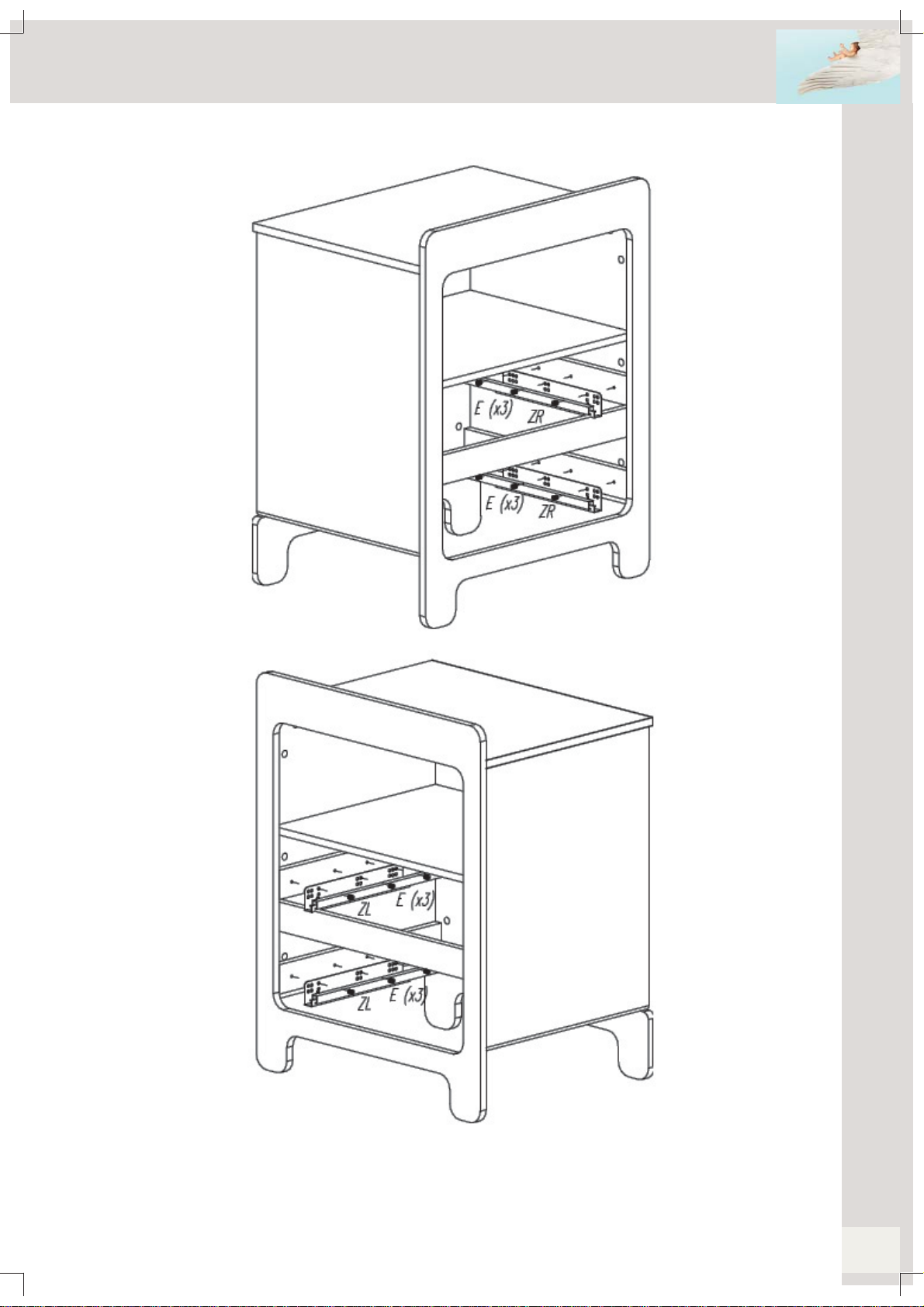

Stap 6 : Gebruik de onderdelen van stap 5, de geleiderparen ZL en ZR en twaalf bouten E
Plaats de geleiders (ZL en ZR) voor de voorziene boringen van de zijden (3L en 3D). Duw door het derde
gat vooraan de geleiders een bout (E) en draai vast. Plaats nu de andere bouten en draai deze vast in de
zijden.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
Stap 7 : Gebruik de ladezijden van stap 1en 2, beide ladefronten DR1G en DR1D,twee laderuggen DR4, twee
ladebodems DR3, acht verbindingsbouten C, acht houtschroeven B en acht excentrieken D
Draai twee verbindingsbouten (C) vast in de boringen links en rechts op de achterzijde van de ladefronten (DR1G
en DR1D). Plaats een laderug (DR4) met de gleuf naar binnen gericht tussen de zijden (DR2L en DR2R). Duw
twee houtschroeven (B) in de voorziene boringen achteraan elke zijde en draai ze vast in de rug. Schuif een
ladebodem (DR3) in de gleuven van de zijden en de rug. Plaats vier excentrieken (D) in de boringen vooraan de
binnenkant van de zijden. Herhaal deze procedure met de andere lade. Duw de ladefronten met hun verbindings-
bouten in de voorziene gaten en over de houten deugels van de zijden. Span de excentrieken aan.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]

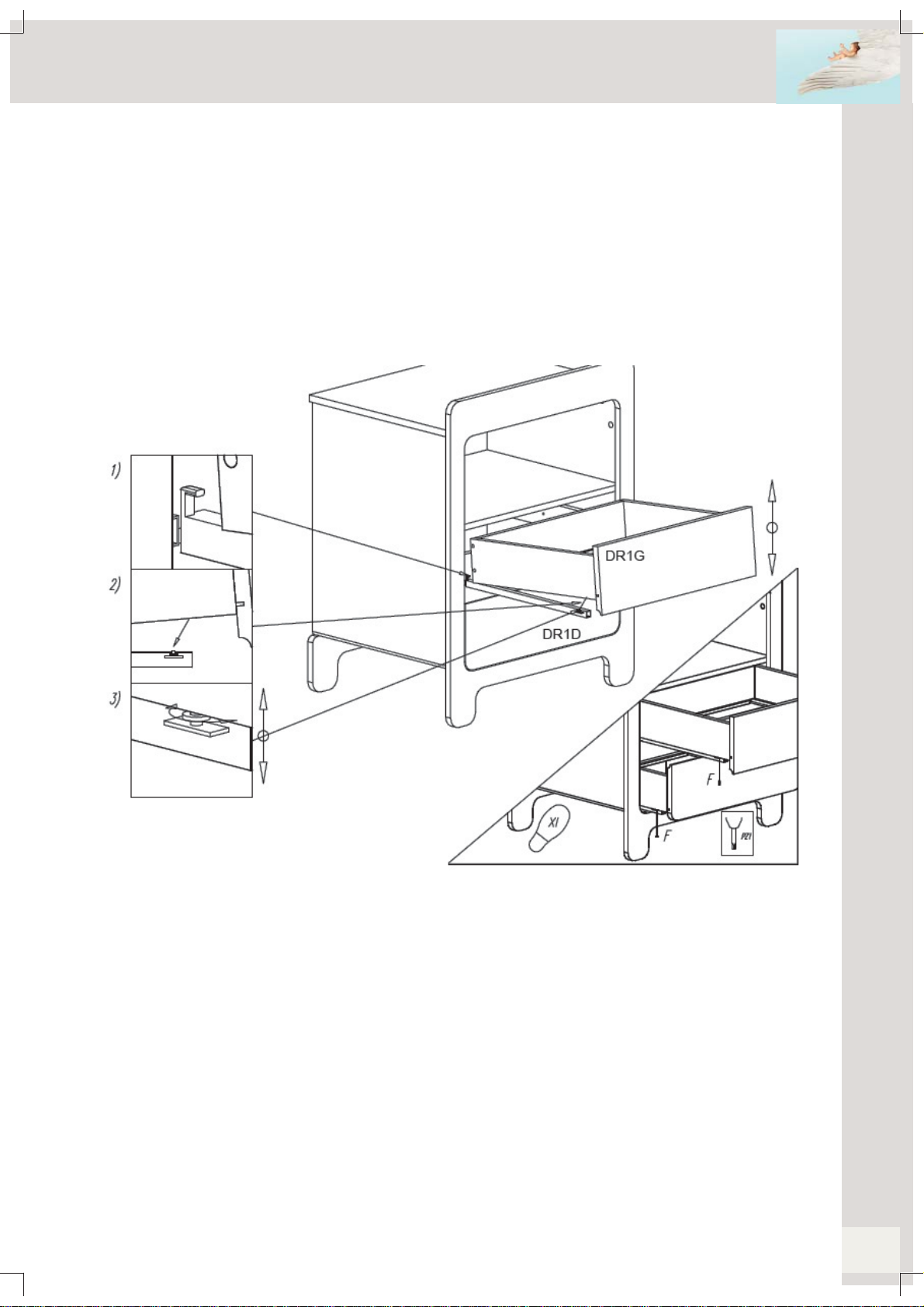

Stap 8 : Gebruik de onderdelen van stappen 6 en 7
Trek de geleiders uit het meubel en begin met de onderste lade (DR1D). Plaats de lade tegen de achterste
stop op de geleiders en duw de lade over de voorste stop van de geleider. Vervolgens de bovenste lade
(DR1G) plaatsen.
De laden kunnen in de hoogte geregeld worden door de voorste stop op de geleiders aan te passen.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette commode.
Mise en service : Avant d’utiliser la commode prenez soin que tous les éléments se trouvent en bon état, sont
parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de la commode.
Nettoyage et entretien : Nettoyez la commode avec du savon ou un détergent sans éléments toxiques, dilué
dans de l’eau tiède.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la commode assemblée : 67x52x92H cm
Structure : mdf
Achèvement : mélamine et aque de polyuréthane appliqué en 2 couches et testé confor-
mément à EN 71-3 pour la couche de fond et la couche de finition
Munis de trois tiroirs réglables
Coloris disponibles (xx) : 22 White et 24 Griffin
Poids net : 37 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de la commode
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen
Etape 1 : Utilisez les deux côtés terminaux 3L et 3D, le plateau 1, l’étagère 4, le panneau arrière 5, la
traverse 7, les quatre supports de glissières 6, les côtés de tiroir DR2L et DR2R et quarante-huit chevilles
en bois A
Poussez trois chevilles en bois (A) dans les perçages prévus en haut et sur le côté avant des panneaux
terminaux (3L et 3D). Poussez quatre chevilles en bois (A) dans les trous à l’avant du plateau (1). Poussez
trois chevilles en bois (A) dans les trous sur les côtés de l’étagère (4). Poussez huit chevilles en bois (A)
dans les trous sur les côtés du panneau arrière (5). Poussez deux chevilles de bois (A) dans les perçages
sur les côtés des supports de glissières (6). Poussez deux chevilles de bois (A) dans les perçages prévus
sur les côtés de la traverse (7). Insérez une cheville en bois (A) dans les trous à l’avant des côtés de tiroir
(DR2L et DR2R).

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen
Etape 2 : Utilisez les côtés 3L et 3R et le plateau 1de l’étape 1, le cadre frontal 2et vingt-huit boulons de rac-
cord C
Serrez trois boulons de raccord (C) dans les perçages à l’intérieur et au milieu des côtés terminaux (3L et 3R)
et trois à l’arrière. Serrez sept boulons de raccord (C) dans les perçages au dessous du plateau (1). Serrez neuf
boulons de raccord (C) dans les perçages autour de l’arrière du cadre frontal (2).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen
Etape 3 : Utilisez l’étagère 4, le panneau arrière 5et la traverse 7de l’étape 1, les côtés 3L et 3R de l’étape
2et douze excentriques D
Poussez six excentriques (D) dans les perçages en bas de l’étagère (4). Insérez trois excentriques (D)
dans les perçages à gauche et à droite du dos (5). Poussez le dos (5) avec ses chevilles dans les trous
et à travers les boulons de raccord du côté droit (3R). Serrez les excentriques. Poussez l’étagère (4) avec
ses chevilles dans les trous et à travers les boulons de raccord du côté droit (3R). Serrez les excentriques.
Poussez la traverse (7) avec ses chevilles dans les trous du côté droit (3R). Poussez le côté gauche avec
ses boulons de raccord dans les perçages et à travers les chevilles de l’étagère, de la traverse et du dos.
Serrez les excentriques.
Etape 4 : Utilisez les pièces de l’étape 3, le plateau 1de l’étape 2et sept excentriques D
Poussez trois excentriques (D) dans les perçages en haut des côtés (3L et 3D) et un en haut du panneau
dorsal (5). Poussez le plateau (1) avec ses boulons de raccord dans les perçages et à travers les chevilles
en bois des côtés et du dos. Serrez les excentriques.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen
Etape 5 : Utilisez les pièces de l’étape 4, les supports de glissière 6de l’étape 1, le cadre frontal de l’étape 2et
neuf excentriques D
Insérez trois excentriques (D) dans les perçages à l’avant des côtés (3L et 3D) et trois en bas du top (1). Pous-
sez les supports de glissière (6) avec leurs chevilles en bois dans les trous du dos. Poussez le cadre frontal (2)
avec ses boulons de raccord dans les perçages et à travers les chevilles des côtés, le plateau et les supports de
glissière. Serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen
Etape 6 : Utilisez les pièces de l’étape 5, les deux paires de glissières ZL et ZR et douze boulons E
Positionnez les glissières (ZL et ZR) devant les perçages prévus des côtés (3L et 3D). Insérez un boulon
(E) à travers la troisième ouverture à l’avant des glissières et serrez. Serrez les autres boulons dans les
côtés.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
SUNNY 54 03 53xx Commode avec deux tiroirs
Chest of two drawers
Commode met twee laden
Kommode mit zwei Schubladen
Etape 7 : Utilisez les pièces de tiroir de l’étape 1et 2, les deux fronts de tiroirs DR1G et DR1D, deux dos de tiroir
DR4, deux fond de tiroir DR3, huit boulons de raccord C, huit vis à bois Bet huit excentriques D
Serrez deux boulons de raccord (C) dans trous à gauche et à droite à l’arrière des fronts de tiroirs (DR1G et
DR1D). Placez un dos de tiroir (DR4) entre les côtés (DR2L et DR2R) avec la rainure vers l’intérieur. Poussez
deux vis à bois (B) dans les perçages prévus de chaque côté et serrez-les dans le dos. Glissez un fond de tiroir
(DR3) dans les rainures des côtés et du dos. Poussez un profil de support (DR5) avec ses chevilles en bois dans
les trous du dos. Insérez quatre excentriques (D) dans les trous à l’avant de l’intérieur des côtés. Répétez cette
procédure avec l’autre tiroir. Poussez les fronts de tiroir avec leurs boulons de raccord dans les trous et à travers
les chevilles en bois des côtés. Serrez les excentriques.
