QU-AX COCOON 54F01-0400 Series User manual

COCOON 54F01-0400x
Quax
®
Be Inspired
Armoire à 3 portes, tiroirs et niche
Wardrobe with 3 doors, drawer and niche
Kleerkast met 3 draaideuren, lade en nis
3 Türen Schrankwand, Schublade und
Nische
Handboek
Pagina 2
V1.5 Nov 2021
Manuel
Page 12
Bauanleitung
Seite 22
Manual
Page 32
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]

COCOON 54F01-0400x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]

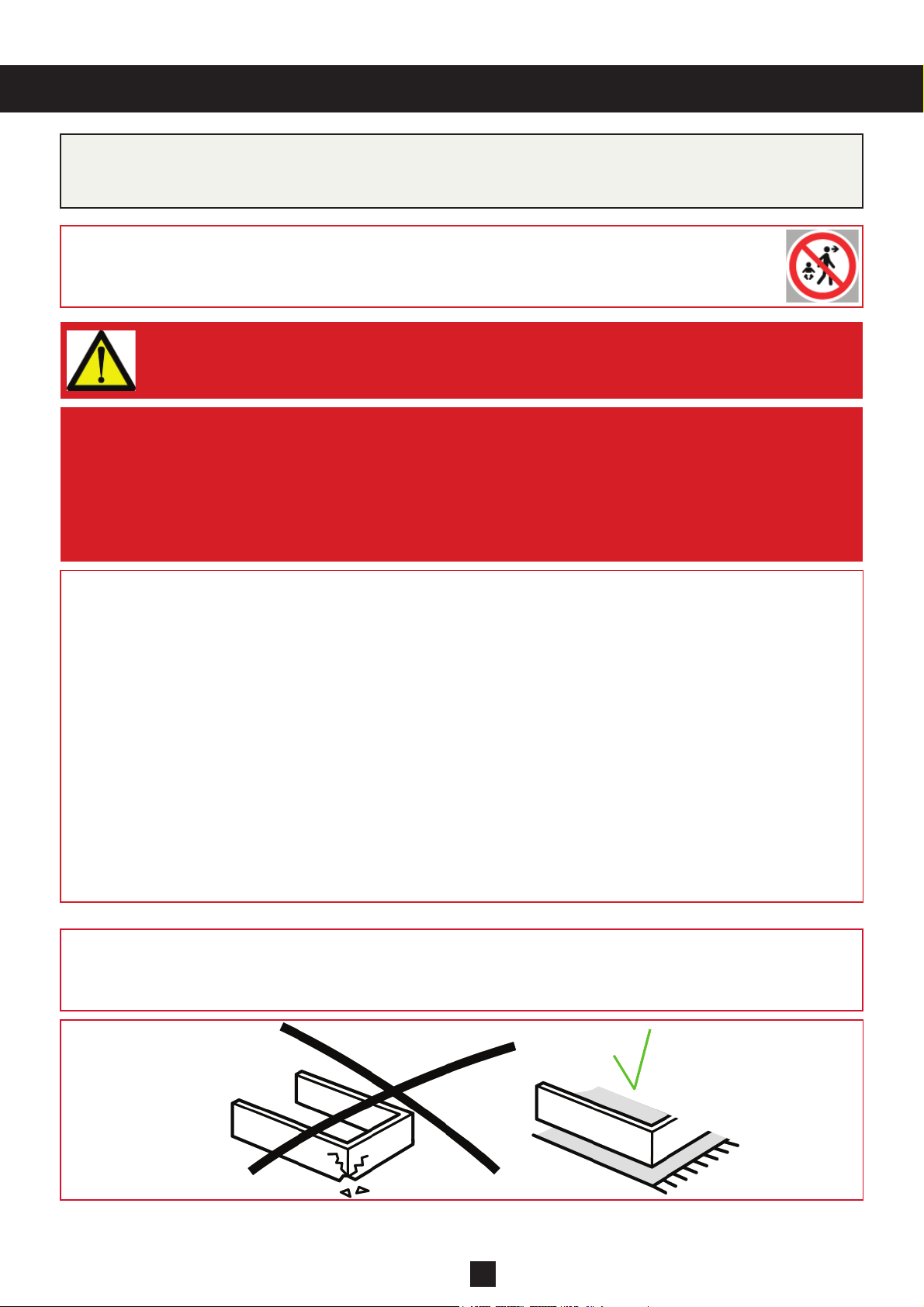

VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN OM
RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF HOU ZE
BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Dit is een meubel op pootjes. Gelieve voor iedere verplaatsing het meubel op te tillen en niet te verschuiven over de vloer
of tapijt. Daardoor opgelopen schade wordt niet vergoed.
1. WAARSCHUWINGEN en GEBRUIK
WAARSCHUWING : LAAT JE KIND NIET ONBEWAAKT ACHTER
BELANGRIJK : TE BEWAREN VOOR TOEKOMSTIG
GEBRUIK - ZORGVULDIG TE LEZEN.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat bevin-
den, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of blijven hangen
met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Controleer
regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij vaststell-
ing ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van dit
meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas verwarming
enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestanddelen
en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient elk gemorst
product dadelijk te worden weggenomen en opgekuist.
2
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400x
2. Veiligheid en algemene gegevens
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een
aankoopbewijs, vermelding van het productienummer en -datum vermeld op het meubel zelf, de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 96x58x196H cm
Afwerking : pootjes in massieve beuk.
De bovenbouw in gemelamineerde spaanderplaat.
De lade met push-systeem
De kast kan gepersonaliseerd worden met een extra nis code 54F01-04-0x
Gewicht : 86,00 kg
Beschikbare kleuren (xx) : zie www.quaxpro.eu
3

COCOON 54F01-0400x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]

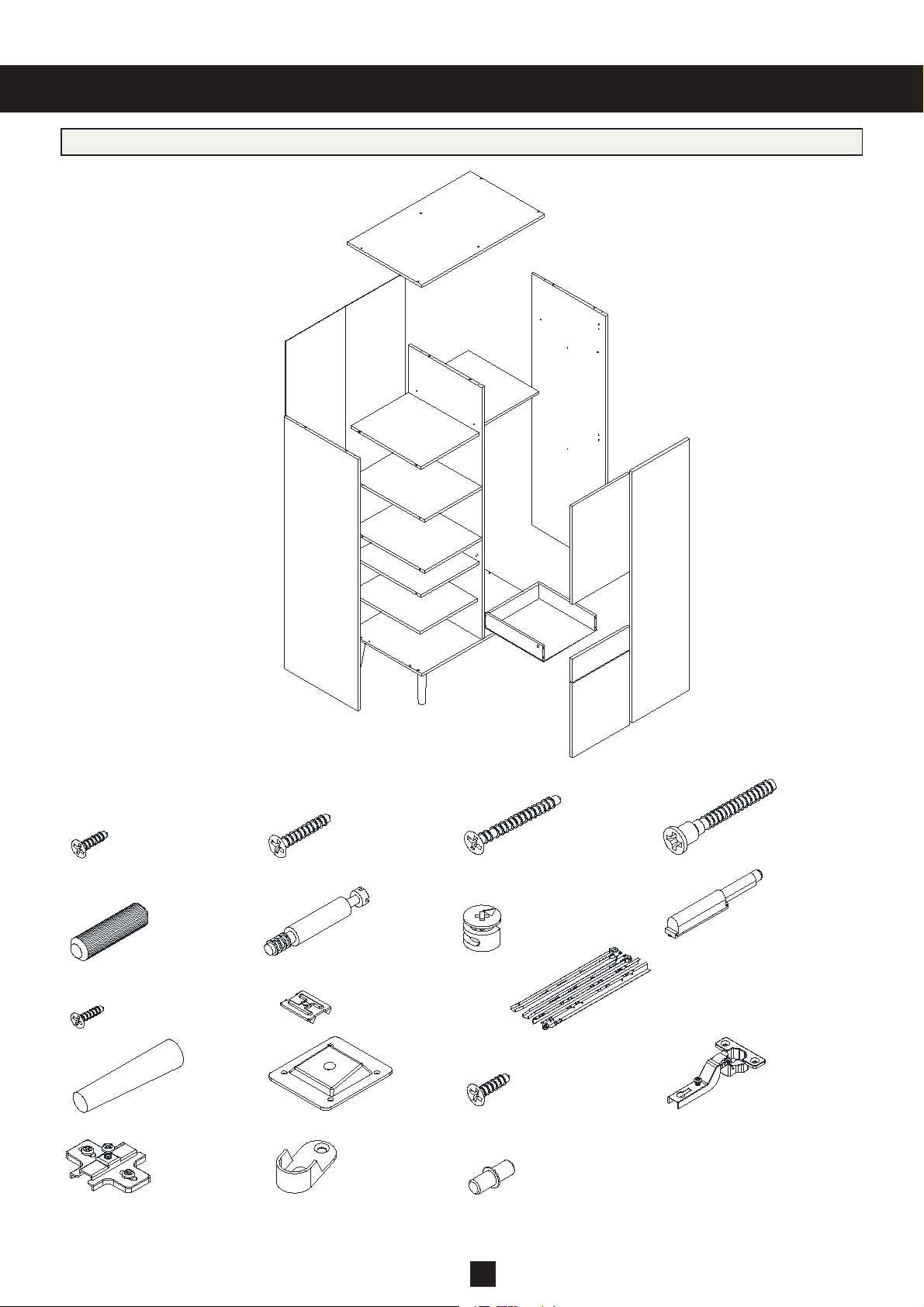

3. Onderdelen
4
32
7
8
5
6
4
1
9
11
12
13
14
15
17
16
18
ABCD
EF H
G
IJ
10
L
M
3,5x16mm 3,5x25mm 4x35mm
3x16mm
N
4x18mm
O
16x
14x
4x 4x P
RS T
7
8
18
4x
58x
32x 22x
12x 4x
1x
7x
4x
7x
7x
12x
6x 4x

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400x
4. Het in elkaar zetten van de kast
5

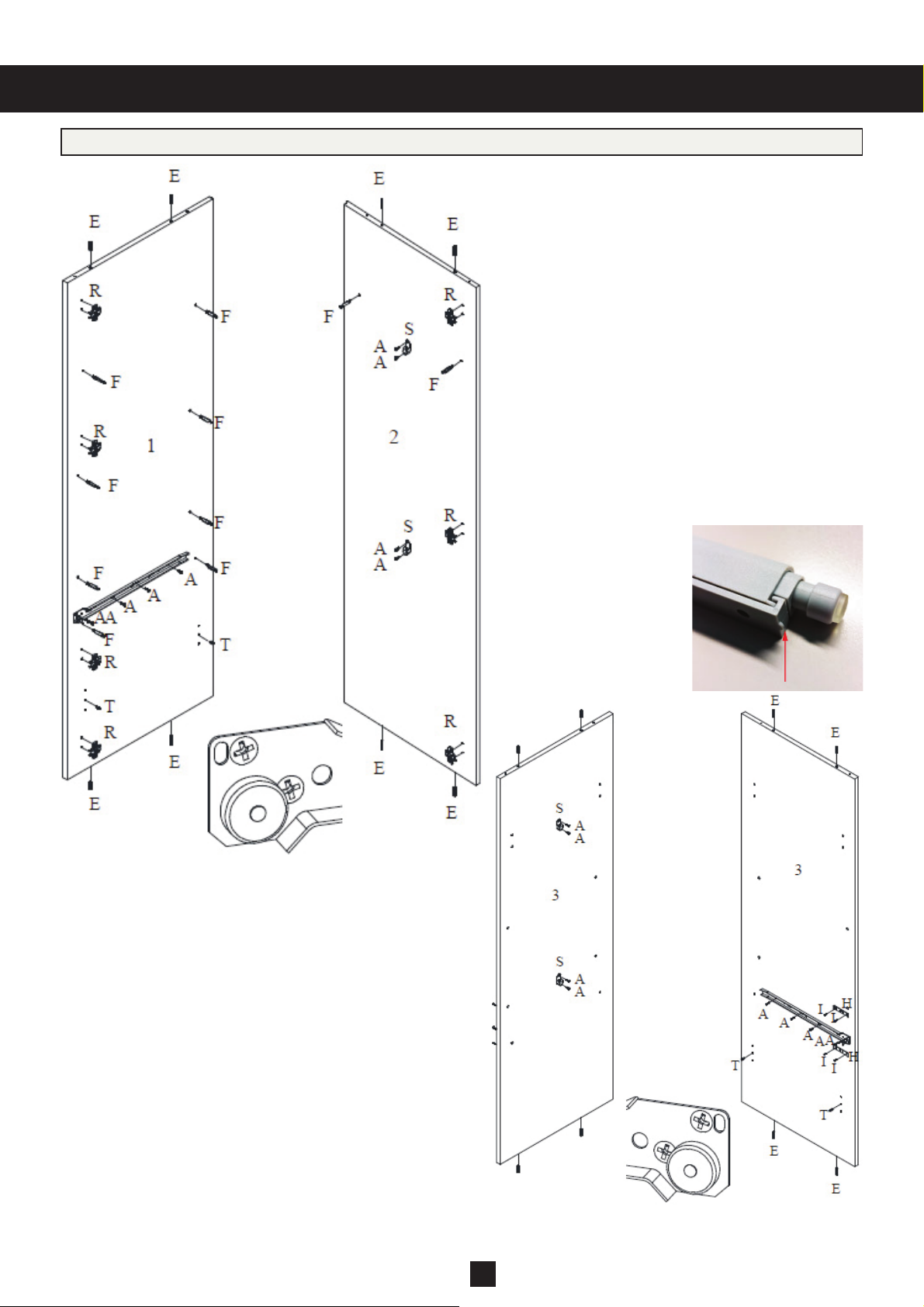

Stap 4.1 : Gebruik de linkse eindzijde 1,de rechter
eindzijde 2, acht houten deuvels E, tien verbindings-
bouten F, één geleider L, zeven scharnierplaatjes R,
twee roedehouders S, negen houtschroeven A en twee
legboordhouders T
Draai acht verbindingsbouten (F) vast in de boringen
van de linker eindzijde (1). Draai twee verbindings-
bouten (F) vast in de boringen bovenaan de rechter
eindzijde (2). Duw twee houten deuvels (E) in de borin-
gen boven- en onderaan de eindzijden (1en 2). Haal de
geleider (L) uit elkaar. Plaats de buitengeleider op de
boringen van de linker eindzijde. Bevestig de geleider
met vijf houtschroeven (A). Let op het detail. Duw vier
scharnierplaatjes (R) in de voorziene boringen aan de
voorkant van de linker eindzijde. Duw drie scharnier-
plaatjes (R) in de voorziene boringen aan de voorkant
van de rechter eindzijde. Plaats de roedehouders (S)
op de voorzien boringen in het midden van de rechter
eindzijde. Bevestig de houder met twee houtschroeven
(A). Duw twee legboordhou-
ders (T) in de voorziene bo-
ringen onderaan de linker
eindzijde.
Stap 4.2 : Gebruik de tussenzijde 3, vier houten deuvels E, de
andere geleider L, negen houtschroeven A,twee push-syste-
men H, vier houtschroeven I, twee roedehouders Sen twee
legboordhouders T
Duw twee houten deuvels (E) in de boringen boven- en onder-
aan de tussenzijde (3). Haal de geleider (L) uit elkaar. Plaats
de buitengeleider op de boringen aan de linkerkant van de tus-
senzijde. Bevestig de geleider met vijf houtschroeven (A). Let
op het detail. Haal de push-systemen (H) uit elkaar Plaats de
bevestigingsplaten met de lip (zie rode pijl) naar achter geri-
cht, op de boringen boven en onder de geleider. Bevestig de
bevestigingsplaten met twee houtschroeven (I). Duw de syste-
men terug op hun houder. Duw twee legboordhouders (T) in de
voorziene boringen onderaan de linkerkant van de tussenzi-
jde. Plaats de roedehouders (S) op de voorziene boringen in
het midden van de rechterkant van de tussenzijde. Bevestig de
houder met twee houtschroeven (A).

COCOON 54F01-0400x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
6
Stap 4.3 : Gebruik het
bovenblad 5, twee push-
systemen Hen vier hout-
schroeven I.
Haal de push-systemen
(H) uit elkaar Plaats de
bevestigingsplaten met
de lip naar achter ge-
richt, op de boringen
onderaan het bovenblad
(5). Draai elke bevestig-
ingsplaat vast met twee
houtschroeven (I). Duw
de systemen terug op
hun houder.
Stap 4.4 : Gebruik de
bodem 4, de vier poten
M, de vier bevestiging-
splaten Nen zestien
houtschroeven O.
Plaats de bevestigings-
platen (N) op de borin-
gen onderaan de bodem
(4). Duw de houtschroe-
ven (O) in de gaten van
de bevestigingsplaten en
draai ze vast in de bo-
dem. Draai de poten (M)
vast in de bevestigings-
platen.
Stap 4.5 : Gebruik het legbord 6,
de beide legboorden 7,beide leg-
boorden 8en tien minifix G
Duw twee minifix (G) in de borin-
gen onderaan alle leggers (6, 7en
8).

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400x

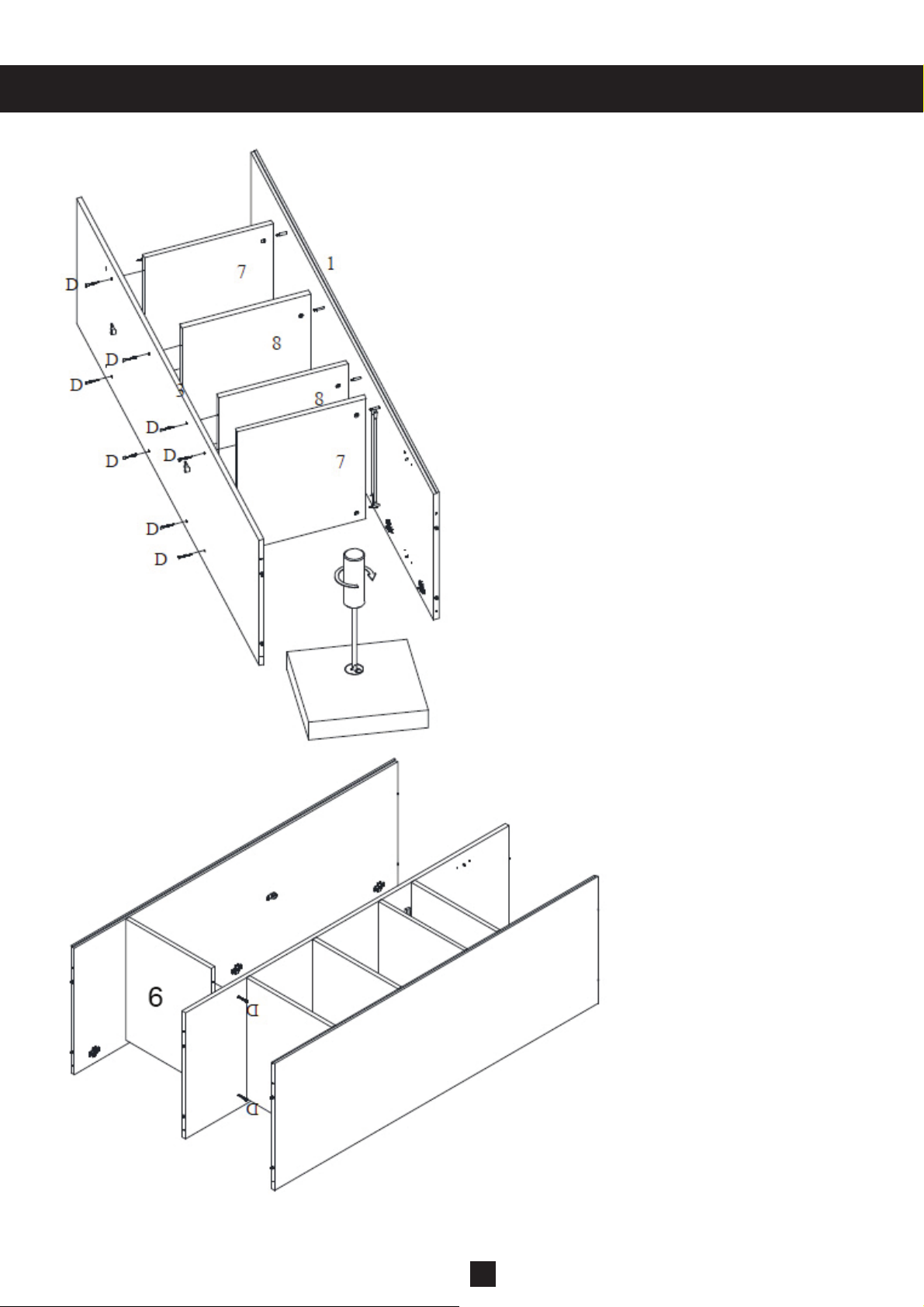

Stap 4.6 : Gebruik de leggers 7en 8van stap 4.5, de linker
eindzijde van stap 4.1, de tussenzijde van stap 4.2 en acht
houtschroeven D
Duw de leggers (7en 8) op de verbindingsbouten van linker
eindzijde (1). Draai de minifix vast. Plaats de tussenzijde (3)
voor de boringen in de leggers. Duw de houtschroeven (D)
door de gaten in de tussenzijde en draai vast in de leggers.
7
Stap 4.7 : Gebruik de onderdelen
van stap 4.6, de legger 6van stap
4.5, de rechter eindzijde van stap
4.1 en twee houtschroeven D
Duw de legger (6) op de verbin-
dingsbouten van rechter eindzijde
(2). Draai de minifix vast. Plaats
de constructie van stap 4.6 voor
de boringen in de legger. Duw de
houtschroeven (D) door de gaten
in de tussenzijde en draai vast in
de legger.

COCOON 54F01-0400x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
8
Stap 4.8 : Gebruik de onderdelen van stap 4.3 en stap 4.4, de constructie van stap 4.7, twaalf houtschroeven D, beide
ruggen 18, zeven paneelklemmen Jen zevenendertig houtschroeven I.
Plaats de bodem met de poten (4) voor de gaten in de eindzijden en tussenzijde. Duw de houtschroeven (D) in de borin-
gen onderaan de bodem en draai ze vast in de zijden. Plaats het bovenblad (5) voor de gaten in de eindzijden en tussen-
zijde. Duw de houtschroeven (D) in de boringen bovenaan het bovenblad en draai ze vast in de zijden. Plaats de ruggen
(18) in de uitsparingen van het bovenblad, bodem en eindzijden. Kontroleer indien beide overhoekse afstanden gelijk
zijn. Verbind beide ruggen ter hoogte van de tussenzijde door middel van de paneelklemmen (J). Duw een houtschroef
(I) in de klemmen en draai vast in de tussenzijde. Bevestig de ruggen aan de eindzijden, bodem en het bovenblad door
middel van dertig houtschroeven (I).
Stap 4.9 : Gebruik het ladefront 13, de ladezijden 14 en 15, twee verbindingsbouten F, twee houten deuvels Een twee
minifix G
Draai de verbindingsbouten (F) vast in de boringen aan de binnenkant van het ladefront (13). Duw een houten deuvel
(E) in de boringen aan de voorkant van de ladezijden (14 en 15). Duw een minifix (G) in de boring aan de binnenkant
van de zijden.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400x
9
Nota bij stap 4.8 : Til de kast op met twee personen, draai de kast rechtop en plaats
ze voorzichtig op haar poten.

COCOON 54F01-0400x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
10

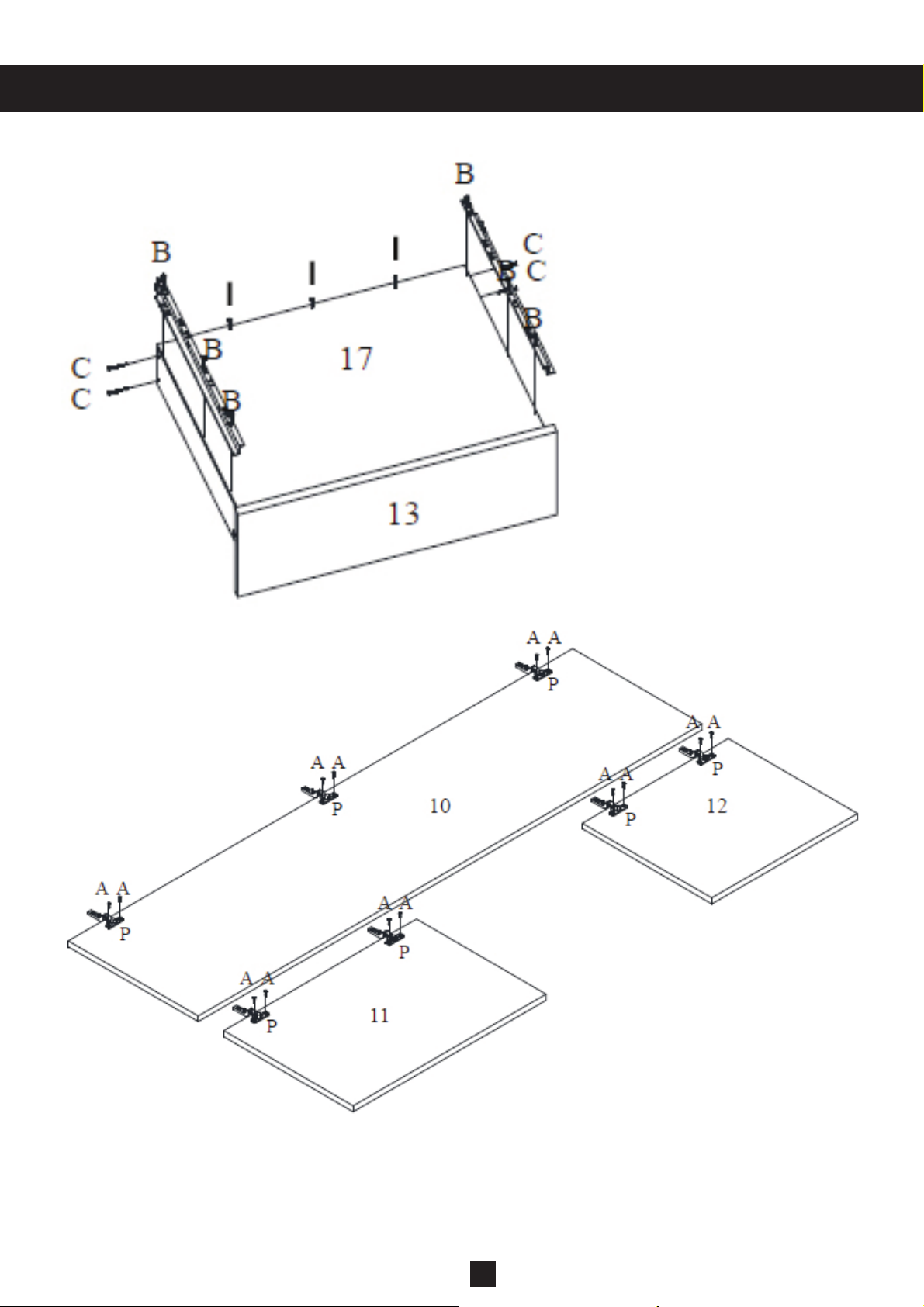

Stap 4.10 : Gebruik de onderdelen van
stap 4.9, de laderug 16, vier houtschroe-
ven C,de ladebodem 17, drie houtschro-
even I,de rest van de geleideronderde-
len Len zes houtschroeven B.
Plaats de laderug (16) tussen de ladezij-
den. Duw de houtschroeven (C) door de
boringen achteraan de buitenkant van
de ladezijden en draai ze vast in de rug.
Duw het ladefront met zijn verbinding-
sbouten in de boringen van de ladezij-
den. Draai de minifix vast. Schuif de bo-
dem (17) in de gleuf van het ladefront en
bevestig in de rug middels de houtschro-
even (I). Plaats de binnengeleiders op
de boringen van de ladezijden. Bevestig
elke geleider met drie houtschroeven
(B).

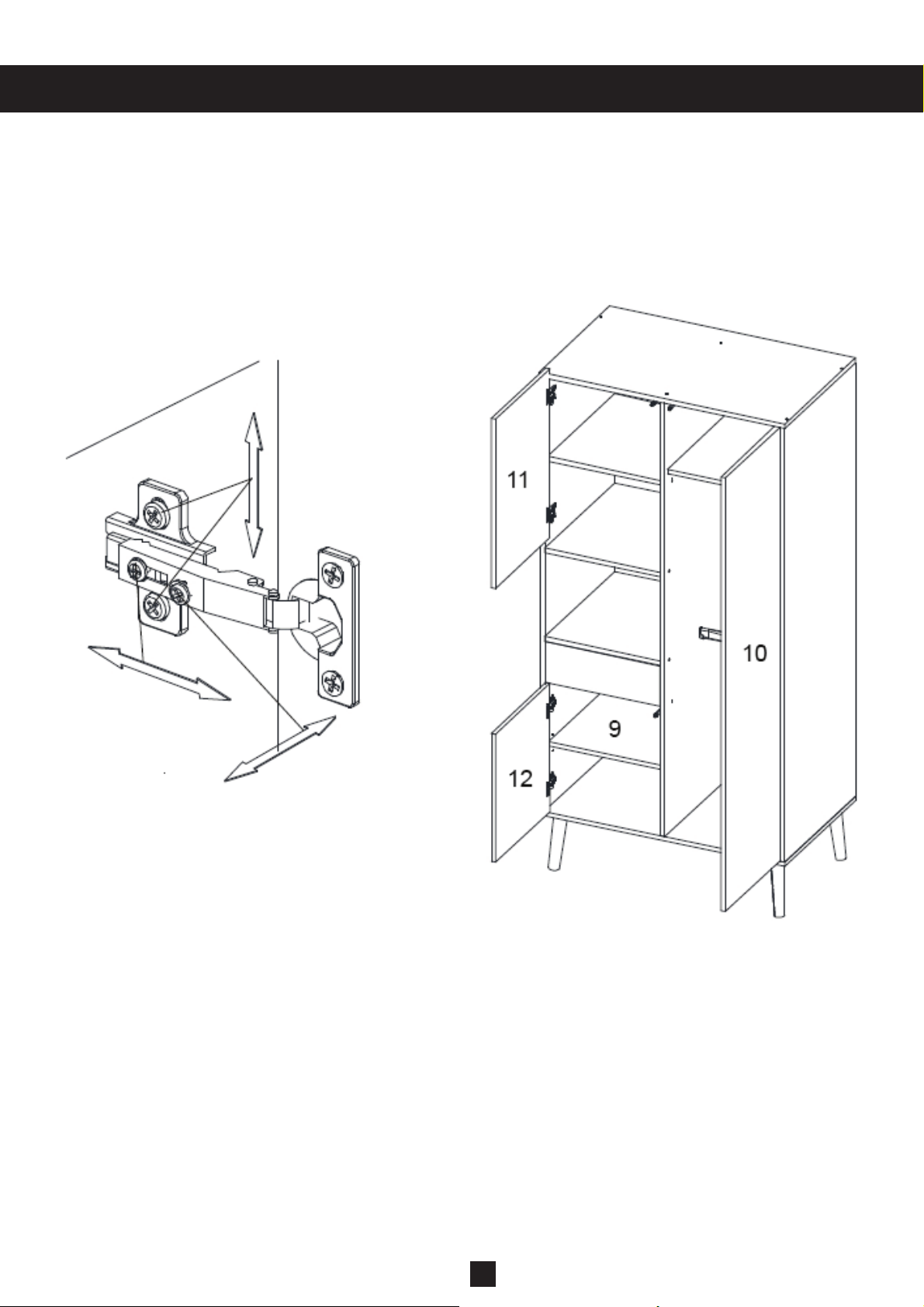

Stap 4.11 : Gebruik de deuren 10, 11 en 12, zeven scharnieren Pen veertien houtschroeven A
Plaats de scharnieren (P) op de boringen in de deuren (10, 11 en 12) en bevestig iedere scharnier met twee houtschroe-
ven (A).
