QU-AX INDIGO 54 05 21 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.0 Jun 2017
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

Quax®
First dreams
First steps
GEBRUIK
Stel de nachttafel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient
elk gemorst product dadelijk te worden weggenomen en opgekuist.
www.quax.eu [email protected]
2
INDIGO 54 05 21xx
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde nachttafel : 43x35x43H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak.
Voorzien van een uittrekbare lade
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 7 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de nachttafel
Stap 1 : Gebruik beide lange dwarsbalken ES3, beide korte dwarsbalken ES2, acht excentrieken C, de vier
poten ES1, acht verbindingsbouten Ben acht houten drevels A.
Duw twee excentrieken (C) in de boringen aan de binnenkant van de dwarsbalken (ES2 en ES3). Duw een
houten drevel (A) vast in de boringen op de uiteinden van alle dwarsbalken. Draai twee verbindingsbouten
(B) vast in de boringen aan de binnenkant van de poten (ES1).
Stap 2 : Gebruik de onderdelen van stap 1
Duw de poten (ES1) met hun verbindingsbouten in de boringen en over de drevels van de korte dwars-
balken (ES2). Draai de excentrieken vast. Duw de lange dwarsbalken (ES3) met hun drevels in de bo-
ringen en over de verbindingsbouten van een pootonderstel. Draai de excentrieken vast. Duw het ander
pootonderstel met zijn verbindingsbouten in de boringen en over de houten drevels van de lange dwars-
balken. Draai de excentrieken vast.
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
Stap 3 : Gebruik het bovenblad EB1 en vier verbindingsbouten B
Draai vier verbindingsbouten (B) vast in de boringen onderaan het bovenblad (EB1)
Stap 4 : Gebruik de legger en bodem EB3, acht houten drevels Aen acht excentrieken C
Duw twee houten drevels (A) in de boringen op de zijkanten van de legger en bodem (EB3). Duw de excentrieken
(C) in de boringen onderaan de legger en bodem.
Stap 5 : Gebruik beide eindzijden EB2 LH en EB2 RH, vier houten drevels A, acht verbindingsbouten B, vier
moeren E en vier excentrieken C
Draai vier verbindingsbouten (B) vast in de boringen aan de binnenkant van de zijden (EB2 LH en EB2 RH). Duw
twee houten drevels (A) in de boringen bovenaan de zijden. Duw twee moeren (E) in de boringen onderaan de
zijde. Duw twee excentrieken (C) in de boringen bovenaan de zijden.
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Stap 6 : Gebruik de onderdelen van stap 4en 5
Duw de legger en de bodem (EB3) met hun houten drevels in de boringen en over de verbindingsbouten
van de linkse eindzijde (EB2 LH). Draai de excentrieken vast. Duw nu de rechtse eindzijde (EB2 RH) met
zijn verbindingsbouten in de boringen en over de houten drevels van de legger en de bodem. Draai de
excentrieken vast.
Stap 7 : Gebruik de onderdelen van stap 3en 6, de rug EB4 en tien houtschroeven D
Duw het bovenblad (EB1) met zijn verbindingsbouten in de boringen en over de houten drevels van de
zijden. Draai de excentrieken vast. Plaats de structuur op zijn voorkant op het deken. Plaats de rug (EB4)
evenwijdig op de achterkant van de structuur. Schroef de rug vast in de structuur met de schroeven (D).

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
Stap 9 : Gebruik het ladefront EB5 en twee verbindingsbouten B
Draai beide verbindingsbouten (B) vast in de boringen aan de binnenkant van het front (EB5).
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Stap 8 : Gebruik de onderdelen van stap 2en 7en vier houtschroeven F
Plaats de bovenbouw op de boringen van het onderstel. Duw de houtschroeven (F) door deze boringen en draai
ze vast in de bovenbouw.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Stap 10 : Gebruik de laderug EB6, twee houten drevels Aen twee excentrieken C
Duw een houten drevel (A) in de boringen op de zijkanten van de laderug (EB6). Duw twee excentrieken
(C) in de boringen op de buitenkant van de rug.
Stap 11 : Gebruik de linkse ladezijde EB7 LH en de rechtse EB7 RH, vier houten drevels A, twee verbin-
dingsbouten Ben twee excentrieken C
Duw twee houten drevels (A) in de boringen op de zijkant van de ladezijden (EB7 LH en EB7 RH). Duw
een excentriek (C) in de boring op een uiteinde van de zijden. Draai een verbindingsbout (B) vast in de
boring op het andere uiteinde van de zijden.
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

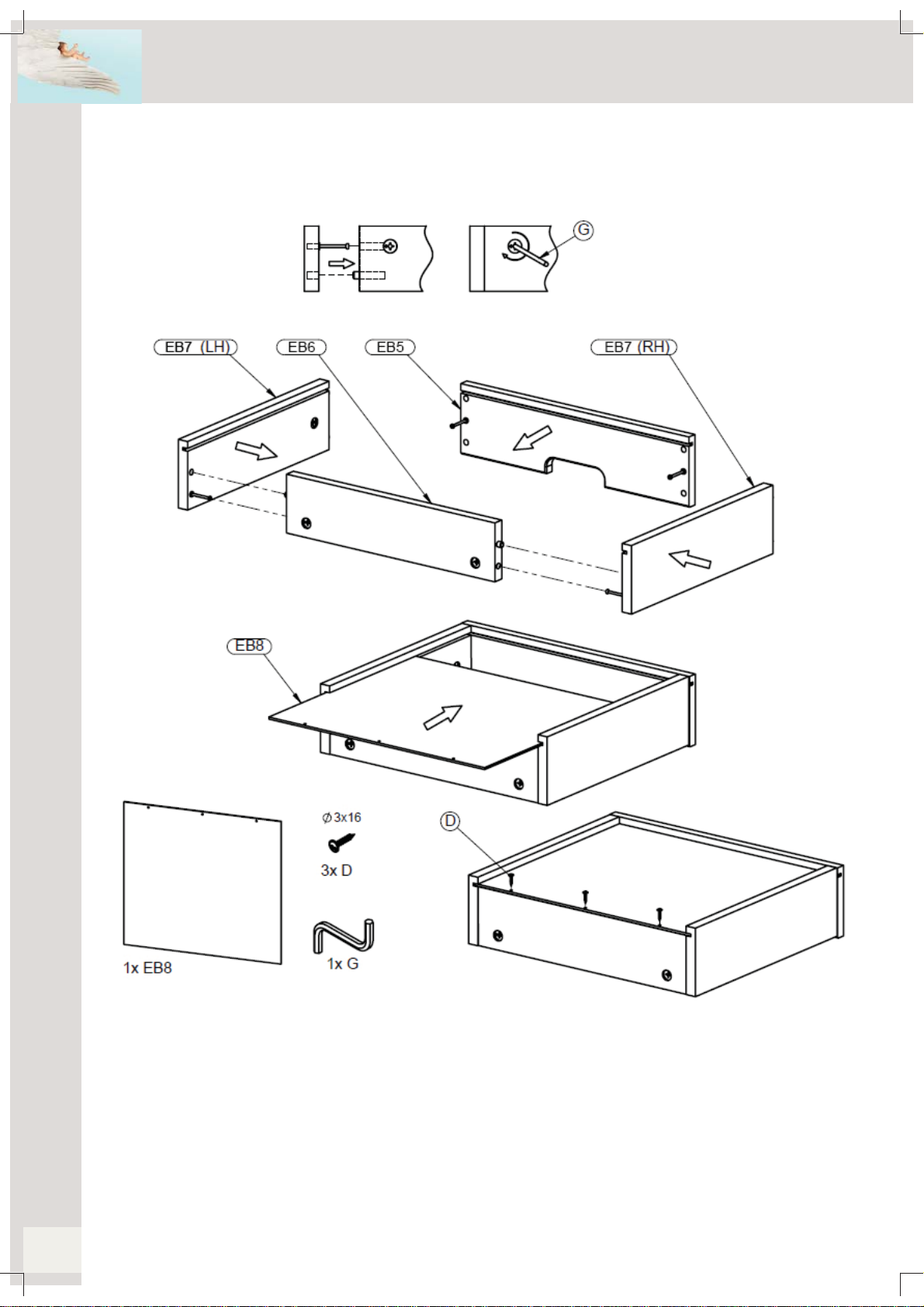

Stap 12 : Gebruik de onderdelen van stap 9tem 11, de ladebodem EB8 en drie houtschroeven D
Plaats de laderug (EB6) met zijn houten drevels in de boringen en over de verbindingsbouten van de ladezijden
(EB7 LH en RH). Draai de excentrieken vast. Duw de ladezijden met hun houten drevels in de boringen en over
de verbindingsbouten van het ladefront (EB5). Draai de excentrieken vast. Duw de ladebodem (EB8) in de gro-
even van de zijden en de rug van de lade. Bevestig de bodem door middel van de houtschroeven (D) aan de
laderug.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
Stap 13 : Plaatsing van de lade
Schuif de lade in het open vak van de nachttafel.
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette table de nuit.
Mise en service : Avant d’utiliser le chevet prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate du chevet.
Nettoyage et entretien : Nettoyez la table de nuit avec du savon ou un détergent sans éléments toxiques, dilué
dans de l’eau tiède. Afin d’éviter le gonflement et la décoloration possible des panneaux de bois tout déverse-
ment doit être immédiatement retiré et nettoyé.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIRE ATTENTIVE-
MENT.
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la table de nuit assemblée : 43x35x43H cm cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base de polyuréthane appliqué en 3 couches et testé confor-
mément à EN 71-3 pour la couche de fond et la couche de finition
Munis d’un tiroir
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 7 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de la table de nuit
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Etape 1 : Utilisez les deux traverses longues ES3, les deux traverses courtes ES2, huit excentriques C,
les quatre pieds ES1, huit boulons de raccord Bet huit chevilles en bois A
Poussez deux excentriques (C) dans les perçages prévus à l’intérieur des traverses (ES2 et ES3). Pous-
sez une cheville en bois (A) dans les perçages sur les extrémités des traverses. Fixez deux boulons de
raccord (B) dans les perçages à l’intérieur des pieds (ES1).
Etape 2 : Utilisez les pièces de l’étape 1
Poussez les pieds (ES1) avec leurs boulons de raccord dans les trous et à travers les chevilles en bois des
traverses courtes (ES2). Serrez les excentriques. Poussez les traverses longues (ES3) avec leurs che-
villes dans les trous et à travers les boulons de raccord d’un piètement. Serrez les excentriques. Poussez
l’autre piètement avec ses boulons dans les trous et à travers les chevilles des traverses longues. Serrez
les excentriques.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Etape 3 : Utilisez le plateau EB1 et quatre boulons de raccord B
Serrez quatre boulons de raccord (B) dans les perçages en bas du plateau (EB1).
Etape 4 : Utilisez l’étagère et le fond EB3, huit chevilles en bois Aet huit excentriques C
Poussez deux chevilles en bois (A) dans les perçages sur les côtés de l’étagère et du fond (EB3). Poussez les
excentriques (C) dans les trous en bas de l’étagère et du fond.
Etape 5 : Utiliser les deux côtés EB2 LH et EB2 RH, quatre chevilles en bois A, huit boulons de raccord B, quatre
écrous E et quatre excentriques C
Serrez quatre boulons de raccord (B) dans les perçages à l’intérieur des côtés. Insérez deux chevilles en bois (A)
dans les trous prévus au dessus du côté. Insérez deux écrous (E) dans les trous en bas du côté. Insérez deux
excentriques (C) dans les trous en haut du côté.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Etape 6 : Utilisez les pièces de l’étape 4et 5
Pousser l’étagère et le fond (EB3) avec leurs chevilles en bois dans les trous et à travers les boulons de
raccord du côté gauche (EB2 LH), serrez les excentriques. Poussez maintenant le côté droit (EB2 RH)
avec ses boulons de raccord dans les perçages et à travers les chevilles en bois de l’étagère et le fond.
Serrez les excentriques.
Etape 7 : Utilisez les pièces de l’étape 3et 6, le dos EB4 et dix vis à bois D
Poussez le plateau (EB1) avec ces boulons de raccord dans les trous et à travers les chevilles en bois des
côtés et serrez les excentriques. Placez la structure avec son front sur la couverture. Posez le dos (EB4)
parallèlement à l’arrière de la structure. Fixez le dos fermement dans la structure avec les vis à bois (D).

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Etape 9 : Utilisez le front de tiroir EB5 et deux boulons de raccord B
Serrez les boulons de raccord (B) dans les perçages à l’intérieur de la façade (EB5).
Etape 8 : Utilisez les pièces des étapes 2et 7et quatre vis à bois F
Posez la superstructure sur les perçages du piètement. Insérez les vis à bois (F) à travers ces perçages et serrez
les dans la superstructure.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Etape 10 : Utilisez le dos de tiroir EB6, deux chevilles en bois Aet deux excentriques C
Poussez une cheville en bois (A) dans les trous sur les côtés du dos (EB6). Poussez deux excentriques
(C) dans les perçages sur les extrémités des dos.
Etape 11 : Utilisez le côté de tiroir gauche EB7 LH et le droite EB7 RH, quatre chevilles en bois A, deux
boulons de raccord Bet deux excentriques C
Poussez deux chevilles en bois (A) dans les perçages sur le côté de chaque côté (EB7 LH et EB7 RH).
Poussez un excentrique (C) dans le perçage à une extrémité des côtés. Serrez un boulon de raccord (B)
dans le perçage à l’autre extrémité des côtés.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
INDIGO 54 05 21xx Table de nuit avec casier et tiroir
Night table with a drawer
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Etape 12 : Utilisez les pièces de l’étape 9à 11, le fond du tiroir EB8 et trois vis à bois D
Pousse le dos de tiroir (EB6) avec ces chevilles en bois dans les perçages et à travers les boulons de raccord
des côtés de tiroir (EB7 LH et RH). Serrez les excentriques. Poussez les côtés de tiroir avec leurs chevilles en
bois dans les trous et à travers les boulons de raccord du front de tiroir (EB5). Serrez les excentriques. Poussez
le fond de tiroir (EB8) dans les rainures des côtés et du dos. Fixez le fond à l’aide des vis à bois (D) dans le dos
de tiroir.
