QU-AX CAMILLE User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.0 05/10
CAMILLE 76 10 04 0xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAAD-
PLEGING EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN, ALLE PLASTIEKVERPAKKING WEG TE NE-
MEN EN TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdel-
en zich in goede staat bevinden, goed aangespannen zijn en geen scherpe randen ver-
tonen, waardoor een kind zich kan kwetsen of blijven hangen met zijn kledij (of koordjes,
halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Con-
troleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of
verdwenen zijn. Bij vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de
fabrikant of verdeler van dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische
verwarming, gas verwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel
zonder toxische bestanddelen en met warm water.
www.quax.eu [email protected]
2
CAMILLE 76 10 04 0xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 100*56*199H cm
Structuur : mdf en massieve den
Afwerking : nitrocellulose-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak
Onderverdeeld in twee compartimenten
Uitgerust met vier vaste leggers en één kleerroede
Beschikbare kleuren (xx) : 15 Provence
Nettogewicht : 59 kg
Garantie
Deze kast wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
CAMILLE 76 10 04 0xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Quax®
First dreams
First steps

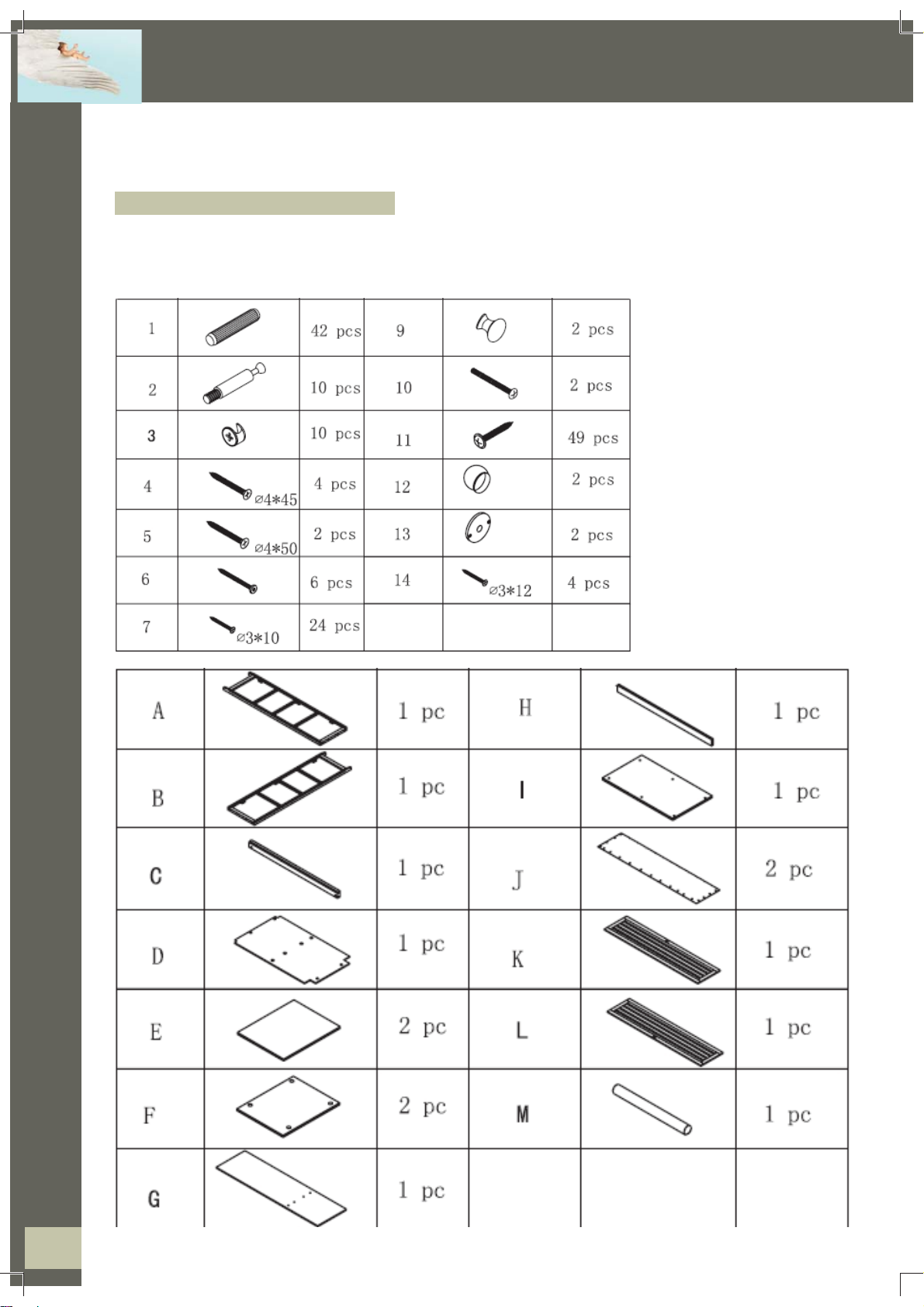

3. Onderdelenlijst
www.quax.eu [email protected]
4
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kleerkast

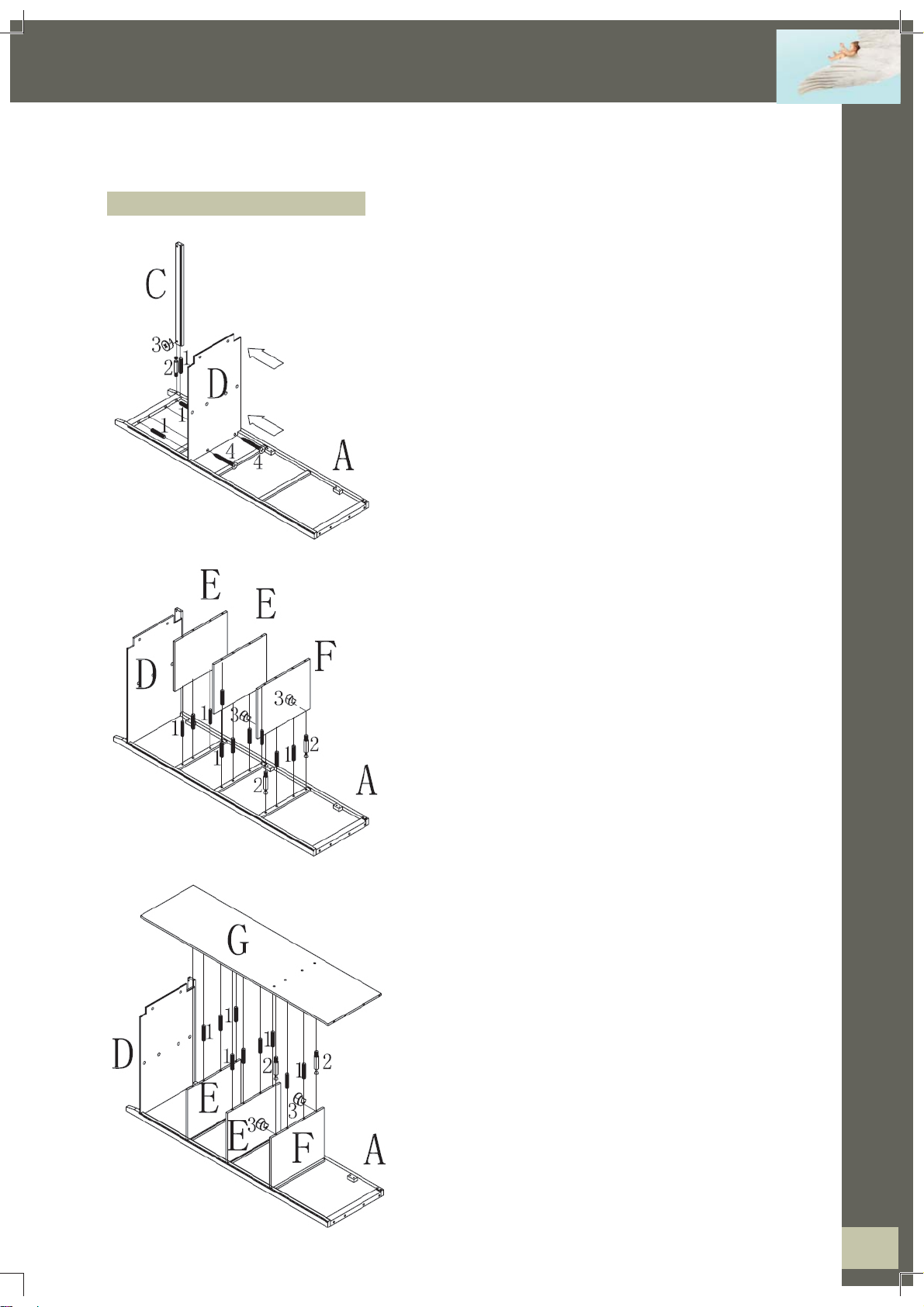

Stap 1 : Gebruik de rechtse zijde A, de bodem D, de onder-
ste dwarslat C, 3 houten deugels nr. 1, 1 verbindingsbout
nr. 2, 1 excentriek nr. 3 en 2 houtschroeven nr. 4
Leg de rechter zijde omgekeerd op een vlakke ondergrond.
Plaats twee deugels in de voorziene gaten aan de buiten-
kant van het onderste dwarsprofiel van de kastzijde. Draai
de verbindingsbout vast in het onderste gat van de voor-
poot en erboven plaats je de resterende deugel. Plaats de
excentriek in de voorziene opening van de dwarslat. Plaats
nu deze dwarslat over de verbindingsbout en de deugel.
Draai de excentriek vast. Plaats de bodem over de deugels
van het dwarsprofiel, steek de twee houtschroeven door de
voorziene openingen van de bodem en draai deze vast.met
een schroevendraaier.
Stap 2 : Gebruik de onderdelen van stap 1, de middelste
legplanken E, de bovenste legplank F(met de meeste boor-
gaten), 10 houten deugels nr. 1, 2 verbindingsbouten nr. 2
en 2 excentrieken nr. 3
Plaats vier houten deugels in de voorziene openingen van
het onderste vrije dwarsprofiel, vier in het profiel erboven en
twee deugels in het midden van profiel daar boven. Draai
twee verbindingsbouten vast in de openingen aan de bu-
itenzijde van ditzelfde profiel. Steek twee excentrieken in
de voorziene openingen aan de onderzijde van de boven-
ste legger. Plaats nu alle legplanken over de deugels en de
verbindingsbouten. Draai de excentrieken van de bovenste
legger vast.
Stap 3 : Gebruik de onderdelen van stap 2, de tussenzijde
G, 10 houten deugels nr. 1, 2 verbindingsbouten nr. 2 en 2
excentrieken nr. 3
Plaats vier houten deugels in de voorziene openingen van
de onderste legger, vier in de legger erboven en twee deu-
gels in het midden van de bovenste legger. Steek twee
excentrieken in de buitenste voorziene openingen van
dezelfde legger en draai twee verbindingsbouten in de bui-
tenste openingen op de tussenzijde. Plaats nu de tussenzij-
de en draai de excentrieken vast.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

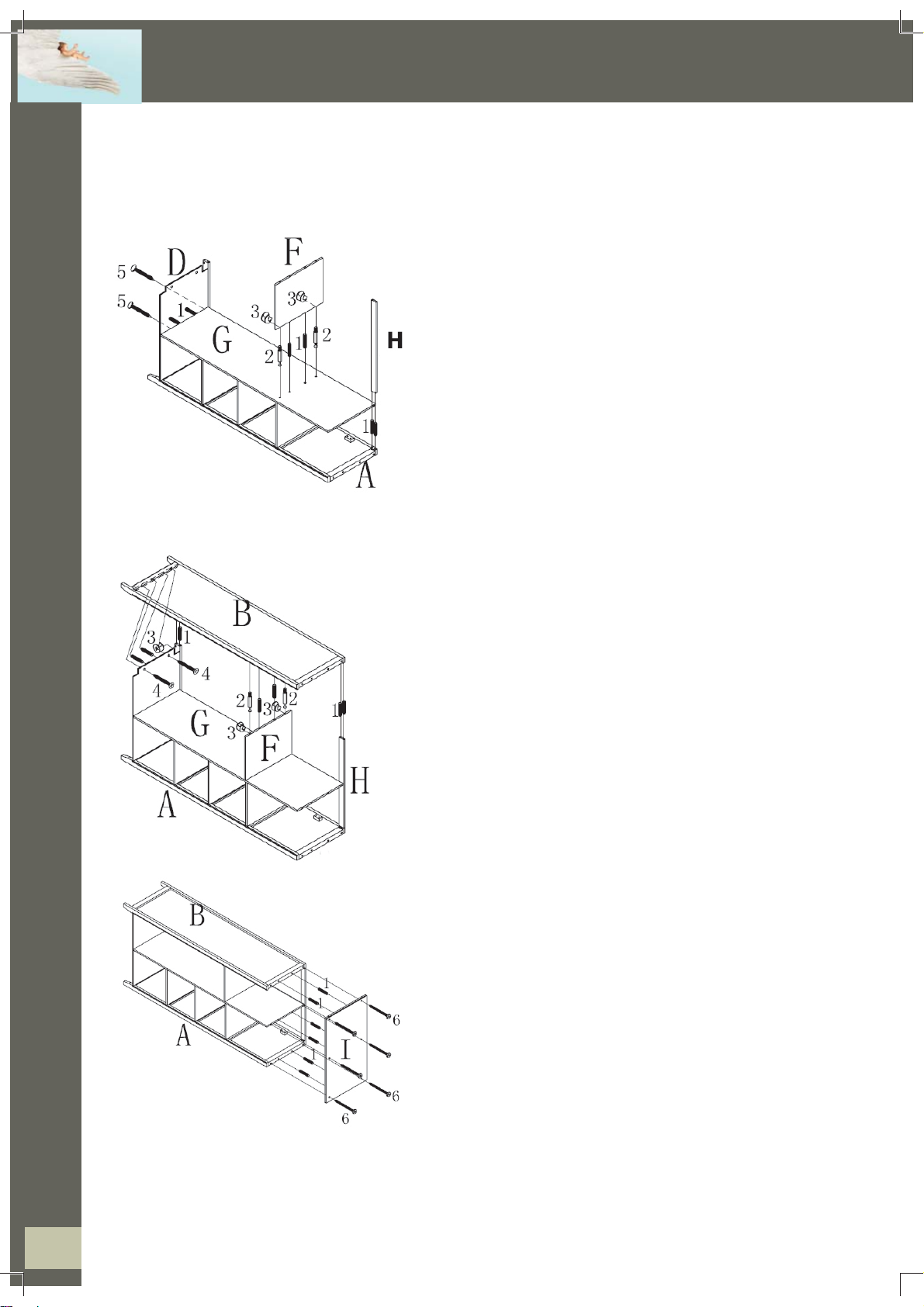

Stap 4 : Gebruik de onderdelen van stap 3, een legger F,
de bovenste dwarslat H, 6 houten deugels nr. 1, 2 verbind-
ingsbouten nr. 2, 2 excentrieken nr. 3 en 2 houtschroeven
nr. 5
Duw twee deugels in de middelste voorziene gaten aan
de onderkant van de bodem en twee houtschroeven in de
openingen aan de buitenkant. Schroef deze vast. Draai de
verbindingsbouten vast in de buitenste voorziene gaten
van de tussenzijde en plaats twee deugels in de middelste
openingen. Plaats de excentrieken in de voorziene openin-
gen van de legger. Plaats de legger over de verbindings-
bouten en de deugels. Draai de excentrieken vast. Plaats
twee deugels in de voorziene openingen aan de bovenkant
van de kastzijde en duw het kopprofiel erover.
Stap 5 : Gebruik de onderdelen van stap 4, de linkse zijde
B, 7 houten deugels nr. 1, 3 verbindingsbouten nr. 2, 3 ex-
centrieken nr. 3 en twee houtschroeven nr. 4
Duw twee deugels in de middelste voorziene gaten aan
de onderkant van de bodem en twee houtschroeven in de
openingen aan de bovenkant. Schroef deze vast. Steek
twee excentrieken in de buitenste voorziene openingen van
de legger, duw twee deugels in de middelste openingen en
draai twee verbindingsbouten in de buitenste openingen op
de linkse zijde. Duw twee deugels in de voorziene openin-
gen van het kopprofiel. Plaats een deugel en een excen-
triek in de voorziene gaten van het onderste dwarsprofiel.
Draai een verbindingsbout onderaan de linker zijde. Plaats
nu de kastzijde en draai de excentrieken in de legger en het
bodemprofiel vast.
Stap 6 : Gebruik de onderdelen van stap 5, de top I, 6
houten deugels nr. 1 en 6 houtschroeven nr. 6
Plaats de houten deugels in de voorziene openingen van de
kastzijden en de tussenzijde. Duw de top erover en steek
de houtschroeven in de voorziene openingen van de top.
Draai deze vast.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

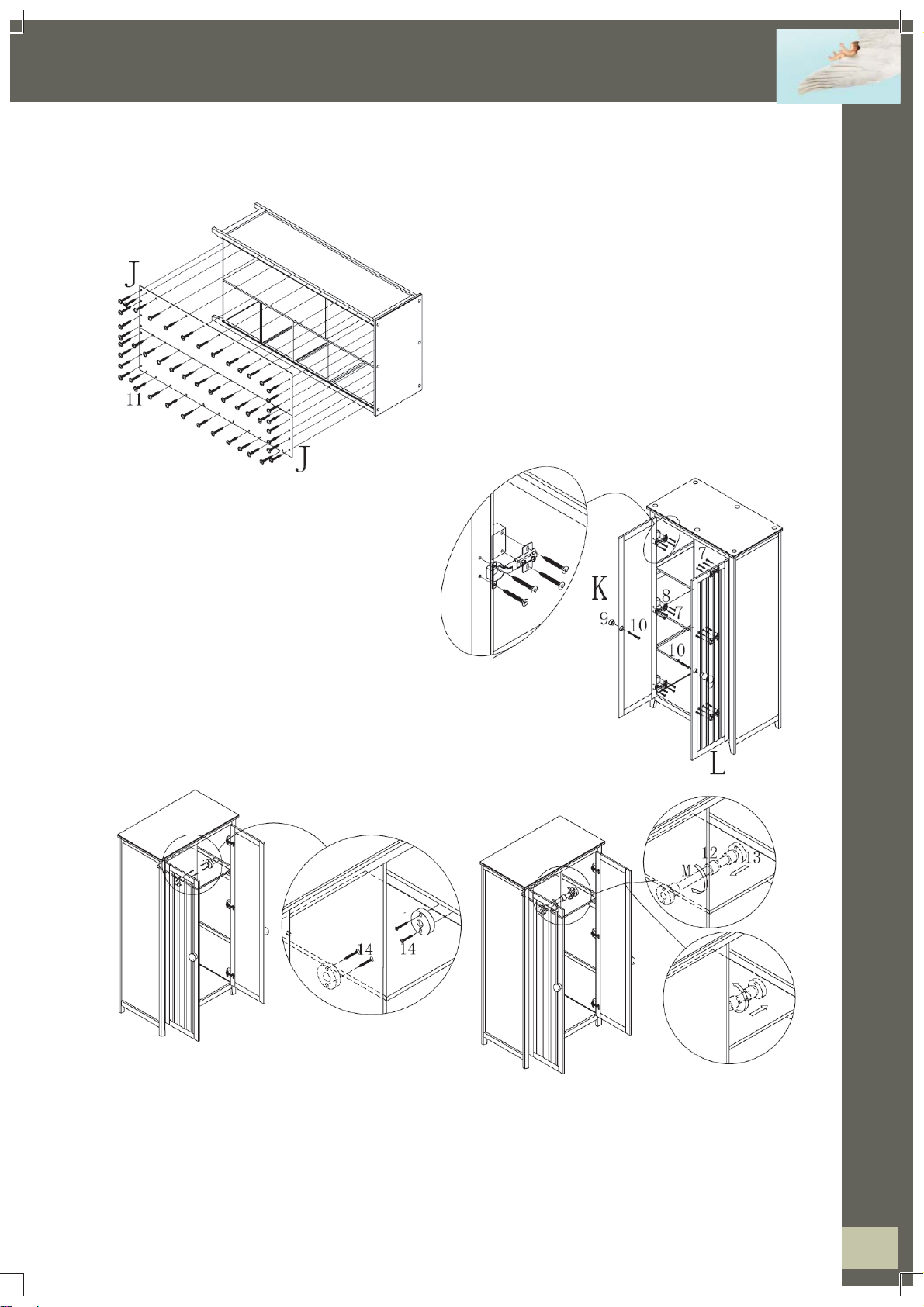

Stap 7 : Gebruik de onderdelen van stap 6, de ruggen
J en de houtschroeven nr. 11
Plaats de ruggen boven de voorziene openingen van
de kastzijden en de tussenzijde. Steek de houtschro-
even in de voorziene openingen van de ruggen en
draai deze vast.
Stap 8 : Gebruik de onderdelen van stap 7, de
deuren Ken L, de scharnieren nr. 8, de hout-
schroeven nr. 7, de deurgrepen nr. 9 en de
bouten nr. 10
Plaats de scharnierplaat over de voorziene
openingen van een voorzien blokje in de kastzij-
de, duw twee houtschroeven door de gaten en
schroef deze vast. Herhaal voor de resterende
vijf scharnieren. Plaats een deur voor de scharni-
eren en schroef de scharnieren vast met de hout-
schroeven. Herhaal voor de andere deur. Plaats
een deurgreep voor de voorziene opening in de
deurlijst en schroef deze vast met de bout. Her-
haal voor de tweede deurgreep.
Stap 9 : Gebruik de onderdelen van stap 8, de bevestigingsplaatjes nr. 13, de kleerroededragers nr. 12,
de kleerroede M en de houtschroeven nr. 14
Plaats de bevestigingsplaatjes voor de voorziene gaten in het bovenste dwarsprofiel en schroef deze vast
met de houtschroeven. Duw de kleerroededragers over de kleerroede en plaats de roede voor de beves-
tigingsplaatjes. Schroef nu de kleerroededragers vast op de bevestigingsplaatjes.

Quax®
First dreams
First steps
FRANCAIS
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION UL-
TERIEURE ET A LIRE SOIGNEUSEMENT AFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER
L’EMBALLAGE PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE
DE LE DÉTRUIRE OU DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
USAGE
Assemblez l’armoire suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trou-
vent en bon état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient
blesser un enfant ou accrocher ses vêtements (cordons, colliers ou rubans pour sucettes),
qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tor-
dues ou manquantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à
obtenir chez le fabricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de
forte chaleur, tels que des chauffages électriques, au gaz etc. à proximité immédiate de
l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans élé-
ments toxiques, dilué dans de l’eau tiède.
www.quax.eu [email protected]
8
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
9
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 100*56*199H cm
Structure : Mdf et pin massif
Achèvement : Système de laque NC appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Divisé en deux compartiments
Munis de quatre étagère fixes et un tringle.
Coloris disponibles : 15 Provence
Poids net : 59 kg
Garantie
Cet armoire bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
10
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
4. Montage de l’armoire
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
Etape 1 : Utilisez le côté droit A, le fond D, la traverse du
bas C, 3 chevilles en bois nr. 1, 1 boulon de raccord nr. 2,
1 excentrique nr. 3 et 2 vis à bois nr. 4
Posez le côté droit inversé sur une surface plane. Insérez
deux chevilles en bois dans les ouvertures prévues à
l’extrémité de la traverse inférieure du côté. Fixez le boulon
de raccord dans le trou prévu en bas du pied frontal. Insérez
une cheville dans l’ouverture juste au-dessus. Insérez un
excentrique dans l’ouverture de la traverse C.. Placez cette
traverse sur le boulon et la cheville et fixez l’excentrique.
Placez le fond sur les chevilles de la traverse du côté de
l’armoire et insérez deux vis à bois dans les ouvertures du
fond. Fixez le fond.
Etape 2 : Utilisez les pièces de l’étape 1, les étagères du
milieu E, l’étagère superieure F(avec la plupart des trous),
10 chevilles en bois nr. 1, 2 boulons de raccord nr. 2 et 2
excentriques nr. 3
Insérez quatre chevilles en bois dans les ouvertures
prévues de la traverse inférieure libre du côté. Quatre dans
la traverse au-dessus et deux chevilles au milieu de la tra-
verse la-dessus. Fixez deux boulons de raccord dans les
trous aux extrémités de la même traverse. Insérez deux
excentriques dans les ouvertures prévues sur la face in-
férieure de l’étagère du haut. Placez les étagères sur les
chevilles et les boulons de raccord. Fixez les excentriques
de l’étagère supérieure.
Etape 3 : Utilisez les pièces de l’étape 2, le panneau inter-
médiaire G, 10 chevilles en bois nr. 1, 2 boulons de raccord
nr. 2 et 2 excentriques nr. 3
Insérez quatre chevilles en bois dans les ouvertures
prévues dans l’étagère du bas, quatre dans l’étagère au-
dessus et deux au milieu de l’étagère du haut. Insérez deux
excentriques dans les ouvertures prévues sur la face inféri-
eure de cet étagère. Fixez deux boulons de raccord dans
les ouvertures prévues aux extrémités du panneau intermé-
diaire. Placez ce panneau sur les chevilles des étagères et
fixez les excentriques.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
Etape 4 : Utilisez les pièces de l’étape 3, une étagère F, la
traverse supérieure H, 6 chevilles en bois nr. 1, 2 boulons
de raccord nr. 2, 2 excentriques nr. 3 et 2 vis à bois nr. 5
Insérez deux chevilles en bois dans les ouvertures prévues
dans la face inférieure du fond et deux vis à bois dans les
ouvertures aux extrémités. Serrez les vis. Fixez les boulons
de raccord dans les trous aux extrémités du panneau inter-
médiaire et deux chevilles en bois dan les trous du milieu.
Insérez les excentriques dans les ouvertures prévues de
l’étagère. Placez l’étagère sur les boulons et les chevilles.
Serrez les excentriques. Insérez deux chevilles dans les
ouvertures en haut du côté de l’armoire, placez la traverse
supérieure et appuyez.
Etape 5 : Utilisez les pièces de l’étape 4, le côté gauche
B, 7 chevilles en bois nr. 1, 3 boulons de raccord nr. 2, 3
excentriques nr. 3 et deux vis à bois nr. 4
Insérez deux chevilles en bois dans les ouvertures prévues
au milieu de la face inférieure du fond et deux vis à bois
dans les trous dans la face supérieure. Serrez les vis. In-
sérez deux excentriques dans les ouvertures au extrémités
de l’étagère et deux chevilles dans les trous au milieu. Fixez
les boulons de raccord dans les trous aux extrémités du
côté gauche. Insérez deux chevilles dans les ouvertures de
la traverse supérieure. Insérez une cheville et un excen-
trique dans les trous de la traverse inférieure. Fixez un bou-
lon de raccord en bas du côté de l’armoire. Placez le côté et
serrez les excentriques dans l’étagère et la traverse.
Etape 6 : Utilisez les pièces de l’étape stap 5, le top I, 6
chevilles en bois nr. 1 et 6 vis à bois nr. 6
Insérez les chevilles dans les ouvertures prévues dans les
côtés de l’armoire et le panneau intermédiaire. Placez le top
et insérez les vis à bois dans les trous du top. Serrez les vis.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
Etape 7 : Utilisez les pièces de l’étape 6, les dos J et
les vis à bois nr. 11
Placez les dos devant les ouvertures prévues des cô-
tés de l’armoire et le panneau intermédiaire. Insérez
les vis à bois dans les trous des dos et serrez-les.
Etape 8 : Utilisez les pièces de l’étape 7, les
portes Ket L, les charnières nr. 8, les vis à bois
nr. 7, les poignées nr. 9 et les boulons nr. 10
Posez la plaquette de fixation sur le petit bloc
prévu dans le côté, insérez deux vis à bois dans
les ouvertures et serrez-les. Répétez l’opération
pour les cinq autres charnières. Placez une porte
devant les charnières et serrez les charnières
avec les vis à bois. De même pour l’autre porte.
Placez une poignée devant le trou dans le cadre
de la porte et serrez-la avec un boulon. Répétez
l’opération pour l’autre poignée.
Etape 9 : Utilisez les pièces de l’étape 8, les plaquettes de fixation nr. 13, les supports de tringle nr. 12,
le tringle M et les vis à bois nr. 14
Posez les plaquettes de fixation sur les ouvertures prévues dans la traverse supérieure du côté, insérez
deux vis à bois dans les ouvertures et serrez-les.Poussez les supports sur le tringle et posez le tringle sur
les plaquettes de fixation. Serrez maintenant les supports sur les plaquettes.

Quax®
First dreams
First steps
DEUTSCH
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BE-
NUTZUNG DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICK-
UNGSGEFAHR ZU ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
BENUTZUNG
Bauen sie die Schrankwand zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Schrankwand.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem
Zustand befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen
ein Kind sich verletzen könnte oder es mit der Kleidung hängen bleiben könnte (oder
Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kon-
trollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Schrankwand regelmäßig angesichts zerbrochener, verz-
errter oder verschwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch
des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller
oder beim Vertriebsgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle,
wie zum Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmit-
tel ohne toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
14
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
15
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 100*56*199H cm
Struktur : Mdf und massiver Kiefer
Endbearbeitung: NC-system angebracht in 3 Schichten geprüft auf EN 71-3 für Grund-
und Endlack.
Aufgeteilt in zwei Kompartimente
Ausgestattet mit vier festen Einlegeboden und mit einem Schrankrohr
Verfügbare Farben : 15 Provence
Nettogewicht : 59 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
16
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
4. Der Zusammenbau des Möbels
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
Schritt 1 : Benutzen Sie die rechte Seite A, den Boden D,
der unteren Querlatte C, 3 Holzdübel nr. 1, 1 Verbindungs-
bolze nr. 2, 1 Verbindergehäus nr. 3 und 2 Holzschrauben
nr. 4
Legen Sie die rechte Seite umgekehrt auf eine flache Unter-
lage. Stecken Sie zwei Holzdübel in die vorgesehenen Öff-
nungen auf der Außenseite der unterer Querlatte der Seite.
Ziehen Sie die Verbindungsbolze fest in die Öffnung in der
Unterseite des Vorderbeins und stecken Sie die verblei-
benden Dübel in dem oberem Bohrloch. Stecken Sie das
Verbindergehäus in die vorgesehenen Öffnung der Quer-
latte C. Legen Sie die Querlatte auf den Verbindungsbolzen
und Dübel. Drehen Sie den Verbindergehäus fest. Legen
Sie den Boden auf die Holzdübel der Querlatte des Seites,
stecken Sie zwei Holzschrauben in die vorgesehenen Öff-
nungen im Boden und drehen Sie diese fest.
Schritt 2 : Benutzen Sie die Unterteile aus Schritte 1,
die mittere Regale E, der obere Einlegeboden F(mit den
meisten Löchern), 10 Holzdübel nr. 1, 2 Verbindungsbolzen
nr. 2 und 2 Verbindergehäuse nr. 3
Stecken Sie vier Holzdübel in die vorgesehenen Öffnun-
gen der unterer freier Querlatte der Seite, vier in das Profil
darüber und zwei Dübel in der Mitte des Profils darüber.
Ziehen Sie zwei Verbindungsbolzen an in die Öffnungen
an der Außenseite des gleichen Profils. Stecken Sie zwei
Verbindergehäuse in die Löcher an der Unterseite des
oberen Regal. Legen Sie nun alle Regalen auf den Dübeln
und Verbindungsbolzen und ziehen Sie nun die Verbind-
ergehäuse an in dem oberstem Einlegeboden.
Schritt 3 : Benutzen Sie die Unterteile aus Schritte 2, die
Zwischenseite G, 10 Holzdübel nr. 1, 2 Verbindungsbolzen
nr. 2 und 2 Verbindergehäuse nr. 3
Stecken Sie vier Holzdübel in die vorgesehenen Öffnungen
der unteren Einlegeboden, vier in das Regal darüber und
zwei Dübel in der Mitte des Einlegebodens darüber. Steck-
en Sie zwei Verbindergehäuse in die äußeren Öffnungen in
der gleichen Einlegeboden und zwei Verbindungsbolzen in
die äußeren Öffnungen der Zwischenseite. Plätzen Sie die
Zwischenseite und ziehen Sie die Verbindergehäuse an.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
18
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
Schritt 4 : Benutzen Sie die Unterteile aus Schritte 3, ein
Einlegeboden F, der oberen Leiste H, 6 Holzdübel nr. 1, 2
Verbindungsbolzen nr. 2, 2 Verbindergehäuse nr. 3 und 2
Holzschrauben nr. 5
Stecken Sie zwei Holzdübel in die mittlere vorgesehenen
Bohrungen auf der Unterseite des Bodens und zwei Holz-
schrauben in die Löcher auf der Außenseite. Schrauben
Sie diese fest. Ziehen Sie die Verbindungsbolzen an in die
Öffnungen auf derAußenseite der Zwischenwand und zwei
Holzdübel in die Öffnungen in der Mitte. Stecken Sie den
Verbindergehäuse in die Löcher des Regals. Plätzen Sie
das Regal über die Verbindungsbolzen und Dübel und zie-
hen Sie die Verbindergehäuse an. Stecken Sie zwei Hol-
zdübel in die vorgesehenen Löcher oben der Seite und
drücken Sie der oberen Leiste über die Dübel.
Schritt 5 : Benutzen Sie die Unterteile aus Schritte 4, die
linke Seite B, 7 Holzdübel nr. 1, 3 Verbindungsbolzen nr.
2, 3 Verbindergehäuse nr. 3 und zwei Holzschrauben nr. 4
Stecken Sie zwei Holzdübel in die mittlere vorgesehenen
Bohrungen auf der Außenseite des Bodens und zwei Holz-
schrauben in die Löcher auf der Obenseite. Schrauben Sie
diese fest. Stecken Sie zwei Verbindergehäuse in die Löch-
er auf derAußenseite des Regals und zwei Holzdübel in die
Öffnungen in der Mitte. Ziehen Sie zwei Verbindungsbol-
zen an in die Öffnungen auf derAußenseite der linke Seite.
Stecken Sie zwei Holzdübel in die vorgesehenen Löcher
oben der Leiste. Stecken Sie ein Holzdübel und ein Verbin-
dergehäus in die Bohrungen des Querlattes C. Ziehen Sie
eine Verbindungsbolze an in die Öffnung unten den linken
Seite. Plätzen Sie die Seite und ziehen Sie die Verbinderge-
häuse an im Einlegeboden und im Seite.
Schritt 6 : Benutzen Sie die Unterteile aus Schritte 5, die
Obenplatte I, 6 Holzdübel nr. 1 und 6 Holzschrauben nr. 6
Stecken Sie die Holzdübel in die vorgesehenen Öffnun-
gen der beide Seiten un die Zwischenseite. Drücken Sie
die Obenplatte über die Dübel und stecken Sie die Holz-
schrauben in die vorgesehenen Öffnungen der Obenplatte
und ziehen Sie diese an.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
Schritt 7 : Benutzen Sie die Unterteile aus Schritte 6,
die Rücken J und die Holzschrauben nr. 11
Legen Sie die Rücken auf der Rückseite des Schrank-
wands. Stecken Sie die Holzschrauben in die vorge-
sehenen Öffnungen des Rückens und ziehen Sie
diese an.
Schritt 8 : Benutzen Sie die Unterteile aus
Schritte 7, die Türen Kund L, die Scharniere nr.
8, die Holzschrauben nr. 7, die Türgriffe nr. 9 und
die Bolzen nr. 10
Befestigen Sie die Montageplatten der Scharni-
ere in die Öffnungen eines Montage-Block mit
Hilfe des mitgelieferten Schrauben. Legen Sie
eine Tür für die Scharniere und montieren Sie
diese mit die Holzschrauben. Wiederholen für die
andere Tür. Setzen Sie einen Türgriff für die Öff-
nung in den Türrahmen und schrauben Sie ihn
fest mit einer Bolze. Wiederholen für die zweite
Türgriffe.
Schritt 9 : Benutzen Sie die Unterteile aus Schritte 8, die Montageplatten nr. 13, die Schrankrohrträger
nr. 12, das Schrankrohr M und die Holzschrauben nr. 14
Plätzen Sie die Montageplatten gegenüber die vorgesehenen Öffnungen in den oberen Querlatte und
festziehen mit die Holzschrauben.
Drücken Sie die Schrankrohrträger über das Schrankrohr und plätzen Sie das Rohr gegenüber die Mon-
tageplatten. Schrauben Sie nun die Träger auf die Montageplatten.

Quax®
First dreams
First steps
ENGLISH
KEEP INA SECURE PLACE FOR FUTURE REFERENCE AND READ CAREFULLY TO
AVOID ACCIDENTS.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
1. Warnings
USE
Assemble the wardrobe following the instructions hereunder.
Do not change the design and the assembly method of this wardrobe.
Introduction : before putting into use, check if all parts of the wardrobe are in good condi-
tion, well tightened, and do not show sharp edges which may injure a child or snag on its
clothing (or cords, necklaces, pacifier ribbons), causing a strangulation hazard. Check all
connection points.
Inspection : Regularly check the wardrobe for broken, warped or missing parts. No longer
use this furniture whenever such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the
distributor.
Fire hazard : Do not place the wardrobe near a heat source such as electrical heating,
gas heating, etc. in order to avoid any fire hazard.
Maintenance : Only clean the wardrobe with soap or any other mild cleaning agent with-
out toxic components and with warm water.
www.quax.eu [email protected]
20
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
