1. Waarschuwingen
GEBRUIK
Enkel te gebruiken voor kinderen met een maximaal gewicht van 11 kg en een maximale
leeftijd van 12 maand.
Stel het badmeubel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het badmeubel of alle onderdelen zich in
goede staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich
kan kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een
gevaar voor ophanging betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het badmeubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen
zijn. Bij vaststelling ervan, het badmeubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van het badmeubel.
Brandgevaar : Plaats het badmeubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming,
gas verwarming enz., om brandgevaar te vermijden.
Gebruik van wieltjes : Indien het badmeubel voorzien is van wieltjes met remsysteem, dan moeten ze
geblokkeerd worden tijdens het gebruik van het meubel.
Gebruik van een luierkussen : Dit meubel werd getest met een Quax luierkussen met opstaande randen
artikel 54102-EU-xx (Afmeting : 50*70*9H cm). Het gebruik van de kommode met dit luierkussen biedt je
de veiligheid omschreven in de Europese norm 12221. Dit luierkussen is apart te verkrijgen bij je Quax
verdeler.
Onderhoud : Reinig het badmeubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische
bestanddelen en met warm water. Ten einde opzwelling van de houtplaten tegen te gaan dient elk
gemorst product dadelijk te worden weggenomen en opgekuist.
www.quax.eu [email protected]
2

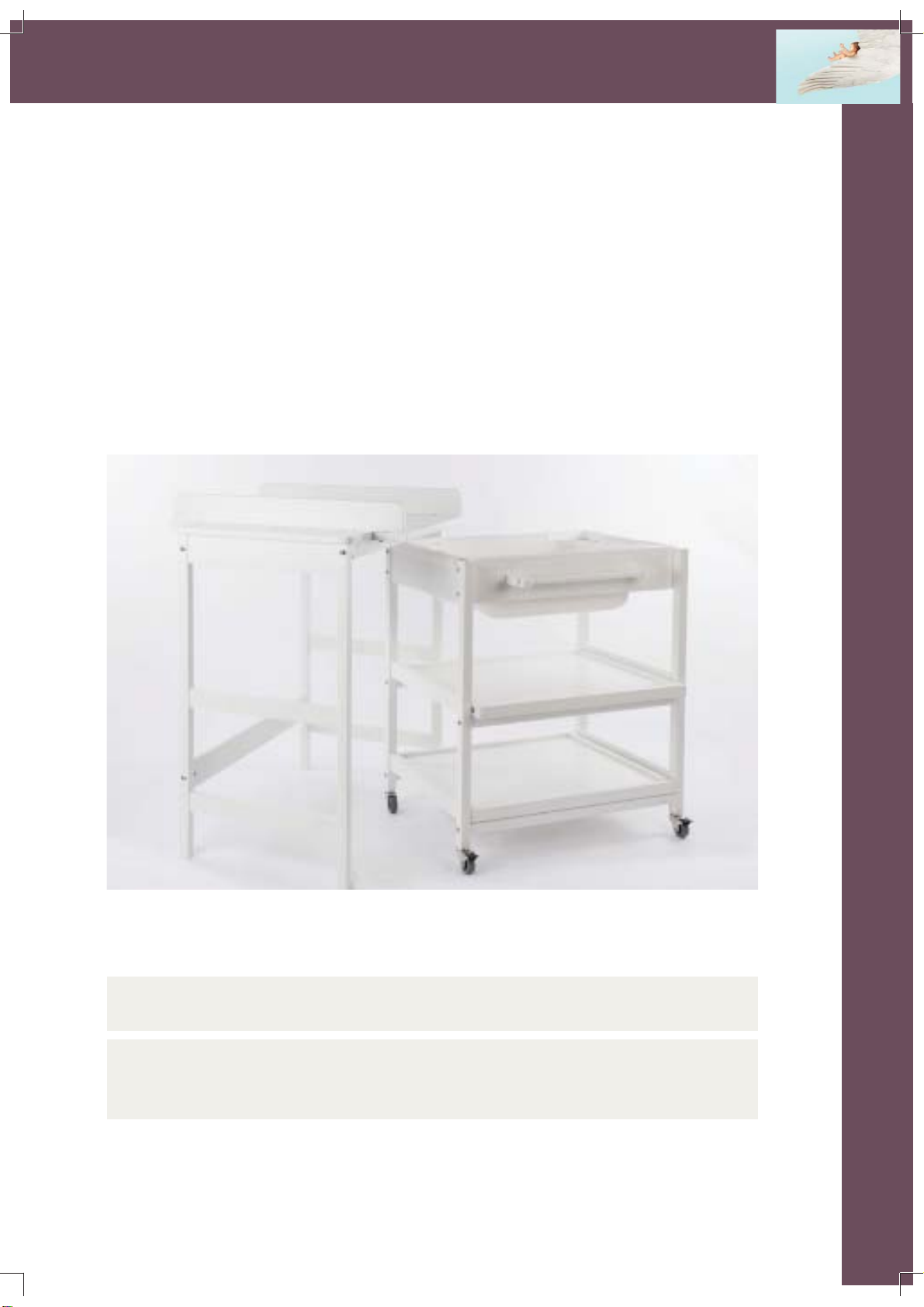

Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit badmeubel voldoet aan de veiligheidsvoorschriften omschreven in de norm EN
12221:2008+A1:2013 bij gebruik van het Quax luierkussen 54102-EU-xx met opstaande
randen.
Productinformatie
Afmetingen badmeubel in gesloten toestand : 82x55x91H cm
Afmetingen badmeubel apart : 74*44*78H cm
Afmetingen luiertafel apart : 82x55x91H cm
Inclusief een badkuip in pvc kleur wit
Inclusief een luierextensie
Structuur : massieve mdf en beuk
Afwerking : nitrocellulose-systeem aangebracht in 3 lagen en getest op EN 71-3 voor
grond- en eindlak.
Beschikbare kleuren (xx) : 17 Tartufo, 19 Grisato, 21 Nebbia, 22 White en 23 Lavandine
Gewicht : 28 kg
Garantie
De zichtbare waarschuwingssticker is permanent. Deze wegnemen zal schade toebren-
gen aan de lak. Wij kunnen hiervoor niet verantwoordelijk gesteld worden.
Dit badmeubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon
van een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

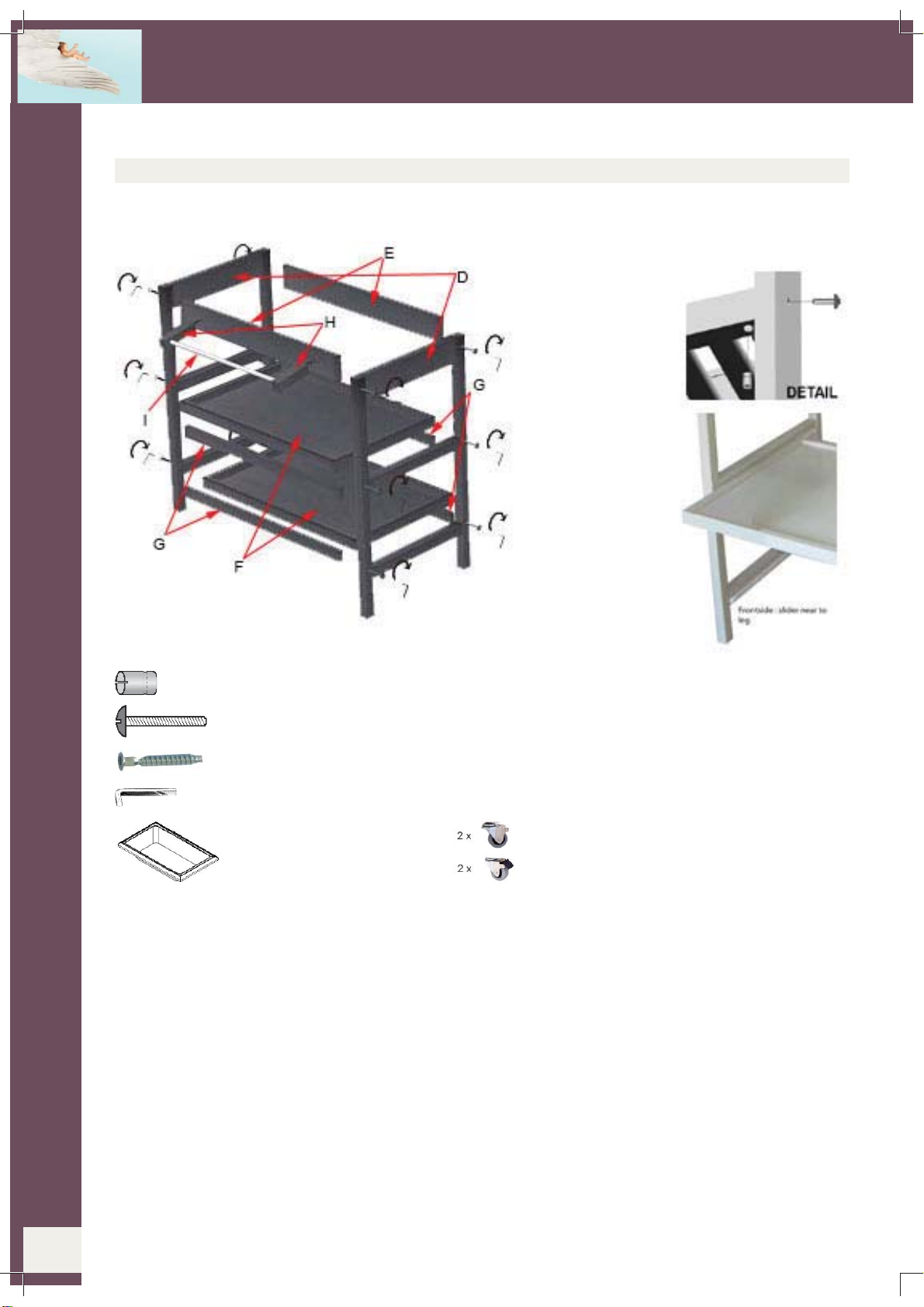

3. Onderdelenlijst en het in elkaar zetten van het badmeubel
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
4
S: 1 x Badkuip in witte pvc
O: 12 x Cylindrische moer
P: 12 x Bout M6*60 mm
R: 1 x Zeskantsleutel
3.1 Montage van de handdoeken drager
Duw beide houtschroeven Qin de voorziene openingen van het frontaal onderdeel Een span deze licht aan in de
onderdelen H. Plaats de stang Iin de voorziene openingen van de onderdelen H. Draai nu alle schroeven Qvast.
3.2 Montage van de struktuur
Duw de cylindrische moeren Oin de voorziene gaten onderaan de onderdelen Een monteer ze met de poot-
onderstellen Dzoals in de bovenste detailtekening en het inbrengen en aandraaien van de bouten Pdoorheen
de boringen van de kaders. Herhaal deze handeling met de onderdelen G. (Attentie : span de verbindingen
nog niet volledig aan).
3.3 Het invoegen van de legboorden
Schuif de leggers Fdiagonaal over de geleiders van de poten en met de stoppers eronder en dit volgens de
onderste detail foto.
3.4 Plaatsen van de wielen
Plaats de wielinbussen in de voorziene gaten van de poten en duw vervolgens de wielen Wop hun plaats.
3.5 De badkuip invoegen
Duw de badkuip Sop de structuur gevormd door de onderdelen Den E. Span nu alle bouten Paan.
Q: 2 x Houtschroef 7*50 mm
W: 2 x wiel met rem en 2 zonder rem

First steps
First dreams
Quax®
4. Onderdelenlijst en het in elkaar zetten van de luiertafel
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
5
4.1 Montage van de struktuur
Duw de cylindrische moeren Oin de voorziene gaten onderaan de onderdelen Ben monteer ze met de
pootonderstellen AL en AR zoals in de bovenste detailtekening en het inbrengen en aandraaien van de
bouten Pdoorheen de boringen van de kaders. Herhaal deze handeling met het onderdeel C.
4.2 Het installeren van het bovenblad
Draai de verbindingsbouten Uvast in de voorziene gaten onderaan het bovenblad M. Duw de excentrieken
Tin de boringen aan de binnenzijde van beide onderdelen B. Duw het bovenblad met zijn verbindings-
bouten in de gaten voorzien aan de bovenzijde van de dwarslatten Ben span de excentrieken aan.
O: 6 x Cylindrische moer
P: 6 x Bout M6*60 mm
T: 2 x Excentriek
U: 2 x Verbindingsbout

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
Kinderbett mit verstelbarer Boden
5. Onderdelenlijst luierextensie
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
6

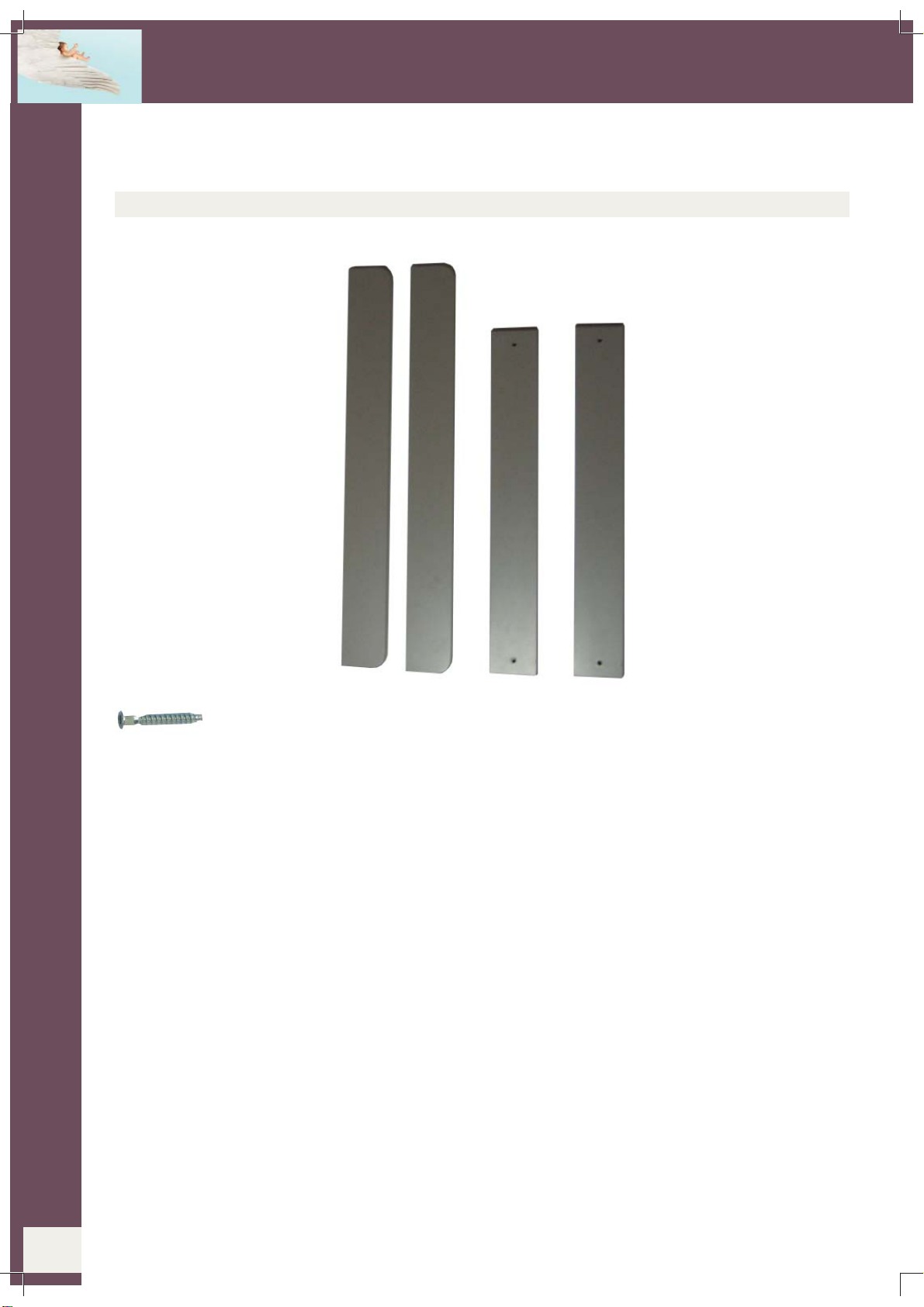

Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
V: 4 x houtschroef 7*50 mm
LL N N

First steps
First dreams
Quax®
6. Het in elkaar zetten van het extensie
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
7

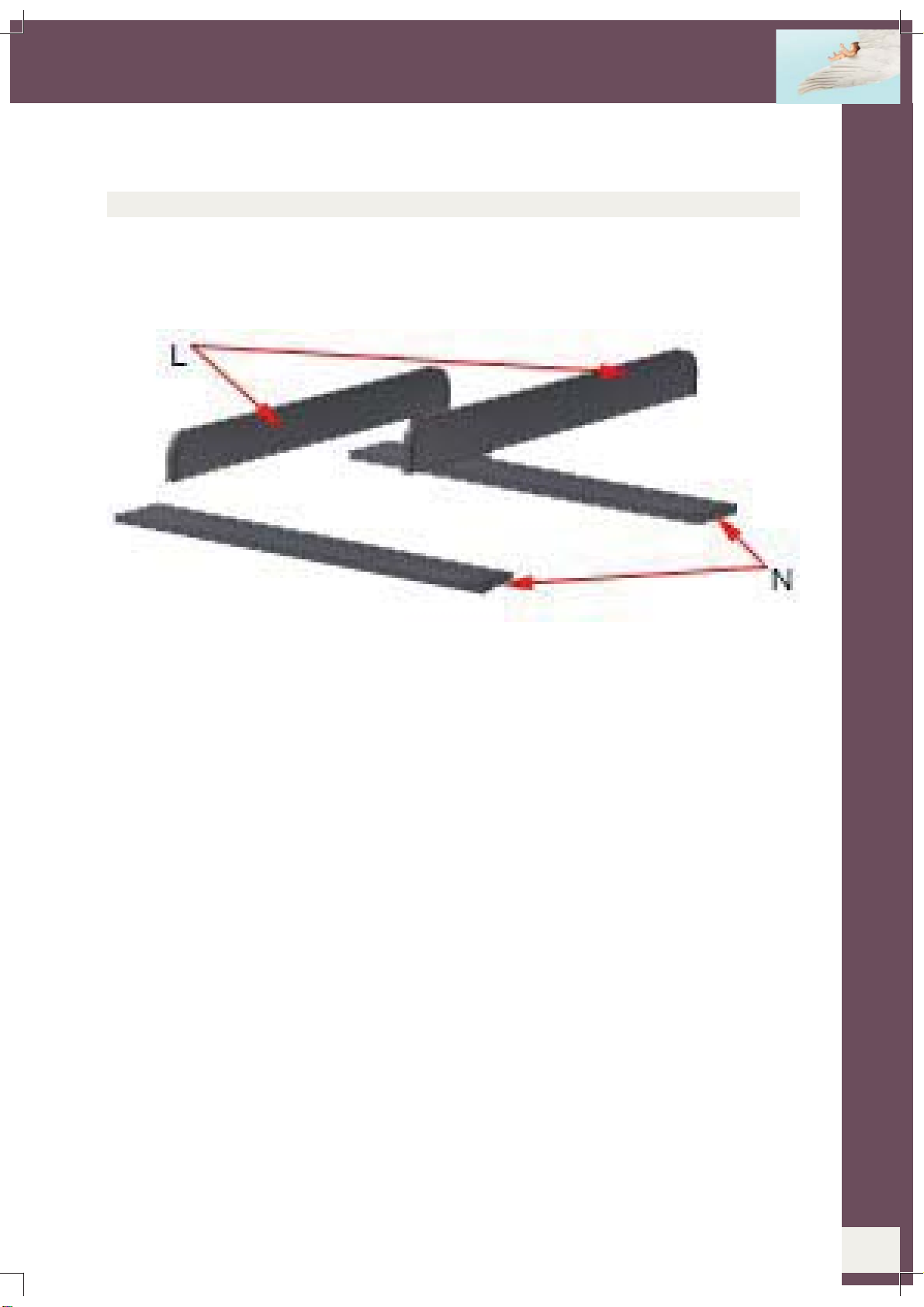

6.1 De extensie samenstellen
Plaats de onderdelen Lbovenop het bovenblad Mmet de voorziene openingen naar beneden gericht.
Plaats een dwarssteun Nmet zijn voorziene boringen voor de gaten in de onderdelen L. Duw twee bouten
Vdoor deze gaten en span deze zacht aan. Herhaal deze handeling met de tweede steun N.
6.2 De extensie bevestigen
Schuif de extensie op de gewenste plaats en span vervolgens de bouten V volledig aan.

Quax®
First dreams
First steps
1. Avertissements
AGE ET USAGE
Pour les enfants jusqu’à 12 mois et pesant au maximum 11 kg.
Assemblez le meuble de bain suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage du meuble de bain.
Mise en service : Avant d’utiliser le meuble de bain prenez soin que tous les éléments se trouvent en bon
état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser l’enfant ou accrocher
ses vêtements (cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque
d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble de bain pour détecter les pièces cassées, tordues ou man-
quantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fab-
ricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels
que des chauffages électriques, au gaz etc. à proximité immédiate du meuble de bain.
Utilisation des roulettes : Si le meuble est muni de roulettes verrouillables, elles doivent être bloquées lors
de l’utilisation du dispositif.
Utilisation d’un coussin à langer : Ce meuble a été testée avec le coussin à langer avec rebords Quax
article 54102-EU-xx (Dimensions : 50*70*9H cm). L’utilisation de la commode avec ce coussin vous garanti
la sécurité décrite dans la norme européenne 12221. Ce coussin est disponible séparément auprès de votre
revendeur Quax.
Nettoyage et entretien : Nettoyez le meuble de bain avec du savon ou un détergent sans éléments tox-
iques, dilué dans de l’eau tiède. Afin de contrer le gonflement des panneaux de bois tout écoulement
doit être immédiatement retiré et nettoyé.
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
8
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble de bain répond aux exigences de sécurité décrites dans la norme EN
12221:2008+A1:2013 en utilisant le coussin à langer avec rebords type 54102-EU-xx de
Quax.
Information produit
Dimensions du meuble en position fermée : 82x55x91H cm
Dimensions de la baignoire : 74*44*78H cm
Dimensions de la table à langer : 82x55x91H cm
Inclusif une baignoire en pvc blanc
Inclusif une extension à langer
Structure : mdf massif et hêtre
Achèvement : système nitrocellulosique appliqué en 3 couches et testé conformément à
EN 71-3 pour les couches de fond et les couches de finition.
Coloris disponibles (xx) : 17 Tartufo, 19 Grisato, 21 Nebbia, 22 Blanc et 23 Lavandine
Poids : 28 kg
Garantie
L’autocollant d’avertissement visible est permanent. Le retirer endommagera la pein-
ture. Nous ne pouvons pas être tenu responsable pour ce dégât.
Ce meuble de bain bénéficie d’une garantie de deux ans contre tout défaut de fabrication
et sur présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
9

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées et montage du meuble de bain
Contrôlez si vous retrouvez dans la quincaillerie toutes les pièces mentionnées ci-dessous.
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
10
S: 1 x Baignoire en pvc blanc
O: 12 x Ecrou cylindrique
P: 12 x Boulon M6*60 mm
R: 1 x Clef hexagonale
3.1 Assemblage du support de l’essuie-mains
Insérez les deux vis à bois Qdans les ouvertures prévues de la pièce frontale Eet fixez-les légèrement dans les
pièces H. Insérez la tige Idans les ouvertures spéciales des pièces H. Serrez maintenant les vis Q.
3.2 Assemblage de la structure
Insérez les écrous cylindriques Odans les ouvertures prévues en bas des pièces Eet assemblez-les avec les
piètements Dcomme le montre le dessin de détail supérieur et par l’insertion et la fixation des boulons Pà tra-
vers les perçages des cadres. Répétez cette action avec les pièces G. (Attention : ne serrez pas complète-
ment les joints).
3.3 Insertion des étagères
Glissez les étagères Fen diagonale à travers les glissières et avec les arrêts en dessous des glissières, voir
l’image ci-dessus.
3.4 Montage des roulettes
Insérez les adapteurs pour les rouletters dans les ouvertures prévues dans les pieds et poussez les roulettes W
à leurs place
3.4 Installation de la baignoire
Poussez la baignoire Ssur la structure formée par les pièces Det E. Serrez les boulons Pde tous les joints.
Q: 2 x Vis à bois 7*50 mm
W: 2 x roulette avec frein et deux sans frein

First steps
First dreams
Quax®First steps
First dreams
Quax®
4. Liste des pièces détachées et montage de la table à langer
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
11
4.1 Assemblage de la structure
Insérez les écrous cylindriques Odans les ouvertures prévues en bas des pièces Bet assemblez-les avec
les piètements AL et AR comme le montre le dessin de détail supérieur et par l’insertion et la fixation des
boulons Pà travers les perçages des cadres. Répétez cette action avec la pièce C.
4.2 Installation du plateau
Fixez les boulos de raccord Udans les ouvertures prévues en bas du plateau M. Insérez les excentriques
Tdans les ouvertures prévues à l’interieur des deux pièces B. Poussez le plateau avec ses boulons de
raccord dans les ouvertures prévues sur le dessus des pièces Bet serrez les excentriques.
O: 6 x Ecrou cylindrique
P: 6 x Boulon M6*60 mm
T: 2 x Excentrique
U: 2 x Boulon de raccord

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
5. Liste des pièces détachées de l’extension
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
12
Contrôlez si vous retrouvez dans la quincaillerie toutes les pièces mentionnées ci-dessous.
V: 4 x vis à bois 7*50 mm
LL N N

First steps
First dreams
Quax®
6. Montage de l’extension
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
13
6.1 Assemblage de l’extension
Placez les pièces Lau-dessus du plan de travail Mavec les ouvertures prévues vers le bas. Positionnez
une pièce Navec ses perçages en face des trous sur les pièces L. Insérez deux boulons Và travers ces
des perçages et serrez légèrement. Répétez ces opérations pour la deuxième pièce N.
6.2 Fixation de l’extension
Glissez l’extension dans la position souhaitée et serrez maintenant tous les boulons Vpleinement.

Quax®
First dreams
First steps
1. Warnungen
ALTER UND BENUTZUNG
Nur für Kinder bis 11 kg und 12 Monate alt.
Bauen sie das Bademöbel zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bademöbel.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bademöbel, ob sich alle Teile in gutem Zustand be-
finden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte
oder es mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wo-
durch es ein Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie das Bademöbel regelmäßig angesichts zerbrochener, verzerrter oder ver-
schwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Bademöbel unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr: Setzen Sie das Bademöbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum
Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Räder : Falls das Bademöbel mit Räder mit Bremse ausgestattet ist, müssen Sie blockiert werden während
des Gebrauches von das Möbel.
Gebrauch eines Wickelkissen : Dieses Möbel wurde mit einen Wickelkissen mit erhöhten Ränder Quax
getestet, Artikel 54102-EU-xx (Grösse : 50*70*9H cm). Die Verwendung der Kommode mit dieses Kissen
gibt Ihnen die Sicherheit beschrieben in der Europäischen Norm 12221. Dieses Kissen ist separat bei Ihrem
Quax Händler erhältlich.
Pflege: Reinigen Sie das Bademöbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne
toxische Bestandteile und mit warmem Wasser. Um die Schwellung der Holzplatten zu begegnen, muss
man jedes Verschüttetes Material sofort entfernen und aufräumen.
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
14
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Bademöbel entspricht den im Standard EN 12221:2008+A1:2013 be-
schriebenen Sicherheitsvorschriften beim Gebrauch des Wickelkissens Quax mit er-
höhten Rändern type 54102-EU-xx.
Productinformation
Abmessungen des geschlossen Möbel : 82x55x91H cm
Bademöbel Abmessungen: 74*44*78H cm
Wickeltisch Abmessungen: 82x55x91H cm
Mit einer Badewanne aus weißem PVC
Mit einer Wickelansatz
Struktur : massiver Mdf und Büche
Endbearbeitung: Nitrocellulose-system angebracht in 3 Schichten geprüft auf EN 71-3
für Grund- und Endlack.
Verfügbare Farben (xx) : 17 Tartufo, 19 Grisato, 21 Nebbia, 22 White und 23 Lavandine
Gewicht : 28 kg
Garantie
Der sichtbare Warnaufkleber ist permanent. Dieser entfernen wird den Lack Schäden.
Wir können dafür nicht verantwortlich gemacht werden
Für dieses Bademöbel gibt es eine zweijährige Garantie angesichts Produktionsfehler
mittels Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
15

Quax®Quax®
First dreams
First steps
3. Unterteileliste und Zusammenbau des Bademöbels
Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
16
S: 1 x Badewanne aus weißem PVC
O: 12 x Zylindrische Mutter
P: 12 x Bolzen M6*60 mm
R: 1 x Sechskantschlüssel
3.1 Zusammenbau des Handtuchträgers
Drücken Sie beide Holzschrauben Qin die vorgesehenen Öffnungen des frontalen Teil Eund leicht anziehen in
den Teilen H. Stecken Sie den Stange Iin den speziellen Öffnungen an beiden Teilen H. Jetzt die Schrauben Q
anziehen.
3.2 Zusammenbau der Struktur
Stecken Sie den Zylindermuttern Oin die vorgesehenen Öffnungen an der Unterseite der Teile Eund montieren
Sie sie mit den Rahmen Dwie gezeigt in der oberen Detailzeichnung und durch Eindrücken und Befestigen der
Bolzen Pdurch die Bohrungen der Rahmen. Wiederholen Sie diese Handlung mit den Teilen G. (Achtung : die
Verbindungen nicht vol anziehen).
3.3 Einführen der Regale
Schieben Sie die Regale Fdiagonal über die Führungen und mit den Anschlägen herunter, nach dem unteren
Detailbild.
3.4 Befestigung der Räder
Stecken Sie die Adapter für die Räder in die vorgesehenen Offnungen den hinteren Füsse und drücken Sie die
Räder Wim Platz.
3.5 Einbau der Badewanne
Drücken Sie die Badewanne Sauf dieTeilen Dund E. Ziehen Sie nun die Bolzen Paller Verbindungen an.
Q: 2 x Holzschraube 7*50 mm
W: 2 x Räder mit Bremse un zwei
ohne Bremse

First steps
First dreams
Quax®First steps
First dreams
Quax®
4. Unterteileliste und Zusammenbau der Wickeltisch
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
17
4.1 Zusammenbau der Struktur
Stecken Sie den Zylindermuttern Oin die vorgesehenen Öffnungen an der Unterseite der Teile Bund
montieren Sie sie mit den Rahmen AL und AR wie gezeigt in der oberen Detailzeichnung und durch Ein-
drücken und Befestigen der Bolzen Pdurch die Bohrungen der Rahmen. Wiederholen Sie diese Handlung
mit dem Teil G.
4.2 Einbau der Obenplatte
Ziehen Sie die Verbindungsbolzen Uan in die vorgesehenen Öffnungen an der Unterseite der Obenplatte
M. Stecken Sie den Exzenter Tin die vorgesehenen Öffnungen an der Innenseite der beiden Teile B.
Drücken Sie den Top mit seiner Verbindungsbolzen in die vorgesehenen Öffnungen auf der Oberseite der
Teile Bund die Exzenter anziehen.
O: 6 x Zylindrische Mutter
P: 6 x Bolzen M6*60 mm
T: 2 x Exzenter
U: 2 x Verbindungsbolzen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
5. Unterteileliste der Wickelansatz
Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
18
V: 4 x Holzschraube 7*50 mm
LL N N

First steps
First dreams
Quax®
6. Zusammenbau der Wickelansatz
SMART Comfort 05 05 19xx Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
www.quax.eu
[email protected]
19
6.1 Zusammenbau der Ansatz
Legen Sie die Teile Loben auf derArbeitsplatte Mmit den vorgesehenen Öffnungen nach unten. Position-
ieren Sie eines Teils Nmit seinen Bohrungen vor den Löchern in den Teilen L. Stecken Sie zwei Bolzen V
durch diese Bohrungen und leicht anziehen. Wiederholen mit dem zweitem Teil N.
6.2 Befestigung der Ansatz
Schieben Sie nun denAnsatz auf Ihrem gewunschtem Platz und befestigen Sie die Bolzen Vnun vollstän-
dig.

Quax®
First dreams
First steps
1. Warnings
AGE AND USE
For children with a body weight no more than 11 kg and a maximum age of 12 months.
Assemble the cabinet following the instructions hereunder.
Do not change the design and the assembly method of this bathing cabinet.
Introduction : before putting into use, check if all parts of the bathing cabinet are in good condition, well
tightened, and do not show sharp edges which may injure the child or snag on its clothing (or cords, neck-
laces, pacifier ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the bathing cabinet for broken, warped or missing parts. No longer use this
furniture whenever such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bathing cabinet near a heat source such as electrical heating, gas heating,
etc. in order to avoid any fire hazard.
Use of wheels : when lockable wheels/castors are fitted to the bathing cabinet, they need to be locked when
the cabinet is in use.
Use of a changing pad : this bathing cabinet was tested with a Quax diaper cushion with raised edges,
article 54102-EU-xx (Size : 50*70*9H cm). The use of the extension with this changing pad gives you the
securit described in European Standard 12221. This changing pad is separately available from your Quax
dealer.
Maintenance : Only clean the bathing cabinet with soap or any other mild cleaning agent without toxic com-
ponents and with warm water. In order to counter the swelling of the wood panels any spillages should
be immediately removed and cleaned up.
Baignoire et table à langer
Bath and diaper cabinet
Bad- en luiermeubel
Wickel- und Bademöbel
SMART Comfort 05 05 19xx
www.quax.eu [email protected]
20
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
