QU-AX JOY 54 01 10 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.1 Oct 2014
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
De bedlade is een optie
Le tiroir de lit est une option
Die Schublade ist eine Option
The bed drawer is an option

Quax®
First dreams
First steps
LEEFTIJD EN GEBRUIK
Monteer het bed zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bed.
Ingebruikname : Controleer alvorens de ingebruikname van het bed of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor
ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van dit bed.
Brandgevaar : Plaats het bed niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het bed enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bes-
tanddelen en met warm water.
www.quax.eu [email protected]
2
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
1. Waarschuwingen
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK EN DOELEINDEN - ZORGVUL-
DIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit bed dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm EN
716.
Productinformatie
Afmetingen van het gemonteerde bed : 209*95*64H cm
Afmeting van de bodem : 200*90 cm
Aanbevolen afmeting voor een matras : 200*90*17H cm
Structuur : massieve beuk en mdf
Afwerking : polyurethaanlak aangebracht in 2 lagen en getest op EN 71-3 voor grond- en
eindlak.
Beschikbare kleuren (xx) : 15 Provence, 19 Grisato, 21 Nebbia en 22 White
Apart te verkrijgen : mobiele lade
Nettogewicht : 45 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
4
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
JOY 54 01 10xx
4. Het in elkaar zetten van het bed

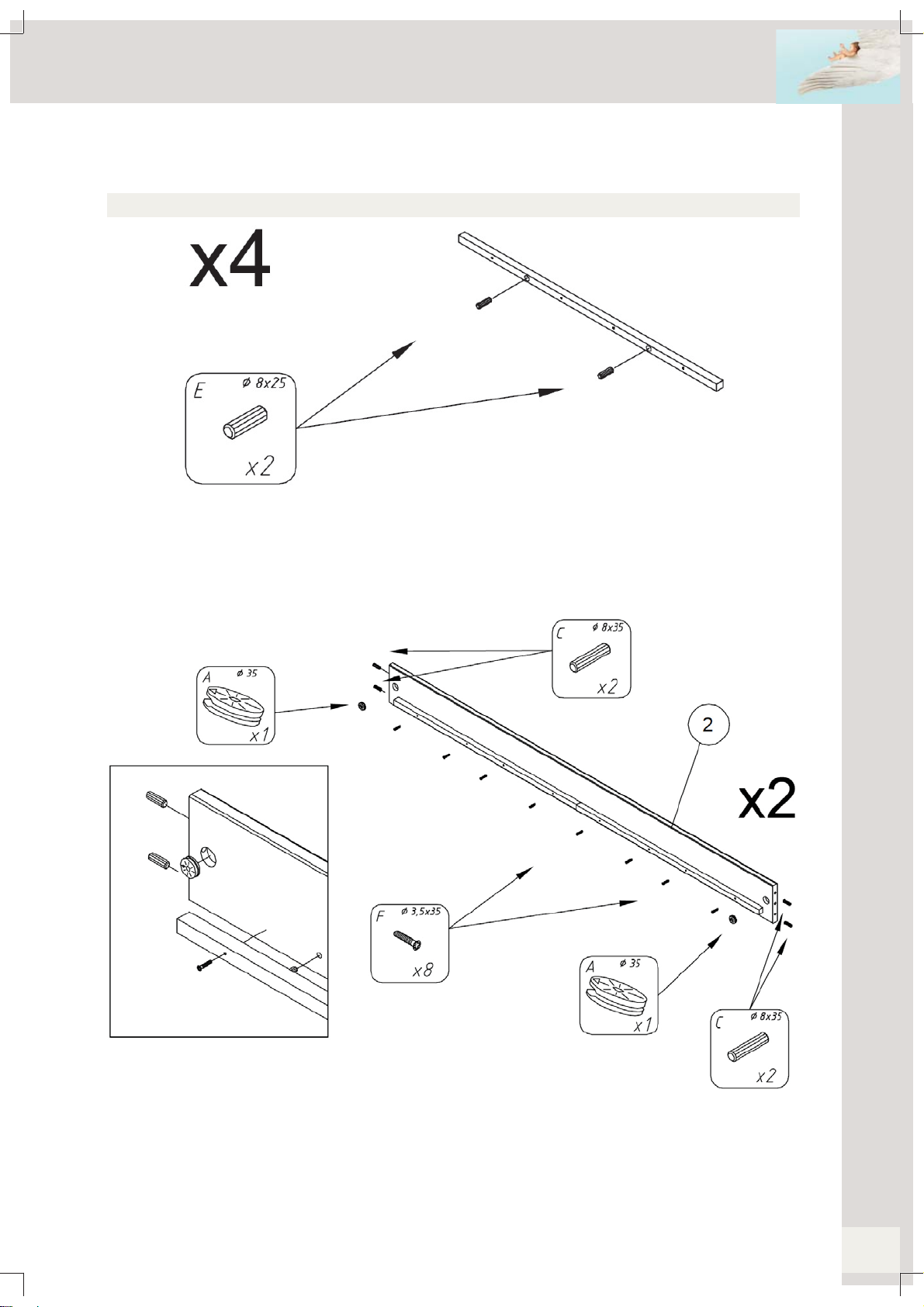

Stap 1 : Gebruik de vier steunprofielen 4en acht houten deugels E
Duw twee houten deugels (E) per profiel in de voorziene gaten aan de binnenkant van de profielen (4).
Lit junior
Junior bed
Juniorbed
Juniorbett
Stap 2 : Gebruik de onderdelen van stap 1, beide sponden 2, acht houten deugels C, vier excentrieken A
en zestien houtschroeven F
Plaats de steunprofielen (4) voor de voorziene boringen aan de binnenkant van de sponden (2). Duw
acht houtschroeven (F) in de voorziene boringen per lat en draai ze vast in de sponden. Duw twee houten
deugels (C) in de voorziene openingen op iedere uiteinde van een sponde. Duw de excentrieken (A) in de
voorziene gaten aan de binnenkant van de sponden.

Quax®
First dreams
First steps
www.quax.eu [email protected]
6
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
Stap 3 : Gebruik kop- en voeteinde 1en vier verbindingsbouten B
Draaideverbindingsbouten(B)vastindevoorzieneopeningenaandebinnenkantvanhetkop-envoeteinde
(1).
Stap 4 : Gebruik de onderdelen van stap 2en 3
Duw de sponden (2) met hun deugels in de voorziene openingen en over de verbindingsbouten van een
eindpaneel en draai de excentrieken (A) vast. Duw het ander eindpaneel met zijn verbindingsbouten in de
voorziene boringen en over de deugels van de sponden en draai de excentrieken vast.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
Stap 5 : Gebruik de onderdelen van stap 4, de lattenbodem 3en zes houtschroeven F
Plaats de lattenbodem (3) op de steunprofielen van de bedsponden. Duw de houtschroeven (F) in de
voorziene boringen van de lattenbodem en schroef ze vast in de steunprofielen.

Quax®
First dreams
First steps
AGE ET USAGE
Assemblez le lit suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce lit.
Mise en service :Avant la mise en service du lit, contrôlez si toutes les pièces détachées sont en bon état,
sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester
accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pen-
daison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le lit pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le lit à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le lit uniquement avec du savon ou un autre détergent doux sans composants tox-
iques et de l’eau chaude.
www.quax.eu [email protected]
8
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
1. Avertissements
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce lit ne doit pas répondre aux exigences de sécurité décrites dans la norme EN 716.
Information produit
Dimensions du lit assemblé : 209*95*64H cm
Dimensions du fond : 200*90* cm
Dimensions conseillées pour un matelas : 200*90*17H cm
Structure : hêtre massif et mdf
Achèvement : système polyuréthanique appliqué en 2 couches et testé conformément à
EN 71-3 pour les couches de fond et les couches de finition.
Coloris disponibles (xx) : 15 Provence, 19 Grisato, 21 Nebbia et 22 White
Accessoire disponible : tiroir mobil
Poids net : 45 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
9
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps

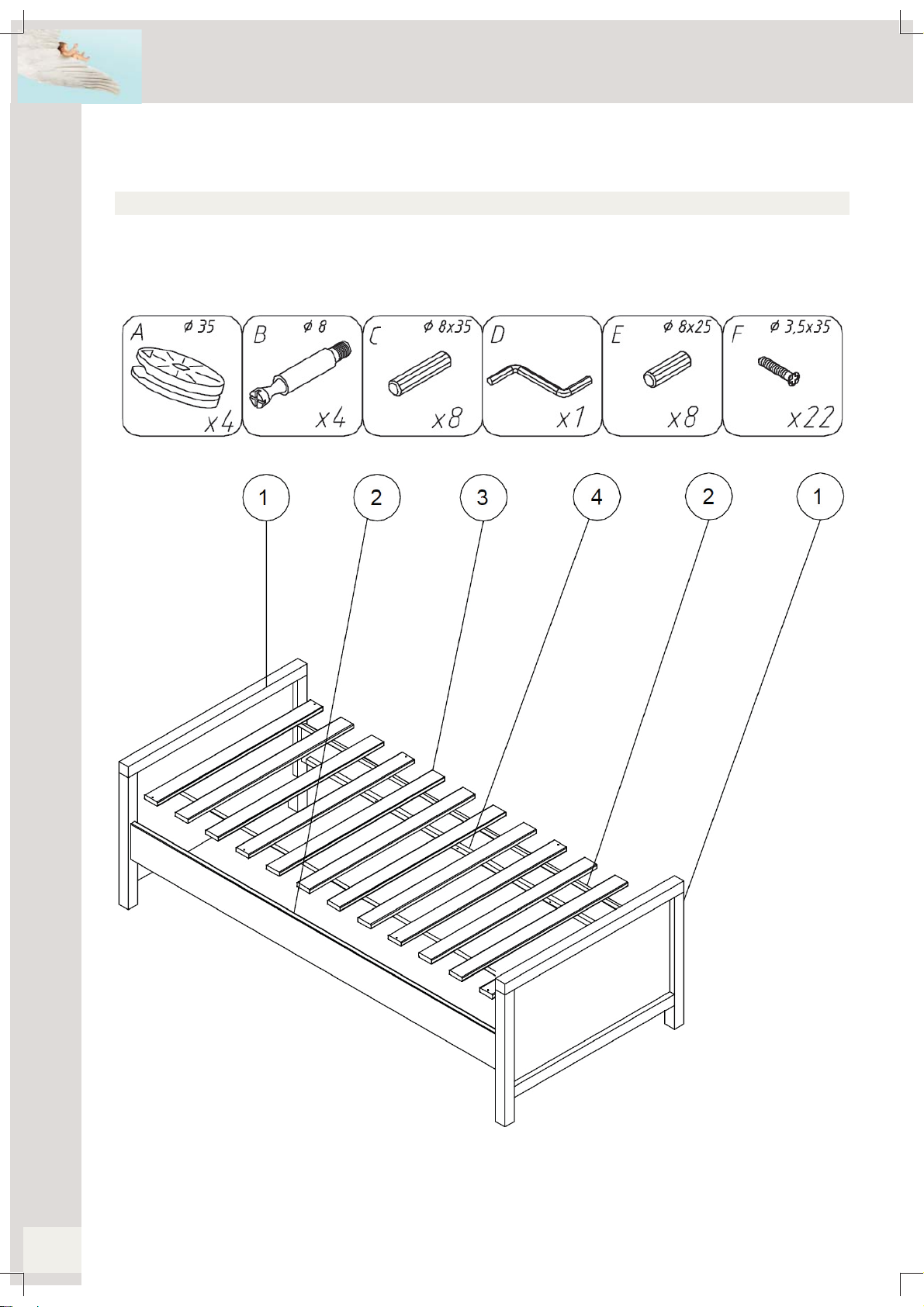

3. Liste des pièces détachées
www.quax.eu [email protected]
10
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées
ci-dessous.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
4. Montage du lit
Etape 1 : Utilisez les quatre profils de support 4et huit chevilles en bois E
Insérez deux chevilles en bois (E) par profil dans les trous prévus sur le côté intérieur des profilés (4).
Stap 2 : Utilisez les pièces de l’étape 1, les deux longerons 2, huit chevilles en bois C, quatre excentriques
A et seize vis à bois F
Poussez les profiles de support (4) dans les perçages prévus sur le côté intérieur des longerons (2). Pous-
sez par profil huit vis à bois (F) dans les ouvertures prévues et fixez-les dans les longerons. Insérez deux
chevilles en bois (C) dans les ouvertures prévues aux extrémités des longerons. Insérez les excentriques
(A) dans les trous prévus sur le côté intérieur des longerons.

Quax®
First dreams
First steps
www.quax.eu [email protected]
12
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett

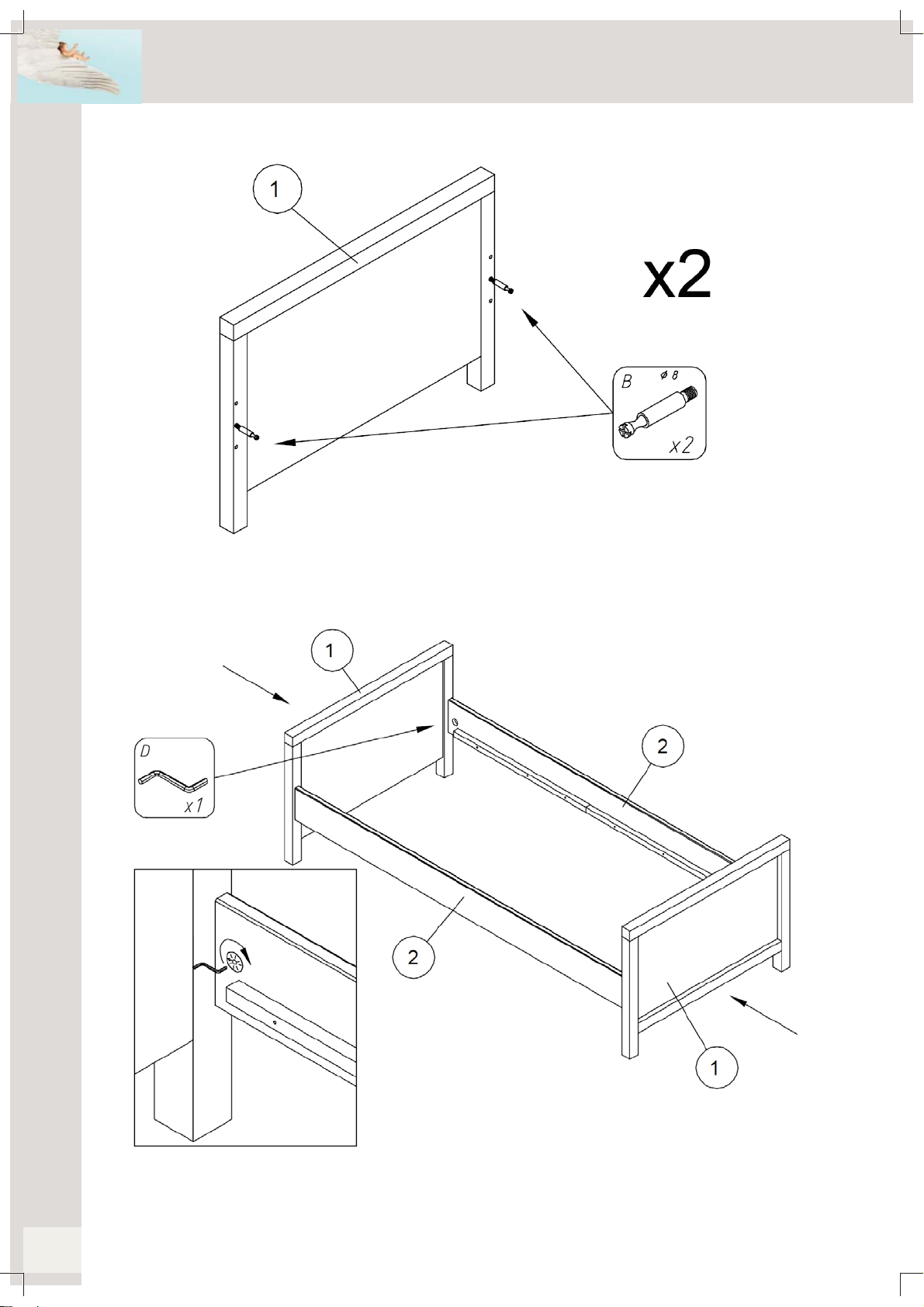

Etape 3 : Utilisez les piètements 1 et quatre boulons de raccord B
Fixez les boulons de raccord (B) dans les ouvertures prévues sur le côté intérieur des piètements (1).
Etape 4 : Utilisez les pièces de l’étape 2et 3
Poussez les longerons (2) avec leurs chevilles en bois dans les perçages et à travers les boulons de raccord
d’un piètement et serrez les excentriques (A). Poussez l’autre piètement avec les boulons de raccord dans
les trous prévus et à travers les chevilles des longerons et serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett

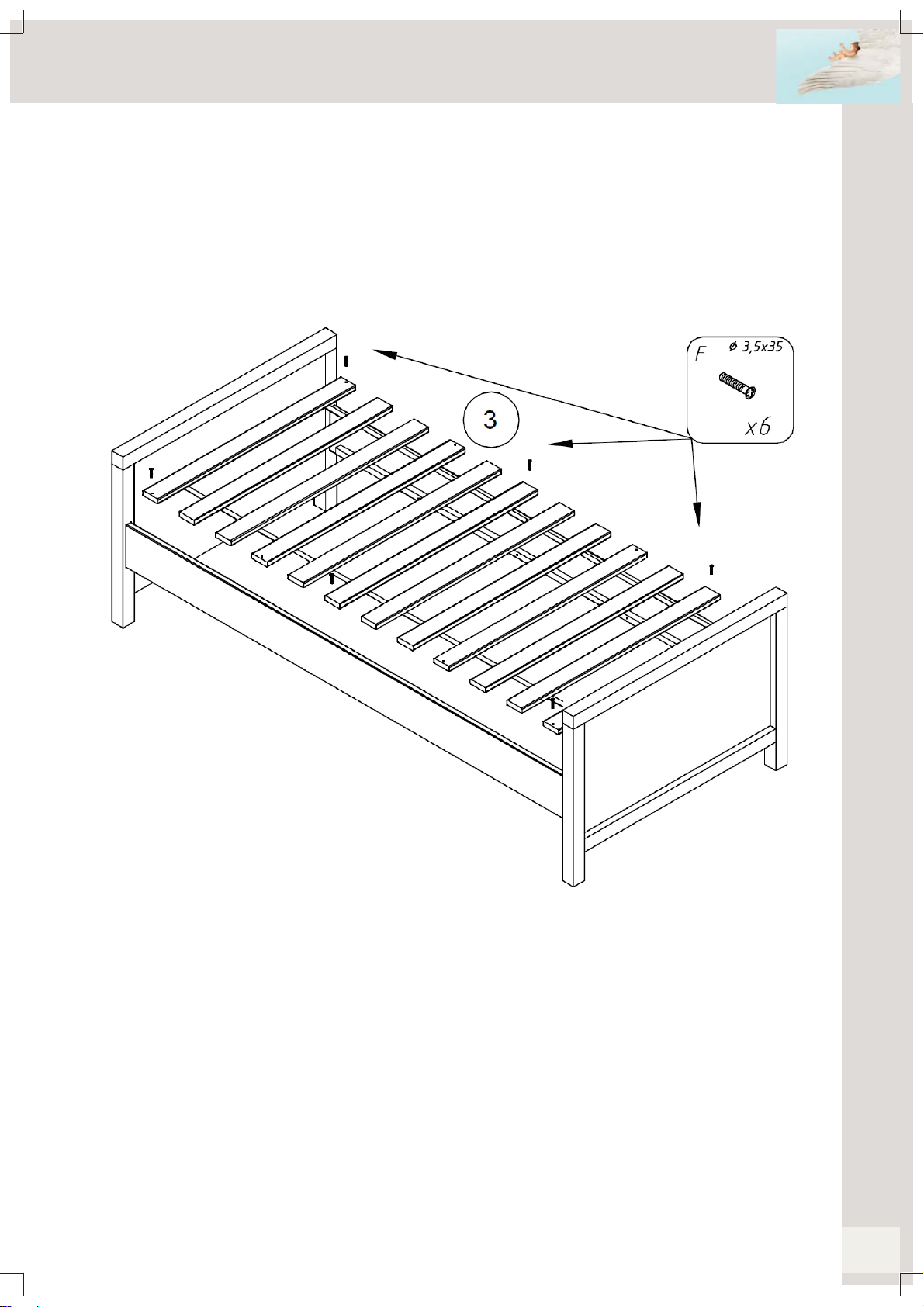

Etape 5 : Utilisez les pièces de l’étape 4, le sommier 3et six vis à bois F
Placez le sommier (3) sur les lattes de support prévues sur les longerons du lit. Poussez les vis à bois (F)
dans les ouvertures prévues dans le sommier et vissez-les dans les profils de support.

Quax®
First dreams
First steps
ALTER UND BENUTZUNG
Bauen sie das Bett zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bettes.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bettes, ob sich alle Teile in gutem Zustand befinden,
gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es
mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein
Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie das Bett regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr : Setzen Sie das Bett zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel
der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie das Bett nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische
Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
14
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
1. Warnungen
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Bett darf den im Standard EN 716 beschriebenen Sicherheitsvorschriften nicht
entsprichen.
Productinformation
Abmessungen des montierten Bett : 209*95*64H cm
Abmessungen des Bodens : 200*90 cm
Empholen Abmessung der Matraze : 200*90*17H cm
Struktur : massiver Buche und Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbar Zubehör : mobile Schublade
Verfügbare Farben (xx) : 15 Provence, 19 Grisato, 21 Nebbia und 22 White
Nettogewicht : 45 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett

Quax®Quax®
First dreams
First steps
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
www.quax.eu [email protected]
16
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
4. Der Zusammenbau des Bettes
Schritt 1 : Benutzen Sie die vier Stützprofile 4und acht Holzdübel E
Drücken Sie in jedes Profil (4) zwei Holzdübel (E) in die vorgesehen Löcher auf der Innenseite.
Schritt 2 : Benutzen Sie die Bauteile des Schrittes 1,beide Bettseiten 2, acht Holzdübel C, vier Exzenter
C und sechzehn Holzschrauben F
Platzieren Sie die Tragschienen (4) für die Löcher auf der Innenseite der Bettseiten (2). Drücken Sie pro
Riegel acht Holzschrauben (F) in die vorgesehenen Löcher und in die Bettseiten anziehen. Stecken Sie
zwei Holzdübel (A) in den vorgesehen Löchern an den Enden der Bettseiten. Drücken Sie die Exzenter (C)
in die vorgesehen Bohrungen auf der Innenseite der Seiten.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
Schritt 3 : Benutzen Sie beide Kopfenden 1und vier Verbindungsbolzen B
Die Verbindungsbolzen (B) anziehen in die vorgesehen Bohrungen am Innenseite der Kopfenden (1).
Schritt 4 : Benutzen Sie die Bauteile des Schrittes 2und 3
Drücken Sie die Bettseiten (2) mit ihren Holzdübel in die Löcher und über die Verbindungsbolzen von einer
Kopfende und die Exzenter (A) anziehen. Drücken Sie das andere Gestell mit seinen Verbindungsbolzen in
die vorgesehen Bohrungen und über die Holzdübel der Bettseiten und die Exzenter anziehen.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
Schritt 5 : Benutzen Sie die Bauteile des Schrittes 4, den Bettboden 3und sechs Holzschrauben F
Legen Sie den Lattenrost (3) auf den am Bettseiten vorgesehen Trägerschienen. Drücken Sie die Holz-
schrauben (F) in die vorgesehen Bohrungen der Lattenrost und in die Trägerschienen anziehen.

Quax®
First dreams
First steps
AGE AND USE
Assemble the bed following the instructions hereunder.
Do not change the design and the assembly method of this bed.
Introduction : Before putting into use, check if all parts of the bed are in good condition, well tightened, and
do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifier
ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the bed for broken, warped or missing parts. No longer use the bed whenever
such parts are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bed near a heat source such as electrical heating, gas heating, etc. in order
to avoid any fire hazard.
Maintenance : Only clean the bed with soap or any other mild cleaning agent without toxic components and
with warm water.
www.quax.eu [email protected]
20
JOY 54 01 10xx Lit junior
Junior bed
Juniorbed
Juniorbett
1. Warnings
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
