QU-AX JOY Desk with drawer and door 54 06 11... User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V3.0 Sep 2014
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

Quax®
First dreams
First steps

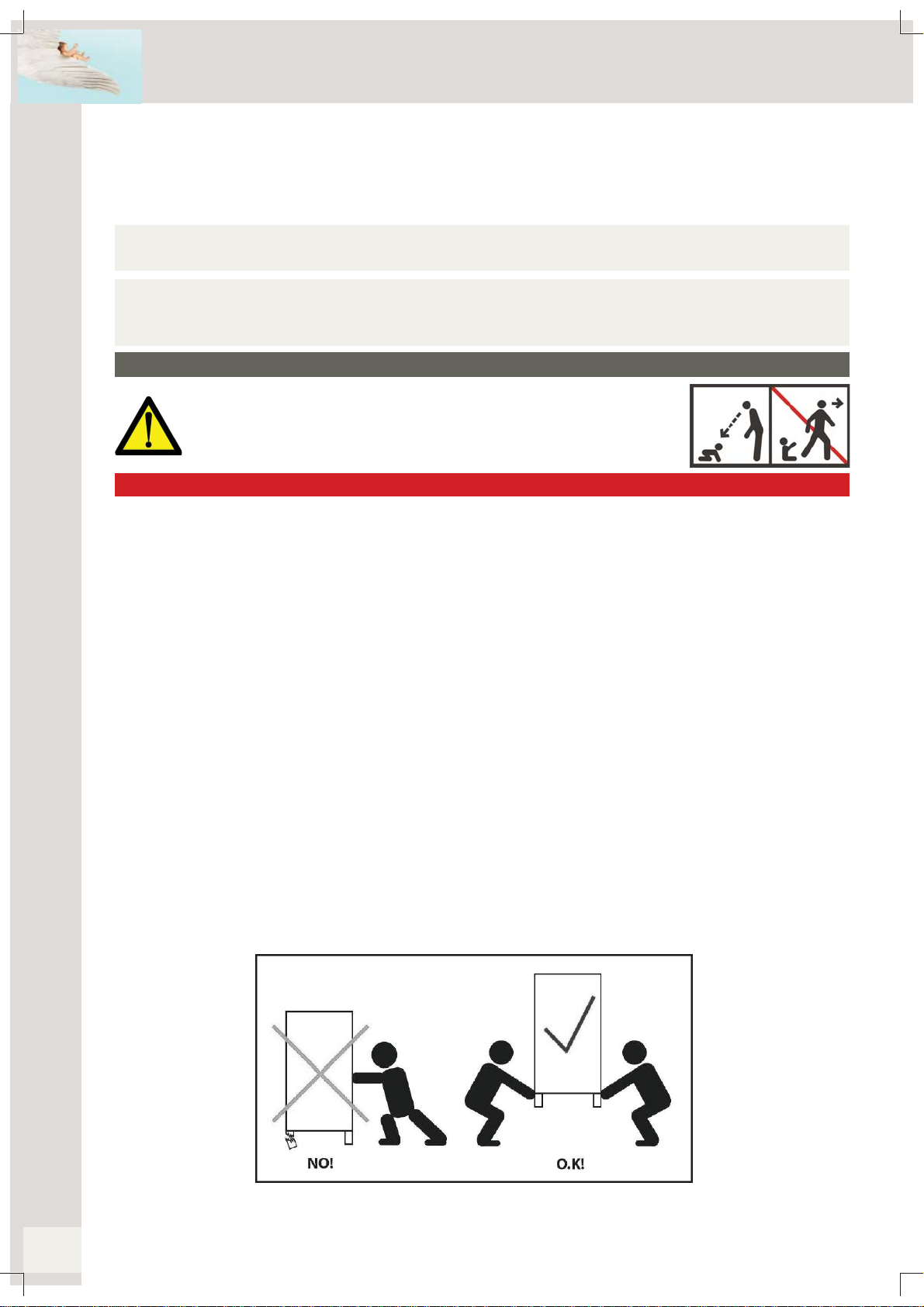

NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING EN
AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP VER-
STIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN TE VER-
NIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
GEBRUIK
Monteer dit bureel zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bureel.
Ingebruikname : Controleer alvorens de ingebruikname van het bureel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer alle verbindingspunten.
Inspectie : Controleer het bureel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het bureel uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
deze commode.
Brandgevaar : Plaats het bureel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het bureel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit bureel dient niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van het gemonteerde bureel : 115*60*76H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 5 lagen getest op EN 71-3 voor grond-
en eindlak.
Beschikbare kleuren (xx) : 15 Provence, 19 Grisato, 21 Nebbia en 22 White
Nettogewicht : 40 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

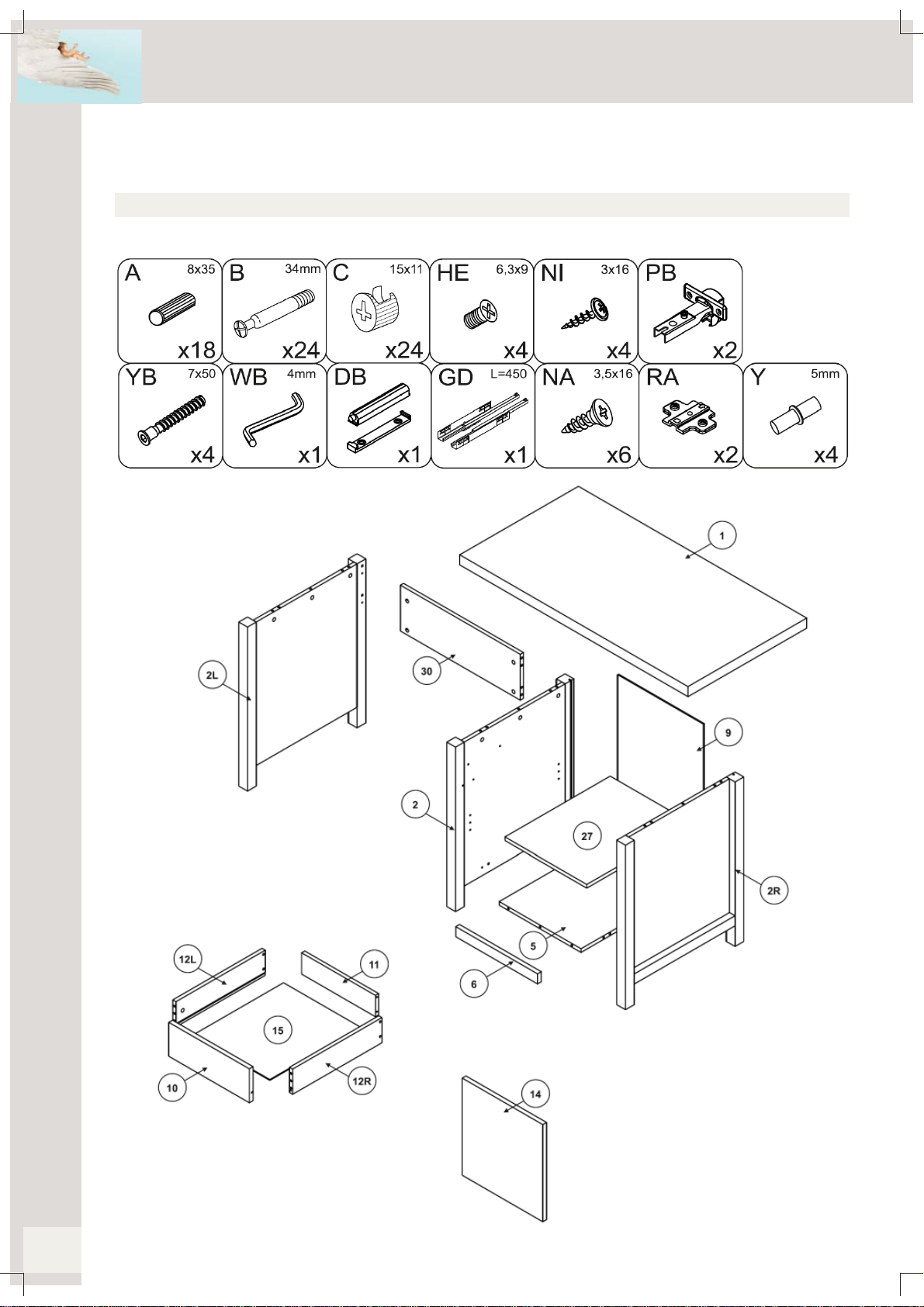

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van het bureel

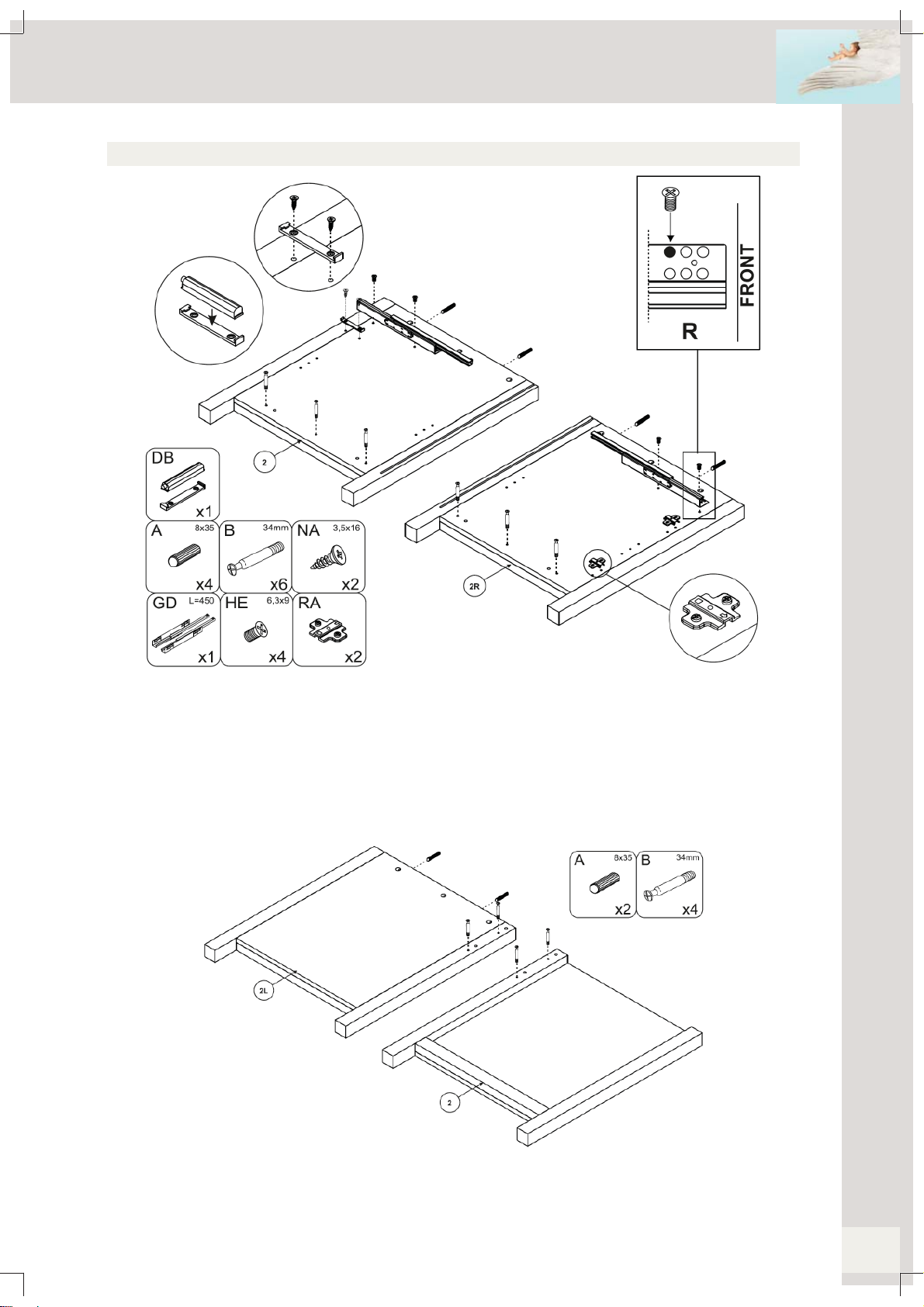

Stap 1 : Gebruik de tussenzijde 2, de rechterzijde 2R, de geleiders GD, vier bouten HE,vier houten deu-
gels A, zes verbindingsbouten B,twee montageplaatjes RA, het drukslot DB en twee houtschroeven NA
Plaats de geleiders (GD) op de voorziene boringen van de zijden (2 en 2R). Bevestig elke geleider met
twee bouten (HE) volgens het schema in detail. Draai drie verbindingsbouten (B) vast in de voorziene
openingen onderaan een zijde. Duw twee houten deugels (A) in de voorziene boringen bovenaan een
zijde. Bevestig de montageplaatjes (RA) op de voorziene gaten en schroef deze vast. Plaats het drukslot
(DB) op zijn voorziene plaats bovenaan de tussenzijde en bevestig met beide houtschroeven (NA).
Stap 2 : Gebruik de tussenzijde 2, de linkerzijde 2L, twee houten deugels Aen vier verbindingsbouten B
Draai twee verbindingsbouten (B) vast in de voorziene openingen bovenaan de zijden (2L en 2). Duw twee
houten deugels (A) in de voorziene boringen bovenaan de linkerzijde (2L).
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
Stap 3 : Gebruik het topblad 1en negen verbindingsbouten B
Draai de negen verbindingsbouten (B) vast in de voorziene openingen onderaan het topblad (1).
Stap 4 : Gebruik de bodem 5, het schaamschot 30, de kroonlijst 6,drie verbindingsbouten B en acht houten
deugels A
Duw vier deugels (A) in de voorziene boringen op de lange buitenkanten van de bodem (5). Duw vier deugels (A)
in de voorziene boringen op de korte buitenkanten van het schaamschot (30). Draai drie verbindingsbouten (B)
vast in de boringen aan de binnenkant van de kroonlijst (6).
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

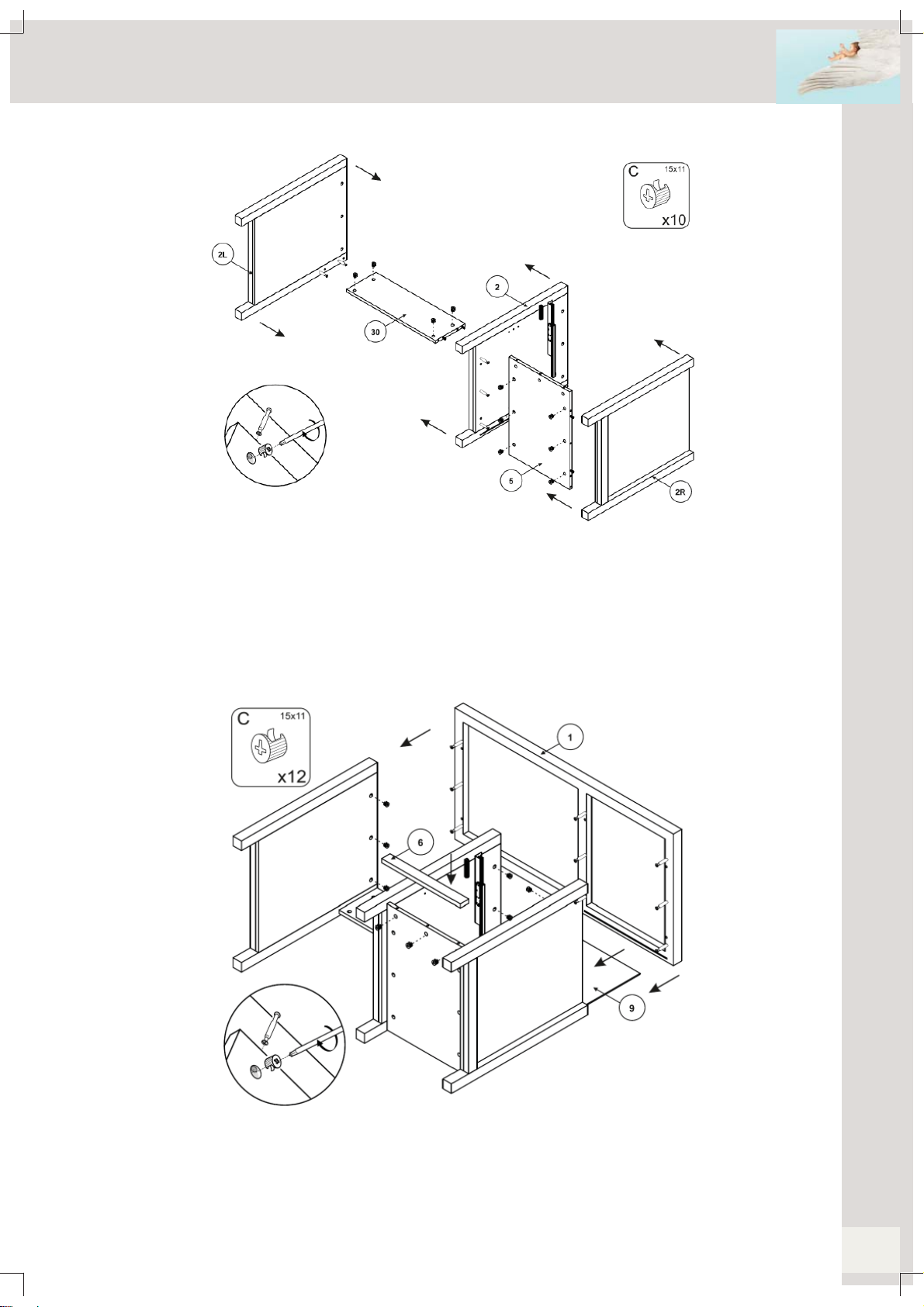

Stap 5 : Gebruik de onderdelen van stap 1 - 2 en 4 en tien excentrieken C
Duw zes excentrieken (C) in de boringen onderaan de bodem (5). Duw vier excentrieken (C) in de bo-
ringen onderaan het schaamschot (30). Duw de bodem met zijn deugels in de gaten en over de verbin-
dingsbouten van de tussenzijde (2). Draai de excentrieken vast. Duw de rechter eindzijde (2R) met zijn
verbindingsbouten in de gaten en over de deugels van de bodem. Draai de excentrieken vast. Duw het
schaamschot met zijn deugels in de gaten en over de verbindingsbouten van de tussenzijde (2). Draai de
excentrieken vast. Duw de linker eindzijde (2L) met zijn verbindingsbouten in de gaten en over de deugels
van het schaamschot. Draai de excentrieken vast.
Stap 6 : Gebruik de onderdelen van stap 3 en 5 en twaalf excentrieken C
Duw per zijde drie excentrieken (C) in de voorziene bovenste gaten. Duw drie excentrieken (C) in de
boringen onderaan de bodem. Duw het bovenblad (1) met zijn verbindingsbouten in de gaten en over de
deugels van de zijden en draai de excentrieken vast. Duw de kroonlijst (6) met zijn verbindingsbouten in
de gaten van de bodem en draai de excentrieken vast.

Quax®
First dreams
First steps
www.quax.eu [email protected]
8

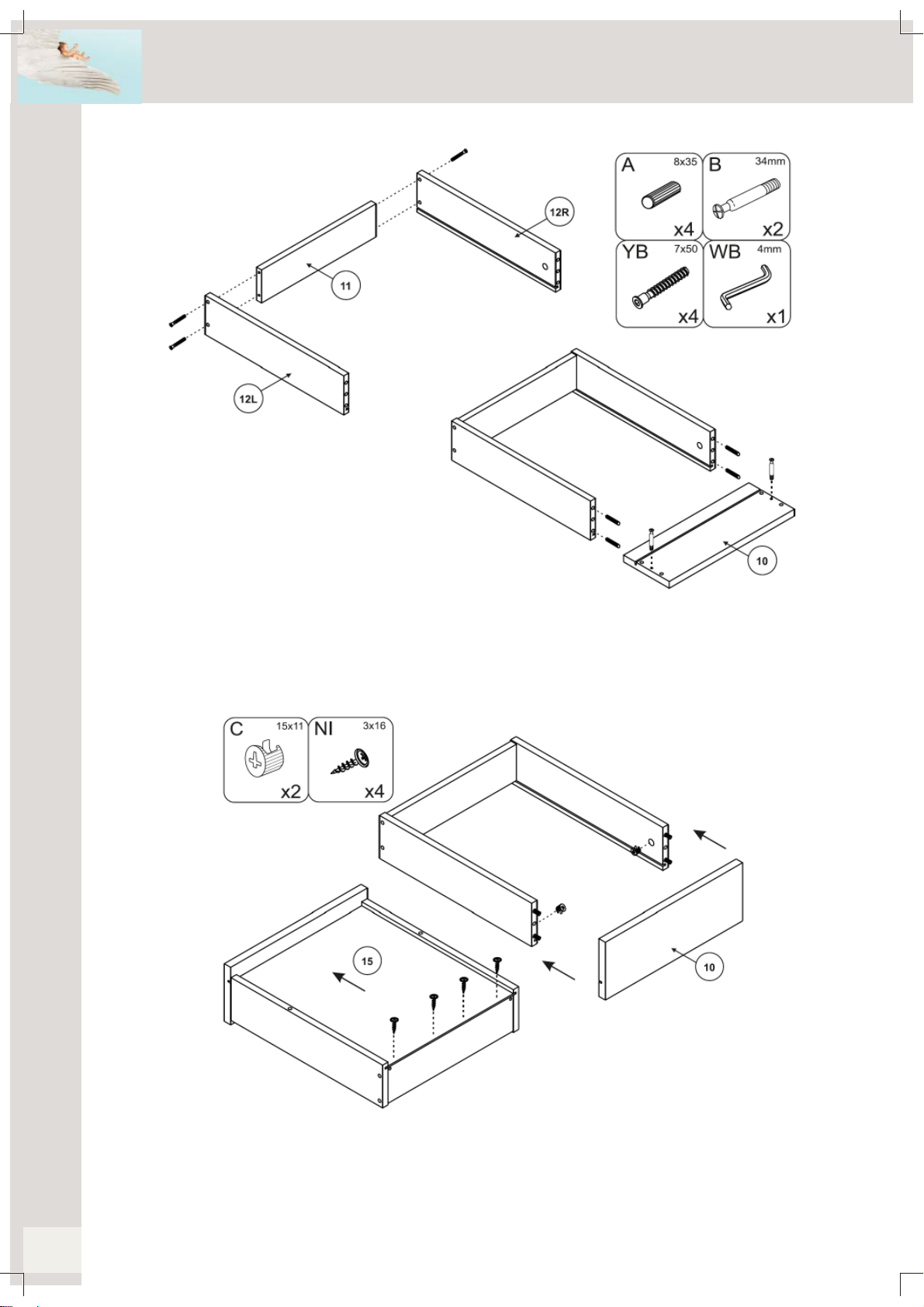

Stap 7 : Gebruik de ladezijden 12L en 12R, de rug 11, het front 10, vier houten deugels A, twee verbindings-
bouten Ben vier bouten YB
Plaats de laderug (11) tussen de ladezijden (12L en 12R). Duw de bouten (YB) door de boringen aan de buiten-
kant van de zijden en draai ze vast in de rug. Duw per zijde twee houten deugels (A) in de voorziene openingen
op de zijkant. Draai twee verbindingsbouten (B) vast in de openingen aan de binnenkant van het front (10).
Stap 8 : Gebruik de onderdelen van stap 7, de bodem 15, twee excentrieken Cen vier houtschroeven NI.
Duw per ladezijde (12L en 12R) twee excentrieken (C) in de voorziene openingen van elke binnenkant. Schuif
de bodem (15) in de voorzien gleuven van de zijden en de rug. Duw nu het ladefront (10) met zijn verbin-dings-
bouten in de gaten en over de houten deugels van de ladezijden en draai de excentrieken vast. Bevestig de
bodem door middel van de vier houtschroeven (NI) aan de laderug.
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9

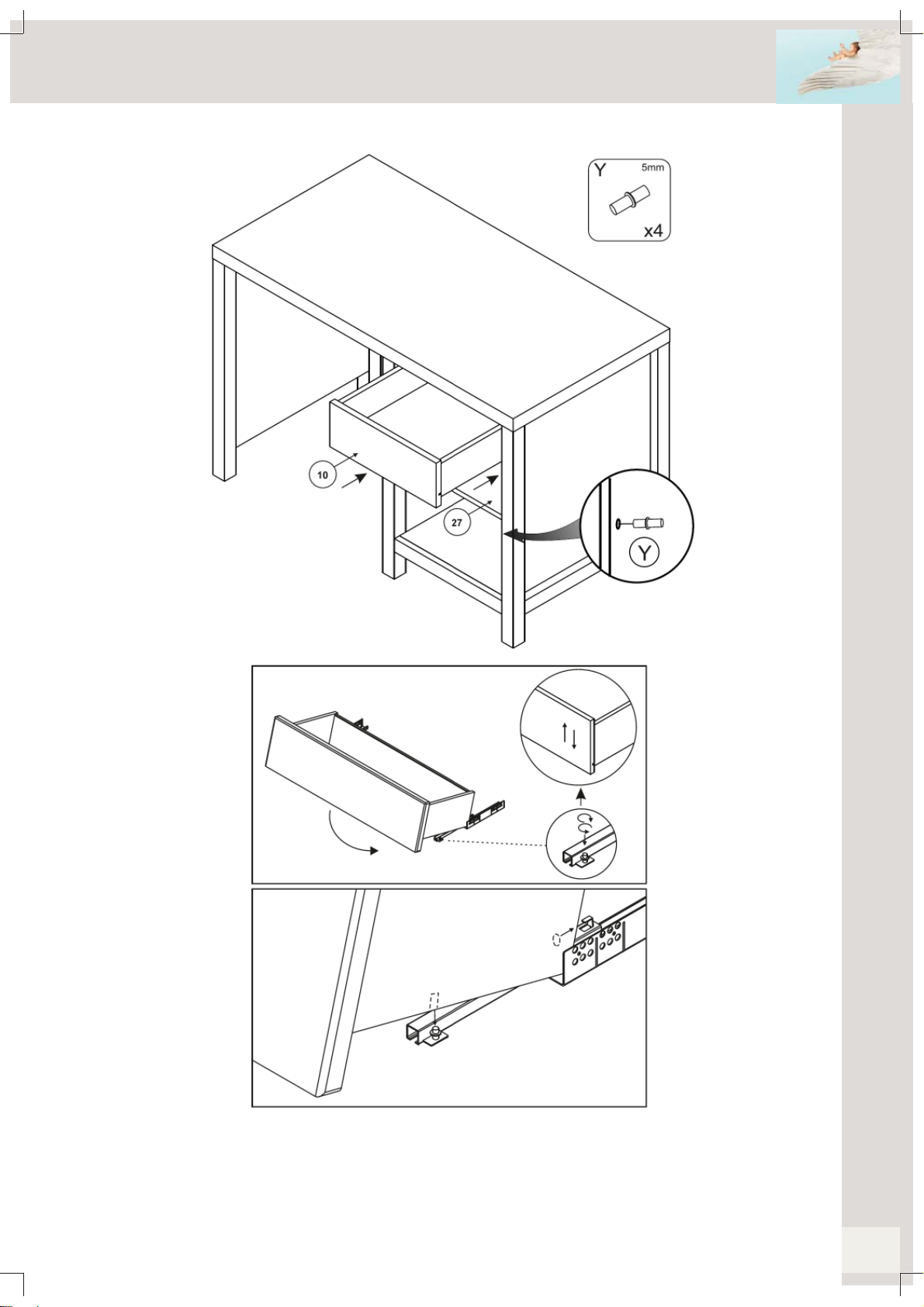

Stap 9 : Gebruik de onderdelen van stap 6en 8, vier legboorddragers Y en de legplank 27
Trek de geleiders uit het meubel, plaats de gemonteerde lade tegen de achterste stop op de geleiders en
duw de lade over de voorste stop van de geleider. Hoogteregeling door de voorste stop op de geleiders
aan te passen. Duw de legboorddragers (Y) in de voorziene boringen op eenzelfde hoogte van de eind-
zijden en plaats de legplank (27).
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

Quax®
First dreams
First steps
www.quax.eu [email protected]
10
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

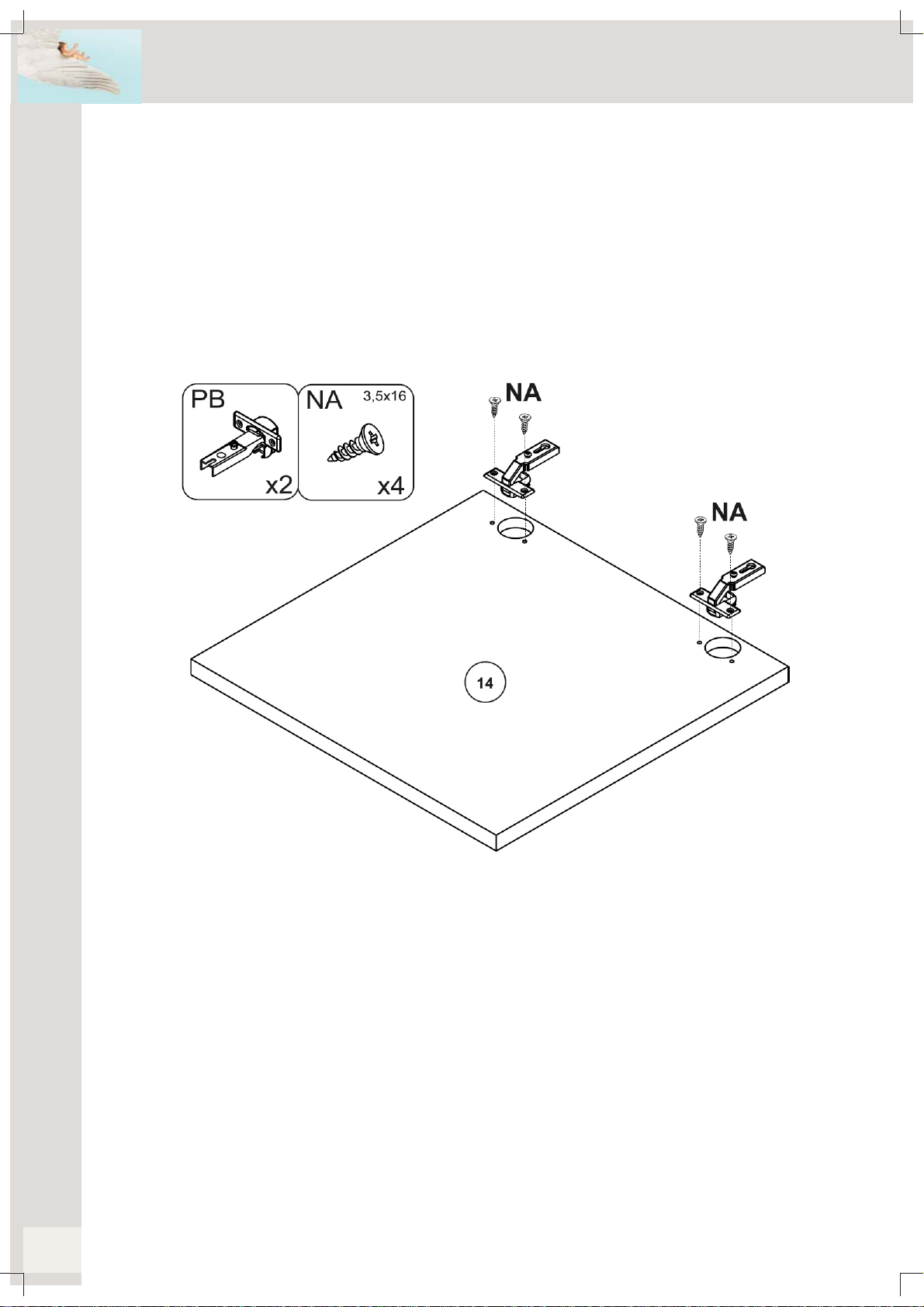

Stap 10 : Gebruik de deur 14, beide scharnieren PB en vier houtschroeven NA
Duw de scharnieren (PB) in de voorziene boringen op de achterkant van de deur (14) en schroef iedere scharnier
vast met twee houtschroeven (NA).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

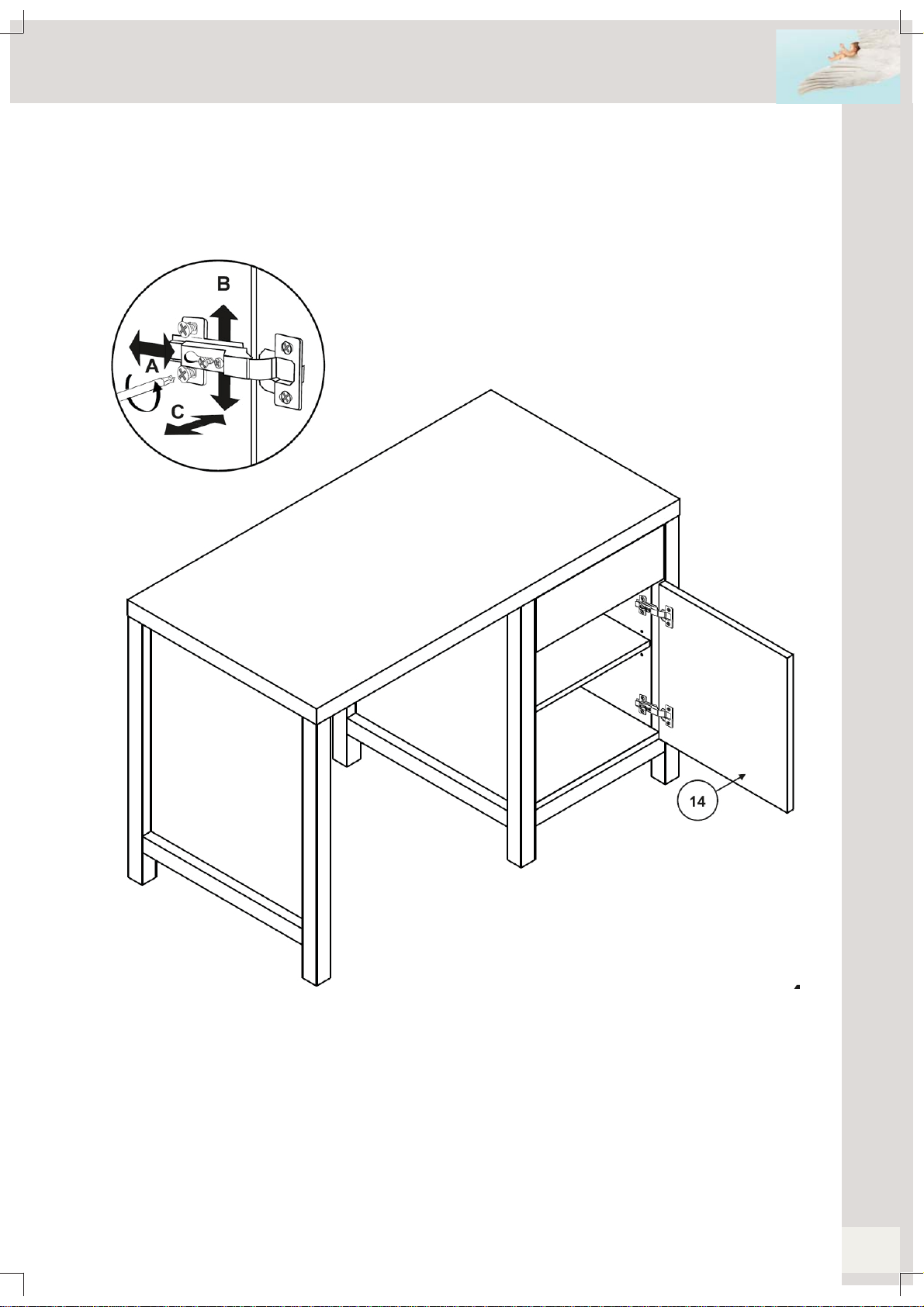

Stap 11 : Gebruik de onderdelen van stap 9en 10
Plaats de deur met de scharnieren op de scharnierplaatjes en schroef ze vast met de voorziene vijzen. De
deur kan driedimensionaal worden geregeld door het verstellen van de schroeven op de scharnieren en
scharnierplaatjes.

Quax®
First dreams
First steps
FRANCAIS
USAGE
Assemblez le bureau suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce bureau.
Mise en service : Avant la mise en service du bureau, contrôlez si toutes les pièces détachées sont en bon
état, sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester
accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pendai-
son. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le bureau pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le bureau hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le fabri-
cant ou le distributeur.
Risque d’incendie : Ne placez jamais le bureau à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le bureau uniquement avec du savon ou un autre détergent doux sans composants tox-
iques et de l’eau chaude.
ACONSERVER DANS UN ENDROITSUR POUR CONSULTATION ULTERIEURE ETALIRE
SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER L’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU DE
LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
1212
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce bureau ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions du bureau assemblée : 115*60*76H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 5 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Coloris disponibles (xx) : 15 Provence, 19 Grisato, 21 Nebbia et 22 White
Poids net : 40 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
www.quax.eu
[email protected]
13
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage du bureau
Etape 1 : Utilisez le côté intermédiaire 2, le côté droit 2R, les glissières GD, quatre boulons HE,quatre
chevilles en bois A, six boulons de raccord B, deux plaquettes de charnière RA, le verrou-poussoir DB et
deux vis à bois NA
Positionnez les glissières (GD) sur les ouvertures des côtés (2 et 2R). Fixez chaque glissière avec deux
boulons (HE) selon le schéma en détail. Serrez trois boulons de raccord (B) dans les ouvertures prévues
en bas d’un côté. Insérez deux chevilles en bois (A) dans les trous prévus au dessus d’un côté. Fixez les
plaquettes de charnière (RA) à leur place prévue au moyen des vis munis. Fixez le verrou-poussoir (DB)
de à sa place prévue en haut du côté intermédiaire avec deux vis à bois (NA).
Etape 2 : Utilisez le côté intermédiaire 2, le côté gauche 2L, deux chevilles en bois Aet quatre boulons
de raccord B
Serrez deux boulons de raccord (B) dans les ouvertures prévues en haut des côtés (2L et 2). Insérez deux
chevilles en bois (A) dans les trous prévus au dessus du côté gauche (2L).
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
Etape 3 : Utilisez le top 1 et neuf boulons de raccord B
Fixez neuf boulons de raccord (B) dans les ouvertures prévues en bas du top (1).
Etape 4 : Utilisez le fond 5, la voile de fond 30, la corniche 6, trois boulons de raccord B et huit chevilles en bois A
Insérez quatre chevilles en bois (A) dans les trous prévus aux extrémités longues du fond (5). Insérez quatre
chevilles en bois (A) dans les trous prévus aux extrémités courtes de la voile de fond (30) Fixez trois boulons de
raccord (B) dans les perçages à l’intérieur de la corniche (6).
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
Etape 5 : Utilisez les pièces de l’étape 1 - 2 et 4 et dix excentriques C
Insérez six excentriques (C) dans les ouvertures en bas du fond (5). Insérez quatre excentriques (C) dans
les ouvertures en bas de la voile de fond (30). Poussez le fond avec ses chevilles dans les perçages et à
travers les boulons du côté intermédiaire (2) et serrez les excentriques. Poussez le côté droit (2R) avec
ses boulons dans les trous et à travers les chevilles du fond. Serrez les excentriques. Poussez la voile de
fond avec ses chevilles dans les perçages et à travers les boulons du côté intermédiaire (2) et serrez les
excentriques. Poussez le côté gauche (2L) avec ses boulons dans les trous et à travers les chevilles de la
voile de fond. Serrez les excentriques.
Etape 6 : Utilisez les pièces de l’étape 3 et 5 et douze excentriques C
Insérez par côté trois excentriques (C) dans les ouvertures prévues en haut. Insérez trois excentriques
(C) dans les ouvertures prévues en bas du fond. Poussez le top (1) avec ses boulons de raccord dans les
perçages et à travers les chevilles des côtés et serrez les excentriques. Poussez la corniche (6) avec ses
boulons de raccord dans les trous du fond et serrez les excentriques.
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
Etape 7 : Utilisez les côtés de tiroirs 12L et 12R, le dos 11, le front 10, quatre chevilles en bois A, deux boulons
de raccord Bet quatre boulons YB
Placez le dos (11) entre les côtés (12L et 12R). Poussez les boulons (YB) à travers les perçages sur le côté ex-
térieur des côtés et serrez-les dans le dos. Poussez par côté deux chevilles de bois (A) dans les ouvertures sur
le côté. Serrez deux boulons de raccord (B) dans les ouvertures prévues à l’intérieur du front (10).
Etape 8 : Utilisez les pièces de l’étape 7, le fond 15, deux excentriques Cet quatre vis à bois NI
Poussez par côté (12L et 12R) deux excentriques (C) dans les trous prévus à l’intérieur. Poussez le fond (15)
dans les rainures prévues dans le tiroir. Poussez le front de tiroir (10) avec les boulons de raccords dans les
trous et à travers les chevilles en bois des côtés et serrez les excentriques. Fixez chaque fond au dos de tiroir
au moyen de quatre vis à bois (NI).
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
Etape 9 : Utilisez les pièces de l’étape 6 et 8, quatre supports d’étagère Yet l’étagère 27
Tirez les glissières vers l’avant, placez le tiroir assemblé contre l’arrêt à l’arrière des glissières et poussez
le tiroir à travers la butée avant des glissières. Réglage de la hauteur en adaptant l’arrêt avant des glis-
sières. Poussez les supports d’étagère (Y) dans les trous prévus à une même hauteur des côtés et posez
l’étagère (27).
JOY 54 06 11xx Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
Etape 10 : Utilisez la porte 14, les deux charnières PB et quatre vis à bois NA
Poussez les charnières (PB) dans les trous prévus à l’arrière de la porte (14) et fixez chaque charnière avec deux
vis à bois (NA).
Bureau avec tiroir et porte
Desk with drawer and door
Bureel met lade en deur
Schreibtisch mit Schublade und Tür
JOY 54 06 11xx
