QU-AX MAGALIE 54 03 51 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.3 02/11
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAAD-
PLEGING EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN, ALLE PLASTIEKVERPAKKING WEG TE NE-
MEN EN TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen
GEBRUIK
Monteer de commode zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van deze commode.
Ingebruikname : Controleer alvorens de ingebruikname van de commode of alle onderdelen zich in
goede staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich
kan kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een
gevaar voor ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer de commode regelmatig op onderdelen die gebroken, verwrongen of verdwenen
zijn. Bij vaststelling ervan, de commode uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of
verdeler van deze commode.
Brandgevaar : Plaats de commode niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming,
gasverwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig de commode enkel met zeep of een ander mild schoonmaakmiddel zonder toxische
bestanddelen en met warm water.
www.quax.eu [email protected]
2
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze commode dient niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 100*55*90H cm
Structuur : mdf (E1 en 830 kg/m³)
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak.
Beschikbare kleuren (xx) : 14 Milk, 15 Provence en 19 Grisato
Nettogewicht : 51 kg
Garantie
Deze commode wordt twee jaar lang gewaarborgd op fabricagefouten en middels ver-
toon van een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
3. Onderdelenlijst
www.quax.eu [email protected]
4

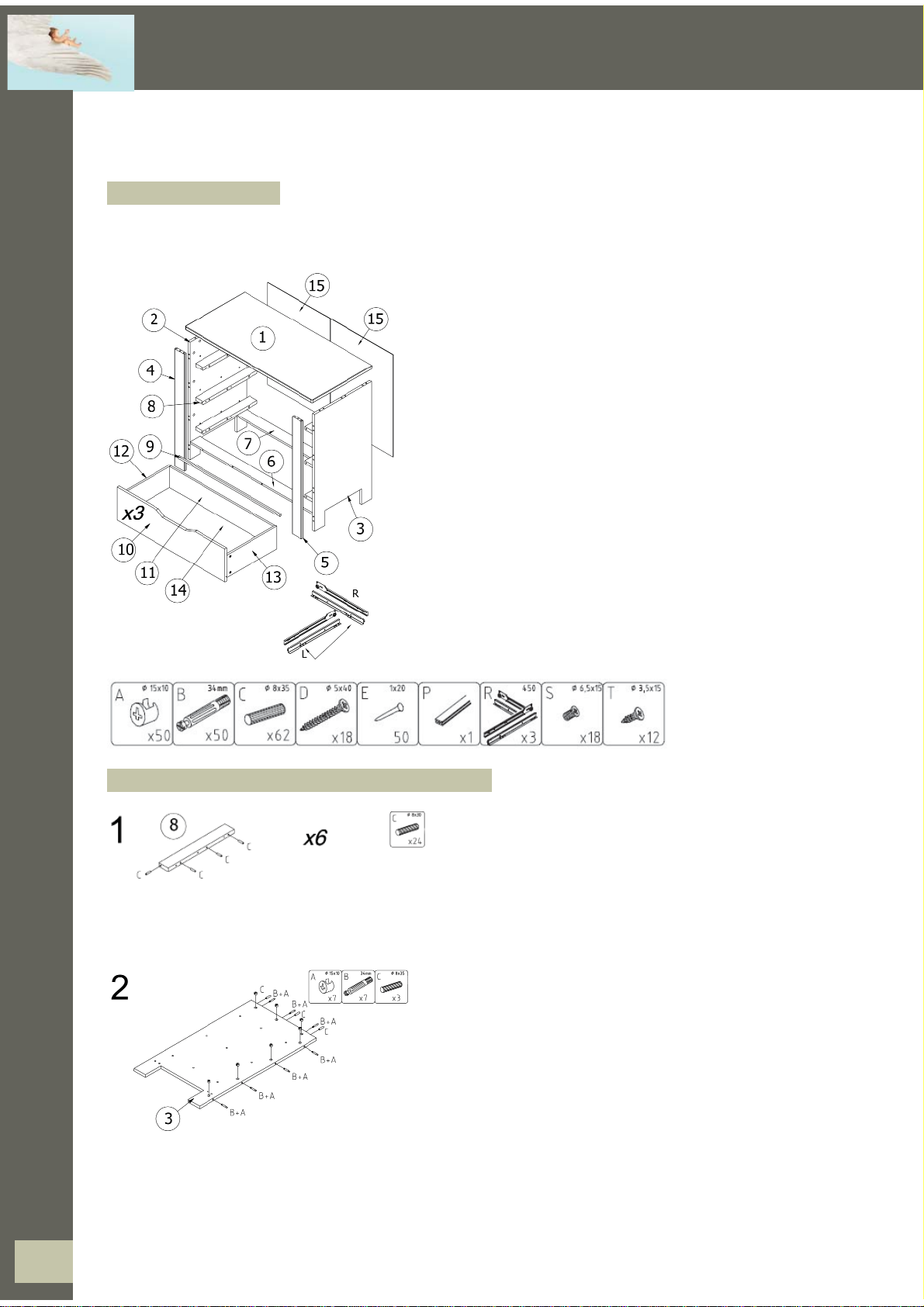

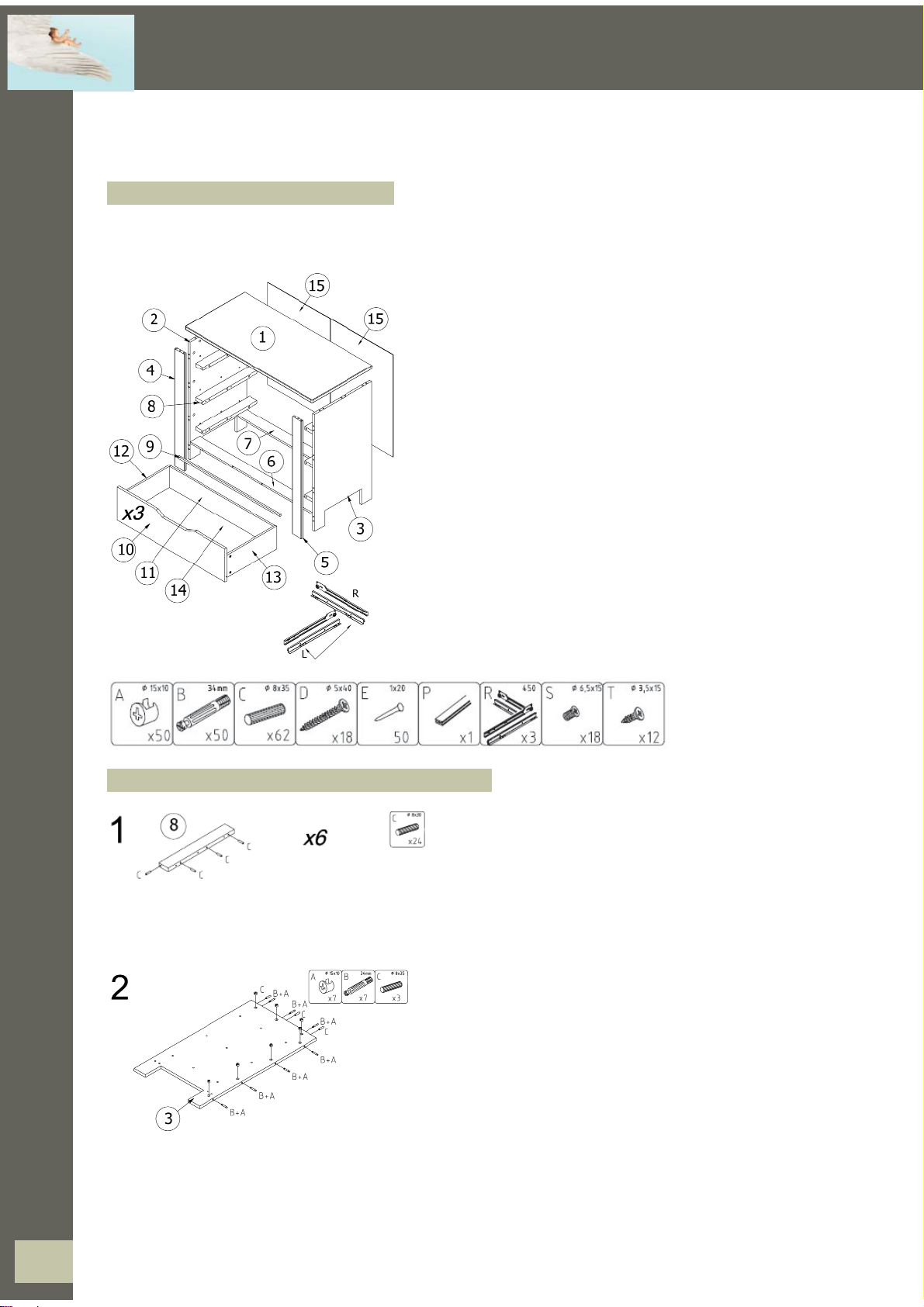

Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
4. Het in elkaar zetten van de commode
Stap 1 : Gebruik de geleiderdragers (8) en 24 deugels (C)
Duw per geleiderdrager 4 deugels (C) in de voorziene gaten.
Stap 2 : Gebruik het rechtse pootkader (3), 3 deugels (C), 7 excentrieken (A) en 7 spanbouten (B)
Duw de 3 deugels (C) in de voorziene gaten (zie tekening 2) van de bovenkant van het pootkader (3). Plaats
de 7 excentrieken (A) in de voorziene gaten van de binnenzijde van het pootkader (3). Duw de 7 spanbouten
(B) vast in de voorziene gaten van de boven- en zijkant van het pootkader (3) voorzien van de excentrieken.
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
Stap 3 : Gebruik het linkse pootkader (2), 3 deugels (C), 7 excentrieken (A) en 7 spanbouten (B)
Duw de 3 deugels (C) in de voorziene gaten (zie tekening 3) van de bovenkant van het pootkader (3). Plaats
de 7 excentrieken (A) in de voorziene gaten van de binnenzijde van het pootkader (3). Duw de 7 spanbouten
(B) vast in de voorziene gaten van de boven- en zijkant van het pootkader (3) voorzien van de excentrieken.
Stap 4 : Gebruik beide bodemlatten (6 en 7), 4 deugels (C), 10 excentrieken (A) en 10 spanbouten (B)
Duw de 4 deugels (C) in de voorziene gaten (zie tekening 4) van de zijkanten van de bodemlatten (6 en 7).
Plaats de 10 excentrieken (A) in de voorziene gaten van de onderzijde van de bodemlatten (6 en 7). Duw
de 10 spanbouten (B) vast in de voorziene gaten van de voor- en zijkanten van de bodemlatten (6 en 7)
voorzien van de excentrieken.
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Stap 5 : Gebruik het linkse pootkader (2), de onderdelen van stap 1 en 9 houtschroeven (D)
Plaats drie geleiderdragers (8) met hun deugels in de voorziene gaten van het pootkader. Schroef deze vast
met de houtschroeven (D).

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

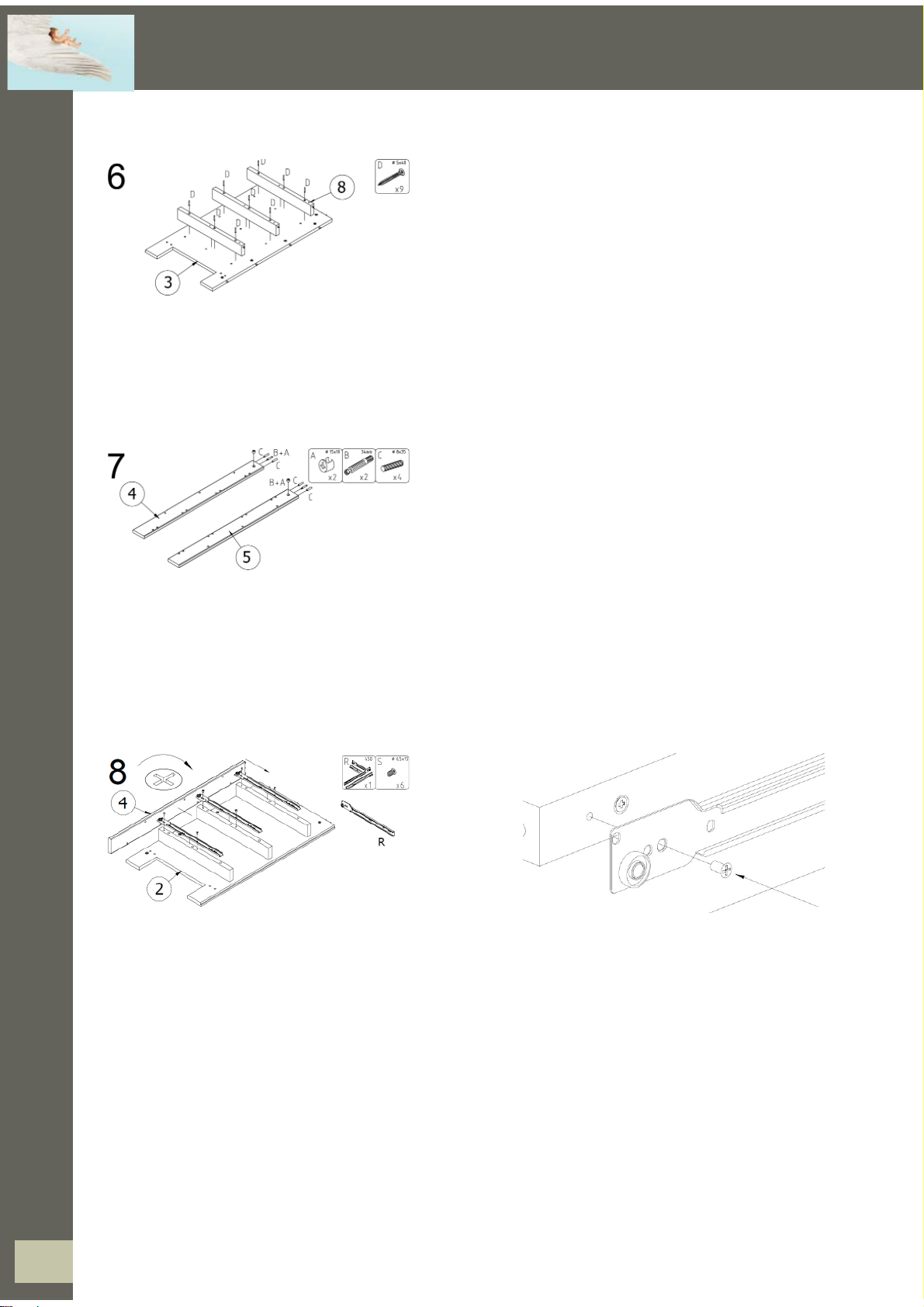

Stap 6 : Gebruik het rechtse pootkader (3), de onderdelen van stap 1 en 9 houtschroeven (D)
Plaats drie geleiderdragers (8) met hun deugels in de voorziene gaten van het pootkader. Schroef deze vast
met de houtschroeven (D).
Stap 7 : Gebruik beide afdekprofielen (4 en 5), 4 deugels (C), 2 excentrieken (A) en 2 spanbouten (B)
Duw de 4 deugels (C) in de voorziene gaten (zie tekening 7) van de bovenkanten van de afdekprofielen (4
en 5). Plaats de 2 excentrieken (A) in de voorziene gaten van de binnenzijde van de afdekprofielen (4 en
5). Duw de 2 spanbouten (B) vast in de voorziene gaten aan de bovenkanten voorzien van de excentrieken.
Stap 8 : Gebruik het linkse afdekprofiel (4), de gemonteerde stukken van stap 5, 3 geleiders (R) en 6
bouten (S)
Duw het afdekprofiel (4) op zijn plaats over de uitstekende spanbouten van het linker pootkader (2). Span
nu excentrieken aan in het pootkader. Plaats de geleiders (R) op de geleiderdrager volgens bovenstaande
rechtse tekening en schroef vast met de bouten (S).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

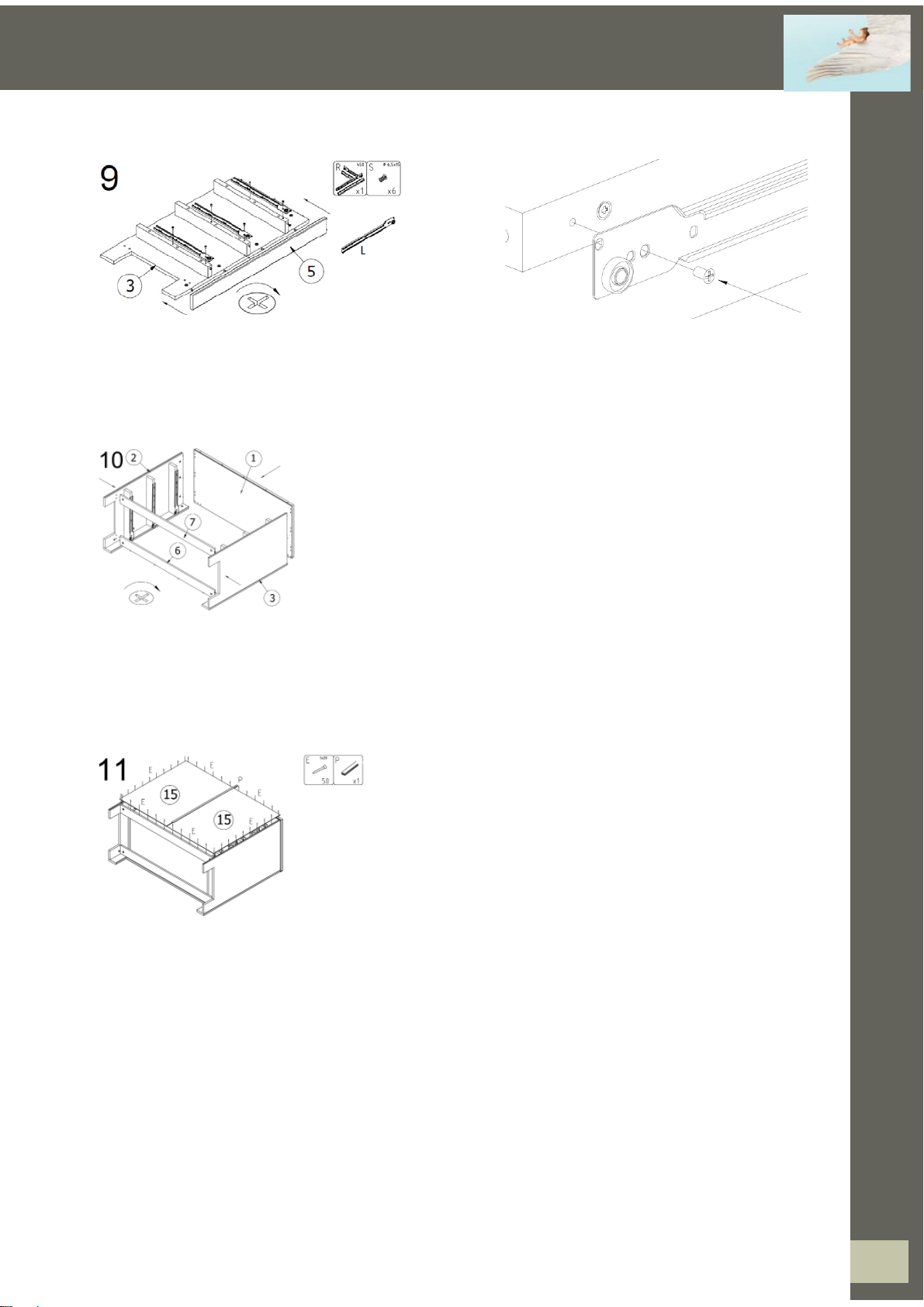

Stap 9 : Gebruik het rechtse afdekprofiel (5), de gemonteerde stukken van stap 6, 3 geleiders (R) en 6
bouten (S)
Duw het afdekprofiel (5) op zijn plaats over de uitstekende spanbouten van het rechter pootkader (3). Span
nu excentrieken aan in het pootkader. Plaats de geleiders (R) op de geleiderdrager volgens bovenstaande
rechtse tekening en schroef vast met de bouten (S).
Stap 10 : Gebruik beide bodemlatten (6 en 7), de onderdelen van stap 8 en 9 en de top (1).
Duw alle onderdelen op hun plaats over de uitstekende spanbouten. Span nu alle excentrieken aan.
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Stap 11 : Gebruik de gemonteerde onderdelen van stap 10, de ruggen (15), het sluitprofiel (P) en de
nagels (E)
Schuif beide ruggen (15) in de gleuven van het sluitprofiel (P). Plaats de rug mooi op de achterzijde van het
meubel en nagel deze vast.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
8
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

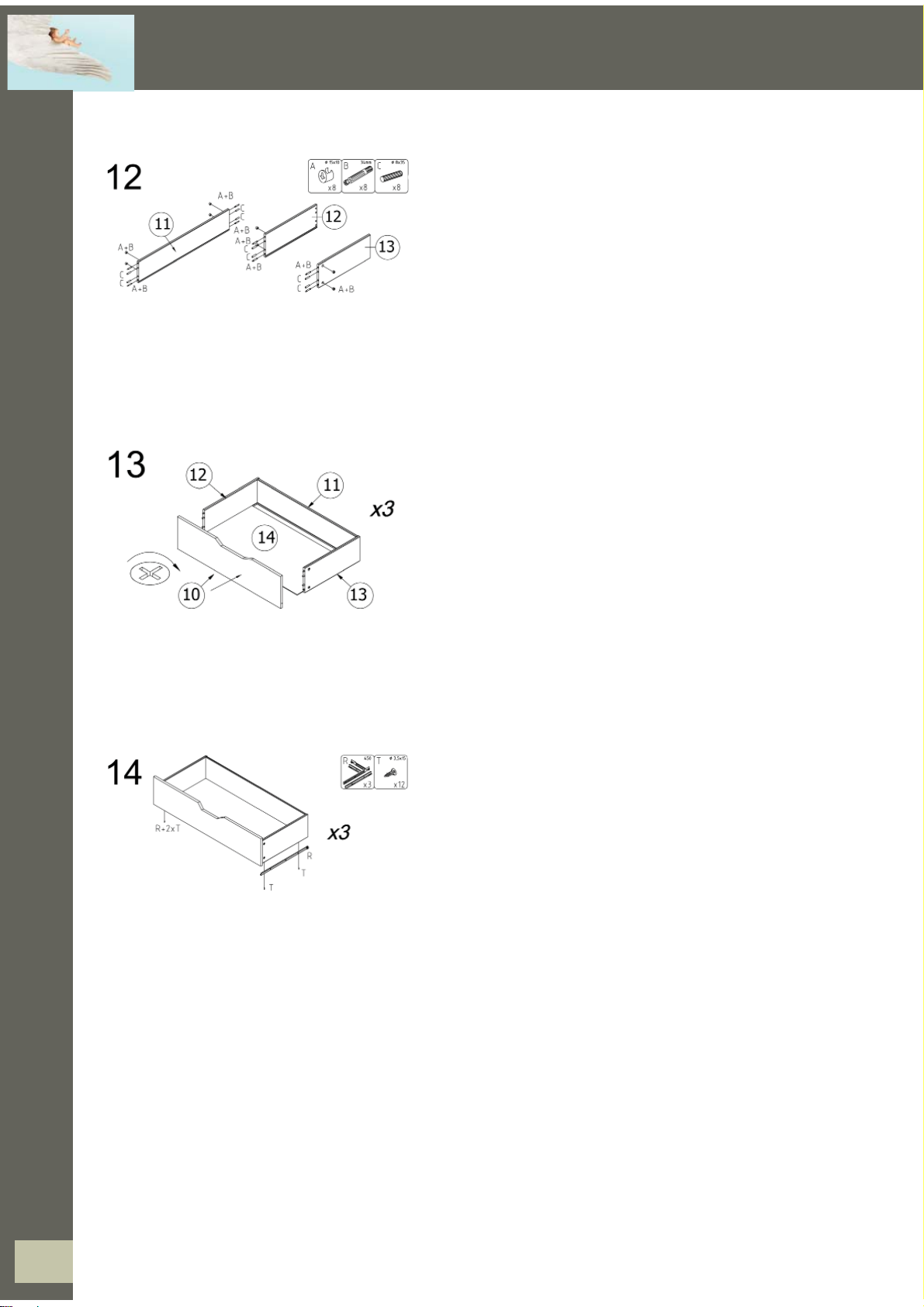

Stap 12 : Gebruik de ladeachterkant (11), de ladezijkanten (12 en 13), 8 deugels (C), 8 excentrieken (A)
en 8 spanbouten (B)
Duw de 8 deugels (C) in de voorziene gaten (zie tekening 12) van de achterkant en de zijkanten van de lade.
Plaats de 8 excentrieken (A) in de voorziene gaten van de ladekanten. Duw de 8 spanbouten (B) vast in de
voorziene gaten voorzien van de excentrieken. Herhaal voor de twee andere laden.
Stap 13 : Gebruik de onderdelen van stap 12, de ladebodem (14) en het ladefront (10)
Schuif de ladebodem in de gleuven van de ladezijkanten. Plaats het ladefront over de uitstekende span-
bouten en span de excentrieken aan. Herhaal voor de twee andere laden.
Stap 14 : Gebruik de gemonteerde lade, de geleiderprofielen (L) en de bouten (T)
Plaats de geleiderprofielen (L) aan de onderzijde van de lade en schroef deze vast met de bouten (T). Her-
haal voor de twee andere laden.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
9

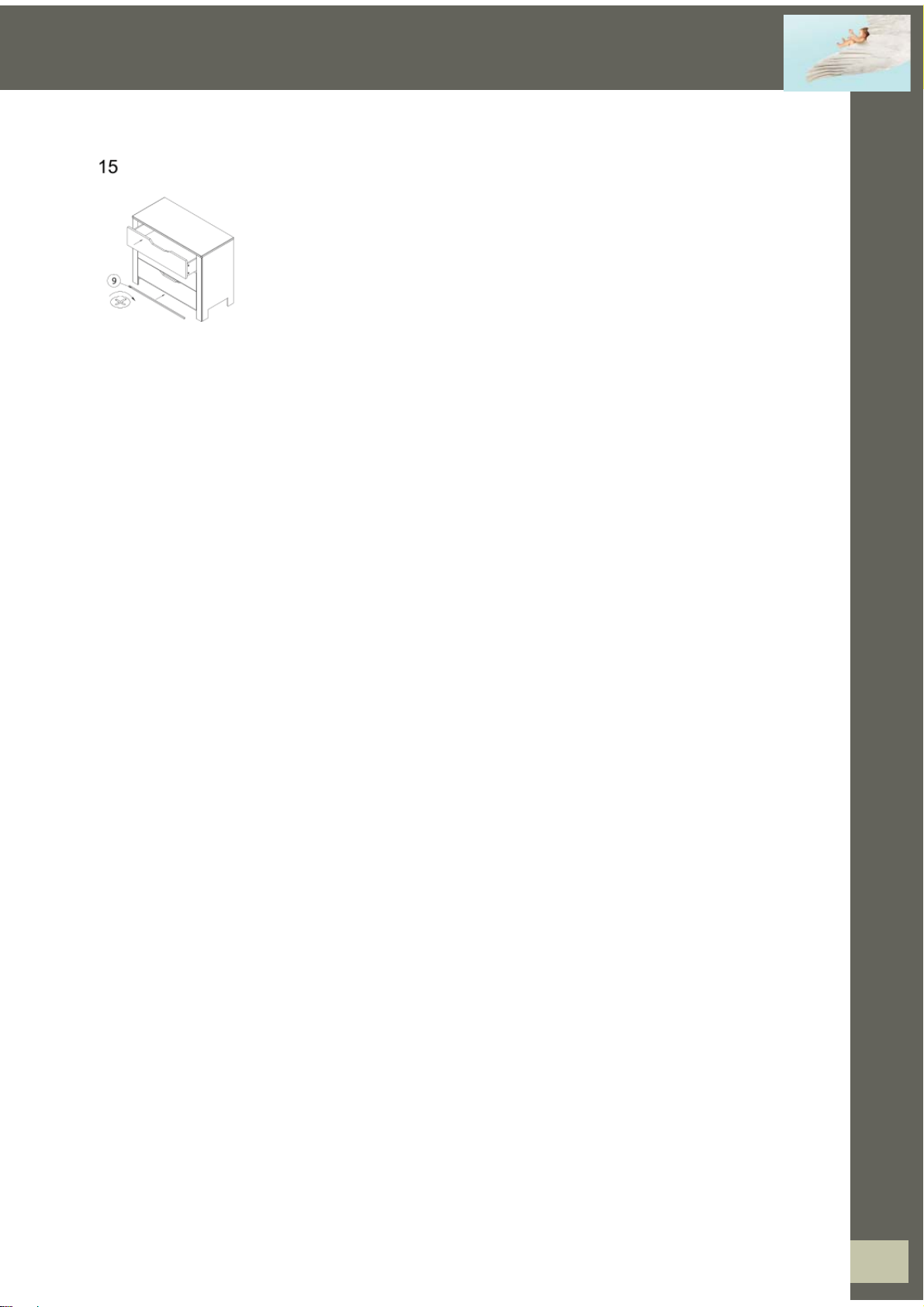

Stap 15 : Gebruik het gemonteerde meubel, de laden en de afsluitlat (9)
Plaats de laden door de wieltjes van de geleiderprofielen in de geleider van de commode te brengen, de
lade naar de achterzijde van de commode te duwen en ze terzelfdertijd te laten zakken. Duw de afsluitlat
over de uitstekende spanbouten en span de excentrieken aan.
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

Quax®
First dreams
First steps

FRANCAIS
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION UL-
TERIEURE ET A LIRE SOIGNEUSEMENT AFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER
L’EMBALLAGE PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE
DE LE DÉTRUIRE OU DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
USAGE
Assemblez la commode suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette commode.
Mise en service : Avant la mise en service de la commode, contrôlez si toutes les pièces détachées sont
en bon état, sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se
blesser ou rester accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend
un risque de pendaison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement la commode pour détecter les pièces cassées, tordues ou man-
quantes. Si c’est le cas, mettez la commode hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais la commode à proximité d’une source de chaleur, comme un
chauffage électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez la commode uniquement avec du savon ou un autre détergent doux sans com-
posants toxiques et de l’eau chaude.
www.quax.eu [email protected]
10
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
11
Sécurité
Cette commode ne doit pas répondre aux prescriptions de sécurité.
Information produit
Dimensions de la commode assemblée : 100*55*90H cm
Structure : mdf (E1 et 830 kg/m³)
Achèvement : laque de polyuréthane appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Coloris disponibles (xx) : 14 Milk, 15 Provence et 19 Grisato
Poids net : 51 kg
Garantie
Cette commode bénéficie d’une garantie de deux ans contre tout défaut de fabrication et
sur présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
12
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées
ci-dessous.
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
4. Montage de la commode
Etape 1 : Utilisez les supports de glissières (8) et 24 poinçons (C)
Insérez par support de glissière 4 poinçons (C) dans les ouvertures prévues des supports.
Etape 2 : Utilisez le cadre pied droit (3), 3 poinçons (C), 7 excentriques (A) et 7 boulons tendeur (B)
Insérez 3 poinçons (C) dans les ouvertures prévues (voir dessin 2) de la partie supérieure du cadre pied (3).
Insérez 7 excentriques (A) dans les ouvertures prévues de la partie inférieure du cadre pied (3). Insérez 7
boulons tendeur (B) dans les ouvertures prévues du côté et de la partie supérieure du cadre pied (3) munies
des excentriques.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Etape 3 : Utilisez le cadre pied gauche (2), 3 poinçons (C), 7 excentriques (A) et 7 boulons tendeur (B)
Insérez 3 poinçons (C) dans les ouvertures prévues (voir dessin 3) de la partie supérieure du cadre pied (2).
Insérez 7 excentriques (A) dans les ouvertures prévues de la partie inférieure du cadre pied (2). Insérez 7
boulons tendeur (B) dans les ouvertures prévues du côté et de la partie supérieure du cadre pied (2) munies
des excentriques.
Etape 4 : Utilisez les deux profils de fond (6 et 7), 4 poinçons (C), 10 excentriques (A) et 10 boulons
tendeur (B)
Insérez 4 poinçons (C) dans les ouvertures prévues (voir dessin 4) des côtes des profils de fond (6 et 7).
Insérez 10 excentriques (A) dans les ouvertures prévues des côtes du bas des profils de fond (6 et 7). In-
sérez 10 boulons tendeur (B) dans les ouvertures prévues de l’avant et des côtes des profils de fond (6 et
7) munies des excentriques.
Etape 5 : Utilisez le cadre pied gauche (2), les pièces de l’étape 1 et 9 vis à bois (D)
Insérez les supports de glissières avec leurs poinçons dans les ouvertures prévues du cadre pied (2). Fixez-
les avec les vis à bois (D).

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Etape 6 : Utilisez le cadre pied droit (2), les pièces de l’étape 1 et 9 vis à bois (D)
Insérez les supports de glissières avec leurs poinçons dans les ouvertures prévues du cadre pied (3). Fixez-
les avec les vis à bois (D).
Etape 7 : Utilisez les deux profils de finition (4 et 5), 4 poinçons (C), 2 excentriques (A) et 2 boulons ten-
deurs (B)
Insérez 4 poinçons (C) dans les ouvertures prévues (voir dessin 7) des côtes supérieures des profils de
finition (4 et 5). Insérez 2 excentriques (A) dans les ouvertures prévues des faces inférieurs des profils de
finition (4 et 5). Insérez 2 boulons tendeur (B) dans les ouvertures prévues des côtes supérieures des profils
de finition (4 et 5) munies des excentriques.
Etape 8 : Utilisez le profil de finition gauche (4), les pièces de l’étape 5, 3 glissières (R) et 6 boulons (S)
Placez le profil de finition (4) au-dessus des boulons tendeur du cadre pied gauche (2). Fixez maintenant
les excentriques dans le cadre pied. Placez les glissières (R) sur les supports de glissières suivant le dessin
de droite ci-dessus et fixez-les avec les boulons (S).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Etape 9 : Utilisez le profil de finition droit (5), les pièces de l’étape 5, 3 glissières (R) et 6 boulons (S)
Placez le profil de finition (5) au-dessus des boulons tendeur du cadre pied droit (3). Fixez maintenant les
excentriques dans le cadre pied. Placez les glissières (R) sur les supports de glissières suivant le dessin de
droite ci-dessus et fixez-les avec les boulons (S).
Etape 10 : Utilisez les profils de fond (6 et 7),les pièces de l’étape 8 et 9 et le plateau (1)
Poussez toutes les pièces à leur place au-dessus des boulons tendeur. Fixez maintenant les excentriques .
Etape 11 : Utilisez les pièces de l’étape10, les dos (15), le profil de fermeture (P) et les clous (E)
Glissez les dos (15) dans le profil de fermeture (P). Placez bien le dos sur le côté arrière du meuble et en-
foncez les clous.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Etape 12 : Utilisez le côté arrière des tiroirs (11), les côtes des tiroirs (12 et 13), 8 poinçons (C), 8 excen-
triques (A) et 8 boulons tendeur (B)
Insérez 8 poinçons (C) dans les ouvertures prévues (voir dessin 12) du côté arrière et des côtés du tiroir.
Insérez 8 excentriques (A) dans les ouvertures prévues des côtés du tiroir. Insérez 8 boulons tendeur (B)
dans les ouvertures munies des excentriques. Répétez ces actions pour les deux autres tiroirs.
Etape 13 : Utilisez les pièces de l’étape 13, le fond de tiroir (14) et le front de tiroir (10)
Glissez le fond de tiroir dans les rainures des pièces assemblées. Placez le front de tiroir au-dessus les
boulons tendeur en fixez les excentriques. Répétez ces actions pour les deux autres tiroirs.
Etape 14 : Utilisez le tiroir assemblé, les supports de glissières (L) et les boulons (T)
Placez les supports de glissères (L) en bas du tiroir et fixez-les avec les boulons (T). Répétez ces actions
pour les deux autres tiroirs.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
Etape 15 : Uilisez le meuble assemblé, les tiroirs et le profil de fintion frontal (9)
Insérez les tiroirs en poussant les roulettes des supports de glissières dans les glissières de la commode.
Poussez les tiroirs vers l’arrière du meuble en les abaissant en même temps. Poussez le profil de finition
frontal au-dessus des boulons tendeur et fixez les excentriques.

Quax®
First dreams
First steps
DEUTSCH
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BE-
NUTZUNG DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICK-
UNGSGEFAHR ZU ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
BENUTZUNG
Bauen sie die Kommode zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Kommode.
Inbetriebnahme : Überprüfen Sie vor Gebrauch der Kommode, ob sich alle Teile in gutem Zustand befin-
den, gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte
oder es mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wo-
durch es ein Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie die Kommode regelmäßig angesichts zerbrochener, verzerrter oder verschwun-
dener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch der Kommode unterbrechen.
Brandgefahr : Setzen Sie die Kommode zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum
Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie die Kommode nur mit Seife oder einem anderen milden Reinigungsmittel ohne
toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
18
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
19
Sicherheit
Dieser Kommode darf den beschriebenen Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen der montierter Kommode : 100*55*90H cm
Struktur : Mdf (E1 und 830 kg/m³)
Endbearbeitung: Polyurethansystem angebracht in 3 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben (xx) : 14 Milk, 15 Provence und 19 Grisato
Nettogewicht : 51 kg
Garantie
Für dieser Kommode gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
20
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
MAGALIE 54 03 51xx Commode avec 3 tiroirs
Chest of 3 drawers
Commode met 3 laden
Kommode mit 3 Schubladen
4. Der Zusammenbau der Kommode
Schritt 1 : Benutzen Sie die Führungsträger (8) und 24 Stifte (C).
Drücken Sie pro Führungsträger 4 Stifte (C) in die vorgesehenen Bohrungen.
Schritt 2 : Benutzen Sie den rechten Fußrahmen (3), 3 Stifte (C), 7 Exzenterbuchsen (A) und 7 Spannbol-
zen (B)
Drücken Sie 3 Stifte (C) in die vorgesehenen Bohrungen (siehe Figur 2) an der Oberseite des Fußrahmens
(3). Führen Sie die 7 Exzenterbuchsen (A) in die vorgesehenen Bohrungen an der Innenseite des Fußrah-
mens (3) ein. Drücken Sie die 7 Spannbolzen (B) fest in den vorgesehenen Bohrungen der Ober- und
Seitenfläche des Fußrahmens (3), versehen mit den Exzenterbuchsen.
