SBC NRG+MEDIUM IT EN REV000A
CARATTERISTICHE E INSTALLAZIONE
IT
CARICABATTERIE SERIE SBC NRG+
La lunga esperienza maturata nel settore della nautica ci ha permesso di evolvere la gamma di caricabatterie SBC, ora
denominata NRG+, con prestazioni superiori rispetto allo standard di mercato.
I vantaggi che i caricabatterie SBC NRG+ offrono sono:
• Caratteristica di carica a tre stadi IUoU.
• Elevata efficienza.
• Uscite multiple per caricare più gruppi di batterie (separatore di carica a MOSFET interno).
• Carica differenziata per batterie ad elettrolita liquido aperte o sigillate, Gel, AGM, Optima
®
, Li-Ion.
• Fusibili di uscita integrati all’interno del caricabatterie (per ogni uscita).
• Protezione contro il surriscaldamento delle batterie (con sensori opzionali).
• Capacità di erogare piena potenza con bassa tensione di alimentazione di rete AC.
• Bassa ondulazione residua sull’uscita.
• Ingresso rete AC Universale 264 ÷ 83 Vac, 45 ÷ 66 Hz.
• Fattore di potenza (cos ϕ) pari a 1.
• Compatibilità con i generatori.
• Protezioni di corto circuito, sovraccarico, sovratensione di uscita e surriscaldamento.
• Funzionamento in un ampio intervallo di temperature ambiente.
• Velocità variabile delle ventole di raffreddamento.
• Interfaccia utente a LED indicanti lo stato, gli errori e la corrente in uscita.
• Terminale LCD retroilluminato con interfaccia multilingua (opzionale).
• Compensazione di carica in funzione della temperatura delle batterie (1 sensore in dotazione, più sensori opzionali).
INSTALLAZIONE
l’installazione del caricabatterie deve essere effettuata da personale qualicato.
PRIMA DI UTILIZZARE IL CARICABATTERIE LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D’USO.
IN CASO DI DUBBI CONTATTARE IL RIVENDITORE O IL SERVIZIO CLIENTI QUICK®.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo
italiano o inglese.
Questo dispositivo è stato progettato e realizzato per essere utilizzato su imbarcazioni da diporto.
Non è consentito un utilizzo differente senza autorizzazione scritta da parte della società Quick
®
.
I CARICABATTERIE SONO STATI PROGETTATI PER INSTALLAZIONI FISSE (USO INTERNO).
ATTENZIONE: questo dispositivo non è inteso per l’uso da parte di persone (bambini inclusi) con ridotte capacità
fisiche, sensoriali o mentali, mancanti di esperienza e cognizione senza che abbiano ricevuto una supervisione o
istruzione riguardante l’uso del dispositivo da parte di una persona responsabile alla loro sicurezza.
ATTENZIONE: i bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con il dispositivo.
I caricabatterie Quick
®
sono stati progettati e realizzati per gli scopi descritti in questo manuale d’uso. La società Quick
®
non si assume alcuna responsabilità per danni diretti o indiretti causati da un uso improprio dell’apparecchio, da un’errata
installazione o da possibili errori presenti in questo manuale.
L’APERTURA DEL CARICABATTERIE DA PARTE DI PERSONALE NON AUTORIZZATO FA DECADERE LA
GARANZIA.
LA CONFEZIONE CONTIENE:
caricabatterie - condizioni di garanzia - il presente manuale d’uso - connettore (da
utilizzare per il collegamento ai terminali di uscita) - sensore per la compensazione di carica.
F
F

5
SBC NRG+MEDIUM IT EN REV000A
INSTALLAZIONE IT
AMBIENTE DI INSTALLAZIONE
Installare il caricabatterie il più vicino possibile alle batterie in un luogo asciutto e ventilato per permettere il funziona-
mento dell’apparecchio in piena potenza.
Il caricabatterie può essere installato su un piano orizzontale o su una parete verticale con il connettore di uscita verso
il basso.
Il caricabatterie deve essere fissato al piano di appoggio tramite viti idonee a supportare il peso dell'apparecchio, ponen-
do attenzione che quest’ultime non indeboliscano o causino rotture alla struttura dell’imbarcazione.
Si consiglia l’installazione su una parete verticale poichè la convezione naturale del calore aiuta il raffreddamento
dell’apparecchio.
Il perimetro del caricabatterie (esclusa la base di appoggio) deve distare dalla vicinanza di pareti o oggetti come mini-
mo 5 cm.
ATTENZIONE: il caricabatterie deve essere utilizzato solo con batterie ricaricabili piombo/elettrolita liquido (aperte
o sigillate), Gel, AGM, Optima
®
, Li-Ion.
ATTENZIONE: il caricabatterie non può essere utilizzato per ricaricare batterie non ricaricabili.
EQUIPAGGIAMENTO NECESSARIO PER L’INSTALLAZIONE
A seconda del modello utilizzare le batterie e i cavi sui terminali di uscita specificati nella seguente tabella:
MODELLO SBC 600 NRG+ FR SBC 700 NRG+ FR SBC 750 NRG+ FR SBC 950 NRG+ FR
Tensione batterie
12 V 24 V
Capacità batterie
230 ÷ 500 Ah 270 ÷ 600 Ah 140 ÷ 300 Ah 180 ÷ 400 Ah
Sezione minima cavo di uscita
16 mm225 mm210 mm216 mm2
Numero di celle della batteria
6 12
La lunghezza massima dei cavi collegati ai terminali di uscita è di 4 metri.
5 cm
5 cm
5 cm 5 cm
CONNETTORE

6
SBC NRG+MEDIUM IT EN REV000A
IT INSTALLAZIONE
SBCXXXX NRG+ XXX XXV XXA XX XX
SN:XXXXXX Rev:XXX WY:XX/XX
INPUT:
~
XXXV,XXXV, 45-66Hz, X.XA MAX
OUTPUT: XXA MAXIMUM
ABSORPTION XX.XV OL XX.XV Li-Ion
XX.XV SL/GEL/AGM XX.XV Optima®
FLOAT XX.XV OL XXV Li-Ion XX.XV AGM
XX.XV SL/GEL/Optima®
ALIMENTAZIONE DELL’APPARECCHIO
L’apparecchio è dotato del cavo di alimentazione per la rete AC. Per i collegamenti alla rete AC vedere fig. 1A. Prima di
alimentare il caricabatterie accertarsi che la tensione di alimentazione, riportata sull’etichetta dei dati di targa (fig. 1B),
corrisponda a quella fornita dalla rete AC.
Nell’impianto elettrico deve essere installato un interruttore di categoria sovratensione III per accendere e spegnere l’ap-
parecchio.
Le connessioni alla rete AC devono essere realizzate in accordo alle norme locali relative agli impianti elettrici.
ATTENZIONE: prima di collegare o scollegare il cavo AC del caricabatterie dalla rete AC accertarsi che quest’ultima
sia disconnessa tramite interruttore bipolare.
Prima di collegare o scollegare i cavi DC dai terminali di uscita del caricabatterie accertarsi che l’apparecchio sia
disconnesso, tramite interruttore bipolare, dalla rete AC e tramite staccabatteria dalle batterie.
ATTENZIONE: nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire da un centro assistenza
Quick
®
. Per evitare incidenti l’apparecchio deve essere aperto solo da personale autorizzato.

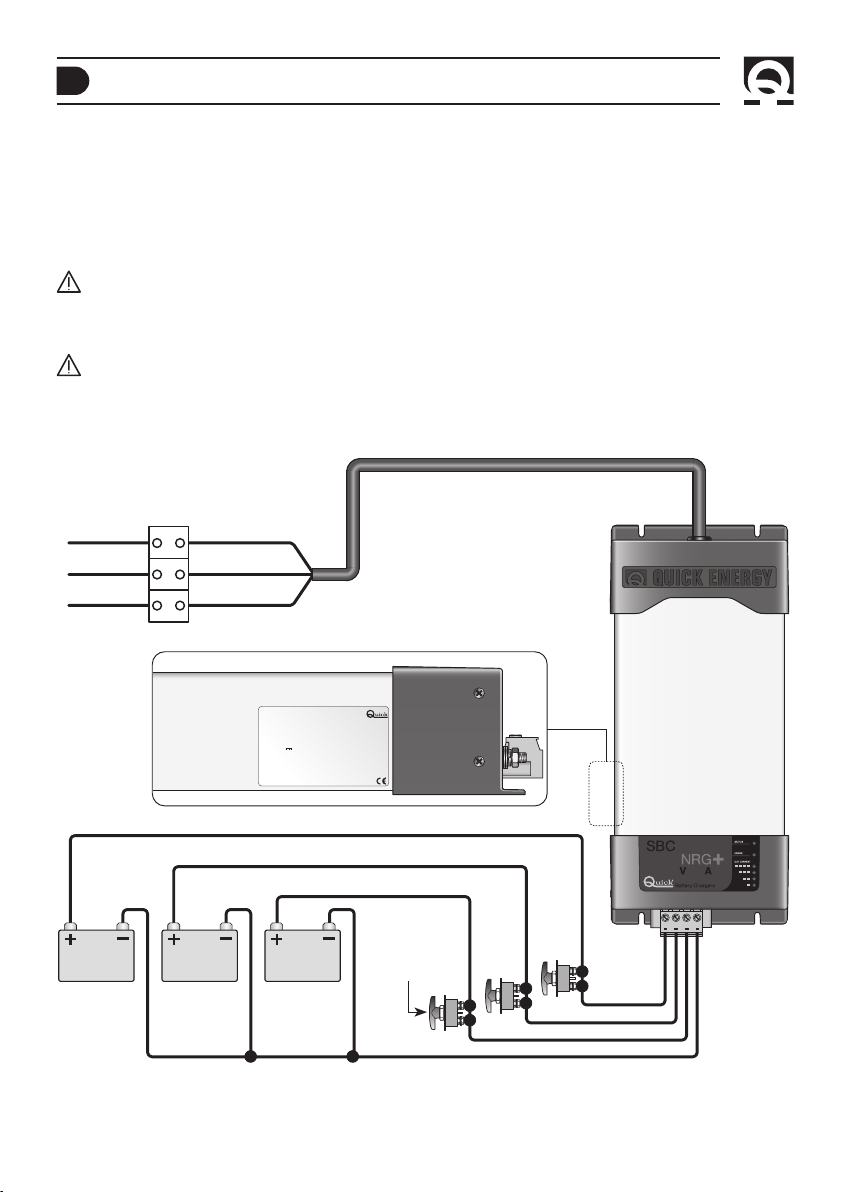

FIG.1A
BAT TERIA
N° 3
BAT TERIA
N° 2
BAT TERIA
N° 1 STACCABAT TERIE
BLU
GIALLO VERDE
MARRONE
NEUTRO
TERRA
FASE
FIG.1B

7
SBC NRG+MEDIUM IT EN REV000A
INSTALLAZIONE IT
SEGNALI DI CONTROLLO
Il caricabatterie è dotato di due prese RJ45 definite “CAN IN” e “CAN OUT” sulle quali sono riportati i segnali utilizzabili per
il monitoraggio ed il controllo dell’apparecchio.
Di seguito si riporta la posizione e la descrizione dei segnali presenti sulle prese (fig. 2):

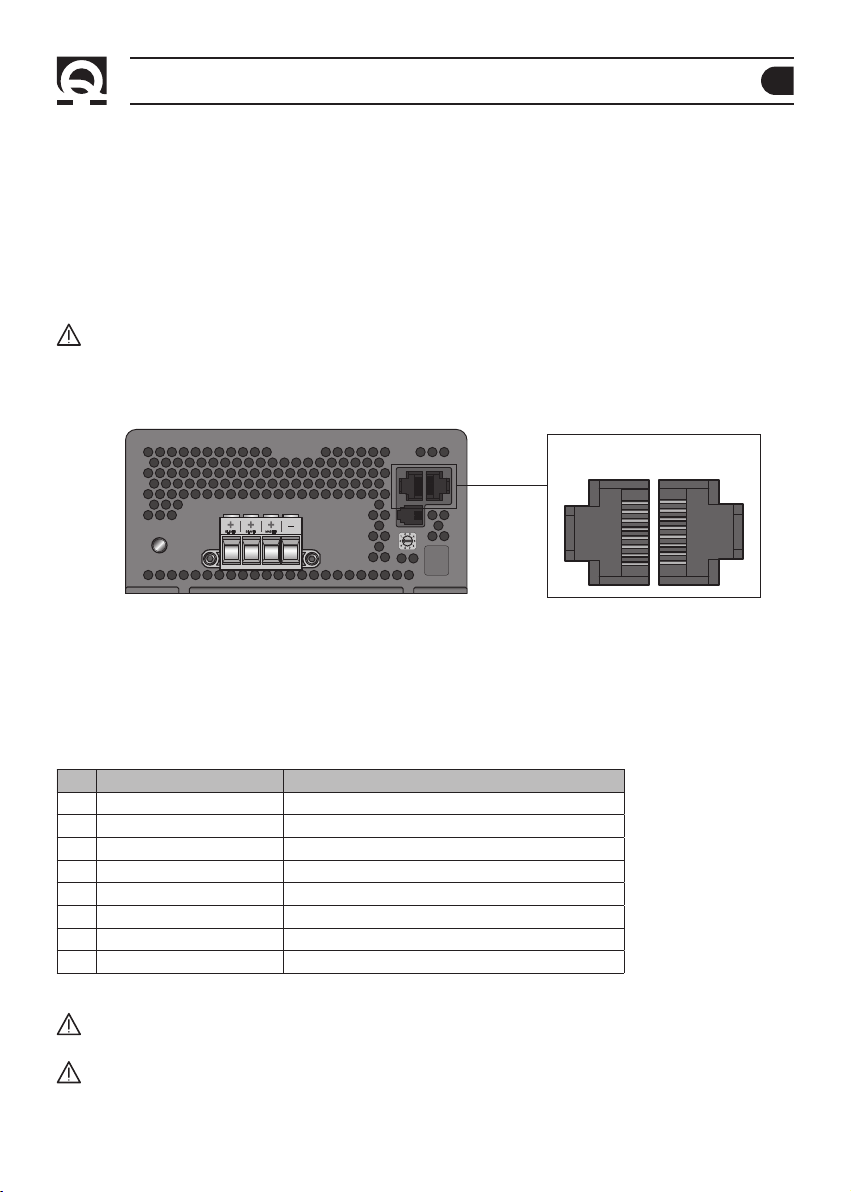

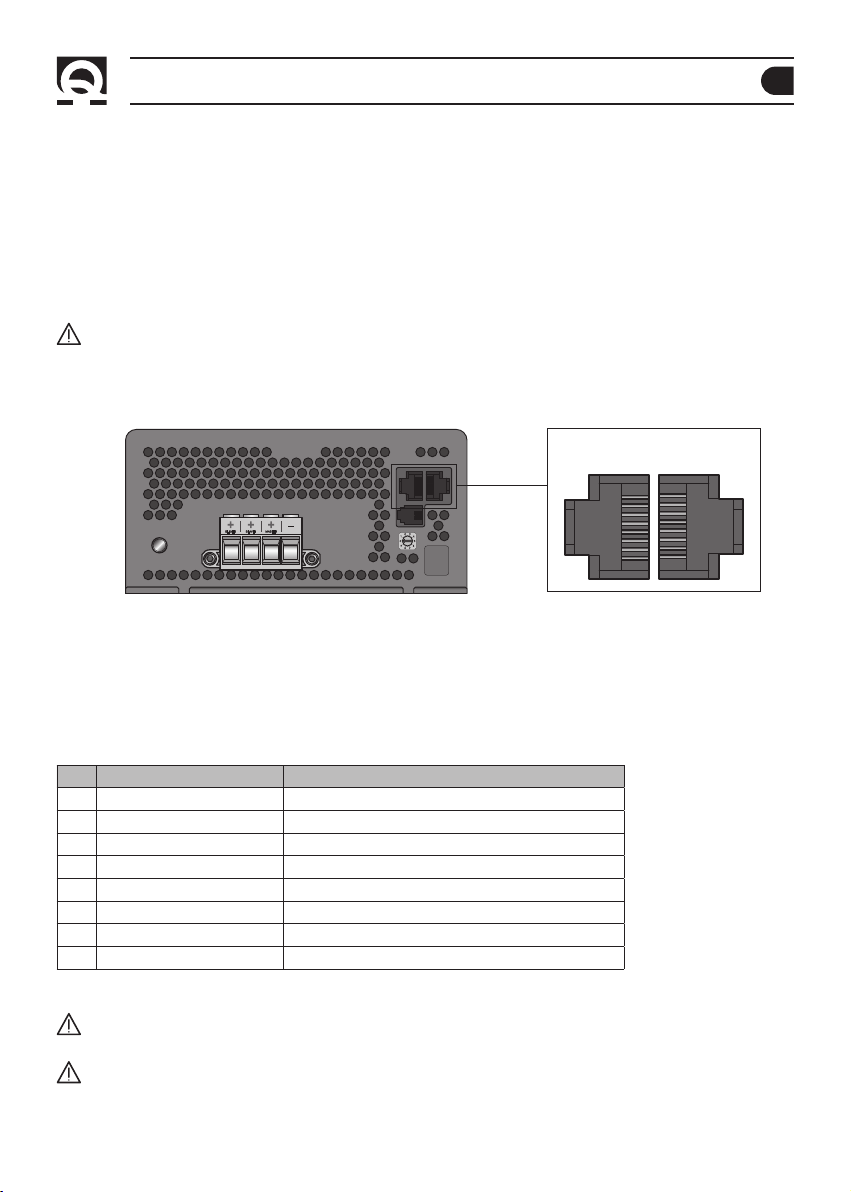

PINOUT PRESE RJ45
PIN CAN IN CAN OUT
1 Segnale CANL Segnale CANL
2 Segnale CANH Segnale CANH
3 RISERVATO Non collegato
4 RISERVATO Stato semplificato del caricabatterie (+V uscita, 20 mA max)
5 RISERVATO Negativo caricabatterie
6 RISERVATO Non collegato
7 Non collegato Tensione uscita MASTER (corrente limitata a 100 mA)
8 Terminatore CAN BUS (120 ohm) Terminatore CAN bus (120 ohm)
INSTALLAZIONE DELL’APPARECCHIO
Il polo positivo della batteria o del gruppo batterie deve essere collegato a uno dei terminali positivi del caricabatterie; il polo
negativo della batteria o del gruppo batterie al terminale negativo del caricabatterie (fig.1A).
Per effettuare i collegamenti utilizzare il connettore in dotazione con l’apparecchio.
Se si hanno solamente uno o due gruppi di batterie, collegare sempre l’uscita siglata come “MASTER”.
Questa è l’uscita principale del caricabatterie. Si consiglia di collegare all’uscita MASTER il gruppo di batterie più utilizzato
(tipicamente il gruppo servizi).
I terminali positivi di uscita non utilizzati devono rimanere liberi (non effettuare ponticelli tra i terminali).
ATTENZIONE: l’utilizzo di cavi di sezione non adeguata e l’errata connessione dei terminali o delle giunzioni
elettriche possono provocare un surriscaldamento pericoloso dei terminali di collegamento e dei cavi.
FIG. 2
CAN IN CAN OUT
1
8
8
1
ATTENZIONE: durante la carica le batterie possono generare gas esplosivi. Evitare scintille o fiamme. Provvedere ad
un’adeguata ventilazione dell’ambiente batterie durante la carica.
ATTENZIONE: prima di effettuare il collegamento alle batterie verificare attentamente la polarità dei cavi provenienti
dalla batteria. Infatti un’inversione di polarità potrebbe danneggiare seriamente il caricabatterie anche se protetto
tramite fusibili.

8
SBC NRG+MEDIUM IT EN REV000A
IT INSTALLAZIONE
SENSORE TEMPERATURA BATTERIA
Sulla presa RJ11 è possibile collegare un sensore temperatura per le batterie (KTBRJ).
COLLEGAMENTO
PIN 4 CAN OUT STATO
ALTA IMPEDENZA
Caricabatterie spento o presenza di
problemi con reset manuale.
+ V USCITA
Caricabatterie acceso e assenza di
problemi con reset manuale.
STATO SEMPLIFICATO CARICABATTERIE
Sul pin 4 della presa RJ45 CAN OUT è presente un segnale che fornisce l’indicazione sullo stato di funzionamento del cari-
cabatterie (presenza o assenza di problemi) (fig 3).
CAN OUT
4
5
FIG. 3
BATTERIA
KTBRJ SENSORE
TEMPERATURA
CONNETTORE
SENSORE BATTERIE
SELEZIONE DEL TIPO DI BATTERIE
Tramite il selettore presente sul pannello frontale del carica batterie è possibile selezionare il tipo di batterie da caricare.
NUMERO TIPO BATTERIE
0*
EL aperta
1 EL sigillata
2 Gel
3 AGM
4 Optima®
5 Li-lon
6 RISERVATO
7 RISERVATO
8 RISERVATO
9 RISERVATO
ATTENZIONE: selezionare il tipo di batterie solo a caricabatterie spento.
ATTENZIONE : nel caso in cui sia collegata al caricabatterie un’interfaccia KTB4N (opzionale, con uno o più sensori),
il sensore KTBRJ collegato alla presa RJ11 sarà automaticamente disattivato.
Fare riferimento alla seguente tabella per selezionare il tipo di batterie da caricare:
3
2
* Impostazione di fabbrica

9
SBC NRG+MEDIUM IT EN REV000A
IT
FUNZIONAMENTO
PANNELLO DI CONTROLLO
Il pannello di controllo è composto da 6 LED:
n° 1 LED STATUS, n°1 LED ERROR, n° 4 LED OUT CURRENT
LED STATUS
LED ERROR
LED OUT CURRENT
COLORE LED DESCRIZIONE
SPENTO
Tensione di rete assente o presenza di errori
VERDE Fase FLOAT
ARANCIONE Fase ABSORPTION
ROSSO Fase BULK
LAMPEGGIO VELOCE Riduzione di potenza attiva
LAMPEGGIO LENTO Compensazione di carica attiva
IMPULSO VERDE BREVE Modalità di monitor attiva
IMPULSO VERDE Modalità Stand-by attiva
COLORE LED DESCRIZIONE
SPENTO
Nessun problema
LAMPEGGIANTE Problema con reset manuale (vedere tabella codici errore)
ROSSO Problema con reset automatico (vedere tabella codici errore)
COLORE LED DESCRIZIONE
ROSSO
Corrente in uscita >75% della corrente massima
ARANCIONE Corrente in uscita >50% della corrente massima
ARANCIONE Corrente in uscita >25% della corrente massima
VERDE Corrente in uscita > 2% della corrente massima
Le indicazioni fornite dai LED sono riportate di seguito:
LED STATUS
LED ERROR
LED OUT CURRENT
FUNZIONAMENTO

10
SBC NRG+MEDIUM IT EN REV000A
IT FUNZIONAMENTO

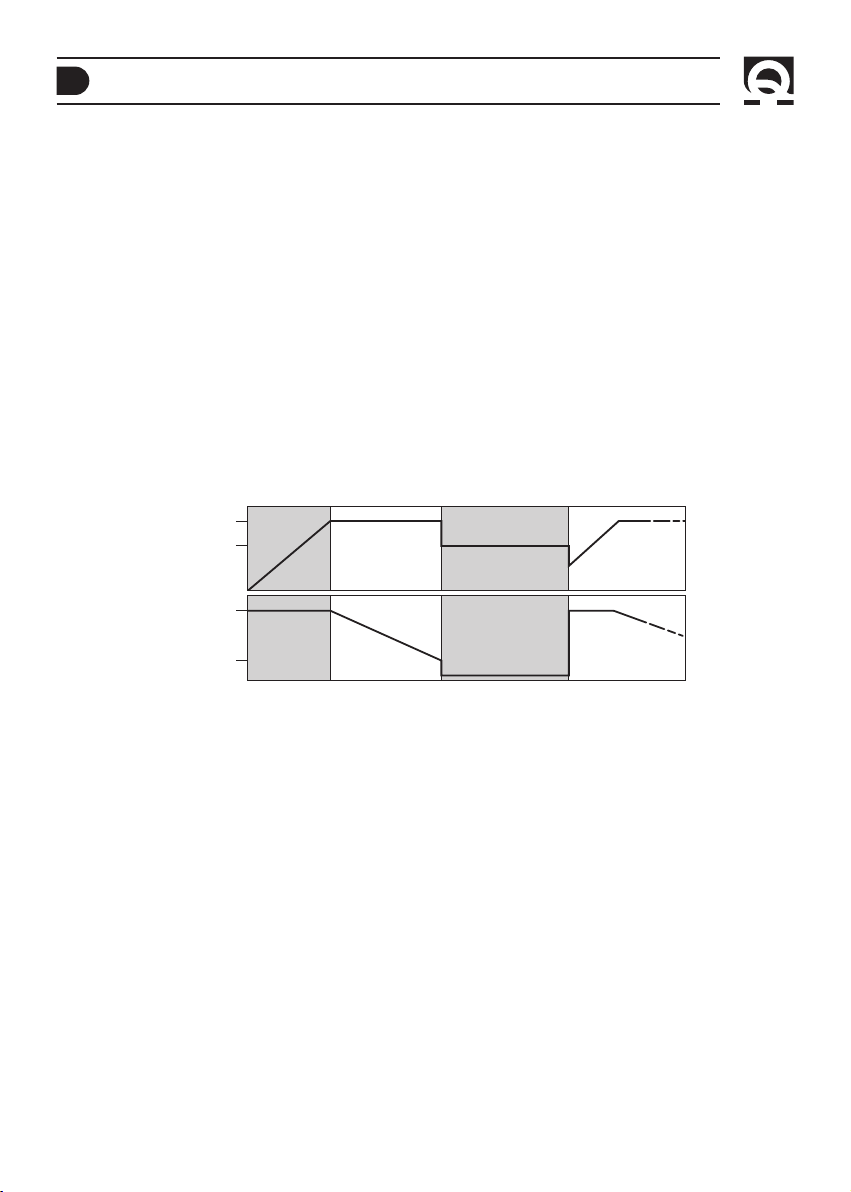

CARATTERISTICHE DI CARICA
La carica avviene attraverso 3 fasi:
Fase BULK (corrente costante)
Le batterie richiedono più corrente di quanto il caricabatterie possa fornire. La corrente viene limitata al valore
nominale massimo di uscita o ad un valore inferiore se sono presenti fattori che determinano una riduzione di potenza
dell’apparecchio. Il caricabatterie può entrare in questa fase durante l’accensione, quando le batterie sono molto scariche
o quando viene collegato un carico di elevata entità.
Fase ABSORPTION (tensione costante)
Il caricabatteria carica le batterie alla tensione costante di ABSORPTION erogando la corrente che necessitano quando la
corrente richiesta è superiore alla soglia di passaggio tra ABSORRPTION e FLOAT e inferiore al valore nominale massimo di
uscita o ad un valore inferiore se sono presenti fattori che determinano una riduzione di potenza dell’apparecchio.
Fase FLOAT (mantenimento)
Il caricabatterie carica le batterie alla tensione costante di FLOAT quando la corrente richiesta è inferiore alla soglia di
passaggio tra ABSORPTION e FLOAT. In questa fase le batterie raggiungendo la massima carica, tenderanno ad assorbire
correnti sempre più basse. Questa soluzione consente di mantenere le batterie sempre in carica senza il rischio di
sovraccarico.
(V)
V ABSORPTION *
(I)
IMAX
ITH ABSORPTION-FLOAT
BULK ABSORPTION FLOAT NUOVO CICLO
TEMPO
TEMPO
V FLOAT *
* A seconda del tipo di carica selezionata.
L’impostazione di fabbrica della soglia di passaggio tra
ABSORPTION e FLOAT è pari al 20% del valore nominale massimo
della corrente di uscita.

11
SBC NRG+MEDIUM IT EN REV000A
IT
SEGNALAZIONI
LAMPEGGI
LED MESSAGGIO DESCRIZIONE
2
Fusibile di uscita interrotto
Probabile inversione di polarità nel collegamento delle batterie ai morsetti di uscita del
caricabatterie.
Il problema richiede una verifica da parte di un centro assistenza Quick®
3 Sovratensione in uscita
Protezione software.
Il caricabatterie a causa di un malfunzionamento interno ha erogato, per un brevissimo
istante, una tensione superiore al valore nominale.
Il problema richiede una verifica da parte di un centro assistenza Quick®.
5 Sovraccarico prolungato
Il caricabatterie ha erogato il massimo della corrente ad una tensione inferiore alla metà del
valore nominale di uscita per troppo tempo.
Verificare l’assorbimento del gruppo batterie e gli utilizzatori collegati.
6
Entrambe le ventole
sono bloccate
Entrambe le ventole di raffreddamento sono ferme per cause esterne (corpi estranei che
bloccano il movimento delle pale) o malfunzionamento.
Il problema richiede una verifica da parte di un centro assistenza Quick®.
9
Due o più caricabatterie
nello stesso gruppo
con la stessa priorità
Verificare la corretta configurazione del gruppo e la priorità dei caricabatterie collegati in
rete utilizzando il terminale RDS1562 (opzionale).
10
Sensori interni di temperatura
non funzionanti
Entrambi i sensori interni di temperatura non sono funzionanti.
Il problema richiede una verifica da parte di un centro assistenza Quick®.
11
Fase di BULK
prolungata
E’ stato superato il tempo massimo di 8 ore per la fase di
BULK .
Verificare lo stato dei gruppi batterie e l’assorbimento degli utilizzatori collegati ad essi.
12
Fase di ABSORBTION
prolungata
E’ stato superato il tempo massimo di 24 ore per la fase di
ABSORPTION .
Verificare lo stato dei gruppi batterie e l’assorbimento degli utilizzatori collegati ad essi.
PROBLEMI CON RESET MANUALE
Per eliminare i problemi con reset manuale bisogna rimuovere la causa che li ha generati, disconnettere il caricabatterie
dalla rete AC per almeno 10 secondi e riconnetterlo.
Con questa tipologia di problemi il caricabatterie interrompe l’erogazione di potenza (eccetto per il problema 12, dove la
tensione di uscita viene forzata al valore di FLOAT).
Il tipo di problema viene segnalato facendo lampeggiare il LED ERROR.
Fare riferimento alla seguente tabella per individuare il tipo di problema:
SEGNALAZIONI

12
SBC NRG+MEDIUM IT EN REV000A
IT SEGNALAZIONI - MANUTENZIONE
MANUTENZIONE
Il caricabatterie non richiede una particolare manutenzione. Per assicurare il funzionamento ottimale dell’apparecchio
verificare, una volta all’anno, i cavi e le connessioni elettriche.
PROBLEMA DESCRIZIONE
Alta temperatura La temperatura ambiente dove è installato il caricabatterie è superiore alla soglia massima consentita per il regolare
funzionamento.
Verificare l’ambiente di installazione e il posizionamento del caricabatterie.
Ventilatore bloccato Uno dei due ventilatori di raffreddamento è bloccato per cause esterne (corpi estranei che bloccano il movimento delle
pale) o per malfunzionamento.
Il caricabatterie limita il valore massimo della corrente in uscita.
Il problema richiede una verifica da parte di un centro assistenza Quick®.
AC bassa La tensione di rete AC è minore di 108 Vac.
Il caricabatterie effettuerà una riduzione della massima corrente di uscita erogando come valore massimo il 70% della
corrente nominale massima di uscita, riducendo l’assorbimento di corrente dalla rete AC.
L’erogazione della massima corrente di uscita riprenderà quando la tensione di rete ritornerà ad un valore superiore
a 108 Vac.
AC assente La tensione di rete AC è minore di 83 Vac.
Il caricabatterie sospende l’erogazione della potenza di uscita che riprenderà quando la tensione di rete ritornerà ad
un valore superiore a 83 Vac.
Batteria fredda La temperatura misurata dal sensore o dai sensori opzionali, installato/i sulle batterie, è minore di -15°C.
Il caricabatterie sospende l’erogazione di potenza in uscita che riprenderà quando la temperatura ritornerà ad un
valore maggiore di -15°C.
Batteria calda La temperatura misurata dal sensore o dai sensori opzionali, installato/i sulle batterie, è maggiore di +50°C.
Il caricabatterie sospende l’erogazione di potenza in uscita che riprenderà quando la temperatura ritornerà ad un
valore minore di +50°C.
Avaria Sensore Malfunzionamento di uno dei due sensori interni di temperatura del caricabatterie.
Il caricabatterie limita, se necessario, il valore massimo della corrente di uscita.
Il problema richiede una verifica da parte di un centro assistenza Quick®.
Errore CAN Il sistema ha rilevato degli errori di comunicazione sulla CAN BUS.
Se questo messaggio dovesse comparire frequentemente, verificare il cablaggio della rete CAN.
LAMPEGGI
LED MESSAGGIO DESCRIZIONE
1
Corto circuito o
sovraccarico in uscita
Verificare i cablaggi di uscita, i gruppi di batterie e gli utilizzatori collegati al caricabatterie.
PROBLEMI CON RESET AUTOMATICO
I messaggi dei problemi con reset automatico scompaiono non appena viene a mancare la condizione che ha provocato il
problema.
I seguenti errori verranno visualizzati accendendo il LED ROSSO in modo fisso e segnalando un errore nel terminale LCD
(opzionale)

13
SBC NRG+MEDIUM IT EN REV000A
IT
DATI TECNICI
QUICK®SI RISERVA IL DIRITTO DI APPORTARE MODIFICHE ALLE CARATTERISTICHE TECNICHE DELL’APPARECCHIO E AL CONTENUTO DI QUESTO MANUALE SENZA ALCUN PREAVVISO.
CARATTERISTICHE TECNICHE
(1)
Valore massimo nominale in funzionamento normale o in corto circuito.
(2)
Con caricabatterie non alimentato dalla rete AC, modalità monitor disattivata e terminale LCD non collegato.
(3)
Al 50% della corrente nominale massima di uscita su carico resistivo.
(4)
Ogni uscita è in grado di erogare il valore massimo di corrente nominale. La somma delle correnti erogate da ogni uscita non può superare il
valore massimo nominale dell'apparecchio.
(5)
Con tensione di rete pari a 230 Vac e corrente di uscita pari al valore nominale massimo.
(6)
Con tensione di rete pari a 120 Vac e corrente di uscita pari al valore nominale massimo.
(7)
La protezione puo essere inefficace in alcune condizioni operative.
(8)
Doppio controllo software/hardware.
MODELLO SBC 600 NRG+ FR SBC 700 NRG+ FR SBC 750 NRG+ FR SBC 950 NRG+ FR
CARATTERISTICHE DI USCITA
Corrente di uscita massima (1) 50 A 60 A 30 A 40 A
Tensione di carica in ABSORPTION
• 14,1 Vdc EL aperta
• 14,2 Vdc Li-Ion
• 14,4 Vdc EL sigillata / Gel / AGM
• 14,7 Vdc Optima®
• 28,2 Vdc EL aperta
• 28,4 Vdc Li-Ion
• 28,8 Vdc EL sigillata / Gel / AGM
• 29,4 Vdc Optima®
Tensione di carica in FLOAT
• 13,4 Vdc EL aperta
• 13,5 Vdc Li-Ion
• 13,6 Vdc AGM
• 13,8 Vdc EL sigillata / Gel / Optima®
• 26,8 Vdc EL aperta
• 27,0 Vdc Li-Ion
• 27,2 Vdc AGM
• 27,6 Vdc EL sigillata / Gel / Optima®
Assorbimento DC dalle batterie (2) < 3,5 mA < 5 mA
Ondulazione residua (3) < 100 mV RMS < 150 mV RMS
Caratteristiche di carica Automatica a tre stadi IUoU
Numero di uscite (4) 3
CARATTERISTICHE DI INGRESSO
Tensione di alimentazione 264 ÷ 83 Vac,
con riduzione di potenza sotto 108 Vac
Frequenza 45÷66 Hz
Assorbimento massimo
(230/240 Vac) (5) 3,4 A 3,9 A 4,2 A 5,1 A
Assorbimento massimo (120 Vac) (6) 6,5 A 7,5 A 7,9 A 10,0 A
Fattore di potenza (cos ϕ) (5) 1,00
Efficienza (5) ≥90% ≥92%
PROTEZIONI
Inversione di polarità (7) Si, tramite fusibile
Sovraccarico Si
Cortocircuito in uscita Si
Sovratensione in uscita (8) Si
Surriscaldamento Si
Sovratemperatura batterie Si, opzionale
CARATTERISTICHE AMBIENTALI
Temperatura operativa -15 ÷ +70 °C, con riduzione di potenza lineare sopra +50 °C
Raffreddamento Forzato, con velocità ventole variabili
Umidità Max. 95% RV non condensante
CONTENITORE
Materiale Alluminio
Dimensioni (LxAxP) 170 x 391 x 82 mm
Peso 3,1 kg
GENERALI
Interfaccia CAN bus Sì
Compensazione di carica Sì, 1 sensore in dotazione, più sensori opzionali (max 128 sensori di temperatura batterie)
Standard sicurezza EN 60335-2-29
Standard EMC EN 55022/A - FCC TITLE 47 PART 15 SUBPART B CLASS A

14
CHARACTERISTICS AND INSTALLATION
EN
SBC NRG+MEDIUM IT EN REV000A
SBC NRG+ SERIES BATTERY CHARGER
The long experience we have in the nautical field has given us the ability to evolve the range of SBC battery chargers, now
called NRG+, with superior performance to those currently on the market.
The advantages which the SBC NRG+ battery chargers offer, are:
• Three stage IUoU battery charging.
• High efficiency.
• Multiple outputs in order to charge more groups of batteries (MOSFET charge separator inside).
• Differentiated charging for open or sealed liquid electrolite, Gel, AGM, Optima
®
, Li-Ion batteries.
• Integrated output fuses inside the battery chargers (for each output).
• Thermal battery protection (with optional sensors).
• Capacity of supplying full power with low AC mains voltage.
• Low residual fluctuation on output.
• Universal AC supply input 264 ÷ 83 Vac, 45 ÷ 66 Hz.
• Power factor (cos
ϕ
) equal to 1.
• Compatible with the generators.
• Short circuit, overloading, output overvoltage and overheating protection.
• Can work in a wide range of ambient temperatures.
• Variable speed for the cooling fan.
• User interface via LEDs that signal the status, errors and the output current.
• Backlit LCD terminal with multi-language interface (optional).
• Charge is compensated according to the temperature of the batteries (1 sensor supplied; more sensors optional).
INSTALLATION
The installation of the battery charger must be carried out by qualied personnel.
BEFORE USING THE BATTERY CHARGER CAREFULLY READ THIS USER’S MANUAL.
IF IN DOUBT, CONTACT YOUR NEAREST DEALER OR “QUICK®” CUSTOMER SERVICE.
In case of discordance or errors in translation between the translated version and the original text in Italian,
reference will be made to the Italian or English text.
This device was designed and constructed for use on recreational crafts.
Other forms of use are not permitted without written authorization from the company Quick
®
.
THE BATTERY CHARGERS ARE DESIGNED FOR FIXED INTERNAL INSTALLATIONS ONLY.
WARNING:
this appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.
WARNING: children should be supervised to ensure that they do not play with the appliance.
“Quick
®
” battery chargers have been designed and made for the reasons described in this user’s manual. The “Quick
®
”
Company does not accept any responsibility for direct or indirect damage caused by improper use of the equipment, bad
installation or by possible errors occurring in this manual.
OPENING OF THE BATTERY CHARGER BY UNAUTHORISED PERSONNEL MAKES THE WARRANTY VOID.
THE PACKAGE CONTAINS: battery charger - conditions of warranty - user’s manual - connector (to connect to the
output terminals) - charge compensation sensor.
F
F

15
EN
SBC NRG+MEDIUM IT EN REV000A
INSTALLATION
INSTALLATION SITE
Install the battery charger as close as possible to the batteries in a dry and airy spot, to allow the correct operation of
the device at full power.
The battery charger can be installed on a horizontal surface or vertical wall paying attention that the output connector
faces downwards.
The battery charger must be fixed to the support surface with screws strong enough to support its weight, paying atten-
tion that they do not weaken or cause cracks to the boat structure.
Vertical installation is recommended since the natural convection of the heat will favour the cooling of the device.
The perimeter of the battery charger (excluding the support base) must be kept at a distance from walls or objects by a
minimum of 5 cm.
WARNING: the battery charger must be used only with re-chargeable lead/liquid electrolytic batteries (open or
sealed), Gel, AGM, Optima
®
, Li-Ion.
WARNING: the battery charger can not be used to recharge non rechargeable batteries.
NECESSARY EQUIPMENT FOR INSTALLATION
Depending upon model, use the batteries and cables on the output terminals as specified in the following table:
MODEL SBC 600 NRG+ FR SBC 700 NRG+ FR SBC 750 NRG+ FR SBC 950 NRG+ FR
Battery voltage 12 V 24 V
Battery capacity 230 ÷ 500 Ah 270 ÷ 600 Ah 140 ÷ 300 Ah 180 ÷ 400 Ah
Minimum output cable size 16 mm225 mm210 mm216 mm2
Number of battery cells 6 12
The wires connected to the output terminals must have a maximum length of 4 meters.
5 cm
5 cm
5 cm 5 cm
CONNECTOR

16
EN
SBC NRG+MEDIUM IT EN REV000A
INSTALLATION
EQUIPMENT SUPPLY
The equipment already includes a AC power cord. For connections to an AC mains see fig.1A.
Before powering up the battery charger check that the power supply voltage, described on the rating label (fig.1B), corre-
sponds to that supplied by the AC mains.
An overvoltage category III switch must be installed in the electrical circuit for the sole use of switching the equipment
ON/OFF.
The connections to the AC mains must be carried out according to local electrical codes.
WARNING: before connecting or disconnecting the battery charger’s AC cord from the AC mains, please make sure
it is disconnected by bipolar switch.
Before connecting or disconnecting the DC wires from the battery charger’s output terminals, please ensure that the
device is disconnected by means of bipolar switch, from the AC mains and by means of a battery isolator from the
batteries.
WARNING: in cases where the AC power cord could be damaged, have this changed by a “Quick
®
” service centre.
In order to avoid accidents, the equipment must only be opened by authorised personnel.
BLUE
YELLOW GREEN
BROWN
NEUTRAL
EARTH
LIVE
SBCXXXX NRG+ XXX XXV XXA XX XX
SN:XXXXXX Rev:XXX WY:XX/XX
INPUT:
~
XXXV,XXXV, 45-66Hz, X.XA MAX
OUTPUT: XXA MAXIMUM
ABSORPTION XX.XV OL XX.XV Li-Ion
XX.XV SL/GEL/AGM XX.XV Optima®
FLOAT XX.XV OL XXV Li-Ion XX.XV AGM
XX.XV SL/GEL/Optima®
FIG.1A
BAT TERY
N° 3
BAT TERY
N° 2
BAT TERY
N° 1 BAT TERY
SWITCHES
FIG.1B

17
INSTALLATION
EN
SBC NRG+MEDIUM IT EN REV000A
INSTALLATION
The positive terminal of the battery or of the group of batteries must be connected to one of the positive terminals of
the battery charger. The negative terminal of the battery or of the group of batteries must be connected to the nega-
tive terminal of the battery charger (fig. 1A). To make the connections use the connector supplied with the equipment.
If the installation has only one or two groups of batteries, always connect the output marked “MASTER”. This is the main
output of the battery charger. It is advisable to connect the group of batteries which are used more often (typically the
service group) to the MASTER output terminal.
The positive output terminals that are not used must be kept free (do not bridge the terminals).
WARNING: the use of inadequate size cables and the incorrect connection of terminals or electrical joints may re-
sult in dangerous overheating of the connecting terminals or cables.
CONTROL SIGNALS
The battery charger is provided with two RJ45 female defined “CAN IN” and “CAN OUT” on which are present the signals
which can be used for monitoring and controlling the equipment.
The position and description of the signals on the female RJ45 are listed below (fig. 2):
RJ45 PINOUT SOCKETS
PIN CAN IN CAN OUT
1 CANL Signal CANL Signal
2 CANH Signal CANH Signal
3 RESERVED Unconnected
4 RESERVED Basic state of the battery charger (+V output, 20 mA max)
5 RESERVED Negative of the battery charger
6 RESERVED Unconnected
7 Unconnected MASTER output voltage (current limited to 100 mA)
8 CAN BUS terminator (120 ohm) CAN bus terminator (120 ohm)
FIG. 2
CAN IN CAN OUT
1
8
8
1
WARNING: during charge, batteries can generate explosive gases, therefore avoid sparks or naked flames. Provide
adequate ventilation to the battery area whilst charging.
WARNING: before connecting the batteries check the polarity of the cables from the battery. Reversing the polarity,
could seriously damage the battery charger even if protected by fuses.

18
EN
SBC NRG+MEDIUM IT EN REV000A
INSTALLATION
BATTERY TEMPERATURE SENSOR
A temperature sensor for the batteries (KTBRJ) can be connected to the RJ11 socket.
PIN 4 CAN OUT
CONNECTION STATE
HIGH IMPEDANCE
Battery charger switched off or presence
of problems requiring manual reset.
+ V OUTPUT
Battery charger switched on and absence
of any problem requiring manual reset.
BATTERY CHARGER’S SIMPLIFIED STATUS
On pin 4 of the RJ45 CAN OUT socket, a signal which indicates the operating status of the battery charger (presence or
absence of problems) is located (Fig. 3).
CAN OUT
4
5
FIG. 3
BATTERY
KTBRJ
TEMPERATURE SENSOR
BATTERY
SENSOR CONNECTOR
BATTERY TYPE SELECTION
Select the type of battery to be charged by turning the selector on the front panel of the battery charger.
WARNING: select the battery type only when the battery charger is switched off.
WARNING : in case a KTB4N interface (optional, with one or more sensors) is connected, the KTBRJ sensor
connected to the RJ11 socket will be automatically disabled.
Refer to the table below to select the type of batteries you want to charge:
3
2
NUMBER BATTERY TYPE
0*
EL open
1 EL sealed
2 Gel
3 AGM
4 Optima®
5 Li-lon
6 RESERVED
7 RESERVED
8 RESERVED
9 RESERVED * Factory settings

19
EN
SBC NRG+MEDIUM IT EN REV000A
OPERATION
CONTROL PANEL
The control panel is made up of 6 LEDs:
no.1 LED STATUS, no.1 LED ERROR, no. 4 LED OUT CURRENT
LED STATUS
LED ERROR
LED OUT CURRENT
LED COLOUR DESCRIPTION
OFF
No mains power or presence of errors
GREEN FLOAT phase
ORANGE ABSORPTION phase
RED BULK phase
QUICK FLASH Active power reduction
SLOW FLASH Charge compensation active
SHORT GREEN PULSE Active monitor mode
GREEN PULSE Active Stand-by mode
LED COLOUR DESCRIPTION
OFF
No problem
FLASHING Problem with manual reset (see code page errors table)
RED Problem with automatic reset (see code page errors table)
LED COLOUR DESCRIPTION
RED
Output current is >75% of the max current
ORANGE Output current is >50% of the max current
ORANGE Output current is >25% of the max current
GREEN Output current is >2% of the max current
The information supplied by the LEDs are listed as below:
LED STATUS
LED ERROR
LED OUT CURRENT
OPERATION

20
EN
SBC NRG+MEDIUM IT EN REV000A
OPERATION
CHARGING CHARACTERISTICS
Charging procedure takes place in 3 phases:
BULK phase (constant current)
The batteries need more current than the battery charger can supply. Current is limited to the maximum rated output or
to a lower value if factors which determine a power reduction of the device are present.The battery charger can enter
this phase during start-up, when the batteries are low or when a high load is connected.
ABSORPTION phase (constant voltage)
The battery charger charges the batteries at a constant ABSORPTION voltage supplying the current needed when the
current requested is greater than the transition threshold between ABSORPTION and FLOAT and less than the maximum
output value or at a lower value if factors which determine a power reduction of the device are present.
FLOAT phase (maintenance)
The battery charger charges the batteries at constant FLOAT voltage when the current required is less than the transition
threshold between ABSORPTION and FLOAT. In this phase, as the batteries reach maximum capacity, they will tend to
absorb increasingly low current. This float phase will allow the batteries to be on charge without risking overload.
(V)
V ABSORPTION *
(I)
IMAX
ITH ABSORPTION-FLOAT
BULK ABSORPTION FLOAT NEW CYCLE
TIME
TIME
V FLOAT *
* Depending on the type of charge selected.
The factory setting of the transition threshold between ABSORPTION and FLOAT is equal to 20% of the maximum nominal
value of the output current.
