Quick SBC NRG Series Reference manual

REV 001A
High Quality Nautical Equipment
Manuale di installazione ed uso CARICABATTERIE SBC NRG
Manual of installation and use SBC BATTERY CHARGER NRG
IT
GB
SBC NRG
HIGH POWER
SBC 1200 NRG FR
SBC 1450 NRG HR
SBC 1950 NRG HR
SBC 2450 NRG HR

3
3
SBC NRG HIGH POWER - REV001A
Pag. 4/5 CARATTERISTICHE E INSTALLAZIONE
Pag. 6 INSTALLAZIONE - FUNZIONAMENTO:
alimentazione dell’apparecchio
Pag. 7 FUNZIONAMENTO:
batterie
Pag. 8 FUNZIONAMENTO:
segnali di controllo
Pag. 9/10 FUNZIONAMENTO:
collegamento rete Can Bus
Pag. 11 FUNZIONAMENTO:
caratteristiche di carica
Pag. 12 FUNZIONAMENTO:
pannello di controllo - pulsanti UP - DOWN - ENTER
Pag. 13 PROGRAMMAZIONE CARICABATTERIE:
entrata nel menù principale di sistema - schema della struttura dei menù
Pag. 14 PROGRAMMAZIONE CARICABATTERIE:
entrata nei menù secondari - struttura dei menù secondari
Pag. 15 PROGRAMMAZIONE CARICABATTERIE:
struttura dei menù secondari
Pag. 16 PROGRAMMAZIONE CARICABATTERIE:
struttura dei menù secondari - uscita dai menù
Pag. 17 SEGNALAZIONI:
problemi con reset manuale - problemi con reset automatico
Pag. 18 SEGNALAZIONI:
messaggi di avvertimento - messaggi di stato
Pag. 19 MANUTENZIONE - DATI TECNICI
INDICE
INDEX
IT
GB
Pag. 20/21 CHARACTERISTICS AND INSTALLATION
Pag. 22 INSTALLATION - OPERATION:
equipment supply
Pag. 23 OPERATION:
batteries
Pag. 24 OPERATION:
control signals
Pag. 25/26 OPERATION:
Can Bus network connection
Pag. 27 OPERATION:
charging characteristics
Pag. 28 OPERATION:
control panel - buttons UP - DOWN - ENTER
Pag. 29 PROGRAMMING THE BATTERY CHARGER:
system main menu - the structure of the menu
Pag. 30 PROGRAMMING THE BATTERY CHARGER :
entry to the secondary menu - secondary menu structure,
Pag. 31 PROGRAMMING THE BATTERY CHARGER:
secondary menu structure
Pag. 32
PROGRAMMING THE BATTERY CHARGER :
secondary menu structure - exit menu
Pag. 33
NOTIFICATION SIGNS:
problems with automatic reset - problems with manual reset
Pag. 34 NOTIFICATION SIGNS:
warning and status
messages
Pag. 35 MAINTENANCE - TECHNICAL DATA

4
CARATTERISTICHE E INSTALLAZIONE
IT
SBC NRG HIGH POWER - REV001A
CARICABATTERIE SERIE SBC NRG
La lunga esperienza maturata nel settore della nautica ci ha permesso di evolvere la gamma di caricabatterie SBC, ora
denominata NRG, con prestazioni superiori rispetto allo standard di mercato.
I vantaggi che i caricabatterie SBC NRG offrono sono:
• Caratteristica di carica a tre stadi IUoU.
• Elevata efficienza.
• Uscite multiple per caricare più gruppi di batterie (separatore di carica a mosfet interno).
• Carica differenziata per batterie ad elettrolita liquido aperte o sigillate, Gel o AGM.
• Fusibili di uscita integrati all’interno del caricabatterie (per ogni uscita).
• Protezione contro il surriscaldamento delle batterie (con sensori opzionali).
• Capacità di erogare piena potenza con bassa tensione di alimentazione di rete AC.
• Possibilità di utilizzare il caricabatterie come alimentatore senza batterie.
• Possibilità di collegare in parallelo fino a 3 caricabatterie dello stesso modello tramite controllo digitale per la
ripartizione di corrente.
• Bassa ondulazione residua sull’uscita.
• Ingresso rete AC Universale 264 ÷ 83 Vac, 45 ÷ 66 Hz (solo modello SBC 1200 NRG FR).
• Fattore di potenza (cos
ϕ
) pari a 1.
• Compatibilità con i generatori.
• Protezioni di corto circuito, sovraccarico, sovratensione di uscita e surriscaldamento.
• Funzionamento in un ampio intervallo di temperature ambiente.
• Sistema “Quick Smart Fan” di gestione ottimizzata delle ventole di raffreddamento.
• Interfaccia utente composta da display LCD alfanumerico retroilluminato e 3 pulsanti.
• Modalità di potenza ridotta automatica e manuale.
• Interfaccia utente multilingua.
• Interfaccia CAN BUS per il trasferimento dati.
INSTALLAZIONE
L’installazione del caricabatterie deve essere effettuata da personale qualificato.
PRIMA DI UTILIZZARE IL CARICABATTERIE LEGGERE ATTENTAMENTE IL PRESENTE MANUALE
D’USO. IN CASO DI DUBBI CONTATTARE IL RIVENDITORE O IL SERVIZIO CLIENTI QUICK®.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al
testo italiano o inglese.
Questo dispositivo è stato progettato e realizzato per essere utilizzato su imbarcazioni da diporto.
Non è consentito un utilizzo differente senza autorizzazione scritta da parte della società Quick
®
.
I CARICABATTERIE SONO STATI PROGETTATI PER INSTALLAZIONI FISSE (USO INTERNO).
ATTENZIONE: questo dispositivo non è inteso per l'uso da parte di bambini o persone inferme a meno che
non siano stati adeguatamente controllati da una persona responsabile al fine di garantire che esse possano
utilizzare il dispositivo in sicurezza.
I bambini dovrebbero essere controllati per assicurarsi che essi non giochino con il caricabatterie.
I caricabatterie Quick
®
sono stati progettati e realizzati per gli scopi descritti in questo manuale d’uso. La società
Quick
®
non si assume alcuna responsabilità per danni diretti o indiretti causati da un uso improprio dell’apparecchio,
da un’errata installazione o da possibili errori presenti in questo manuale.
L’APERTURA DEL CARICABATTERIE DA PARTE DI PERSONALE NON AUTORIZZATO FA DECADERE LA
GARANZIA.
LA CONFEZIONE CONTIENE: caricabatterie - condizioni di garanzia - il presente manuale d’uso - capicorda (da
utilizzare per il collegamento ai terminali di uscita).
F
F

5
CARATTERISTICHE E INSTALLAZIONE
IT
SBC NRG HIGH POWER - REV001A
AMBIENTE DI INSTALLAZIONE
Installare il caricabatterie il più vicino possibile alle batterie in un luogo
asciutto e ventilato per permettere il funzionamento dell’apparecchio
in piena potenza.
Il caricabatterie può essere installato in posizione orizzontale o verti-
cale con l’uscita dei cavi verso il basso.
È consigliato, nel caso di caricabatterie collegati in parallelo (modalità
di ripartizione di corrente), installarli uno di fianco all’altro.
Il caricabatterie deve essere fissato al piano di appoggio tramite viti
idonee a supportare il peso dell'apparecchio, ponendo attenzione che
quest’ultime non indeboliscano o causino rotture alla struttura dell’im-
barcazione.
Si consiglia l’installazione verticale poichè la convezione naturale del
calore aiuta il raffreddamento dell’apparecchio.
Il perimetro del caricabatterie (esclusa la base di appoggio) deve dista-
re dalla vicinanza di pareti o oggetti come minimo 5 cm.
ATTENZIONE: il caricabatterie deve essere utilizzato solo con batterie ricaricabili piombo/elettrolita liquido
(aperte o sigillate), Gel, AGM.
ATTENZIONE: il caricabatterie non può essere utilizzato per ricaricare batterie non ricaricabili.
EQUIPAGGIAMENTO NECESSARIO PER L’INSTALLAZIONE
A seconda del modello utilizzare le batterie e i cavi sui terminali di uscita specificati nella seguente tabella:
MODELLO SBC 1200 NRG FR SBC 1450 NRG HR SBC 1950 NRG HR SBC 2450 NRG HR
Tensione batterie
12 V 24 V
Capacità batterie 450 ÷ 1000 Ah 270 ÷ 600 Ah 360 ÷ 800 Ah 450 ÷ 1000 Ah
Sezione minima cavo di uscita 50 mm225 mm235 mm250 mm2
Numero di celle della batteria 612
MODELLO SBC 1200 NRG FR
con 2 unità in parallelo
SBC 1450 NRG HR
con 2 unità in parallelo
SBC 1950 NRG HR
con 2 unità in parallelo
SBC 2450 NRG HR
con 2 unità in parallelo
Tensione batterie
12 V 24 V
Capacità batterie 900 ÷ 2000 Ah 540 ÷ 1200 Ah 720 ÷ 1600 Ah 900 ÷ 2000 Ah
Sezione minima cavo di uscita
(caricabatterie-giunzione “J”) 50 mm225 mm235 mm250 mm2
Sezione minima cavo di uscita
(giunzione “J” - batteria) 95 mm250 mm270 mm295 mm2
Numero di celle della batteria 612
MODELLO SBC 1200 NRG FR
con 3 unità in parallelo
SBC 1450 NRG HR
con 3 unità in parallelo
SBC 1950 NRG HR
con 3 unità in parallelo
SBC 2450 NRG HR
con 3 unità in parallelo
Tensione batterie 12 V 24 V
Capacità batterie 1350 ÷ 3000 Ah 810 ÷ 1800 Ah 1080 ÷ 2400 Ah 1350 ÷ 3000 Ah
Sezione minima cavo di uscita
(caricabatterie-giunzione “J”) 50 mm225 mm235 mm250 mm2
Sezione minima cavo di uscita
(giunzione “J” - batteria) 150 mm295 mm2120 mm2150 mm2
Numero di celle della batteria 612
La lunghezza massima dei cavi collegati ai terminali di uscita, nel caso di singolo carica batterie, è di 4 metri.
La lunghezza dei cavi di uscita con caricabatterie in parallelo (modalità di ripartizione di corrente) è specificata nello schema di fig.2B.
5 cm
5 cm
5 cm
5 cm

6
IT
SBC NRG HIGH POWER - REV001A
INSTALLAZIONE - FUNZIONAMENTO
ALIMENTAZIONE DELL’APPARECCHIO
L’apparecchio è dotato del cavo di alimentazione per la rete AC. Per i collegamenti alla rete AC vedere fig. 1. Prima di
alimentare il caricabatterie accertarsi che la tensione di alimentazione, riportata sull’etichetta dei dati di targa (Fig. 3),
corrisponda a quella fornita dalla rete AC.
Nell’impianto elettrico deve essere installato un interruttore bipolare dedicato per poter accendere e spegnere l’appa-
recchio. L’isolamento tra i contatti delle connessioni sulla rete AC deve essere come minimo di 3 mm.
Le connessioni alla rete AC devono essere realizzate in accordo alle norme locali relative agli impianti elettrici.
ATTENZIONE: prima di collegare o scollegare il cavo AC del caricabatterie dalla rete AC accertarsi che quest’ul-
tima sia disconnessa tramite interruttore bipolare.
Prima di collegare o scollegare i cavi DC dai terminali di uscita del caricabatterie accertarsi che l’apparecchio sia
disconnesso, tramite interruttore bipolare, dalla rete AC e tramite staccabatteria dalle batterie.
ATTENZIONE: nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire da un centro assistenza
Quick
®
. Per evitare incidenti l’apparecchio deve essere aperto solo da personale autorizzato.

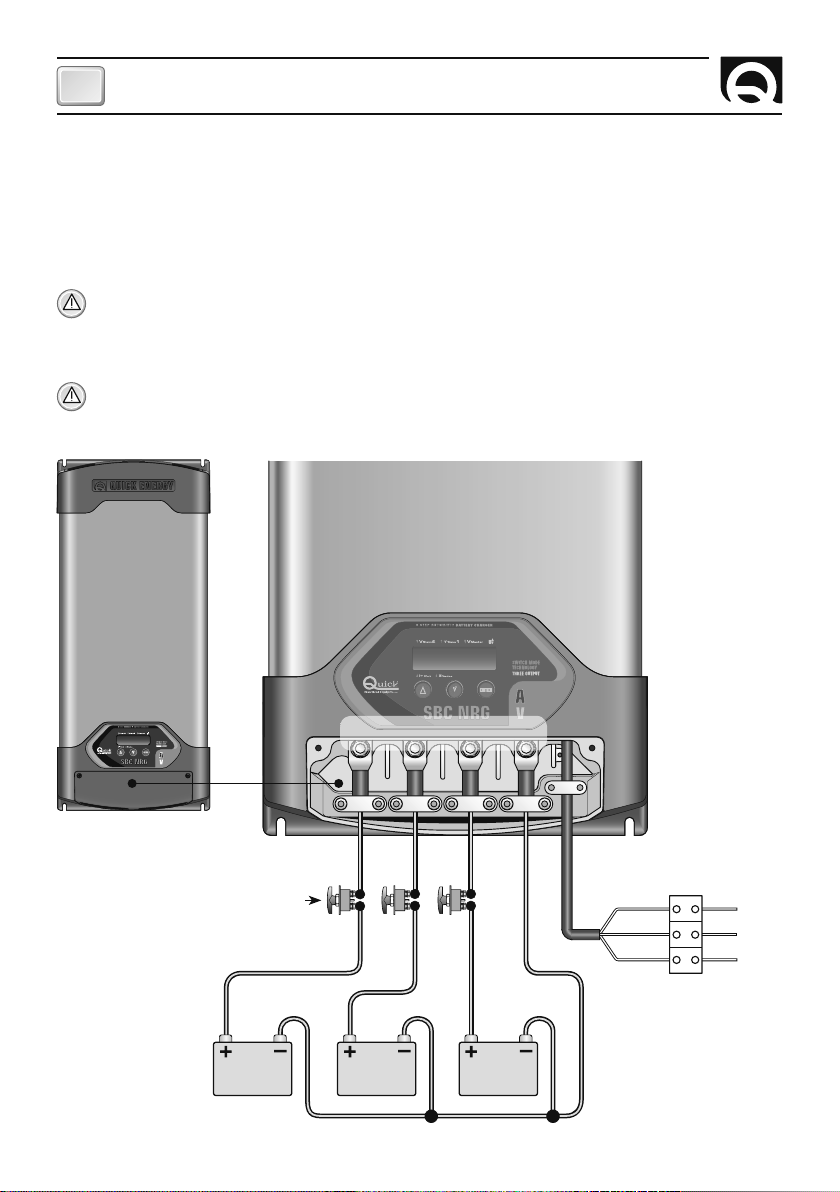

FIG.1
BATTERIA
N° 3
BATTERIA
N° 2
BATTERIA
N° 1
STACCABATTERIE BLU
GIALLO
VERDE
MARRONE
NEUTRO
TERRA
FASE
SLAVE 2
+SLAVE 1
+MASTER + -

7
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
ATTENZIONE: durante la carica le batterie possono generare gas esplosivi.
Evitare scintille o fiamme. Provvedere ad un’adeguata ventilazione
dell’ambiente batterie durante la carica.
ATTENZIONE: prima di effettuare il collegamento alle batterie verificare
attentamente la polarità dei cavi provenienti dalla batteria. Infatti
un’inversione di polarità potrebbe danneggiare seriamente il caricabatterie
anche se protetto tramite fusibili.
FIG.2A
FIG.2B
L2
L1
L3
JL
BATTERIA
FIG. 2
PART. A
PART. B
BATTERIE
Per accedere ai terminali di uscita è necessario rimuovere il coperchio svitando
le due viti che lo serrano in alto (fig. 2 part. A). Prima di effettuare i collegamenti
dei cavi provenienti dalla batteria, allentare o smontare i relativi serracavi
svitando le viti che li fissano alla base (fig. 2 part. B).
J M
J CN
J M
J CN
STACCABATTERIE
BATTERIA
N° 1
BATTERIA
N° 2
BATTERIA
N° 3
JS2
JS1
JS2
JS1
L1 = L2 = L3 inferiore a 2 m
L inferiore a 6 m

8
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
SEGNALI DI CONTROLLO

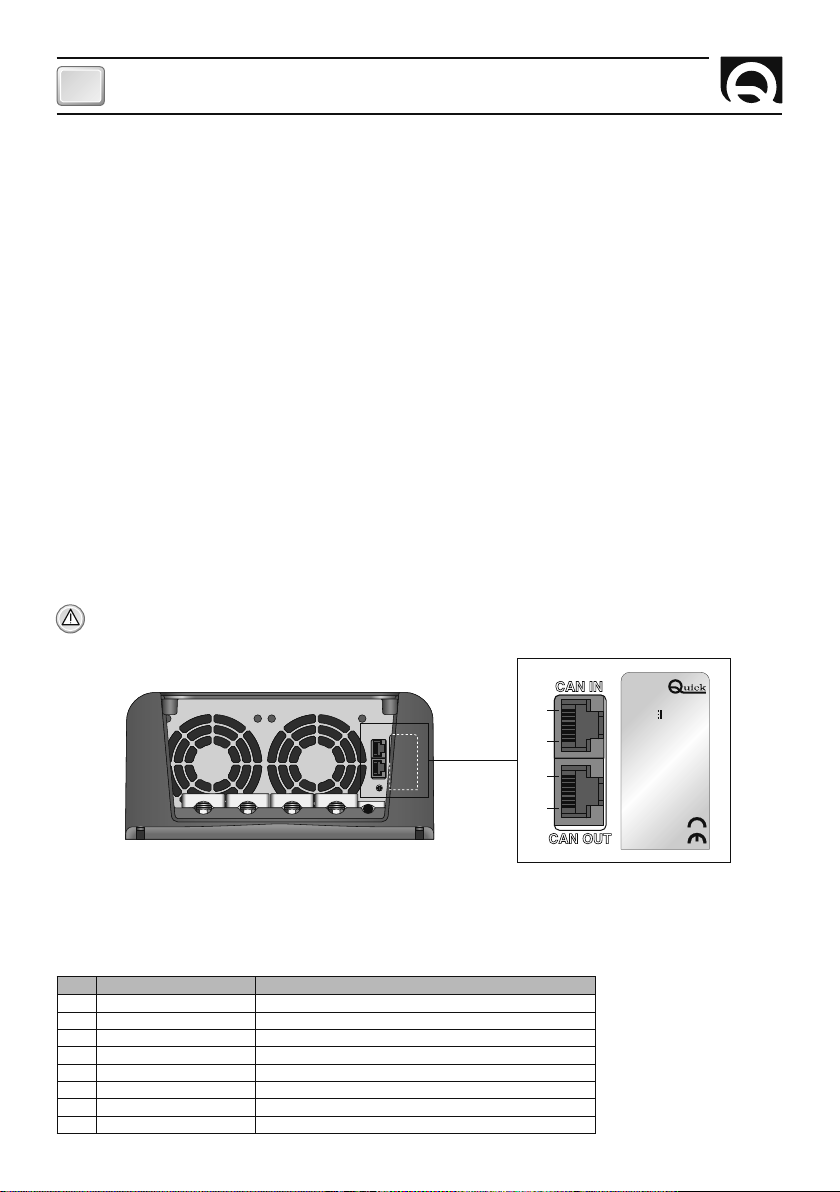

Il caricabatterie è dotato di due prese RJ45 definite “CAN IN” e “CAN OUT” sulle quali sono riportati i segnali utilizzabili
per il monitoraggio ed il controllo dell’apparecchio.
Di seguito si riporta la posizione e la descrizione dei segnali presenti sulle prese (fig 3):
PINOUT PRESE RJ45
PIN CAN IN CAN OUT
1 Segnale CANL Segnale CANL
2 Segnale CANH Segnale CANH
3 Non collegato Non collegato
4 Non collegato Stato semplificato del caricabatterie (+ V uscita, 20mA max)
5 Non collegato Negativo caricabatterie
6 Non collegato Non collegato
7 Non collegato Non collegato
8 Non collegato Terminatore CAN BUS (124 ohm)
CARICABATTERIE SINGOLO
Il polo positivo della batteria o del gruppo batterie deve essere collegato a uno dei terminali positivi del caricabatterie;
il polo negativo della batteria o del gruppo batterie al terminale negativo del caricabatterie (fig.1). Per effettuare i colle-
gamenti utilizzare i capicorda forniti in dotazione con l’apparecchio.
Se si hanno solamente uno o due gruppi di batterie, collegare sempre l’uscita siglata come “MASTER”.
Questa è l’uscita principale del caricabatterie. Si consiglia di collegare all’uscita MASTER il gruppo di batterie più utiliz-
zato (tipicamente il gruppo servizi).
I terminali positivi di uscita non utilizzati devono rimanere liberi (non effettuare ponticelli tra i terminali).
CARICABATTERIE IN PARALLELO (modalità di ripartizione di corrente)
Il terminale positivo “MASTER” del caricabatterie deve essere collegato al punto di giunzione “JM”; il punto di giunzione
“JM” deve essere collegato al polo positivo della batteria o del gruppo batterie (fig. 2A).
Il terminale positivo “SLAVE 1” del caricabatterie deve essere collegato al punto di giunzione “JS1”; il punto di giunzione
“JS1” deve essere collegato al polo positivo della batteria o del gruppo batterie (fig. 2A).
Il terminale positivo “SLAVE 2” del caricabatterie deve essere collegato al punto di giunzione “JS2”; il punto di giunzione
“JS2” deve essere collegato al polo positivo della batteria o del gruppo batterie (fig. 2A).
Il terminale negativo del caricabatterie deve essere collegato al punto di giunzione “JCN”; il punto di giunzione “JCN”
deve essere collegato al polo negativo della batteria o del gruppo batterie (fig. 2A).
Le lunghezze dei cavi che partono dai terminali dei carica batterie ai punti di giunzione devono essere uguali tra loro e
non superiori a 2 m (fig. 2B ).
Se si hanno solamente uno o due gruppi di batterie, collegare sempre l’uscita siglata come “MASTER”.
Questa è l’uscita principale del caricabatterie. Si consiglia di collegare all’uscita MASTER il gruppo di batterie più
utilizzato (tipicamente il gruppo servizi).
I terminali positivi di uscita non utilizzati devono rimanere liberi (non effettuare ponticelli tra i terminali).
ATTENZIONE: l’utilizzo di cavi di sezione non adeguata e l’errata connessione dei terminali o delle giunzioni
elettriche possono provocare un surriscaldamento pericoloso dei terminali di collegamento e dei cavi.
FIG. 3
CAN IN
CAN OUT
CAN IN
CAN OUT
1
8
1
8
OUTPUT ABSORPTION
XX.XV OL XX.XV SL/GEL/AGM
FLOAT
XX.X OL XX.XV SL/GEL XX.X AGM XXA MAXIMUM
SBC XXX NRG XX SN: XXXXXX REV: XXX WY: XX/XX INPUT XXX-XXX
~
XXXV, XX-XXHz, X.XA MAX XXXV, XX-XXHz, X.XA MAX

9
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
COLLEGAMENTO RETE CAN BUS - CARICABATTERIE SINGOLO
Utilizzare come collegamento dell’interfaccia dati (segnali CANH e CANL) un cavo non schermato con una coppia in-
trecciata (sezione 0.25/ 0.35 mm
2
AWG 22/24, impedenza 100/150 ohm).
La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri. Attivare la terminazione sul primo e
sull’ultimo dispositivo collegato alla rete. Se esiste solo un dispositivo la terminazione non deve essere presente.
In alternativa usare patchcord UTP CAT 5 ethernet con dispositivi aventi terminali predisposti.
Di seguito si riporta un esempio di collegamento della rete per singolo caricabatterie:
CAN IN
CAN OUT
1234
ON
1234567 8
ON
1234567 8
ON
1234567 8
ON
123456
1234
ON
123456
CAN IN
CAN OUT
2
1
8
1
2
8
1
1
SBC NRG
TERMINAZIONE
DISATTIVATA
TERMINAZIONE
ATTIVATA
DIP-SWITCH
RDS
1521*
RDS
1541*
DIP-SWITCH
CONNETTORE
TERMINAZIONE
* Dispositivi opzionali.
COLLEGAMENTO PIN 4 CAN OUT STATO
ALTA IMPEDENZA
Caricabatterie spento o presenza di problemi con
reset manuale.
+ V USCITA
Caricabatterie acceso e assenza di problemi con
reset manuale.
STATO SEMPLIFICATO CARICABATTERIE
Sul pin 4 della presa RJ45 CAN OUT è presente un segnale che fornisce l’indicazione sullo stato di funzionamento del
caricabatterie (presenza o assenza di problemi) (Fig 4).
CAN OUT
445
5
FIG. 4

10
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
COLLEGAMENTO RETE CAN BUS - CARICABATTERIE IN PARALLELO
Di seguito si riporta un esempio di collegamento della rete per caricabatterie collegati in parallelo (modalità di ripar-
tizione di corrente):
CANIN
CANOUT
1234
ON
1234567 8
ON
1234567 8
ON
1234567 8
ON
123456
1234
ON
123456
CAN IN
CAN OUT
8
1
2
8
1
2
1
2
1
2
1
1
CAN IN
CAN OUT
2
8
1
1
2
CANIN
CANOUT
8
1
SBC NRG HI POWER SBC NRG HI POWER
DIP-SWITCH
RDS 1521* RDS 1541*
DIP-SWITCH
CANIN
CANOUT
1234
ON
1234567 8
ON
1234567 8
ON
1234567 8
ON
123456
1234
ON
123456
CAN IN
CAN OUT
8
1
2
8
1
2
1
2
1
2
1
2
12
1
1
CAN IN
CAN OUT
2
8
1
CAN IN
CAN OUT
2
8
1
CANIN
CANOUT
CANIN
CANOUT
8
1
1
2
1
2
DIP-SWITCH
RDS 1521* RDS 1541*
DIP-SWITCH
OPZIONE COLLEGAMENTO
TERMINALI REMOTI
OPZIONE COLLEGAMENTO
TERMINALI REMOTI
SBC NRG HI POWER SBC NRG HI POWER SBC NRG HI POWER
TERMINAZIONE DISATTIVATA TERMINAZIONE ATTIVATA
CONNETTORE
TERMINAZIONE
CONNETTORE
TERMINAZIONE
CONNETTORE
TERMINAZIONE
TERMINAZIONE DISATTIVATA TERMINAZIONE ATTIVATA
CONNETTORE
TERMINAZIONE
* Dispositivi opzionali.

11
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
CARATTERISTICHE DI CARICA
La carica avviene attraverso 3 fasi:
Fase BULK (corrente costante) - Le batterie richiedono più corrente di quanto il caricabatterie possa fornire.
La corrente viene limitata al valore nominale massimo di uscita o ad un valore inferiore se sono presenti fattori
che determinano una riduzione di potenza dell’apparecchio. Il caricabatterie può entrare in questa fase durante
l’accensione, quando le batterie sono molto scariche o quando viene collegato un carico di elevata entità.
Fase ABSORPTION (tensione costante) - Il caricabatteria carica le batterie alla tensione costante di ABSORPTION
erogando la corrente che necessitano quando la corrente richiesta è superiore alla soglia di passaggio tra
ABSORRPTION e FLOAT e inferiore al valore nominale massimo di uscita o ad un valore inferiore se sono presenti
fattori che determinano una riduzione di potenza dell’apparecchio.
Fase FLOAT (mantenimento) - Il caricabatterie carica le batterie alla tensione costante di FLOAT quando la corrente
richiesta è inferiore alla soglia di passaggio tra ABSORRPTION e FLOAT. In questa fase le batterie raggiungendo la
massima carica, tenderanno ad assorbire correnti sempre più basse. Questa soluzione consente di mantenere le
batterie sempre in carica senza il rischio di sovraccarico.

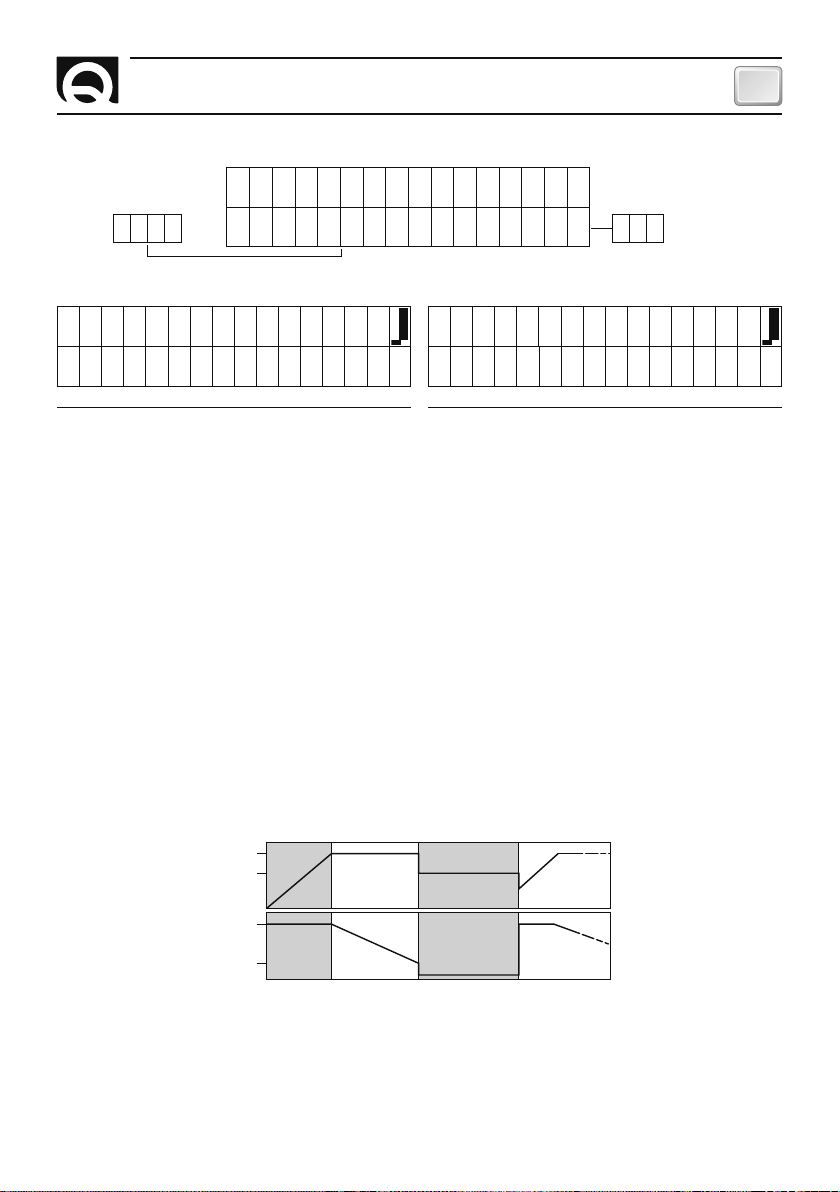

(V)
V absorption *
(I)
IMAX**
ith absorption-float
BULK ABSORPTION FLOAT NUOVO CICLO
TEMPO
TEMPO
V float *
* A seconda del tipo di carica programmata.
** Nel caso siano collegati i caricabatterie in parallelo (modalità di ripartizione di corrente) il valore IMAX deve essere moltiplicato per il numero
di caricabatterie (2 o 3).
Il valore di default della soglia di passaggio tra ABSORBTION e FLOAT è pari al 20% del valore nominale massimo della
corrente di uscita.
E’ possibile variare questo valore tramite la relativa funzione (FLOAT THRESHOLD) presente nel menù principale di
sistema.

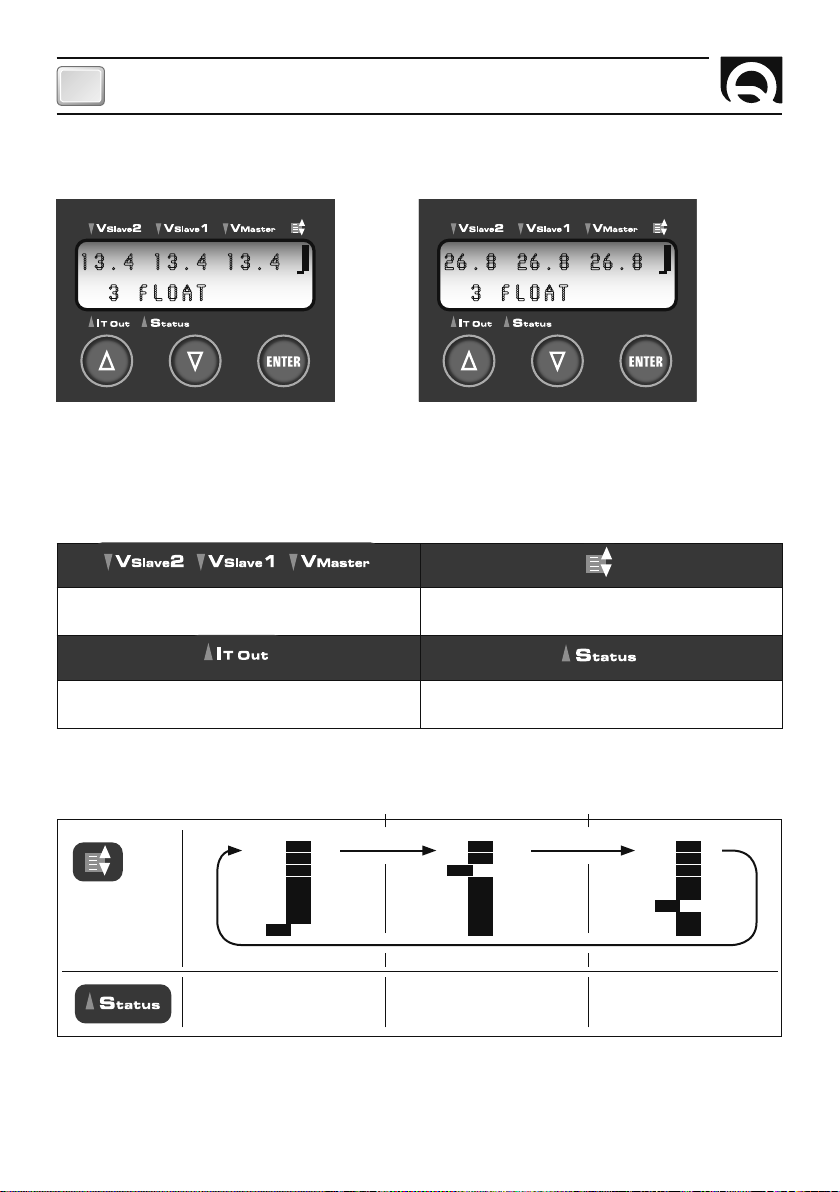

All’accensione del caricabatterie, il display LCD, si illuminerà mostrando brevemente una schermata simile a questa:
QU I CK
SBCXXXX
NRG VYYY
Dopodichè il caricabatterie si porrà nello stato di carica richiesto dalle batterie (o dal carico) collegate con una scher-
mata simile a questa:
Il caricabatterie è dotato di una caratteristica di carica del tipo IUoU.
I caricabatterie SBC NRG possono essere utilizzati anche come alimentatori, cioè con le batterie scollegate. Si consi-
glia di utilizzare il caricabatterie in questa modalità solo in occasioni saltuarie e non come utilizzo ordinario. Evitare
comunque di collegare carichi fortemente induttivi (ad esempio motori di potenza elevata) con le batterie scollegate,
pena un remoto ma possibile danneggiamento dell’apparecchio.
13.4 13.4 13.4
3FLOA t
SBC 1200 NRG FR
XXXX
Modello del
caricabatterie
YYY
Versione
del firmware
26 . 8 26 . 8 26 . 8
3FLOA t
SBC 1450 NRG HR - SBC 1950 NRG HR - SBC 2450 NRG HR

12
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
PULSANTI - UP - DOWN - ENTER
Tramite questi pulsanti è possibile muoversi all’interno del menù di sistema, variare i parametri e confermare le scelte.
Una rapida pressione e rilascio dei tasti porta all’accensione della retro illuminazione per 30 secondi.
PANNELLO DI CONTROLLO
Il pannello di controllo è composto da display LCD alfanumerico e da tre pulsanti.
1 3 . 4 13.4 1 3 . 4
3FLOA
t
Indicazione relativa alla misura della tensione sui terminali di usci-
ta.
Il simbolo che compare in questa zona indica il numero e la posi-
zione dei messaggi di stato presenti nella coda circolare.
Indicazione relativa alla misura della corrente totale erogata dalle
tre uscite del singolo caricabatterie.
Indicazione dello stato del sistema (stato di carica, stato generico,
messaggi di avvertimento o problemi con reset automatico).
Esempio con presenza di 3 messaggi nella coda circolare: stato di ABSORPTION, RIDUZIONE DI POTENZA e presenza di
tensione AC BASSA.
ABSORPTION RID POTENZA AC BASSA
2 6 . 8 26 . 8 2 6 . 8
3FLOA
t
ESEMPIO
SBC 1200 NRG FR
ESEMPIO
SBC 1450 NRG HR - SBC 1950 NRG HR - SBC 2450 NRG HR

13
IT
SBC NRG HIGH POWER - REV001A
PROGRAMMAZIONE DEL CARICABATTERIE
PROGRAMMAZIONE DEL CARICABATTERIE
Per entrare nel menù principale di sistema mantenere premuto il tasto “ENTER” per 3 secondi fino a quando la retroillu-
minazione del display LCD inizia a lampeggiare.
Rilasciare il tasto “ENTER”.
La retroilluminazione del display LCD si accende a conferma dell’entrata nel “menù principale di sistema”.
Utilizzare i pulsanti
p e q (UP e DOWN) per scorrere le funzioni all’interno del menù principale.
La funzione correntemente selezionata è quella che appare tra i simboli u e t .
FUNZIONE DESCRIZIONE SINTETICA
TIPO BATTERIA Permette l’impostazione del tipo di batterie da caricare.
GRUPPO CAN Permette l’impostazione del gruppo del caricabatterie sulla rete CAN.
PRIORITÀ CAN Permette l’impostazione della priorità del caricabatterie sulla rete CAN.
MODO MONITOR Permette l’abilitazione o la disabilitazione della modalità monitor.
SOGLIA FLOAT Permette l’impostazione della soglia di FLOAT.
CORRENTE MAX Permette l’impostazione della massima corrente di uscita.
MODO SILENZ Permette l’abilitazione o la disabilitazione della modalità silenziosa.
LANGUAGE Impostazione della lingua dei messaggi di sistema.
USCITA Uscita dal menù.
SCHEMA DELLA STRUTTURA DEI MENÙ
TIPO BATTERIA
GRUPPO CAN
PRIORITÀ CAN
MODO MONITOR
SOGLIA FLOAT
CORRENTE MAX
LANGUAGE
USCITA
Liquido aperta
Liquido sigill
GEL
AGM
Gruppo A
Gruppo B
Gruppo C
Uscita
5%
10%
15%
20%
25%
30%
Uscita
Uscita
Priorità 1
Priorità 2
Priorità 3
Uscita
Disabilitato
Abilitato
Uscita
100%
90%
80%
70%
60%
50%
Uscita
Disabilitato
Abilitato
Uscita
English
Italiano
MODO SILENZ
Francais
Espanol
Deutsch
Uscita
Le funzioni presenti all’interno del menù principale di sistema sono:
Schermata ingresso menù
u
TiPO BATTERIa
t
GRUPPO can
q
I simboli p e q indicano il verso di
scorrimento (UP e DOWN) per la selezio-
ne delle funzioni nel menù principale.

14
IT
SBC NRG HIGH POWER - REV001A
ENTRATA NEI MENU’ SECONDARI:
Una volta selezionata una funzione dal menù principale tramite la pressione del tasto “ENTER” si entra nel menù
secondario.
Le opzioni selezionate sono contrassegnate dal simbolo di “㾎“.
Utilizzare i pulsanti p e q (UP e DOWN) per scorrere le opzioni all’interno del menù secondario e posizionarsi sulla
nuova scelta voluta.
Utilizzare il pulsante “ENTER” per selezionare l’opzione desiderata (compare il simbolo㾎) .
Se si preme “ENTER” su un’opzione selezionata si esce dal menù secondario.
PROGRAMMAZIONE DEL CARICABATTERIE
SELEZIONE TIPO BATTERIA
TIPO BATTERIA
Liquido aperta* * Impostazione di fabbrica
Liquido sigill
GEL
AGM
Uscita
Questa funzione permette di scegliere il tipo di batterie da caricare in modo da ottimizzarne la carica.
Nel caso di caricabatterie collegati in parallelo (modalità di ripartizione di corrente) l’opzione selezionata deve essere la
stessa in tutti i caricabatterie.
CONFIGURAZIONE GRUPPO CAN
CAN GROUP
Gruppo A* * Impostazione di fabbrica
Gruppo B
Gruppo C
Uscita
Questa funzione permette di stabilire a quale gruppo di rete appartiene il caricabatterie.
SBC 2450
NRG HR
(PRIORITÀ 2)
SBC 1200
NRG FR
GRUPPO A GRUPPO B
GRUPPO U
RETE CAN
RDS 1521 RDS 1560 RDS 1521 RDS 1560
INTERFACCIA
GSM
TERMINALE
LCD
All’interno di un gruppo possono essere presenti fino a 3 caricabatterie a condizione che siano collegati in parallelo tra
loro, in caso contrario dovrà essere presente un solo caricabatterie all’interno del gruppo. Gli altri dispositivi che costi-
tuiscono un gruppo possono essere terminali, sensori o interfacce.
Di seguito si riporta un diagramma che mostra un esempio di una possibile rete:
MENU’ SECONDARI:
SBC 2450
NRG HR
(PRIORITÀ 1)
SBC 2450
NRG HR
(PRIORITÀ 3)
Schermata ingresso menù secondario:
æ
TiPO BATTERIa
P
LIQUIDo aperta
q
1° riga: FUNZIONE
2° riga: OPZIONE
I simboli
p e q indicano il verso di scorrimen-
to (UP e DOWN) per la selezione delle opzioni
nel menù secondario.
UNITÀ IN PARALLELO
KTB4N KTB4N

15
IT
SBC NRG HIGH POWER - REV001A
PROGRAMMAZIONE DEL CARICABATTERIE
CONFIGURAZIONE PRIORITÀ CAN
PRIORITÀ CAN
Priorità 1 * * Impostazione di fabbrica
Priorità 2
Priorità 3
Uscita
Questa funzione permette di stabilire la priorità del caricabatterie all’interno del gruppo di rete.
L’uso di questa funzione è necessario solo quando vi sono caricabatterie in parallelo all’interno di un gruppo.
Se vi sono 2 caricabatterie in parallelo impostare su una unità la “Priorità 1” e sull’altra la ”Priorità 2”; se vi sono 3
caricabatterie in parallelo impostare rispettivamente le “Priorità 1”, “Priorità 2” e “Priorità 3”.
All’interno del gruppo deve esistere sempre un caricabatterie con “Priorità 1”.
Nel caso vi sia un solo caricabatterie all’interno del gruppo impostare la “Priorità 1”.
MODALITÀ DI MONITOR
MODO MONITOR
Disabilitato * * Impostazione di fabbrica
Abilitato
Uscita
Questa funzione permette di abilitare o disabilitare la modalità “Monitor” del caricabatterie.
La modalità “Monitor”, se attivata, permette al caricabatteria di trasmettere e ricevere dati sulla rete CAN anche in
assenza della tensione di alimentazione della rete AC, alimentandosi dal gruppo batterie collegato all’uscita MASTER.
Questo per permettere al caricabatterie di colloquiare con i terminali presenti sulla rete CAN e mantenere attivo il
pannello di controllo anche in assenza della rete AC.
L’assorbimento di corrente, in modalità “Monitor”, è inferiore a 70 mA.
Il caricabatteria in modalità di “Monitor” si spegne se la tensione del gruppo batterie master è inferiore a 7 Vdc per i
modelli a 12 Vdc e inferiore a 14 Vdc per i modelli a 24 Vdc.
Nel caso di caricabatterie collegati in parallelo (modalità di ripartizione di corrente) l’opzione selezionata deve essere
la stessa in tutti i caricabatterie.
SOGLIA DI FLOAT
SOGLIA DI FLOAT
5%
10%
15%
20% * * Impostazione di fabbrica
25%
30%
Uscita
Questa funzione permette l’impostazione del valore, in forma percentuale, della soglia di FLOAT (Vedere paragrafo
“FUNZIONAMENTO-Caratteristiche di carica-Fase FLOAT).
Ad esempio per il modello SBC 1200 NRG FR (massima corrente nominale 100A) impostando 20% si avrà un
corrispondente valore assoluto della soglia di FLOAT di 20A (20% di 100A). Variando la soglia di FLOAT è possibile
ottimizzare la carica delle batterie in funzione della loro capacità. Questa funzione, inoltre, può essere utilizzata
per permettere il corretto passaggio nella fase di FLOAT in presenza di un assorbimento costante (causato da un
utilizzatore collegato al gruppo batterie). Nel caso di caricabatterie collegati in parallelo (modalità di ripartizione di
corrente) l’opzione selezionata deve essere la stessa in tutti i caricabatterie.
I dispositivi appartenenti ad un gruppo “A”, “B” o “C” possono colloquiare solamente tra loro.
Fa eccezione il gruppo “U” (universale) che può colloquiare con qualsiasi dispositivo.
La distinzione tra gruppi differenti è indispensabile per poter collegare tutti i dispositivi alla stessa rete CAN anche se
appartengono ad impianti elettrici differenti.

16
IT
SBC NRG HIGH POWER - REV001A
PROGRAMMAZIONE DEL CARICABATTERIE
MASSIMA CORRENTE DI USCITA
CORRENTE MAX
100% * * Impostazione di fabbrica
90%
80%
70%
60%
50%
Uscita
Questa funzione permette l’impostazione del valore, in forma percentuale, della massima corrente nominale di uscita
(vedere paragrafo “FUNZIONAMENTO-Caratteristiche di carica-Fase BULK).
Ad esempio per il modello SBC 1200 NRG FR (massima corrente nominale 100A) impostando 80% si avrà un
corrispondente valore assoluto della massima corrente nominale di 80A (80% di 100A). Variando la massima corrente
nominale di uscita è possibile ottimizzare la carica delle batterie in funzione della loro capacità. Questa funzione,
inoltre, può essere utilizzata per ridurre l’assorbimento massimo dalla rete AC qualora il caricabatteria sia alimentato
tramite un generatore oppure da una presa di banchina con potenza limitata.
Nel caso di caricabatterie collegati in parallelo (modalità di ripartizione di corrente) l’opzione selezionata deve essere
la stessa in tutti i caricabatterie.
USCITA
Per uscire dal menù principale o da un sottomenù portarsi con i pulsanti p e q (UP e DOWN) sulla opzione “USCITA”
e confermare con il tasto “ENTER”.
MODALITÀ SILENZIOSA
MODO SILENZ
Disabilitato * * Impostazione di fabbrica
Abilitato
Uscita
Questa funzione permette di limitare il rumore acustico generato dal caricabatterie.
Abilitando la “Modalità silenziosa “ la velocità massima delle ventole viene limitata al 66% di quella nominale.
Il caricabatteria in questa modalità effettua, se necessario, una riduzione della massima corrente di uscita in funzione
delle temperature misurate dai due sensori interni al caricabatterie.
Nel caso di caricabatterie collegati in parallelo (modalità di ripartizione di corrente) l’opzione selezionata deve essere
la stessa in tutti i caricabatterie.
MODALITÀ LINGUA
LANGUAGE
English * * Impostazione di fabbrica
Italiano
Francais
Espanol
Deutsch
Uscita
Questa funzione permette di scegliere la lingua del menù principale e secondario.

17
IT
SBC NRG HIGH POWER - REV001A
SEGNALAZIONI
COD. MESSAGGIO DESCRIZIONE
01 Corto circuito o sovraccarico in uscita Verificare i cablaggi di uscita, i gruppi di batterie e gli utilizzatori collegati al caricabatterie.
02 Fusibile di uscita interrotto Probabile inversione di polarità nel collegamento delle batterie ai morsetti di uscita del cari-
cabatterie (il problema richiede una verifica da parte di un centro assistenza Quick).
03 Sovratensione in uscita Protezione software. Il caricabatterie a causa di un malfunzionamento interno ha erogato, per
un brevissimo istante, una tensione superiore al valore nominale (il problema richiede una
verifica da parte di un centro assistenza Quick).
04 Surriscaldamento ripetuto La temperatura ambiente dove è installato il caricabatterie ha superato per tre volte la soglia
massima consentita per il regolare funzionamento.
Verificare l’ambiente di installazione e il posizionamento del caricabatterie.
05 Sovraccarico prolungato Il caricabatterie ha erogato il massimo della corrente ad una tensione inferiore alla metà del
valore nominale di uscita per troppo tempo.
Verificare l’assorbimento del gruppo batterie e gli utilizzatori collegati.
06 Entrambe le ventole sono bloccate Entrambe le ventole di raffreddamento sono ferme per cause esterne (corpi estranei che
bloccano il movimento delle pale) o malfunzionamento (il problema richiede una verifica da
parte di un centro assistenza Quick).
07 Errore di comunicazione
CAN non
recuperabile
Verificare i cablaggi della rete CAN ed il corretto inserimento dei terminatori.
08 Sbilanciamento elevato delle correnti
nella ripartizione di corrente
Il sistema di controllo digitale delle unità in parallelo non è in grado di ripartire equamente il
carico sulle varie unità (verificare il cablaggio, la lunghezza e la sezione dei cavi di uscita).
09 Due o più caricabatterie nello stesso
gruppo con la stessa priorità
Vedere paragrafo “PROGRAMMAZIONE DEL CARICABATTERIE”.
Verificare la corretta impostazione della selezione nel menù secondario alle funzioni “CONFI-
GURAZIONE PRIORITÀ CAN” o “CONFIGURAZIONE GRUPPO CAN”.
10 Sensori interni di temperatura non
funzionanti
Entrambi i sensori interni di temperatura non sono funzionanti (il problema richiede una veri-
fica da parte di un centro assistenza Quick).
11 Fase di BULK troppo prolungata E’ stato superato il tempo massimo di 8 ore per la fase di BULK.
Verificare lo stato dei gruppi batterie e l’assorbimento degli utilizzatori collegati ad essi.
12 FasediABSORBTIONtroppo prolungata E’ stato superato il tempo massimo di 24 ore per la fase di ABSORPTION.
Verificare lo stato dei gruppi batterie e l’assorbimento degli utilizzatori collegati ad essi.
13 Sovratensione in uscita Protezione hardware. Il caricabatterie a causa di un malfunzionamento interno ha erogato,
per un brevissimo istante, una tensione superiore al valore nominale (il problema richiede
una verifica da parte di un centro assistenza Quick).
PROBLEMI CON RESET MANUALE
Per eliminare i problemi con reset manuale bisogna rimuovere la causa che li ha generati, disconnettere il caricabatte-
rie dalla rete AC per almeno 10 secondi e riconnetterlo.
Con questa tipologia di problemi il caricabatterie interrompe l’erogazione di potenza.
COD. MESSAGGIO DESCRIZIONE
31 Sovratemper La temperatura ambiente è maggiore di +70°C. Il caricabatterie sospende l’erogazione di potenza in uscita che ripren-
derà quando la temperatura ambiente ritornerà ad un valore minore di +50°C.
32 Alta temper La temperatura ambiente è maggiore di +50°C. Il caricabatterie limita linearmente, in funzione della temperatura, il
valore massimo della corrente in uscita. La limitazione della corrente per cause termiche terminerà quando la tempe-
ratura ambiente ritornerà ad un valore minore di +50°C.
33 Ventil blocc Uno dei due ventilatori di raffreddamento è bloccato per cause esterne (corpi estranei che bloccano il movimento
delle pale). Il caricabatterie limita il valore massimo della corrente in uscita (il problema richiede una verifica da parte
di un centro assistenza Quick).
34 AC bassa La tensione di rete AC è minore di 207 Vac (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR) o 108
Vac (SBC 1200 NRG FR). Il caricabatterie effettuerà una riduzione della massima corrente di uscita erogando come
valore massimo il 70% della corrente nominale massima di uscita, riducendo l’assorbimento di corrente dalla rete
AC. L’erogazione della massima corrente di uscita riprenderà quando la tensione di rete ritornerà ad un valore supe-
riore a 207 Vac (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR) o 108 Vac (mod. SBC 1200 NRG FR).
35 AC assente La tensione di rete AC è minore di 161 Vac (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR) o 83 Vac
(SBC 1200 NRG FR). Il caricabatterie sospende l’erogazione della potenza di uscita che riprenderà quando la tensione
di rete ritornerà ad un valore superiore a 161 Vac (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR) o 83
Vac (SBC 1200 NRG FR).
36 Batt fredda La temperatura misurata dai sensori (opzionali) delle batterie è minore di -15°C . Il caricabatterie sospende l’erogazione
di potenza in uscita che riprenderà quando la temperatura ritornerà ad un valore maggiore di -15°C.
37 Batt calda La temperatura rilevata sui sensori delle batterie (opzionali) è maggiore di +50°C. Il caricabatterie sospende l’erogazio-
ne di potenza in uscita che riprenderà quando la temperatura ritornerà ad un valore minore di +50°C.
38 Avaria Sens Malfunzionamento di uno dei due sensori interni di temperatura del caricabatteria. Il caricabatterie limita, se necessa-
rio, il valore massimo della corrente (il problema richiede una verifica da parte di un centro assistenza Quick).
39 Errore CAN Il sistema ha rilevato degli errori di comunicazione sulla CAN BUS. Se questo messaggio dovesse comparire frequen-
temente, verificare il cablaggio della rete CAN.
PROBLEMI CON RESET AUTOMATICO
I messaggi dei problemi con reset automatico scompaiono non appena viene a mancare la condizione che ha provocato
il problema.

18
IT
SBC NRG HIGH POWER - REV001A
SEGNALAZIONI
MESSAGGI DI STATO
MESSAGGI DI AVVERTIMENTO
COD. MESSAGGIO DESCRIZIONE
71
BULK
Il caricabatterie si trova nella fase di BULK
(vedere paragrafo “FUNZIONAMENTO - Caratteristiche di carica”).
72
ABSORPTION
Il caricabatterie si trova nella fase di ABSORPTION
(vedere paragrafo “FUNZIONAMENTO - Caratteristiche di carica”).
73
FLOAT
Il caricabatterie si trova nella fase di FLOAT
(vedere paragrafo “FUNZIONAMENTO - Caratteristiche di carica”).
74 Rid potenza Il caricabatterie effettua una limitazione sul valore massimo della corrente di uscita a causa di un problema
termico, di una ventola non funzionante o tensione AC bassa.
75 Segnalazione non prevista per questo modello.
76 Monitoraggio Il caricabatterie si trova nella modalità di monitor
(vedere “PROGRAMMAZIONE DEL CARICABATTERIE-Menù secondari-modalità di monitor”).
77 Pot limitata E’ stata attivata la modalità di riduzione manuale del valore massimo della corrente di uscita
(vedere “PROGRAMMAZIONE DEL CARICABATTERIE-Menù secondari-massima corrente di uscita”).
78 Modo silenz E’ stata attivata la modalità di funzionamento silenziosa per le ventole di raffreddamento
(vedere “PROGRAMMAZIONE DEL CARICABATTERIE-Menù secondari-modalità silenziosa”).
79 Ripartizione Il caricabatterie sta effettuando la ripartizione di carica con 2 o 3 caricabatterie collegati in parallelo.
80 Compens batt Il caricabatterie sta effettuando la compensazione di carica delle batterie in funzione della loro temperatura.
Attiva solo se collegata al sistema l’interfaccia KTB4 con i relativi sensori (non in dotazione).
COD. MESSAGGIO DESCRIZIONE
61 Batt M bassa La tensione della batteria o del gruppo batterie, misurata sul terminale di uscita MASTER, è minore di 11 Vdc
(mod. SBC 1200 NRG FR) o 22 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
La segnalazione scompare non appena la tensione si riporta ad un valore maggiore/uguale a 11 Vdc
(mod. SBC 1200 NRG FR) o 22 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
62 Batt M alta La tensione della batteria o del gruppo batterie, misurata sul terminale di uscita MASTER, è maggiore di 14,8 Vdc
(mod. SBC 1200 NRG FR) o 29,6 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
La segnalazione scompare non appena la tensione si riporta ad un valore minore/uguale a 14,8 Vdc
(mod. SBC 1200 NRG FR) o 29,6 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
63 Batt 1 bassa La tensione della batteria o del gruppo batterie, misurata sul terminale di uscita SLAVE1, è minore di 11 Vdc
(mod. SBC 1200 NRG FR) o 22 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
La segnalazione scompare non appena la tensione si riporta ad un valore maggiore/uguale a 11 Vdc
(mod. SBC 1200 NRG FR) o 22 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
64 Batt 1 alta La tensione della batteria o del gruppo batterie, misurata sul terminale di uscita SLAVE1, è maggiore di 14,8 Vdc
(mod. SBC 1200 NRG FR) o 29,6 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
La segnalazione scompare non appena la tensione si riporta ad un valore minore/uguale a 14,8 Vdc
(mod. SBC 1200 NRG FR) o 29,6 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
65 Batt 2 bassa La tensione della batteria o del gruppo batterie, misurata sul terminale di uscita SLAVE2, è minore di 11 Vdc
(mod. SBC 1200 NRG FR) o 22 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
La segnalazione scompare non appena la tensione si riporta ad un valore maggiore/uguale a 11 Vdc
(mod. SBC 1200 NRG FR) o 22 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
66 Batt 2 alta La tensione della batteria o del gruppo batterie, misurata sul terminale di uscita SLAVE2, è maggiore di 14,8 Vdc
(mod. SBC 1200 NRG FR) o 29,6 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).
La segnalazione scompare non appena la tensione si riporta ad un valore minore/uguale a 14,8 Vdc
(mod. SBC 1200 NRG FR) o 29,6 Vdc (mod. SBC 1450 NRG HR, SBC 1950 NRG HR, SBC 2450 NRG HR).

19
IT
SBC NRG HIGH POWER - REV001A
MANUTENZIONE - DATI TECNICI
QUICK®SI RISERVA IL DIRITTO DI APPORTARE MODIFICHE ALLE CARATTERISTICHE TECNICHE DELL’APPARECCHIO E AL CONTENUTO DI QUESTO MANUALE SENZA ALCUN PREAVVISO.
MANUTENZIONE
Il caricabatterie non richiede una particolare manutenzione. Per assicurare il funzionamento ottimale dell’apparecchio
verificare, una volta all’anno, i cavi e le connessioni elettriche.
CARATTERISTICHE TECNICHE
(1)
Valore massimo nominale in funzionamento normale o in corto circuito.
(2)
Con caricabatterie non alimentato dalla rete AC e modalità monitor disattivata.
(3)
Al 50% della corrente di uscita su carico resistivo.
(4)
Ogni uscita è in grado di erogare il valore massimo di corrente nominale. La somma delle correnti erogate da ogni uscita non può
superare il valore massimo nominale dell'apparecchio.
(5)
Con tensione di rete pari a 230 Vac e corrente di uscita pari al valore nominale massimo.
(6)
Con tensione di rete pari a 120 Vac e corrente di uscita pari al valore nominale massimo.
(7)
La protezione puo essere inefficace in alcune condizioni operative.
(8)
Doppio controllo software/hardware.
Cycoloy®è un marchio registrato dalla GE Plastics.
MODELLO SBC 1200 NRG FR SBC 1450 NRG HR SBC 1950 NRG HR SBC 2450 NRG HR
CARATTERISTICHE DI USCITA
Corrente di uscita massima (1) 100 A
( ) 60 A ( ) 80 A ( ) 100 A ( )
Tensione di carica in absorption 14,1 Vdc EL aperta
14,4 Vdc EL sigillata / Gel/ AGM
28,2 Vdc EL aperta
28,8 Vdc EL sigillata /
Gel / AGM
Tensione di carica in float
13,4 Vdc EL aperta
13,8 Vdc EL sigillata /
Gel
13,6 Vdc AGM
26,8 Vdc EL aperta
27,6 Vdc EL sigillata
Gel - 27,2 Vdc AGM
Assorbimento DC dalle batterie (2) < 3,5 mA < 5 mA
Ondulazione residua (3) < 100 mV RMS
Caratteristiche di carica Automatica a tre stadi IUoU
Numero di uscite (4) 3
CARATTERISTICHE DI INGRESSO
Tensione di alimentazione 264÷83 Vac, con riduzione
di potenza sotto 108 Vac 264÷161 Vac, con riduzione di potenza sotto 207 Vac
Frequenza 45÷66 Hz
Assorbimento massimo
(230/240 Vac) (5) 6,7 A 7,9 A 10,5 A 12,9 A
Assorbimento massimo (120 Vac)
(6)
13,1 A -
Fattore di potenza (cos ϕ) (5) 1,00
Efficienza (5) ≥88% ≥92%
PROTEZIONI
Inversione di polarità (7) Si, tramite fusibile
Sovraccarico Si
Cortocircuito in uscita Si
Sovratensione in uscita (8) Si
Surriscaldamento Si
Sovratemperatura batterie Si, opzionale
CARATTERISTICHE AMBIENTALI
Temperatura operativa -15 ÷ +70 °C, con riduzione di potenza lineare sopra +50 °C
Raffreddamento Quick Smart Fan (Forzato, con velocità ventole variabili)
Rumorosità (acustica) < 52 dbA @ 1 m (44 dbA @ 1 m in modalità silenziosa)
Umidità Max. 95% RV non condensante
CONTENITORE
Materiale Alluminio - Cycoloy®
Dimensioni (LxAxP) 243 x 557 x 116 mm
Peso 6,9 kg
GENERALI
Interfaccia CAN BUS Sì
Compensazione di carica Sì, opzionale (max 128 sensori di temperatura batterie)
Standard sicurezza EN 60335-2-29
Standard EMC EN 55022/B - FCC TITLE 47 PART 15 SUBPART B CLASS B

20
CHARACTERISTICS AND INSTALLATION
GB
SBC NRG HIGH POWER - REV001A
SBC NRG SERIES BATTERY CHARGER
The long experience we have in the nautical field has given us the ability to evolve the range of SBC battery chargers,
now called NRG, with superior performance to those currently on the market.
The advantages which the SBC NRG battery chargers offer, are:
• Three stage IUoU battery charging.
• High efficiency.
• Multiple outputs in order to charge more groups of batteries (mosfet charge separator inside).
• Differentiated charging for open or sealed liquid electrolite, Gel or AGM batteries.
• Integrated output fuses inside the battery chargers (for each output).
• Thermal battery protection (with optional sensors).
• Capacity of supplying full power with low AC mains voltage.
• The possibility of using the battery charger as a power supply without batteries.
• Possibility to connect in parallel up to three battery chargers of the same model for current sharing by means of
digital control.
• Low residual fluctuation on output.
• Universal AC supply input 264 ÷ 83 Vac, 45 ÷ 66 Hz (solo modello SBC 1200 NRG FR).
• Power factor (cos
ϕ
) equal to 1.
• Compatible with the generators.
• Short circuit, overloading, output overvoltage and overheating protection.
• Can work in a wide range of ambient temperatures.
• “Quick Smart Fan” system for optimized management of the cooling fans.
• User interface that consist of a alphanumeric backlit LCD display with 3 buttons.
• Automatic and manual power derating mode.
• Multi-language user interface.
• CAN BUS interface for data transfer.
INSTALLATION
The installation of the battery charger must be carried out by qualified personnel.
BEFORE USING THE BATTERY CHARGER CAREFULLY READ THIS USER’S MANUAL. IF IN DOUBT,
CONTACT YOUR NEAREST DEALER OR “QUICK®” CUSTOMER SERVICE.
In case of discordance or errors in translation between the translated version and the original text in the Italian
language, reference will be made to the Italian or English text.
This device was designed and constructed for use on recreational crafts.
Other forms of use are not permitted without written authorization from the company Quick
®
.
THE BATTERY CHARGERS ARE DESIGNED FOR FIXED INTERNAL INSTALLATIONS ONLY.
WARNING: This device is not intended for use by children or incapable persons unless adequately supervised by
a responsible person in order to guarantee that they can use the device in safety. Children must be supervised to
ensure that they do not play with the battery charger.
“Quick
®
” battery chargers have been designed and made for the reasons described in this user’s manual. The “Quick
®
”
Company does not accept any responsibility for direct or indirect damage caused by improper use of the equipment,
bad installation or by possible errors occurring in this manual.
OPENING OF THE BATTERY CHARGER BY UNAUTHORISED PERSONNEL MAKES THE WARRANTY VOID.
THE PACKAGE CONTAINS: battery charger - conditions of warranty - user’s manual - cable terminals (to be used for
connection to the output terminals).
F
F
