Quick QUTS2200 User manual

USER MANUAL BEDIENUNGSANLEITUNG
QUTS2200
Lötstation 90W
Soldering Station
Bräunlich GmbH
Am Heideberg 26
D-06886 Lutherstadt Wittenberg
Tel. [phone]
Fax [phone]
e-mail: [e-mail]
www.quick-tools.de

USER MANUAL BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
1. Deutsch ...............................................................................................1
1.1. Sicherheitshinweise ................................................................1
1.2. Eigenschaften..............................................................................3
1.3. Technischen Daten...................................................................3
1.4. Inbetriebnahme/Bedienung...............................................4
1.5. Menü/Einstellungen................................................................7
1.6. Temperatur kalibrieren .......................................................17
1.7. Nutzung und Wartung der Lötspitze ...........................17
1.8. Fehlermeldungen ....................................................................20
2. English.................................................................................................1
2.1. Safety Instruction.....................................................................1
2.2. Summary........................................................................................3
2.3. Characteristic ..............................................................................4
2.4. Specification.................................................................................4
2.5. Setting and Operation............................................................5
2.6. Setting Working Parameter................................................8
2.7. Temperature Calibration.....................................................17
2.8. Tip care and maintenance..................................................18
2.9. Error Messages.........................................................................18
2.10. Soldering Tips ...........................................................................19

BEDIENUNGSANLEITUNG
1
1.Deutsch
1.1.Sicherheitshinweise
Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser
Bedienungsanleitung haben folgende Bedeutung:
WARNUNG: Eine Nichtbeachtung kann möglicherweise zu
schweren Unfällen, Bränden und Verletzungen
führen. Diese sind zwingend einzuhalten!
ACHTUNG: Dessen Nichtbeachtung kann möglicherweise zur
Verletzung des Benutzers oder zu einer Beschädigung
beteiligter Objekte führen. Zu Ihrer eigenen
Sicherheit sollten Sie diese Hinweise einhalten!
HINWEIS: Beschreibt einen Vorgang, der für die jeweilige
Aufgabe wichtig ist.
WARNUNG
Wenn das Gerät eingeschaltet wird, heizt die Lötspitze
automatisch auf die zuletzt eingestellte Temperatur auf. Es
besteht an den Oberflächen Verbrennungsgefahr!
VIELEN DANK FÜR DEN KAUF EINER QUICK LÖTSTATION.
Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und
bewahren Sie diese an einem sicheren und für alle Anwender leicht
zugänglichen Ort auf.

BEDIENUNGSANLEITUNG
2
Das Gerät ist zum Löten von Weichlot mit verschiedenen
Temperaturen konzipiert. Eine abweichende Verwendung ist nicht
zulässig.
Berühren Sie während des Betriebs und unmittelbar nach dem
Ausschalten nicht die metallischen Teile an den Werkzeugen,
VORSICHT! Verbrennungsgefahr!
Nutzen Sie das Gerät nicht in der Nähe entflammbarer Stoffe und
Komponenten.
Verwenden Sie eine hitzebeständige Arbeitsunterlage und halten
Sie Ihren Arbeitsplatz sauber.
Lote, Flussmittel und erhitzte Materialien können
gesundheitsschädliche Eigenschaften entwickeln und sollten
kontrolliert abgesaugt werden. Atmen Sie diese giftigen Dämpfe
oder Gase nicht ein und sorgen Sie für ausreichende Belüftung.
Tragen Sie Schutzkleidung (Schutzhandschuhe, Schutzbrille etc.)
und verhindern Sie den Kontakt des Lötkolbens mit Haut und
Haaren oder anderen brennbaren Materialien.
Lebensmittel sind in diesem Arbeitsumfeld untersagt.
Die Verwendung für den Betrieb darf nur im trockenen
Innenbereich erfolgen, schützen Sie das Gerät vor Flüssigkeiten
und Feuchtigkeit, auch durch eventuell feuchte Hände.
Andernfalls könnten Kurzschlüsse und elektrische Schläge
ausgelöst werden.
Informieren Sie andere Personen im Arbeitsbereich, dass die
Temperatur während des Betriebs sehr hoch sein kann. Schalten
Sie das Gerät aus, sobald die Arbeit beendet ist um Gefahren zu
vermeiden.
Lassen Sie das Gerät nicht unbeaufsichtigt solange es in Betrieb
einschaltet ist.
Warten Sie nach dem Ausschalten bis die beheizten Teile die
Raumtemperatur erreicht haben, wenn Sie Teile daran anfassen
oder Teile davon wechseln möchten.

BEDIENUNGSANLEITUNG
3
1.2.Eigenschaften
Geeignet für bleihaltiges und bleifreies Löten.
Sehr geringe Aufheiz-Zeit (ca. 19s auf 350°C).
Automatische Standby-Funktion, von 5s –99min. wählbar.
Programmierbare Abschaltfunktion.
Digitale IST und SOLL-Temperaturanzeige, kalibrierbar,
passwortgeschützt.
3 vorprogrammierte Festtemperaturen (200°/320°/380°C).
2 Reinigungsmöglichkeiten, Trocken- und Viskoseschwamm.
Alarmfunktion für Temperaturfenster.
Sensor gesteuert, Echtzeitüberwachung der Temperatur an
der Lötspitze, sehr gutes Temperatur-Regel-Verhalten.
Einfaches Wechseln der Lötspitze.
Vernetzbar, bis zu 63 Stationen können über einen PC
überwacht und programmiert werden.
Lötkolben mit 1,2m flexiblem Silikonanschlusskabel.
ESD-Schutz und ESD-Testfunktion.
1.3.Technischen Daten
Anzeige
Farb-LCD-TFT
Nennleistung
90 Watt
Betriebs-Spannung
230 Volt / 50 Hz
Arbeits-Temperaturbereich
200 - 420 °C
Temperatur-Stabilität
+/- 2°C
Max. Umgebungstemperatur
40 °C
Erdungswiderstand
<2 Ω
Masse-Leck-Spannung
<2 mV
Abmessungen B-H-T
137x114x168 mm
Gewicht
2,5kg
Konformität
RoHS, CE
Technische Daten und Design können ohne vorherige Ankündigung geändert werden.

BEDIENUNGSANLEITUNG
4
1.4.Inbetriebnahme/Bedienung
ACHTUNG: Überprüfen Sie vor dem Einschalten, ob die
Betriebsspannung mit der angegebenen Spannung auf dem Typenschild
übereinstimmt!
Stellen Sie sicher, dass beim Stecken oder Ziehen des
Lötkolbenanschlusskabels die Station immer ausgeschaltet ist.
Nichtbeachten kann zur Beschädigung führen.
4.1 Ablageständer und Schwamm
Im Ablageständer befinden sich ein Viskoseschwamm und Messing-
Reinigungs-Wolle.
1. Befeuchten Sie den Schwamm mit Wasser, drücken ihn aus und
legen Sie ihn in den Ablageständer.
2. Füllen Sie etwas Wasser in das Fach für die Schwammablage.
3. Achten Sie darauf, dass der Schwamm niemals austrocknet.
1. etwas Wasser einfüllen
2. feuchten Schwamm
einlegen
Messingwolle

BEDIENUNGSANLEITUNG
5
4.2 Symbole
4.3 Anschließen
ACHTUNG: Stellen Sie sicher, dass die Station komplett
ausgeschaltet ist, bevor der Lötkolben an- oder abgesteckt wird.
Nichtbeachten kann zur Beschädigung der Lötstation führen.
1) Platzieren Sie den Lötkolben im Ablageständer.
2) Verbinden Sie die Lötkolben-Anschluss-Leitung mit der Lötstation.
Dabei auf die richtige Position achten.
3) Stecken Sie den Netzstecker in eine Schutzkontakt-Steckdose.
4) Schalten Sie die Station am Netzschalter ein.
HINWEIS: Platzieren Sie den Lötkolben immer im Ablageständer,
wenn Sie nicht damit arbeiten.
Festtemperatur-Speicherplatz
Wenn die Sonne
blinkt wird geheizt.
°C oder °F
Passwortschutz
ESD-Test
Tastenton

BEDIENUNGSANLEITUNG
6
4.4 Ein- und Ausschalten
1) An der Rückseite der Lötstation befindet sich der Netzschalter.
2) Mit der Taste POWER (3 Sekunden drücken) kann die Station ein-
oder ausgeschaltet werden.
3) Sobald der Lötkolben in die Hand genommen wird,
heizt sich die Lötspitze auf Solltemperatur auf,
alternativ können dazu die Tasten +/- genutzt
werden.

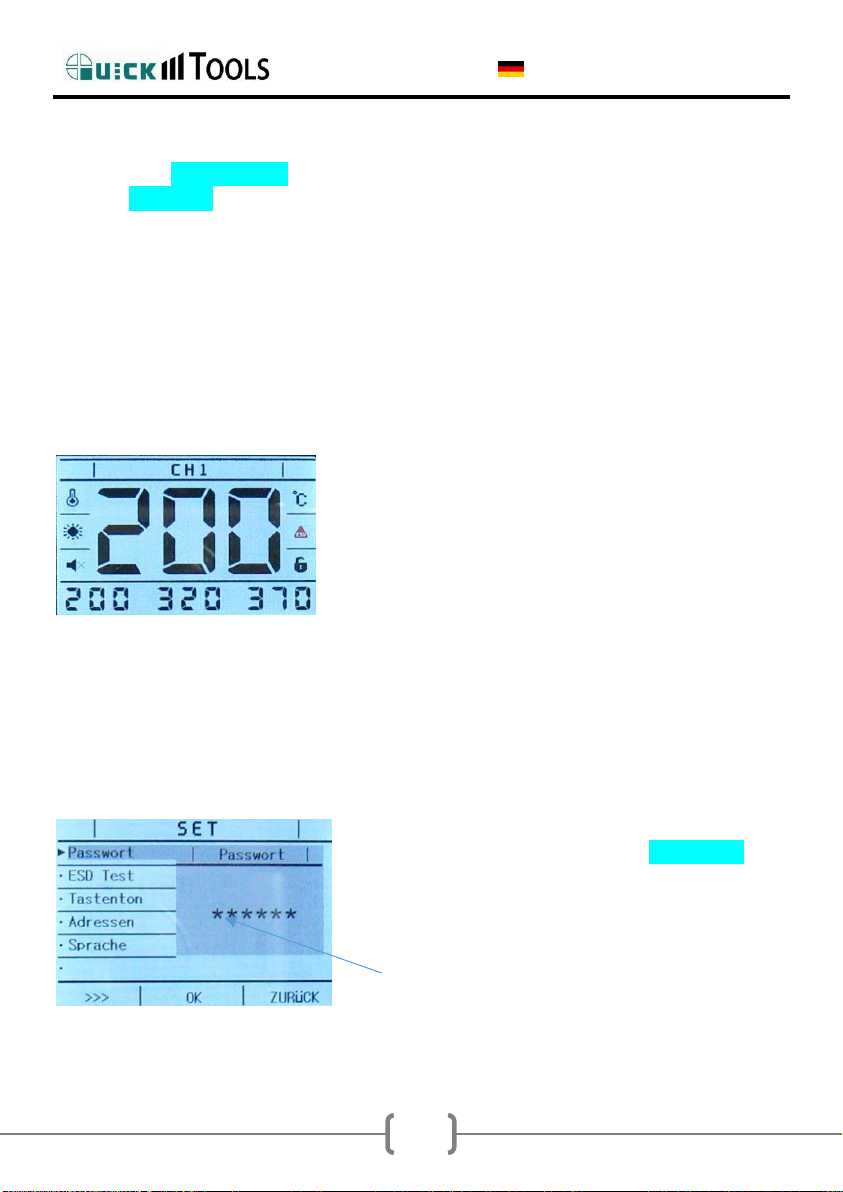

4.5 Temperatur auswählen / ändern
Es gibt 3 Speicherplätze für Fest-Temperaturen.
Fest-Temperatur-Speicher
Temperatur ändern mit den
Tasten +/-
Um eine fest gespeicherte Temperatur
auszuwählen drückt man für 2
Sekunden die Taste 1, 2 oder 3.

BEDIENUNGSANLEITUNG
7
Temperatur ändern:
oder kurz drücken: Temperatur wird um 1°C
erhöht/verringert
oder lang drücken: Temperatur wird schnell
erhöht/verringert
HINWEIS: Nach 2 Sekunden ohne Eingabe wird die angezeigte
Temperatur automatisch gespeichert! Es wird nur die aktuell angezeigte
Temperatur geändert, nicht die Fest-Temperatur. Diese kann nur über
das Menü geändert werden.
1.5.Menü/Einstellungen
1.5.1 Menü
Taste 2 und 3 gleichzeitig
drücken öffnet das Menü:

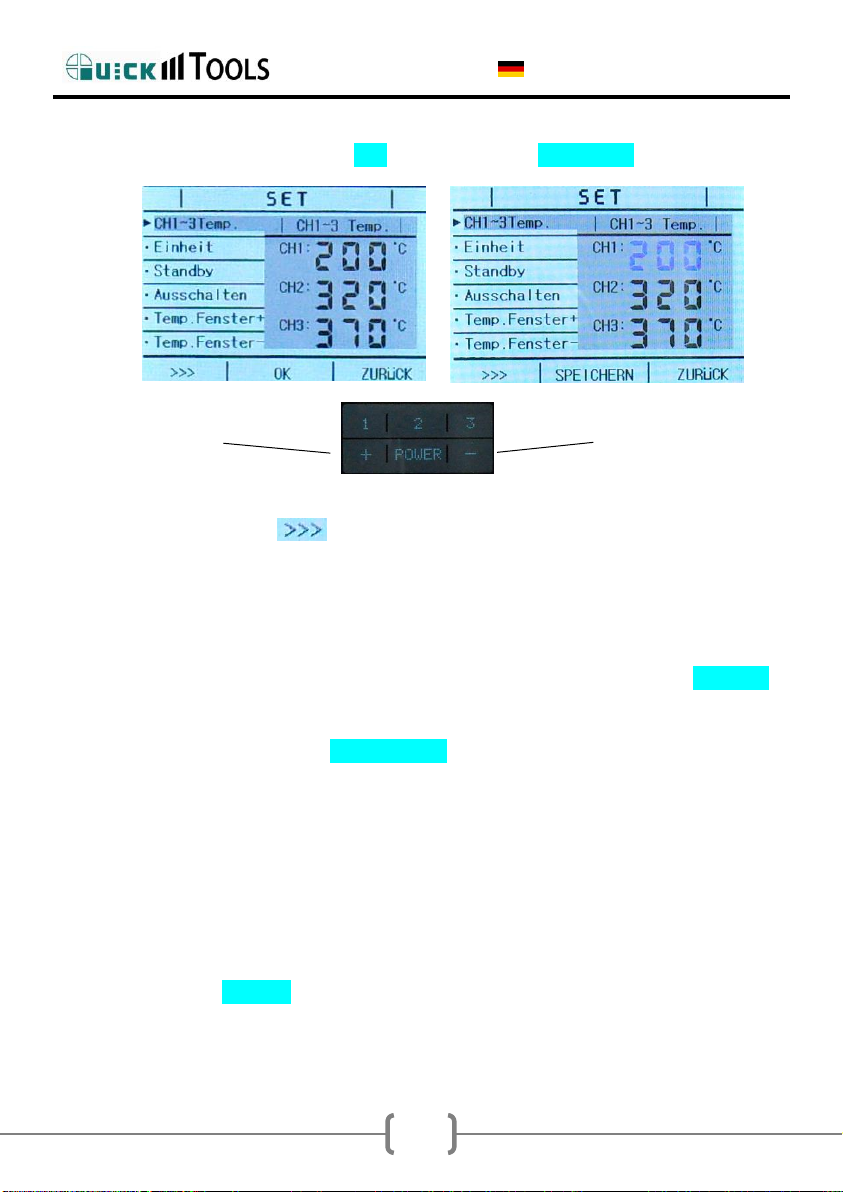

1.5.2 Fest-Temperaturen
1) Tasten 2 und 3 gleichzeitig drücken um ins Menü zu gelangen
2) Das Feld CH1-3 Temp mit der Taste oder +/- auswählen:

BEDIENUNGSANLEITUNG
8
1) Mit der Taste wechselt man zwischen CH1:200, CH2:320
oder CH3:370
2) Mit den Tasten +/- kann die markierte Temperatur(z.B.: CH:200),
wie in Abschnitt 5.4. beschrieben, geändert werden.
3) Die Temperatur wird nicht automatisch gespeichert, sondern
muss mit der Taste SPEICHERN gespeichert werden.
1.5.3 Temperatureinheit
Es besteht die Möglichkeit die Temperatur in °C oder °F anzeigen zu
lassen.
1) Taste 2 und 3 gleichzeitig drücken um ins Menü zu gelangen
2) Das Feld Einheit mit den Tasten +/- auswählen.
Mit der Taste OK markiert man CH1: 200
Temperatur
erhöhen
Temperatur
verringern

BEDIENUNGSANLEITUNG
9
Zum Speichern des Wertes drückt man zuerst OK und
danach SPEICHERN. Mit der Taste ZURÜCK wird das
Menü verlassen.
OK drücken 
3) Mit den Tasten +/- kann zwischen °C und °F gewechselt werden.
1.5.4 Standby
1) Taste 2 und 3 gleichzeitig drücken um ins Menü zu gelangen
2) Das Feld Standby mit den Tasten +/- auswählen:
OK drücken Das Feld wechselt auf
Das Feld wechselt auf EIN/AUS

BEDIENUNGSANLEITUNG
10
OK drücken 
1) Mit der Taste EIN/AUS kann die Standby-Funktion ein- und
ausgeschaltet werden.
2) Mit den Tasten +/- kann die Zeit eingestellt werden, nach der die
Station in Standby gehen soll. Die Zeit kann zwischen 5
Sekunden und 99 Minuten gewählt werden.
3) Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
HINWEIS: Die Standby-Temperatur beträgt 200°C. Ist die aktuell
eingestellte Temperatur 200°C, ändert sich die Temperatur im Standby
nicht. Im Standby wird SLEEP im Display angezeigt.

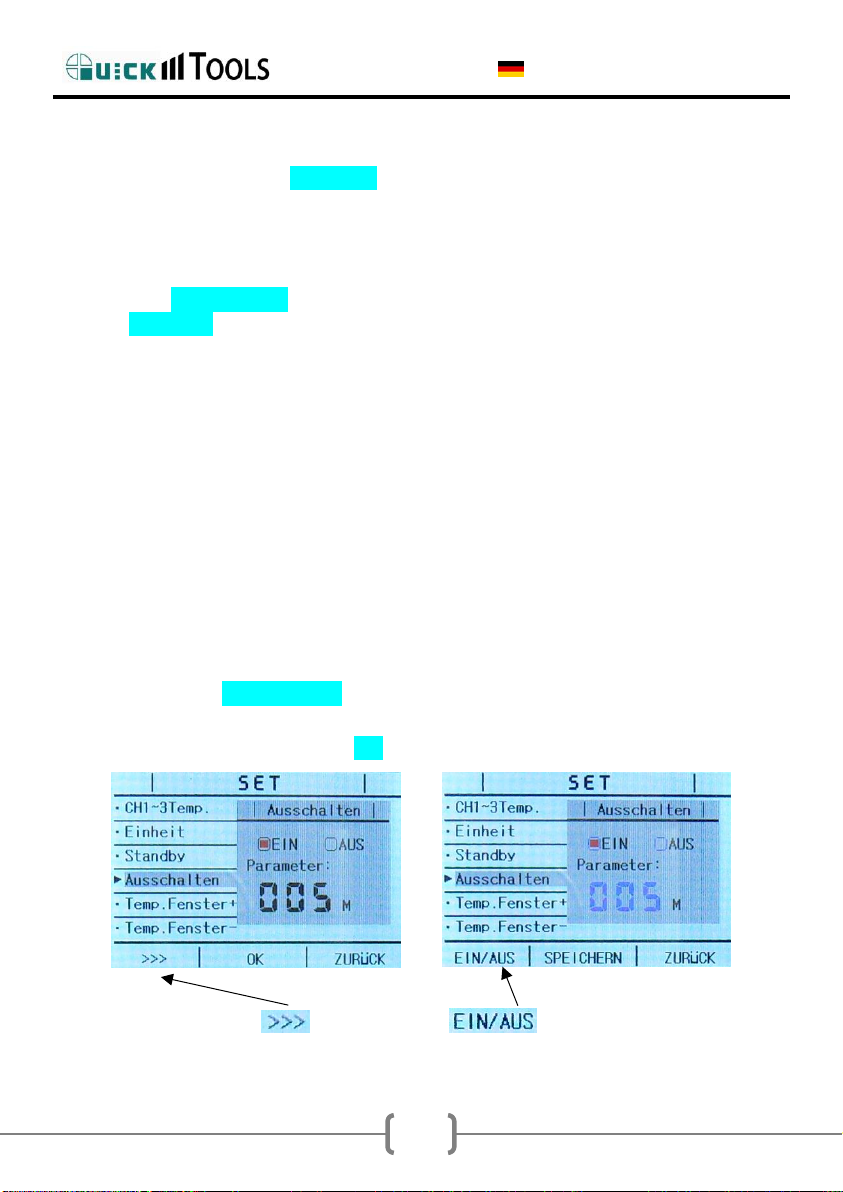

1.5.5 Ruhezustand
1) Taste 2 und 3 gleichzeitig drücken um ins Menü zu gelangen
2) Das Feld Ausschalten mit den Tasten +/- auswählen:
Das Feld wechselt auf
ON/OFF

BEDIENUNGSANLEITUNG
11
OK drücken 
1) Mit der Taste kann der Ausschalt-Timer ein- oder
ausgeschaltet werden.
2) Mit den Tasten +/- kann die Zeit eingestellt werden, nach der die
Station in den Ruhezustand gehen soll. Diese kann 1 bis 240
Minuten betragen.
3) Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
Ruhezustand bedeutet, die Station schaltet sich automatisch ab.
Sie kann mit POWER (min. 2s) wieder eingeschaltet werden.
1.5.6 Temperaturfenster
1) Taste 2 und 3 gleichzeitig drücken um ins Menü zu gelangen
2) Das Feld oder mit den Tasten
+/- auswählen:
3) Mit der Taste kann das Temperaturfenster ein- und
ausgeschaltet werden.
Das Feld wechselt auf

BEDIENUNGSANLEITUNG
12
erstes Sternchen ist markiert!
4) Wählen Sie mit den Tasten +/- wie weit die Soll-Temperatur
abweichen darf. Sie kann zwischen 2-99°C eingestellt werden.
5) Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
Wenn Temperaturabweichung von der Soll-Temperatur größer ist als hier
eingestellt ertönt ein Signalton.
1.5.7 Passwortschutz
Im Auslieferungszustand ist der
Passwortschutz nicht aktiv. Im Display wird
ein geöffnetes Schloss angezeigt. Als
Passwort ist im Auslieferungszustand
000000 hinterlegt. Dieses Passwort wird im
Menü als ****** angezeigt. Sobald dieses
Passwort geändert wird können
Änderungen(z.B. Temperatur) nur noch vorgenommen werden, wenn
vorher das korrekte Passwort eingegeben wird. Nach Änderung des
Passwortes können die(auf den Tasten 1, 2 und 3 programmierten) Fest-
Temperaturen nicht mehr ausgewählt werden. Nach jedem Aus-
/Einschalten der Station ist diese immer passwortgeschützt. Um
Änderungen vornehmen zu können muss das korrekte Passwort erneut
eingeben werden.
Taste 2 und 3 gleichzeitig drücken um ins
Menü zu gelangen. Das Feld Password mit
den Tasten +/- auswählen und mit OK
bestätigen.

BEDIENUNGSANLEITUNG
13
Wenn das erste Sternchen markiert ist kann
mit den Tasten +/- eine Ziffer zwischen 0-9
ausgewählt werden. Mit der Taste
bestätigt man die Eingabe.
Danach gibt man das neue Passwort ein und
bestätigt es mit OK.
Zur Sicherheit muss das neue Passwort
noch einmal eingegeben und mit OK
bestätigt werden.
Im Display der Lötstation wird kurz OK angezeigt. Mit ZURÜCK kann man
das Menü verlassen. Nachdem das Passwort geändert wurde ist die
Lötstation passwortgeschützt.
1.5.8 ESD-Test
Die Lötstation hat eine integrierte ESD-
Test-Funktion.
Station ist
nicht geerdet.
=ESD-Test ist
ausgeschaltet oder
Station ist geerdet.
geerdet.

BEDIENUNGSANLEITUNG
14
Taste 2 und 3 gleichzeitig drücken um ins
Menü zu gelangen. Das Feld ESD Test mit den
Tasten +/- auswählen und mit OK bestätigen.
Mit der Taste kann der ESD-Test ein- oder ausgeschaltet
werden. Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
HINWEIS: Wenn EIN ausgewählt wird und die
Erdungsleitung nicht mit der Erde verbunden
ist, wird im Arbeitsmodus ein rotes Symbol im
Display angezeigt.
1.5.9 Tastenton
Taste 2 und 3 gleichzeitig drücken um ins Menü
zu gelangen. Das Feld Tastenton mit den
Tasten +/- auswählen und OK drücken.
Das Feld wechselt auf

BEDIENUNGSANLEITUNG
15
Mit der Taste kann der
Tastenton ein-/ausgeschaltet werden. Mit
SPEICHERN werden die Einstellungen
gespeichert und mit ZURÜCK wird das
Menü verlassen.
1.5.10 Adressen
Mit der PC-Software „Solderings Manager“ können bis zu 63
Lötstationen konfiguriert und überwacht werden. In folgendem Menü
kann die entsprechende Adresse geändert werden.
Taste 2 und 3 gleichzeitig drücken um ins
Menü zu gelangen. Das Feld Adressen mit
den Tasten +/- auswählen und mit OK
bestätigen.
AdressenPasswort wird angezeigt und
das erste Sternchen ist markiert. Mit den
Tasten +/- muss eine Ziffer zwischen 0-9
ausgewählt werden. Mit der Taste
bestätigt man die Eingabe. Das
Passwort zum Ändern der Adressen
lautet: 865637
Das Feld wechselt auf

BEDIENUNGSANLEITUNG
16
Mit +/-kann jetzt die Adresse geändert
werden, im Bereich von 1-64. Mit
SPEICHERN werden die Einstellungen
gespeichert und mit ZURÜCK wird das
Menü verlassen.
1.5.11 Menüsprache
Als Menüsprache kann Deutsch oder Englisch gewählt werden.
Taste 2 und 3 gleichzeitig drücken um ins
Menü zu gelangen. Das Feld Sprache mit
den Tasten +/- auswählen und OK drücken.
Mit den Tasten +/-kann die Sprache
geändert werden. Mit SPEICHERN werden
die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
Das Feld wechselt auf

BEDIENUNGSANLEITUNG
17
Angezeigter
Wert blinkt
1.6.Temperatur kalibrieren
HINWEIS: Die Temperatur sollte nach jedem Wechsel des Griffs,
Heizelements oder der Spitze überprüft und bei Notwendigkeit kalibriert
werden.
Wir empfehlen das Messgerät Quick191AD zu verwenden.
1) Die Temperatur auf einen beliebigen Wert ein.(z.B.250°C)
2) Wenn sich die Temperatur stabilisiert hat,
Lötspitzentemperatur messen.
3) Die Tasten 1 und 3 gedrückt halten Anzeige blinkt
4) mit den Tasten +/- kann der angezeigte Wert geändert
werden. Mit ENTER wird der Wert gespeichert und die
Kalibrierung beendet.
1.7.Nutzung und Wartung der
Lötspitze

BEDIENUNGSANLEITUNG
18
7.1 Passende Lötspitze auswählen
Verwenden Sie nur originale QUICK Dauerlötspitzen. Diese sind
mehrlagig metallisch beschichtet. Mechanischer Druck oder zu
aggressive Reinigung kann diese Beschichtung beschädigen und
die Lebensdauer der Lötspitze verkürzen.
Sie können alle Lötspitzen der Serie 200 benutzen.
a) Für eine optimale Wärmeübertragung muss eine zur Lötaufgabe
passende Lötspitze ausgewählt werden. Die optimale
Spitzenbreite hat mindestens 2/3 des Durchmessers eines zu
lötenden Lötpads.
b) Wählen Sie eine Spitze, die schnell und effektiv die notwendige
Wärme übertragen kann, je kleiner der Spitzendurchmesser,
desto schlechter wird die Wärme in die Lötstelle befördert.
c) Mit einer kurzen Spitze ist die Temperaturregelung besser, da
der Sensor näher an der Lötstelle sitzt, jedoch eignet sich eine
lange oder gebogene Spitze besser für unzugängliche Lötstellen.
7.2 Lötspitze benutzen
1) Lötspitzentemperatur
Hohe Temperaturen verkürzen die Lebensdauer der
Dauerlötspitze und können Bauteile schädigen. Wählen Sie
deshalb die niedrigste mögliche Lötspitzentemperatur. Durch zu
hohe Temperatur oxidierte Lötspitzen lassen sich nicht mehr
ausreichend mit Lot benetzen (Passivität).
2) Reinigung
Aufgeheizte Lötspitzen bilden Oxide, verstärkt wird dieses durch
im Lötprozess zugeführte Chemie und Lötmetalle. Diese Oxide
können die Lötspitze beschädigen und unbrauchbar machen.
