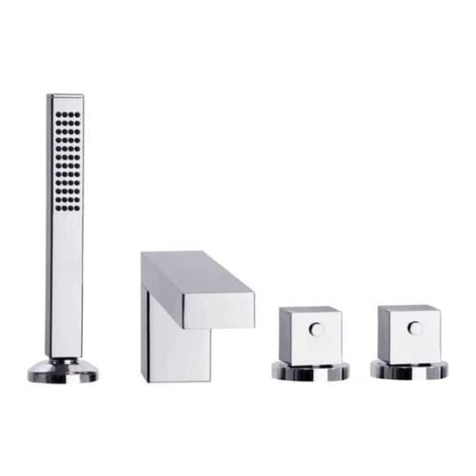

RamonSoler 4733T User manual

i
iC
H
Hot
Cold
max.28
max.350 max.350
Ø45 Ø45
Ø40
1
M15 x 1
R1/2´´
R1/2´´
234 5
6
8
16
21
R1/2´´
22
23
24
25
26
20
11
18
i i
4733T
7Ø40
9
15
14
Арт.
4733T
4733T SB
19 12
17 10
13
COD. 1793993

COD. 1793993
•ПОДКЛЮЧЕНИЕ ГИБКИХ СОЕДИНЕНИЙ 1 2 3 4 5 6
•СНИМИТЕ ГАЙКУ 8. СОРИЕНТИРУЙТЕ И УСТАНОВИТЕ КОРПУС СМЕСИТЕЛЯ 7 СОГЛАСНО ДИАГРАММЕ ,
ЗАТЯНУТЬ ВЕРХНЮЮ ГАЙКУ 8.
•ЗАТЯНУТЬ ГАЙКУ ПОД КОРПУСОМ 7. УСТАНОВИТЕ ХРОМИРОВАННУЮ КРЫШКУ 9
•ЗАКРУТИТЕ ВИНТ 10
•УСТАНОВИТЕ РУЧКУ 11 СОГЛАСНО МАРКИРОВКАМ. УСТАНОВИТЕ ВИНТ 12 НА ЗАДНЕЙ ЧАСТИ РУЧКИ
•СНЯТЬ ОГРАНИЧИТЕЛЬ 16
•СНЯТЬ ГАЙКУ 14. СОРИЕНТИРУЙТЕ И УСТАНОВИТЕ КОРПУС 13 КРАНА СОГЛАСНО ДИАГРАММЕ. ЗАТЯНУТЬ
ВЕРХНЮЮ ГАЙКУ 14.
•ЗАТЯНУТЬ ГАЙКУ ПОД КОРПУСОМ 13. УСТАНОВИТЬ ХРОМИРОВАННУЮ КРЫШКУ 15
•УСТАНОВИТЕ ОГРАНИЧИТЕЛЬ 16 СОРИЕНТИРУЙТЕ СОГЛАСНО МАРКИРОВКАМ
•УСТАНОВИТЕ ПОВОРОТНЫЙ ВИНТ 17
•УСТАНОВИТЕ РУЧКУ 18 СОРИЕНТИРУЙТЕ СОГЛАСНО МАРКИРОВКАМ. УСТАНОВИТЕ ВИНТ 19 НА ЗАДНЕЙ
ЧАСТИ РУЧКИ
•СОРИЕНТИРУЙТЕ И УСТАНОВИТЕ ИЗЛИВ 20. ОТРЕГУЛИРУЙТЕ КРЕПЛЕНИЯ 21
•ПОДСОЕДИНИТЕ ПОДВОДКУ 22.
•ОТРЕГУЛИРУЙТЕ КОРПУС СОГЛАСНО ИНСТРУКЦИЯМ 23. ЗАТЯНИТЕ ЗАДНЕЕ КРЕПЛЕНИЕ 24
•ПОДКЛЮЧЕНИЕ ГИБКОЙ ПОДВОДКИ 25. ПОДКЛЮЧЕНИЕ ДУША 26
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
i
•CONNECT FLEXIBLE CONNECTIONS 1 2 3 4 5 6
•REMOVE NUT 8. ORIENTATEAND FIT TAP BODY 7AS PER DIAGRAM .TIGHTEN TOP NUT 8.
•TIGHTEN NUT UNDER THE BODY 7. FIT CHROME COVER9
•FIT TURNING SCREW OF THE SET10
•FIT HANDLE11 ORIENTATEAS PER MARKINGS. FIT SCREW 12 ON THE BACK PART OF HANDLE
•REMOVE LIMITER 16
•REMOVE NUT 14. ORIENTATEAND FIT TAP BODY 13 AS PER DIAGRAM.TIGHTEN TOP NUT 14.
•TIGHTEN NUT UNDER THE BODY 13. FIT CHROME COVER15
•FIT LIMITER 16 CALIBRATE OR ORIENTATEAS PER MARKINGS
•FIT TURNING SCREW OF THE SET17
•FIT HANDLE18 ORIENTATEAS PER MARKINGS. FIT SCREW 19 ON THE BACK PART OFHANDLE
•ORIENTATE AND FIT SPOUT 20. ADJUST FIXING21
•CONNECT CONNECTION 22.
•ADJUST BODY AS PER INSTRUCTIONS 23. ADJUST FIXINGS UNDER THEDECK 24
•SCREW ON FLEXIBLE CONNECTION 25. CONNECT HANDSHOWER26
MOUNTINGINSTRUCTIONS
i
i
i
ООО «НОФЕР РУС» -официальный
дистрибьютор Ramon Soler в России
Москва, ул. Шумкина 26А стр4
[phone]
