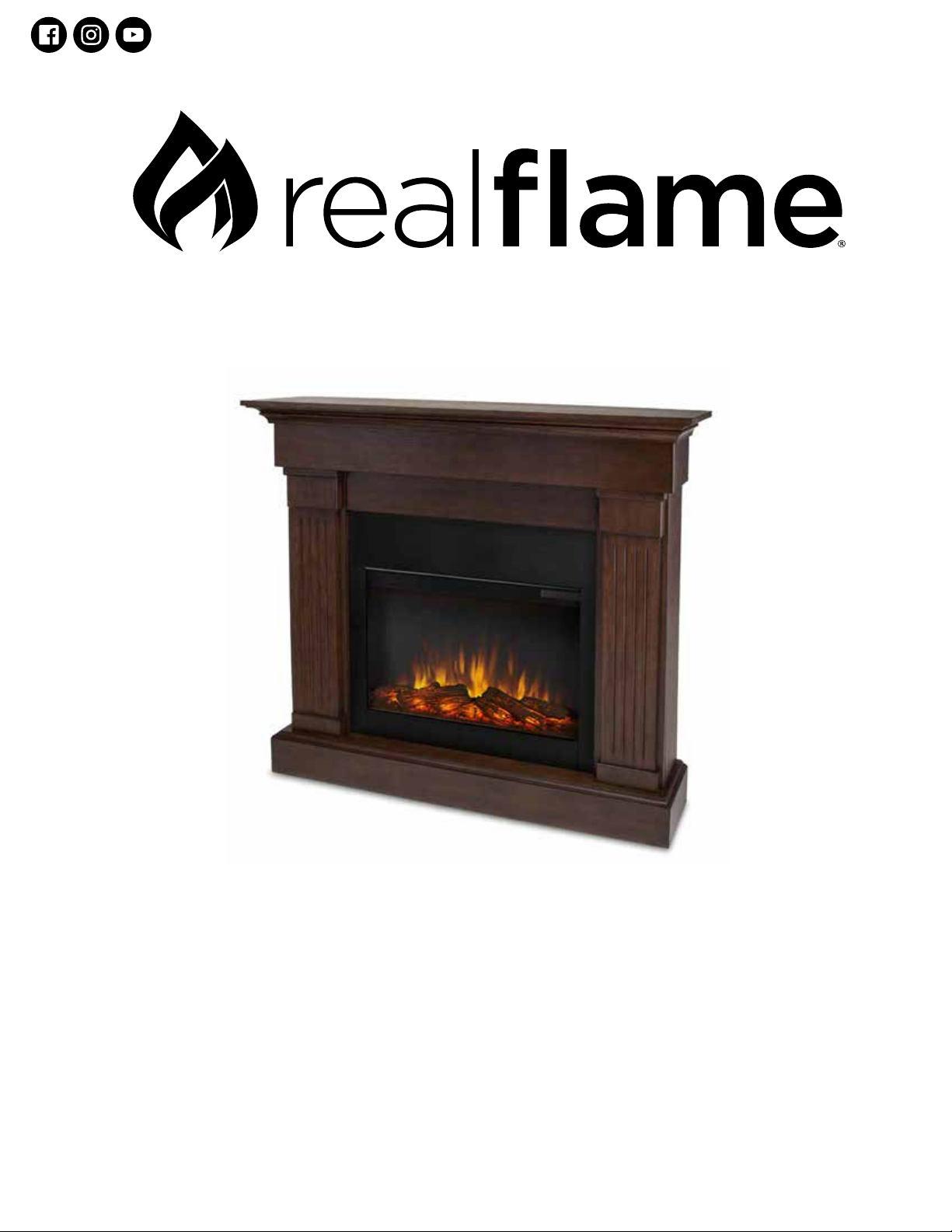

RealFlame Crawford 8020E User manual

Mantel Assembly Instructions
Model #8020E
English • Français • Español
© 2022 KSP Group, Inc. 03312022-1
LOT#______________
PO#_______________

1
23
45
6
7
8
9
10
11
12
13
Parts List - Liste de Pièces - Lista de Piezas
Nu./Nú. Description/Descripción Châtaigne Chêne/
Castaño Roble
Blanc/Cdt./
No. Description Chestnut Oak White Qty
1 Base Panel 11080020810350208
Panneau de base/ Panel de la base
2 Left Side Panel 12080020820350208
Panneau latéral gauche/Panel lateral izquierdo
3 Right Side Panel 13080020830350208
Panneau latéral droit/Panel lateral derecho
4 Left Front Panel 14080020840350208
Panneau avant gauche/Panel delantero izquierdo
5 Right Front Panel 15080020850350208
Panneau avant droit/Panel delantero derecho
6 Lower Center Panel 16080020860350208
Panneau central inférieure/Panel central inferior
7 Upper Center Panel 17080020870350208
Panneau central supérieure/Panel central superior
8 Top Panel 18080020880350208
Panneau supérieur/Panel superior
9 Right Firebox Trim 19000020890000208
Moulure droite/Reborde decorativo ered ch ragohledo
10 Left Firebox Trim 10100020801000208
Moulure gauche/Rebor eded cora eiuqziovit rd ragohledo
11 Lower Firebox Trim 11100020811000208
Moulu ededrobeR/erueiréfnier co ragohledroirefniovitar
12 Upper Firebox Trim 12100020821000208
Moulu user pé ededrobeR/erueir co ragohledroirepusovitar
13 Firebox Support 13100020831000208
Support pour le foyer/Soporte del hogar
14 Hardware Kit 80200014JW 80200014JW 1
Ensemble de quincaillerie/Kit de hardware
15 Anti-Topple Device 10032 10032 1
Dispositif Anti-Renversement/ Disposit itnAovi -Derrocar
Blanco Cantidad
2

3
1
23
45
6
7
8
9
10
11
12
13
Parts List - Liste de Pièces - Lista de Piezas
No. Description
Nu./Nú. Description/DescripciónCdt
./
1 80200101 80204801 1Base Panel
Panneau de base/ Panel de la base
2 80200102 80204802 1Left Side Panel
Panneau latéral gauche/Panel lateral izquierdo
3 80200103 80204803 1Right Side Panel
Panneau latéral droit/Panel lateral derecho
4 80200104 80204804 1Left Front Panel
Panneau avant gauche/Panel delantero izquierdo
5 80200105 80204805 1Right Front Panel
Panneau avant droit/Panel delantero derecho
6 80200106 80204806 1Lower Center Panel
Panneau central inférieure/Panel central inferior
7 80200107 80204807 1Upper Center Panel
Panneau central supérieure/Panel central superior
8 80200108 80204808 1Top Panel
Panneau supérieur/Panel superior
9 80200009 90000208 1Right Firebox Trim
Moulure droite/Reborde decorativo derecho del hogar
10 Left Firebox Trim 0100020801000208 1
Moulure gauche/Reborde decorativo izquierdo del hogar
11 Lower Firebox Trim 1100020811000208 1
Moulure inférieure/Reborde decorativo inferior del hogar
12 Upper Firebox Trim 2100020821000208 1
Moulu user périeure/Reborde deco ragohledroirepusovitar
13 Firebox Support 13100020831000208
Support pour le foyer/Soporte del hogar
14 Hardware Kit 80200014JW 80200014JW 1
Ensemble de quincaillerie/Kit de hardware
15 Anti-Topple Device 10032 1
Dispositif Anti-Renversement/ Dispositivo Anti-Derrocar
Qty
10032
Cantidad
Black
Noir/
Negro
Gray
Gris

4

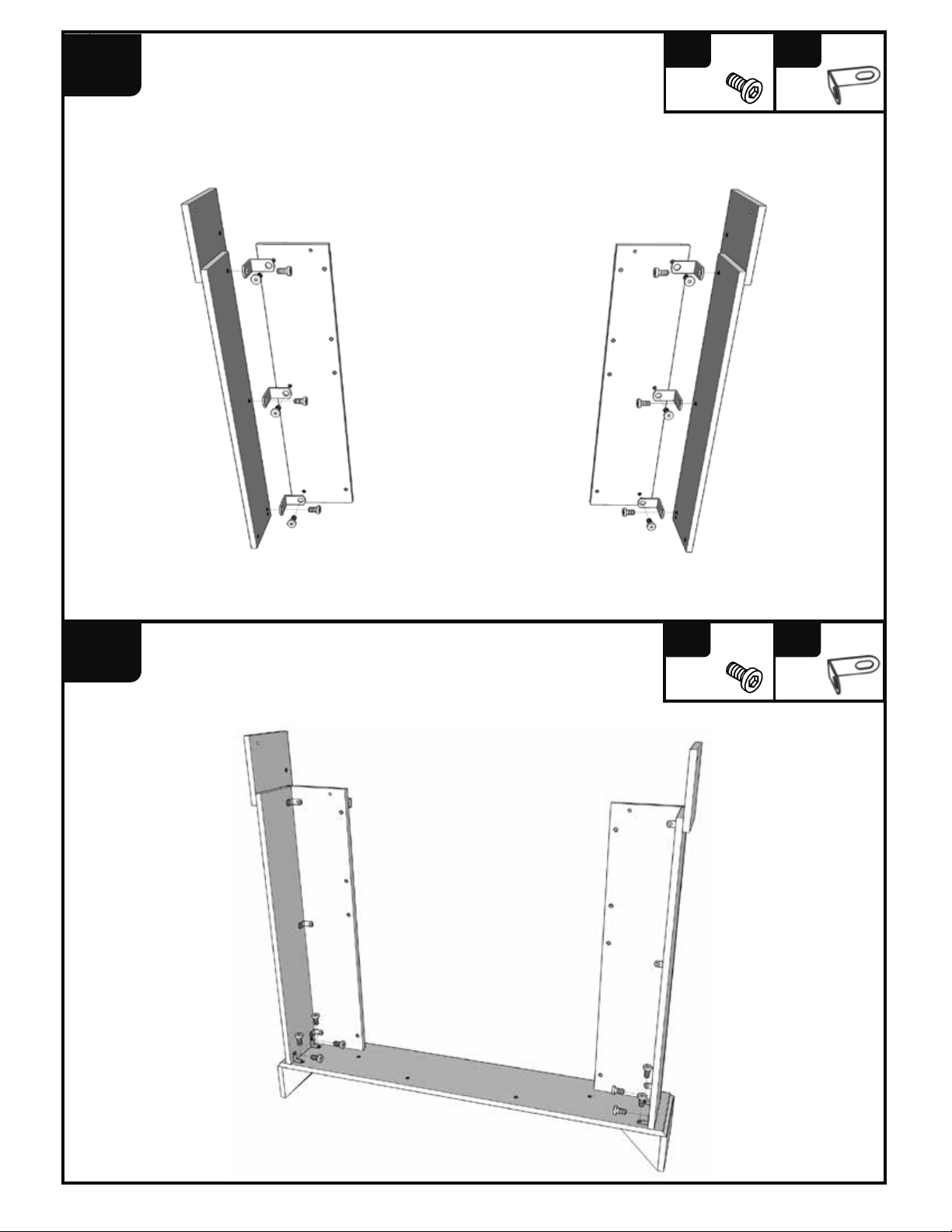

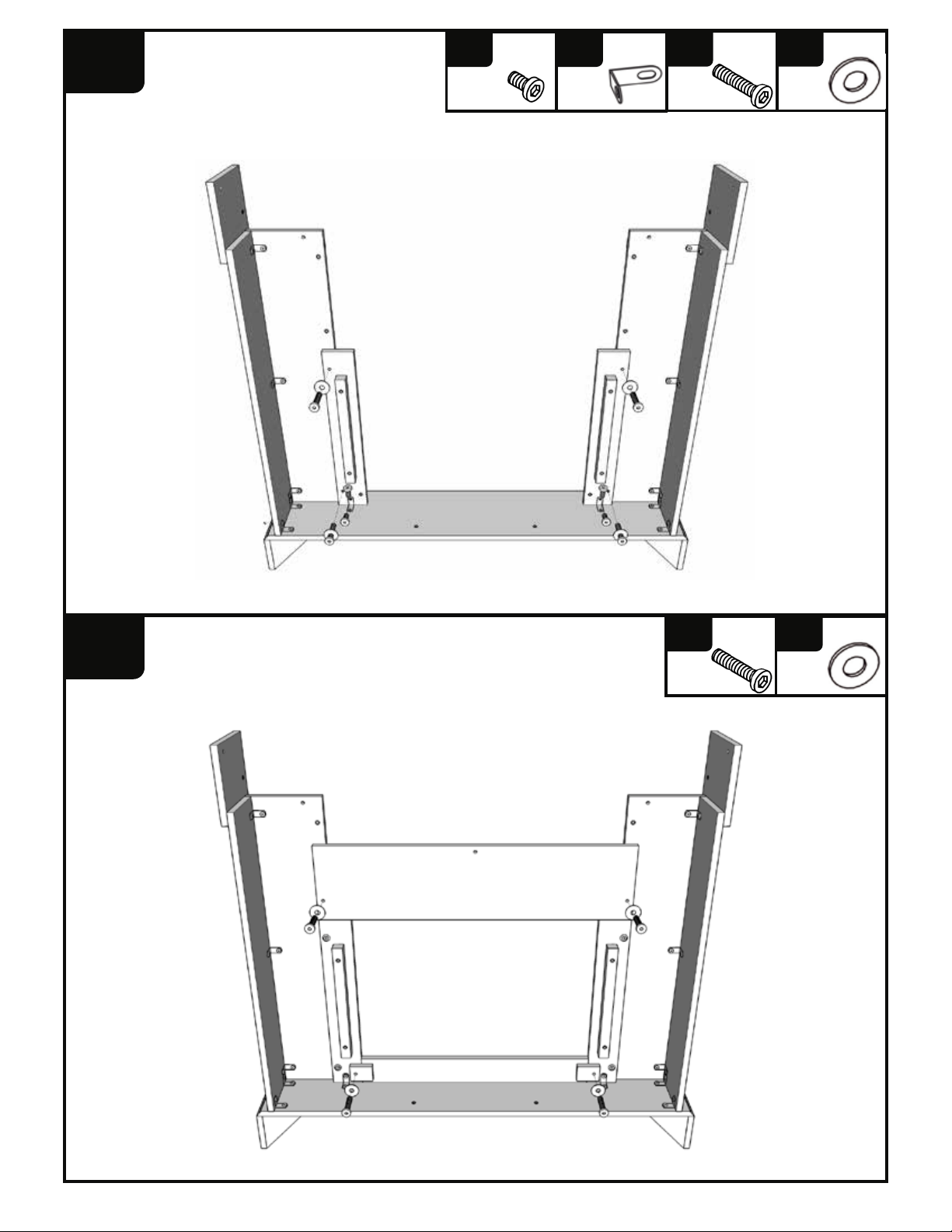

Hardware Kit-80200014JW
Quincaillerie/ Kit de Hardware
32x
16x1x
14x18x
A B C
D E
L-Bracket
Ferrure en L/ Soporte de L
Washer
Rondelle/ Arandela Allen Wrench
Clé Allen/ Llave Allen
Short Allen Screw
Vis allen courte/ Tornillo allen cort
Long Allen Screw
Longue vis allen/ Tornillo allen largo

5
3
54
2
A
A
B
1
2
4
5
3
A
BA
2
1
12x6x
A B
8x4x
A B

6
5
10
9
D
C
D
C
9 10
11
12
54
C
D
C
D
4
A
A
B1
4
3
4x4x
C D
4x2x
A B
4x4x
C D

7
54
12
6
C
D
C
D
C
D
7
4
A
A
B
523
6
5
3x3x
CD
2x2x
C D
4x2x
A B

8
A
13
32
8
C
D
D
C
C C
7
1
8
7
5x
3x
CD
4x
A

9
Wall
x2
x1
1.
x1
x1
x2
x2
x2
2. 3.
Stud
Wall
Stud

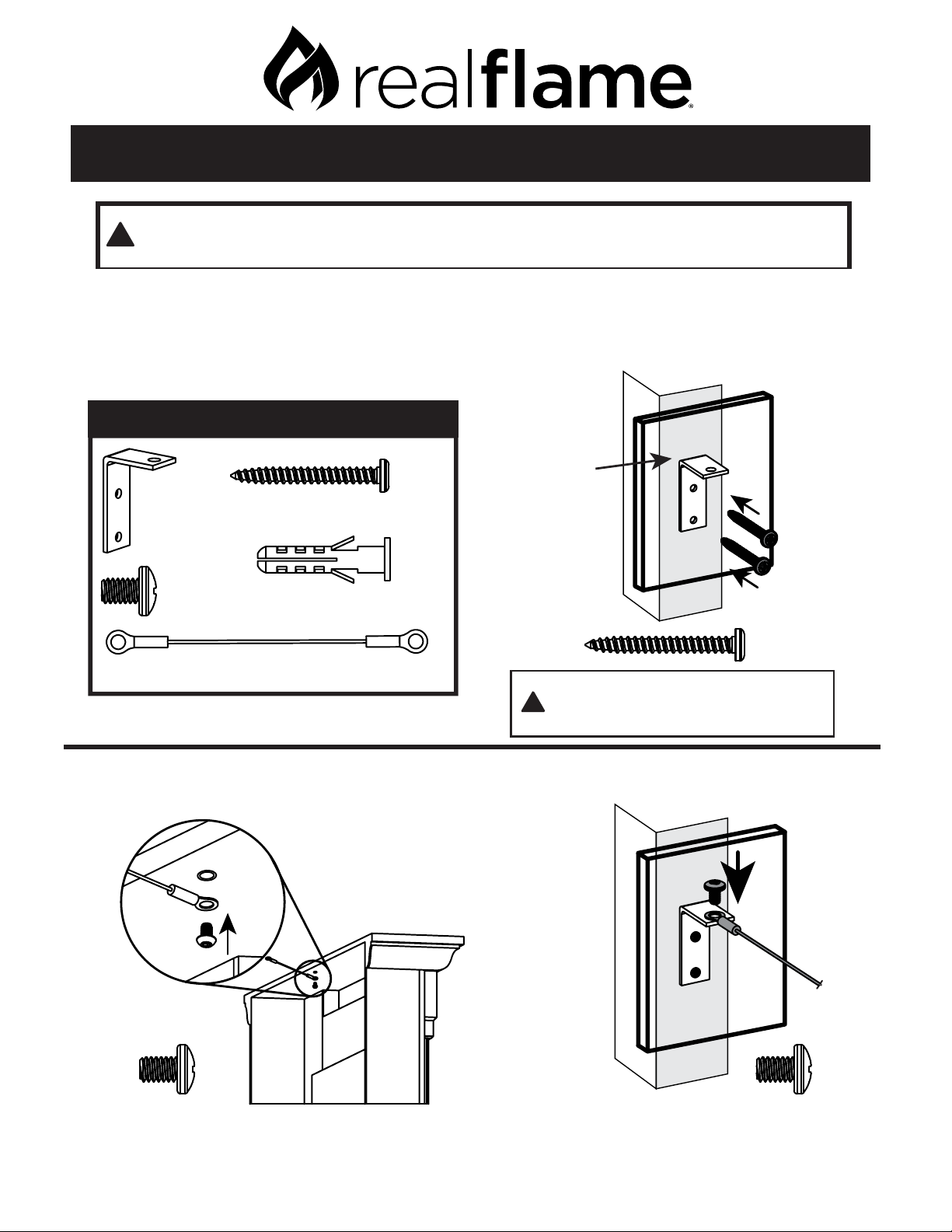

Anti-Topple Device Installation
This product is not a substitute for parental supervision. Real Flame® assumes
no responsibility or liability for improper installation or excessive loads
placed on any of the supplied components.
Note: Your mantel
may vary slightly
from the one
depicted in this
illustration.
Note: Locate
the top of this
bracket 3” below
the top of the
assembled mantel.
Follow all instructions included with your
Real Flame® mantel and firebox.
Real Flame® Customer Service: 1-800-654-1704
!CAUTION
If a stud is not accessible, use the
included drywall anchors to secure
the wall bracket.
!NOTE
Parts List - 10032
x1

10
Mur
x2
x1
1.
2. 3.
Montant
Mur
Anti-Topple Device Installation
Ce produit n'est pas un substitut à la supervision parentale. Real Flame ®
n'assume aucune responsabilité quant à une mauvaise installation ou charges
excessives sur l'un des composants fournis.
Note: Votre manteau
de la cheminée peut
varier légèrement de
celui représenté sur
cette illustration.
Note: Situer le
haut de cette
fourchette 3 "en
dessous du haut
de la cheminée
assemblé.
Lire complètement l’étiquette et toutes les
instructions du produits Real Flame®.
Real Flame ® Service à la Clientèle: 1-800-654-1704
!CAUTION
Si un montant n'est pas accessible,
utiliser les ancrages pour cloisons
sèches fournis pour fixer le
support mural.
!NOTE
Liste de Pièces - 10032
Montant
x1
x1
x2
x2
x2
x1
