RedHotDot Hot Mig 31 User manual

+270,*
redhotdot.ru
MIG/MAG and MMA welding machine
MIG/MAG und E-Hand-Schweißgerät
Сварочный аппарат МИГ/МАГ и ММА
EN 2 - 9
DE 10 - 17
RU 18 - 26

2
+270,* EN
WARNING - SAFETY RULES
GENERAL INSTRUCTIONS
Read and understand the following safety recommendations before using or servicing the
unit. Any change or servicing that is not specied in the instruction manual must not be
undertaken.
The manufacturer is not liable for any injury or damage due to non-compliance with the instructions featured in this manual.In the
event of problems or uncertainty, please consult a qualied person to handle the inspection properly.
ENVIRONMENT
This equipment must only be used for welding operations in accordance with the limits indicated on the descriptive panel and/or
in the user manual. The operator must respect the safety precautions that apply to this type of welding. In case of inedaquate or
unsafe use, the manufacturer cannot be held liable for damage or injury.
This equipment must be used and stored in a place protected from dust, acid or any other corrosive agent. Operate the machine in
an open, or well-ventilated area.
Operating temperature:
Use between -10 and +40°C (+14 and +104°F).
Store between -20 and +55°C (-4 and 131°F).
Air humidity:
Lower or equal to 50% at 40°C (104°F).
Lower or equal to 90% at 20°C (68°F).
Altitude:
Up to 1000 meters above sea level (3280 feet).
PROTECTION OF THE INDIVIDUALS
Arc welding can be dangerous and can cause serious and even fatal injuries.
Welding exposes the user to dangerous heat, arc rays, electromagnetic elds, noise, gas fumes, and electrical shocks. People wearing
pacemakers are advised to consult with their doctor before using this device.
To protect oneself as well as the other, ensure the following safety precautions are taken:
In order to protect you from burns and radiations, wear clothing without cuffs. These clothes must be insulated, dry,
reproof and in good condition, and cover the whole body.
Wear protective gloves which guarantee electrical and thermal insulation.
Use sufcient welding protective gear for the whole body: hood, gloves, jacket, trousers... (varies depending on the
application/operation). Protect the eyes during cleaning operations. Do not operate whilst wearing contact lenses.
It may be necessary to install reproof welding curtains to protect the area against arc rays, weld spatters and
sparks.
Inform the people around the working area to never look at the arc nor the molten metal, and to wear protective
clothes.
Ensure ear protection is worn by the operator if the work exceeds the authorised noise limit (the same applies to any
person in the welding area).
Stay away from moving parts (e.g. engine, fan...) with hands, hair, clothes etc...
Never remove the safety covers from the cooling unit when the machine is plugged in - The manufacturer is not
responsible for any accident or injury that happens as a result of not following these safety precautions.
The pieces that have just been welded are hot and may cause burns when manipulated. During maintenance work
on the torch or the electrode holder, you should make sure it’s cold enough and wait at least 10 minutes before any
intervention. The cooling unit must be on when using a water cooled torch in order to ensure that the liquid does
not cause any burns.
ALWAYS ensure the working area is left as safe and secure as possible to prevent damage or accidents.
WELDING FUMES AND GAS
The fumes, gases and dust produced during welding are hazardous. It is mandatory to ensure adequate ventilation
and/or extraction to keep fumes and gases away from the work area. An air fed helmet is recommended in cases
of insufcient air supply in the workplace.
Check that the air intake is in compliance with safety standards

3
EN
Care must be taken when welding in small areas, and the operator will need supervision from a safe distance. Welding certain
pieces of metal containing lead, cadmium, zinc, mercury or beryllium can be extremely toxic. The user will also need to degrease the
workpiece before welding.
Gas cylinders must be stored in an open or ventilated area. The cylinders must be in a vertical position secured to a support or trolley.
Do not weld in areas where grease or paint are stored.
FIRE AND EXPLOSIONS RISKS
Protect the entire welding area. Compressed gas containers and other inammable material must be moved to a
minimum safe distance of 11 meters.
A re extinguisher must be readily available.
Be careful of spatter and sparks, even through cracks. It can be the source of a re or an explosion.
Keep people, ammable objects and containers under pressure at a safe distance.
Welding of sealed containers or closed pipes should not be undertaken, and if opened, the operator must remove any inammable
or explosive materials (oil, petrol, gas...).
Grinding operations should not be directed towards the device itself, the power supply or any ammable materials.
GAS BOTTLE
Gas leaking from the cylinder can lead to suffocation if present in high concentrations around the work area.
Transport must be done safely: Cylinders closed and product off. Always keep cylinders in an upright position
securely chained to a xed support or trolley.
Close the bottle after any welding operation. Be wary of temperature changes or exposure to sunlight.
Cylinders should be located away from areas where they may be struck or subjected to physical damage.
Always keep gas bottles at a safe distance from arc welding or cutting operations, and any source of heat, sparks
or ames.
Be careful when opening the valve on the gas bottle, it is necessary to remove the tip of the valve and make sure
the gas meets your welding requirements.
ELECTRIC SAFETY
The machine must be connected to an earthed electrical supply. Use the recommended fuse size.
An electrical discharge can directly or indirectly cause serious or deadly accidents.
Do not touch any live part of the machine (inside or outside) when it is plugged in (Torches, earth cable, cables, electrodes) because
they are connected to the welding circuit.
Before opening the device, it is imperative to disconnect it from the mains and wait 2 minutes, so that all the capacitors are discharged.
Do not touch the torch or electrode holder and earth clamp at the same time.
Damaged cables and torches must be changed by a qualied and skilled professional. Make sure that the cable cross section is
adequate with the usage (extensions and welding cables). Always wear dry clothes in good condition, in order to be insulated from
the electrical circuit. Wear insulating shoes, regardless of the environment in which you work in.
EMC CLASSIFICATION
These Class A devices are not intended to be used on a residential site where the electric current is supplied by the
public network, with a low voltage power supply. There may be potential difculties in ensuring electromagnetic
compatibility on these sites, because of the interferences, as well as radio frequencies.
This equipment complies with EN 61000-3-12, provided that the power of the short-circuit Ssc is equal to or
greater than 1.18 MVA at the interface between the machine and the mains power network. It is the responsibility
of the installer or user of the equipment to ensure if necessary by consulting the operator of the mains electricity,
that the equipment is only connected to a power supply where the power of short-circuit ssc is equal to or greater
than 1.18 MVA.
This equipment complies with the CEI 61000-3-11 standard.
ELECTROMAGNETIC INTERFERENCES
The electric currents owing through a conductor cause electrical and magnetic elds (EMF). The welding current
generates an EMF eld around the welding circuit and the welding equipment.
+270,*

4
EN
The EMF elds may disrupt some medical implants, such as pacemakers. Protection measures should be taken for people wearing
medical implants. For example, access restrictions for passers-by or an individual risk evaluation for the welders.
All welders should take the following precautions in order to minimise exposure to the electromagnetic elds (EMF) generated by the
welding circuit::
• position the welding cables together – if possible, attach them;
• keep your head and torso as far as possible from the welding circuit;
• never enroll the cables around your body;
• never position your body between the welding cables. Hold both welding cables on the same side of your body;
• connect the earth clamp as close as possible to the area being welded;
• do not work too close to, do not lean and do not sit on the welding machine
• do not weld when you’re carrying the welding machine or its wire feeder.
People wearing pacemakers are advised to consult their doctor before using this device.
Exposure to electromagnetic elds while welding may have other health effects which are not yet known.
RECOMMANDATIONS TO ASSES THE AREA AND WELDING INSTALLATION
Overview
The user is responsible for installing and using the arc welding equipment in accordance with the manufacturer’s instructions. If
electromagnetic disturbances are detected, it is the responsibility of the user of the arc welding equipment to resolve the situation
with the manufacturer’s technical assistance. In some cases, this remedial action may be as simple as earthing the welding circuit.
In other cases, it may be necessary to construct an electromagnetic shield around the welding power source and around the entire
piece by tting input lters. In all cases, electromagnetic interferences must be reduced until they are no longer bothersome.
Welding area assessment
Before installing the machine, the user must evaluate the possible electromagnetic problems that may arise in the area where the
installation is planned.
In particular, it should consider the following:
a) the presence of other power cables (power supply cables, telephone cables, command cable, etc...)above, below and on the sides
of the arc welding machine.
b) television transmitters and receivers ;
c) computers and other hardware;
d) critical safety equipment such as industrial machine protections;
e) the health and safety of the people in the area such as people with pacemakers or hearing aids;
f) calibration and measuring equipment
g) the isolation of the equipment from other machinery.
The user will have to make sure that the devices and equipments that are in the same room are compatible with each other. This
may require extra precautions;
h) make sure of the exact hour when the welding and/or other operations will take place.
The surface of the area to be considered around the device depends on the the building’s structure and other activities that take place
there. The area taken in consideration can be larger than the limits determined by the companies.
Welding area assessment
Besides the welding area, the assessment of the arc welding systems intallation itself can be used to identify and resolve cases of
disturbances. The assessment of emissions must include in situ measurements as specied in Article 10 of CISPR 11: 2009. In situ
measurements can also be used to conrm the effectiveness of mitigation measures.
RECOMMENDATION ON METHODS OF ELECTROMAGNETIC EMISSIONS REDUCTION
a. National power grid : The arc welding machine must be connected to the national power grid in accordance with the manufacturer’s
recommendation. If interferences occur, it may be necessary to take additional preventive measures such as the ltering of the power
suplly network. Consideration should be given to shielding the power supply cable in a metal conduit. It is necessary to ensure the
shielding’s electrical continuity along the cable’s entire length. The shielding should be connected to the welding current’s source to
ensure good electrical contact between the conduct and the casing of the welding current source.
b. Maintenance of the arc welding equipment : The arc welding machine should be be submitted to a routine maintenance
check according to the manufacturer’s recommendations. All accesses, service doors and covers should be closed and properly locked
when the arc welding equipment is on. The arc welding equipment must not be modied in any way, except for the changes and
settings outlined in the manufacturer’s instructions. The spark gap of the arc start and arc stabilization devices must be adjusted and
maintained according to the manufacturer’s recommendations.
c. Welding cables : Cables must be as short as possible, close to each other and close to the ground, if not on the ground.
d. Electrical bonding : consideration shoud be given to bonding all metal objects in the surrounding area. However, metal objects
connected to the workpiece increase the risk of electric shock if the operator touches both these metal elements and the electrode.
It is necessary to insulate the operator from such metal objects.
+270,*

5
EN
e. Earthing of the welded part : When the part is not earthed - due to electrical safety reasons or because of its size and its
location (which is the case with ship hulls or metallic building structures), the earthing of the part can, in some cases but not
systematically, reduce emissions It is preferable to avoid the earthing of parts that could increase the risk of injury to the users or
damage other electrical equipment. If necessary, it is appropriate that the earthing of the part is done directly, but in some countries
that do not allow such a direct connection, it is appropriate that the connection is made with a capacitor selected according to national
regulations.
f. Protection and plating : The selective protection and plating of other cables and devices in the area can reduce perturbation
issues. The protection of the entire welding area can be considered for specic situations.
TRANSPORT AND TRANSIT OF THE WELDING MACHINE
Do not use the cables or torch to move the machine. The welding equipment must be moved in an upright position.
Do not place/carry the unit over people or objects.
Never lift the machine while there is a gas cylinder on the support shelf. A clear path is available when moving the item.
The removal of the wire reel from the machine is recommended before undertaking any lifting operation.
Stray welding currents/voltages may destroy earth conductors, damage electrical equipment or cause components to
warm up which may cause a re.
- All welding connections must be rmly secured, check regularly !
- Check that the metal piece xation is strong and without any electrical problems !
- Attach or hang all the electrically conductive elements,such as the trolley in order to insulate them.
- Do not place any electrical equipment such as drills on top of the welding machine without insulating them !
- Always place welding torches or electrodes holders on an insulated surface when they’re not in use !
EQUIPMENT INSTALLATION
• Put the machine on the oor (maximum incline of 10°.)
• Ensure the work area has sufcient ventillation for welding, and that there is easy access to the control panel.
• The machine must not be used in an area with conductive metal dusts.
• The machine must be placed in a sheltered area away from rain or direct sunlight.
• The machine protection level is IP21, which means :
- Protection against acess to dangerous parts from solid bodies of a ≥12.5mm diameter and,
- Protection against vertically falling drops.
The power cables, extensions and welding cables must be fully uncoiled to prevent overheating.
The manufacturer does not incur any responsability regarding damages to both objects and persons that result
from an incorrect and/or dangerous use of the machine.
MAINTENANCE / RECOMMENDATIONS
• Maintenance should only be carried out by a qualied person. Annual maintenance is recommended.
• Ensure the machine is unplugged from the mains, and wait for two minutes before carrying out maintenance
work. DANGER High Voltage and Currents inside the machine.
• Remove the casing 2 or 3 times a year to remove any excess dust. Take this opportunity to have the electrical
connections checked by a qualied person, with an insulated tool.
• Regularly check the condition of the power supply cable. If the power cable is damaged, it must be replaced
by the manufacturer, its after sales service or an equally qualied person.
• Ensure the ventilation holes of the device are not blocked to allow adequate air circulation.
• Do not use this equipment to thaw pipes, to charge batteries, or to start any engine.
INSTALLATION – PRODUCT OPERATION
Only qualied personnel authorized by the manufacturer should perform the installation of the cutting equipment. During set up, the
operator must ensure that the machine is unplugged. Connecting generators in a series or a parallel circuit is forbidden.
DESCRIPTION
Thank you for chosing this machine. To get the best use from your machine, please read the following carefully :
The HOT MIG range are semi-automatic MIG/MAG, MMA and ux cored wire welding stations. They are manual settings ma-
chine, with the help of the table printed on the product. They are recommended for welding steel, stainless steel and aluminium.
+270,*

6
EN
POWER SUPPLY
The HOT MIG 31 is tted with a 16A socket type EN 60309-1 which must be connected to a three-phase 400V (50 - 60 Hz)
power supply tted with four wires and one earthed neutral.
The absorbed effective current (I1eff) is displayed on the machine, for optimal use. Check that the power supply and its protection
(fuse and/or circuit breaker) are compatible with the current needed by the machine. In some countries, it may be necessary to
change the plug to allow the use at maximum settings.
While under intensive use (superior to the duty cycle) the thermal protection can activate, in that case, the arc switches off and the
thermal protection indicator switches on.
USE WITH EXTENSION CABLES
All extension cables must have an adequate size and section, relative to the machine’s voltage.
Use an extension that complies with national safety regulations.
Input Voltage Section of extension cable
HOT MIG 31 400 V - 3~ 2.5 mm²
DEVICE PRESENTATION (FIG. I)
1- Reel support 7- Earth clamp connector
2- Back cable support 8- Torch support
3- Digital displays 9- Gas connector
4- Adjustement of welding settings 10- On/off switch
5- European standard torch connection 11- Power supply cable
6- Polarity reversal cable 12- Bottle support (max 1 x 4m3bottles)
13- Plug 36V DC for gas preheater
CONTROL BOARD MMI (FIG. VI)
1- Overheat/Overcurrent indicator 7- MIG function indicator
2- Voltage display 8- 2T/4T function switch button
3- Current and wire speed display 9- MIG/MMA switch button
4- Current indicator 10- Welding arc dynamic adjustment
5- Wire speed indicator 11- Wire speed adjustment (MIG) / current setting adjustment (MMA)
6- MMA function indicator 12- Voltage setting adjustment
SWITCHING ON
The ON/OFF switch is located at the back of the machine. Turn the switch on the «I» position to start the generator. This switch
must not be turned off (to «O») while welding.
SEMI-AUTOMATIC FOR STEEL/STAINLESS STEEL (MAG MODE)
Set the voltage output and the wire speed according to the thickness of the weld piece, following the instructions/ recommenda-
tions printed on the front of the machine (g. VII).
The HOT MIG 31 can weld Steel wire 0.6/1.2 mm, and Stainless Steel of 0.9/1.2 mm.
The products are tted to work with 0.8 mm steel wire (roller Ø 0.8/1.0). The contact tube, the groove of the roller and the sleeve
of the torch are all compatible with 0.8 mm wire. Should you wish to weld 0.6 wire, use a torch of maximum 3 m long. The contact
tip must be changed (g. II-A) as well as the wire feeder’s roller that must be replaced by an optional reference (042339) with a
0.6 diameter groove. In this case, the position in such a way to observe 0.6.
For use with Steel, the gas recommendation is argon + CO2. (Ar+CO2). The proportion of CO2 required will vary depending on
the use. For Stainless Steel, use the combination of 2% CO2. If welding using pure CO2 protection gas, you should connect a gas
preheater on the gas bottle (Gys reference 041998 for a 230 V version). You may also use a standard 36 V preheater module that
can be connected to the 36V power supply plug located nearby the soldering wire reel behind the lateral door (g. I-13). Note that
this 36V DC power supply is also compatible with 36 V AC preheaters. For other specic gas requirements, please contact your gas
distributor. The gas ow in steel is between 8 and 12 liters / minute depending on the environment.
SEMI-AUTOMATIC WELDING FOR ALUMINIUM (MIG MODE)
Set the voltage output and the wire speed according to the thickness of the weld piece, following the instructions/ recommenda-
tions printed on the front of the machine (g. VII).
The HOT MIG 31 can be equipped to weld with aluminium wire Ø 0.8 and 1.0 mm (g. II-B).
For use with aluminium, the gas requirement is pure argon (Ar). For the specic gas requirements please contact your distributor.
The gas ow in Aluminium is between 15 and 25 Litres/minute depending on the environment, and the experience of the welder.
Below are the differences between welding with Steel and Aluminium :
+270,*

7
EN
- Specic rollers are needed for welding with Aluminium.
- Adjust the pressure of the drive rolls to prevent the wire being crushed.
- Only use a capilliary tube for welding with Steel or Stainless Steel.
- Use a special Aluminium Torch with a teon sheath to reduce friction.
DO NOT cut the sheath close to the joint, it is used to guide the wire from the the rollers.
- Contact Tube : Use a special aluminium contact tube specic to the diameter of wire being used.
GASLESS WIRE WELDING
Set the voltage output and the wire speed according to the thickness of the weld piece, following the instructions/ recommenda-
tions printed on the front of the machine (g VII).
The HOT MIG 31 can weld gasless wire to 0.9 to 1.2 mm, if the polarity is reversed (g. III) respecting a maximum pressure
of 5Nm. For parameters of use, please refer to the instructions indicated on page 66. Welding gasless wire with a standard nozzle
can lead to overheating and deterioration of the torch. It is recommended to use a “No Gas” nozzle (ref. 041868), or remove the
genuine nozzle (g. III).
MIG / MAG SETTINGS PANEL
CONNECTION AND RECOMMENDATIONS
• Connect the earth clamp on the positive (+) or negative (-) terminal depending on the wire type (in general on the -) .
MODE SELECTION AND SETTINGS
Press the left button to select MIG/MAG welding and press the right button to choose the trigger modes : 2T or 4T
(trigger
modes only available on MIG Mode) .
1. Setting the welding voltage :
Adjust the welding voltage using the voltage setting knob depending on
the work to be carried out. The voltage setpoint is indicated on the left side
display.
2. Setting the wire speed :
Adjust the wire speed using the central knob depending on the work to
be carried out. The speed setpoint is indicated on the central side display.
3. Inductance settings :
Adjust the inductance level using the inductance setting knob , a relative
value from MIN to MAX. The lower the inductance level, the harder and more
guiding the arc. The higher the inductance and the softer the arc with little
splatter.
I N V
E
R
T
E
R
T
E
C
H
N O
L
O
G
Y
MIG
m/min
V
V
2T 4TMMA MIG
Ø 2.5
Ø 2
Ø 4
Ø 5
+
–
+
–
MIG MIG
Ø 3.2
M
A
X
M
I
N
2
345
6
7
MMA
M
I
N
M
A
X

inductance
A
The black areas are not useful for this mode.
Set the voltage output and the wire speed according to the thickness of the weld piece, following the instructions/ recommenda-
tions printed on the front of the machine (g VII).
REEL AND TORCH ASSEMBLY (FIG. IV)
This product takes Ø 200/300 mm wire reel (ecological).
• Remove the contact tube and its support (g. D), and the nozzle (g. E) from the torch.
Fig A :
• Open the door of the machine.
• Place the reel on the drive pin (3) of the reel support.
• Adjust the reel brake (4) to avoid reel movement tangling the wire when the welding stops. Be careful not to tighten
too much - the reel must rotate without straining the motor.
Fig B :
• The drive rollers included have 2 grooves (0.8 and 1.0). For 0.8mm steel wire, use the V shaped groove.
• For ux cored wire, remove and reverse the roller to use the 0.9mm groove.
• For 0.8mm aluminium wire, remove and replace the roll with a model specically designed for aluminium with a U shaped groove
(not included).
Fig C :
To select the adjustment of the drive rollers.
• Loosen the drive roller knob (3) as far as possible and insert the wire, tighten the knob again slightly.
• Start the motor by pressing the trigger of the torch.
+270,*

8
EN
• Tighten the knob whilst pressing the trigger until the wire starts to move.
ATTENTION: When welding with Aluminium, use the minimum possible pressure to avoid crushing the wire.
• Leave about 5cm of wire out of the torch, then put the contact tube (g. D), and the nozzle (g. E) adapted to the wire to be
used at the extremity.
GAS CONNECTION
- Connect the manometer (owmeter) to the gas bottle if needed, then connect the gas hose to the gas connector. To avoid gas
leak, use collars supplied in the accessories box.
- Make sure the gas bottle hold in place respecting chain fastening cf. g. V.
- Set the gas ow by adjusting the dial located on the pressure regulator.
NB : to help facilitate the adjustment of the gas ow, operate the drive rollers by pressing the trigger of the torch (ensure that the
drive roller is completely loose so the wire is not fed through). Maximum gas pressure 0.5 MPa (5 bars). This procedure does not
apply to «Gasless» welding mode.
RISK OF INJURY DUE TO MOVING PARTS
The wire feeders contain moving parts that may catch hand, hair, clothes or tools which can lead to injuries! Take
extra care.
• Do not lay a hand to swivel or moving components or parts to the drive!
• Ensure that the housing covers or protective covers remain closed during operation!
• Do not wear gloves when feeding the wire through or changing reel.

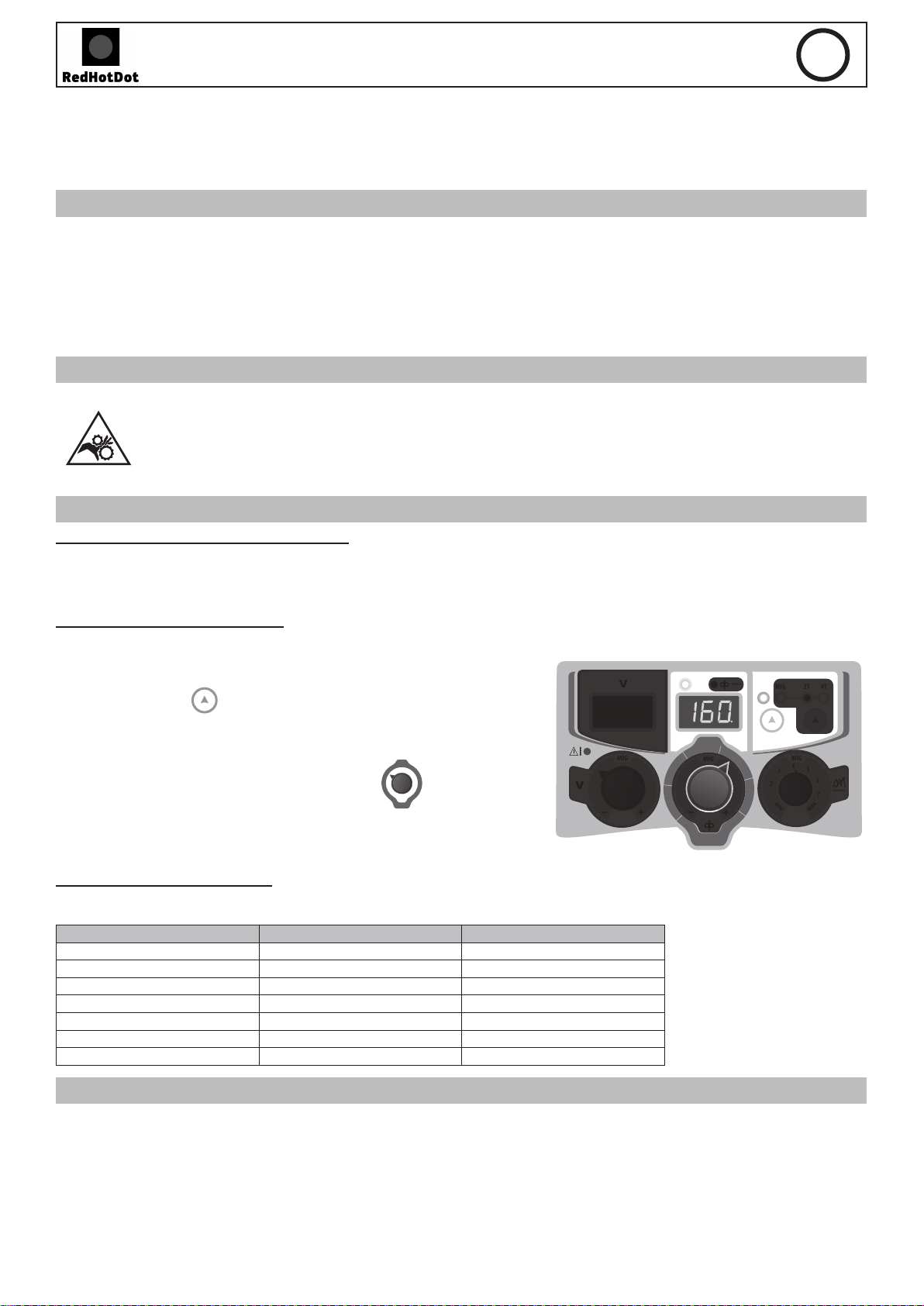

MMA SETTINGS PANEL
CONNECTIONS AND RECOMMENDATIONS
• Connect the cables, electrode holder and earth clamp in the connectors,
• Respect the welding polarities and intensities indicated on the electrodes boxes,
• Remove the electrode from the electrode holder when the machine is not in use.
MODE SELECTION AND SETTING
Press the left button to select MMA welding.
Setting the welding current :
Adjust the welding current using the central knob depending on the
work to be carried out. The current setpoint is indicated on the central side
display.
I
N
V
E
R
T
E
R
T
E
C
H
N
O
L
O
G
Y
MIG
m/min
V
V
2T 4TMMA MIG
Ø 2.5
Ø 2
Ø 4
Ø 5
+
–
+
–
MIG MIG
Ø 3.2
M
A
X
M
I
N
2
345
6
7
MMA
M
I
N
M
A
X

inductance
A
The black areas are not useful for this mode.
WELDING CURRENT SETTINGS
The following settings concern the current range that may be used depending on the electrode’s type and diameter. These ranges are
quite large as they depend on the application and the welding position.
Ø electrode (mm) Rutile E6013 (A) Basic E7018 (A)
1.6 30-60 30-55
2.0 50-70 50-80
2.5 60-100 80-110
3.15 80-150 90-140
4.0 100-200 125-210
5 150-290 200-260
6.3 200-385 220-340
ELECTRODE WELDING
• The reverse polarity cable must be disconnected in MMA (stick welding) mode in order to connect the electrode holder and earth
clamp. Connect the electrode holder and earth clamp as indicated on the electrode packaging.
• Respect the basic rules of welding.
• This device has 1 feature specic to Inverter machines :
- Anti-Sticking: Enables easy removal of the electrode from the metal. The anti-sticking feature, after its start, requires approxima-
tely a 3 seconds delay before resuming normal welding operations.
+270,*

9
EN
ADVICE & THERMAL PROTECTION
This device is equipped with a ventilator regulated by the inside temperature. When the machine’s thermal protection is activated,
it will not deliver any current. Yellow light (g. VI-1) will turn on until the temperature of the machine has returned to normal.
• Do not block/cover the ventillation holes, ensure free ow of air.
• Whilst in thermal protection mode leave the machine plugged into the mains after welding to allow it to cool.
General observations :
• Always respect the basic rules of welding.
• Always work in an adequately ventillated area.
• Do not work on a damp surface.
• In order to avoid gas leak, use collarleak, use collars supplied in the accessories box.
- Make sure the gas bottle hold in place respecting chain fastening cf. g. V.
- Set the gas ow by adjusting the dial located on the pressure regulator.
TROUBLESHOOTING
SYMPTOMS POSSIBLE CAUSES REMEDIES
The welding wire speed is not constant.
Debris is blocking up the opening. Clean out the contact batch or change it and replace the anti-adherence product.
Ref. 041806.
The wire skids in the rollers.
• Control the roller pressure or replace it.
• Wire diameter non-compatible with
roller.
• Covering wire guide in the torch
non-compatible.
The wire-feeder motor doesn’t operate.
Reel or roller brake too tight. Release the brake and rollers.
Electrical supply problem. Check that the power switch is in the
«On» position.
Bad wire feeding.
Covering wire guide dirty or damaged. Clean or replace
The drive roller is too loose Tighten the drive roller knob
Reel brake too tight Release the brake
No welding current
Bad connection to the main supply Check the mains connection and look if the plug is fed by 400 V (3PH) power
socket.
Bad earth connection. Check the earth cable (connection and
clamp condition).
Torch trigger inoperative. Check the torch trigger / replace torch
The wire jams (after the rollers)
Guide wire sheath crushed. Check the sheath and torch body.
Wire jammed in the torch Clean or replace.
No capillary tube. Check the presence of capillary tube.
Wire speed too fast Reduce the wire speed
The welding bead is porous
The gas ow rate is not sufcient. Adjust ow range 15 to 20 L / min.
Clean the working metal.
Gas bottle empty. Replace it.
Gas quality unsatisfactory. Replace it.
Air ow or wind inuence. Prevent drafts, protect welding area.
Gas nozzle dirty. Clean or replace the gas nozzle.
Poor quality wire. Use suitable WIRE for MIG-MAG welding.
Surface to weld in bad condtion. (rust,
etc…) Clean the metal before welding.
Very important ashing particules.
Arc voltage too low or too high. See welding settings.
Bad earth connection. Adjust the earth cable for a better
connection.
Insufcient gas ow. Adjust the gas ow.
No gas ow at the end of the torch. Bad gas connection.
Check the gas connection at the welding
machine.
Check the gas regulator and the
solenoid valves.
+270,*

10
DE
WARNHINWEISE - SICHERHEITSVORSCHRIFTEN
ALLGEMEINEANWEISUNG
Diese Anweisungen müssen vor dem Einsatz des Gerätes gelesen und richtig verstanden
werden. Nehen Sie nur die in der Anleitung beschriebenen Veränderungen und Wartun-
gen vor.
Der Hersteller haftet nicht für Personen- oder Sachschäden jeglicher Art, die auf eine nicht konforme Benutzung entgegen den
Anweisungen in diesem Handbuch zurückzuführen sind. Bei mangelnden Wissen zum Umgang muss eine Fachperson zum richtigen
Umgang mit der Anlage konsultiert werden.
UMFELD
Diese Anlage darf nur für Schweißarbeiten innerhalb des auf dem Typenschild und/oder im Handbuch angegeben begrenzten Rahmen
benutzt werden. Die Sicherheitsanweisungen sind zu beachten. Im Falle eines zweckwidrigen oder gefährlichen Gebrauchs über-
nimmt der Hersteller keine Haftung. Das Gerät muss in einem Raum benutzt werden, der frei ist von Staub, Säure, entzündbarem
Gas oder anderen korrosiven Substanzen. Das gleiche gilt für seine Lagerung. Eine ausreichende Luftzirkulation beim Gebrauch ist
sicherzustellen.
Temperaturbereich:Gebrauch zwischen -10 und +40 °C (+14 und +104 °F).
Lagerung zwischen -20 und +55 °C (-4 und 131 °F).
Luftfeuchtigkeit: Unter oder bis einschließlich 50 % bei 40 °C (104 °F).
Unter oder bis einschließlich 90 % bei 20 °C (68 °F).
Höhe: Bis zu 1000 m über Meeresspiegel (3280 Fuß).
INDIVIDUELLER SCHUTZ UND SCHUTZ FÜR ANDERE
Lichtbogenschweißen kann gefährlich sein und ernsthafte, sogar tötliche Verletzungen verursachen. Während des Schweißens ist
die Person einer gefährlichen Hitzequelle, Lichtbogenstrahlung, Magnetfeldern (Achtung beim Tragen von Schrittmachern), Elektro-
schockrisiken, Lärm und Gasausströmungen ausgesetzt. Um sich und andere richtig zu schützen, sind die folgenden Sicherheit-
sanweisungen zu befolgen:
Zum Schutz vor Verbrennungen und Strahlungen ist die richtige Kleidung zu tragen, die den gesamten Körper
abdeckt: ohne Aufschlag, isolierend, trocken, unentzündbar und in gutem Zustand.
Handschuhe tragen, die die elektrische und thermische Isolierung sicherstellen.
Schweißschutz und/oder Schweißschutzhaube mit ausreichend hohem Schutzniveau tragen (je nach Anwendung ver-
schieden). Bei Reinigungstätigkeiten die Augen schützen. Insbesondere Kontaktlinsen sind zu untersagen. Zur Absi-
cherung des Schweißbereiches gegen Lichtbogen, Spritzern und glühenden Abfallstoffen kann es manchmal notwen-
dig sein, die Bereiche durch unentammbare Vorhänge abzugrenzen. Die
Personen im Schweißbereich sind zu informieren, dass sie weder in die Lichtbogenstrahlung noch auf die glühenden
Schweißstücke starren, und dass sie angemessene Schutzkleidung tragen.
Schutzhelm gegen den Lärm tragen, falls das Schweißverfahren einen Lärmpegel erreichen sollte, der die zugelas-
sene Grenze übersteigt.
Mit Händen, Haaren und Kleidern Abstand zu beweglichen Teilen (Ventilator) halten. Niemals die Schutzvorrichtun-
gen des Kühlaggregats entfernen, wenn die Schweißstromquelle unter Spannung steht. Der Hersteller übernimmt
im Falle eines Unfalls keine Haftung.
Die gerade geschweißten Werkstücke sind heiß und können bei der Handhabung Verbrennungen verursachen. Vor
jeder Wartung des Brenners oder des Elektrodenhalters ist zu überprüfen, ob diese kalt genug sind, was nach min-
destens 10 Minuten Wartezeit der Fall sein sollte. Das Kühlaggregat muss bei Einsatz eines wassergekühlten Bren-
ners eingeschaltet sein, um sicherzustellen, dass die Flüssigkeit keine Verbrennungen verursachen kann. Für den
Schutz von Personen und Sachen ist es wichtig, den Arbeitsbereich vor dem Verlassen abzusichern.
SCHWEISSRAUCH UND GAS
Beim Schweißen entstehender Rauch, Gas und Staub sind gesundheitsschädlich. Eine ausreichende Lüftung ist
vorzusehen, in manchen Fällen ist eine Luftzufuhr erforderlich. Im Falle einer unzureichender Belüftung kann eine
Frischluftmaske eine Lösung sein. Efzienz der Luftzufuhr gemäß Sicherheitsnormen überprüfen.
Achtung, auch in kleineren Bereichen ist zur Überwachung des Schweißprozesses ein Sicherheitsabstand einzuhalten. Außerdem
kann das Schweißen von gewissen Stoffen schädlich sein, insbesondere, wenn sie Blei, Cadmium, Zink, Merkur oder sogar
Beryllium enthalten. Die Werkstücke sind vor dem Schweißen zu entfetten. Die Flaschen müssen in offenen oder gut gelüfteten
Bereichen gelagert werden. Sie müssen in vertikaler Position stehen und mit Halterungen oder auf einem Laufwagen befestigt sein.
Das Schweißen in der Nähe von Fett oder Farbe ist zu untersagen.
+270,*

11
DE
BRAND- UND EXPLOSIONSGEFAHR
Schweißbereich komplett absichern, entammbare Stoffe in mindestens 11 Meter Entfernung aufbewahren.
Eine Brandschutzausrüstung muss in der Nähe der Schweißarbeiten vorhanden sein.
Vorsicht vor Spritzern von heißen Substanzen oder Funkensprühungen, sogar durch Risse hindurch. Sie können eine Brand- oder
Explosionsursache sein. Ausreichenden Sicherheitsabstand einhalten für Personen, brennbare Gegenstände und unter Druck
stehende Behälter. Das Schweißen in Containern oder geschlossenen Röhren ist zu untersagen. Sollten diese offen sein, sind sie
zu entleeren von allen brennbaren oder explosiven Substanzen (Öl, Treibstoff, Gasrückstände, ...). Schleifvorgänge dürfen nicht zur
Schweißstromquelle oder zu den entzündbaren Stoffen hin ausgerichtet sein.
GASFLASCHE
Aus den Flaschen strömendes Gas kann bei hoher Konzentration eine Erstickungsquelle im Schweißbereich
darstellen (gut lüften). Der Transport hat mit allen Sicherheitsvorkehrungen zu geschehen: geschlossene
Flaschen und abgeschaltete Schweißstromquelle. Flaschen müssen vertikal gelagert und durch Ständer befestigt
werden, um das Risiko des Umkippens zu begrenzen. Flasche zwischen zwei Arbeitsvorgängen wieder schließen.
Vorsicht vor Temperaturschwankungen und Sonneneinstrahlung. Die Flasche darf nicht in Berührung mit einer
Flamme, Lichtbogen, Brenner, Masseklemme oder irgendeiner anderen Wärme- oder Glühquelle kommen.
Darauf achten, dass Flaschen von elektrischen und Schweißstromkreisen ferngehalten werden und sie niemals
unter Druck verschweißen. Vorsicht beimr Öffnen des Gasventils an der Flasche. Der Armaturenkopf ist auf Abstand
zu halten. Das benutzte Gas muss für die Schweißung geeignet sein.
ELEKTRISCHE SICHERHEIT
Das Gerät darf nur an einem Anschluss mit vorschriftsmäßig angeschlossenem Schutzleiter betrieben werden. Die
in der abgebildeten Tabelle empfohlenen Sicherungsgrößen sind zu verwenden. Eine elektrische Entladung kann die
direkte oder indirekte Ursache für einen ernsten, sogar tödlichen Unfall sein.
Niemals spannungsführende Teile berühren, sowohl innerhalb als auch außerhalb der unter Spannung stehenden Stromquelle (Brenner,
Zangen, Kabel, Elektroden); denn diese sind an den Schweißstromkreis angeschlossen. Vor dem Öffnen der Schweißstromquelle
muss diese für mindestens zwei Minuten vom Stromnetz getrennt werden, damit sich alle Kondensatoren entladen können. Nicht
gleichzeitig Brenner oder Elektrodenhalter und Masseklemme berühren. Darauf achten, dass Kabel und Brenner, wenn sie beschädigt
sind, durch qualiziertes und geschultes Personal ausgetauscht werden. Die Größe des Kabelquerschnitts richtet sich nach der
jeweiligen Anwendung. Ausschließlich trockene und gut erhaltene Kleidung tragen, um sich vom Schweißstromkreis zu isolieren.
Isolierendes Schuhwerk tragen, unabhängig vom Arbeitsumfeld.
GERÄTEKLASSIFIZIERUNG
Geräte der Klasse A sind nicht für den Gebrauch in Wohngebieten mit Versorgung durch das öffentliche
Niederspannungsnetz geeignet. Aufgrund von leitungsgebundenen Störaussendungen sowie Störstrahlungen im
Radiofrequenzbereich kann es zu Schwierigkeiten hinsichtlich der elektromechanischen Verträglichkeit in diesen
Gebieten kommen.
Das Gerät entspricht der IEC 61000-3-12, sofern die Kurzschlussleistung Ssc höher oder gleich 1,18 MVA
an der Übergabestelle zwischen Benutzerspannung und dem öffentlichen Energieversorgungsnetz ist. Der
Benutzer des Gerätes ist dafür verantwortlich, gegebenenfalls den Versorgungsnetzbetreiber befragen, dass das
Gerät ausschließlich an einer Stromversorgung mit einer Kurzschlussleistung Ssc über oder gleich 1,18 MVA
angeschlossen ist.
Das Gerät entspricht der IEC 61000-3-11.
ELEKTROMAGNETISCHE FELDER
Elektrischer Strom verursacht beim Durchuss durch einen Leiter elektrische und magnetische Felder (EMF). Der
Schweißstrom produziert ein elektromagnetisches Feld um den Schweißstromkreis und um das Schweißgerät
herum.
Die elektromagnetischen Felder EMF können sich störend auf bestimmte medizinische Implantate auswirken, z.B. Herzschrittmacher.
Schutzmaßnahmen für Personen mit medizinischen Implantaten müssen getroffen werden. Zum Beispiel, Zugangsbeschränkungen
für Passanten oder eine individuelle Risikobewertung für die Schweißer.
Wie folgt vorgehen, um die Wirkung elektromagnetische Feldern, die vom Schweißstromkreis ausgehen, zu minimieren:
• Kabel zusammen verlegen und mit Kabelbindern befestigen, wenn möglich;
• sich so weit wie möglich mit Kopf und Brustkorb vom Schweißstrom entfernt halten;
• Schweißkabel niemals um den Körper wickeln;
+270,*

12
DE
• den Körper nicht zwischen die Schweißkabel bringen;
• Massekabel am Werkstück so nahe wie möglich zum Schweißbereich anschließen
• nicht neben der Schweißstromquelle arbeiten, sich nicht darauf setzen oder anlehnen;
• nicht schweißen beim Transport der Schweißstromquelle oder des Drahtvorschubmotor.
Personen mit einem Herzschrittmacher müssen vor der Benutzung des Gerätes einen Arzt konsultieren.
Elektromagnetischen Feldern beim Schweißen können weitere, noch nicht bekannte Auswirkungen auf die Ge-
sundheit haben.
EMPFEHLUNGEN ZUR AUSWERTUNG DES SCHWEISSBEREICHS UND DER SCHWEISSANLAGE
Allgemeines
Anweisungen des Herstellers haftet der Benutzer für die Anlage und den Gebrauch des Lichtbogenschweißgerätes. Falls
elektromagnetische Störungen festgestellt werden, obliegt es dem Betreiber des Lichtbogenschweißgerätes die Situation mit
technischer Unterstützung des Herstellers zu lösen. In manchen Fällen kann die Korrekturmaßnahme einfach sein wie z.B. die
Erdung des Schweißstromkreises. In anderen Fällen kann es erforderlich sein, eine elektromagnetische Abschirmung, um die
Schweißstromquelle und den gesamten Raum herum zu errichten, mit Montage von Eingangsltern. Auf jeden Fall müssen die
elektromagnetischen Störungen soweit reduziert werden, bis sie nicht mehr beeinträchtigend wirken.
Bewertung des Schweißbereichs
Vor Installation eines Lichtbogenschweißgerätes muss der Benutzer die potentiellen elektromagnetischen Probleme im Umfeld
bewerten. Folgendes ist zu beachten:
a) gibt es über, unter und seitlich des Lichtbogenschweißgerätes weitere Netz-, Steuer-, Signal- und Telefonleitungen;
b) Radio- und Fernsehempfänger bzw. Radio- und Fernsehsender;
c) Computer und andere Steuergeräte;
d) kritische Sicherheitsgeräte, wie z.B. Schutz von Industrieapparaten
e) Gesundheit von Personenin der Nähe, zum Beispiel mit Herzschrittmachern oder Hörgeräten;
f) benutztes Material für die Kalibrierung und Messung;
g) Imunität gegenüber anderen Materialien in der Umgebung.
Der Benutzer muss sich vergewissern, dass die anderen Materialien, die in der Umgebung benutzt werden, kompatibel sind. Das kann
zusätzliche Schutzmaßnahmen erforderlich machen;
h) Tageszeit, wann das Schweißen oder die anderen Tätigkeiten auszuführen sind.
Die Größe des zu berücksichtigenden Umfelds ist abhängig von der Gebäudestruktur und den anderen Tätigkeiten, die dort stattnden.
Das Umfeld kann sich über den Bereich der Anlage hinaus weiter erstrecken.
Bewertung der Schweißanlage
Abgesehen von der Auswertung des Bereiches kann die Bewertung der Lichtbogenschweißanlagen dazu dienen, die Störfälle zu
ermitteln und zu lösen. Es ist ratsam, dass die Auswertung der Emissionen die Maßnahmen vor Ort einschließt, wie vorgeschrieben
in Artikel 10, CISPR 11:2009. Die Maßnahmen vor Ort können auch ermöglichen, die Wirksamkeit der Abschwächungsmaßnahmen
zu bestätigen.
EMPFEHLUNGEN ZUR VERMINDERUNG ELEKTROMECHANISCHER FELDER
a. Öffentliches Stromversorgungsnetz: Das Lichtbogenschweißgerät an das öffentliche Versorgungsnetz gemäß den
Herstellerempfehlungen anschliessen. Falls Interferenzen entstehen, können zusätzliche Vorbeugemaßnahmen notwendig sein wie
Filterung des öffentlichen Versorgungsnetzes. Die Netzleitung des Lichtbogenschweißgerätes in einem metallischen Schutzrohr oder
vergleichbarem dauerhaft abschirmen. Die Abschirmung über die gesamte Leitungslänge sicherstellen. Die Abschirmung sollte mit in
den Potentialausgleich einbezogenen werden.
b. Wartung des Lichtbogenschweißgerätes: Das Lichtbogenschweißgerät regelmäßig warten, unter Beachtung der Empfehlungen
des Herstellers. Alle Anschlussstellen, Serviceklappen und Hauben müssen im Betrieb geschlossen und korrekt verriegelt sein. Das
Lichbogenschweißgerät darf, bis auf in der Gebrauchsanweisungen beschriebenen Änderungen und Einstellungen, nicht verändert
werden.
c. Schweißkabel: Die Kabel sollten so kurz wie möglich sein, dicht nebeneinander, in Bodennähe oder auf dem Boden verlegt.
d. Potentialausgleich: Alle metallischen Gegenstände des Umfelds sollten mit in den Potentialausgleich einbezogen werden.
Metallische Gegenstände, die an Werkstück angeschlossen sind, erhöhen für den Benutzer das Risiko eines elektrischen Schlags, wenn
er gleichzeitig die metallischen Stücke und die Elektrode berührt. Der Benutzer sollte sich von solchen metallischen Gegenständen
isolieren.
e. Erdung des Werkstücks: Wenn das Werkstück aus Gründen der elektrischen Sicherheit, oder aufgrund seiner Abmessungen
und seines Standortes nicht geerdet werden kann, z.B. bei Schiffsrümpfen oder bei Metallgerüsten von Gebäuden, kann eine
Erdung des Werkstücks - in gewissen Fällen und nicht systematisch - die Emissionen vermindern. Das Erden von Werkstücken
sollte vermieden werden, wenn diese die Verletzungsgefahr für die Benutzer erhöhen oder weiteres elektrisches Material beschädigt
werden kann. Falls notwendig, sollte die Erdung des Werkstücks direkt erfolgen. In einigen Ländern ist der direkte Erdanschluss
nicht zugelassen, in diesem Fall sollte der Anschluss über einen für das jeweilige Land geeigneten und zugelassenen Kondensator
erfolgen.
f. Schutz und Abschirmung: Der selektive Schutz und die Abschirmung von anderen Kabeln und Geräten in der Umgebung können
die Störprobleme begrenzen. Der Schutz der gesamten Schweißzone kann für spezielle Anwendungen in Betracht gezogen werden.
+270,*

13
DE
TRANSPORT UND TRANSIT DER SCHWEISSSTROMQUELLE
Die Kabel oder den Brenner nicht verwenden, um die Schweißstromquelle zu bewegen. Sie darf nur aufrecht stehend
t r a n s p o r t i e r t w e r d e n . D i e S t r o m q u e l l e n i c h t ü b e r P e r s o n e n o d e r G e g e n s t ä n d e h i n w e g h e b e n .
Niemals Gasasche und Stromquelle gleichzeitig anheben. Die Vorschriften für den Transport sind unterschiedlich.
Schweißstreuströme können Schutzleiter, elektrische Geräte oder Installationen beschädigen und durch eine Überhitzung
einen Brand verursachen.
- Alle Schweißverbindungen müssen fest verbunden sein, und regelmäßig überprüft werden!
- Das Gerät muss stabil befestigt und frei von elektrischen Problemen sein!
- Alle elektrisch leitfähigen Teile der Schweißstromquelle, wie Gehäuse, Fahrwagen und Hebevorrichtungen festbinden oder aufhängen,
damit sie isoliert sind!
- Keine weiteren Gerätschaften wie Bohrer, Schleifvorrichtungen usw. auf die Schweißstromquelle, Fahrwagen oder Hebevorrichtungen
legen ohne sie vorher zu isolieren!
- Schweißbrenner oder Elektrodenhalter immer auf eine isolierte Fläche abstellen, wenn sie nicht benutzt werden.
GERÄTEINSTALLATION
• Schweißstromquelle auf einen Untergrund mit höchstens 10° Neigung stellen.
• Für ausreichende Belüftung der Schweißstromquelle und den Zugriff auf die Kontrollen sorgen.
• Nicht in einer Umgebung mit metallischen, leitfähigen Staubpartikeln benutzen.
• Die Schweißstromquelle muss vor Schlagregen geschützt und darf nicht direkt der Sonne ausgesetzt sein.
• Das Gerät erfüllt die Schutzklasse IP21:
- Schutz vor Eindringen von gefährlichen Festkörperpartikeln mit Durchmesser von > 12,5 mm
- Schutz vor vertikalem Wassertropfen
Die Kabel für Netzanschluss, Verlängerung und das Schweißen müssen vollständig abgerollt sein, um jegliche Überhitzung zu
vermeiden.
Der Hersteller übernimmt keine Haftung für Beschädigungen, die durch falschen und gefährlichen Gebrauch des
Gerätes von Personen und Gegenständen verursacht wurden.
WARTUNG / HINWEISE
• Die Wartung darf nur von einer qualizierten Person durchgeführt werden. Eine jährliche Wartung wird
empfohlen.
• Stromversorgung durch Herausziehen des Steckers unterbrechen. Zwei Minuten warten, bevor mit der Arbeit
begonnen wird. Im Innenbereich sind die Spannungen und Stromstärken hoch und gefährlich.
• Regelmäßig das Gehäuseoberteil abnehmen und entstauben. Dabei den Halt der elektrischen Verbindungen
mit einem isolierten Werkzeug durch eine qualizierte Person überprüfen
• Zustand der Netzleitungs regelmäßig kontrollieren. Ist diese beschädigt, muss sie vom Hersteller, seinem
Kundenservice oder einer anderen qualizierten Fachkraft ausgetauscht werden.
• Belüftungsöffnungen der Schweißstromquelle für die Luftzufuhr und -abfuhr frei lassen.
INSTALLATION - PRODUKTFUNKTION
Nur vom Hersteller geschultes und erfahrenes Fachpersonal ist zur Durchführung der Installation befugt. Vor Installation ist
sicherzustellen, dass der Generator vom Netz abgeklemmt ist.
BESCHREIBUNG
Danke für Ihre Wahl! Für ein Höchstmaß an Zufriedenheit mit Ihrem Gerät lesen Sie bitte aufmerksam das Folgende:
Die Geräte der Baureihe HOT MIG sind halbautomatische Inverter MIG/MAG, Fülldraht- und E-Hand-Schweißgeräte. Sie haben
eine manuelle Einstellung mit der zugehörigen Justiertabelle auf den Geräten. Sie sind geeigent zum Schweißen von Stahl, Edels-
tahl und Aluminium.
STROMVERSORGUNG
Das HOT MIG 31 wird mit einem 400V/16-A-Stecker, Typ EN 60309-1 (3P+N+PE) geliefert. Es muss an eine dreiphasige 400V
(50-60 Hz) Versorgung mit vorschriftsmäßig angeschlossenem Schutzleiter angeschlossen werden. Der maximal aufgenommene
Effektivstrom (I1eff) Gerät angegeben. Überprüfen Sie, ob die Versorgung und deren Schutz (Sicherung und/oder Sicherungsau-
tomat) diesem Strom entsprechen. In einigen Ländern kann es notwendig sein den Stecker auszutauschen, um mit der maximalen
Leistung arbeiten zu können.
Bei intensivem Gebrauch (> Einschaltdauer) kann der Thermoschutz auslösen. In diesem Fall erlischt der Lichtbogen, und die
Warnleuchte erscheint.
+270,*

14
DE
GEBRAUCH DER ELEKTRISCHEN VERLÄNGERUNG
Alle Verlängerungen müssen die für die Spannungsversorgung des Gerätes geeignete Größe und Querschnitt haben.
Verlängerungsleitungen gemäß den nationalen Vorschriften verwenden
Eingangsspannung Querschnitt der Verlängerungsleitung (< 45 m).
HOT MIG 31 400 V - 3~ 2.5 mm²
GERÄTEBESCHREIBUNG (ABB. I)
1- Spulenhalterung 7- Ausgang Masseklemme
2- Kabelhalterung hinten 8- Brennerhalterung
3- numerische Anzeige 9- Gasverbinder
4- Einstellung der Schweißparameter 10- Ein-/Ausschalter
5- Brenneranschluss EU Standard 11- Netzkabel
6- Polaritätswahlkabel 12- Flaschenhalterung ( 1 Flasche max. 4 m³)
13- Steckdose 36 VDC für Gasvorwärmgerät
BEDIENUNG (IHM) (FIG. VI)
1- Anzeige für Überhitzung / Überstromstärke 7- Anzeige MIG-Funktion
2- Spannungsanzeige 8- 2T/4T-Funktionsschalter
3- Anzeige für Drahtgeschwindigkeit und Strom 9- MIG/E-Hand-Schalter
4- Stromanzeiger 10- dynamische Einstellung des Lichtbogens
5- Drahtgeschwindigkeitsanzeiger 11- Einstellung der Drahtgeschwindigkeit (MIG) / Einstellung des Stroms (E-
Hand-Schweißen)
6- Anzeige E-Hand-Schweißfunktion 12- Einstellung der Schweißspannung
INBETRIEBNAHME
Der Ein-/Ausschalter bendet sich hinten am Gerät. Schalter auf «I» drehen, um den Generator anzustellen. Der Schalter darf
während des Schweißens keinesfalls auf «O» gedreht werden.
HALBAUTOMATISCHES SCHWEISSEN VON STAHL/EDELSTAHL (MAG-MODUS)
Ausgangsspannung auswählen und Drahtgeschwindigkeit einstellen anhand der Tabelle auf dem Gerät. Richten Sie sich nach der
Werkstückstärke (Abb. VII).
Das HOT MIG 31 kann Stahldraht Ø 0,6/1,2 mm und Fülldraht Ø 0,9/1,2 mm verschweißen.
Im Auslieferungszustand ist das Gerät auf Ø 0,8 mm Stahldraht (Rolle Ø 0,8/1,0) ausgerüstet. Das Kontaktrohr, die Nut der
Antriebsrolle und die Führungsseele des Brenners sind für auf diese Anwendung ausgewählt. Zum Schweißen mit einen Dra-
htdurchmesser von 0,6 mm, sollte der Brenner nicht länger als 3m sein. Das Kontaktrohr (Abb. II-A) und die Drahtförderrolle (Art.-
Nr. 042339) müssen ebenfalls gegen für 0,6mm Drahtdurchmesser geeignete Modelle getauscht werden. Die Rolle muss dann so
eingebaut werden, dass die Aufschrift 0,6 mm sichtbar ist.
Zum Stahlschweißen muss ein spezielles Schweißgas (Ar+CO2) benutzt. Das CO2-Verhältnis kann je nach Gastyp variieren. Zum
Edelstahlschweißen muss eine Mischung mit bis 2% CO2 zu verwenden. Wenn Sie mit reinem CO2-Schutzgas schweißen, müssen
Sie einen Gasvorwärmer an die Gasasche anschließen (Art.-Nr. Gys 041998 für 230V-Version). Sie können ebenso ein Standard
36V-Vorwärmer benutzen, der an die im Gerät bendliche 36V-Steckdose in der Nähe der Drahtspule hinter der Seitentür (Abb.
I-13) angeschlossen werden kann. An der 36V-Gleichspannungssteckdose können auch 36V Wechselspannungsvorwärmer be-
trieben werden. Für weiteren besonderen Bedarf kontaktieren Sie bitte den Gasfachhandel. Die Gasdurchussmenge beim Stahl-
schweißen liegt zwischen 8 und 12 Litern/Minute, je nach Umgebungsverhältnissen.
HALBAUTOMATISCHES ALUMINIUM-SCHWEISSEN (MIG-MODUS)
Ausgangsspannung auswählen und Drahtgeschwindigkeit einstellen anhand der Tabelle auf dem Gerät. Richten Sie sich nach der
Werkstückstärke (Abb. VII).
Das HOT MIG 31 kann Aluminiumdrähte in Ø 0,8 und 1,0 mm (Abb. II-B) verschweißen.
Zum Schweißen von Aluminium ist reines Argon-(Ar)Gas nötig. Fragen Sie im Gasfachhandel um Rat. Die Gasdurchussmenge bei
Aluminiumschweißen liegt zwischen 15 und 25 l/min, je nach den Umgebungsverhältnissen und der Erfahrung des Schweißers.
Die Unterschiede bei der Verwendung von Stahl und Aluminium:
- spezielle Drahtführungsrollen benutzen beim Alu-Schweißen.
- Nur geringen Druck auf die Anpressrollen für den Drahtvorschub ausüben, um den Draht nicht zu verformen.
- Das Kapillarrohr ausschließlich für Stahl-/Edelstahl-Schweißen verwenden.
- Die Vorbereitung eines Alu-Brenners erfordert eine besondere Sorgfalt. Er hat eine Teon-Führungsseele zur Verminderung von
Reibungen. Die Führungsseele nicht am Anschlussrand abschneiden. Sie muss über die Länge des Kapillarrohrs überstehen, das sie
ersetzt, und dient ab den Rollen an zur Drahtführung.
- Kontaktrohr: Ein dem Drahtdurchmesser entsprechendes SPEZIAL Aluminium Kontaktrohr benutzen.
+270,*

15
DE
FÜLLDRAHT-SCHWEISSEN «NO GAS»
Ausgangsspannung auswählen und Drahtgeschwindigkeit gemäß der Tabelle auf dem Gerät einstellen. Richten Sie sich nach der
Werkstückstärke (Abb. VII).
Der HOT MIG 31 ist zum Fülldraht-Schweißen «No Gas» Ø 0,9 bis 1,2 mm bei Wechsel der Polaritätn (Abb. III - Anzugsdreh-
moment max. 5 Nm). Für die Anwendung siehe Anweisungen auf Seite 66. Das Fülldrahtschweißen mit Standarddüse kann eine
Überhitzung zur Folge haben und den Brenner beschädigen. Vorzugsweise die Spezialdüse «No Gas» (Art.-Nr.f. 041868) verwenden
oder die Originaldüse entfernen (Abb. III).
HALBAUTOMATISCHES MIG / MAG SCHWEISSEN
ANSCHLUSS UND HINWEISE
• Masseklemme an Anschlussbuchse anschließen, positiv (+) oder negativ (-), je nach Drahttyp (im allgemeinen an Minus).
MODUS-AUSWAHL UND EINSTELLUNG
Auf die linke Taste drücken, um den Schweißmodus MIG/MAG auszuwählen. Auf die rechte Taste drücken, um das Verhalten
des Brennertasters zu wählen: 2T oder 4T (das Einstellen der Brennertaste ist nur im MIG-Modus möglich).
1. Einstellen der Schweißspannung:
Schweißstrom mit Drehregler links je nach durchzuführender Arbeit jus-
tieren. Anweisungen zur Spannung auf der Anzeige links.
2. Einstellen der Drahtgeschwindigkeit:
Drahtgeschwindigkeit mit zentraler Drehregler je nach durchzuführender
Arbeit justieren. Anweisungen zur Geschwindigkeit auf der Anzeige rechts.
3. Einstellen der Induktivität (Drossel):
Induktivitätsniveau mit Drehregler rechts , justieren, relativer Wert von
MIN bis MAX. Je niedriger das Induktivitätsniveau, desto härter und gerichte-
ter wird der Lichtbogen wird. Je höher das Induktivitätsniveau desto weicher
wird der Lichtbogen mit wenigen Spritzern.
I N V
E
R
T
E
R
T
E
C
H
N
O
L
O
G
Y
MIG
m/min
V
V
2T 4TMMA MIG
Ø 2.5
Ø 2
Ø 4
Ø 5
+
–
+
–
MIG MIG
Ø 3.2
M
A
X
M
I
N
2
345
6
7
MMA
M
I
N
M
A
X

inductance
A
Die schwarzen Zonen sind in diesem Modus nicht nutzbar.
Ausgangsspannung auswählen und Drahtgeschwindigkeit einstellen, gemäß den Empfehlungen, die in der Tabelle angezeigt wer-
den, die auf dem Gerät erscheint. Sie richten sich nach den zu schweißenden Werkstückstärken (Abb. VII).
EINBAU DER SPULE UND EINLEGEN DES DRAHTES (FIG.IV)
HOT MIG 31 mit Aufnahmevorrichtung für Drahtspulen Ø 200/300 mm.
• Kontaktrohr (Abb. D) und Düse (Abb.D) vom Brenner entfernen
Abb. A:
• Geräteklappe öffnen
• Drahtspule auf Aufnahmedorn anbringen
• Drahtrollenbremse justieren (4), um ein Nachdrehen der Rolle und das Verheddern des Drahtes beim Schweißstopp zu verhin-
dern. Bremse generell nicht zu fest anziehen, um eine Überhitzung des Motors zu vermeiden.
Abb B:
• Die mitgelieferten Antriebsrollen sind mit zwei Führungsnuten (0,8 und 1,0) versehen. V-Nut verwenden für Stahldraht von
0,8mm.
• Für Fülldraht, Rolle ersetzen durch eine mit 0,9mm-Nut.
• Für 0,8mm-Aluminiumdraht, Rolle durch ein Modell mit 0,8mm U-Nut ersetzen (nicht mitgeliefert)
Abb. C:
Zum Einstellen des Anpressdrucks des Drahtvorschubs wie folgt vorgehen:
• Lockern der Rändelschraube (3) bis zum Maximum und abnehmen, Draht einfügen und Drahtantrieb wieder schließen ohne
festzuziehen.
• Drahtantrieb starten durch Drücken des Brennertasters
• Rändelschraube anziehen und dabei den Brennertaster gedrückt gehalten. Sobald der Draht transportiert wird, nicht mehr
anziehen.
Achtung: Bei Verwendung von Aluminiumdraht nur ein Minimum an Druck einstellen, um den Draht nicht zu verfor-
men.
• Draht ungefähr 5 cm aus dem Brenner überstehen lassen, Das für den Draht passende Kontaktrohr (Abb. D) sowie die passende
Düse (Abb. E) am Brennerkopf anbringen.
+270,*

16
DE
GASANSCHLUSS
- Den für die jeweilige Gasasche passenden Druckminderer anbringen. Ihn am Schweißgerät mit den mitgeliefertem Schlauch
anschließen und die beiden Schlauchschellen verwenden, um Undichtigkeiten zu vermeiden.
- Die Gasasche mit der Kette sichern (Abb. V).
- Gasdurchussmenge am Druckminderer einstellen.
NB: Um die Einstellung der Gasdurchussmenge zu erleichtern, Antriebsrollen durch Drücken des Brennertasters aktivieren (Rän-
delrad am Drahtvorschub lockern, um den Draht nicht zu transportieren). Maximaler Gasdruck: 0,5MPa (5bar). Diese Vorgehens-
weise ist Schweissmodus «No Gas» nicht erforderlich.
VERLETZUNGSGEFAHR DURCH BEWEGLICHE TEILE !
Die Drahtvorschübe haben bewegliche Teile, die Hände, Haare, Kleidung oder Werkzeuge erfassen und mitreißen,
und somit Verletzungen verursachen können!
• Nicht die Hand nach schwenkenden, beweglichen oder angetriebenen Teilen ausstrecken
• Darauf achten, dass der Gehäusedeckel oder die Schutzabdeckungen während des Betriebs geschlossen bleiben!
• Das Tragen von Handschuhen bei der Zuführung und Einfädelung des Schweißdrahtes sowie der Auswechslung
der Drahtspule ist nicht erforderlich.
SCHWEISSEN MIT UMHÜLLTER ELEKTRODE
ANSCHLUSS UND HINWEISE
• Kabel, Elektrodenhalter und Masseklemme an Anschlussbuchse anschließen
• Auf den Elektroden-Gehäusen angegebene Polaritäten und Schweißstromstärken beachten,
• Elektrode aus Elektrodenhalter entfernen, wenn das Gerät nicht benutzt wird.
MODUS-AUSWAHL UND EINSTELLUNGEN
Linke Taste drücken zur Auswahl des E-Hand-Modus.
Einstellung der Schweißstromstärke:
Schweißstrom mit zentraler Drehregler je nach Elektrodendurchmesser
und Schweißart einstellen. Hinweise sind auf der Anzeige rechts gegeben.
I
N
V
E
R
T
E
R
T
E
C
H
N O
L
O
G
Y
MIG
m/min
V
V
2T 4TMMA MIG
Ø 2.5
Ø 2
Ø 4
Ø 5
+
–
+
–
MIG MIG
Ø 3.2
M
A
X
M
I
N
2
345
6
7
MMA
M
I
N
M
A
X

inductance
A
Die schwarzen Zonen sind in diesem Modus nicht nutzbar.
EINSTELLEN DES SCHWEISSSTROMS
Die folgenden Einstellungen entsprechen dem nutzbaren Strombereich gemäß dem Elektrodentyp und -durchmesser. Die Bereiche
sind ziemlich weitgefasst, denn sie sind abhängig von der Anwendung und der Position des Schweißvorgangs.
Ø der Elektrode (mm) Rutilelektrode E6013 (A) Basiselektrode E7018 (A)
1.6 30-60 30-55
2.0 50-70 50-80
2.5 60-100 80-110
3.15 80-150 90-140
4.0 100-200 125-210
5 150-290 200-260
6.3 200-385 220-340
SCHWEISSEN MIT UMHÜLLTER ELEKTRODE
• Das Polaritätswahlkabel darf beim E-Hand-Schweißen nicht angeschlossen sein, um Elektroden- und Massekabel an den
entsprechenden Buchsen anschließen zu können.
• Allgemeingültige Regeln beim Schweißen beachten.
• Das Gerät ist mit einer speziellen Inverter-Funktion ausgestattet: Anti-Sticking ermöglicht ein leichtes Lösen der Elektrode, ohne
sie im Falle des Festbrennens auszuglühen. Nach Aktivierung der Anti-Sticking-Funktion ungefähr drei Sekunden warten, bis der
normale Schweißvorgang wieder aufgenommen werden kann.
THERMOSCHUTZ UND HINWEISE
Das Gerät ist mit einer temperaturgesteuerten Lüftung ausgestattet. Sobald der Themoschutz im gerät aktiviert wirdübergeht,
liefert es keinen Strom mehr. Die orange (Abb. VI-1) leuchtet solange, bis sich das Gerät auf eine normale Betriebstemperatur
abgekühlt hat.
+270,*

17
DE
• Lüftungsöffnungen frei lassen für die Luftzufuhr und -abfuhr
• Gerät nach dem Schweißen und während des Thermoschutzes am Netz angeschlossen lassen, damit es sich abkühlen kann.
Generelle Anweisungen
• Grundregeln des Schweißens beachten
• Sicherstellen,dass die Luftzirkulation ausreichend ist
• Nicht auf einer nassen Fläche arbeiten.
• Zur Vermeidung von Undichtigkeiten die Schlauchschellen in der Zubehörbox verwenden.
- Darauf achten, dass die Gasasche durch die Kette gesichert ist (siehe Abb. V)
- Gasdurchuss am Druckregler einstellen.
AUFFÄLLIGKEITEN, URSACHEN, ABHILFEN
AUFFÄLLIGKEIT MÖGLICHE URSACHE ABHILFE
Drahtvorschubgeschwindigkeit ist nicht
konstant
Fette verstopfen die Öffnung des
Kontaktrohrs. Kontaktrohr reinigen oder austauschen, Antihaftspray benutzen, Art.-Nr. 041806
Der Draht rutscht in den Antriebsrollen
durch.
• Druck des Rollenantriebs kontrollieren
oder Rollen ersetzen
• Drahtdurchmesser entspricht nicht der
Rolle
• Falsche Drahtseele im Brenner
Drahtvorschubmotor funktioniert nicht.
Bremse der Drahtrolle oder Rollenantrieb
zu fest. Bremse und Rollenantrieb lockern
Problem in der Stromversorgung Prüfen, ob der Schalter auf Position "EIN"
steht
Schlechte Drahtförderung
Drahtführungsschlauch veschmutzt oder
beschädigt Reinigen oder ersetzen
Anpressdruck der Rollen unzureichend Anpressdruck der Rollen erhöhen
Drahtrollenbremse zu fest Bremse lockern
Kein Schweißstrom
Fehlerhafter Anschluss an Netzversor-
gung Anschluss überprüfen und ob Spannung auf allen Phasen ist, 400V (3 Phasen)
Fehlerhafte Masseverbindung Massekabel prüfen (Anschluss und Zus-
tand der Klemme)
Leistungsschütz funktioniert nicht Brennertaster kontrollieren
Drahtstau in Antriebsrollen
Führungsseele verformt Führungsseele und Körper des Brenners
überprüfen
Draht blockiert im Brenner Ersetzen oder reinigen
Fehlendes Kapillarrohr Vorhandensein des Kapillarrohrs über-
prüfen
Drahtgeschwindigkeit zu hoch Drahtgeschwindigkeit reduzieren
Schweißnaht ist porös
Gasdurchussmenge unzureichend
Gasdurchussmenge justieren (15 bis 20
ltr/min)
Werkstück reinigen
Gasasche leer Austauschen
Gasqualität unzureichend Austauschen
Luftzirkulation oder Windeinuss Luftzug vermeiden, Schweißzone schüt-
zen.
Gasdüse verschmutzt Gasdüse reinigen oder austauschen
Schlechte Drahtqualität Geeigneten Schweißdraht für MIG-MAG
verwenden
Schweißäche von schlechter Qualität
(Rost usw.) Werkstück vor dem Schweißen reinigen
Zu hohe Spritzerbildung durch Funken
Lichtbogenspannung zu niedrig oder zu
hoch Schweißparameter überprüfen
Massekontakt schlecht Masseklemme kontrollieren und so nah wie möglich an der Schweißstelle positio-
nieren
Schutzgas unzureichend Gasdurchussmenge justieren
Kein Gas am Brennerausgang Fehlerhafte Gasverbindung Gasanschluss überprüfen.
Magnetventil überprüfen
+270,*

18
RU
ПРЕДОСТЕРЕЖЕНИЯ - ПРАВИЛА БЕЗОПАСНОСТИ
ОБЩИЕ УКАЗАНИЯ
Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения
и ремонт, не указанные в этой инструкции, не должны быть предприняты.
Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной
инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному специалисту
для правильного использования установки.
ОКРУЖАЮЩАЯ СРЕДА
Это оборудование должно быть использовано исключительно для сварочных работ, ограничиваясь указаниями заводской
таблички и/или инструкции. Необходимо соблюдать директивы по мерам безопасности. В случае ненадлежащего или
опасного использования производитель не несет ответственности.
Аппарат должен быть установлен в помещении без пыли, кислоты, возгораемых газов, или других коррозийных веществ.
Такие же условия должны быть соблюдены для его хранения. Убедитесь в присутствии вентиляции при использовании
аппарата.
Температурные пределы:
Использование: от -10 до +40°C (от +14 до +104°F).
Хранение: от -20 до +55°C (от -4 до 131°F).
Влажность воздуха:
50% или ниже при 40°C (104°F).
90% или ниже при 20°C (68°F).
Высота над уровнем моря:
До 1000м высоты над уровнем моря (3280 футов).
ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖАЮЩИХ
Дуговая сварка может быть опасной и вызвать тяжелые и даже смертельные ранения.
Сварочные работы подвергают пользователя воздействию опасного источника тепла, светового излучения дуги,
электромагнитных полей (особое внимание лицам, имеющим электрокардиостимулятор), сильному шуму, выделениям газа,
а также могут стать причиной поражения электрическим током.
Что бы правильно защитить себя и защитить окружающих, соблюдайте следующие правила безопасности:
Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную
одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает полностью все тело.
Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию.
Используйте средства защиты для сварки и/или шлем для сварки соответствующего уровня защиты (в
зависимости от использования). Защитите глаза при операциях очистки. Ношение контактных линз воспрещается.
В некоторых случаях необходимо окружить зону огнеупорными шторами,
чтобы защитить зону сварки от лучей, брызг и накаленного шлака.
Предупредите окружающих не смотреть на дугу и обрабатываемые детали и надевать защитную рабочую
одежду.
Носите наушники против шума, если сварочный процесс достигает звукового уровня выше дозволенного (это
же относится ко всем лицам, находящимся в зоне сварки).
Держите руки, волосы, одежду подальше от подвижных частей (двигатель, вентилятор…).
Никогда не снимайте защитный корпус с системы охлаждения, когда источник под напряжением. Производитель
не несет ответственности в случае несчастного случая.
Только что сваренные детали горячи и могут вызвать ожоги при контакте с ними. Во время
техобслуживания горелки или электрододержателя убедитесь, что они достаточно охладились и
подождите как минимум 10 минут перед началом работ. При использовании горелки с жидкостным
охлаждением система охлаждения должна быть включена, чтобы не обжечься жидкостью.
Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и имущество.
СВАРОЧНЫЕ ДЫМ И ГАЗ
Выделяемые при сварке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может
потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться
маской сварщика-респиратором.
Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности.
+270,*

19
RU
Будьте внимательны: сварка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того, сварка
некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или даже бериллий, может быть чрезвычайно вредной.
Следует очистить от жира детали перед сваркой.
Газовые баллоны должны храниться в открытых или хорошо проветриваемых помещениях. Они должны быть в вертикальном
положении и закреплены на стойке или тележке.
Ни в коем случае не варить вблизи жира или краски.
РИСК ПОЖАРА И ВЗРЫВА
Полностью защитите зону сварки. Возгораемые материалы должны быть удалены как минимум на 11 метров.
Противопожарное оборудование должно находиться вблизи проведения сварочных работ.
Осторожно с брызгами горячего материала или искр, даже через щели. Они могут повлечь за собой пожар или взрыв.
Удалите людей, возгораемые предметы и все емкости под давлением на безопасное расстояние.
Ни в коем случае не варите в контейнерах или закрытых трубах. В случае, если они открыты, то перед сваркой их нужно
освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы …).
Во время операции шлифования не направляйте инструмент в сторону источника сварочного тока или возгораемых
материалов.
ГАЗОВЫЕ БАЛЛОНЫ
Газом, выходящим из газовых баллонов, можно задохнуться в случае его концентрации в помещении сварки
(хорошо проветривайте).
Транспортировка должна быть безопасной : при закрытых газовых баллонов и выключенном источнике.
Баллоны должны быть в вертикальном положении и закреплены на подставке, чтобы ограничить риск
падения.
Закрывайте баллон в перерыве между двумя использованиями. Будьте внимательны к изменению
температуры и пребыванию на солнце.
Баллон не должен соприкасаться с пламенем, электрической дугой, горелкой, зажимом массы или с любым
другим источником тепла или свечения.
Держите его подальше от электрических и сварочных цепей и, следовательно, никогда не варите баллон
под давлением.
Будьте внимательны: при открытии вентиля баллона уберите голову от вентиля и убедитесь, что
используемый газ соответствует методу сварки.
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ
Используемая электрическая сеть должна обязательно быть заземленной. Соблюдайте калибр предохранителя
указанный на аппарате. Электрический разряд может вызвать прямые или косвенные ранения, и даже
смерть.
Никогда не дотрагивайтесь до частей под напряжением как внутри, так и снаружи источника, когда он под напряжением
(горелки, зажимы, кабели, электроды), т.к. они подключены к сварочной цепи.
Перед тем, как открыть источник, его нужно отключить от сети и подождать 2 минуты для того, чтобы все конденсаторы
разрядились.
Никогда не дотрагивайтесь одновременно до горелки или электрододержателя и до зажима массы.
Если кабели, горелки повреждены, попросите квалифицированных и уполномоченных специалистов их заменить. Размеры
сечения кабелей должны соответствовать применению. Всегда носите сухую одежду в хорошем состоянии для изоляции от
сварочной цепи. Носите изолирующую обувь независимо от той среды, где вы работаете.
КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
Это оборудование класса A не подходит для использования в жилых кварталах, где электрический ток
подается общественной системой питания низкого напряжения. В таких кварталах могут возникнуть
трудности обеспечения электромагнитную совместимость из-за кондуктивных и индуктивных помех на
радиочастоте.
Это оборудование соответствует норме CEI 61000-3-12 при условии, что мощность короткого
замыкания Ssс больше или равна 1,18 МВА в месте стыковки между электропитанием пользователя и
сетью электроснабжения. Специалист, установивший аппарат, или пользователь, должны убедиться,
обратившись при надобности к организации, отвечающей за эксплуатацию системы питания, в том, что
аппарат подсоединен именно к такой системе питания, что мощность короткого замыкания Ssс выше или
равна 1.18 MVA.
Этот аппарат соответствует норме CEI 61000-3-11.
+270,*

20
RU
МАГНИТНЫЕ ПОЛЯ
Электрический ток, проходящий через любой проводник вызывает локализованные электромагнитные
поля (EMF). Сварочный ток вызывает электромагнитное поле вокруг сварочной цепи и сварочного
оборудования.
Электромагнитные поля EMF могут создать помехи для некоторых медицинских имплантатов, например
электрокардиостимуляторов. Меры безопасности должны быть приняты для людей, носящих медицинские имплантаты.
Например: ограничение доступа для прохожих, или оценка индивидуального риска для сварщика.
Чтобы свести к минимуму воздействие электромагнитных полей сварочных цепей, сварщики должны следовать следующим
указаниям:
• сварочные кабели должны находиться вместе; если возможно соедините их хомутом;
• ваше туловище и голова должны находиться как можно дальше от сварочной цепи;
• не обматывайте сварочные кабели вокруг вашего тела;
• ваше тело не должно быть расположено между сварочными кабелями. Оба сварочных кабеля должны быть расположены
по одну сторону от вашего тела;
• закрепите кабель заземления на свариваемой детали как можно ближе с зоне сварки;
• не работаете рядом, не сидите и не облокачивайтесь на источник сварочного тока;
• не варите, когда вы переносите источник сварочного тока или устройство подачи проволоки.
Лица, использующие электрокардиостимуляторы, должны проконсультироваться у врача перед работой с
данным оборудованием.
Воздействие электромагнитного поля в процессе сварки может иметь и другие, еще не известные науке,
последствия для здоровья.
РЕКОМЕНДАЦИИ ДЛЯ ОЦЕНКИ ЗОНЫ СВАРКИ И СВАРОЧНОЙ УСТАНОВКИ
Общие положения
Пользователь отвечает за установку и использование установки ручной дуговой сварки, следуя указаниям производителя.
При обнаружении электромагнитных излучений пользователь аппарата ручной дуговой сварки должен разрешить проблему с
помощью технической поддержки производителя. В некоторых случаях это корректирующее действие может быть достаточно
простым, например заземление сварочной цепи. В других случаях возможно потребуется создание электромагнитного экрана
вокруг источника сварочного тока и всей свариваемой детали путем монтирования входных фильтров. В любом случае
электромагнитные излучения должны быть уменьшены так, чтобы они больше не создавали помех.
Оценка зоны сварки
Перед установкой оборудования дуговой сварки пользователь должен оценить возможные электромагнитные проблемы,
которые могу возникнуть в окружающей среде. Следующие моменты должны быть приняты во внимание:
а) наличие над, под или рядом с оборудованием для дуговой сварки, других кабелей питания, управления, сигнализации и
телефона;
b) приемники и передатчики радио и телевидения;
c) компьютеров и других устройств управления;
d) оборудование для безопасности, например, защита промышленного оборудования;
e) здоровье находящихся по-близости людей, например, использующих кардиостимуляторы и устройства от глухоты;
f) инструмент, используемый для калибровки или измерения;
g) помехоустойчивость другого оборудования, находящегося поблизости.
Пользователь должен убедиться в том, что все аппараты в помещении совместимы друг с другом. Это может потребовать
соблюдения дополнительных мер защиты:
h) определенное время дня, когда сварка или другие работы можно будет выполнить.
Размеры рассматриваемой зоны сварки зависят от структуры здания и других работ, которые в нем проводятся. Рассматриваемая
зона может простираться за пределы размещения установки.
Оценка сварочной установки
Помимо оценки зоны, оценка аппаратов ручной дуговой сварки может помочь определить и решить случаи электромагнитных
помех. Оценка излучений должна учитывать измерения в условиях эксплуатации, как это указано в Статье 10 CISPR 11:2009.
Измерения в условиях эксплуатации могут также позволить подтвердить эффективность мер по смягчению воздействия.
РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ
a. Общественная система питания: аппарат ручной дуговой сварки нужно подключить к общественной сети питания,
следуя рекомендациям производителя. В случае возникновения помех возможно будет необходимо принять дополнительные
предупредительные меры, такие как фильтрация общественной системы питания. Возможно защитить шнур питания
аппарата с помощью экранизирующей оплётки, либо похожим приспособлением (в случае если аппарат ручной дуговой
сварки постоянно находится на определенном рабочем месте). Необходимо обеспечить электрическую непрерывность
+270,*
