Rega Planar 6 User manual

Thank you for purchasing this Rega
product.
Please follow this quick set up guide to ensure
optimum performance and perfect operation.
Failure to do so may invalidate your warranty.
For more information on this product please visit
www.rega.co.uk
Unpacking and setting up the Planar 6 and Neo Power Supply
Always keep the turntable at.
Follow the unpacking guide printed inside the front of the box.
Save the packaging in case you need to transport your turntable in
the future.
Place the turntable on a rigid level surface.
Ensure the drive belt is in place and remove the transport hub card
from beneath the sub platter.
Carefully place the glass platter on the hub and t the turntable mat.
•
•
•
•
•
•

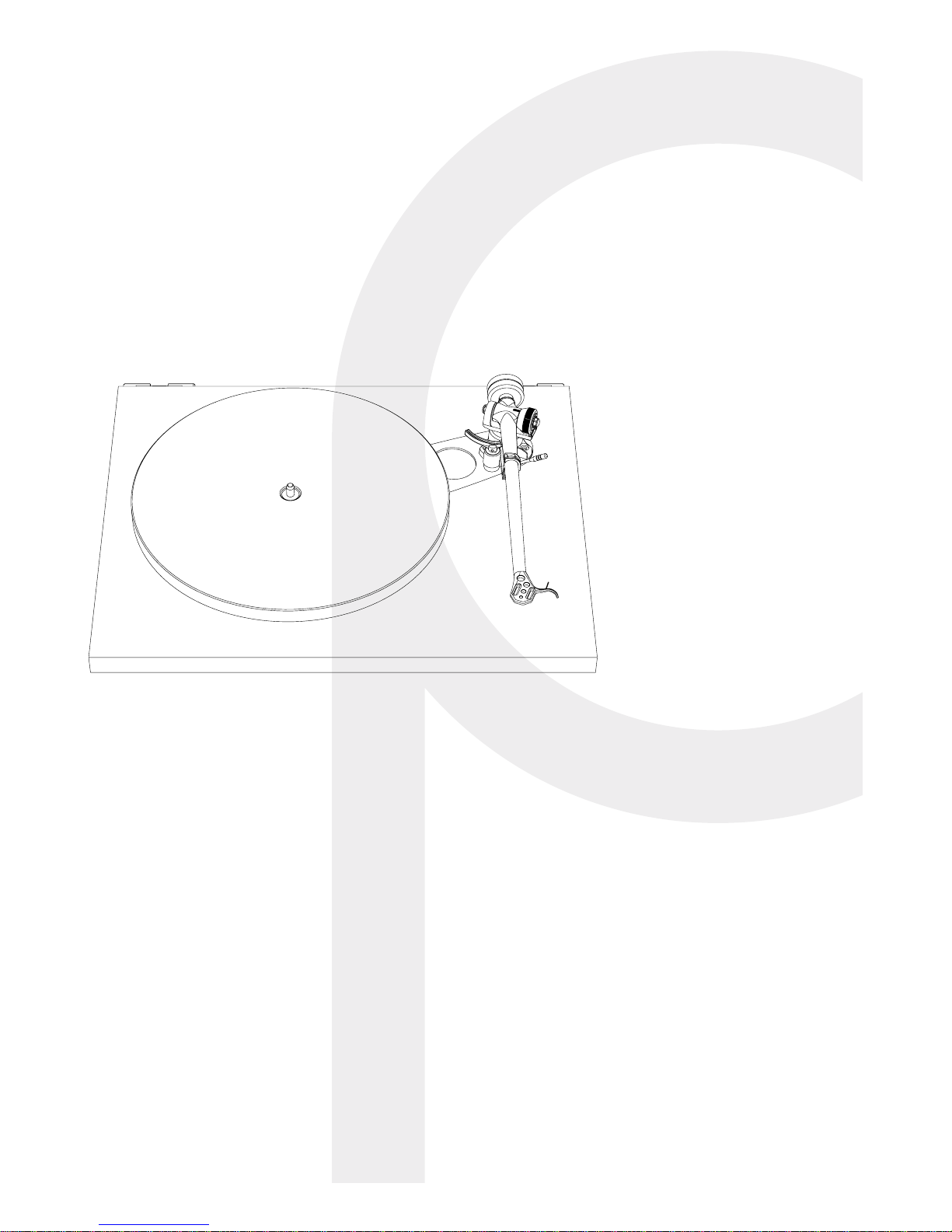

1 Platter
2 Drive Belt & Pulley
3 Tonearm
4 Balance Weight
5 Plinth
6 Power Input
7 Phono Output
8 Finger Lift
8
3
4
6
1
2
5
7
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
3

Speed adjustment (factory set - only adjust if
necessary)
The speed control functions are sited on the back panel of the Neo.
Speed programme switch – This enables the set speed mode.
Programme mode LED – This indicates the two modes of operation:
Factory default mode and speed adjustment mode.
Speed adjustment – This encoder is used to adjust the speed. The
step size of the speed control is 0.01 RPM.
A
C
B
Setup and connections
1. Only use the Rega supplied PS1 AC adaptor.
2. Connect the power DIN lead (supplied) between the rear of the
Planar 6 and the 24V AC input socket on the rear panel of the Neo.
3. Plug the Rega PS1 in and switch the mains power on.
4. To turn the Neo on, push the button marked‘power’located on
the front panel and the turntable platter will rotate at the selected
speed.
5. When the power supply is switched on, if the Rega logo
illuminates red, 33⁄ RPM is selected.
6. If the Rega logo is illuminated green, 45 RPM is selected.
7. To change between speeds, press the button marked‘33/45’on
the front panel as required.
Note: To minimise the risk of hum picked up by the cartridge, the
Neo should be situated as far from the turntable as the interconnect
cable will allow.
Connection to the amplier
The tonearm external phono leads must be connected to a suitable
phono stage. Connect as follows: Red = right chanel, Black = left
channel.
Depending on the type of cartridge you have chosen, you will
require the appropriate moving magnet MM or moving coil MC
stage. If your amplier does not have an integrated phono stage, you
will require an external stage (sold separately).

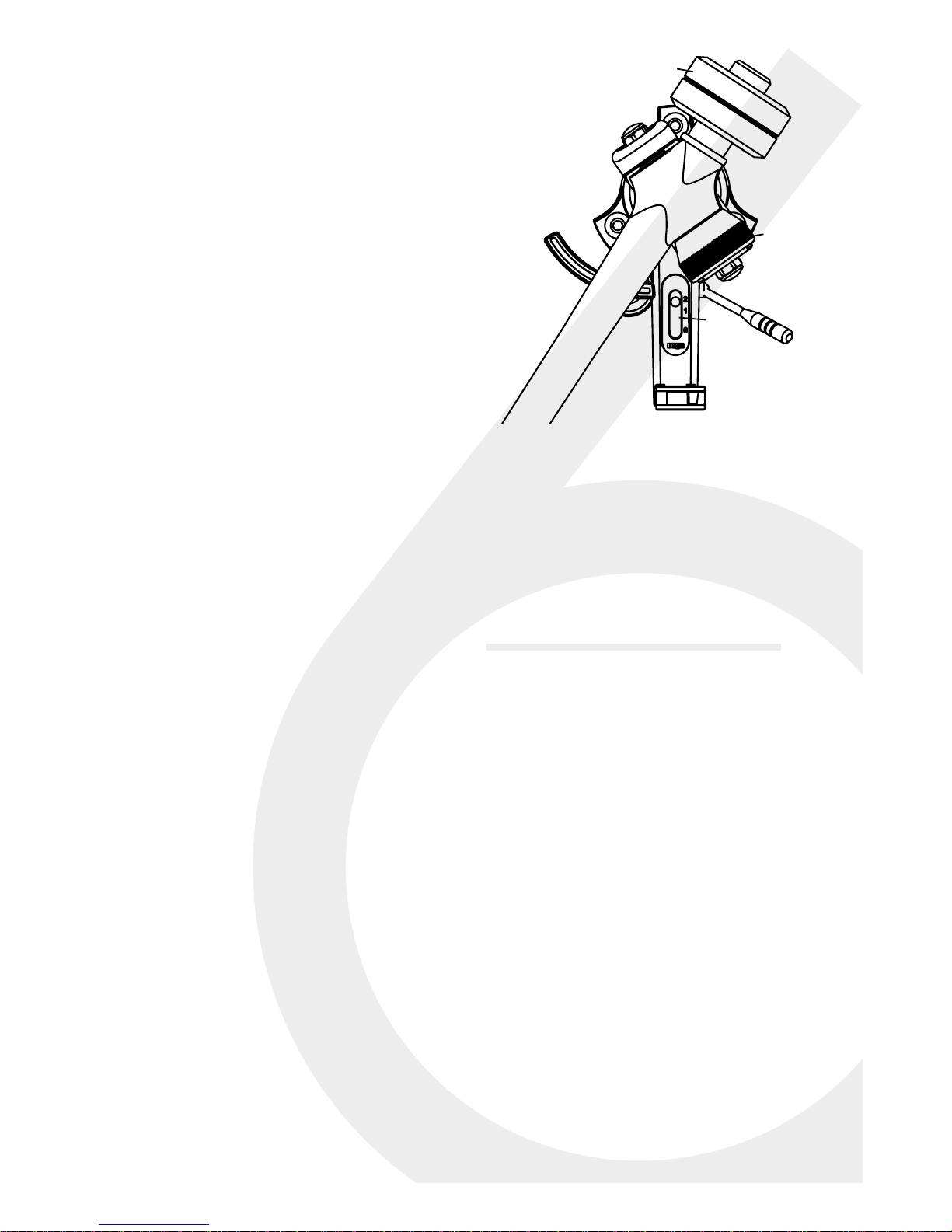

Cartridge mounting and setting up the RB330
tonearm
Firstly, ensure the cartridge xings are orientated correctly according
to the cartridge makers specication. Use the cartridge alignment
protractor (supplied) to accurately set the position of the cartridge.
Ensure that the tracking force dial (A) and bias adjustment slider (B)
are both set to zero. Place the balance weight (C) on to the balance
weight shaft. With the stylus guard removed, position the cartridge
above the lead-in groove of an LP. Whilst supporting the headshell,
carefully push the weight further up the shaft until the stylus is
oating just 1mm clear of the record.
The recommended tracking force can now be applied using the
tracking force dial. Always use a force which corresponds to the
upper limit of the cartridge makers recommended range. Finally,
push the bias adjustment slider to the same number as the tracking
force control.
4

Adjusting the speed
Note: We recommend the Rega strobe kit to accurately measure the
speed during adjustment (sold separately).
Note: The speed is adjusted whilst running at 33⁄ RPM and any
adjustments made at 33⁄ RPM will be automatically be applied to
45 RPM.
1. Select 33⁄ RPM.
2. Press the speed programme switch on the rear panel once to put
the unit into setup mode - The ‘Programme mode’LED will now be
permanently illuminated red.
3. Adjust the speed via the speed adjustment control using the
supplied 1.7mm allen key. Turning clockwise will increase the speed
and turning counter clockwise will decrease the speed. The step
size is 0.01 RPM. Only make small adjustments of up to ve‘steps’at
a time to ensure accurate adjustment. Check the speed after each
adjustment to achieve the best accuracy.
4. When the speed has been correctly set, press the speed
programme switch once to put the unit back into run mode. The
programme mode LED will now go out and ash approximately
every ten seconds indicating the speed has been changed from the
factory setting. Your turntable is now set and ready to use.
Returning the Neo to factory settings
This process is recommended when tting a new drive belt to your
turntable or after a service to help optimise the range of adjustment
available to you.
1. Select 33⁄ RPM.
2. Press and hold the speed programme button for ten seconds.
3. During the rst ve seconds, the LED will illuminate solid followed
by ashing for the nal ve seconds, before returning to solid.
4. Press the speed programme once more to return to‘run mode’. The
unit is now reset to factory default.
Note: We recommend changing Rega drive belts every ve years to
guarantee optimum performance. Using the Neo with old worn belts
may result in lower performance and variation in speed stability.
Use of mobile phone apps to check and adjust
the speed
Rega, along with a London mastering studio, have used the iPhone
RPM app (available on the App Store) developed by Philip Broder
to check and adjust the speed of a turntable using the Neo, with
positive results. We have veried the basic accuracy of the RPM app
using Rega’s in-house speed measuring equipment, but as this is
a third-party app we cannot guarantee the readings because of
uncertainties, which could be caused by the age, condition, and
operating system of the phone the app is installed on. If you are in
any doubt, you should check the calibration of the RPM app using a
suitable reference.
Rega Strobe and stroboscopic disc (sold
separately)
The best way to adjust the speed of your Planar 6 is to use the
Rega Stobe kit. A stroboscopic disc is an optical instrument used to
measure the speed of the turntable by freezing the bars on the disc.
The bars are illuminated by an accurate quartz locked LED pulsing at
100Hz.
Using the Strobe kit
Simply place the strobe disc on the turntable platter. Switch on the
100Hz LED and hold it approximately 2cm above the rotating strobe.
If the bars do not appear to move and are stationary, the speed is
33.33 RPM. If they move to the left, the turntable is running fast, and
conversely, if they move to the right, the turntable is running slow.
If over one minute the bars appear to move by one bar to the left or
one bar to the right, the speed is 0.016% fast or slow respectively.
Using the speed control on the Neo it is possible to achieve +/-
0.05% or +/- 1.3 RPM.
Note: If over one minute the bars appear to move by two bars to the
left or by two bars to the right, the speed is 0.01 RPM fast or slow
respectively. Using the speed control on the Neo it is possible to
achieve +/- 0.01 RPM, which is one step of the speed adjustment.
Warning: Because of the nature of the stroboscopic eect of the disc
and the LED light, we strongly recommend anyone with photo-
induced epilepsy not to use this device. Although this condition is
very rare, we must make the user aware of this condition. Ask your
dealer for assistance if required.
5

Neo specications
Output to motor bi-phase = 24V AC protected by resettable fuse.
Power consumption = 7.2 Watts.
Voltage = 24V AC. Rega PSU1 only.
Speed control step size = 0.01 RPM.
Stroboscopic disc = 100Hz, 180 marks 33.33 RPM. The basic one bar
per minute drift resolution = 0.016%.
Warnings
- Do not unplug the power supply from the turntable whilst the unit
is on - turn o the power supply before unplugging.
- Do not operate the power supply without the turntable connected.
- A 24V AC plus a 20V DC signal present on the pins of the plug - if
these are shorted it will cause damage to the power unit.
- Use only with the Rega PS1 power supply or Neo.
- Never expose the unit to rain or moisture.
- Do not open the case covers. There are no user serviceable parts
inside.
The Neo incorporates resettable fuses in the driver amplier to
protect it from overcurrent faults, which will cause the turntable
to run erratically or not at all. If in the rare circumstance these are
activated, they are reset by turning o the Neo via the front panel
for approximately 10 seconds. If the fault should persist consult your
dealer.
Neo power supply specications
PS1 (UK)
Input 230V ~ 50Hz 0.07A
Output 24V ~ 350mA AC
PS1 (EU - Euro 2 pin)
Input 230V ~ 50Hz 0.07A
Output 24V ~ 350mA AC
PS1 (UL - American)
Input 115-120V ~ 60Hz
Safety and warranty
Safety instructions
Do not use this unit near liquids or expose to moisture.
Do not use near sources of heat such as radiators, vents, stoves, or
candles.
Ensure adequate ventilation around the product, at least 10cm in all
directions, and avoid placing the unit on soft surfaces such as long
carpet and fabric.
Do not open the product enclosure or force objects into openings in
the unit.
Place the unit on a xed level surface where it will not fall or tip.
The unit should only be used in moderate climates between 5
degrees.
Celsius (41 degrees Fahrenheit) and 35 degrees Celsius (95 degrees
Fahrenheit).
Keep packaging material and small pieces out of reach of children.
Power input 24V AC 350mA. Power consumption 7.2W. Unplug the
power supply if the unit is unused for extended periods of time.
Service
With the unit disconnected from the mains, only clean with a micro
bre cloth, (lightly damp if necessary). If the unit performs erratically
or emits smoke or odour, disconnect from the power supply and
take it to a qualied service technician.
Warranty
All Rega products are covered by a lifetime warranty against
manufacture defects. This warranty does not cover wear and tear.
Any unauthorised modications or failure to follow the Rega
recommended guidelines may invalidate the warranty.
If returning goods for inspection to your retailer, the original
packaging must be used to preserve warranty. Replacement
packaging is available from any Rega retailer.
Your statutory rights are not aected.
6

Merci d’avoir acheté ce produit Rega.
Veuillez suivre le présent guide d’installation pour
obtenir des performances optimales et garantir un
fonctionnement irréprochable. Le non-respect de
ces instructions peut annuler votre garantie.
Pour obtenir de plus amples informations sur ce
produit, veuillez consultez le site www.rega.co.uk
Déballage et installation de la Planar 6 et du bloc d’alimentation Neo
Veillez à maintenir la platine à plat.
Suivez les instructions du guide de déballage imprimées sur le carton.
Conservez précieusement l’emballage d’origine pour le cas où vous seriez obligé
de transporter votre platine.
Installez votre platine sur une surface horizontale et rigide.
Assurez-vous que le courroie d’entraînement est bien en place et n’oubliez pas
d’enlever le carton de calage prévu pour le transport, et qui se trouve sous le
sous-plateau.
Placez délicatement le plateau en verre sur le sous-plateau et posez le tapis.
•
•
•
•
•
•
1Plateau
2Courroie + poulie
3Bras de lecture
4Contrepoids
5Socle
6Prise d’alimentation
7Cordon de modulation
8Finger lift
8
3
4
6
1
2
5
7
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
7

Réglage de la vitesse (réglage d’usine - ne
l’adaptez que si nécessaire)
Les fonctions de réglage de vitesse se trouvent sur le panneau
arrière du Neo.
Bouton programmateur de vitesse – Ce bouton permet de régler le
mode de vitesse.
LED mode programme – Ce témoin LED indique les deux modes
d’opération possibles: mode par défaut et mode d’ajustement de la
vitesse.
Ajustement de la vitesse – Cet encodeur permet de régler la vitesse.
L’incrément de la commande de vitesse est de 0,01 tour/minute.
Installation et connexions
1. Utilisez uniquement l’alimentation PS1 fournie.
2. Branchez le cordon d’alimentation entre le bloc Neo et la platine.
3. Pour allumer l’appareil, vériez que l’alimentation est branchée sur
une prise secteur et que le cordon est bien connecté au boiter Neo.
4. Appuyez sur le bouton“power”sur la façade du Neo.
5. Lors de la mise en route, la diode rouge“Rega”située sur le
panneau avant s’allume. Celle-ci Indique également le choix du
mode 33 tours.
6. Pour passer en mode 45 tours, appuyez sur le bouton 33/45. La
diode passera au vert. Pour passer à nouveau sur 33 tours, répétez le
geste….la diode repasse en rouge etc…
7. Pour arrêter l’appareil, appuyez sur le bouton“power”.
Attention: An d’éliminer les bruits parasites captés par la cellule,
placez le Neo aussi loin de la platine que les cordons le permettent.
Connexion à l’amplicateur
Les cordons de modulation du bras de lecture doivent être
connectés à votre amplicateur (soit à l’entrée Phono intégrée, soit
par l’intermédiaire d’un préamplicateur phono séparé). Branchez
comme suit : Rouge : canal droit / Noir : canal gauche.
Montage de la cellule et ajustage du bras RB330
Une fois la cellule installée selon les spécications du fabricant et
alignée grâce au gabarit fourni, mettez la molette de réglage de la
force d’appui (A) et le curseur d’anti-skating (B) sur zéro (tirez la tige
d’anti-skating au maximum pour qu”elle soit à zéro).
Ajustez le contrepoids (C) jusqu’à ce que le diamant“otte” juste au-
dessus du disque. (Noubliez pas d’enlever le protège pointe!)
Remettez le bras sur son support. Tournez la molette de réglage de
la force d’appui jusqu’à un poids qui frôle le maximum supporté par
votre cellule selon la notice du constructeur. (1,75g pour les cellules
Rega).
Réglez la tige d’anti-skating sur la même valeur que la force d’appui.
(Ex. 1,75g de force d’appui pour une cellule Rega = 1,75g sur le
curseur d’anti-skating).
A
C
B
8

Ajuster la vitesse
Remarque: Nous recommandons d’utiliser le Kit stroboscope Rega
pour mesurer précisément la vitesse pendant l’ajustement (vendu
séparément).
Remarque: La vitesse est ajustée à 33⁄ tours/minute et tout
ajustement eectué à 33⁄ tours/minute est automatiquement
appliqué aux 45 tours/minute.
1. Sélectionnez 33⁄ tours/minute.
2. Appuyez sur le bouton programmateur de vitesse sur le panneau
arrière an de mettre l’appareil en mode conguration – Le témoin
LED « Mode programme » reste allumé en rouge.
3. Ajustez la vitesse à l’aide de la commande de réglage de vitesse
en utilisant la clé Allen de 1,7 mm fournie. Tourner dans le sens des
aiguilles d’une montre permet d’augmenter la vitesse ; tourner dans
le sens contraire des aiguilles d’une montre permet de réduire la
vitesse. L’incrément est de 0,01 tour/minute. Procédez à de petits
réglages de maximum cinq « incréments » à la fois an d’obtenir
un réglage précis. Vériez la vitesse après chaque réglage pour une
précision optimale.
4. Une fois que vous avez correctement réglé la vitesse, appuyez une
fois sur le bouton programmateur de vitesse pour revenir en mode
exécution. Le témoin LED mode programme clignote désormais
environ toutes les dix secondes, indiquant que la vitesse a été
modiée par rapport aux réglages par défaut. Votre tourne-disque
est désormais prêt à tourner.
Retour aux réglages par défaut du Neo
Nous vous recommandons d’eectuer un retour aux réglages par
défaut lorsque vous installez une nouvelle courroie d’entraînement
ou après un entretien an d’optimiser votre plage de réglage.
1. Sélectionnez 33⁄ tours/minute.
2. Appuyez sur le bouton programmateur de vitesse et maintenez-le
enfoncé pendant dix secondes.
3. Pendant les cinq premières secondes, le témoin LED reste allumé,
puis il clignote les cinq dernières secondes, avant de rester à
nouveau allumé.
4. Appuyez une nouvelle fois sur le bouton programmateur de
vitesse an de revenir en mode exécution. Les paramètres par défaut
sont désormais réinitialisés.
Remarque: Nous conseillons de changer de courroie de transmission
Rega tous les cinq ans pour bénécier d’une performance optimale.
L’utilisation de vieilles courroies usées peut entraîner de moins
bonnes performances et une variation de stabilité de la vitesse.
Utilisation d’applications mobiles pour contrôler
et régler la vitesse
Rega ainsi qu’un studio de mastering londonien utilisent
l’application RPM pour iPhone (disponible sur l’App Store) conçue
par Philip Broder, an de contrôler et de régler la vitesse d’un
tourne-disque utilisant le Neo. Cette application a obtenu des
résultats positifs. Nous avons vérié la précision de base de l’appli
RPM en utilisant les instruments de mesure de la vitesse de Rega,
mais comme il s’agit d’une application tierce, nous ne pouvons pas
garantir les lectures en raison de plusieurs incertitudes causées
par l’ancienneté, l’état et le système d’exploitation du téléphone
sur lequel l’application est installée. En cas de doute, vériez
l’étalonnage de l’appli RPM en utilisant un système de référence
approprié.
Kit stroboscope Rega et disque stroboscopique
(vendus séparément)
La meilleure façon de régler la vitesse de votre Planar 6 est
d’utiliser le Kit stroboscope Rega. Un disque stroboscopique est un
instrument optique qui permet de mesurer la vitesse d’un tourne-
disque en geant les barres du disque. Les barres sont éclairées par
un témoin LED précis, verrouillé, à quartz et clignotant à 100 Hz.
Utilisation du Kit stroboscope
Placez simplement le disque stroboscopique sur le plateau du
tourne-disque. Allumez le témoin LED à 100 Hz et tenez-le à environ
2 cm au-dessus du stroboscope rotatif. Si les barres ne semblent pas
bouger et sont stationnaires, la vitesse est de 33,33 tours/minute.
Si elles bougent vers la gauche, cela signie que le tourne-disque
tourne vite et, inversement, si elles bougent vers la droite, c’est que
le tourne-disque tourne lentement.
Si en une minute, les barres se déplacent d’une barre vers la gauche
ou d’une barre vers la droite, la vitesse est plus rapide ou plus lente
de 0,016 % respectivement. À l’aide de la commande de vitesse du
Neo, il est possible d’atteindre plus ou moins 0,05 % ou environ 1,3
tour/minute.
Remarque: Si en une minute, les barres se déplacent de deux barres
vers la gauche ou de deux barres vers la droite, la vitesse est plus
rapide ou plus lente de 0,01 tour/minute respectivement. À l’aide de
la commande de vitesse du Neo, il est possible d’atteindre plus ou
moins 0,01 tour/minute, ce qui constitue une étape du réglage de
vitesse.
Avertissement: Compte tenu de la nature de l’eet stroboscopique
du disque et de la lumière LED, nous recommandons vivement aux
personnes atteintes d’épilepsie photo-induite de ne pas utiliser ce
type d’appareil. Bien que cette maladie soit très rare, nous devons
en avertir l’utilisateur. Veuillez consulter votre revendeur si vous avez
besoin d’aide.
9

Spécications Neo
Sortie vers le moteur biphasé = 24 V AC protégée par un fusible
réarmable Consommation électrique = 7,2 Watts.
Voltage = 24 V AC. Rega PSU1 uniquement.
Incrément de la commande de vitesse = 0,01 tour/minute.
Disque stroboscopique = 100 Hz, 180 marques 33,33 tours/min.
Résolution de dérive de base pour une barre par minute = 0,016 %
Avertissements
- Ne débranchez pas l’appareil s’il est allumé - mettez l’appareil hors
tension avant de le débrancher.
- Ne faites pas fonctionner le bloc d’alimentation s’il n’est pas
connecté au tourne-disque.
- Un signal 24 V AC plus un signal 20 V CD sur les broches de la
che - s’ils sont court-circuités, le bloc d’alimentation risque d’être
endommagé.
- Utilisez uniquement l’adaptateur PS1 Rega.
- L’appareil ne doit pas rester sous la pluie ou être exposé à de
l’humidité.
- N’ouvrez pas les couvercles du boîtier. Aucune pièce à l’intérieur de
l’appareil ne peut être entretenue par l’utilisateur.
Le Neo contient des fusibles réarmables dans l’amplicateur
d’attaque an de le protéger en cas de surintensité, qui pourrait
endommager le tourne-disque. Si ceux-ci sont activés (ce qui arrive
rarement), ils sont remis à zéro en désactivant le Neo via le panneau
avant pendant environ 10 secondes. Si le problème persiste, veuillez
consulter votre revendeur.
Spécications du bloc d’alimentation Neo
PS1 (Royaume-Uni)
Entrée 230 V ~ 50 Hz 0,07A
Sortie 24 V ~ 350 mA AC
PS1 (UE - 2 broches)
Entrée 230 V ~ 50 Hz 0,07A
Sortie 24 V ~ 350 mA AC
PS1 (UL - Américain)
Entrée 115-120 V ~ 60 Hz
Sécurité et garantie
Consignes de sécurité
N’utilisez pas cet appareil à proximité de liquides ou dans un endroit
exposé à l’humidité.
N’utilisez pas cet appareil à proximité de sources de chaleur, telles
que des radiateurs, des conduits, des poêles ou des bougies.
Ménagez une ventilation susante autour du produit, au moins 10
cm de chaque côté, et évitez d’installer l’appareil sur des surfaces
molles comme du tissu ou un tapis.
N’ouvrez pas le boîtier du produit et n’insérez aucun objet de force
dans les ouvertures que présente l’appareil.
Installez l’appareil sur une surface plane et xe où il ne risque pas de
tomber ou de se renverser.
L’appareil doit être utilisé sous des températures modérées, entre 5
degrés Celsius et 35 degrés Celsius.
Veuillez conserver le matériel d’emballage et les petites pièces
hors de portée des enfants. Utilisez l’appareil uniquement avec un
adaptateur PS1 Rega ou un Neo. Entrée d’alimentation 24 V AC 350
mA. Consommation électrique 7,2 W. Débranchez l’appareil de la
prise de courant si vous ne l’utilisez pas pendant longtemps.
Entretien
Débranchez tout d’abord l’appareil, nettoyez-le ensuite uniquement
à l’aide d’un chion doux à microbres (légèrement humide si
nécessaire). Ne retirez aucun couvercle ; l’appareil ne contient
aucune pièce nécessitant un entretien. Si l’appareil se met à
fonctionner de façon irrégulière ou à dégager de la fumée ou des
odeurs, débranchez-le et faites-le inspecter par un technicien
qualié.
Garantie
Tous les produits Rega sont couverts par une garantie à vie contre
les vices de fabrication. Cette garantie ne couvre pas l’usure normale.
Si vous eectuez des modications non autorisées ou si vous ne
respectez pas les lignes directrices de Rega, vous risquez de perdre
votre garantie.
Si vous décidez de retourner des articles à votre revendeur à des
ns d’inspection, vous devez utiliser l’emballage d’origine an de
préserver votre garantie. Vous pouvez obtenir un nouvel emballage
auprès de n’importe quel revendeur Rega.
Vos droits statutaires ne s’en trouveront pas aectés.
10

Wir danken Ihnen für den Kauf dieses
Rega-Produkts.
Bitte beachten Sie diese Anleitung im Sinne einer
bestmöglichen Handhabung und Wiedergabe
und um Einschränkungen der Gewährleistung zu
vermeiden. Oder otter: Diese kurze Anleitung
soll es Ihnen erleichtern, das Beste aus Ihrem
Plattenspieler zu holen. Eine falsche Handhabung
kann dagegen die Gewährleistung gefährden.
Zusätzliche Hinweise nden Sie auf unserer Seite
www.rega.co.uk im Internet.
Planar 6 und Neo Netzteil: Auspacken und Aufstellung
Der Plattenspieler soll immer gerade gehalten werden.
Vorne im Karton ist eine Packanleitung aufgedruckt.
Heben Sie die Verpackung für einen späteren sicheren Transport auf.
Der Planar 6 soll auf einer stabilen waagerechten Unterlage aufgestellt werden.
Der Antriebsriemen muss richtig aufgelegt sein und die Sicherungspappe unter dem Subteller
wird entfernt.
Nun können Glasteller und die Matte vorsichtig aufgelegt werden.
•
•
•
•
•
•
1Plattenteller
2Antriebsriemen und Treibrad
3Tonarm
4Gegengewicht
5Chassis
6Netzanschluss
7Phono Anschlusskabel
8Tonarmlift
8
3
4
6
1
2
5
7
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
11

Geschwindigkeitseinstellung
Die Drehzahl ist ab Werk justiert und soll nur wenn nötig verändert
werden. Auf der Rückseite des Neo bendet sich die Taste„Speed
Programme“ für den Einstellmodus, die zugehörige LED„Programme
Mode“, die entweder die voreingestellte oder die regelbare
Betriebsart anzeigt und der Regler„Speed Adjustment“ mit einer
Feineinstellung der Drehzahl.
Für die Einstellung empfehlen wir die Verwendung des als Zubehör
erhältlichen„Strobe Kit“ von Rega. Sie wird bei einer Drehzahl
von 33/min vorgenommen und gilt damit auch für die 45er
Geschwindigkeit.
- Die Taste„Speed Programme“ wird gedrückt und die„Programme
Mode“ LED leuchtet rot.
- Mit Hilfe des beigelegten Inbusschlüssels kann die Drehzahl
am Regler„Speed Adjustment“ in Stufen von 0,01/min in beide
Richtungen variiert werden. Gehen Sie in kleinen Schritten vor und
kontrollieren Sie das Ergebnis.
- Nach der Einstellung wird der Schalter„Speed Programme Switch“
noch einmal gedrückt um in den Normalbetrieb zurück zu gelangen.
In dieser Betriebsart leuchtet die LED alle zehn Sekunden kurz auf,
um anzuzeigen, dass die Werkseinstellung geändert wurde. Der
Plattenspieler läuft nun mit der neu denierten Drehzahl.
Aufstellung und Anschlüsse
1. Nur das mitgelieferte Netzteil Rega PS 1 verwenden.
2. Für die Verbindung von Planar 6 und Netzteil Neo das
mitgelieferte Kabel mit DIN-Steckern verwenden.
3. Rega PS 1 mit dem Netz verbinden und einschalten.
4. Einschalten des Neo mit dem„Power“ Schalter setzt den
Plattenspieler in Gang.
5. Bei rot leuchtendem Rega Logo ist die Drehzahl 33/min
eingestellt.
6. Bei grün leuchtender Anzeige ist 45/min gewählt.
7. Mit dem Schalter„33 / 45“ kann zwischen den Geschwindigkeiten
umgeschaltet werden.
Das Netzteil soll soweit wie möglich vom Tonarm aufgestellt
werden, um Brummstörungen zu vermeiden.
Anschluss an den Verstärker
Das Tonarmkabel des Planar 6 muss mit einem geeigneten
Phonoeingang verbunden werden, dabei ist der linke Kanal (1)
schwarz, rot (2) ist rechts. Je nach verwendetem Abtastsystem muss
dies ein für MM oder MC geeigneter Eingang sein. Wenn Ihre Anlage
nicht über einen Phonoanschluss verfügt, muss man eine separate
Phonostufe verwenden.
Abtaster-Montage und Einstellung des Tonarms
RB330
Stellen Sie sicher, dass der Tonabnehmer richtig angeschlossen ist.
Überprüfen Sie seine korrekte Einbaulage mit Hilfe der beigelegten
Schablone. Dann werden Auagekraft (A) und Antiskating (B)
zunächst auf Null gestellt und das Gegengewicht (C) von hinten auf
das Armrohr geschoben. Ohne den Nadelschutz wird der Tonarm
oberhalb des Plattentellers gehalten und das Gewicht soweit
verschoben, bis der Arm in der Balance ist und knapp über der
Plattenoberäche schwebt. Nach Herstellung des Gleichgewichts
kann die gewünschte Auagekraft mit Hilfe der Skala am Rad
eingestellt werden. Der Schieber für Antiskating wird auf denselben
Nennwert gebracht.
A
C
B
12

Einstellen der Drehzahl
Hinweis: Wir empfehlen die Verwendung des Rega-Stroboskop-Kits
für eine genaue Messung der Drehzahl während der Justierung
(separat erhältlich).
Hinweis: Die Drehzahl wird bei einer Geschwindigkeit von 33⁄ U/
min angepasst und sämtliche Justierungen, die bei 33⁄ U/min
erfolgen, werden automatisch für 45 U/min übernommen.
1. Wählen Sie 33⁄ U/min.
2. Betätigen Sie den Schalter für die Drehzahlregelung auf der
Rückseite einmal, um die Anlage in den Setup-Modus zu setzen - Die
Programmiermodus-LED wird nun permanent rot leuchten.
3. Passen Sie die Drehzahl mithilfe des Drehzahl-Anpassungsreglers
unter Anwendung des im Lieferumfang enthaltenen 1,7mm
Inbusschlüssels an. Durch das Drehen im Uhrzeigersinn wird die
Drehzahl erhöht, durch das Drehen gegen den Uhrzeigersinn
verringert. Die Schrittweite beträgt 0.01 U/min. Nehmen Sie nur
kleine Justierungen von bis zu fünf‘Schritten’auf einmal vor, um eine
präzise Justierung zu gewährleisten. Prüfen Sie nach jeder Justierung
die Drehzahl, um größtmögliche Genauigkeit zu erreichen.
4. Wurde die Drehzahl richtig eingestellt, drücken Sie die
Drehzahl-Programm-Taste einmal, um die Anlage wieder
in den Betriebsmodus zu setzen. Die LED-Lampe für den
Programmiermodus schaltet sich ab und blinkt ungefähr alle
zehn Sekunden, was anzeigt, dass die Drehzahl im Vergleich zur
Werkseinstellung geändert wurde. Ihr Plattenspieler ist jetzt
eingerichtet und betriebsbereit.
Rückkehr zur Werkseinstellung
Sie wird nach einem Wechsel des Antriebsriemens empfohlen oder
wenn der Plattenspieler repariert worden ist. Bei einer eingestellten
Drehzahl von 33,3/min:
- wird die Taste„Speed Programme“ zehn Sekunden lang gedrückt.
- In den ersten fünf Sekunden leuchtet die LED permanent und
blinkt dann, bis sie wieder dauerhaft leuchtet.
- Nun die Taste„Speed Programme“ noch einmal drücken, das Gerät
kehrt in die normale Betriebsart zurück und die Drehzahl ist wieder
auf Werkseinstellung.
Wir empfehlen, den Antriebsriemen alle fünf Jahre zu wechseln
um das volle Potential auszuschöpfen. Der Betrieb des Neo bei
Verwendung eines verschlissenen Riemens kann zu Schwankungen
der Drehzahl führen.
Mobiltelefon Apps zur Drehzahlkontrolle
Zusammen mit einem Londoner Tonstudio hat Rega die von
Philip Broder für das iPhone entwickelte RPM App getestet und
für Plattenspieler mit Neo gute Ergebnisse erzielt. Die Genauigkeit
dieser App ist im Grundsatz gegeben, kann von uns aber
naturgemäß nicht unter allen Umständen garantiert werden, weil es
sich um ein Fremderzeugnis handelt. Falls Sie sich nicht sicher sind,
sollte eine andere Methode gewählt werden.
Rega Stroboskop und Stroboscheibe (separat
erhältlich)
Dieser als Zubehör erhältliche Satz umfaßt ein Handgerät mit
quarzgesteuerter LED und eine Stroboscheibe zum Auegen
für den Plattenteller. Durch die Beleuchtung mit pulsierendem
LED-Licht wird man in der Anwendung unabhängig vom 50 Hz-
Wechselstromnetz.
Anwendung
Bei rotierendem Plattenteller kann mit Hilfe der auf der
Stroboscheibe angebrachten Strichbalken die korrekte Drehzahl
ermittelt werden. Die richtige Einstellung der Drehzahl 33,3/min
ist erreicht, wenn die Balken bei Beleuchtung mit der LED des
Handgeräts still zu stehen scheinen. Am besten geht das bei einem
Abstand von etwa 2 cm zwischen Teller und LED. Eine scheinbare
Linksdrehung des Streifenmusters zeigt zu hohe und eine
Rechtsdrehung zu geringe Geschwindigkeit. Wenn innerhalb einer
Minute ein Streifen nur um eine Position wandert, ist die Drehzahl
mit einer Genauigkeit von 0,016 % eingestellt. Mit dem Regler im
Neo kann bis zu einer Genauigkeit von 0,05 % justiert werden.
Warnhinweis: Menschen mit Neigung zu visuell induzierten
epileptischen Anfällen sollen das Handgerät wegen der Natur des
LED-Blitzlichts nicht benutzen.
13

Technische Daten Neo
Ausgang 24 V Wechselspannung in zwei Phasen mit rückstellbarer
Sicherung.
Leistungsaufnahme 7,2 W (24 V Wechselspannung für PSU 1).
Feineinstellung der Drehzahl in Schritten von 0,01/min.
Stroboskopscheibe für 100 Hz, 180 Markierungen für 33,3/min.
Abweichung von einer Stelle pro Minute entspricht 0,016%
Drehzahlfehler.
Stromversorgung für Neo durch Rega PS1, erhältlich für Netz 115
oder 230 V Wechselspannung 50 / 60 Hz.
Warnhinweis
- Schalten Sie das Netzteil aus, bevor es vom Netz getrennt wird.
- Benutzen Sie es nicht ohne angeschlossenen Plattenspieler.
- Die Kontakte des Netzteils dürfen nicht kurzgeschlossen werden,
um einen Schaden zu vermeiden.
- Benutzung nur zusammen mit einem Rega PS1 Netzgerät.
- Die Geräte niemals der Feuchtigkeit oder Nässe aussetzen und die
Geräte nicht önen.
Im Ausgang des Neo sind rückstellbare Sicherungen eingebaut, die
den Treiber vor Überlastung schützen. In den seltenen Fällen wo
diese ansprechen läuft der Motor nicht mehr richtig. Sie können
zurückgesetzt werden, indem das Neo an der Frontseite für etwa
zehn Sekunden ausgeschaltet wird. Wird die richtige Funktion so
nicht wiederhergestellt, soll eine Fachwerkstatt zu Rate gezogen
werden.
Neo-Stromversorgung Spezikationen
PS1 (UK)
Eingang 230V ~ 50Hz 0.07A
Ausgang 24V ~ 350mA AC
PS1 (EU - Euro 2-polig)
Eingang 230V ~ 50Hz 0.07A
Ausgang 24V ~ 350mA AC
PS1 (UL - USA)
Eingang 115-120V ~ 60Hz
Sicherheit und Gewährleistung
Sicherheitshinweise
Setzen Sie die Geräte niemals Feuchtigkeit oder Nässe aus.
Benutzen Sie die Geräte nicht in der Nähe von Wärmequellen wie
Heizkörpern, Herden, Öfen oder Kerzen.
Sorgen Sie für ausreichende Luftzirkulation durch einen
Mindestabstand der Geräte von 10 cm untereinander und behindern
Sie die Wärmeabfuhr nicht durch untergelegte Teppiche, Decken
usw.
Önen Sie die Geräte nicht und lassen Sie keine Fremdkörper in das
Innere gelangen.
Stellen Sie die Geräte nur auf einer festen waagerechten Unterlage
auf.
Unsere Erzeugnisse sollen nur in gemäßigten Klimazonen bei
Temperaturen zwischen 5° und 35° C benutzt werden.
Halten Sie Verpackungsmaterial und Kleinteile außerhalb der
Reichweite von Kindern.
Betrieb nur mit dem Rega Netzteilen PS1 oder Neo. Stromversorgung
24 V Wechselspannung, 350 mA, Leistungsaufnahme 7,2 W.
Trennen Sie die Geräte vom Netz, wenn sie längere Zeit nicht in
Gebrauch sind.
Wartung
Reinigung nur mit einem weichen Mikrofasertuch, das auch leicht
angefeuchtet sein kann. Das Gerät ist dabei vom Netz zu trennen.
Entfernen Sie keine Abdeckungen. Reparaturen können nicht vom
Anwender vorgenommen werden. Wenn das Gerät sich untypisch
verhält oder sich erhitzt, muss es vom Netz getrennt und in einer
Fachwerkstatt geprüft werden.
Gewährleistung
Für Rega Erzeugnisse gelten die in Deutschland gesetzlichen
Gewährleistungsfristen. Hiervon ausgenommen ist normale
Abnutzung im Gebrauch. Unbefugte Eingrie oder unsachgemäße
Handhabung können zum Verlust der Gewährleistung führen.
Aus diesem Grund soll auch nur die Originalverpackung für
Rücksendungen verwendet werden. Ersatz-Verpackungsmaterial ist
im Fachhandel erhältlich.
14

Grazie per aver acquistato questo
prodotto Rega.
Raccomandiamo di utilizzare questa guida rapida
alla congurazione per ottenere prestazioni
ottimali e un funzionamento perfetto. Il mancato
rispetto delle istruzioni potrebbe invalidare la
garanzia.
Per maggiori informazioni su questo prodotto,
visitare il sito www.rega.co.uk
Disimballaggio e congurazione del Planar 6 e dell’alimentatore Neo
Tenere sempre il giradischi su una supercie piana.
Seguire le istruzioni per il disimballaggio stampate all’interno della parte anteriore
della scatola.
Conservare l’imballaggio qualora dovesse servire per trasportare il giradischi in futuro.
Sistemare il giradischi su una supercie solida e piana.
Assicurarsi che la cinghia di trasmissione sia inserita e rimuovere il cartoncino di
protezione del perno per il trasporto da sotto il sottopiatto.
Posizionare con attenzione il piatto di vetro sul perno e montare il tappetino del
giradischi.
•
•
•
•
•
•
Piatto
Cinghia di trasmissione e
puleggia
Braccio
Peso di bilanciamento
Base
Ingresso alimentazione
Uscita fono
Alzatestina
1
2
3
4
5
6
7
8
8
3
4
6
1
2
5
7
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
15

Regolazione della velocità (impostazione di
fabbrica - regolare unicamente se necessario)
Le funzioni di controllo della velocità sono ubicate sul pannello
posteriore del Neo.
Interruttore programma di velocità – Abilita la modalità di
impostazione della velocità.
LED modalità programma – Indica le due modalità di esecuzione:
Modalità predenita e modalità di regolazione della velocità.
Regolazione della velocità – Questo codicatore è usato per
regolare la velocità. La velocità può essere controllata a passi di 0,01
giri/min.
Congurazione e collegamenti
1. Usare unicamente l’adattatore PS1 CA fornito da Rega.
2. Collegare il cavo DIN di alimentazione (fornito) fra il retro del
Planar 6 e la presa d’ingresso CA 24 V sul pannello posteriore del
Neo.
3. Inserire il Rega PS1 e accendere.
4. Per accendere il Neo, premere il pulsante con la scritta “Power”
(Alimentazione) posizionato sul pannello frontale e il piatto del
giradischi girerà alla velocità selezionata.
5. Quando l’alimentazione è accesa, se il logo Rega è illuminato di
rosso, la velocità selezionata è di 33⁄ giri/min.
6. Se il logo Rega è illuminato di verde, è selezionata la velocità 45
giri/min.
7. Per cambiare velocità, premere il pulsante con la scritta“33/45” sul
pannello frontale.
Nota: Per ridurre al minimo il rischio di ronzio alla testina, il Neo deve
essere posizionato il più lontano possibile dal giradischi o almeno
per quanto lo consenta la lunghezza del cavo di interconnessione.
Collegamento all’amplicatore
I cavi fono esterni del braccio devono essere collegati a uno stadio
fono adatto. Eettuare le connessioni come segue: Rosso = canale
destro, Nero = canale sinistro.
A seconda del tipo di testina scelta, è necessario uno stadio fono
a magnete mobile (MM) o a bobina mobile (MC) appropriato. Se
l’amplicatore non dispone di uno stadio fono integrato, occorre
procurarsene uno esterno (venduto separatamente).
Montaggio della testina e assemblaggio del
braccio RB330
In primo luogo assicurarsi che gli attacchi della testina siano orientati
in modo corretto secondo le speciche dei contrassegni riportativi
sopra. Usare la prolunga di allineamento della testina (fornita) per
impostare con precisione la posizione della testina. Assicurarsi che
l’anello di calibrazione della forza d’appoggio (A) e il regolatore bias
(B) siano entrambi su zero. Sistemare il peso di bilanciamento (C) sul
suo albero. Con la protezione della puntina rimossa, posizionare la
testina al di sopra del solco di attacco di un LP. Sostenendo il porta-
testina, spingere con cura il peso più su lungo l’albero no a quando
la puntina non si trova a una distanza di appena 1 mm dal disco.
La forza d’appoggio raccomandata può ora essere applicata usando
l’anello di regolazione. Usare sempre una forza corrispondente
al limite superiore dell’intervallo consigliato dal costruttore della
testina. Inne, portare il regolatore bias allo stesso valore del
comando della forza di appoggio.
A
C
B
16

Per regolare la velocità
Nota: Si raccomanda di utilizzare il kit strobo di Rega (venduto a
parte) per misurare con precisione la velocità durante la regolazione.
Nota: La velocità viene regolata a 33⁄ giri e ogni variazione viene
applicata automaticamente anche a 45 giri.
1. Selezionare 33⁄ giri/min.
2. Premere l’interruttore di programmazione della velocità sul
pannello posteriore una volta per portare l’unità in modalità di
impostazione - Il LED della “Modalità di programmazione” rimane ora
illuminato di rosso.
3. Regolare la velocità con l’apposito comando usando la chiave da
1,7 mm fornita. La rotazione in senso orario aumenta la velocità,
mentre in senso antiorario la riduce. I passi di regolazione sono di
0,01 giri/min. Apportare unicamente piccole regolazioni di massimo
cinque passi alla volta per ottenere i valori richiesti. Controllare
la velocità dopo ogni regolazione per arrivare a una precisione
ottimale.
4. Una volta impostata correttamente la velocità, premere
l’interruttore di programmazione della velocità una volta per
riportare l’unità in modalità di esecuzione. Il LED della modalità di
programmazione si spegne e lampeggia ogni dieci secondi circa per
indicare che la velocità è stata modicata rispetto alle impostazioni
di fabbrica. Il giradischi è ora congurato e pronto per l’uso.
Per riportare il Neo alle impostazioni di fabbrica
Questa procedura è raccomandata quando viene montata una
nuova cinghia di trasmissione sul giradischi o dopo la manutenzione
per ottimizzare l’intervallo di regolazione disponibile.
1. Selezionare 33⁄ giri/min.
2. Premere e tenere premuto il pulsante di programmazione della
velocità per dieci secondi.
3. Durante i primi cinque secondi il LED si illumina con luce ssa per
poi lampeggiare per gli ultimi cinque secondi, prima di tornare sso.
4. Premere il pulsante di programmazione della velocità ancora una
volta per tornare in“modalità di esecuzione”. Sull’unità sono ora
ripristinate le impostazioni predenite.
Nota: Raccomandiamo di sostituire le cinghie di trazione del Rega
ogni cinque anni per garantire prestazioni ottimali. Usare il Neo con
vecchie cinghie usurate potrebbe ridurne le prestazioni e inuire
sulla stabilità della velocità.
Uso di app per telefono cellulare per il controllo e
la regolazione della velocità
Rega, in collaborazione con uno studio di mastering di Londra,
ha utilizzato l’app RPM per iPhone (disponibile sull’App Store)
sviluppata da Philip Broder per controllare e regolare la velocità di un
giradischi con il Neo, ottenendo risultati positivi. Abbiamo vericato
la precisione di base dell’app RPM impiegando apparecchiature
di misurazione della velocità di Rega presso i nostri locali ma, dal
momento che si tratta di un’app di terzi, non possiamo garantire
le letture a causa di variabili che potrebbero essere determinate
dall’età, dalle condizioni e dal sistema operativo del telefono su cui
è installata l’app. Per qualsiasi dubbio, consigliamo di vericare la
calibrazione dell’app RPM con un dispositivo di riferimento adatto.
Strobo Rega e disco stroboscopico (venduti a
parte)
Il modo migliore per regolare la velocità del Planar 6 è utilizzare il kit
Strobo di Rega. Un disco stroboscopico è uno strumento ottico che
serve a misurare la velocità del giradischi“congelando”le barre sul
disco. Queste sono illuminate da un LED al quarzo di precisione che
pulsa a 100 Hz.
Come usare il kit Strobo
Posizionare semplicemente il disco stroboscopico sul piatto del
giradischi. Accendere il LED da 100 Hz e tenerlo all’incirca a 2 cm al
di sopra dello strobo rotante. Se le barre non sembrano muoversi
e sono ferme, la velocità è di 33,33 giri/min. Se si muovono verso
sinistra, la velocità del giradischi è alta mentre, di contro, se si
spostano verso destra, la velocità del giradischi è bassa.
Se nel corso di un minuto le barre sembrano muoversi una a
sinistra e una a destra, la velocità è alta o bassa rispettivamente
dello 0,016%. Utilizzando il controllo di velocità del Neo è possibile
raggiungere +/- 0,05% o +/- 1,3 giri/min.
Nota: Se nel corso di un minuto le barre sembrano muoversi di
due barre a sinistra e di due barre a destra, la velocità è alta o bassa
rispettivamente di 0,01 giri/min. Usando il controllo della velocità del
Neo è possibile raggiungere +/- 0,01 giri/min., che è uno dei valori
nell’intervallo di regolazione della velocità.
Avvertenza: Data la natura dell’eetto stroboscopico del disco e
della luce LED, raccomandiamo vivamente che il dispositivo non
venga utilizzato da soggetti aetti da epilessia fotoindotta. Sebbene
si tratti di una condizione molto rara, è opportuno che l’utente ne
sia informato. Se necessario, rivolgersi al proprio rivenditore per
richiedere assistenza.
17

Speciche Neo
Uscita al motore bifase = 24 V CA con protezione fornita da fusibile
resettabile. Consumo elettrico = 7,2 watt.
Tensione = 24 V CA. Solo Rega PSU1.
Passi di controllo della velocità = 0,01 giri/min.
Disco stroboscopico = 100 Hz, 180 contrassegna 33,33 giri/min.
Risoluzione di deriva di base al minuto per una barra = 0,016%.
Precauzioni
- Non scollegare l’alimentazione dal giradischi mentre l’unità è
accesa. Spegnere l’alimentazione prima di staccare la spina.
- Non accendere l’alimentatore se il giradischi non è collegato.
- Sui poli della spina sono presenti un segnale 24 V CA più un
segnale 20 V CC. Se vengono messi in corto circuito si danneggia
l’alimentazione dell’unità.
- Usare solo con l’alimentatore Rega PS1.
- Non esporre mai l’unità alla pioggia o all’umidità.
- Non aprire l’involucro. All’interno non sono presenti parti
manutenzionabili dall’utente.
Il Neo ha incorporati fusibili resettabili nell’amplicatore dell’unità
per proteggerla dalla sovracorrente, che può guastare il giradischi
o farlo funzionare in modo irregolare. Se si dovessero attivare (in
rare circostanze), si possono resettare spegnendo il Neo attraverso
il pannello anteriore per circa 10 secondi. Se il guasto dovesse
persistere, rivolgersi al proprio rivenditore.
Speciche di alimentazione del Neo
PS1 (UK)
Ingresso 230 V ~ 50 Hz 0,07 A
Uscita 24 V ~ 350 mA CA
PS1 (UE - spina Europea a 2 poli)
Ingresso 230 V ~ 50 Hz 0,07 A
Uscita 24 V ~ 350 mA CA
PS1 (UL - spina Americana)
Ingresso 115-120 V ~ 60 Hz
Sicurezza e garanzia
Istruzioni di sicurezza
Non usare l’unità nelle vicinanze di liquidi e non esporla all’umidità.
Non usare nelle vicinanze di fonti di calore come radiatori, feritoie di
aerazione, stufe o candele.
Assicurare un’adeguata ventilazione intorno al prodotto, lasciando
uno spazio di almeno 10 cm in tutte le direzioni ed evitare di
posizionare l’unità su superci non rigide come un tappeto lungo e
tessuti.
Non aprire l’involucro del prodotto e non forzare oggetti nell’unità.
Posizionare l’unità su una supercie piana da cui non possa cadere o
rovesciarsi.
L’unità deve essere utilizzata unicamente in climi moderati, a
temperature comprese fra 5°C e 35°C.
Tenere il materiale dell’imballaggio e le parti minute lontano dalla
portata dei bambini. Usare solo con un alimentatore Rega PS1 o Neo.
Ingresso di alimentazione 24 V CA 350 mA. Consumo elettrico 7,2 W.
Staccare l’unità dalla presa se non la si utilizza per periodi di tempo
prolungati.
Manutenzione
Con l’unità scollegata dalla presa, pulire solo utilizzando un panno
in microbra (leggermente inumidito, se necessario). Non smontare
l’involucro: all’interno non vi sono parti manutenzionabili dall’utente.
Se l’unità funziona in modo irregolare o emette fumo od odore,
scollegare l’alimentazione e portarla da un tecnico dell’assistenza
qualicato.
Garanzia
Tutti i prodotti Rega sono coperti da una garanzia a vita contro
i difetti di fabbricazione. Questa garanzia esclude l’usura. Le
modiche non autorizzate o il mancato rispetto delle linee guida
raccomandate da Rega possono invalidare la garanzia.
Se l’unità viene rimandata al rivenditore o riportata in assistenza,
deve essere utilizzato l’imballo originale per preservare la garanzia.
Imballaggi sostitutivi sono disponibili presso qualsiasi rivenditore
Rega.
Sono fatti salvi i diritti di legge del consumatore.
18

Gracias por adquirir este producto de
Rega.
Siga esta guía de instalación rápida para garantizar
un rendimiento óptimo y un funcionamiento
perfecto. De no hacerlo, es posible que su garantía
quede invalidada.
Para más información sobre este producto, diríjase
a www.rega.co.uk
Desembalaje e instalación del Planar 6 y la fuente de alimentación Neo
Mantenga siempre el giradiscos en posición horizontal.
Siga la guía de desembalaje impresa dentro de la parte frontal de la caja.
Guarde el embalaje por si necesita transportar su giradiscos en un futuro.
Coloque el giradiscos en una supercie nivelada y rme.
Asegúrese de que la correa de transmisión esté en su lugar y retire la
tarjeta de transporte del buje que se encuentra debajo del subchasis.
Coloque cuidadosamente el plato de cristal sobre el buje y ponga la
alfombrilla del giradiscos.
•
•
•
•
•
•
Plato
Correa de transmisión y
polea
Brazo fonocaptor
Contrapeso
Plinto
Entrada de corriente
Salida de phono
Elevador del brazo
1
2
3
4
5
6
7
8
8
3
4
6
1
2
5
7
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
19

Ajuste de velocidad (predeterminado de fábrica;
ajustar solo si es necesario)
Las funciones de control de velocidad se encuentran en el panel
trasero de la Neo.
Interruptor de programa de velocidad – Habilita el modo de
velocidad establecida.
LED de modo de programa – Indica los dos modos de
funcionamiento: modo predeterminado de fábrica y modo de ajuste
de velocidad.
Ajuste de velocidad – Este codicador se usa para ajustar la
velocidad. El tamaño de intervalo del control de velocidad es de 0,01
RPM.
Instalación y conexiones
1. Emplee únicamente el adaptador PS1 AC de Rega suministrado.
2. Conecte el cable eléctrico DIN (suministrado) a la parte trasera del
Planar 6 y al enchufe de entrada de 24 V CA en el panel trasero de la
Neo.
3. Enchufe el PS1 de Rega y conecte el suministro de red.
4. Para encender la Neo, pulse el botón marcado «Power» situado en
el panel frontal y el giradiscos girará a la velocidad seleccionada.
5. Cuando se conecta la fuente de alimentación, si el logotipo de
Rega se ilumina en rojo, está seleccionada 33⁄ RPM.
6. Si el logotipo de Rega se ilumina en verde está seleccionada 45
RPM.
7. Para cambiar entre las velocidades, pulse el botón marcado
«33/45» en el panel frontal según lo necesite.
Nota: Para minimizar el riesgo de que la cápsula recoja vibraciones,
la Neo debe situarse tan alejada del giradiscos como permita el cable
de conexión.
Conexión al amplicador
Los cables de audio externos del brazo fonocaptor deben estar
conectados a un preamplicador de phono apropiado. Conéctelos
de la siguiente manera: Rojo = canal derecho, negro = canal
izquierdo.
En función del tipo de cápsula que haya elegido, necesitará un
preamplicador adecuado para imán móvil (MM) o bobina móvil
(MC). Si su amplicador no tiene un previo fonográco integrado,
necesitará uno externo (se vende por separado).
Montaje de la cápsula e instalación del brazo
fonocaptor RB330
En primer lugar, asegúrese de que las jaciones de la cápsula estén
correctamente orientadas según las especicaciones del fabricante.
Utilice el transportador de alineación de la cápsula (suministrado)
para jar con precisión la posición de esta. Asegúrese de que el
dial de fuerza de apoyo (A) y el antiskating (B) estén ajustados a
cero. Coloque el contrapeso (C) sobre el eje del contrapeso. Con la
protección de la aguja retirada, posicione la cápsula sobre el surco
de inicio de un LP. Sujetando la cubierta, suba cuidadosamente el
peso empujándolo por el eje hasta que la aguja esté otando a una
distancia de tan solo 1 mm del disco.
Ahora se puede aplicar la fuerza de apoyo recomendada usando
el dial de fuerza de seguimiento. Utilice siempre una fuerza que se
corresponda con el límite superior del rango recomendado por los
fabricantes de la cápsula. Por último, empuje el ajuste del antiskating
al mismo número que el control de la fuerza de apoyo.
A
C
B
20
