Regin TG-R6W User manual

INSTRUCTION
i
Read this instruction before installation
of the product
TG-R6W 1
1
2
3
+-
+-
Pairing the sensor with the receiver
Look in the receiver instruction (RCW-M) for information on how to
pair the sensor with the receiver.
Pairing/connection test
The connection to the receiver must be tested before mounting the
sensor.
1. Place the receiver and the sensor at the desired locations.
2. Put the receiver into Programming mode (refer to the RCW-M
instruction).
3. Perform a Walk test: Press the Test button on the sensor to see if the
location is within signal range of the receiver. The LED light will indi-
cate if the sensor is paired with the receiver or not. There will also be
a long beep from the receiver when the sensor is paired successfully.
LED light
3 flashes (When Test button is pressed):
The sensor is not paired with the receiver.
Flashing (When Test button is pressed):
The sensor is paired with the receiver.
Flash every 4 seconds:
Batteries needs to be replaced.
Mounting the sensor
1. Use the screw holes in the casing to mount the sensor on the wall
2. Snap on the cover
TG-R6W

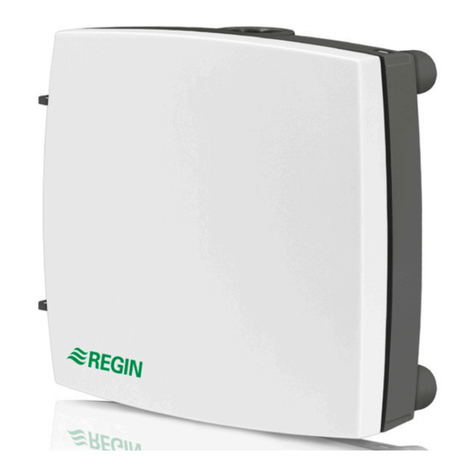

Wireless outdoor temperature sensor
TG-R6W is a wireless outdoor temperature sensor that monitors tem-
perature and sends a signal to the Regin Modbus receiver
RCW-M.
Commissioning
The sensor should be placed out of direct sunlight and in a place with
unobstructed air circulation.
The sensor must be paired with the receiver RCW-M before it can be
used.
Installation of batteries
1. Open the cover by pressing the locking tabs carefully with a
screwdriver
2. Insert two CR123 3V Lithium batteries
Other functions
Temperature detection
The sensor monitors the temperature at a preset time interval (factory
setting is 2 minutes), and if the temperature has changed by more
than ± 1°C it will send a signal to the receiver. If the temperature is
stable, the sensor will transmit a signal every 95-115 minutes.
Self test
The sensor will automatically send a supervisory signal to the receiver
at an interval of 95 to 115 minutes to test the signal.
The receiver will indicate “out of signal” if it has not received the
signal at a preset interval.
Technical data
Battery CR123 3V Lithium x 2
Frequency 868 MHz
Operating temperature -30...+50°C
Operation humidity Max. 85% RH (non-condensing)
Protection class IP54
Dimensions (HxWxD) 85 x 90 x 35 mm
Low Voltage Directive (LVD) standards
This product conforms to the requirements of the European Low
Voltage Directive (LVD) 2014/35/EU through product standards
EN 60950-1 and +A11, +A1, +A12 and +A2.
EMC emissions & immunity standards
This product conforms to the requirements of the EMC Directive
2014/30/EU through product standards EN 50130-4, EN 61000-4-2,
EN 61000-4-3 and +A2.
Efficient use of the radio frequency spectrum
This product conforms to the requirements of the Efficient use of the
radio frequency spectrum, Article 3.2 of 1999/5/EG through the follow-
ing standards: EN 301489-1: V1.9.2, EN 301489-3: V1.6.1,
EN 300220-2: V2.4.1 and EN 300220-1: V2.4.
RF & human exposure
EN 62479.
RoHS
This product conforms to the Directive 2011/65/EU of the
European Parliament and of the Council through product standard
EN 50581:2012.
12813D
FEB 17
EN
Number Description
1 Battery
compartments
2 Connection/
Test button
3 LED light

TG-R6W 2
Product documentation
Document Description
Product sheet TG-R6W Short product information
Instruction RCW-M Instruction for the Modbus receiver
All documentation can be downloaded from www.regincontrols.com
Contact
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: [phone], Fax: [phone]
www.regincontrols.com, [email protected]
INSTRUKTION
i
Läs denna instruktion innan produkten
monteras och ansluts
SV TG-R6W Parkoppling/anslutningstest
Anslutningen till mottagaren måste testas innan givaren monteras.
1. Placera mottagaren och givaren på önskad plats.
2. Ställ mottagaren till Programmeringsläge (se instruktionen för
RCW-M).
3. Utför ett Gångtest: Tryck på Testknappen på givaren för att
kontrollera att den befinner sig inom mottagarens signalområde.
Lysdioden visar om givaren är parkopplad med mottagaren eller
ej. Mottagaren ger också ifrån sig en lång ljudsignal när givaren
har parkopplats.
Lysdioden
3 blinkningar (När Testknappen trycks ner):
Givaren är inte parkopplad med mottagaren.
Stadigt blinkande (När Testknappen trycks ner):
Givaren är parkopplad med mottagaren.
En blinkning var fjärde sekund:
Batterierna behöver bytas ut.
Så monterar du givaren
1. Använd skruvhålen för att montera givaren på en vägg
2. Sätt locket på plats
Övriga funktioner
Temperaturavkänning
Givaren övervakar temperaturen vid ett förinställt tidsintervall
(leveransinställning = 2 minuter) och om temperaturen då har ändrats
med mer än ± 1 °C sänder den en signal till mottagaren. Om tem-
peraturen är stabil kommer givaren att sända en signal till mottagaren
var 95-115 minut.
Självtest
Givaren skickar automatiskt en övervakningssignal till mottagaren
med 95-115 minuters intervall för att testa signalen.
Om den inte mottar en signal under det förinställda intervallet
kommer mottagaren att meddela att givaren är utom räckhåll.
Tekniska data
Batteri CR123 3V Litium x 2
Frekvens 868 MHz
Driftstemperatur -30...+50°C
Luftfuktighet, drift Max. 85 % RH (icke-kondenserande)
Skyddsklass IP54
Dimensioner (HxBxD) 85 x 90 x 35 mm
Trådlös utetemperaturgivare
TG-R6W är en trådlös utetemperaturgivare som övervakar temperatur-
nivån och sänder en signal till Regins Modbusmottagare RCW-M.
Driftsättning
Givaren ska placeras på en plats utan direkt solljus med obehindrad
luftcirkulation.
Givaren måste parkopplas med mottagaren RCW-M innan den kan
användas.
Sätt i batterierna
1. Öppna locket genom att försiktigt trycka in låsfliken med en
skruvmejsel
2. Sätt i två stycken CR123 3V Litiumbatterier
1
2
3
+-
+-
Så parkopplar du givaren med mottagaren
Se instruktionen för mottagaren (RCW-M) för information om hur man
parkopplar givaren med mottagaren.
Siffra Beskrivning
1 Batterifack
2 Anslutning/
Testknapp
3 Lysdiod

TG-R6W 3
LVD, lågspänningsdirektivet
Produkten uppfyller kraven i det europeiska lågspänningsdirektivet
(LVD) 2014/35/EU genom produktstandarderna EN 60950-1 och
+A11, +A1, +A12 och +A2.
EMC emissions- och immunitetsstandard
Produkten uppfyller kraven i EMC-direktivet 2014/30/EU genom
produktstandarderna EN 50130-4, EN 61000-4-2, EN 61000-4-3
och +A2.
Effektivt användande av radiofrekvensspektrum
Produkten uppfyller kraven i Effektivt användande av radiofrekven-
sspektrum, Artikel 3.2 av 1999/5/EG genom produktstandarderna
EN 301489-1: V1.9.2, EN 301489-3: V1.6.1, EN 300220-2: V2.4.1
och EN 300220-1: V2.4.
Radiofrekvens & mänsklig exponering
EN 62479.
RoHS
Produkten uppfyller Europaparlamentets och rådets direktiv
2011/65/EU genom produktstandard EN 50581:2012.
Produktdokumentation
Dokument Beskrivning
Produktblad TG-R6W Kortfattad produktinformation
Instruktion RCW-M Instruktion för Modbusmottagaren
Dokumenten kan laddas ner från www.regincontrols.com
Kontakt
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: [phone], Fax: [phone]
www.regincontrols.com, [email protected]

ANLEITUNG
i
Lesen Sie diese Montageanleitung vor
der Montage des Produktes durch.
TG-R6W 4
3. Führen Sie einen "Funktionstest" durch: Drücken Sie die "Test-Taste"
auf dem Fühler um zu prüfen, ob er sich im Empfangsbereich des
Empfängers befindet. Die LED auf dem Fühler zeigt an, ob er mit
dem Empfänger gekoppelt ist oder nicht. Es ertönt ein langer Ton
(Piep) vom Empfänger, wenn die Kopplung erfolgreich war.
LED
3 x Blinken (Wenn die Test-Taste gedrückt ist): Der Fühler ist nicht mit
dem Empfänger gekoppelt.
Blinken (Wenn die Test-Taste gedrückt ist): Der Fühler ist mit dem Emp-
fänger gekoppelt.
Blinken alle 4 Sekunden:Die Batterien müssen ausgetauscht werden.
Fühler montieren
1. Verwenden Sie die beiden Schraubenlöcher, um den Fühler an die
Wand zu montieren.
2. Bringen Sie die Abdeckung an.
Weitere Funktionen
Temperaturerkennung
Der Fühler misst die Temeratur in einem gegebenen Zeitintervall (Werk-
seinstellung alle 2 Minuten). Wenn die Temperatur sich mehr als +/- 1°C
verändert hat, sendet der Fühler ein Signal an den Empfänger. Ist die
Temperatur konstant, überträgt der Fühler ein Signal alle 95-115 Minuten
an den Empfänger.
Selbsttest
Der Fühler sendet alle 95-115 Minuten ein Testsignal an den Empfänger,
um die Kommunikation zu überprüfen.
Der Empfänger zeigt an "kein Signal", wenn er dieses Signal vom Fühler
nicht in einer vorgegebenen Zeit empfängt.
Technische Daten
Batterie CR123 3V Lithiumbatterie (2 Stück)
Frequenz 868 MHz
Betriebstemperatur -30...+50 °C
Betriebsfeuchte Max. 85 % rel. F., (nicht kondensierend)
Schutzart IP54
Abmessungen (H x B x T): 85 x 90 x 35 mm
TG-R6W
Funk-Außentemperaturfühler
TG-R6W ist ein Funk-Außentemperaturfühler der die Temperatur
misst und als Signal an den Empfänger RCW-M von Regin sendet.
Inbetriebnahme
Der Fühler sollte an einem Ort montiert werden, wo kein direktes
Sonnenlicht einfällt und an dem eine ungehinderte Luftzirkulation
stattfindet.
Der Fühler muss mit dem Empfänger RCW-M vor der Verwendung
gekoppelt werden.
Einsetzen der Batterien
1. Nehmen Sie den Deckel ab durch Pressen auf die Ver-
schlusshaken mit einem Schraubenzieher.
2. Setzen Sie die beiden CR123 3V Lithiumbatterien ein
1
2
3
+-
+-
Fühler mit dem Empfänger koppeln
In der Anleitung des Empfängers finden Sie Informationen, wie der
Fühler mit dem Empfänger gekoppelt wird.
Kopplung / Funktionstest
Vor der Installation des Fühlers muss die Verbindung zum Empfänger
getestet werden.
1. Platzieren Sie den Empfänger und den Fühler an den gewün-
schten Positionen.
2. Schalten Sie den Empfänger in den "Programmiermodus" (siehe
Anleitung RCW-M)
Niederspannungsrichtlinie (LVD)
Dieses Produkt entspricht den Anforderungen der Niederspannung-
srichtlinie (LVD) 2014/35/EU durch Erfüllung der Normen durch die
Produktstandards EN60950-1 and +A11, +A1, +A12 and +A2.
Elektromagnetische Verträglichkeit (EMV)
Dieses Produkt entspricht den Anforderungen der EMV-Richtlinie
2014/30/EU durch Erfüllung der Norm EN 50130-4, EN61000-4-2,
EN61000-4-3 and +A2.
Effiziente Verwendung des Spektrums der
Radiofrequenzen
Dieses Produkt entspricht den Anforderungen der Effizenten Ver-
wendung des Spektrums der Radiofrequenzen Artikel 3.2 von 1999/5/
EG über Produktstandards: EN301489-1: V1.9.2, EN301489-3:
V1.6.1,EN 300220-2: V2.4.1 und EN 300220-1: V2.4.1
RF und Belastung für den Menschen
EN 62479.
RoHS
Dieses Produkt entspricht den Anforderungen der Richtlinie 2011/65/
EU des europäischen Parlamentes und des Rates durch EN
50581:2012.
Produktdokumentation
Dokument Beschreibung
Produktdatenblatt TG-R6W Kurze Produktinformation
Anleitung RCW-M Benutzerhandbuch für Modbus-
Empfänger
Alle Dokumente können auf www.regincontrols.de runtergeladen
werden.
Kontaktadresse
Regin Controls Deutschland GmbH, Haynauer Str. 49, 12249 Berlin,
Deutschland, Tel: [phone], Fax: [phone], www.
regincontrols.de, [email protected]
DE
Nummer Beschreibung
1 Batteriefach
2 Kommunika-
tion / Test-
Taste
3 LED
