Renkforce 1233874 User manual

Bedienungsanleitung
60 W LED-Moving-Head
Best.-Nr. 1233874 Seite 2 - 19
Operating Instructions
60 W LED Moving Head
Item No. 1233874 Page 20 - 37
Notice d´emploi
60 W Moving Head à DEL
N° de commande 1233874 Page 38 - 55
Gebruiksaanwijzing
60 W LED Moving Head
Bestelnr. 1233874 Pagina 56 - 73

2
Inhaltsverzeichnis !
Seite
1. Einführung............................................................................................................................................................3
2. Bestimmungsgemäße Verwendung ................................................................................................................4
3. Symbolerklärung.................................................................................................................................................4
4. Sicherheitshinweise...........................................................................................................................................5
5. Featurebeschreibung.........................................................................................................................................6
6. Lieferumfang........................................................................................................................................................7
7. Bedienelemente..................................................................................................................................................7
8. Montage ...............................................................................................................................................................8
9. DMX-Anschluss ..................................................................................................................................................9
a) Anschluss eines DMX-Controllers ............................................................................................................9
b) Aufbau einer Master-Slave-Kette.............................................................................................................10
10. Netzanschluss....................................................................................................................................................10
11. Bedienung...........................................................................................................................................................11
a) Allgemeine Bedienung ...............................................................................................................................11
b) Betrieb mit DMX-Controller.......................................................................................................................12
c) Automatikbetrieb.........................................................................................................................................14
d) Sound-to-Light-Betrieb...............................................................................................................................14
e) Dreh- und Schwenkrichtung/Displayausrichtung .................................................................................14
f) Laden der Werkseinstellungen.................................................................................................................15
g) Reset..............................................................................................................................................................15
h) Fokussierung................................................................................................................................................15
12. Wartung...............................................................................................................................................................16
a) Reinigung......................................................................................................................................................16
b) Sicherungswechsel ....................................................................................................................................16
13. Behebung von Störungen.................................................................................................................................17
14. Handhabung........................................................................................................................................................18
15. Entsorgung..........................................................................................................................................................18
16. Technische Daten..............................................................................................................................................19

3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs-
anleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe-
triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-
tergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch

4
2. Bestimmungsgemäße Verwendung
Der LED-Moving-Head dient zur Erzeugung von Lichteekten in Lightshow-Anlagen, Partyräumen etc. und
wird über den eingebauten Controller oder einen externen DMX-Controller gesteuert.
Dieses Produkt ist nur für den Anschluss an 110-240 V/50/60 Hz Wechselspannung und nur für Schutzkon-
taktsteckdosen zugelassen.
Der DMX-Anschluss darf nur an geeignete DMX-Controller oder an andere DMX-Lichteekte mit DMX-
Anschluss angeschlossen werden.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtig-
keit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geönet werden.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
3. Symbolerklärung
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile.
Önen Sie das Gerät deshalb nie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung ge-
geben werden.
Dieses Symbol weist darauf hin, dass das Produkt nur in Innenräumen verwendet werden darf.
...m
Dieses Symbol gibt den Mindestabstand zu angestrahlten Flächen an.

5
4. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie.
Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise
dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie
sich bitte die folgenden Punkte aufmerksam durch:
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsge-
mäße Netzsteckdose (110-240 V/50/60 Hz) des öentlichen Versorgungsnetzes in Schutzkon-
taktausführung verwendet werden.
• Prüfen Sie das Gerät vor der Inbetriebnahme auf Schäden. Falls solche vorliegen sollten, neh-
men Sie es nicht in Betrieb, sondern wenden Sie sich an eine Fachkraft oder unseren Ser-
vice.
• Alle Personen, die diesen Eektstrahler bedienen, installieren, aufstellen, in Betrieb nehmen
oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsan-
leitung beachten.
• Die Netzsteckdose, an die das Produkt angeschlossen wird, muss leicht zugänglich sein.
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo
brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht
Explosionsgefahr!
• LED-Strahlung kann gefährlich sein, wenn der LED-Strahl oder eine Reflexion in das unge-
schützte Auge gelangt. Informieren Sie sich deshalb bevor Sie das Gerät in Betrieb nehmen
über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derar-
tigen LED-Gerätes.
• Blicken Sie während des Betriebs niemals direkt in die Lichtquelle. Die hellen Lichtblitze kön-
nen kurzzeitig zu Sehstörungen führen. Außerdem können bei empfindlichen Menschen unter
Umständen epileptische Anfälle ausgelöst werden. Dies gilt insbesondere für Epileptiker.
• Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an. Es besteht die Ge-
fahr eines lebensgefährlichen elektrischen Schlages!
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschä-
digt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Bela-
stung des Netzkabels durch große Hitze oder große Kälte. Verändern sie das Netzkabel nicht.
Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel
kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zu-
erst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen FI-Schalter und Siche-
rungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
Bringen Sie das Gerät zur Instandsetzung in eine Fachwerkstatt. Betreiben Sie das Produkt auf
keinen Fall mit beschädigter Netzleitung.

6
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die
im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrati-
onen, sowie hohen mechanischen Beanspruchungen aus.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie
das Gehäuse nicht ab.
• Stellen Sie keine oenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät
ab.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, in die un-
mittelbare Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei
die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes
oder eines lebensgefährlichen elektrischen Schlages! Schalten Sie in einem solchen Fall die
zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen FI-Schalter und Sicherungs-
automaten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle
Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in
eine Fachwerkstatt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefähr-
lichen Spielzeug werden.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Be-
dienungsanleitung.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
5. Featurebeschreibung
• 60 W-Hochleistungs-LED
• Farben: 7 + 1 (weiß) mit Rainbow-Eekt
• Gobos: 6 + 1 (open) mit Gobo-Rotation
• Strobe- und Prisma-Eekt
• Projektion fokussierbar
• LED-Display zur einfachen Bedienung
• Stand-Alone-Betrieb, Master-Slave-Betrieb und DMX-Betrieb
• Eingebautes Mikrofon für die Sound-to-Light-Steuerung
• Eingebauter Lüfter zum Schutz vor Überhitzung

7
6. Lieferumfang
• LED-Moving-Head
• Netzleitung
• Bedienungsanleitung

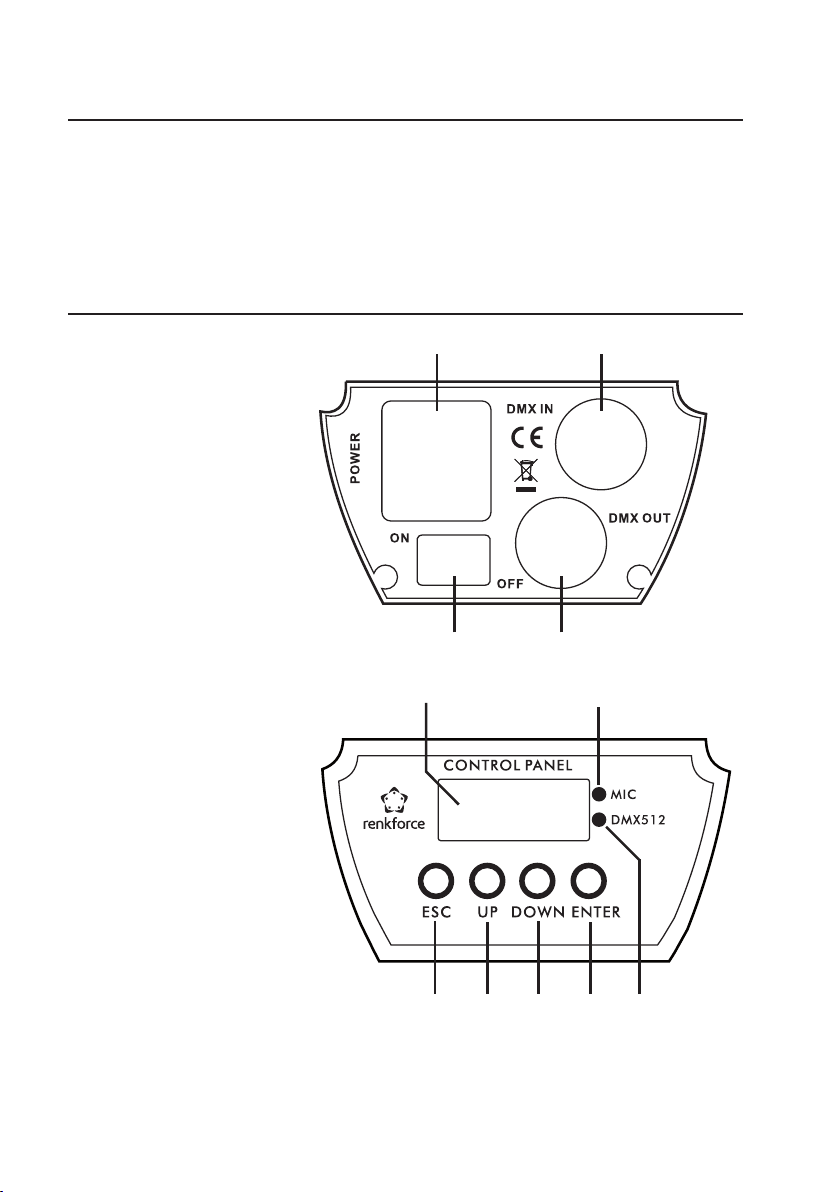

7. Bedienelemente
(1) Netzanschluss POWER
(2) Anschluss DMX IN
(3) Netzschalter
(4) Anschluss DMX OUT
(5) Display
(6) Anzeige MIC
(7) Taste ESC
(8) Taste UP
(9) Taste DOWN
(10) Taste ENTER
(11) Anzeige DMX512
1 2
34
5
6
7 8 9 10 11

8
8. Montage
Die Montage und die Installation des Gerätes darf nur durch eine Fachkraft erfolgen, die mit
den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. Die Wartung, Bedienung
und Inbetriebnahme dieses Produktes darf nur durch Personen ausgeführt werden, die entspre-
chend qualifiziert sind.
Achten Sie bei der Auswahl des Montageortes Ihres Gerätes darauf, dass Erschütterungen,
Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Außerdem dürfen
sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden.
Der Lichteekt darf nur an Orten mit einer Umgebungstemperatur von maximal 45 °C betrieben
werden.
Decken Sie das Gerät niemals ab. Achten Sie beim Aufstellen mit anderem Equipment auf
ausreichende Belüftung. Halten Sie einen ausreichenden Abstand zu anderen Geräten und zu
Wänden ein. Stellen Sie den Lichteekt nicht in die direkte Nähe von Wärmequellen. Richten
Sie keine starken Strahler und Lichtquellen auf das Gerät. Dies kann zur Überhitzung führen
(Brandgefahr!).
Bohren oder schrauben Sie zur Befestigung des Gerätes keine zusätzlichen Schrauben in das
Gehäuse. Dadurch können gefährliche Spannungen berührbar werden.
Das Gerät muss außerhalb des Handbereiches von Personen montiert werden.
Beleuchtete Gegenstände müssen mindestens 0,5 m vom Lichtaustritt des Gerätes entfernt sein.
Leicht entflammbare Materialien wie z.B. Dekostoe müssen ebenfalls mindestens 0,5 m vom
Gerät entfernt sein. Es besteht ansonsten Brandgefahr!
Stellen Sie sicher, dass bei der Montage des Produktes das Netzkabel nicht gequetscht oder
durch scharfe Kanten beschädigt wird.
Während Montage- und Servicearbeiten muss der Bereich unterhalb des Montageortes abge-
sperrt sein.
Die Montagefläche bzw. –vorrichtung muss dermaßen bemessen sein, dass sie mindestens
eine Stunde lang die zehnfache Nutzlast ohne dauernde schädliche Deformierung aushalten
kann.
Das Gerät muss bei erhöhter Montage außerdem unbedingt durch eine zweite, von der eigent-
lichen Montagevorrichtung unabhängige Sicherheitsaufhängung gesichert werden. Bei fehler-
hafter Hauptaufhängung darf kein Teil der Installation herabfallen können.
Bei der Aufstellung/Montage sind alle diesbezüglich relevanten Vorschriften Ihres Landes zu
beachten.
Abnahme der Installation (bei gewerblicher/öentlicher Verwendung):
Vor der ersten Inbetriebnahme und nach wesentlichen Änderungen daran muss die Installation
(einschließlich des elektrischen Anschlusses) durch einen Sachverständigen geprüft werden.
Einmal jährlich ist eine Prüfung durch einen Sachkundigen erforderlich.

9
• Der Lichteekt kann aufgestellt oder mit den Montagewinkeln montiert werden.
• Bei Montage an einem Traversensystem verwenden Sie bitte geeignete, separat erhältliche Traversen-
klemmen.
• Verwenden Sie ausschließlich Montagematerial, das für die Montageart geeignet ist und die Last des
Lichteekts tragen kann.
• Die Montage darf niemals freischwingend erfolgen.
• Sichern Sie die Montage mit einem geeigneten Sicherheitsfangseil oder einem Fangnetz zusätzlich ab.
Das Sicherheitsfangseil bzw. das Fangnetz muss unabhängig von der Hauptbefestigung den Lichteekt
im Falle eines Fehlers an der Hauptaufhängung halten können.
• Achten Sie darauf, dass sich der Projektorkopf des Lichteekts frei bewegen kann, er darf nirgendwo
anstoßen oder blockiert werden können.
9. DMX-Anschluss
Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller
überlastet wird.
Die maximale Gesamtlänge der DMX-Kette sollte 500 m nicht überschreiten.
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalüber-
tragung kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-Hochfrequenzleitungen.
a) Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorge-
sehen.
• Verbinden Sie den Anschluss DMX IN (2) mit dem Ausgang des DMX-Controllers.
• Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über 12 freie Steuerkanäle ver-
fügen.
• Verbinden Sie den Anschluss DMX OUT (4) mit dem DMX-Eingang des nachfolgenden Gerätes.
• Sollte der Lichteekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie in den An-

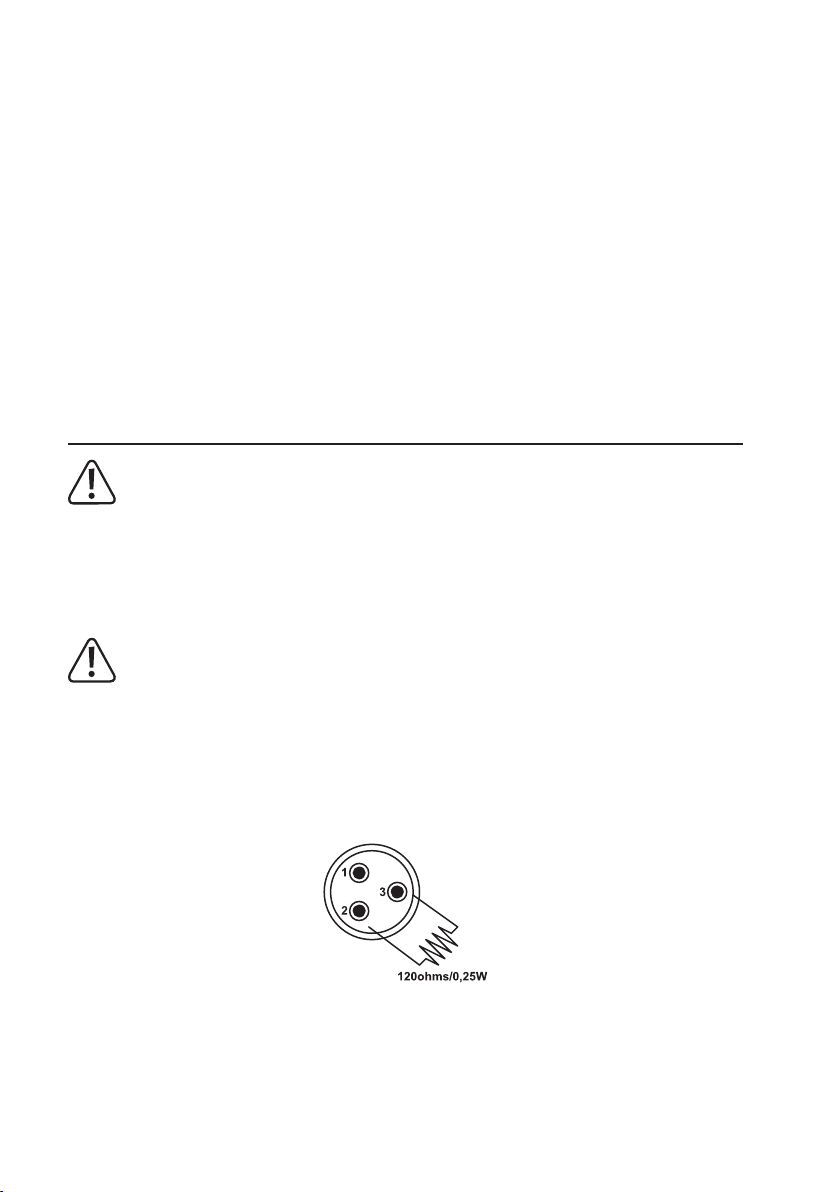

schluss DMX OUT (4) einen Stecker mit einem 120 Ohm/0,25 W-Abschlusswiderstand (zwischen Pin2 und
Pin3) ein.

10
Pinbelegung des DMX-Anschlusses: Pin1 = Masse / Pin2 = (-) / Pin3 = (+).
b) Aufbau einer Master-Slave-Kette
Der Lichteekt kann alternativ zum Betrieb an einem DMX-Controller auch als Gerät in einer Master-Slave-
Kette verwendet werden. Hierbei dient der eingebaute Controller des Master-Gerätes als Steuercontroller
für die angeschlossenen Slave-Geräte.
• Verbinden Sie den Anschluss DMX OUT (4) des Master-Gerätes mit dem Anschluss DMX IN (2) des
ersten Slave-Gerätes.
• Verbinden Sie den Anschluss DMX OUT (4) des ersten Slave-Gerätes mit dem Anschluss DMX IN (2) des
folgenden Slave-Gerätes.
• Verfahren Sie mit allen folgenden Slave-Geräten wie oben beschrieben.
• Stecken Sie in den Anschluss DMX OUT (4) des letzten Slave-Gerätes einen XLR-Stecker mit Abschluss-
widerstand ein (wie unter „Anschluss eines DMX-Controllers“ beschrieben).
10. Netzanschluss
Die Netzsteckdose, an die der Lichteekt angeschlossen wird, muss sich in der Nähe des Ge-
rätes befinden und leicht zugänglich sein, damit das Gerät im Fehlerfall schnell und einfach von
der Netzstromversorgung getrennt werden kann.
Lassen Sie die Netzleitung nicht mit anderen Leitungen in Kontakt kommen.
Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann
lebensgefährliche elektrische Schläge verursachen.
Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallge-
fahren zu vermeiden.
Achten Sie vor dem Einstecken des Netzsteckers darauf, dass die am Lichteekt angegebene
Gerätespannung mit der verfügbaren Netzspannung übereinstimmt. Sollte die Angabe nicht mit
der zur Verfügung stehenden Netzspannung übereinstimmen, schließen Sie das Gerät nicht an.
Bei einer falschen Versorgungsspannung kann es zu irreparablen Schäden am Gerät und zu
Gefahren für den Benutzer kommen.
• Stecken Sie den Kaltgerätestecker der Netzleitung in den Netzanschluss am Gerät.
• Stecken Sie den Netzstecker der Netzleitung in eine Schutzkontaktsteckdose.
• Mit dem Netzschalter (3) wird das Gerät ein- bzw. ausgeschaltet (ON = eingeschaltet / OFF = ausgeschal-
tet).

11
11. Bedienung
a) Allgemeine Bedienung
Der Lichteekt kann mit dem eingebauten Controller oder mit einem externen DMX-Controller gesteuert
werden. Außerdem kann er im Master-Slave-Betrieb als Master-Gerät mit dem eingebauten Controller
andere angeschlossene Lichteekte synchron steuern oder als Slave-Gerät über den Controller eines an-
deren Lichteekts gesteuert werden.
Über das Display (5) und die Funktionstasten ESC (7), UP (8), DOWN (9) und ENTER (10) erfolgen die Ein-
stellungen im Menü.
• Drücken Sie die Taste ESC (7), um ins Menü zu gelangen und den gewünschten Menüpunkt auszuwäh-
len.
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) die gewünschte Option aus und bestätigen Sie die
Auswahl mit der Taste ENTER (10).
Nach kurzer Zeit ohne Tastendruck wird das Display (5) ausgeschaltet. Es kann jederzeit durch
Betätigung einer beliebigen Taste wieder eingeschaltet werden.

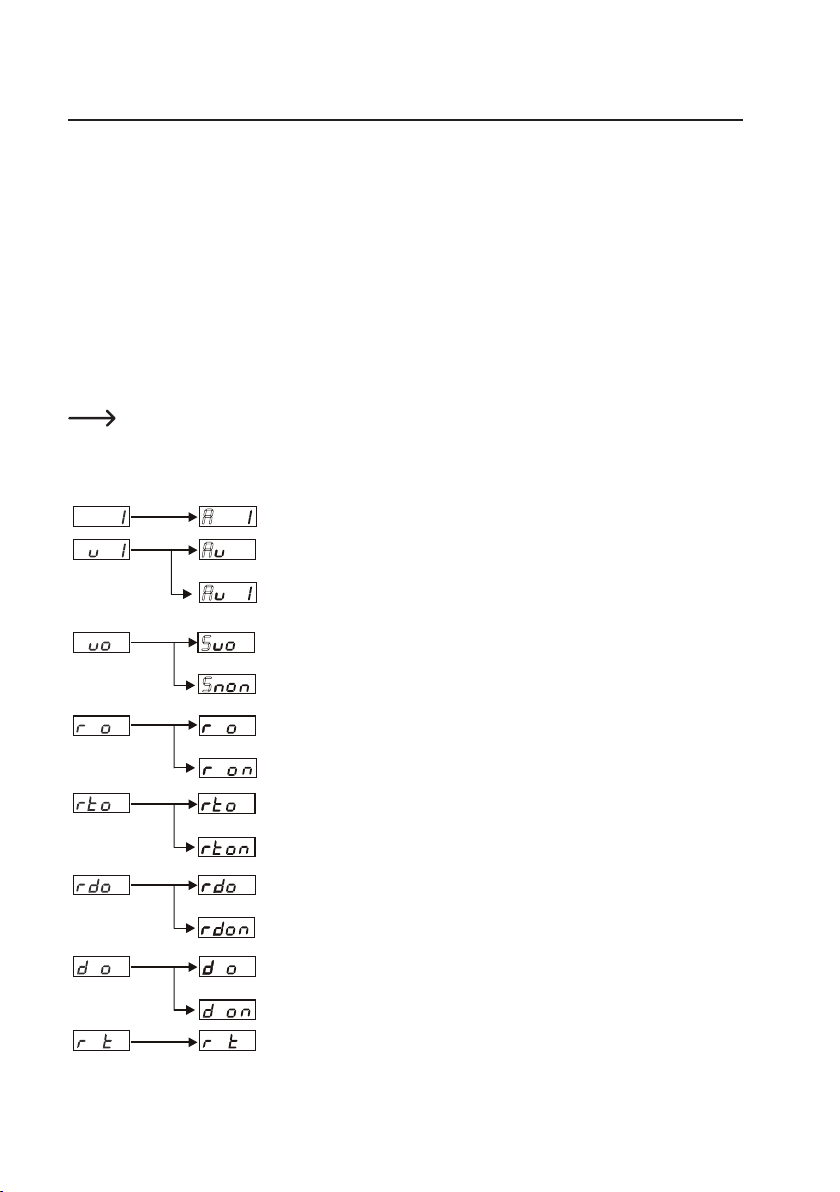

Menü-Übersicht
A00 A00
A 0
S f S f
P f P f
f
ff
ff
SS
ff
f
A 02
A 0
S
P
f
DMX-Betrieb
Automatikbetrieb schnell
Automatikbetrieb langsam
Sound-to-Light-Betrieb aus
Sound-to-Light-Betrieb ein
Drehrichtung normal
Drehrichtung invertiert
Schwenkrichtung normal
Schwenkrichtung invertiert
Displayausrichtung normal
Displayausrichtung invertiert
Werkseinstellung ein
Werkseinstellung aus
Reset

12
b) Betrieb mit DMX-Controller
Jedes DMX-Gerät einer DMX-Kette benötigt eine so genannte DMX-Startadresse, um vom Controller ein-
deutig angesteuert werden zu können. Diese DMX-Startadresse definiert den ersten DMX-Kanal, auf den
der Lichteekt reagiert. Die weiteren Steuerkanäle folgen auf diesen ersten DMX-Kanal (DMX-Startadres-
se).
Der Lichteekt benötigt 12 DMX-Kanäle.
Einstellung der DMX-Startadresse
• Drücken Sie die Taste ESC (7) so oft, bis Axxx erscheint (xxx definiert die DMX-Startadresse).
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) die gewünschte DMX-Startadresse aus und bestätigen
Sie die Eingabe mit der Taste ENTER (10).
Wenn das Gerät ein DMX-Signal am Eingang erkennt, blinkt die Anzeige DMX512 (11).
Die folgende Tabelle gibt Aufschluss über die Auswirkungen der Einstellungen an den einzelnen DMX-
Kanälen.

13
DMX-Kanal DMX-Wert Funktion
1 000-255 Drehbewegung PAN
2 000-255 Feineinstellung Drehbewegung PAN
3 000-255 Schwenkbewegung TILT
4 000-255 Feineinstellung Schwenkbewegung TILT
5 000-255 Geschwindigkeit für PAN und TILT schnell > langsam
6 000-017 Farbe weiß
018-033 Farbe rot
034-050 Farbe gelb
051-067 Farbe hellblau
068-084 Farbe grün
085-101 Farbe orange
102-107 Farbe violett
108-127 Farbe dunkelblau
128-192 Regenbogen-Eekt vorwärts schnell > langsam
193-255 Regenbogen-Eekt rückwärts langsam > schnell
7 000-020 kein Gobo
021-041 Gobo 1
042-062 Gobo 2
063-083 Gobo 3
084-104 Gobo 4
105-125 Gobo 5
126-146 Gobo 6
147-208 Gobowechsel vorwärts schnell > langsam
209-255 Gobowechsel rückwärts langsam > schnell
8 000-010 Gobo-Rotation aus
011-130 Gobo-Rotation vorwärts schnell > langsam
131-135 Gobo-Rotation aus
136-255 Gobo-Rotation rückwärts langsam > schnell
9 000-010 Licht aus
011-030 Licht an
031-250 Strobe-Eekt langsam > schnell
251-255 Licht an
10 000 Licht aus
001-255 Helligkeitsregelung dunkel > hell
11 000-127 kein Prisma-Eekt
128-255 Prisma-Eekt
12 000-149 kein Reset
150-200 Reset
201-255 kein Reset

14
c) Automatikbetrieb
Im Automatikbetrieb arbeitet das Gerät nach einer werksseitig vorprogrammierten Befehlsabfolge.
• Drücken Sie die Taste ESC (7) so oft, bis Auxx erscheint (xx definiert die Automatik-Betriebsart).
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) die gewünschte Automatik-Betriebsart aus und bestä-
tigen Sie die Eingabe mit der Taste ENTER (10).
Au01 = Automatikbetrieb langsam
Au02 = Automatikbetrieb schnell
d) Sound-to-Light-Betrieb
Im Sound-to-Light-Betrieb reagiert der Moving-Head auf die Musiksignale, die über das eingebaute Mikro-
fon detektiert werden. Hierdurch erzeugt der Moving-Head eine Lightshow im Takt der Musik.
• Drücken Sie die Taste ESC (7) so oft, bis SnoF bzw. Snon erscheint.
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) die gewünschte Betriebsart aus und bestätigen Sie die
Eingabe mit der Taste ENTER (10).
SnoF = Sound-to-Light-Betrieb ausgeschaltet
Snon = Sound-to-Light-Betrieb eingeschaltet
Bei eingeschaltetem Sound-to-Light-Betrieb leuchtet die Anzeige MIC (6).
e) Dreh- und Schwenkrichtung/Displayausrichtung
Da der Moving-Head aufgestellt oder aufgehängt werden kann, können Dreh- und Schwenkrichtung, so-
wie die Displayausrichtung entsprechend umgekehrt werden.
Drehrichtung PAN
• Drücken Sie die Taste ESC (7) so oft, bis rPoF bzw. rPon erscheint.
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) die Drehrichtung aus und bestätigen Sie die Eingabe
mit der Taste ENTER (10).
rPoF = normale Drehrichtung
rPon = invertierte Drehrichtung
Schwenkrichtung TILT
• Drücken Sie die Taste ESC (7) so oft, bis rtoF bzw. rton erscheint.
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) die Schwenkrichtung aus und bestätigen Sie die Einga-
be mit der Taste ENTER (10).
rtoF = normale Schwenkrichtung
rton = invertierte Schwenkrichtung

15
Displayausrichtung
• Drücken Sie die Taste ESC (7) so oft, bis rdoF bzw. rdon erscheint.
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) die Displayausrichtung aus und bestätigen Sie die
Eingabe mit der Taste ENTER (10).
rdoF = normale Displayausrichtung
rdon = invertierte Displayausrichtung
f) Laden der Werkseinstellungen
Nach umfangreichen Änderungen der Konfiguration kann es nötig sein, das Gerät auf die Werkseinstel-
lungen zurückzusetzen. Führen Sie hierzu die folgenden Schritte aus.
• Drücken Sie die Taste ESC (7) so oft, bis dFoF erscheint.
• Wählen Sie mit den Tasten UP (8) bzw. DOWN (9) dFon aus und bestätigen Sie die Eingabe mit der Taste
ENTER (10).
• Der interne Controller lädt die Werksvorgaben.
g) Reset
Bei Funktionsstörungen kann es nötig sein, den Moving-Head neu zu starten. Führen Sie hierzu die fol-
genden Schritte aus.
• Drücken Sie die Taste ESC (7) so oft, bis rSt erscheint.
• Bestätigen Sie die Eingabe mit der Taste ENTER (10).
• Der interne Controller startet den Moving-Head neu. Während des Startvorgangs wird die Meldung rSt
im Display angezeigt.
h) Fokussierung
Um die Projektion auf der Projektionsfläche scharf darstellen zu können, muss an der Abstrahllinse die
Fokussierung eingestellt werden.
Drehen Sie hierzu die Linse am Lichtaustritt so lange, bis ein eingestelltes Gobo auf der Projektionsfläche
scharf dargestellt wird.

16
12. Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Eektstrahlers z.B. auf Beschädigung der Netz-
leitung und des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb
zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen
Bevor Sie den Eektstrahler reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Önen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile frei-
gelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen
getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquel-
len getrennt wurde.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren
bzw. einschlägigen Vorschriften vertraut ist.
a) Reinigung
Äußerlich sollte der Lichteekt nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Ge-
häuseoberflächen beschädigt werden könnten.
b) Sicherungswechsel
Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ
und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
• Ziehen Sie den Netzstecker aus der Netzsteckdose und trennen Sie die Kaltgeräteleitung vom Netzan-
schluss POWER (1) am Gerät.
• Hebeln Sie mit einem geeigneten Schraubendreher vorsichtig den Sicherungshalter am Netzanschluss
POWER (1) mit der defekten Sicherung heraus.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung des angegebenen Typs.
• Stecken Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig in den Netzanschluss
POWER (1).
• Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen.

17
13. Behebung von Störungen
Mit dem LED-Moving-Head haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut
wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten
wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, nachdem das Gerät eingeschaltet wurde:
• Der Netzstecker steckt nicht richtig in der Steckdose.
• Die Netzleitung steckt nicht richtig im Netzanschluss POWER (1) des Gerätes.
• Die Netzsteckdose wird nicht mit Strom versorgt.
Es erfolgt keine Reaktion auf DMX-Befehle:
• Am DMX-Controller ist der Blackout-Modus ist aktiviert.
• Die DMX-Adresse ist falsch eingestellt.
• Die Verbindung zwischen DMX-Controller und dem Lichteekt ist unterbrochen.
• Die DMX-Leitung ist zu lang bzw. ist Störungen ausgesetzt. Verwenden Sie eine spezielle DMX-Hochfre-
quenzleitung. Versuchen Sie, die DMX-Leitung von Störquellen entfernt zu verlegen.
• Die Polarität der DMX-Anschlüsse an DMX-Controller und Lichteekt sind unterschiedlich.
• Probieren Sie falls möglich einen anderen DMX-Controller aus.
Die Musiksteuerung funktioniert nicht:
• Die Musiksteuerung ist nicht aktiviert. Die Anzeige MIC (6) leuchtet nicht.
• Die Musikwiedergabe ist zu leise eingestellt. Versuchen Sie probeweise eine höhere Lautstärke einzu-
stellen.
• Testen Sie die Funktion des eingebauten Mikrofons, indem Sie mit dem Finger auf das Gehäuse tippen.
Bei diesen Impulsen sollte die Sound-to-Light-Steuerung reagieren.

18
14. Handhabung
• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem
kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter
Umständen das Gerät zerstören. Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen.
Warten Sie bis das Kondenswasser verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griflächen aus der Netzsteckdose.
• Ziehen Sie bei Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Versehen Sie den Lichtaustritt keinesfalls mit Filterfolien, Masken oder anderen Materialien. Dies kann
zu Hitzeschäden und Brandgefahr führen.
• Das Gerät kann sich während des Betriebs erhitzen. Berühren Sie das Gehäuse nicht während des Be-
triebs. Lassen Sie den Lichteekt nach dem Betrieb erst abkühlen, bevor Sie das Gehäuse berühren oder
reinigen.
• Um eine ausreichende Belüftung zu gewährleisten, darf das Gerät auf keinen Fall abgedeckt werden.
Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge
o.ä. behindert werden. Halten Sie während des Betriebs einen Bereich von mindestens 0,5 m rund um
das Gerät frei.
15. Entsorgung
Elektronische Geräte sind Wertstoe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Be-
stimmungen.

19
16. Technische Daten
Betriebsspannung.............................................. 110-240 V/50/60 Hz
Leistungsaufnahme ........................................... 85 W
Sicherung............................................................ F2 AL/250 V (5 x 20 mm)
Betriebsarten...................................................... DMX / Auto / Master-Slave
LED........................................................................ 60 W-Hochleistungs-LED
Abstrahlwinkel.................................................... 11°
Gobos................................................................... 6 + 1 (open)
Farben.................................................................. 7 + 1 (weiß)
DMX-Protokoll.................................................... DMX 512
DMX-Kanäle........................................................ 12
Abmessungen..................................................... 260 x 260 x 370 mm
Gewicht................................................................ 6,5 kg

20
Table of Contents
Page
1. Introduction.........................................................................................................................................................21
2. Intended Use.......................................................................................................................................................22
3. Symbols ...............................................................................................................................................................22
4. Safety Information .............................................................................................................................................23
5. Features...............................................................................................................................................................24
6. Scope of Delivery...............................................................................................................................................25
7. Control Elements................................................................................................................................................25
8. Installation...........................................................................................................................................................26
9. DMX Connection................................................................................................................................................27
a) Connection of a DMX Controller...............................................................................................................27
b) Setting up a Master-Slave Chain..............................................................................................................28
10. Mains Connection..............................................................................................................................................28
11. Operation.............................................................................................................................................................29
a) General Operation.......................................................................................................................................29
b) Use with DMX Controller............................................................................................................................30
c) Automatic Operation...................................................................................................................................32
d) Sound-to-Light Mode..................................................................................................................................32
e) Turning and Swivelling Direction/Display Alignment ............................................................................32
f) Loading Factory Settings............................................................................................................................33
g) Reset..............................................................................................................................................................33
h) Focussing......................................................................................................................................................33
12. Maintenance.......................................................................................................................................................34
a) Cleaning ........................................................................................................................................................34
b) Fuse Replacement.......................................................................................................................................34
13. Troubleshooting..................................................................................................................................................35
14. Handling...............................................................................................................................................................36
15. Disposal...............................................................................................................................................................36
16. Technical Data....................................................................................................................................................37
