Renkforce Tattoo 200 User manual

Bedienungsanleitung
Funk-Wanduhr Tattoo 200
Best.-Nr. 1383430
Bestimmungsgemäße Verwendung
Die Funk-Wanduhr dient zur Anzeige der Uhrzeit. Mittels eines eingebauten DCF-Empfängers
wird die Uhrzeit automatisch eingestellt. Das Uhrwerk wird in ein Ziernblatt aus Einzelteilen zur
Selbstmontage eingebaut und mit geeigneten Zeigern versehen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Uhrwerk
• Papier-Schablone
• 12 x Aluminiumplättchen
• 1 x Stundenzeiger
• 1 x Minutenzeiger
• 1 x Sekundenzeiger
• 1 x Schraube
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Önen Sie die Internetseite www.conrad.com/downloads in einem
Browser oder scannen Sie den rechts abgebildeten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und geben Sie
dann die entsprechende Bestellnummer in das Suchfeld ein. Nach
dem Start des Suchvorgangs können Sie die gefundenen Dokumente
herunterladen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine
Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht
mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• Önen/zerlegen Sie das Produkt nicht (bis auf die in dieser Anleitung beschriebenen
Arbeiten zum Einlegen/Wechseln der Batterie).
• Achten Sie beim Einlegen der Batterie auf die richtige Polung.
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte
Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit
beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie
Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt
werden könnten.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie
sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es
besteht Explosionsgefahr!
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet
werden, wenden Sie sich an unseren technischen Kundendienst oder an andere
Fachleute.
Vorbereitungen zur Montage
Führen Sie Empfangsversuche aus, um einen geeigneten Montageort für die Funk-Wanduhr
festzulegen. Lesen Sie dazu das Kapitel „DCF-Empfang“ wie dies durchgeführt werden kann.
Montage
• Die Funk-Wanduhr wird an der Wand aufgehängt.
• Für die Wandmontage ist an der Geräterückseite eine Aufhängeöse vorhanden.
Achten Sie darauf, dass beim Bohren von Schraubenlöchern bzw. beim Festschrauben
keine vorhandenen Kabel oder Leitungen (auch Wasserleitungen) beschädigt werden.
• Befestigen Sie die Uhr mit der mitgelieferten Schraube, die Sie einige Millimeter weit aus der
Wand herausstehen lassen. Hängen Sie die Uhr dann mit der Aufhängeöse am Schraubenkopf
auf.
• Entfernen Sie die Schutzfolien vom Stunden- und Minutenzeiger vor der Endmontage der Uhr.
• Die Zeiger der Uhr sind nicht durch eine Abdeckung geschützt. Behandeln Sie die Uhr während
des Aufhängens vorsichtig. Fassen Sie die Zeiger am besten nicht an, weil Sie sie sonst leicht
beschädigen könnten. Sie können die Zeiger am besten erst nach dem Aufhängen an der Wand
montieren.
• Stellen Sie auch sicher, dass sich die Zeiger im normalen Betrieb frei bewegen können und
nicht blockiert werden. Hängen Sie keine Gegenstände auf oder an die Uhr, oder lehnen
Haushaltsgegenstände z.B. Besenstiele oder Leitern an der Uhr an.
• Zur Montage der Anzeigeelemente entfernen Sie alle Zeiger wieder vom Uhrwerk.
• Sorgen Sie dafür, dass der Montageuntergrund sauber, eben und trocken ist.
• Legen Sie die Papier-Schablone des Ziernblatts mit der Mittenönung zentriert über
das Uhrwerk. Halten Sie es mit der Hand, oder befestigen Sie es gegebenenfalls mit etwas
Klebestreifen, um ein Verrutschen zu vermeiden.
• Entfernen Sie die Schutzfolie auf den Rückseiten der Aluminiumplättchen.
• Kleben Sie die Aluminiumplättchen auf den Untergrund. Orientieren Sie sich dabei an der
Papier-Schablone, um eine gute Ausrichtung zu erreichen. Der mögliche Montagedurchmesser
dieses Ziernblatts kann zwischen 150 - 350 mm betragen.
• Gestalten Sie Ihr Zierblatt gegebenenfalls selbst durch bemalen oder andere dekorative
Gestaltung nach Ihren eigenen Vorstellungen.
• Hängen Sie die Funk-Wanduhr auf.
• Stecken Sie zuerst den Stundenzeiger, dann den Minutenzeiger und zuletzt den Sekundenzeiger
vorsichtig auf die Zeigerwelle.
• Richten Sie alle Zeiger auf die 12:00 Uhr-Position aus, wenn sich der Montagehaken auch auf
12:00 Uhr bendet.
• Achten Sie darauf, dass die Zeiger parallel zum Ziernblatt ausgerichtet sind, damit Sie sich
beim Betrieb später nicht berühren können oder am Ziernblatt schleifen.
• Ziehen Sie zum Abschluss den Sicherungsstift aus seiner Bohrung. Er bendet sich auf der
Gehäuserückseite. Dieser Stift arretiert während des Transports und der Lagerung die Stellung
des Uhrwerks in der 12:00 Uhr-Position.
• Die Funk-Wanduhr ist bereit zur Benutzung.
• Wenn Sie die Zeiger zu einem späteren Zeitpunkt entfernen oder austauschen wollen, drücken
die Taste RESET für 3 Sekunden.
• Warten bis alle Zeiger sich auf die 12:00 Uhr Position bewegt haben.
• Entfernen Sie die Batterie.
• Stecken Sie den Sicherungsstift wieder ein (Der Sicherungsstift lässt sich nur in dieser 12:00
Uhr Position wieder einstecken).
• Sie können die Zeiger jetzt vorsichtig demontieren.
Inbetriebnahme
a) Batterie einlegen/wechseln
• Entfernen Sie vor dem Einlegen gegebenenfalls die verbrauchte Batterie.
• Der Sicherungsstift im Uhrwerk (Rückseite) muss vor dem erstmaligen Einlegen der Batterie
entfernt werden.
• Legen Sie eine 1,5 V Batterie vom Typ AA/Mignon (nicht im Lieferumfang enthalten)
polungsrichtig (Plus/+ und Minus/- beachten) in das Batteriefach auf der Rückseite des
Uhrwerks ein. Wir empfehlen Alkali-Batterien zu verwenden.
• Ein Batteriewechsel ist erforderlich, wenn plötzlich starke Zeitabweichungen auftreten oder die
Zeiger der Funk-Wanduhr stehen bleiben.
Wir empfehlen Ihnen, vorzugsweise hochwertige Alkaline-Batterien zu verwenden,
um einen langen und sicheren Betrieb zu ermöglichen.

b) DCF-Empfang
• Für einen einwandfreien DCF-Empfang sollte die Funk-Wanduhr nicht neben anderen
elektronischen Geräten, Kabeln, Metallteilen usw. montiert werden.
• Direkt nach dem Einlegen der Batterie erfolgt der erste Empfangsversuch, um das DCF-
Signal zu empfangen. Die Uhrzeiger laufen in die Grundstellung (12 Uhr) und stellen sich nach
erfolgreichem DCF-Empfang automatisch auf die aktuelle Uhrzeit ein.
• Normalerweise ist dieser Synchronisationsvorgang nach ca. 3 - 12 Minuten abgeschlossen.
Sobald das DCF-Signal dekodiert wurde (dies kann bis zu 5 Minuten dauern), wird die exakte
Zeit angezeigt.
Die Erkennung des DCF-Signals und dessen Auswertung dauert einige Minuten.
Bewegen Sie das Produkt in dieser Zeit nicht. Betätigen Sie keine Bedienelemente!
Ein schlechter DCF-Empfang ist zu erwarten z.B. bei metallbedampften
Isolierglasfenstern, Stahlbetonbauweise, beschichteten Spezialtapeten, in der Nähe
von elektronischen Geräten oder in Kellerräumen.
Falls nach max. 12 Minuten nicht die aktuelle Uhrzeit angezeigt wird, verändern Sie
die Position des Produkts und starten Sie den DCF-Empfang manuell erneut. Drücken
Sie mit einem spitzen Gegenstand die Taste RESET auf der Rückseite des Gehäuses.
Hierdurch wird ein neuer Empfangsversuch gestartet. (siehe auch Kapitel „Manueller
DCF-Empfangsversuch“).
• Ein Versuch zur Synchronisierung mit der DCF-Zeit wird täglich
automatisch 12 Mal pro Tag durchgeführt bis das Zeitsignal
erfolgreich empfangen wurde. Dies reicht aus, um die Abweichung
auf unter einer Sekunde pro Tag zu halten.

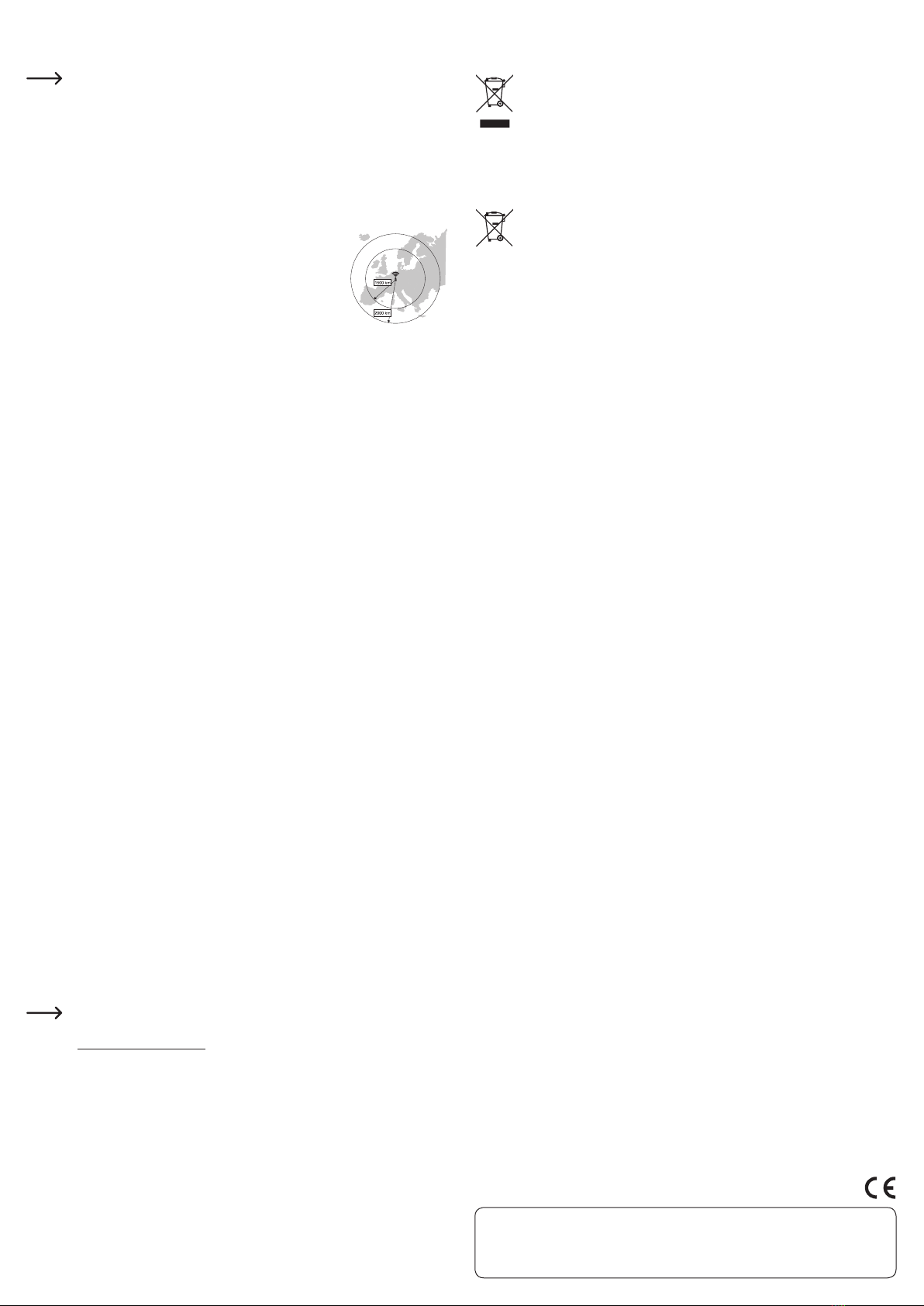

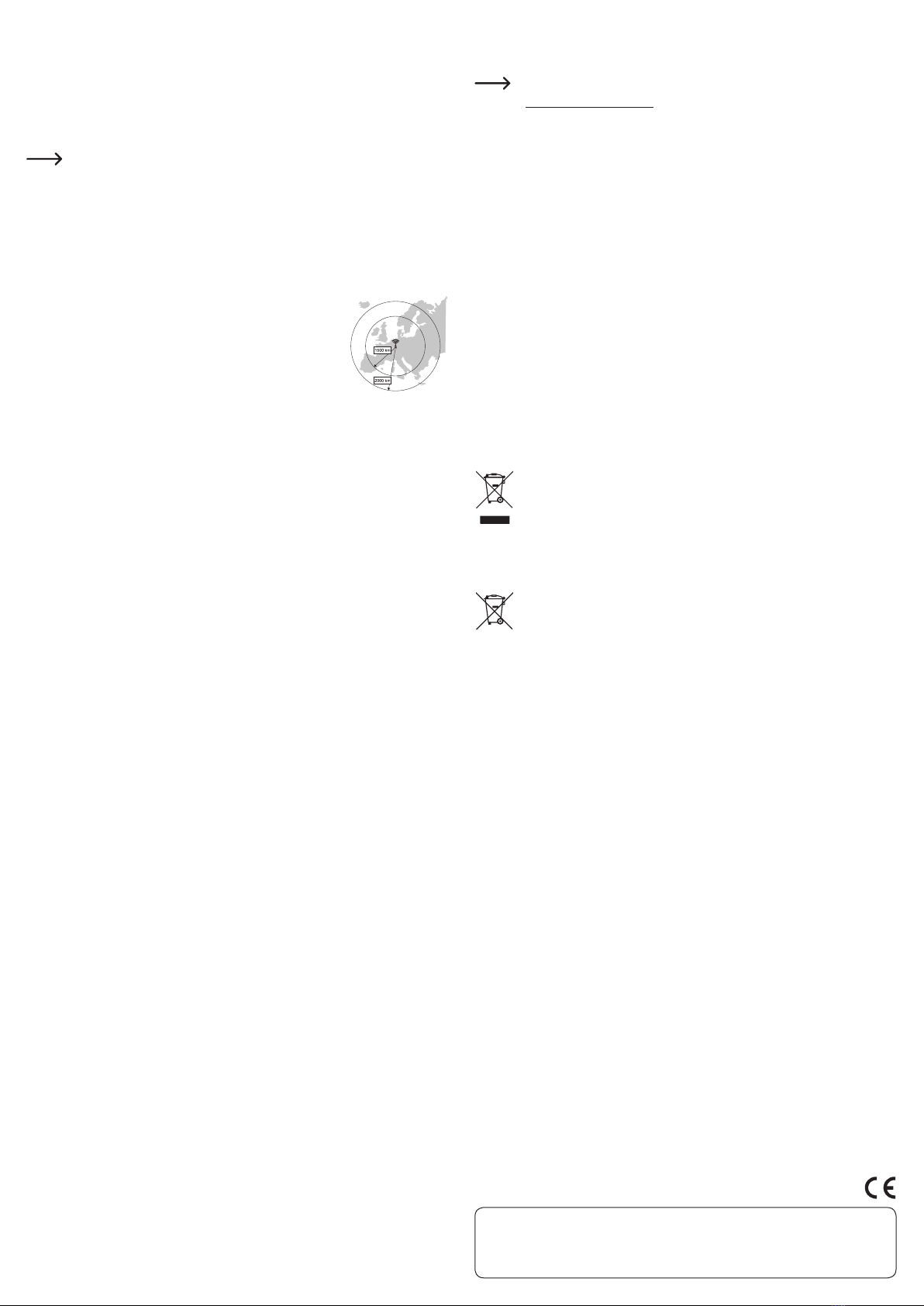

• Das DCF-Signal wird von einem Sender in Mainingen (nahe
Frankfurt am Main) ausgesendet. Dessen Reichweite beträgt bis zu
1500 km, bei idealen Empfangsbedingungen sogar bis zu 2000 km.
Das DCF-Signal beinhaltet unter anderem die genaue Uhrzeit
(Abweichung theoretisch eine Sekunde in einer Million Jahre!)
und das Datum. Selbstverständlich entfällt auch das umständliche
manuelle Einstellen der Sommer- und Winterzeit.
Manueller DCF-Empfangsversuch
• Um eine Suche nach dem DCF-Signal manuell durchzuführen (z.B. wenn Sie die Position
des Funk-Weckers verändert und einen neuen Empfangsversuch gestartet haben), drücken
und halten Sie die Taste REC für ca. 3 Sekunden, um einen Neuempfang des Zeitsignals zu
beginnen. Die Zeiger laufen in die Grundstellung (12:00 Uhr) und das Uhrwerk unternimmt
einen Empfangsversuch für das DCF-Signal. Warten Sie dann bis zu 12 Minuten, bis die
aktuelle Uhrzeit angezeigt wird. Wenn der Empfangsversuch nach 12 Minuten noch nicht
erfolgreich war, stellt sich die Uhr auf dieselbe Zeit ein, die zu Beginn des Empfangsversuchs
gezeigt wurde.
Manuelle Uhrzeiteinstellung
Die manuelle Zeiteinstellung ist erforderlich, wenn das Uhrwerk außerhalb des Empfangsbereichs
des DCF-Signals betrieben werden soll.
• Um die Uhrzeit manuell einzustellen, drücken Sie die Taste M.SET 3 Sekunden lang. Sobald der
Minutenzeiger zu laufen beginnt, können Sie die Uhrzeit manuell einstellen.
• Drücken Sie die Taste M.SET kurz, um die Uhrzeit in Minutenschritten einzustellen oder halten
Sie die Taste M.SET gedrückt, um die Uhrzeit kontinuierlich zu verstellen (laufen lassen).
• Wenn die Taste M.SET nicht mehr betätigt wird, wird die eingestellte Uhrzeit nach 8 Sekunden
automatisch übernommen und der Modus der manuellen Zeiteinstellung verlassen.
Rücksetzen des Uhrwerks
Benutzen Sie diese Funktion, wenn das Uhrwerk nicht mehr auf Tastenbetätigungen reagiert oder
anderweitige Funktionsprobleme, wie z.B. Empfangsprobleme des DCF-Signals, auftreten. Hierbei
werden alle bisher empfangenen DCF-Daten gelöscht. Versuchen Sie den Empfang möglichst an
anderer Stelle.
• Um das Uhrwerk zurückzusetzen, drücken Sie die Taste RESET mit einem spitzen Gegenstand
(z.B. einem Kugelschreiber).
• Die Zeiger laufen in die Grundstellung (12:00 Uhr) und das Uhrwerk unternimmt einen
Empfangsversuch für das DCF-Signal.
• Warten Sie etwa 3 - 12 Minuten, bis die aktuelle Uhrzeit angezeigt wird.
Wartung und Reinigung
• Verwenden Sie auf keinen Fall aggressive, und scheuernde Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegrien oder gar die Funktion
beeinträchtigt werden kann.
• Das Produkt ist für Sie bis auf den Batteriewechsel wartungsfrei, zerlegen Sie es niemals.
• Entnehmen Sie vor einer Reinigung die Batterie. Reinigen Sie das Produkt nur mit einem
sauberen, weichen und trockenen Tuch. Staub lässt sich sehr leicht mit einem sauberen,
weichen Pinsel entfernen.
Konformitätserklärung (DOC)
Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses
Produkt der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
www.conrad.com/downloads
Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie
die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-
Konformitätserklärung im PDF-Format herunterladen.
Behebung von Störungen
Das Uhrwerk synchronisiert nicht oder hat nur zeitweise Empfang:
• Die Entfernung zum DCF-Sender ist zu groß oder durch geographische Gegebenheiten
eingeschränkt.
• Ändern Sie den Standort, schalten Sie störende Geräte, wie Fernsehgeräte, Computer oder
Mikrowellenherde ab.
• Vermeiden Sie die Aufstellung in der Nähe von großen Metallächen, die die Funksignale
abschirmen können. Auch metallbedampfte Fenster können den Signalempfang beeinussen.
• Stellen Sie das Uhrwerk zur Synchronisation ans Fenster und richten Sie es mit der Vorder- oder
Rückseite in Richtung Frankfurt (M) aus.
• Lassen Sie das Uhrwerk über Nacht laufen, um atmosphärische Störungen zu vermindern.
• Setzten Sie das Uhrwerk zurück, wie im Kapitel „Rücksetzen des Uhrwerks“ beschrieben.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Entnehmen Sie eine evtl. eingelegte Batterie und entsorgen Sie diese getrennt vom
Produkt.
b) Batterien
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien verpichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstohaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet,
das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen
für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber,
Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten
Mülltonnen-Symbol).
Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Spannungsversorgung................................... 1 x 1,5 V/DC Batterie, Typ AA/Mignon
(nicht im Lieferumfang enthalten)
Stromaufnahme............................................... max. 280 μA
Batterielebensdauer.......................................ca. 1 Jahr (je nach verwendetem Batterietyp)
Ziernblatt (Ø).................................................. min. 150 - max. 350 mm (variabel montierbar)
Zeigerlänge...................................................... 120 mm (Stundenzeiger)
162 mm (Minutenzeiger)
140 mm (Sekundenzeiger)
Betriebsbedingungen..................................... 0 bis +50 °C, 0 - 90 % rF
Lagerbedingungen.......................................... -20 bis +70 °C, 0 - 90 % rF
Abmessungen (Ø x T) ..................................... 126 x 36,3 mm
Gewicht.............................................................110 g (ohne Batterie)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE. V3_0616_02-DS

Operating instructions
Radio wall clock Tattoo 200
Item no. 1383430
Intended use
The radio wall clock shows the time, which is set automatically using a built-in DCF receiver. The
movement must be placed inside a clock face that is made up of individual components that you
assemble yourself and to which suitable hands are attached.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms,
must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. If you use
the product for purposes other than those described above, the product may be damaged. In
addition, improper use can cause hazards such as short circuiting, re, electric shock etc. Read
the instructions carefully and keep them. Make this product available to third parties only together
with its operating instructions.
This product complies with the statutory national and European requirements. All company names
and product names are trademarks of their respective owners. All rights reserved.
Delivery content
• Clockwork
• Paper template
• 12 x aluminium plates
• 1 x hour hand
• 1 x minute hand
• 1 x second hand
• 1 x screw
• Operating instructions
Up-to-date Operating Instructions:
1. Open www.conrad.com/downloads in a browser or scan the
displayed QR code.
2. Select document type and language and enter the item number
into the search eld. After submitting the query you can download
displayed records.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on proper
handling in this manual, we assume no liability for any resulting personal injury or
damage to property. Such cases will invalidate the warranty/guarantee.
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed if
the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.
• Do not open/dismantle the product (except for inserting/changing the batteries as
described in these instructions).
• Correct polarity must be observed while inserting the battery.
• The battery should be removed from the device if it is not used for a long period of
time to avoid damage through leaking. Leaking or damaged batteries might cause
acid burns when in contact with skin, therefore use suitable protective gloves to
handle corrupted batteries.
• Batteries must be kept out of reach of children. Do not leave batteries lying around,
as there is a risk that children or pets may swallow them.
• Batteries must not be dismantled, short-circuited or thrown into re. Never recharge
non-rechargeable batteries. There is a risk of explosion!
• Consult an expert when in doubt about operation, safety or connection of the device.
• Maintenance, modications and repairs are to be performed exclusively by an
expert or at a qualied shop.
• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.
Preparation for mounting
To determine a good location for the radio wall clock, rst check for good signal reception. The
section on "DCF signal reception" explains how to do this.
Mounting
• The radio wall clock is designed to be mounted on a wall.
• Use the built-in hook on the back of the device to hang the clock.
Ensure that no existing cables or pipes (including water pipes) are damaged when
drilling mounting holes or securing screws.
• To attach the clock, use the screw supplied, making sure it protrudes a few millimetres from the
wall. Then hang the clock on the screw using the hook.
• Remove the protective lm from the hour and minute hands before hanging the clock on a wall.
• The hands of the clock are not protected by a cover, so handle the clock with care when hanging
it on the wall. Avoid touching the hands, as this may easily damage them. (It is advisable to
mount the hands after mounting the clock on the wall.)
• Ensure that the hands can move freely and that they will not be blocked when they move. Do
not hang any objects on the clock or lean household objects, such as broomsticks or ladders,
against it.
• To mount the display elements, rst remove all the hands from the clock.
• Make sure that the mounting surface is clean, level and dry.
• Place the paper template for the clock dial on top of the movement so that the hole in the middle
lines up centrally with it. Hold it there with your hand or, if necessary, use a little tape to keep
it in place.
• Remove the protective lm from the back of the aluminium plates.
• Stick the aluminium plates onto the mounting surface using the paper template as a guide for
correct positioning. The diameter of your clock dial can be anywhere between 150 and 350 mm.
• Decorate the clock dial anyway you like (e.g by painting it).
• Hang the radio wall clock on the wall.
• Carefully attach the hour hand to the hand shaft, followed by the minute hand and nally the
second hand.
• Move all hands to the 12:00 position if the mounting hook is also located at 12:00.
• Ensure that the hands are parallel to the clock face so that they will not touch the clock when
they move.
• Remove the lock pin from its hole. The lock pin is located on the back of the clock face and is
designed to lock the clock to 12:00 during transport and storage.
• Your radio wall clock is now ready for use.
• To remove or replace the hands, press the RESET button for 3 seconds.
• Wait until all hands have moved to the 12:00 position.
• Remove the battery.
• Insert the lock pin (the lock pin can only be inserted when all of the hands are in the 12:00
position).
• Carefully remove the hands.
Operation
a) Inserting/changing the battery
• Remove the used battery (if applicable).
• The lock pin (on the rear of the clock face) must be removed before inserting the battery.
• Insert one 1.5 V AA battery (not included) into the battery compartment on the back of the clock,
making sure that the positive (+) and negative (-) poles are correctly aligned. We recommend
using an Alkaline battery.
• If the radio wall clock suddenly fails to keep the right time or the hands come to a stop, this
indicates that the battery needs to be changed.
We recommend that you use high-quality alkaline batteries in the interest of safety
and for a longer battery life.
b) DCF signal reception
• To ensure optimal DCF signal reception, the radio wall clock should not be placed next to other
electronic devices, cables, or metal objects.
• As soon as you insert the battery, the clock will make its rst attempt to receive the DCF radio
time signal. The hands of the clock automatically move to the reception position (12 o’clock) and,
once the DCF signal has been received, will move to the correct time.
• This synchronisation process normally takes between 3 and 12 minutes. As soon as the DCF
signal has been decoded, which can take up to 5 minutes, the clock will display the correct time.
It takes a few minutes for the clock to detect and analyse the DCF signal. Do not move
the clock during this time. Do not adjust any controls during this time.
Poor DCF signal reception should be expected when the clock is near to metal-coated
insulated glass windows, reinforced concrete, coated wallpapers or electronic
devices, or when the clock is placed in a cellar.
If the correct time is still not displayed after 12 minutes, move the clock to a dierent
location and restart the DCF signal reception process manually. To do this, press the
RESET button on the rear of the housing using a pointed object. The clock attempts to
receive a time signal again (refer to "Manual DCF signal reception").

• The clock automatically attempts to synchronise itself with the
DCF signal 12 times a day and waits until the time signal has been
successfully received. This is sucient to keep the time accurate to
within one second per day.
• The DCF radio time signal, sent from a transmitter in Mainingen
(near Frankfurt am Main, Germany), has a range of up to 1500 km,
increasing to 2000km in ideal reception conditions. The DCF signal
contains information such as the exact time and date (with a
theoretical time deviation of one second every million years!). There
is no need to set the summer and winter time manually.
Manual DCF signal reception
• To manually set the clock to search for the DCF signal (for example, when you move the clock
to a new location and need to have the clock search again for the DCF signal), press and hold
the REC button for approximately 3 seconds. The hands will move to the home position (12
o’clock) and the clock will attempt to receive a new DCF signal. Wait for the current time to
be displayed (may take up to 12 minutes). If the clock has not received a time signal by then,
the hands will return to the position they were at prior to the attempt.
Setting the time manually
You may want to set the time manually, for example when the clock is not within the DCF signal
reception range.
• To set the time manually, press the M.SET button for 3 seconds. As soon as the minute hand
starts to move, you can set the time manually as follows.
• Press the M.SET button briey to adjust the time minute by minute, or keep the M.SET button
pressed to adjust the time continuously.
• When you release the M.SET button, the set time will be applied after 8 seconds and the clock
will exit manual mode.
Resetting the clock movement
Use this function if the clock no longer responds when you press the buttons or if you encounter
other problems, such as the clock not being able to receive the DCF radio signal. This action
deletes all previously received DCF data. If possible, see whether you can receive a signal at
another location rst.
• To reset the clock, press the RESET button with a pointed object (e.g. a pen).
• The hands will move to the home position (12 o’clock) and the clock will attempt to receive a
new DCF signal.
• Wait 3 to 12 minutes for the current time to be displayed.
Maintenance and cleaning
• Never use aggressive and abrasive detergents, rubbing alcohol or other chemical solutions, as
these could damage the housing or even impair the functioning of the product.
• The product does not require any maintenance apart from changing the battery; therefore, do
not dismantle it.
• Remove the battery before cleaning. Always clean the product using a clean and dry soft cloth.
Dust can be easily removed using a soft clean brush.
Declaration of Conformity (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau hereby declares that this product
conforms to the 2014/53/EU directive.
Click on the following link to read the full text of the EU declaration of conformity:
www.conrad.com/downloads
Select a language by clicking on a ag symbol and enter the product order number
in the search box. You can then download the EU declaration of conformity in PDF
format.
Troubleshooting
The clock is not synchronising or only has intermittent reception:
• The clock is out of range of the DCF transmitter or there is interference from geographical
features.
• Move the clock to a dierent location; switch o interfering devices such as TVs, computers or
microwave ovens.
• Avoid a location close to large metal surfaces, which may block the radio signals. Metal-coated
windows can also aect signal reception.
• To synchronise the clock, place the clock movement by a window with either the front or the
back facing towards Frankfurt am Main (Germany).
• Leave the clock movement switched on overnight to avoid atmospheric interference.
• Reset the movement, as described in section “Resetting the clock movement”.
Disposal
a) Product
Electronic devices are recyclable waste and must not be disposed of in the household
waste.
At the end of its service life, dispose of the product according to the relevant statutory
regulations.
Remove any battery that may have been inserted and dispose of it separately from
the product.
b) Batteries
You as the end user are required by law (Battery Ordinance) to return all used batteries. Disposing
of them in the household waste is prohibited.
Contaminated batteries are labelled with this symbol to indicate that disposal in the
domestic waste is forbidden. The designations for the heavy metals involved are: Cd
= Cadmium, Hg = Mercury, Pb = Lead (name on batteries, e.g. below the trash icon on
the left).
Used batteries can be returned to collection points in your municipality, our stores or
wherever batteries are sold.
You thus full your statutory obligations and contribute to the protection of the environment.
Technical data
Power supply................................................... 1 x 1.5 V/DC AA battery (not included)
Current consumption...................................... max. 280 μA
Battery life........................................................ Approx. 1 year (depending on the battery type)
Dial (Ø) ..............................................................min. 150 mm - max. 350 mm (variable diameter)
Length of hands............................................... 120 mm (hour hand)
162 mm (minute hand)
140 mm (second hand)
Operating conditions...................................... 0 to +50 °C, 0 – 90 % RH
Storage conditions..........................................-20 to +70 °C, 0 – 90 % RH
Dimensions (Ø x D)..........................................126 x 36.3 mm
Weight...............................................................110 g (without battery)
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the
technical status at the time of printing.
© Copyright 2016 by Conrad Electronic SE. V3_0616_02-DS

Mode d’emploi
Horloge murale sans l Tattoo 200
Nº de commande 1383430
Utilisation prévue
Cette horloge murale sans l sert à acher l’heure. Grâce à un récepteur DCF intégré, l’heure se
règle automatiquement. Le mécanisme d’horloge est encastré dans un cadran horaire à assembler
soi-même à partir de pièces détachées, et fourni avec les aiguilles appropriées.
L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air
est interdite. Impérativement éviter tout contact avec l'humidité, par ex. dans la salle de bains, etc.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du
produit est interdite. Si vous utilisez le produit à d'autres ns que celles décrites précédemment,
cela risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de
dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et
conservez le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous
les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des
marques déposées des propriétaires correspondants. Tous droits réservés.
Contenu d'emballage
• Mécanisme d’horloge
• Pochoir en papier
• 12 x plaquettes en aluminium
• 1 x petite aiguille
• 1 x grande aiguille
• 1 x trotteuse
• 1 x vis
• Mode d'emploi
Mode d'emploi actualisé
1. Ouvrez la page Internet www.conrad.com/downloads dans votre
navigateur ou scannez le code QR indiqué à droite.
2. Sélectionnez le type de document et la langue puis saisissez le
numéro de commande correspondant dans le champ de recherche.
Une fois la recherche commencée, vous pouvez télécharger les
documents trouvés.
Consignes de sécurité
Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes
de sécurité. En cas de non-respect des consignes de sécurité et des informations
données dans le présent mode d'emploi pour une utilisation correcte de l'appareil,
nous déclinons toute responsabilité en cas de dommage personnel ou matériel
consécutif. En outre, la responsabilité/garantie sera alors annulée.
• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux
domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour
enfants très dangereux.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe,
de secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de vapeurs
et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et
protégez-le d'une utilisation accidentelle. Une utilisation en toute sécurité n'est plus
garantie si le produit :
- présente des traces de dommages visibles,
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes,
même de faible hauteur, l'appareil peut être endommagé.
• N’essayez pas d’ouvrir ou de démonter le produit (sauf pour les manipulations
d’installation et de changement des piles décrites dans le mode d’emploi).
• Respecter la polarité lors de l’insertion de la pile.
• Retirer la pile de l’appareil s’il n’est pas utilisé pendant longtemps an d’éviter les
dégâts causés par des fuites. Des piles qui fuient ou qui sont endommagées peuvent
provoquer des brûlures acides lors du contact avec la peau ; l’utilisation de gants
protecteurs appropriés est par conséquent recommandée pour manipuler les piles
corrompues.
• Garder les piles hors de portée des enfants. Ne pas laisser traîner de piles car des
enfants ou des animaux pourraient les avaler.
• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne
jamais recharger des piles non rechargeables. Il existe un risque d'explosion !
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le raccordement de l`appareil.
• Tout entretien, ajustement ou réparation ne doit être eectué que par un spécialiste
ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d`emploi n`a pas su répondre,
nous vous prions de vous adresser à notre service technique ou à un expert.
Préparation au montage
Eectuez les essais de réception pour déterminer un endroit approprié de montage de l’horloge
murale sans l. Pour de plus amples informations concernant la procédure à suivre, lisez le
chapitre «Réception DCF».
Montage
• L’horloge murale sans l s’accroche à un mur.
• Un œillet de suspension est situé au dos de l’appareil pour le montage mural.
Lors du vissage ou du perçage de trous de vis, faites attention à ne pas toucher des
câbles ou des conduites (notamment des canalisations) passant dans le mur.
• Fixez l’horloge avec la vis fournie que vous laisserez dépasser du mur de quelques millimètres.
Accrochez ensuite l’horloge à la tête de vis avec l’œillet de suspension.
• Retirez les lms de protection de la grande et de la petite aiguille avant le montage nal de
l'horloge.
• Les aiguilles de l’horloge ne sont pas protégés par un couvercle. Manipulez l’horloge avec
précaution lorsque vous l’accrochez au mur. Évitez de toucher les aiguilles, vous risqueriez de
les endommager facilement. Idéalement, vous pouvez monter les aiguilles après avoir suspendu
l’horloge au mur.
• Veillez également à ce que les aiguilles puissent se déplacer librement et ne soient pas bloquées
en fonctionnement normal. N’accrochez pas d’objets à l’horloge, n’appuyez pas d’ustensiles
ménagers p. ex. manches à balai ou échelles contre l’horloge.
• Pour le montage des éléments d’achage, retirez d’abord toutes les aiguilles du mécanisme
d’horloge.
• Vériez que le support de montage est propre, plan et sec.
• Posez le pochoir en papier du cadran horaire sur le mécanisme d’horloge en centrant l’orice
du milieu. Tenez-le avec la main, ou xez-le le cas échéant avec du ruban adhésif pour éviter
qu’il ne glisse.
• Retirez le lm de protection au dos des lamelles en aluminium.
• Collez les lamelles en aluminium sur le support. Orientez-vous selon le pochoir en papier pour
un alignement correct. Le diamètre de montage de ce cadran horaire peut être de 150 - 350mm.
• Vous pouvez peindre ou décorer à votre convenance le cadran horaire.
• Suspendez l’horloge au mur.
• Enchez d’abord la grande aiguille, puis la petite et enn la trotteuse sur l’arbre des aiguilles.
• Orientez toutes les aiguilles vers la position 12:00, si le crochet de montage se trouve aussi sur
12:00.
• Veillez à aligner les aiguilles parallèlement au cadran an d’éviter qu’elles ne se touchent ou
n’entrent en contact avec le cadran en cours de fonctionnement.
• Pour terminer, tirez sur la goupille de verrouillage pour la faire ressortir de son trou. Vous
la trouverez à l’arrière du boîtier. Cette goupille bloque le mécanisme dans la position 12:00
pendant le transport et le stockage du produit
• L’horloge est prête à fonctionner.
• Si vous voulez retirer ou remplacer les aiguilles ultérieurement, appuyez sur la touche RESET
pendant 3 secondes.
• Patientez jusqu'à ce que toutes les aiguilles se déplacent sur la position 12:00.
• Enlevez la pile.
• Replacez la goupille de verrouillage (la goupille de verrouillage ne peut être replacée qu'en
position 12:00).
• Vous pouvez désormais démonter prudemment les aiguilles.
Mise en service
a) Installation/remplacement de la pile
• Enlevez le cas échéant la pile usée avant d’insérer la nouvelle pile.
• La goupille de verrouillage dans le mécanisme d’horloge (arrière) doit être retirée avant la
première insertion de la batterie.
• Insérez une pile de 1,5 V de type AA/Mignon (non incluse) dans le compartiment à piles du
mécanisme d’horloge, en respectant les indications de polarité (plus/+ et moins/-). Nous
recommandons l'utilisation de piles alcalines.
• La pile doit être remplacée si l’heure achée dière subitement de l’heure réelle ou si les
aiguilles de l’horloge s’arrêtent.
Nous vous recommandons d’utiliser de préférence des piles alcalines an de garantir
une grande autonomie et un fonctionnement plus sûr.

b) Réception DCF
• Pour une réception DCF parfaite, ne placez pas l’horloge murale sans l à proximité d’appareils
électroniques ou à proximité de câbles, de prises ou de pièces en métal, etc.
• La première tentative de réception du signal DCF s’eectue dès que la pile est insérée. Les
aiguilles rejoignent leur position initiale (12h) et se mettent automatiquement à l’heure si le
signal DCF a été reçu.
• Normalement, ce processus de synchronisation prend entre 3 et 12minutes. Dès que le signal
DCF a été décodé (cela peut durer jusqu’à 5minutes), l’heure exacte s’ache.
La détection et le traitement du signal DCF peuvent durer quelques minutes. Ne
déplacez pas le produit à ce moment. Ne touchez à rien!
Les fenêtres isolantes en métal, les murs en béton armé, les revêtements spéciaux
de papier peint, la proximité d’appareils électriques ou l’installation dans une cave
peuvent également altérer la réception DCF.
Si l’heure actuelle ne s’ache pas au bout de 12 minutes, déplacez le produit et lancez
une autre tentative de réception manuelle DCF. Appuyez avec un objet pointu sur
la touche RESET au dos du boîtier. Cela lance une nouvelle tentative de réception
manuelle. (voir également le chapitre «Essai de réception DCF manuelle»).
• L’essai de synchronisation avec l’heure DCF s’eectue
automatiquement 12fois par jour jusqu’à réception du signal horaire.
Cela est susant pour maintenir le décalage inférieur à une seconde
par jour.
• Le signal DCF est émis par un émetteur DCF situé à Mainingen
(près de Francfort-sur-le-Main). Sa portée est d’environ 1500 km,
voire même de 2000km dans des conditions de réception idéales.
Le signal radio DCF comprend entre autres l’heure exacte (écart
théorique d’une seconde sur un million d’années!) et la date. Bien
entendu, cela élimine aussi les tracas du réglage manuel des heures
d’hiver et d’été.
Essai de réception DCF manuelle
• Pour eectuer manuellement une recherche du signal DCF (p.ex. si vous avez modié la
position du réveil avec signal radio et lancé une nouvelle tentative de réception), appuyez
et maintenez enfoncée la touche REC pendant env. 3 secondes pour commencer une
nouvelle réception du signal horaire. Les aiguilles rejoignent leur position initiale (12:00h)
et le mécanisme d’horloge cherche à recevoir le signal DCF. Patientez ensuite 12minutes au
maximum jusqu’à ce que l’heure actuelle s’ache. Si le signal n’a toujours pas été reçu au
bout de 12minutes, l’horloge se règle automatiquement à l’heure qui était la sienne avant de
commencer la tentative de réception.
Réglage manuel de l’heure
L’heure doit être réglée manuellement si le mécanisme d’horloge doit être utilisé hors de la zone
de réception du signal DCF.
• Pour régler manuellement le mécanisme d’horloge, enfoncez la touche M.SET pendant
3secondes. Dès que la petite aiguille commence à bouger, vous pouvez régler manuellement
l’heure.
• Enfoncez brièvement la touche M.SET pour régler l’heure pas à pas avec les minutes ou
maintenez la touche M.SET enfoncée pour régler l’heure en continu (délement).
• Quand la touche M.SET n’est plus actionnée, le réglage de l’heure est automatiquement
enregistré au bout de 8secondes et le mode de réglage manuel de l’heure est quitté.
Remise à zéro du mécanisme d’horloge
Utilisez cette fonction si le mécanisme d’horloge ne réagit plus à l’actionnement des touches ou en
cas de dysfonctionnement, p.ex. problèmes de réception du signal DCF. Toutes les données DCF
reçues sont ainsi supprimées. Si possible, essayez la réception à un autre endroit.
• Pour remettre à zéro le mécanisme d’horloge, enfoncez la touche RESET avec un objet pointu
(p.ex. un stylo bille).
• Les aiguilles rejoignent leur position initiale (12:00 h) et le mécanisme d’horloge cherche à
recevoir le signal DCF.
• Patientez ensuite entre 3 - 12minutes jusqu’à ce que l’heure actuelle s’ache.
Entretien et nettoyage
• N’utilisez en aucun cas des produits de nettoyage agressifs ou abrasifs, de l’alcool ou autres
produits chimiques pour le nettoyage : cela risquerait d’endommager le boîtier voire même de
provoquer des dysfonctionnements.
• Le produit ne nécessite aucune maintenance de votre part excepté le remplacement de la pile.
Ne le démontez jamais.
• Retirez la pile avant le nettoyage. Nettoyez le produit uniquement avec un chion propre, doux
et sec. La poussière est très facile à enlever au moyen d’un pinceau propre à poils mous.
Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, déclare par la présente que ce
produit est conforme à la directive 2014/53/UE.
Le texte intégral de la déclaration de conformité UE est disponible au lien suivant:
www.conrad.com/downloads
Sélectionnez une langue en cliquant sur le drapeau correspondant puis saisissez
le numéro de commande du produit dans le champ de recherche pour pouvoir
télécharger la déclaration de conformité UE sous format PDF.
Dépannage
Le mécanisme d’horloge ne se synchronise pas ou ne reçoit que par intermittence:
• la distance par rapport à l’émetteur DCF est trop grande ou limitée par la géographie.
• Changez d’endroit, désactivez les appareils émettant des interférences comme les téléviseurs,
les ordinateurs ou les fours à micro-ondes.
• Évitez toute installation à proximité de grandes surfaces métalliques qui peuvent limiter
la réception des signaux radio. Les fenêtres métallisées sous vide peuvent aussi aecter la
réception des signaux.
• Positionnez le mécanisme d’horloge à la fenêtre pour la synchronisation et dirigez le côté avant
ou arrière vers Francfort (M).
• Laissez tourner le mécanisme d’horloge pendant la nuit an de réduire les interférences
atmosphériques.
• Remettez le mécanisme d’horloge à zéro comme décrit au chapitre « Remise à zéro du
mécanisme d’horloge».
Elimination des déchets
a) Produit
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères.
En n de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.
Retirez la pile insérée et éliminez-la séparément du produit.
b) Piles
Le consommateur nal est légalement tenu (ordonnance relative à l´élimination des piles usagées)
de rapporter toutes les piles usagées, il est interdit de les jeter dans les ordures ménagères.
Les piles qui contiennent des substances toxiques sont caractérisées par les
symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures
ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium,
Hg = mercure, Pb = plomb (la désignation se trouve sur les piles, par ex. sous le
symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération
de votre commune, à nos succursales ou à tous les points de vente de piles.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Caractéristiques techniques
Alimentation ..................................................... 1 x pile 1,5 V/CC de type AA/Mignon
(non incluse)
Consommation électrique..............................max. 280 μA
Durée de vie de la pile....................................environ 1 an (selon le type de piles utilisé)
Cadran horaire (Ø) .......................................... min. 150 - max. 350 mm (montage variable)
Longueur des aiguilles ................................... 120 mm (petite aiguille)
162 mm (grande aiguille)
140 mm (trotteuse)
Conditions de service ..................................... 0 à +50 °C, 0 - 90 % humidité relative
Conditions de stockage..................................-20 à +70 °C, 0 - 90 % humidité relative
Dimensions (Ø x T) .......................................... 126 x 36,3 mm
Poids..................................................................110 g (sans la pile)
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des installations
de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication
correspond au niveau technique du moment de la mise sous presse.
© Copyright 2016 par Conrad Electronic SE. V3_0616_02-DS

 Gebruiksaanwzing
RadiograscheklokTattoo200
 Bestelnr.1383430
Bedoeldgebruik
De radiograsche klok is bestemd voor de weergave van de td. Met behulp van de ingebouwde
DCF-ontvanger wordt de td automatisch ingesteld. Het uurwerk wordt in een wzerplaat uit losse
delen voor de zelfstnadige montage ingebouwd en van geschikte wzers voorzien.
Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht. Contact
met vocht, bv. in de badkamer, moet absoluut worden voorkomen.
In verband met veiligheid en normering zn geen aanpassingen en/of wzigingen aan dit product
toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven,
kan het product worden beschadigd. Bovendien kan b verkeerd gebruik een gevaarlke situatie
ontstaan met als gevolg bvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de
gebruiksaanwzing volledig door en gooi hem niet weg. Het product mag alleen samen met de
gebruiksaanwzing aan derden ter beschikking worden gesteld.
Het product voldoet aan de nationale en Europese wettelke voorschriften. Alle vermelde
bedrfs- en productnamen zn handelsmerken van de respectievelke eigenaren. Alle rechten
voorbehouden.
Leveringsomvang
• Uurwerk
• Papier sjabloon
• 12 x aluminium plaatjes
• 1 x urenwzer
• 1 x minutenwzer
• 1 x secondewzer
• 1 x schroef
• Gebruiksaanwzing
Geactualiseerdegebruiksinstructies:
1. Open www.conrad.com/downloads in een browser of scan de
afgebeelde QR-code.
2. Kies het documententype en de taal en vul het productnummer in
het zoekveld in. Nadat u de zoekopdracht heeft uitgevoerd, kunt u de
weergegeven documenten downloaden.
Veiligheidsinstructies
Leesdegebruiksaanwzingzorgvuldigdoorenletvooralopdeveiligheidsinstructies.
Indiendeveiligheidsinstructiesendeaanwzingenvooreenjuistebedieningindeze
gebruiksaanwzingniet wordenopgevolgd,kunnen wniet aansprakelk worden
gesteld voor de daardoor ontstane schade aan apparatuur of persoonlk letsel.
Bovendienvervaltindergelkegevallendegarantie.
• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlk materiaal
worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken,
hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product niet onder mechanische druk.
• Als het niet langer mogelk is het apparaat veilig te bedienen, stel het dan buiten
bedrf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening
kan niet langer worden gegarandeerd wanneer het product:
- zichtbaar is beschadigd,
- niet langer op juiste wze werkt,
- tdens lange periode is opgeslagen onder slechte omstandigheden, of
- onderhevig is geweest aan ernstige vervoergerelateerde druk.
• Behandel het apparaat met zorg. Schokken, botsingen of zelfs een val van een
beperkte hoogte kan het product beschadigen.
• Open of demonteer het apparaat niet (behalve voor de in de gebruiksaanwzing
beschreven procedure b het plaatsen of vervangen van de batter).
• Let op de juiste polariteit b het plaatsen van de batter.
• De batter dient uit het apparaat te worden verwderd wanneer het gedurende
langere td niet wordt gebruikt om beschadiging door lekkage te voorkomen.
Lekkende of beschadigde batteren kunnen chemische brandwonden b contact met
de huid veroorzaken. Gebruik daarom veiligheidshandschoenen om beschadigde
batteren aan te pakken.
• Batteren moeten uit de buurt van kinderen worden gehouden. Laat batteren niet
rondslingeren omdat het gevaar bestaat dat kinderen of huisdieren ze inslikken.
• Batteren mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit
gewone batteren te herladen. Er bestaat dan explosiegevaar!
• Raadpleeg een expert wanneer u twfelt over het juiste gebruik, de veiligheid of het
aansluiten van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een
expert of in een daartoe bevoegde winkel.
• Als u nog vragen hebt die niet door deze gebruiksaanwzingen zn beantwoord,
neem dan contact op met onze technische dienst of ander technisch personeel.
Voorbereidingenvoordemontage
Voer de ontvangstpogingen, om een geschikte montageplek voor de radiograsche klok te
bepalen. Lees hiervoor het hoofdstuk "DCF-ontvangst" hoe u dit kunt uitvoeren.
Montage
• De radiograsche klok wordt opgehangen aan de wand.
• Aan de achterkant van het apparaat bevindt zich een ophangoogje voor de wandmontage.
Let erop dat tdens het boren van de schroefgaten resp. tdens het vastschroeven
geen kabels of leidingen (ook waterleidingen) worden beschadigd.
• Bevestig de klok met de meegeleverde schroef die u enkele millimeters uit de wand laat steken.
Hang de klok vervolgens met het ophangoogje op aan de schroefkop.
• Verwder voor de montage van de klok de beschermende folies van de uren- en minutenwzer.
• De wzers van de klok worden niet beschermd door een afdekking. Ga tdens het ophangen
voorzichtig om met de klok. Raak de wzers het beste niet aan, omdat deze snel beschadigd
kunnen raken. U kunt de wzers het beste pas na het ophangen aan de wand monteren.
• Zorg ervoor, dat de wzers tdens het gebruik normaal kunnen bewegen en niet worden
geblokkeerd. Hang geen voorwerpen op of aan de klok, leun geen voorwerpen zoals bezemstelen
of ladders tegen de klok.
• Voor de montage van alle weergave-elementen verwdert u weer alle wzers van het uurwerk.
• Zorg ervoor, dat de montage-ondergrond schoon, vlak en droog is.
• Plaats het papier sjabloon van de wzerplaat met de opening in het midden gecentreerd op het
uurwerk. Houd het met de hand vast of bevestig het eventueel met een beetje plakband, om
wegglden te vermden.
• Verwder de beschermende folie aan de achterkant van de aluminium plaatjes.
• Plak de aluminium plaatjes op de ondergrond. Oriënteer u hierb aan de papieren sjabloon, om
een goede positionering te bereiken. De mogelke montagediameter van deze wzerplaat kan
tussen 150 - 350 mm liggen.
• Geef de wzerplaat eventueel zelf vorm door hem te beschilderen of andere decoratieve
vormgeving naar eigen smaak uit te voeren.
• Hang de radiograsche klok op.
• Steek eerst de urenwzer, dan de minutenwzer en tenslotte de secondewzer voorzichtig op
de as van de wzers.
• Stel alle wzer in op 12.00 uur, als de montagehaak zich ook op 12.00 uur bevindt.
• Zorg ervoor dat de wzers parallel aan de wzerplaat zn uitgericht, zodat ze elkaar later tdens
het gebruik niet kunnen aanraken of langs de wzerplaat schuren.
• Trek tenslotte de veiligheidspen uit zn boorgat. H bevindt zich aan de achterkant van de
behuizing. Deze pen vergrendelt tdens het transport en opslag de positie van het uurwerk in
de 12.00 uur-positie.
• De radiograsche klok is gereed voor gebruik.
• Als u de wzers op een later tdstip wilt verwderen of vervangen, drukt u gedurende 3
seconden op de RESET-knop.
• Wacht totdat alle wzers naar de 12.00 uur-positie zn gegaan.
• Verwder de batter.
• Plaats de veiligheidspen weer terug (de veiligheidspen kan alleen in deze 12.00 uur-positie weer
terug worden geplaatst).
• U kunt de wzers nu voorzichtig demonteren.
Ingebruikname
a) Batterplaatsen/vervangen
• Verwder indien nodig voor het plaatsen de verbruikte batter.
• De veiligheidspen in de klok (achterkant) moet voor het eerste plaatsen van de batter worden
verwderd.
• Plaats een 1,5 V batter van het type AA/mignon (niet inbegrepen) in overeenstemming met de
pooltekens (plus/+ en min/-) in het battervak aan de achterkant van het uurwerk. W raden u
aan, alkali-batteren te gebruiken.
• Het is nodig de batter te vervangen, als er plotseling sprake is van grote tdafwkingen of als
de wzers van de radiograsche klok blven staan.
We raden echter aan om b voorkeur hoogwaardige alkalinebatteren te gebruiken
om een langdurige en betrouwbare werking te verzekeren.
b) DCF-ontvangst
• Voor een feilloze DCF-ontvangst dient de radiograsche klok niet naast andere elektronische
apparaten, kabels, metalen onderdelen enz. te worden gemonteerd.
• Direct na het plaatsen van de batter vindt een eerste ontvangstpoging voor het DCF-signaal
plaats. De wzers lopen in de basisstand (12 uur) en stellen zich na succesvolle DCF-ontvangst
automatisch in op de juiste td.

• Normaal gesproken wordt dit synchronisatieproces na ca. 3-12 minuten afgerond. Zodra
het DCF-signaal gedecodeerd werd (dit kan tot wel 5 minuten duren), owrdt de exacte td
weergegeven.
Het herkennen van het DCF-signaal en diens evaluatie duurt enkele minuten. Beweeg
het product niet gedurende deze td. Druk op geen enkel bedieningselement!
Men moet rekening houden met een slechte DCF-ontvangst b bv. metaalbedekt
geïsoleerd glas, staalbeton, gecoat speciaal behang, in de buurt van elektronische
apparaten of in kelders.
Als de actuele td na max. 12 minuten niet wordt weergegeven, dient u de positie
van het product te veranderen en de DCF-ontvangst manueel hernieuwd te starten.
Druk met een puntig voorwerp op de RESETknop aan de achterkant van de behuizing.
Hierdoor wordt een nieuwe ontvangstpoging gestart. (zie ook hoofdstuk "Manuele
DCF-ontvangstpoging").
• Een poging tot synchronisatie met de DCF-td wordt dagelks
automatisch 12 keer per dag uitgevoerd, totdat het tdsignaal
succesvol wordt ontvangen. Dit is voldoende, om de afwking op
minder dan een seconde per dag te houden.
• Het DCF-signaal wordt door een zender in Mainingen (in de buurt
van Frankfurt am Main) uitgezonden. Diens reikwdte bedraagt tot
1500 km; b ideale ontvangstvoorwaarden zelfs tot 2000km. Het DCF-
signaal omvat onder andere de exacte td (afwking theoretisch een
seconde op een miljoen jaar!) en de datum. Natuurlk hoeft u ook de
zomer- en wintertd niet manueel te veranderen.
ManueleDCF-ontvangstpoging
• Om manueel naar het DCF-signaal te zoeken (bv. als de positie van de radiograsche klok
verandert en een nieuwe ontvangstpoging wordt gestart) drukt u de knop REC en houdt
deze gedurende ca. 3 seconden ingedrukt, om een nieuwe ontvangst van het tdsignaal te
beginnen. De wzers lopen naar de basisinstelling (12.00 uur) en het uurwerk probeert het
DCF-signaal te ontvangen. Wacht dan tot 12 minuten, totdat de actuele td verschnt. Als de
ontvangstpoging na 12 minuten nog niet succesvol was, stelt de klok zich op dezelfde td in,
die tdens het begin van de ontvangstpoging werd weergegeven.
Manueletdinstelling
De manuele tdinstelling is nodig, als het uurwerk buiten het ontvangstbereik van het DCF-signaal
dient te worden gebruikt.
• Om de td manueel in te stellen, drukt u gedurende 3 seconden op de knop M.SET. Zodra de
minutenwzer begint te lopen, kunt u de td manueel in te stellen.
• Druk eventjes op de knop M.SET, om de td in stappen van 1 minuut in te stellen en houd de knop
M.SET ingedrukt, om de td doorlopend te veranderen (laten lopen).
• Als de M.SET knop niet meer wordt gedrukt, wordt de ingestelde td na 8 seconden automatisch
geaccepteerd en de modus va nde manuele tdinstelling verlaten.
Resettenvanhetuurwerk
Gebruik deze functie, als het uurwerk niet meer reageert op het drukken va nde knoppen of als er
andere functionele storingen bestaan, zoals bv. ontvangstproblemen van het DCF-signaal. Hierb
worden alle tot dan toe ontvangen DCF-signalen gewist. Probeer de ontvangst naar mogelkheid
op een andere plek.
• Om het uurwerk te resetten, drukt u met een puntig voorwerp (bv. een balpen) op de knop
RESET.
• De wzers lopen naar de basisinstelling (12.00 uur) en het uurwerk probeert het DCF-signaal
te ontvangen.
• Wacht dan ongeveer 3 - 12 minuten, totdat de actuele td verschnt.
Onderhoudenreiniging
• Gebruik in geen geval agressieve en schurende reinigingsmiddelen, reinigingsalcohol of andere
chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan
worden.
• Het product is voor u, afgezien van het vervangen van de batter, onderhoudsvr. Demonteer
het nooit.
• Verwder de batter voor iedere reiniging. Reinig het product alleen met een schone, zachte
en droge doek. Stof kan zeer eenvoudig worden verwderd met een schone, zachte borstel.
VerklaringvanConformiteit(DOC)
B deze verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product
voldoet aan de richtln 2014/53/EG.
De volledige tekst van de EG-conformiteitsverklaring staat als download via het
volgende internetadres ter beschikking:
www.conrad.com/downloads
Selecteer een taal door op het vlagsymbool te klikken en vul het bestelnummer van
uw product in het zoekveld in; vervolgens kunt u de EG-conformiteitsverklaring als
PDF-bestand downloaden.
Probleemoplossing
Hetuurwerksynchroniseertnietofheeftslechtsafentoeontvangst:
• De afstand tot de DCF-zender is te groot of wordt beperkt door geograsche omstandigheden.
• Verander de locatie, schakel storende apparaten, zoals televisies, computers of magnetrons uit.
• Vermd de positionering in de buurt van grote metalen vlakken, die de radiograsche signalen
kunnen blokkeren. Ook metaalbedekt geïsoleerd glas kan de ontvangst van het signaal
beïnvloeden.
• Plaats het uurwerk voor de synchronisatie b het raam en richt het met de voor- of achterkant
in richting van Frankfurt am Main.
• Laat het uurwerk de hele nacht lopen, om de atmosferische storingen te verminderen.
• Reset het uurwerk zoals beschreven in het hoofdstuk "Resetten van het uurwerk".
Verwdering
a) Product
Elektronische apparaten zn recyclebare stoen en horen niet b het huisvuil.
Als het product niet meer werkt, moet u het volgens de geldende wettelke bepalingen
voor afvalverwerking inleveren.
Verwder een eventueel geplaatste batter en verwder deze afzonderlk van het
product.
b) Batteren
U bent als eindverbruiker volgens de KCA-voorschriften wettelk verplicht alle lege batteren en in
te leveren; verwdering via het huisvuil is niet toegestaan.
Batteren die schadelke stoen bevatten, zn gemarkeerd met nevenstaand
symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor
irriterend werkende, zware metalen zn: Cd = cadmium, Hg = kwik, Pb = lood (de
aanduiding staat op de batteren, bv. onder de links afgebeelde vuilnisbaksymbool).
U kunt verbruikte batteren gratis b de verzamelpunten van uw gemeente, onze
lialen of overal waar batteren worden verkocht, afgeven.
Zo vervult u uw wettelke verplichtingen en draagt u b tot de bescherming van het milieu.
Technischegegevens
Stroomvoorziening .......................................... 1 x 1,5 V/DC batter, type AA/mignon
(niet inbegrepen)
Opgenomen stroom ........................................ max. 280 μA
Levensduur van de batter ............................ca. 1 jaar (afhankelk van het gebruikte battertype)
Wzerplaat (Ø) .................................................min. 150 - max. 350 mm (variabel monteerbaar)
Lengte van de wzers ..................................... 120 mm (urenwzer)
162 mm (minutenwzer)
140 mm (secondewzer)
Bedrfscondities .............................................0 tot +50 °C, 0 - 90 % relatieve luchtvochtigheid
Opslagcondities...............................................-20 tot +70 °C, 0 - 90 % relatieve luchtvochtigheid
Afmetingen (Ø x D) .......................................... 126 x 36,3 mm
Gewicht.............................................................110 g (zonder batter)
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bvoorbeeld fotokopie, microverlming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden. De publicatie voldoet aan de technische stand b het in druk bezorgen.
© Copyright 2016 by Conrad Electronic SE. V3_0616_02-DS
