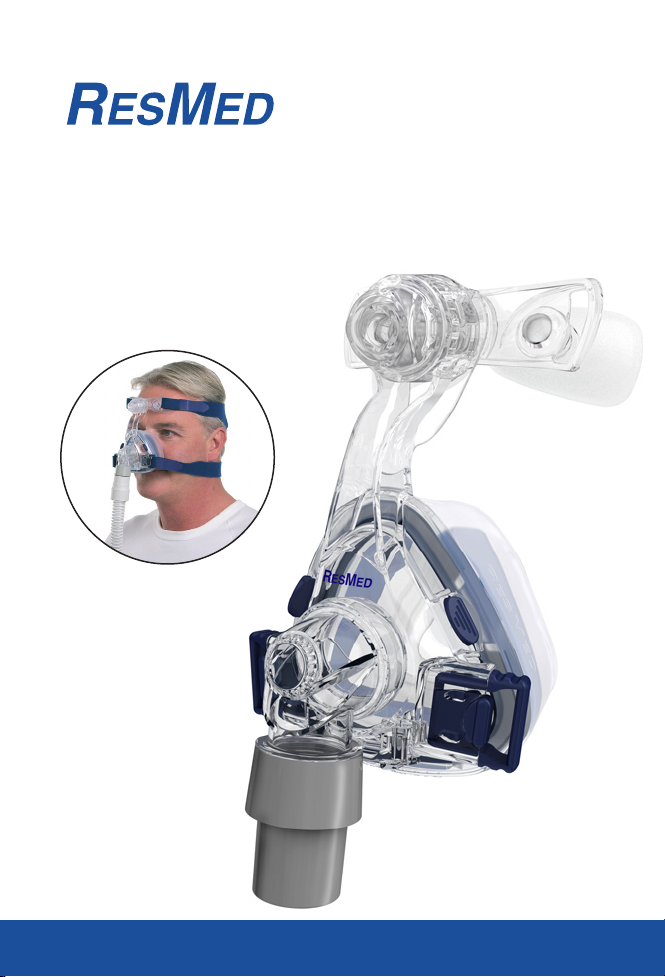

ResMed Mirage SoftGel User manual

Mirage™ SoftGel
NASAL MASK
User Guide
&OHMJTIt'SBOÎBJTt&TQB×PMt1PSUVHVÐT

i

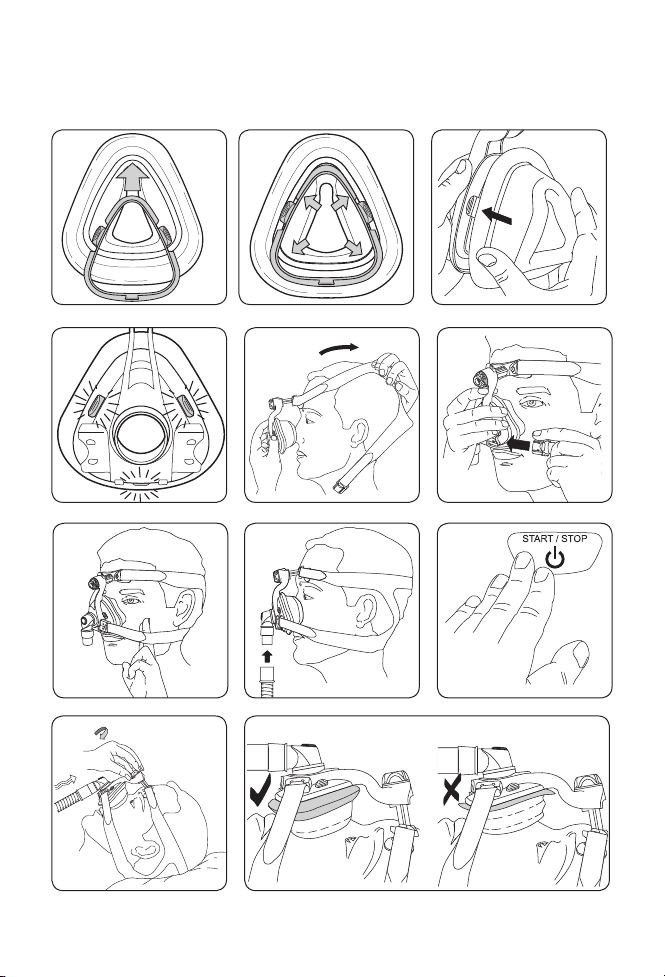

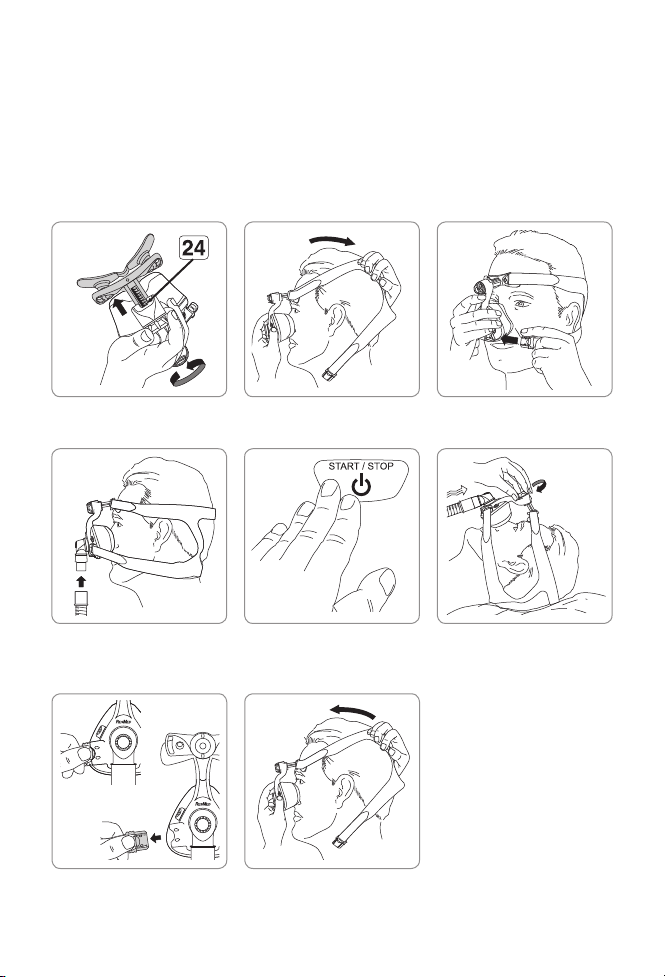

Fitting / Mise en place / Colocación / Colocação
1 2 3
4 5 6
Removal / Enlèvement du masque / Para quitarse la
mascarilla / Remoção
1 2
MirageTM SoftGel Rx Only

ii
Mirage SoftGel
A
1
2
34
5
6
7
9
10
11
12
8
B C
DE
13
6

iii

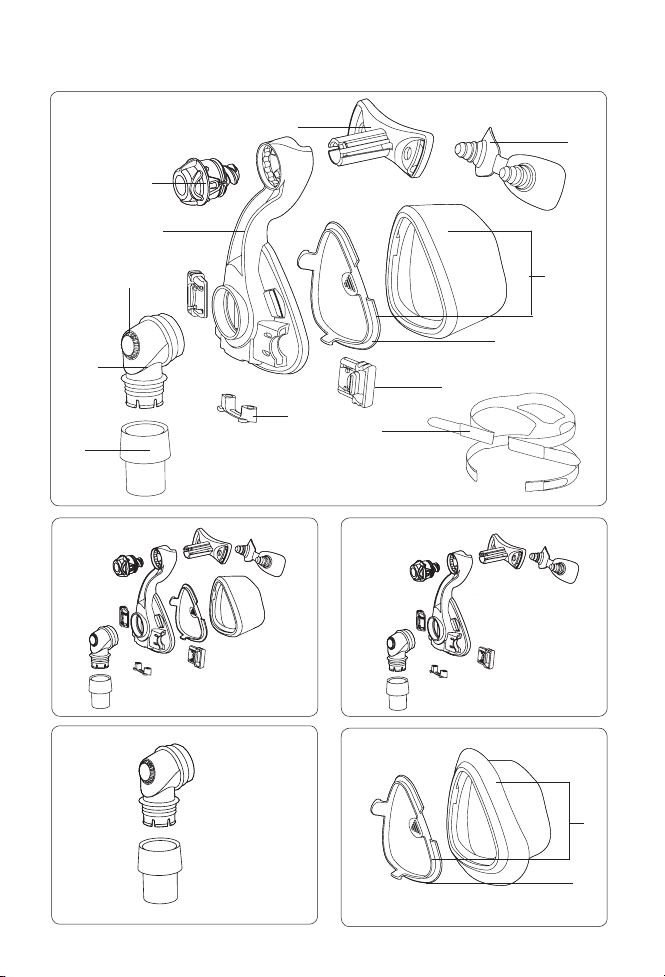

Mask components / Composants du masque /
Piezas de la mascarilla / Componentes da máscara
Item /
Article /
Artículo /
Item
Description / Description /
Descripción / Descrição Part number / Code produit / Número
de parte / Código do
produto
1 Mask frame / Entourage rigide /
Armazón de la mascarilla / Armação da
máscara
60180 (St)
60193 (S)
2 Dial / Molette de réglage / Disco /
Botão giratório 61289
3 Forehead support / Support frontal /
Apoyo para la frente / Suporte para a
testa
16393
4 Forehead support pad / Tampon frontal /
Almohadilla del apoyo para la frente /
Almofada do suporte para a testa
60123 (1)
60124 (10)
5 SoftGel Cushion & clip / Bulle et clip /
Almohadilla y broche / Almofada e
presilha
61631 (S)
61632 (M) 61633 (L) 61634 (LW)
6 Cushion clip / Clip de la bulle / Broche de
la almohadilla / Presilha da almofada 60176 (St) 60197 (S)
7 Headgear clip / Clip d’attache du
harnais / Broche del arnés / Presilha do
arnês
16569 (2)
16734 (10)
8 Headgear / Harnais / Arnés / Arnês 16118 (S)
16117 (M)
16119 (L)
9 Ports cap / Bouchon d’entrées / Tapón de
los puertos / Tampa das portas 16570 (2) 16571 (10)
10 Swivel / Pièce pivotante / Pieza giratoria /
Peça giratória 16565
11 Elbow / Coude / Codo / Cotovelo 16387
12 Vent / Orifice de ventilation / Ventilación /
Respiradouro -
13 Activa LT Cushion & clip / Bulle et clip /
Almohadilla y broche / Almofada e
presilha
60198 (S)
60177 (M)
60178 (L)
60179 (LW)

iv
Item /
Article /
Artículo /
Item
Description / Description /
Descripción / Descrição Part number / Code produit / Número
de parte / Código do
produto
A Complete system / Système complet /
Sistema completo / Sistema completo 61600 (S) 61601 (M) 61602 (L) 61603 (LW)
B Frame system / Entourage complet /
Sistema de armazón / Sistema da
armação
61626 (S)
61627 (M) 61628 (L) 61629 (LW)
C Frame assembly / Ensemble entourage /
Conjunto del armazón / Conjunto da
armação
60175 (St)
60196 (S)
D Elbow assembly / Ensemble coude /
Conjunto del codo / Conjunto do
cotovelo
16399
E Activa LT Cushion & clip / Bulle et clip /
Almohadilla y broche / Almofada e
presilha
60198 (S)
60177 (M)
60178 (L)
60179 (LW
Also available / Également disponible /También está disponible /
Também disponível
A + E ConvertAble Pack 61604 (S)
61609 (M) 61615 (L) 61620 (LW)
S Small / Petit / Pequeña / Pequeno(a)
M Medium / Moyen / Mediana / Médio(a)
St Standard / Standard / Estándar / Standard
L Large / Grand / Grande / Grande
LW Large Wide / Grand et large / Grande-Largo (GL) / Grande-Ancho (GA)

v

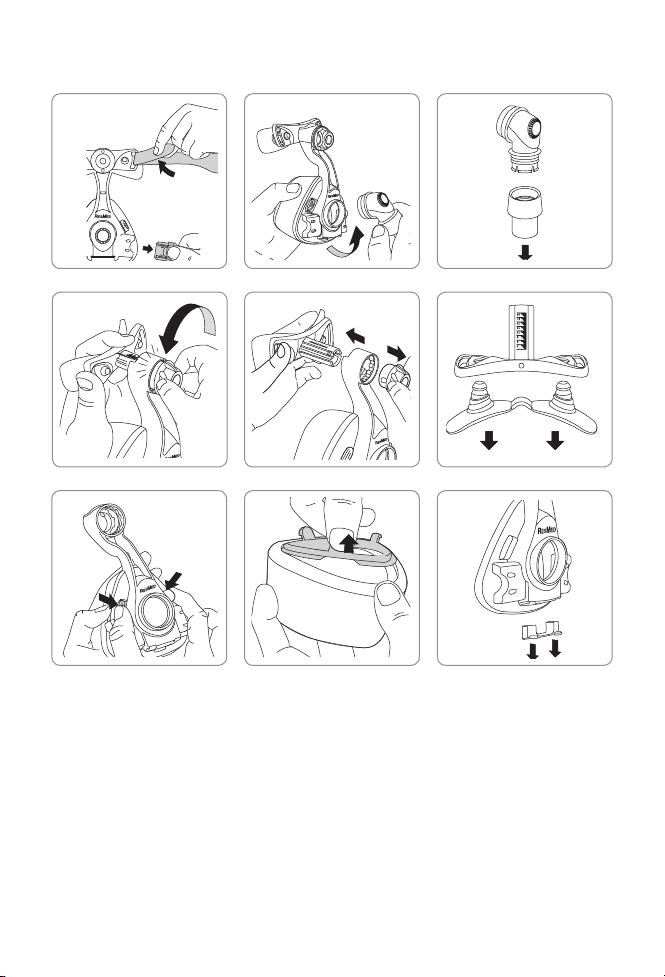

Disassembly / Démontage / Desmontaje / Desmontagem
4
123
5 6
789

vi
4
1 2 3
56
7 8 9
10 11 12
Reassembly / Remontage / Montaje / Remontagem

1
Español
Español
MirageTM SoftGel
MASCARILLA NASAL
Gracias por elegir la Mirage SoftGel. La Mirage SoftGel es la primera de la
serie ConvertAbleTM de ResMed, que brinda la posibilidad de elegir entre dos
almohadillas de gran desempeño (Mirage SoftGel y Mirage Activa LT), en un
mismo armazón duradero.
Para obtener más información, consulte la sección relativa a la serie
ConvertAble en el presente manual del usuario.
Uso indicado
La Mirage SoftGel canaliza el flujo de aire de forma no invasiva al paciente, a
partir de un equipo de presión positiva en las vías respiratorias (PAP), como
por ejemplo un sistema de presión positiva y continua en las vías respiratorias
(CPAP) o un sistema binivel.
La Mirage SoftGel:
debe utilizarse en pacientes adultos (> 30 kg/66 lb) a los que se les hat
indicado presión positiva en las vías respiratorias.
está diseñada para que un único paciente pueda usarla en repetidast
ocasiones en su domicilio o para reutilizarse en varios pacientes en
hospitales o instituciones.
Utilización de la mascarilla
Cuando utilice la mascarilla con equipos CPAPo binivel de ResMed que
tengan opciones de configuración de la mascarilla, consulte la sección
Especificaciones técnicas del presente manual del usuario para ver qué opción
seleccionar.
Para obtener una lista completa de los equipos compatibles con esta
mascarilla, consulte la lista de compatibilidad entre mascarillas y equipos
en la sección de servicio y asistencia que se halla dentro de la página de
productos del sitio web www.resmed.com. Si no tiene acceso a internet,
comuníquese con el representante de ResMed.
Nota: Si experimenta sequedad o irritación en la nariz, le recomendamos
utilizar un humidificador.
ADVERTENCIA
Los orificios de ventilación deben permanecer despejados.t
No deberá utilizarse la mascarilla a menos que el equipo CPAP ot
binivel esté encendido y funcionando correctamente.

2
Si utiliza oxígeno suplementario, tome todas las precaucionest
correspondientes.
El flujo de oxígeno debe apagarse cuando el equipo CPAPot
binivel no esté funcionando, para evitar que el oxígeno no
utilizado se acumule dentro del equipo, lo que constituiría un
riesgo de incendio.
A un caudal fijo de oxígeno suplementario, la concentraciónt
de oxígeno inhalado variará según la presión que se haya
configurado, el ritmo respiratorio del paciente, la mascarilla, el
punto de aplicación y el caudal de fuga.
Las especificaciones técnicas de la mascarilla se brindan para quet
el médico compruebe que sean compatibles con el equipo CPAP
o binivel. Si no se respetan las especificaciones, o si se utiliza
la mascarilla con equipos incompatibles, puede que el sellado
y la comodidad no sean eficaces, que no se logre el tratamiento
deseado y que haya fugas o variaciones en el caudal de fuga que
afecten el funcionamiento del equipo CPAP o binivel.
Deje de utilizar esta mascarilla si presenta CUALQUIER reacciónt
adversa a su utilización, y consulte a su médico o especialista del
sueño.
Utilizar una mascarilla puede provocar dolor en los dientes ot
muelas, en las encías o en la mandíbula, o agravar una afección
dental ya existente. Si se presentan síntomas, consulte a su
médico o dentista.
Como ocurre con todas las mascarillas, es posible que ustedt
vuelva a respirar parte del aire exhalado cuando la presión CPAP
sea baja.
Consulte el manual del equipo CPAP o binivel para obtenert
información acerca de la configuración y el funcionamiento.
Quite todo del embalaje antes de utilizar la mascarilla.t
Limpieza de la mascarilla en el domicilio
La mascarilla y el arnés sólo pueden lavarse a mano, frotándolos suavemente
en agua caliente (aproximadamente 30 °C/86 °F), con un jabón suave. Hay que
enjuagar bien todas las piezas con agua potable y dejarlas secar al aire, sin
exponerlas a la luz solar directa.

3
Español
Diariamente/después de cada uso:
Para optimizar el sellado de la mascarilla, hay que eliminar la grasa facial det
la almohadilla luego de utilizarla.
Lave a mano las piezas de la mascarilla por separado (con exclusión delt
arnés).
Si es necesario limpiar los orificios de ventilación, utilice un cepillo det
cerdas blandas.
Semanalmente:
Lave a mano el arnés. Se puede lavar sin desmontar.t
ADVERTENCIA
No utilice soluciones aromáticas ni aceites perfumados (comot
eucalipto o aceites esenciales), lejía, alcohol o productos de
fuerte olor (p. ej.: cítricos) para limpiar ninguna de las piezas de
la mascarilla. Los vapores residuales de estas soluciones pueden
inhalarse si no se enjuaga por completo.También pueden dañar la
mascarilla y causar grietas.
PRECAUCIÓN
Si se advierte algún signo de deterioro visible en una pieza delt
sistema (como grietas, rajaduras, roturas, daños en la almohadilla
que hagan que el gel quede expuesto, etc.), hay que desechar la
pieza y sustituirla por una nueva.
Evite conectar directamente productos de PVC flexible (p. ej.t
tubos de PVC) a cualquier pieza de la mascarilla. El PVC flexible
contiene elementos que pueden afectar los materiales de la
mascarilla, y pueden hacer que las piezas se agrieten o se
rompan.
Reprocesamiento de la mascarilla de un paciente a otro
La mascarilla debe reprocesarse cuando pase de un paciente a otro.
Puede obtener instrucciones de limpieza, desinfección y esterilización en el
sitio web de ResMed, www.resmed.com/masks/sterilization/americas.
Si no tiene acceso a Internet, comuníquese con el representante de ResMed.

4
Solución de problemas
Problema/Causa posible Solución
La mascarilla es incómoda
Las correas del arnés están muy
tirantes. Ajuste las correas de modo parejo. El apoyo para la frente "sujeta" la mascarilla y debe
estar firmemente apoyado en la frente.
El ajuste es demasiado apretado. Gire el disco hacia afuera.
La mascarilla es muy ruidosa
El broche de la almohadilla no está
correctamente insertado. Retire la almohadilla del armazón y vuelva a insertarla comenzando por la parte superior.
Verifique que el broche de la almohadilla
esté correctamente insertado en ésta, y que
la almohadilla esté correctamente abrochada
al armazón. Si el problema persiste, hable
con el médico.
El tapón de los puertos o el codo
no está insertado correctamente. Retire el tapón de los puertos o el codo de la mascarilla y vuelva a montarlos según las
instrucciones.
Los orificios de ventilación están
bloqueados o parcialmente
bloqueados.
Si es necesario limpiar los orificios de
ventilación, utilice un cepillo de cerdas
blandas.
La mascarilla presenta fugas en torno al rostro
La mascarilla no está colocada en
la posición correcta. Tire suavemente de la almohadilla alejándola de la cara para que se vuelva a inflar. Corrija
la posición de la mascarilla conforme a las
instrucciones.
El broche de la almohadilla no está
correctamente insertado. Retire la almohadilla del armazón y vuelva a insertarla comenzando por la parte superior.
Verifique que el broche de la almohadilla
esté correctamente insertado en ésta, y que
la almohadilla esté correctamente abrochada
al armazón. Si el problema persiste, hable
con el médico.
Hay una fuga de aire en torno al
caballete. Gire el disco hacia adentro.
Hay una fuga de aire en torno a la
parte superior del labio. Gire el disco hacia afuera o ajuste las correas inferiores para que queden más tirantes.
La mascarilla no queda correctamente colocada
Es posible que el tamaño de la
almohadilla no sea el adecuado. Comuníqueselo a su médico.
La mascarilla no está
correctamente montada. Desmonte la mascarilla y luego vuelva a montarla según las instrucciones.

5
Español
Problema/Causa posible Solución
Es posible que la almohadilla esté
sucia. Limpie la almohadilla según las instrucciones.
No se puede insertar el apoyo para la frente en el armazón de la mascarilla
El disco se insertó en el armazón
antes que el apoyo para la frente. Empuje el extremo del disco sobre una superficie dura hasta que éste se salga del
armazón. Vuelva a montar conforme a las
instrucciones.
Especificaciones técnicas
Curva de presión
y flujo
La mascarilla contiene un sistema pasivo de ventilación para
evitar que el paciente vuelva a respirar el aire exhalado. Debido
a variaciones en la fabricación, el caudal de ventilación puede
variar.
Información sobre el
espacio muerto
El espacio muerto es el volumen vacío de la mascarilla hasta el
extremo de la pieza giratoria. Cuando se utilizan las almohadillas
grandes es de 145 ml.
Presión de
tratamiento
4 a 20 cm H2O
Resistencia Caída de presión medida (nominal)
a 50 l/min: 0.3 cm H2O
a 100 l/min: 0.9 cm H2O
Condiciones
ambientales
Temperatura de funcionamiento: +5 °C a +40 °C
(+41 °F a +104 °F)
Humedad de funcionamiento: 15% a 95% de humedad relativa
sin condensación
Almacenamiento y transporte: -20 °C a +60 °C ( -4 °F a +140 °F)
Humedad de almacenamiento y transporte: hasta 95% de
humedad relativa sin condensación
Dimensiones totales
Grande:
Mascarilla completamente montada (sin arnés)
155 mm (H) x 91 mm (A) x 118 mm (P)
(6.10“ (H) x 3.58 “ (A) x 4.65“ (P))
Opciones de
configuración de la
mascarilla
Seleccione ACTIVA (si existe esta opción), o de lo contrario
seleccione ESTÁNDAR, como opción de mascarilla.
0
10
20
30
40
50
60
4 6 8 10 12 14 16 18 20
Presión en la mascarilla (cm H20)
Caudal de ventilación (l/min)
Presión
(cm H2O) Flujo (l/min)
419
8 28
12 34
16 40
20 45

6
Notas:
El sistema de la mascarilla no contiene materiales de látex, PVC o DEHP.t
El fabricante se reserva el derecho de modificar las presentest
especificaciones sin previo aviso.
Almacenamiento
Asegúrese de que la mascarilla esté limpia y seca antes de guardarla durante
cualquier período de tiempo. Guarde la mascarilla en un lugar seco, fuera de la
luz solar directa.
Eliminación
La mascarilla no contiene ninguna sustancia peligrosa y puede eliminarse con
la basura doméstica habitual.
Símbolos
Precaución: consulte los documentos adjuntos;
LOT
Número de lote;
REF
Número de pieza; Límite de temperatura; Límite de humedad;
No contiene látex; Fabricante; Indica advertencia o precaución y
le avisa sobre una posible lesión o le describe medidas especiales que deben
adoptarse para utilizar el equipo de modo seguro y eficaz; Mantener
alejado de la lluvia; Este lado hacia arriba; Frágil, manipular con cuidado.
Garantía limitada
ResMed Ltd (en adelante “ResMed”) garantiza que su sistema de mascarilla
ResMed (incluso el armazón, la almohadilla, el arnés y el tubo de la mascarilla)
estará libre de todo defecto de material y mano de obra a partir de la fecha de
adquisición y durante un período de 90 días o, en el caso de las mascarillas
desechables, durante el período de uso máximo.
Esta garantía sólo se ofrece para el consumidor inicial y no es transferible.
Si el producto falla en condiciones de utilización normales, ResMed reparará
o reemplazará, a opción suya, el producto defectuoso o cualquiera de sus
componentes.
Esta garantía limitada no cubre: a) ningún daño provocado por la utilización
indebida, abuso, modificación o alteración del producto; b) reparaciones
llevadas a cabo por cualquier organización dedicada a la reparación que no haya
sido expresamente autorizada por ResMed para efectuar dichas reparaciones;
y c) ningún daño o contaminación provocados por humo de cigarrillo, pipa,
cigarro u otras fuentes de humo.

7
Español
La garantía queda anulada si el producto se vende o revende fuera de la región
en la que fue comprado originalmente.
Las reclamaciones de garantía en relación con productos defectuosos deben
ser realizadas por el consumidor inicial en el punto de venta donde el producto
fue comprado.
La presente garantía revoca cualquier otra garantía expresa o implícita, incluso
cualquier garantía implícita de comerciabilidad o idoneidad para un propósito
en particular. Algunas regiones o estados no permiten limitaciones respecto
de la duración de una garantía implícita, por lo que es posible que la limitación
estipulada anteriormente no sea aplicable en su caso particular.
ResMed no será responsable de ningún daño incidental o emergente
reclamado por haber ocurrido como resultado de la venta, instalación o
utilización de cualquier producto de ResMed. Algunas regiones o estados no
permiten la exclusión o limitación de los daños incidentales o emergentes, por
lo que es posible que la limitación estipulada anteriormente no sea aplicable en
su caso particular.
La presente garantía le otorga derechos legales específicos, y es posible
que usted tenga otros derechos que pueden variar de una región a otra. Para
obtener más información acerca de los derechos que le otorga la presente
garantía, póngase en contacto con su distribuidor local de ResMed o con una
oficina de ResMed.

1
Rx Only
Mirage Activa™ LT
NASAL MASK / MASQUE NASAL / MASCARILLA NASAL /
MÁSCARA NASAL
ConvertAbleTM Series
User information
&OHMJTIt'SBOÎBJTt&TQB×PMt1PSUVHVÐT
English
Please read this information in conjunction with your MirageTM SoftGel User
Guide when changing your Mirage SoftGel cushion to the Mirage Activa LT
cushion.
Intended use
The Mirage Activa LT channels airflow noninvasively to a patient from a positive
airway pressure device such as a continuous positive airway pressure (CPAP)
or bilevel system.
The Mirage Activa LT is:
to be used by adult patients (> 66 lb/30 kg) for whom positive airwayt
pressure has been prescribed
intended for single-patient re-use in the home environment andt
multipatient re-use in the hospital/institutional environment.

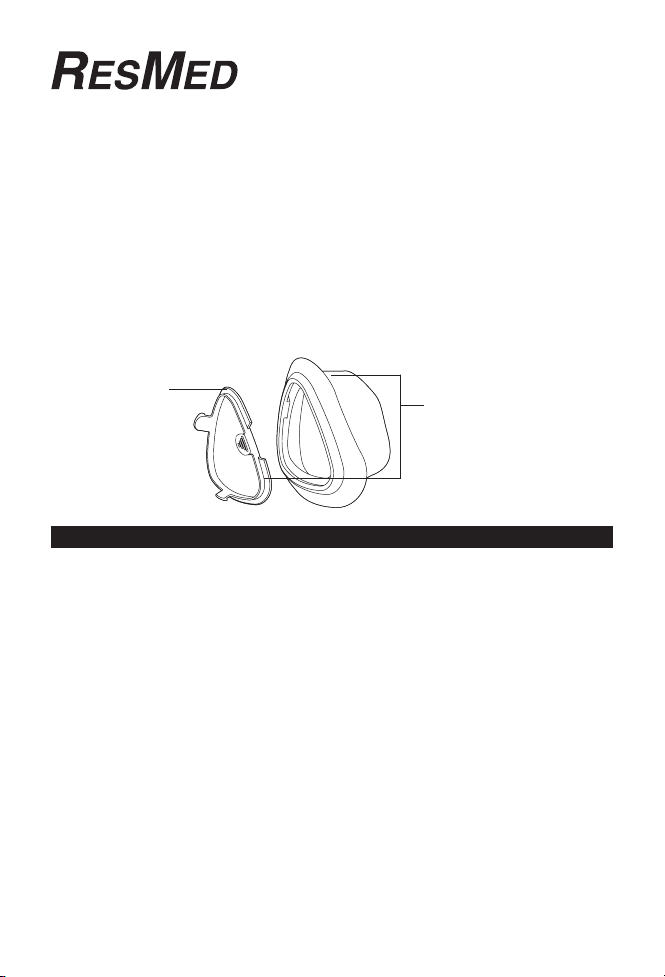

Cushion & clip / Bulle et
clip / Almohadilla y broche /
Almofada e presilha
60198 (S)
60177 (M)
60178 (L)
60179 (LW)
Cushion clip / Clip
de la bulle / Broche
de la almohadilla /
Presilha da
almofada
60176 (St)
60197 (S)

2
Troubleshooting
Problem/possible
cause Solution
Mask is uncomfortable
Cushion incorrectly
inflated With the air turned off, adjust the straps so that you can insert two fingers between your cheek and the lower
headgear strap.
Technical specifications
Dead space
information The dead space of the mask varies according to cushion
size. It is 185 mL for the Medium size.
Resistance Drop in pressure measured (nominal)
at 50 L/min: 0.1 cm H2O
at 100 L/min: 0.7 cm H2O
Gross dimensionsS,
M, L, LW:
Mask fully assembled – no headgear.
5.55”/141 mm (H) x 3.58”/91 mm (W) x 4.21”/107 mm (D)
6.06”/154 mm (H) x 3.74”/95 mm (W) x 4.6”/117 mm (D)
Mask setting
options Select ‘Activa’ (if available) or ‘Standard’ as the mask option
when using the Mirage Activa LT with ResMed devices that
have mask setting options.

4
Español
Lea la presente información junto con el manual del usuario de la MirageTM
SoftGel, cuando cambie la almohadilla Mirage SoftGel por la almohadilla Mirage
Activa LT.
Uso indicado
La mascarilla Mirage Activa LT canaliza un flujo de aire de forma no invasiva al
paciente a partir de un dispositivo de presión positiva en las vías respiratorias,
como por ejemplo un sistema de presión positiva continua en las vías
respiratorias (CPAP) o un sistema binivel.
La mascarilla Mirage Activa LT:
debe utilizarse en pacientes adultos (> 30 kg) a los que se les ha prescritot
una presión positiva en las vías respiratorias;
está diseñada para que pueda ser reutilizada por el mismo paciente en sut
hogar o por varios pacientes en hospitales y otras instituciones.
Solución de problemas
Problema/Causa posible Solución
La mascarilla es incómoda.
La almohadilla no está
correctamente inflada. Con el aire desconectado, ajuste las correas de tal forma que pueda insertar dos dedos entre su mejilla
y la correa del arnés inferior.
Especificaciones técnicas
Información sobre el
espacio muerto El espacio muerto de la mascarilla varía según el
tamaño de la almohadilla. En el tamaño mediano, el
espacio muerto es de 185 ml.
Resistencia Caída de presión medida (nominal)
a 50 l/min: 0,1 cm H2O.
a 100 l/min: 0,7 cm H2O.
Dimensiones totales S
M, G, GA:
Mascarilla completamente montada (sin arnés)
141 mm (Al) x 91 mm (An) x 107 mm (P)
154 mm (Al) x 95 mm (An) x 117 mm (P).
Opciones de configuración
de la mascarilla Cuando utilice la mascarilla Mirage Activa LT con
dispositivos ResMed que tengan opciones de
configuración de la mascarilla, seleccione la opción
“Activa” (si está disponible) o “Estándar”.

6
Fitting and assembly / Ajustement et montage /
Colocación y montaje / Encaixe e montagem
4
79
10
6
8
11
5
13
2

Manufacturer:
ResMed Ltd 1 Elizabeth Macarthur Drive Bella Vista NSW 2153 Australia.
Distributed by:
ResMed Corp 9001 Spectrum Center Boulevard San Diego CA 92123 USA.
ResMed (UK) Ltd 96 Milton Park Abingdon Oxfordshire OX14 4RY UK.
See www.resmed.com for other ResMed locations worldwide.
Mirage SoftGel
Protected by patents: AU 741003, AU 766623, AU 775051, AU 777033, AU 785376, DE
20122844.0, EP 1187647, EP 1187649, EP 1187650, EP 1314445, EP 1582230, EP 1621225, EP
1640034, HK 1057714, JP 3686609, NZ 513052, NZ 526165, NZ 526166, NZ 526167, NZ 526168,
NZ 542849, NZ 543939, US 6119693, US 6374826, US 6439230, US 6463931, US 6532961, US
6557556, US 6581594, US 6691708, US 6823865, US 6860269, US 6997188, US 7159587, US
7216647, US 7234466. Other patents pending.
Protected by design registrations: AU 156663, AU 156665, AU 321676, DE 40301991.5, FR
031425, FR 031430, JP 1192859, JP 1197930, NZ 411222, US D486227, US D487510, US
D493521, US D493522, US D545960, US D567935. Others pending.
Mirage is a trademark of ResMed Ltd and is registered in U.S. Patent and Trademark Office
© 2009 ResMed Ltd.
Mirage Activa LT
Protected by patents: AU 2001267133, AU 2002301370, AU 710733, AU 741003, AU 766623,
AU 775051, AU 777033, AU 785376, CA 2261790, CA 2470671, DE 20122844.0, EP 0956069,
EP 1187647, EP 1187649, EP 1187650, EP 1314445, EP 1334742, EP 1479406, EP 1582230, EP
1621225, EP 1640034 , HK 1057714, HK 1071083, JP 3686609, JP 3802872, JP 4031422, NZ
513052, NZ 526165, NZ 526166, NZ 526167, NZ 526168, NZ 542849, NZ 543939, US 6112746,
US 6119693, US 6357441, US 6374826, US 6412487, US 6439230, US 6463931, US 6532961,
US 6557556, US 6581594, US 6581602, US 6634358, US 6691708, US 6772760, US 6796308,
US 6823865, US 6823869, US 6860269, US 6871649, US 6986352, US 6997188, US 7021311,
US 7107989, US 7159587, US 7178527, US 7216647, US 7234466, US 7243651, US 7318439, US
7487777. Other patents pending.
Protected by design registrations: AU 156663, AU 156665, AU 321676, DE 40301991.5, EU
985601, FR 031425, FR 031430, JP 1192859, JP 1197930, JP 1367396, NZ 411222, US D486227,
US D487510, US D493521, US D493522, US D545960, US D567935, US D597661. Others
pending.
Mirage and Activa are trademarks of ResMed Ltd and are registered in U.S. Patent and
Trademark Office.
© 2009 ResMed Ltd.

Global leaders in sleep and respiratory medicine www.resmed.comGlobal leaders in sleep and respiratory medicine www.resmed.com
618149/1 09 10
MIRAGE SOFTGEL
USER
AMER -SPA
12
34
5 6
618149
