FRH
Feuchtesensor FRH
Montage
Anschluss
FRH Relative humidity sensor
Mounting
Connection
Sonde d’humidité relative FRH
Montage
Connexion
Sonda de humedad relativa FRH
Montaje
Conexión
Sonda di umidità relativa FRH
Montaggio
Allacciamento

2
Entsorgung
• Verpackungsmaterial des Gerätes umweltgerecht entsorgen.
• Am Ende seiner Nutzzeit darf das Produkt nicht zusammen
mit dem Siedlungsabfall beseitigt werden.Altgerä-
te müssen durch eine autorisierte Stelle umwelt-
gerecht entsorgt werden. Auf Wunsch nehmen
wir Ihre bei uns gekauften Altgeräte zurück und
garantieren für eine umweltgerechte Entsorgung.
Vielen Dank für den Kauf dieses Gerätes.
Bitte lesen Sie diese Anleitung sorgfältig durch, um die
Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschä-
digungen bestehen.
Zielgruppe
Diese Anleitung richtet sich ausschließlich an autorisierte
Fachkräfte. Elektroarbeiten dürfen nur von Elektrofachkräf-
ten durchgeführt werden.
Vorschriften
Beachten Sie bei Arbeiten die jeweiligen, gültigen Normen,
Vorschriften und Richtlinien!
Angaben zum Gerät
BestimmungsgemäßeVerwendung
Der Feuchtesensor ist für die Erfassung der relativen Luft-
feuchte und der Raumtemperatur unter Berücksichtigung
der in dieser Anleitung angegebenen technischen Daten
bestimmt.
Die bestimmungswidrige Verwendung führt zum Ausschluss
jeglicher Haftungsansprüche.
EU-Konformitätserklärung
Das Produkt entspricht den relevanten Richtlinien
und ist daher mit der CE-Kennzeichnung versehen.
Die Konformitätserklärung kann beim Hersteller
angefordert werden.
© 20200124_11212342_FRH.mon5s.indd

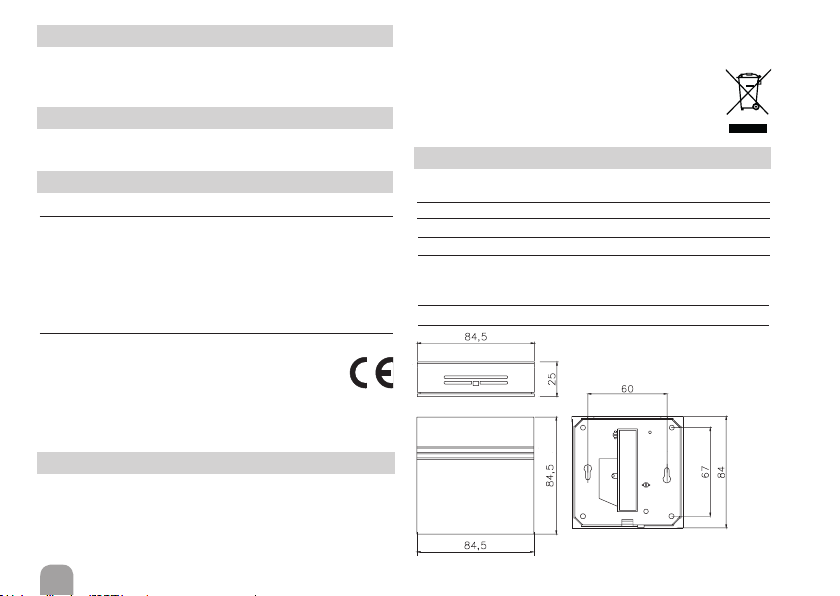

Gehäuse Für Aufputzmontage, Material ASA,
Farbe reinweiß, ähnlich RAL 9010
Kabeleinführung hinten
Schutzart IP 10 gemäß EN 60529

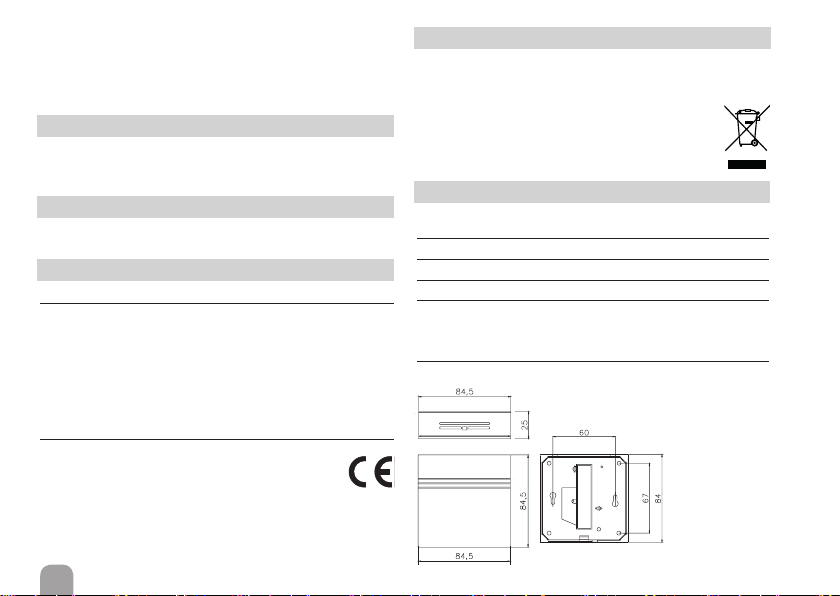

Maße 84,5 x 84,5 x 25 mm
Messbereich:
Feuchte:
Temperatur:
0 … 100% rF
0 … 40 °C
Umgebungstemperatur 0 … 40 °C
Technische Daten
Irrtum und technische Änderungen vorbehalten.

3
1 2
4 5
3
6
braun
gelb
weiß
grün
T
+5V
rH
GND

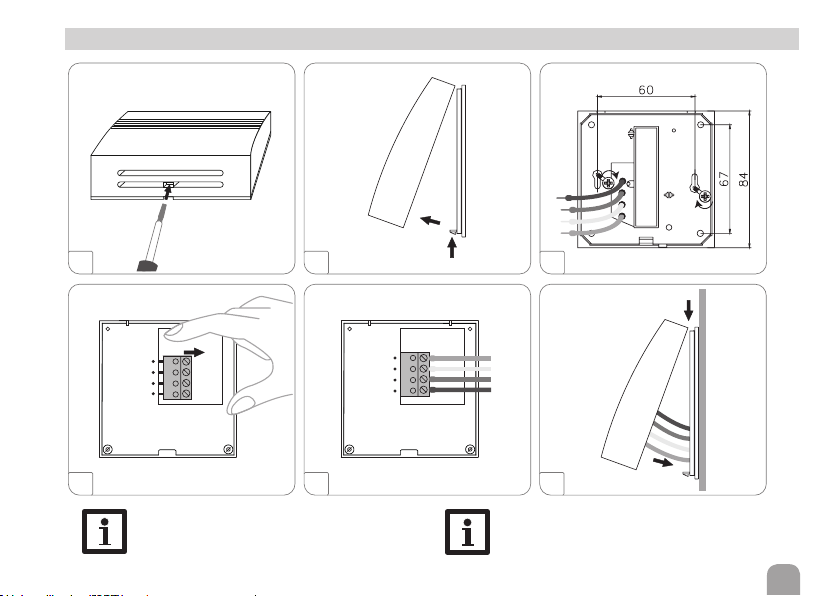

Montage
Hinweis:
Das Messergebnis ist abhängig von derTemperatur-
dynamik der Wand.
Hinweis:
Den Sensor nicht in einer Unterputzdose montieren.

4
RESOL– Elektronische Regelungen GmbH
Heiskampstraße 10
45527 Hattingen/ Germany
Tel.: [phone]
Fax: [phone]
www.resol.de
[email protected]
Ihr Fachhändler
Wichtiger Hinweis
DieTexte und Zeichnungen dieserAnleitung entstanden mit
größtmöglicher Sorgfalt und nach bestemWissen.Da Fehler
nie auszuschließen sind,möchten wir auf folgendes hinweisen:
Grundlage Ihrer Projekte sollten ausschließlich eigene
Berechnungen und Planungen an Hand der jeweiligen gül-
tigen Normen undVorschriften sein.Wir schließen jegliche
Gewähr für dieVollständigkeit aller in dieser Anleitung ver-
öffentlichten Zeichnungen undTexte aus,sie haben lediglich
Beispielcharakter.Werden darin vermittelte Inhalte benutzt
oder angewendet, so geschieht dies ausdrücklich auf das
eigene Risiko des jeweiligen Anwenders. Eine Haftung des
Herausgebers für unsachgemäße,unvollständige oder falsche
Angaben und alle daraus eventuell entstehenden Schäden
wird grundsätzlich ausgeschlossen.
Anmerkungen
Das Design und die Spezikationen können ohne Vorankün-
digung geändert werden.
Die Abbildungen können sich geringfügig vom Produktions-
modell unterscheiden.
Impressum
Diese Montage- und Bedienungsanleitung einschließlich aller
seinerTeile ist urheberrechtlich geschützt.EineVerwendung
außerhalb des Urheberrechts bedarf der Zustimmung des
Herstellers. Dies gilt insbesondere für Vervielfältigungen/
Kopien, Übersetzungen, Mikroverlmungen und die Einspei-
cherung in elektronischen Systemen.

FRH Relative humidity sensor
Mounting
Connection
Manual
en
FRH
Thank you for buying this product.
Please read this manual carefully to get the best performance from this unit.
Do not use the device if it is visibly damaged.

6
• At the end of its working life, the product must not be
disposed of as urban waste. Old appliances must be dispo-
sed of by an authorised body in an environmen-
tally sound manner. Upon request we will take
back your old appliances bought from us and
guarantee an environmentally sound disposal of
the devices.
Target group
These instructions are exclusively addressed to authorised
skilled personnel.
Only qualied electricians are allowed to carry out electrical
works.
Instructions
Attention must be paid to the valid local standards,regulations
and directives!
Information about the product
Proper usage
The relative humidity sensor is used for measuring the rela-
tive humidity as well as the room temperature in compliance
with the technical data specied in this manual.
Improper use excludes all liability claims.

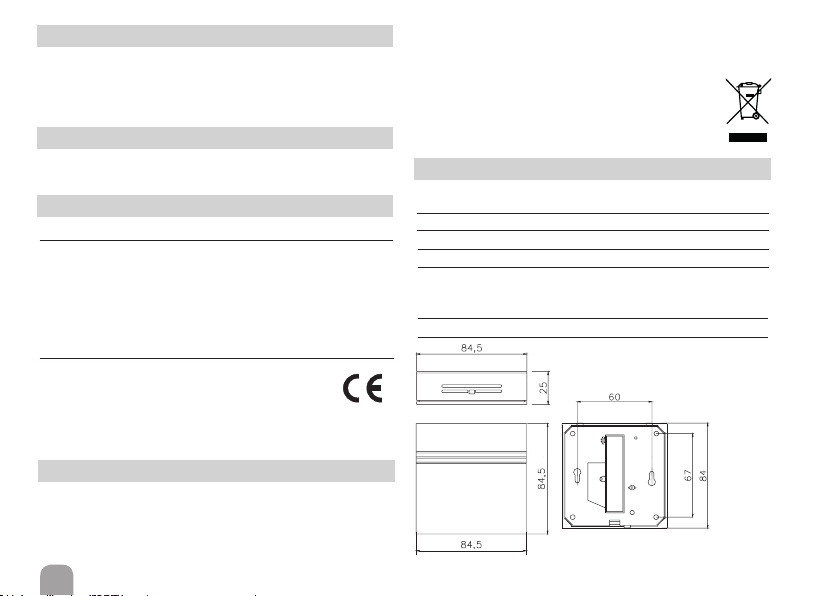

Housing For in-wall mounting, Material ASA, co-
lour:pure white, similar to RAL 9010
Cable gland at the back
Protection type IP 10 according to EN 60529

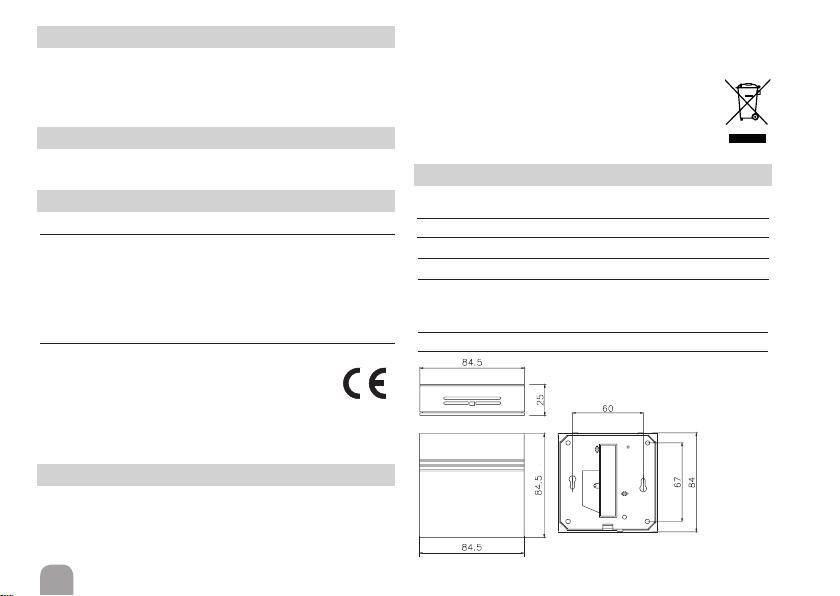

Dimensions 84.5 x 84.5 x 25 mm
Measuring range:
Humidity:
Temperature:
0… 100% RH
0… 40 °C
Ambient temperature 0… 40 °C
Technical data
Subject to technical change. Errors excepted.
EU declaration of conformity
The product complies with the relevant direc-
tives and is therefore labelled with the CE mark.
The Declaration of Conformity is available upon
request, please contact the manufacturer.
Disposal
• Dispose of the packaging in an environmentally sound
manner.

7
1 2
4 5
3
6
brown
yellow
white
green
T
+5V
rH
GND

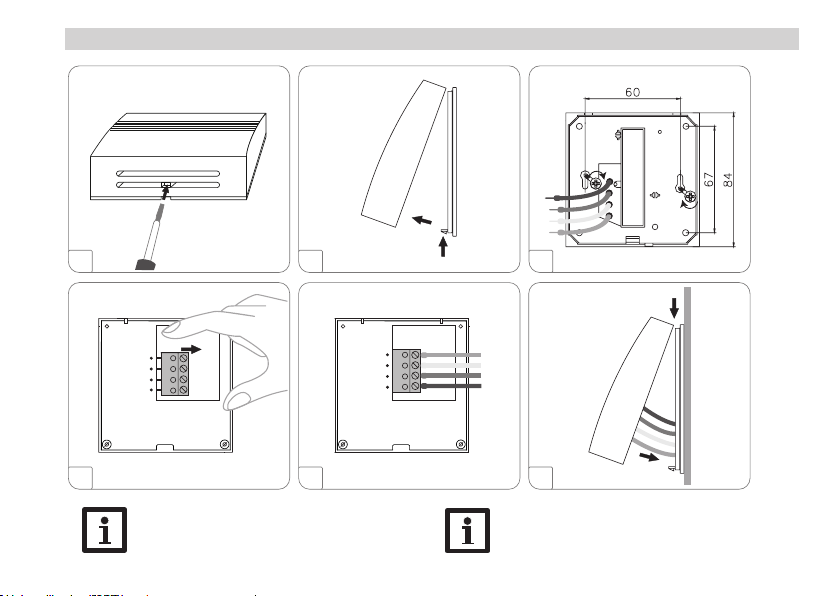

Mounting
Note:
The result of the measurement depends on the
temperature dynamics of the wall.
Note:
Do not use the sensor in a ush-mounted box.

8
RESOL– Elektronische Regelungen GmbH
Heiskampstraße 10
45527 Hattingen/ Germany
Tel.: [phone]
Fax: [phone]
www.resol.com
[email protected]
Distributed by
Important note
The texts and drawings of this manual are correct to the
best of our knowledge. As faults can never be excluded,
please note:
Your own calculations and plans,under consideration of the
current standards and directions should only be basis for
your projects.We do not offer a guarantee for the complete-
ness of the drawings and texts of this manual - they only
represent some examples.They can only be used at your
own risk. No liability is assumed for incorrect, incomplete
or false information and/or the resulting damages.
Note
The design and the specications can be changed without notice.
The illustrations may differ from the original product.
Imprint
This mounting- and operation manual including all parts is
copyrighted. Another use outside the copyright requires
the approval of the manufacturer. This especially applies
for copies, translations, micro lms and the storage into
electronic systems.

Sonde d’humidité relative FRH
Montage
Connexion
Manuel
fr
FRH
Nous vous remercions d’avoir acheté cet appareil.
Veuillez lire ce manuel attentivement a n de pouvoir utiliser l’appareil de manière
optimale. N’utilisez pas l’appareil en cas d’endommagement visible.

10
Personnes concernées
Ce manuel d’instructions vise exclusivement les techniciens
habilités.Toute opération électrotechnique doit être effec-
tuée par un technicien en électrotechnique.
Instructions
Pour toute opération relative à l’appareil,veuillez respecter
les normes, réglementations et directives en vigueur!
Informations concernant l’appareil
Utilisation conforme
La sonde d’humidité relative sert à mesurer l’humidité
relative et la température ambiante en tenant compte des
données techniques énoncées dans le présent manuel.
Toute utilisation non conforme entraînera une exclusion
de la garantie.
Sous réserve d’erreurs et de modications techniques.
Boîtier Pour le montage mural,matériau:ASA,
couleur : blanc, similaire à RAL 9010
Passe-câble sur la partie arrière du boîtier
Type de protection IP 10 selon EN 60529
Dimensions 84,5 x 84,5 x 25 mm
Gamme de mesure:
Humidité:
Température:
0… 100% HR
0… 40 °C
Température ambiante 0…40 °C
Caractéristiques techniques
Déclaration UE de conformité
Le marquage „CE“ est apposé sur ce produit,celui-ci
étant conforme aux dispositions communautaires
prévoyant son apposition. La déclaration de confor-
mité est disponible auprès du fabricant sur demande.
Traitement des déchets
• Veuillez recycler l’emballage de l’appareil.
• Les appareils en n de vie doivent être déposés auprès
d’une déchèterie ou d’une collecte spéciale de déchets
d’équipements électriques et électroniques. Sur
demande, nous reprenons les appareils usagés que
vous avez achetés chez nous en garantissant une
élimination respectueuse de l’environnement.

11
1 2
4 5
3
6
marron
jaune
blanc
vert
T
+5V
rH
GND
Montage
Note :
Le résultat de la mesure varie en fonction de la
température du mur.
Note :
Veiller à ne pas positionner la sonde dans un boîtier
encastré.

12
RESOL– Elektronische Regelungen GmbH
Heiskampstraße 10
45527 Hattingen/ Germany
Tel.: [phone]
Fax: [phone]
www.resol.fr
[email protected]
Votre distributeur
Note importante
Les textes et les illustrations de ce manuel ont été réalisés
avec le plus grand soin et les meilleures connaissances pos-
sibles.Étant donné qu’il est,cependant,impossible d’exclure
toute erreur, veuillez prendre en considération ce qui suit:
Vos projets doivent se fonder exclusivement sur vos propres
calculs et plans,conformément aux normes et directives en
vigueur. Nous ne garantissons pas l’intégralité des textes
et des dessins de ce manuel; ceux-ci n’ont qu’un caractère
exemplaire. L’utilisation de données du manuel se fera à
risque personnel.L’éditeur exclue toute responsabilité pour
données incorrectes, incomplètes ou érronées ainsi que pour
tout dommeage en découlant.
Note
Le design et les caractéristiques du régulateur sont sucep-
tibles d’être modiés sans préavis.
Les images sont susceptibles de différer légèrement du
modèle produit.
Achevé d’imprimer
Ce manuel d’instructions pour le montage et l’utilisation de
l’appareil est protégé par des droits d’auteur, toute annexe
inclue. Toute utilisation en dehors de ces mêmes droits
d’auteur requiert l’autorisation du fabricant.Ceci s’applique
en particulier à toute reproduction/ copie,traduction,micro-
lm et à tout enregistrement dans un système électronique.

Sonda de humedad relativa FRH
Montaje
Conexión
Manual
es
FRH
Gracias por comprar este producto.
Por favor, lea este manual de instrucciones atentamente antes de utilizar el producto.
No utilice el aparato si está visiblemente dañado.

14
• Al nal de su vida útil, el producto no debe desecharse
junto con los residuos urbanos. Los equipos antiguos, una
vez nalizada su vida útil, deben ser entregados a un punto
de recogida para ser tratados ecológicamente. A
petición, puede entregarnos los equipos usados y
garantizar un tratamiento ambientalmente respe-
tuoso.
A quien se dirige este manual
Este manual de instrucciones se dirige exclusivamente a
técnicos cualicados.
Los trabajos eléctricos deben ser realizados exclusivamen-
te por un técnico eléctrico autorizado.
Indicaciones a seguir
¡Debe respetar los estándares, directivas y legislaciones
locales vigentes!
Información sobre el producto
Uso adecuado
La sonda de humedad relativa está diseñada para medir
la humedad relativa en cumplimiento con la información
técnica especicada en este manual.
El uso inadecuado excluye cualquier reclamación de res-
ponsabilidad.
Carcasa Montaje en la pared, material ASA,
color blanco, parecido a RAL 9010
Entrada de cables en la parte trasera
Tipo de protección IP10 conforme a EN 60529
Dimensiones 84,5 x 84,5 x 25 mm
Rango de medición:
Humedad:
Temperatura:
0… 100% HR
0… 40 °C
Temperatura ambiente 0…40 °C
Datos técnicos
Declaración UE de conformidad
Este producto cumple con las directivas pertinen-
tes y por lo tanto está etiquetado con la marca CE.
La Declaración de Conformidad está disponible
bajo pedido.
Tratamiento de residuos
• Deshágase del embalaje de este producto de forma respe-
tuosa con el medio ambiente.
Errores y modicaciones técnicas reservados.

15
1 2
4 5
3
6
marrón
amarillo
blanco
verde
T
+5V
rH
GND
Montaje
Note :
El resultado de la medida varía según la temperatura
de la pared.
Note :
No instale la sonda en una caja de cables eléctricos.

RESOL– Elektronische Regelungen GmbH
Heiskampstraße 10
45527 Hattingen/ Germany
Tel.: [phone]
Fax: [phone]
www.resol.com
[email protected]
Su distribuidor
es Nota importante
Los textos y dibujos de este manual han sido realizados con el
mayor cuidado y esmero. Como no se pueden excluir errores,
le recomendamos leer las siguientes informaciones:
La base de sus proyectos deben ser exclusivamente sus pro-
pios cálculos y planicaciones teniendo en cuenta las normas y
prescripciones vigentes.Los dibujos y textos publicados en este
manual son solamente a título informativo. La utilización del
contenido de este manual será por cuenta y riesgo del usuario.
Por principio declinamos la responsabilidad por informaciones
incompletas, falsas o inadecuadas, así como los daños resultan-
tes.
Nota
Nos reservamos el derecho de modicar el diseño y las espe-
cicaciones sin previo aviso.
Las ilustraciones pueden variar ligeramente de los productos.
Pie de imprenta
Este manual incluidas todas sus partes está protegido por dere-
chos de autor.La utilización fuera del derecho de autor necesita
el consentimiento del fabricante. Esto es válido sobre todo para
copias, traducciones, microlmaciones y el almacenamiento en
sistemas electrónicos.

Sonda di umidità relativa FRH
Montaggio
Allacciamento
Manuale
it
FRH
Grazie per aver acquistato questo prodotto.
Leggere attentamente il presente manuale per poter utilizzare in modo ottimale l’impianto.
Non accendere l’apparecchio in caso di danni visibili.

Destinatari
Queste istruzioni si rivolgono esclusivamente a personale qua-
licato e autorizzato.
I lavori elettrici devono essere eseguiti esclusivamente da un
elettricista specializzato.
Prescrizioni
In caso di interventi sull’impianto, osservare le prescrizioni,
norme e direttive vigenti!
Indicazioni relative all’apparecchio
Uso conforme allo scopo previsto
La sonda di umidità relativa viene utilizzata per misurare l’umi-
dità relativa e la temperatura ambiente, tenendo conto dei dati
tecnici forniti dal presente manuale.
L’uso non conforme allo scopo previsto comporta l’esclusione
di qualsiasi garanzia.
Dichiarazione di conformità UE
• Alla ne della sua vita utile il prodotto non deve essere smalti-
to insieme ai riuti urbani. Smaltire gli apparecchi usati
tramite un organo autorizzato.Su richiesta prendiamo
indietro gli apparecchi usati comprati da noi e garan-
tiamo uno smaltimento nel rispetto dell’ambiente.
Involucro Montaggio a parete, materiale ASA,
colore bianco, simile a RAL 9010
Passaggio cavi sul retro
Tipo di protezione IP10 secondo EN 60529
Dimensioni 84,5 x 84,5 x 25 mm
Area di misura:
Umidità:
Temperatura:
0… 100% UR
0… 60 °C
Temperatura ambiente 0…40 °C
Caratteristiche tecniche
Con riserva di errori e modiche tecniche.
Il prodotto è conforme alle direttive rilevanti ed
è munito della marcatura CE. La dichiarazione di
conformità può essere richiesta dal costruttore.
Smaltimento
• Smaltire il materiale di imballaggio dell’apparecchio nel
rispetto dell’ambiente.

1 2
4 5
3
6
marrone
giallo
bianco
verde
T
+5V
rH
GND
Montaggio
Note :
Il risultato della misura varia in funzione della tempe-
ratura della parete.
Note :
Fare attenzione a non posizionare la sonda in una
scatola da incasso.

RESOL– Elektronische Regelungen GmbH
Heiskampstraße 10
45527 Hattingen/ Germany
Tel.: [phone]
Fax: [phone]
www.resol.com
[email protected]
La ditta rappresentante:
it Nota importante
I testi ed i graci in questo manuale sono stati realizzati con
la maggior cura e conoscenza possibile Dato che non è co-
munque possibile escludere tutti gli errori, vorremmo fare le
seguenti annotazioni:
La base dei vostri progetti dovrebbe essere costituita esclusiva-
mente da calcoli e progettazioni in base alle leggi e norme tec-
niche vigenti. Escludiamo qualsiasi responsabilità per tutti i testi
ed illustrazioni pubblicati in questo manuale, in quanto sono
di carattere puramente esemplicativo. Se saranno usati con-
tenuti tratti da questo manuale, sarà espressamente a rischio
dell’utente. È esclusa per principio qualsiasi responsabilità del
redattore per affermazioni incompetenti,incomplete o inesatte,
nonché per ogni danno da esse derivante.
Note
Il design e le speciche possono variare senza preavviso.
Le illustrazioni possono variare leggermente rispetto al mo-
dello prodotto.
Sigla editoriale
Queste istruzioni di uso e di montaggio sono protette dal di-
ritto d’autore in tutte le loro parti. Un qualsiasi uso non co-
perto dal diritto d’autore richiede il consenso del fabbricante.
Ciò vale in particolar modo per copie / riproduzioni, traduzioni,
riprese su microlm e memorizzazione in sistemi elettronici.
