RIDGID R175RND User manual

OVERHAUL KIT
R175RND Coil Roofing Nailer
THIS KIT INCLUDES:
Seal (9) Bumper (24)
O-Rings (11, 13, 20, 22) Retainer (41)
Collar (14) Trigger Valve Assembly (114)
Cylinder Cap Seal (15) Grease
Piston Ring (17) Overhaul Kit Instruction Sheet
Cylinder Ring (23)
Tools needed (but not included): 1/8-in. punch for removing head
valve assembly, and 2.5 mm punch for removing trigger pivot pin.
REMOVING AND REPLACING O-RINGS AND SEALS
See Figures 1 - 3.
1. Disconnect the tool from the air supply and remove any fasteners
that remain in the tool.
2. Using a 5 mm hex key, remove the four bolts (5) from the top cap (8)
of the tool.
3. Remove the cylinder cap seal (15).
4. Remove the press ring (16).
5. Remove the driver unit (18) from the cylinder (19).
6. Tap the tool against a piece of wood as shown in Figure 1. This will
separate the cylinder (19) from the tool body. Set the driver and
cylinder aside.
7. Remove the cylinder spacer (21) from the tool body and set
aside.
8. Remove the muffler cap (2) using a 4 mm hex key. Set muffler
aside.
9. Using a 1/8-in. punch, gently push the valve assembly out of the
cap through the holes in the top of the cap.
10. Remove seal (9) and collar (14).
11. Remove o-rings (11, 13) on the head valve piston.
12. Clean all parts with a dry, clean cloth.
13. Apply a light coat of grease to new o-rings (11, 13) and install.
14. Reassemble parts in the order shown in Figure 2.
15. Push head valve assembly back into cap; apply sufficient pressure
to insure the seal (9) snaps into position.
16. Reinstall muffler assembly onto cap. Set aside and proceed with
cylinder maintenance.
DANGER:
Do not use oxygen, combustible gases, or bottled gases as a power source for this tool. The tool will explode and cause
death or serious injury.
WARNING:
To reduce the risk of injury, the user must read and understand the operator’s manual before using this product. If the operator’s
manual which originally accompanied this tool is missing, visit us at www.ridgid.com or call 1-866-539-1710.
WARNING:
Disconnect the tool from the air supply before performing maintenance on this tool. Failure to do so could result in serious
personal injury.
WARNING:
The operation of any power tool can result in foreign objects being thrown into your eyes, which can result in severe eye
damage. Before beginning power tool operation, always wear safety goggles or safety glasses with side shields, or a full face
shield when needed. We recommend Wide Vision Safety Mask for use over eyeglasses or standard safety glasses with side
shields. Always use eye protection which is marked to comply with ANSI Z87.1.

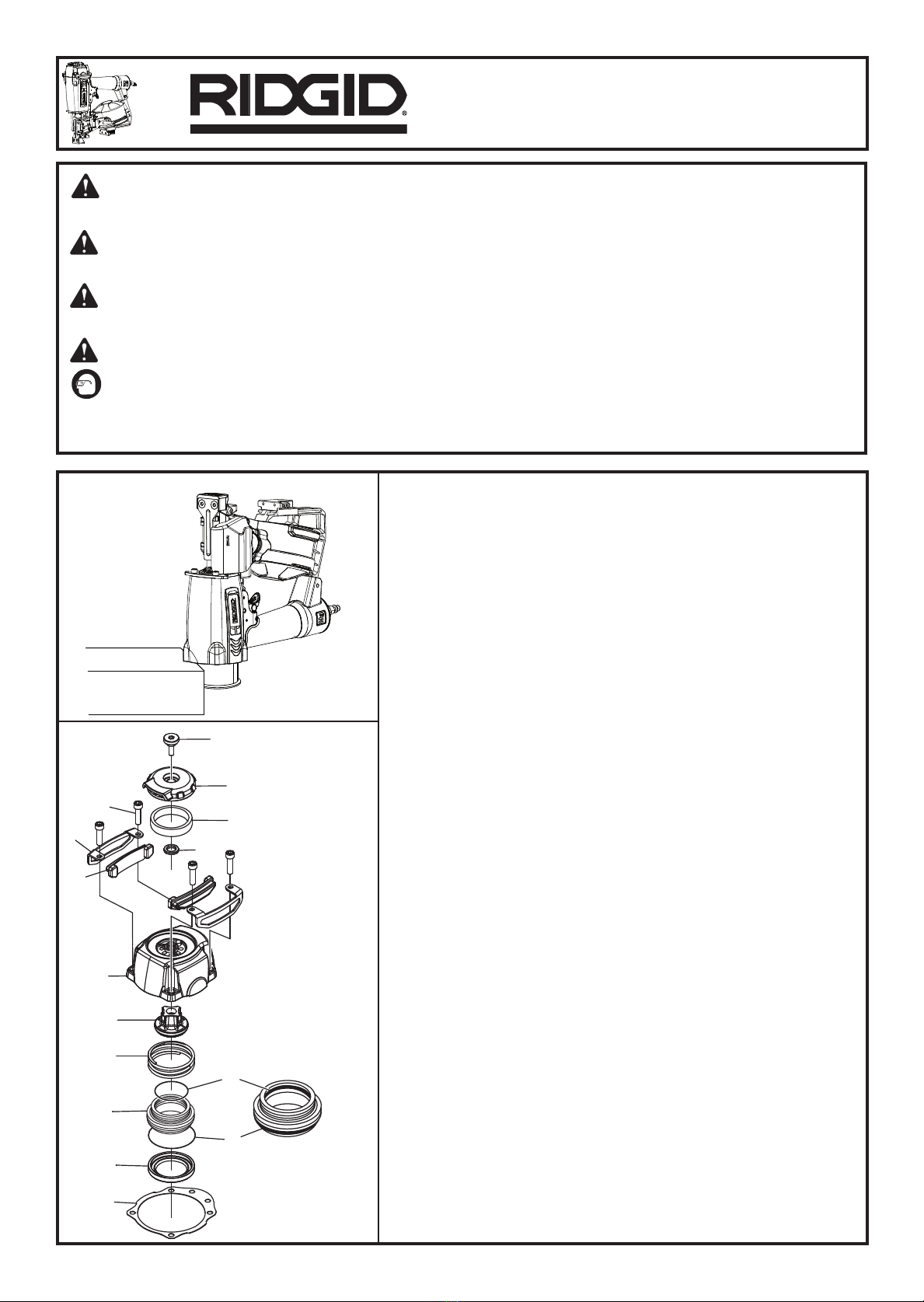

Fig. 1
Fig. 2
Valve Assembly
Includes
Key No. 9-14
Key No. 12
With Items 11-13
Installed
1
2
3
5
6
7
8
9
10
11
12
13
14
4
15

ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8, Pickens, SC 29671
1-866-539-1710
RIDGID® is a registered trademark of RIDGID, Inc. and used under license.
CYLINDER MAINTENANCE
See Figure 3.
1.
Remove o-ring (20) and cylinder ring (23) from the cylinder (19).
2. Remove o-ring (22) from the cylinder spacer (21).
3. Remove the bumper (24).
4. Remove the piston ring (17).
5. Clean all parts with a dry, clean cloth.
6. Apply a light coat of grease to new o-rings (20, 22), then reinstall.
7. Reassemble parts in the order shown in Figure 3. Be sure that the cylinder
ring (23) is installed with the flange end toward the top of the cylinder.
8. Reinsert the driver unit (18) and cylinder (19) into the tool body. Be sure
the driver shaft is inserted in the proper direction.
9. Reinsert the cylinder cap seal (15).
10. Reinstall the top cap and secure.
NOTE: To properly seat cap, tighten the screws at alternate corners a
few turns at a time until all screws are secure.
REPLACING THE TRIGGER VALVE ASSEMBLY
See Figures 4 - 5.
1. Push out the trigger pivot pin (40) and retainer (41); set aside.
NOTE: The retainer is a very small part. Remove it carefully.
2. Remove the trigger (38) and spring (39).
3. Push out the two spring pins (36 and 37) just far enough to remove the
trigger valve assembly. It is not necessary to completely remove the
pins.
4.
Pull out the old trigger valve assembly (114).
5. Install the new trigger valve assembly. Be sure the grooves in the valve
assembly match up with the two holes for the spring pins, as shown in
Figure 5.
6. Reinstall the spring pins (36 and 37).
7. Reinstall the spring (39) and trigger (38) .
8. Reinstall the trigger pivot pin (40) and the retainer (41).
SIZING GUIDE
Fig. 3
Fig. 5
Fig. 4
987000-097
1-4-07
(REV:00)
25
24
23
22
21
20
17
18
19
16
112
39
37
40
41
38
36
112
36
37
11
13
22
17
20

KIT DE REMISE À NEUF
R175RND Cloueuse à toiture
LE KIT COMPREND :
Joint (9) Butoir (24)
Joints toriques (11, 13, 20, 22) Retenue (41)
Collier (14) Soupape de déclenchement (114)
Joint de couvercle de cylindre (15) Graisse
Segment de piston (17) Feuille d’instructions du kit de
Bague de cylindre (23) remise à neuf
Outils nécessaires (mais non fournis) : Poinçon de 1/8 po pour déposer la
soupape principale et poinçon de 2,5 mm pour déposer l’axe de pivot de
gâchette.
DÉPOSE ET REMPLACEMENT DES JOINTS ET JOINTS TORIQUES
Voir les figures 1 à 3.
1. Débrancher l’outil de l’arrivée d’air et retirer toute attache restant dans
l’outil.
2. À l’aide d’une clé six pans de 5 mm, retirer les quatre boulon (5) du
couvercle supérieur (8) de l’outil.
3. Retirer le joint de couvercle de cylindre (15).
4. Déposer l’anneau de pression (16).
5. Déposer l’entraînement (18) du cylindre (19).
6. Taper l’outil contre un morceau de bois comme illustré à la Figure 1.
Ceci sépare le cylindre (19) du corps de l’outil. Mettre l’entraînement et
le cylindre de côté.
7. Déposer l’entretoise de cylindre (21) du corps de l’outil et la mettre de
côté.
8. Retirer le couvercle de silencieux (2) l’aide d’une clé hexagonale de 4 mm.
Mettre le silencieux de côté.
9. À l’aide d’un poinçon de 1/8 po pousser doucement la soupape hors du
couvercle au travers des trous dans le haut du couvercle.
10. Déposer le joint (9) et le collier (14).
11. Déposer les joints toriques (11, 13) du piston de soupape principale.
12. Nettoyer toutes les pièces avec un chiffon propre et sec.
13. Appliquer une légère couche de graisse sur les nouveaux joints toriques
(11, 13) et les installer.
14. Réassembler les pièces dans l’ordre illustré à la figure 2.
15. Pousser la soupape principale en place dans le couvercle ; appliquer une
pression suffisante pour assurer que le joint (9) s’emboîte en place.
16. Réinstaller le silencieux sur le couvercle. Mettre l’ensemble de côté et
passer à l’entretien du cylindre.
DANGER :
Ne pas utiliser de l’oxygène ou des gaz combustibles ou en bouteille pour alimenter l’outil. L’outil exploserait, causant
des blessures graves ou mortelles.
AVERTISSEMENT :
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant
d’utiliser ce produit. Si le manuel d’utilisation qui accompagnait initialement cet outil est absent, visiter www.ridgid.com
ou appeler 1-866-539-1710.
AVERTISSEMENT :
Débrancher l’outil de l’arrivée d’air avant tout entretien de cet outil. Ne pas prendre cette précaution peut entraîner
des blessures graves.
AVERTISSEMENT :
L’utilisation de tout outil motorisé peut causer la projection d’objets en direction du visage et entraîner des lésions
oculaires graves. Lors de l’utilisation d’outils motorisés, toujours porter des lunettes de sécurité à coques latérales ou,
si nécessaire, un masque facial intégral. Nous recommandons d’utiliser un masque facial à champ de vision élargi,
plutôt que des lunettes de vue ou des lunettes de sécurité munies d’écrans latéraux. Toujours porter une protection
oculaire certifiée conforme à la norme ANSI Z87.1.
Fig. 1
Fig. 2
La soupape
inclut les pièces
9 à 14
Pièce 12 installée
avec les pièces 11
et 13
1
2
3
5
6
7
8
9
10
11
12
13
14
4
15

ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8, Pickens, SC 29671, États-Unis
1-866-539-1710
RIDGID® est une marque déposée de RIDGID, Inc., utilisée sous licence.
ENTRETIEN DU CYLINDRE
Voir la figure 3.
1.
Déposer le joint torique (20) et la bague de cylindre (23) du
cylindre (19).
2. Déposer le joint torique (22) de l’entretoise de cylindre (21).
3 Déposer le butoir (24).
4. Déposer le segment de piston (17).
5. Nettoyer toutes les pièces avec un chiffon propre et sec.
6. Appliquer une légère couche de graisse sur les nouveaux joints toriques
(20, 22) et les installer.
7. Réassembler les pièces dans l’ordre illustré à la figure 3. S’assurer que
la bague de cylindre (23) est installée avec le côté bride vers le haut du
cylindre.
8. Réinsérer l’entraînement (18) et le cylindre (19) dans le corps de l’outil.
S’assurer que l’axe d’entraînement est inséré dans le bon sens.
9. Réinsérer le joint de couvercle de cylindre (15).
10. Réinstaller le couvercle supérieur et le bloquer.
NOTE : Pour bien positionner le couvercle, serrer les vis de quelques
tours à la fois en alternant les coins jusqu’à ce que toutes les vis soient
bloquées.
REMPLACEMENT DE LA SOUPAPE DE
DÉCLENCHEMENT
Voir les figures 4 et 5.
1. Faire sortir l’axe de pivot de gâchette (40) et la retenue (41) et les mettre
de côté.
NOTE : La retenue est une pièce très petite. La retirer soigneusement.
2. Déposer la gâchette (38) et le ressort (39).
3. Repousser les deux goupilles à ressort (36 et 37) suffisamment loin pour
retirer la soupape de déclenchement. Il n’est pas nécessaire de retirer
complètement les goupilles.
4.
Faire sortir l’ancienne soupape de déclenchement (114) en la tirant.
5. Installer la nouvelle soupape de déclenchement. S’assurer que les
gorges de la soupape correspondent aux deux trous des goupilles à
ressort, comme illustré à la figure 5.
6. Réinstaller les goupilles à ressort (36 et 37).
7. Réinstaller le ressort (39) et la gâchette (38).
8. Réinstaller l’axe de pivot de gâchette (40) et la retenue (41).
GUIDE DE DIMENSIONNEMENT
Fig. 3
Fig. 5
Fig. 4
987000-097
1-4-07
(REV:00)
25
24
23
22
21
20
17
18
19
16
112
39
37
40
41
38
36
112
36
37
11
13
22
17
20

JUEGO DE MANTENIMIENTO GENERAL
R175RND – Clavadora de bobina para techar
ESTE JUEGO INCLUYE:
Sello (9) Tope (24)
Juntas tóricas (11, 13, 20, 22) Retenes (41)
Collar (14) Conjunto de la válvula del gatillo (114)
Sello de la tapa del cilindro (15) Grasa
Anillo del pistón (17) Hoja de instrucciones del juego de
mantenimiento general
Anillo del cilindro (23)
Herramientas necesarias (no se incluyen): Punzón de 1/8 pulg. para retirar el
conjunto de la válvula de la culata y punzón de 2,5 mm para retirar el pasador de
pivoteo del gatillo.
REMOCIÓN Y REEMPLAZO DE LAS JUNTAS TÓRICAS Y
SELLOS
Vea las figuras 1 a 3.
1. Desconecte la herramienta del suministro de aire y retire todo tornillo presente
en la herramienta.
2. Con una llave hexagonal de 5 mm retire los cuatro pernos (5) de la tapa
superior (8) de la herramienta.
3. Retire el sello de la tapa del cilindro (15).
4. Retire el aro de presión (16).
5. Retire del cilindro (19) la unidad de impulsión (18).
6. Golpee levemente la herramienta contra una pieza de madera como se muestra
en la figura 1. De esta manera se separa el cilindro (19) de la armazón de la
herramienta. Deposite a un lado el impulsor y el cilindro.
7. Retire de la armazón de la herramienta el separador del cilindro (21) y
deposítelo a un lado.
8. Retire la tapa del silenciador (2) con una llave hexagonal de 4 mm. Deposite
el silenciador a un lado.
9. Con un punzón de 1/8 pulg. empuje suavemente hacia afuera el conjunto de
la válvula a través de los agujeros de la parte superior de la tapa.
10. Retire el sello (9) y el collar (14).
11. Retire las juntas tóricas (11, 13) del pistón de la válvula de la culata.
12. Limpie todas las piezas con un paño limpio seco.
13. Aplique una capa delgada de grasa a las juntas tóricas (11, 13) nuevas y
colóquelas.
14. Vuelva a montar las piezas en el orden mostrado en la figura 2.
15. Empuje el conjunto de la válvula de la culata para introducirla en la tapa;
aplique suficiente presión para asegurarse de que el sello (9) quede trabado
en su lugar.
16. Vuelva a instalar el conjunto del silenciador en la tapa. Deposite todo a un
lado y proceda a efectuar el mantenimiento del cilindro.
PELIGRO:
No utilice oxígeno, gases combustibles ni gases embotellados como fuente de energía para esta herramienta. La herramienta
explotará y causará la muerte o lesiones serias.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto. Si falta el
manual del operador incluido originalmente con esta herramienta, visite nuestro sitio, www.ridgid.com, o llame al 1-866-539-1710.
ADVERTENCIA:
Desconecte la herramienta del suministro de aire antes de efectuar tareas de mantenimiento de esta herramienta. La inobservancia
de esta advertencia puede causar lesiones serias.
ADVERTENCIA:
Cualquier herramienta eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual puede causar serios daños a los
mismos. Antes de comenzar a utilizar una herramienta eléctrica, póngase siempre gafas de seguridad, anteojos protectores con
protección lateral o careta completa cuando sea necesario. Recomendamos la careta protectora de visión amplia encima de los
anteojos normales, o los anteojos protectores estándar con protección lateral. Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1.
Fig. 1
Fig. 2
El conjunto
de la válvula
incluye el núm.
de ref. 9-14
Núm. de ref. 12
con los artículos
11 a 13 instalados
1
2
3
5
6
7
8
9
10
11
12
13
14
4
15

ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8, Pickens, SC 29671, USA
1-866-539-1710
RIDGID® es una marca comercial registrada de RIDGID, Inc., y es empleada mediante autorización.
MANTENIMIENTO DEL CILINDRO
Vea la figura 3.
1.
Retire del cilindro (19) la junta tórica (20) y el anillo del cilindro (23).
2. Retire del separador del cilindro (21) la junta tórica (22).
3. Retire el tope (24).
4. Retire el anillo del pistón (17).
5. Limpie todas las piezas con un paño limpio seco.
6. Aplique una capa delgada de grasa a las juntas tóricas (20, 22) nuevas
y colóquelas.
7. Vuelva a colocar las piezas en el orden mostrado en la figura 3. Asegúrese
de que el anillo del cilindro (23) esté instalado con el extremo de la brida
hacia la parte superior del cilindro.
8. Vuelva a introducir la unidad de impulsión (18) y el cilindro (19) en la
armazón de la herramienta. Asegúrese de que el vástago de impulsión
quede insertado en la dirección correcta.
9. Coloque de nuevo el sello de la tapa del cilindro (15).
10. Instale de nuevo la tapa superior y asegúrela.
NOTA: Para asentar correctamente la tapa, apriete con unas pocas
vueltas a la vez los tornillos de esquinas alternas hasta dejar asegurados
todos ellos.
REEMPLAZO DEL CONJUNTO DE LA VÁLVULA
DEL GATILLO
Vea las figuras 4 y 5.
1. Empuje hacia afuera el pasador de pivoteo (40) del gatillo y el retén (41);
deposítelos a un lado.
NOTA: El retén es una pieza muy pequeña. Retírelo con cuidado.
2. Retire el gatillo (38) y el resorte (39).
3. Empuje hacia afuera los dos pasadores de resorte (36 y 37) lo suficiente
para retirar el conjunto de la válvula del gatillo. No es necesario retirar
completamente los pasadores.
4.
Extraiga el conjunto viejo de la válvula del gatillo (114).
5. Instale el conjunto nuevo de la válvula del gatillo. Asegúrese de que
las ranuras del conjunto de la válvula se acoplen con los dos agujeros
de los pasadores de resorte, como se muestra en la figura 5.
6. Vuelva a instalar los dos pasadores de resorte (36 y 37).
7. Vuelva a instalar el resorte (39) y el gatillo (38) .
8. Vuelva a instalar el pasador de pivoteo (40) del gatillo y el retén (41).
GUÍA DE TAMAÑOS
Fig. 3
Fig. 5
Fig. 4
987000-097
1-4-07
(REV:00)
25
24
23
22
21
20
17
18
19
16
112
39
37
40
41
38
36
112
36
37
11
13
22
17
20
