RIDGID R350RHF User manual

DRIVER ASSEMBLY KIT
R350RHF Full Round Head Framing Nailer
THIS KIT INCLUDES:
Driver Unit (16)
O-ring (15)
Piston Ring (14)
Grease
Driver Assembly Kit Instruction Sheet
Tools needed (but not included): 5 mm hex key
DRIVER REPLACEMENT
See Figure 1.
1. Disconnect the tool from the air supply and remove any
fasteners that remain in the tool.
2. Using a 5 mm hex key, remove the four screws (4) from the
cap (5) of the tool. Set aside cap and screws.
3. Remove the old driver unit (16) from the cylinder (18).
4. Apply a light coat of grease to new o-ring (15) and install onto
new driver unit (16).
5. Apply a light coat of grease to new piston ring (14) and install
onto new driver unit (16).
6. Insert the new driver unit (16) into the cylinder (18). Be sure
the driver shaft is inserted in the proper direction, as shown.
7. Reinstall and secure the cap (5) and screws (4).
NOTE: To properly seat cap, tighten the screws at alternate
corners a few turns at a time until all screws are secure.
DANGER:
Do not use oxygen, combustible gases, or bottled gases as a power source for this tool. The tool will explode and cause
death or serious injury.
WARNING:
To reduce the risk of injury, the user must read and understand the operator’s manual before using this product. If the operator’s
manual which originally accompanied this tool is missing, visit us at www.RIDGID.com or call 1-866-539-1710.
WARNING:
Disconnect the tool from the air supply before performing maintenance on this tool. Failure to do so could result in serious
personal injury.
WARNING:
The operation of any power tool can result in foreign objects being thrown into your eyes, which can result in severe eye
damage. Before beginning power tool operation, always wear safety goggles or safety glasses with side shields, or a full face
shield when needed. We recommend Wide Vision Safety Mask for use over eyeglasses or standard safety glasses with side
shields. Always use eye protection which is marked to comply with ANSI Z87.1.

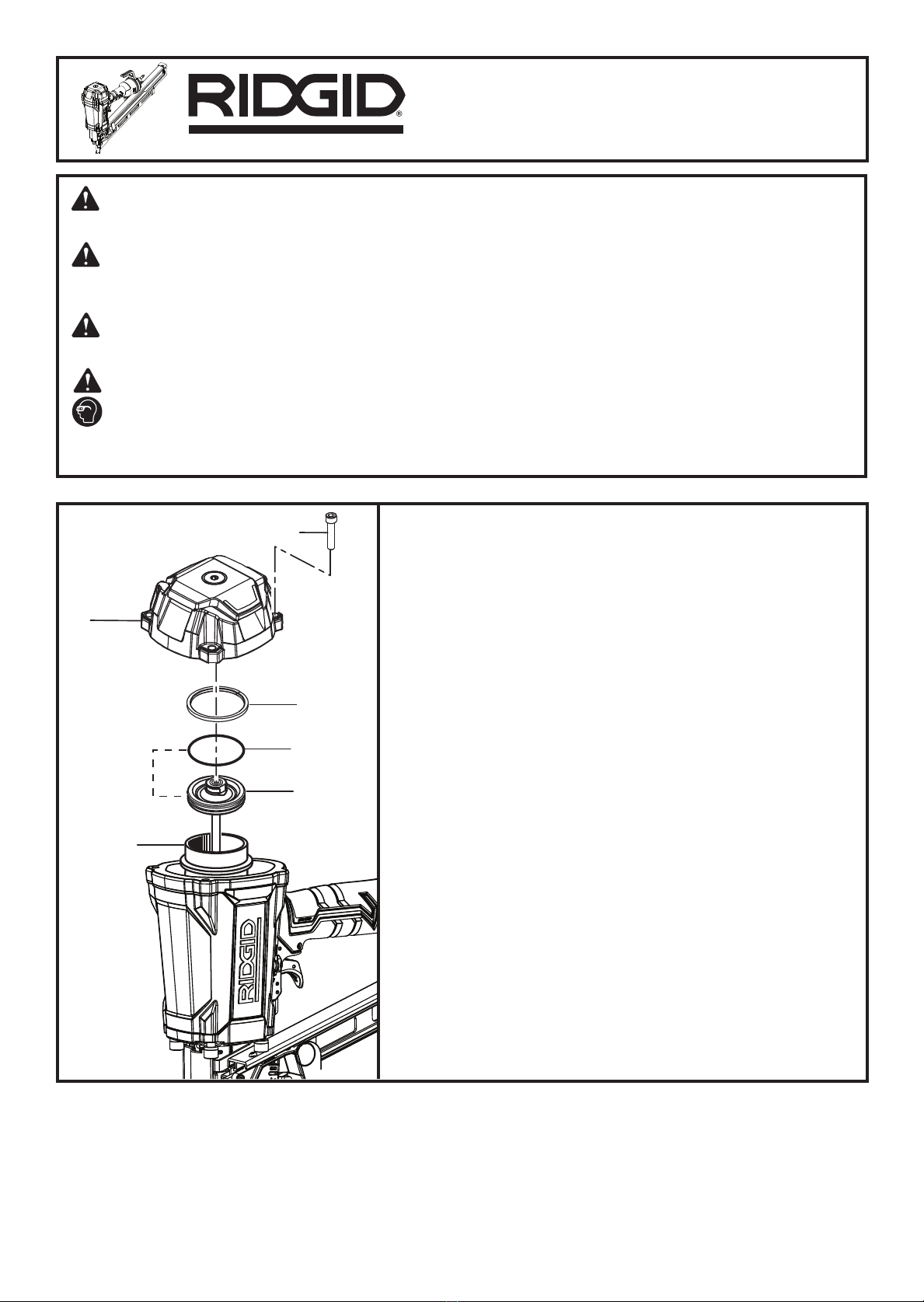

Fig. 1
5
4
16
15
14
18
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8
Pickens, SC 29671, USA
1-866-539-1710 www.RIDGID.com
RIDGID is a registered trademark of RIDGID, Inc., used under license.

KIT DE MÉCANISME D’ENTRAÎNEMENT
R350RHF Cloueuse de charpentier
pour clous le ronde
LE KIT COMPREND :
Entraînement (16)
Joint torique (15)
Segment de piston (14)
Graisse
Feuille d’instructions du kit de mécanisme d’entraînement
Outils nécessaires (mais non fournis) : clé hex de 5 mm
REMPLACEMENT DU MÉCANISME D’ENTRAÎNEMENT
Voir la figure 1.
1. Débrancher l’outil de l’arrivée d’air et retirer toute attache restant dans
l’outil.
2. À l’aide d’une clé hex de 5 mm, retirer les quatre vis (4) du couvercle
(5) de l’outil. Les mettre de côté.
3. Déposer l’entraînement (16) du cylindre (18).
4. Appliquer une mince couche de graisse et installer la nouvelle joint
torique (15) sur nouvelle l’entraînement (16).
5. Appliquer une mince couche de graisse et installer la nouvelle
segment de piston (14) sur nouvelle l’entraînement (16).
6. Insérer nouvelle l’entraînement (16) dans le cylindre (18). S’assurer
que l’axe d’entraînement est inséré dans le bon sens.
7. Réinstaller et fixer le couvercle (5) et les vis (4).
NOTE : Pour bien positionner le couvercle, serrer les vis de quelques
tours à la fois en alternant les coins jusqu’à ce que toutes les vis soient
bloquées.
DANGER :
Ne pas utiliser de l’oxygène ou des gaz combustibles ou en bouteille pour alimenter l’outil. L’outil exploserait, causant
des blessures graves ou mortelles.
AVERTISSEMENT :
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit. Si le manuel d’utilisation qui accompagnait initialement cet outil est absent, visiter www.RIDGID.com ou appeler
1-866-539-1710.
AVERTISSEMENT :
Débrancher l’outil de l’arrivée d’air avant tout entretien de cet outil. Ne pas prendre cette précaution peut entraîner des
blessures graves.
AVERTISSEMENT :
L’utilisation de tout outil motorisé peut causer la projection d’objets en direction du visage et entraîner des lésions oculaires
graves. Lors de l’utilisation d’outils motorisés, toujours porter des lunettes de sécurité à coques latérales ou, si nécessaire,
un masque facial intégral. Nous recommandons d’utiliser un masque facial à champ de vision élargi, plutôt que des lunettes
de vue ou des lunettes de sécurité munies d’écrans latéraux. Toujours porter une protection oculaire certifiée conforme à la
norme ANSI Z87.1.
Fig. 1
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8
Pickens, SC 29671, États-Unis
1-866-539-1710 www.RIDGID.com
RIDGID est une marque déposée de RIDGID, Inc., utilisée sous licence.
5
4
16
15
14
18

JUEGO DEL CONJUNTO DEL IMPULSOR
R350RHF Clavadora de entramar para clavos de cabeza
redonda normal
ESTE JUEGO INCLUYE:
Unidad de impulsor (16)
Sello (15)
Anillo del pistón (14)
Grasa
Hoja de instrucciones del juego del conjunto del impulsor
Herramientas necesarias (no se incluyen): llave hex. de 5 mm
REEMPLAZO DEL IMPULSOR
Vea la figura 1.
1. Desconecte la herramienta del suministro de aire y retire todo
tornillo presente en la herramienta.
2. Con una llave hex. de 5 mm retire los cuatro tornillos (4) de la
tapa (5) de la herramienta. Apartar.
3. Retire la unidad de impulsor (16) del cilindro (18).
4. Aplique una delgada capa de grasa e instale el junta tórica (17)
en la unidad de impulsor(16) nueva.
5. Aplique una delgada capa de grasa e instale el anillo del
pistón (14) en la unidad de impulsor (16) nueva.
6. Introduzca en el cilindro (18) el nuevo impulsor (16). Asegúrese de
que el vástago del impulsor quede insertado en la dirección correcta,
como se muestra.
7. Vuelva a instalar y fijar la tapa (5) y los tornillos (4).
NOTA: Para asentar correctamente la tapa, apriete con unas
pocas vueltas a la vez los tornillos de esquinas alternas hasta
dejar asegurados todos ellos.
PELIGRO:
No utilice oxígeno, gases combustibles ni gases embotellados como fuente de energía para esta herramienta. La herramienta
explotará y causará la muerte o lesiones serias.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto. Si
falta el manual del operador incluido originalmente con esta herramienta, visite nuestro sitio, www.RIDGID.com, o llame al
1-866-539-1710.
ADVERTENCIA:
Desconecte la herramienta del suministro de aire antes de efectuar tareas de mantenimiento de esta herramienta. La
inobservancia de esta advertencia puede causar lesiones serias.
ADVERTENCIA:
Cualquier herramienta eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual puede causar serios daños a
los mismos. Antes de comenzar a utilizar una herramienta eléctrica, póngase siempre gafas de seguridad, anteojos protectores
con protección lateral o careta completa cuando sea necesario. Recomendamos la careta protectora de visión amplia encima
de los anteojos normales, o los anteojos protectores estándar con protección lateral. Siempre póngase protección ocular con
la marca de cumplimiento de la norma ANSI Z87.1.
Fig. 1
991000859
3-3-16 (REV:01)
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8
Pickens, SC 29671, USA
1-866-539-1710 www.RIDGID.com
RIDGID es una marca comercial registrada de RIDGID, Inc., y es empleada mediante autorización.
5
4
16
15
14
18
