Riello DB 30 SE C03 TC Quick start guide

Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
20126147 (1) - 04/2017
Bruciatore industriale di gas
Industrial gas burner
Funzionamento bistadio progressivo o modulante
Two stage progressive or modulating operation
CODICE - CODE MODELLO - MODEL
20121166 DB 30 SE C03 TC
I
GB

Istruzioni originali
Translation of the original instructions

1 20126147
I
Indice
1 Dichiarazioni............................................................................................................................................................................... 3
2 Informazioni ed avvertenze generali ........................................................................................................................................ 4
2.1 Informazioni sul manuale di istruzione........................................................................................................................ 4
2.1.1 Introduzione................................................................................................................................................................. 4
2.1.2 Pericoli generici........................................................................................................................................................... 4
2.1.3 Altri simboli.................................................................................................................................................................. 4
2.1.4 Consegna dell’impianto e del manuale di istruzione ................................................................................................... 5
2.2 Garanzia e responsabilità............................................................................................................................................ 5
3 Sicurezza e prevenzione............................................................................................................................................................ 6
3.1 Premessa.................................................................................................................................................................... 6
3.2 Addestramento del personale ..................................................................................................................................... 6
4 Descrizione tecnica del bruciatore........................................................................................................................................... 7
4.1 Designazione bruciatori............................................................................................................................................... 7
4.2 Modelli disponibili ........................................................................................................................................................ 8
4.3 Categorie del bruciatore - Paesi di destinazione......................................................................................................... 8
4.4 Dati tecnici................................................................................................................................................................... 8
4.5 Dati elettrici.................................................................................................................................................................. 8
4.6 Dimensioni d’ingombro................................................................................................................................................ 9
4.7 Dimensioni flange........................................................................................................................................................ 9
4.8 Campo di lavoro........................................................................................................................................................ 10
4.9 Caldaia di prova ........................................................................................................................................................ 10
4.10 Perdite di carico lato aria (rilevata a monte serranda con apertura completa).......................................................... 11
4.11 Perdite di carico lato gas........................................................................................................................................... 12
4.12 Descrizione componenti bruciatore........................................................................................................................... 13
4.13 Materiale a corredo ................................................................................................................................................... 13
4.14 Apparecchiatura di controllo del rapporto aria/combustibile (LMV52...).................................................................... 14
5 Installazione.............................................................................................................................................................................. 16
5.1 Note sulla sicurezza per l’installazione...................................................................................................................... 16
5.2 Movimentazione........................................................................................................................................................ 16
5.3 Controlli preliminari.................................................................................................................................................... 16
5.4 Posizione di funzionamento ...................................................................................................................................... 17
5.5 Punti di sollevamento................................................................................................................................................ 17
5.6 Predisposizione della caldaia.................................................................................................................................... 18
5.6.1 Foratura della piastra caldaia.................................................................................................................................... 18
5.6.2 Lunghezza boccaglio................................................................................................................................................. 18
5.7 Fissaggio alla caldaia................................................................................................................................................ 18
5.8 Accessibilità parte interna testa................................................................................................................................. 19
5.9 Pilota di accensione .................................................................................................................................................. 19
5.10 Alimentazione gas..................................................................................................................................................... 20
5.10.1 Collegamento alimentazione gas al bruciatore ......................................................................................................... 20
5.10.2 Schema generale di alimentazione gas (esempio) ................................................................................................... 20
5.10.3 Rampa gas................................................................................................................................................................ 21
5.10.4 Installazione rampa gas ............................................................................................................................................ 21
5.10.5 Pressione gas............................................................................................................................................................ 21
5.10.6 Collegamento rampa gas - pilota .............................................................................................................................. 22
5.11 Collegamenti elettrici................................................................................................................................................. 22
5.11.1 Passaggio cavi di alimentazione e collegamenti esterni........................................................................................... 22
6 Messa in funzione, taratura e funzionamento del bruciatore............................................................................................... 23
6.1 Note sulla sicurezza per la prima messa in funzione................................................................................................ 23
6.2 Regolazione testa di combustione ............................................................................................................................ 23
6.3 Regolazioni prima dell’accensione............................................................................................................................ 23

20126147 2
I
Indice
6.4 Avviamento bruciatore ...............................................................................................................................................24
6.5 Pilota di accensione...................................................................................................................................................24
6.6 Accensione bruciatore ...............................................................................................................................................24
6.7 Regolazione aria comburente....................................................................................................................................24
6.8 Regolazione pressostati.............................................................................................................................................25
6.8.1 Pressostato aria.........................................................................................................................................................25
6.8.2 Pressostato gas di massima......................................................................................................................................25
6.8.3 Pressostato gas di minima.........................................................................................................................................25
6.9 Controlli finali (con bruciatore funzionante)................................................................................................................26
7 Manutenzione............................................................................................................................................................................27
7.1 Note sulla sicurezza per la manutenzione .................................................................................................................27
7.2 Programma di manutenzione.....................................................................................................................................27
7.2.1 Frequenza della manutenzione..................................................................................................................................27
7.2.2 Controllo e pulizia ......................................................................................................................................................27
7.3 Apertura bruciatore ....................................................................................................................................................28
7.4 Sostituzione otturatore...............................................................................................................................................28
7.5 Chiusura bruciatore....................................................................................................................................................28
8 Inconvenienti - Cause - Rimedi................................................................................................................................................29
A Appendice - Schema quadro elettrico.....................................................................................................................................30

3 20126147
I
Dichiarazioni
1 Dichiarazioni
Dichiarazione di conformità secondo ISO / IEC 17050-1
Costruttore: RIELLO S.p.A.
Indirizzo: Via Pilade Riello, 7
37045 Legnago (VR)
Prodotto: Bruciatore industriale di gas
Modello: DB 30 SE C03 TC
Questi prodotti sono conformi alle seguenti Norme Tecniche:
EN 676
EN 12100
e secondo quanto disposto dalle Direttive Europee:
MD 2006/42/CE Direttiva Macchine
LVD 2014/35/UE Direttiva Bassa Tensione
EMC 2014/30/UE Compatibilità Elettromagnetica
La qualità viene garantita mediante un sistema di qualità e management certificato secondo ISO 9001:2015.
Legnago, 01.12.2015 Direttore Generale
RIELLO S.p.A. - Direzione Bruciatori Direttore Ricerca e Sviluppo RIELLO S.p.A. - Direzione Bruciatori
Ing. U. Ferretti Ing. F. Comencini

20126147 4
I
Informazioni ed avvertenze generali
2.1 Informazioni sul manuale di istruzione
2.1.1 Introduzione
Il manuale di istruzione dato a corredo del bruciatore:
costituisce parte integrante ed essenziale del prodotto e non
va da esso separato; deve essere quindi conservato con
cura per ogni necessaria consultazione e deve accompa-
gnare il bruciatore anche in caso di cessione ad un altro pro-
prietario o utente, oppure in caso di trasferimento su un altro
impianto. In caso di danneggiamento o smarrimento deve
essere richiesto un altro esemplare al Servizio Tecnico di
Assistenza di Zona;
è stato realizzato per un utilizzo da parte di personale qualifi-
cato;
fornisce importanti indicazioni ed avvertenze sulla sicurezza
nell’installazione, la messa in funzione, l’uso e la manuten-
zione del bruciatore.
Simbologia utilizzata nel manuale
In alcune parti del manuale sono riportati segnali triangolari di
PERICOLO. Prestare ad essi molta attenzione, in quanto segna-
lano una situazione di potenziale pericolo.
2.1.2 Pericoli generici
I pericoli possono essere di 3 livelli, come indicato a seguire.
2.1.3 Altri simboli
Abbreviazioni utilizzate
Cap. Capitolo
Fig. Figura
Pag. Pagina
Sez. Sezione
Tab. Tabella
2 Informazioni ed avvertenze generali
PERICOLO
Massimo livello di pericolo!
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, causano gravi le-
sioni, morte o rischi a lungo termine per la salute.
ATTENZIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
gravi lesioni, morte o rischi a lungo termine per la
salute.
CAUTELA
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
danni alla macchina e/o alla persona.
PERICOLO
PERICOLO COMPONENTI IN TENSIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, comportano scos-
se elettriche con conseguenze mortali.
PERICOLO MATERIALE INFIAMMABILE
Questo simbolo segnala la presenza di sostanze
infiammabili.
PERICOLO DI USTIONE
Questo simbolo indica il rischio di ustioni da alte
temperature.
PERICOLO SCHIACCIAMENTO ARTI
Questo simbolo fornisce indicazioni di organi in
movimento: pericolo di schiacciamento degli arti.
ATTENZIONE ORGANI IN MOVIMENTO
Questo simbolo fornisce indicazioni per evitare
l’avvicinamento degli arti ad organi meccanici in
movimento; pericolo di schiacciamento.
PERICOLO DI ESPLOSIONE
Questo simbolo fornisce indicazioni di luoghi in cui
potrebbero essere presenti atmosfere esplosive.
Per atmosfera esplosiva si intende una miscela
con l’aria, a condizioni atmosferiche, di sostanze
infiammabili allo stato di gas, vapori, nebbie o pol-
veri in cui, dopo l’accensione, la combustione si
propaga all'insieme della miscela incombusta.
DISPOSITIVI DI PROTEZIONE INDIVIDUALE
Questi simboli contraddistinguono l’attrezzatura
che deve essere indossata e tenuta dall’operatore
allo scopo di proteggerlo contro i rischi che minac-
ciano la sicurezza o la salute nello svolgimento
della sua attività lavorativa.
OBBLIGO DI MONTARE IL COFANO E TUTTI I
DISPOSITIVI DI SICUREZZA E PROTEZIONE
Questo simbolo segnala l’obbligo di rimontare il
cofano e tutti i dispositivi di sicurezza e protezione
del bruciatore dopo operazioni di manutenzione,
pulizia o controllo.
SALVAGUARDIA AMBIENTALE
Questo simbolo fornisce indicazioni per l’utilizzo
della macchina nel rispetto dell’ambiente.
INFORMAZIONI IMPORTANTI
Questo simbolo fornisce informazioni importanti
da tenere in considerazione.
Questo simbolo contraddistingue un elenco.

5 20126147
I
Informazioni ed avvertenze generali
2.1.4 Consegna dell’impianto e del manuale di
istruzione
In occasione della consegna dell’impianto è necessario che:
Il manuale di istruzione sia consegnato dal fornitore
dell’impianto all’utente, con l’avvertenza che esso sia con-
servato nel locale di installazione del generatore di calore.
Sul manuale di istruzione siano riportati:
– il numero di matricola del bruciatore;
– l’indirizzo ed il numero di telefono del Centro di Assistenza
più vicino;
Il fornitore dell’impianto informi accuratamente l’utente circa:
– l’uso dell’impianto,
– gli eventuali ulteriori collaudi che dovessero essere neces-
sari prima dell’attivazione dell’impianto,
– la manutenzione e la necessità di controllare l’impianto al-
meno una volta all’anno da un incaricato della Ditta Co-
struttrice o da un altro tecnico specializzato.
Per garantire un controllo periodico, il costruttore racco-
manda la stipulazione di un Contratto di Manutenzione.
2.2 Garanzia e responsabilità
Il costruttore garantisce i suoi prodotti nuovi dalla data dell’instal-
lazione secondo le normative vigenti e/o in accordo con il contrat-
to di vendita. Verificare, all’atto della prima messa in funzione,
che il bruciatore sia integro e completo.
In particolare i diritti alla garanzia ed alla responsabilità decado-
no, in caso di danni a persone e/o cose, qualora i danni stessi si-
ano riconducibili ad una o più delle seguenti cause:
installazione, messa in funzione, uso e manutenzione del
bruciatore non corretti;
utilizzo improprio, erroneo ed irragionevole del bruciatore;
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
utilizzo del bruciatore con dispositivi di sicurezza difettosi,
applicati in maniera scorretta e/o non funzionanti;
installazione di componenti supplementari non collaudati
unitamente al bruciatore;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
utilizzo del bruciatore anche a seguito del verificarsi di un
errore e/o un’anomalia;
riparazioni e/o revisioni eseguite in maniera scorretta;
modifica della camera di combustione mediante l’introdu-
zione di inserti che impediscano il regolare sviluppo della
fiamma stabilito costruttivamente;
insufficiente ed inappropriata sorveglianza e cura dei com-
ponenti del bruciatore maggiormente soggetti ad usura;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità
per la mancata osservanza di quanto riportato nel presente
manuale.
.........................................................................................
.........................................................................................
.........................................................................................
.........................................................................................
ATTENZIONE
La mancata osservanza a quanto descritto in que-
sto manuale, la negligenza operativa, una errata
installazione e l’esecuzione di modifiche non au-
torizzate, sono causa di annullamento, da parte
del costruttore, della garanzia che essa dà al bru-
ciatore.

20126147 6
I
Sicurezza e prevenzione
3.1 Premessa
I bruciatori sono stati progettati e costruiti in conformità alle nor-
me e direttive vigenti, applicando le regole tecniche di sicurezza
conosciute e prevedendo tutte le potenziali situazioni di pericolo.
E’ necessario tuttavia tenere in considerazione che l’incauto e
maldestro utilizzo dell’apparecchio può causare situazioni di pe-
ricolo di morte per l’utente o terzi, nonché danneggiamenti al bru-
ciatore o ad altri beni. La distrazione, la leggerezza e la troppa
confidenza sono spesso causa di infortuni; come possono esser-
lo la stanchezza e la sonnolenza.
E’ opportuno tenere in considerazione quanto segue:
Il bruciatore deve essere destinato solo all’uso per il quale è
stato espressamente previsto. Ogni altro uso è da conside-
rarsi improprio e quindi pericoloso.
In particolare:
può essere applicato a caldaie ad acqua, a vapore, ad olio diater-
mico, e su altre utenze espressamente previste dal costruttore;
il tipo e la pressione del combustibile, la tensione e frequenza
della corrente elettrica di alimentazione, le portate minime e mas-
sime alle quali il bruciatore è regolato, la pressurizzazione della
camera di combustione, le dimensioni della camera di combu-
stione, la temperatura ambiente, devono essere entro i valori in-
dicati nel manuale d’istruzione.
Non è consentito modificare il bruciatore per alterarne le pre-
stazioni e le destinazioni.
L’utilizzo del bruciatore deve avvenire in condizioni di sicu-
rezza tecnica ineccepibili. Eventuali disturbi che possano
compromettere la sicurezza devono essere eliminati tempe-
stivamente.
Non è consentito aprire o manomettere i componenti del
bruciatore, ad esclusione delle sole parti previste nella
manutenzione.
Sono sostituibili esclusivamente le parti previste dal costrut-
tore.
3.2 Addestramento del personale
L’utente è la persona, o l’ente o la società, che ha acquistato la
macchina e che intende usarla per gli usi concepiti allo scopo.
Sua è la responsabilità della macchina e dell’addestramento di
quanti vi operano intorno.
L’utente:
si impegna ad affidare la macchina esclusivamente a perso-
nale qualificato ed addestrato allo scopo;
si impegna ad informare il proprio personale in modo ade-
guato sull’applicazione e osservanza delle prescrizioni di
sicurezza. A tal fine egli si impegna affinché chiunque per la
propria mansione conosca le istruzioni per l’uso e le prescri-
zioni di sicurezza;
Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
Il personale non deve eseguire di propria iniziativa opera-
zioni o interventi che non siano di sua competenza.
Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse cre-
are.
Il montaggio di pezzi di altre marche o eventuali modifiche
possono variare le caratteristiche della macchina e quindi
pregiudicarne la sicurezza operativa. La Ditta Costruttrice
pertanto declina ogni e qualsiasi responsabilità per tutti i
danni che dovessero insorgere a causa dell’utilizzo di pezzi
non originali.
Inoltre:
3 Sicurezza e prevenzione
ATTENZIONE
Il produttore garantisce la sicurezza del buon fun-
zionamento solo se tutti i componenti del brucia-
tore sono integri e correttamente posizionati.
è tenuto a prendere tutte le misure necessa-
rie per evitare che persone non autorizzate
abbiano accesso alla macchina;
deve informare la Ditta Costruttrice nel caso
in cui riscontrasse difetti o malfunzionamenti
dei sistemi antinfortunistici, nonché ogni
situazione di presunto pericolo;
il personale deve usare sempre i mezzi di
protezione individuale previsti dalla legisla-
zione e seguire quanto riportato nel presente
manuale.

7 20126147
I
Descrizione tecnica del bruciatore
4.1 Designazione bruciatori
4 Descrizione tecnica del bruciatore
MX Classe 3 EN676
Serie : DB
Grandezza : 4 - 6 - 9 - 12 - 16 - 20 - 30
Combustibile : Gasolio
Gasolio / Gas Naturale
Regolazione :
Sistema di controllo fiamma :
FS1
FS2 Standard (1 stop ogni 24 h) Funzionamento continuo (1 stop ogni 72 h)
Alimentazione aria comburente :
A - 0 :
A - 90 :
DB 30 S E C03
Emissione :
C01 o... Classe 1 EN676
C02 o MZ Classe 2 EN676
C03 o BLU Classe 3 EN676
FS1 A-0
DESIGNAZIONE BASE
DESIGNAZIONE ESTESA
TC
dal basso
da destra
Nafta
E Camma elettronica
EV Camma elettronica e velocità variabile (con Inverter)
M Camma meccanica
L
LS
N
Testa : TC Testa standard
TL Testa lunga
C03 o
Nafta ad Atomizzazione AssistitaNA GPLPGas NaturaleSGasolio / GPLLP
Nafta / GPL
NP Nafta / Gas NaturaleNS Nafta / GPL
NP Nafta ad Atomizzazione Assistita / GPL
NAP Nafta ad Atomizzazione Assistita / GPLNAS
TXL Testa speciale
A - 180 : dall’alto
A - 270 : da sinistra
FR
Temperatura massima aria comburente :
T150 = 150°C
T250 = 250°C
Alimentazione combustibile :
FR = da destra
FL = da sinistra
Tensione ausiliari :
1/120/60 120V / 60Hz
T150 --
FB = dal basso

20126147 8
I
Descrizione tecnica del bruciatore
4.2 Modelli disponibili
Tab. A
4.3 Categorie del bruciatore - Paesi di destinazione
Tab. B
4.4 Dati tecnici
Tab. C
(1) Condizioni di riferimento: Temperatura ambiente 20°C - Temperatura gas 15°C - Pressione barometrica 1013 mbar - Altitudine 0 m s.l.m.
(2) Pressione alla presa (Fig. 8) con pressione zero in camera di combustione ed alla potenza massima del bruciatore.
4.5 Dati elettrici
Tab. D
Designazione Tensione ausiliari Codice
DB 30 SE C03 TC 1N/230V/50Hz 20121166
Categoria gas Paese di destinazione
I2H SE - FI - AT - GR - DK - ES - GB - IT - IE - PT - IS - CH - NO
I2ELL DE
I2L - I2E - I2(43,46 ÷ 45,3 MJ/m3(0°C)) NL
I2Er FR
I2E(R)B BE
I2E LU - PL
Modello DB 30 SE C03 TC
Potenza (1) min - max kW 5000/20000 ÷ 30000
Combustibili – Gas naturale: G20 - PCI 10 kWh/Nm3
– Gas naturale: G25 - PCI 8.6 kWh/Nm3
Pressione gas alla potenza max. (2) -
Gas: G20/G25 mbar 44/62
Funzionamento Modulante
Rapporto di modulazione su potenza
massima 1 : 5
Temperatura aria comburente °C max 150
Accensione Tipo elettrogas (bruciatore pilota a gas naturale)
Peso kg 930
Modello DB 30 SE C03 TC
Alimentazione elettrica circuito ausiliario 1N ~ 230V 50Hz
Trasformatore d’accensione V1 - V2
I1 - I2 230 V - 1 x 5 kV 0,5 A - 20 mA
Potenza elettrica assorbita kW max 1,0
Grado di protezione IP 54

9 20126147
I
Descrizione tecnica del bruciatore

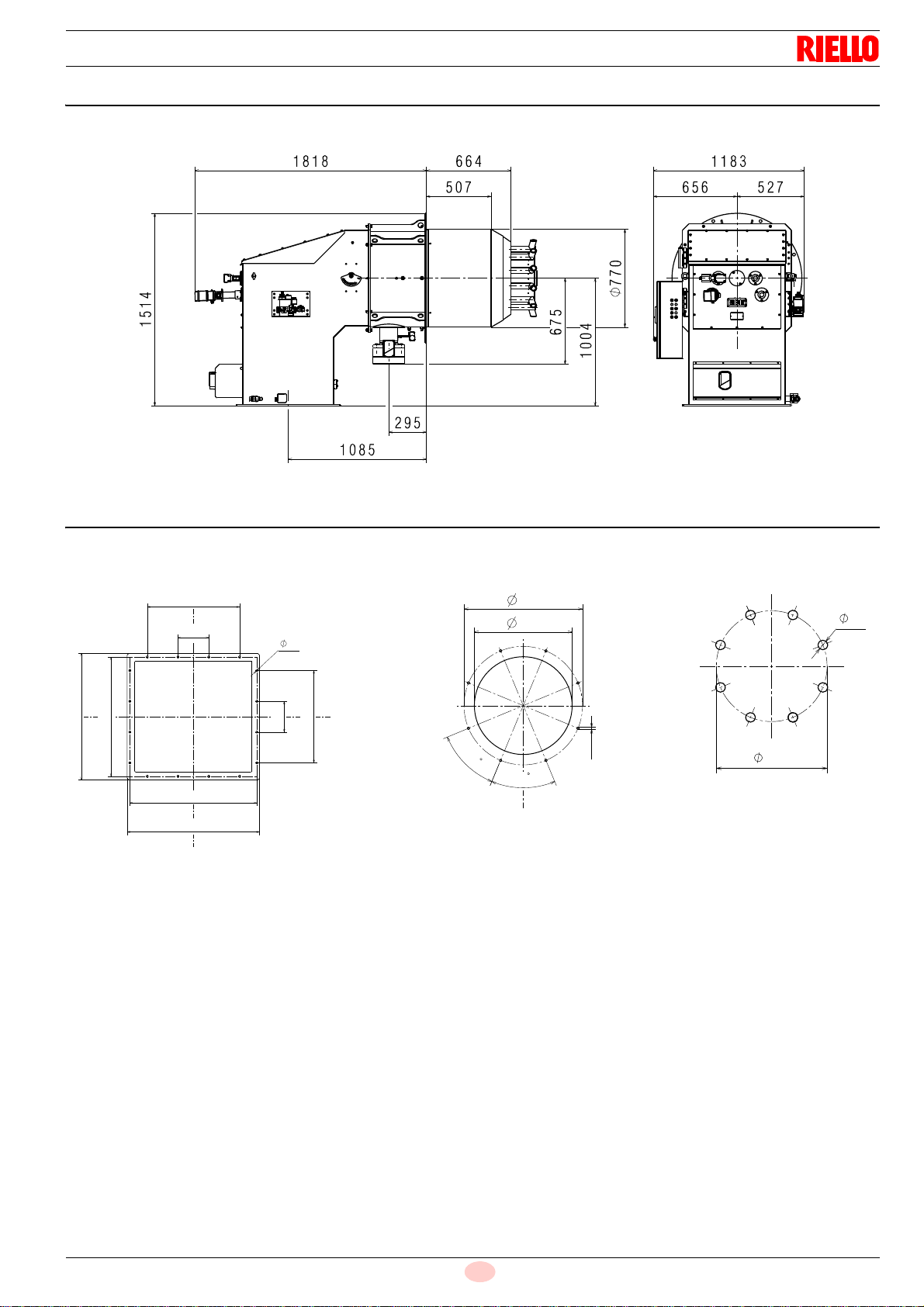

4.6 Dimensioni d’ingombro
L’ingombro del bruciatore è riportato in Fig. 1.
4.7 Dimensioni flange
Fig. 1
20132716
775
= =
825
= =
600
= =
200
= =
820
= =
860
= =
200
= =
600
= =
13
800
45
45
= =
18M
970
210
DN 125
18
Fig. 2
Collegamento canale aria
20132723
20132728
20132740
Fissaggio alla caldaia Alimentazione gas

20126147 10
I
Descrizione tecnica del bruciatore
4.8 Campo di lavoro
La POTENZA MASSIMA va scelta entro l’area continua del dia-
gramma (Fig. 3).
La POTENZA MINIMA non deve essere inferiore a 4000 kW
come indicato nel diagramma (Fig. 3).
4.9 Caldaia di prova
L’abbinamento bruciatore-caldaia non pone problemi se la calda-
ia è omologata CE e le dimensioni della sua camera di combu-
stione sono vicine a quelle indicate dal diagramma (Fig. 4).
Se invece il bruciatore deve essere applicato ad una caldaia non
omologata CE e/o con dimensioni della camera di combustione
nettamente più piccole di quelle indicate dal diagramma, consul-
tare i costruttori.
I campi di lavoro sono stati ricavati in speciali caldaie di prova, se-
condo la norma EN 676.
Riportiamo in Fig. 4 diametro e lunghezza della camera di com-
bustione di prova.
Esempio:
Potenza 7000 kW - diametro 120 cm - lunghezza 6 m
RAPPORTO DI MODULAZIONE
Il rapporto di modulazione, ricavato in caldaie di prova secondo
la norma (EN 676 per gas), è di 1:5.
ATTENZIONE
Il campo di lavoro (Fig. 3) è stato ricavato alla
temperatura ambiente di 20 °C, alla pressione ba-
rometrica di 1013 mbar (circa 0 m s.l.m.) e con la
testa di combustione regolata come indicato a
pag. 23.
0
50°C
150°C
5000 20000 30000 kW25500
20132744
Temperatura aria
Potenza termica Fig. 3
Fig. 4
Lunghezza camera
di combustione - m
D2448
Potenza termica

11 20126147
I
Descrizione tecnica del bruciatore
4.10 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)
Le curve di pressione si riferiscono alle condizioni di regolazione
della testa di combustione.
In caso di aria di alimentazione con temperatura maggiore di
20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico
della testa riportate nel grafico vanno moltiplicate per il coefficien-
te Kcindicato nella Tab. E.
Esempio:
potenza bruciata = 25000 kW - Altitudine = 750 m. s.l.m. - Tem-
peratura aria comburente = 120 °C
Dal diagramma (Fig. 5), per una potenza di 25000 kW, si ricava
una perdita di carico totale alla testa pari a: p20 = 15,8 mbar
(aria comburente a 20 °C ed altitudine 100 m. s.l.m.).
Dalla tabella si trova un coefficiente moltiplicativo, per aria com-
burente a 120 °C ed altitudine 750 m. s.l.m., pari a Kc = 1.449.
La perdita di carico totale della testa del bruciatore è:
p= p20 x Kc= 15,8 x 1,449 = 22,9 mbar.
Tab. E
40
35
30
25
20
15
10
5
0 2000 4000 6000 8000 10000 12000 14000 16000 18000 20000 22000 24000 26000 28000 30000 32000
Fig. 5
p[mbar]
Potenza bruciatore - kW
20133847
Altitudine Kc
Temperatura aria °C
m.s.l.m.0 2030405060708090100120140150
00,920 0,988 1,021 1,055 1,089 1,122 1,156 1,190 1,223 1,257 1,325 1,392 1,426
100 0,932 1,000 1,034 1,069 1,103 1,137 1,171 1,205 1,239 1,273 1,342 1,410 1,444
500 0,976 1,047 1,083 1,119 1,155 1,190 1,226 1,262 1,298 1,333 1,405 1,477 1,512
750 1,007 1,080 1,117 1,154 1,191 1,228 1,265 1,302 1,338 1,375 1,449 1,523 1,560
1000 1,038 1,114 1,152 1,190 1,228 1,266 1,304 1,342 1,380 1,418 1,494 1,570 1,608
1250 1,069 1,147 1,186 1,226 1,265 1,304 1,343 1,382 1,421 1,460 1,539 1,617 1,656
1500 1,102 1,182 1,223 1,263 1,304 1,344 1,384 1,425 1,465 1,505 1,586 1,667 1,707
1750 1,130 1,213 1,254 1,295 1,337 1,378 1,419 1,461 1,502 1,544 1,626 1,709 1,751
2000 1,174 1,260 1,303 1,346 1,389 1,432 1,475 1,518 1,561 1,604 1,690 1,776 1,819
2250 1,206 1,294 1,338 1,382 1,427 1,471 1,515 1,559 1,603 1,647 1,736 1,824 1,868
2500 1,251 1,343 1,389 1,434 1,480 1,526 1,572 1,618 1,664 1,709 1,801 1,893 1,939
2750 1,284 1,378 1,425 1,472 1,519 1,566 1,613 1,660 1,707 1,754 1,848 1,942 1,989
3000 1,320 1,417 1,465 1,514 1,562 1,610 1,659 1,707 1,755 1,804 1,901 1,997 2,046

20126147 12
I
Descrizione tecnica del bruciatore
4.11 Perdite di carico lato gas

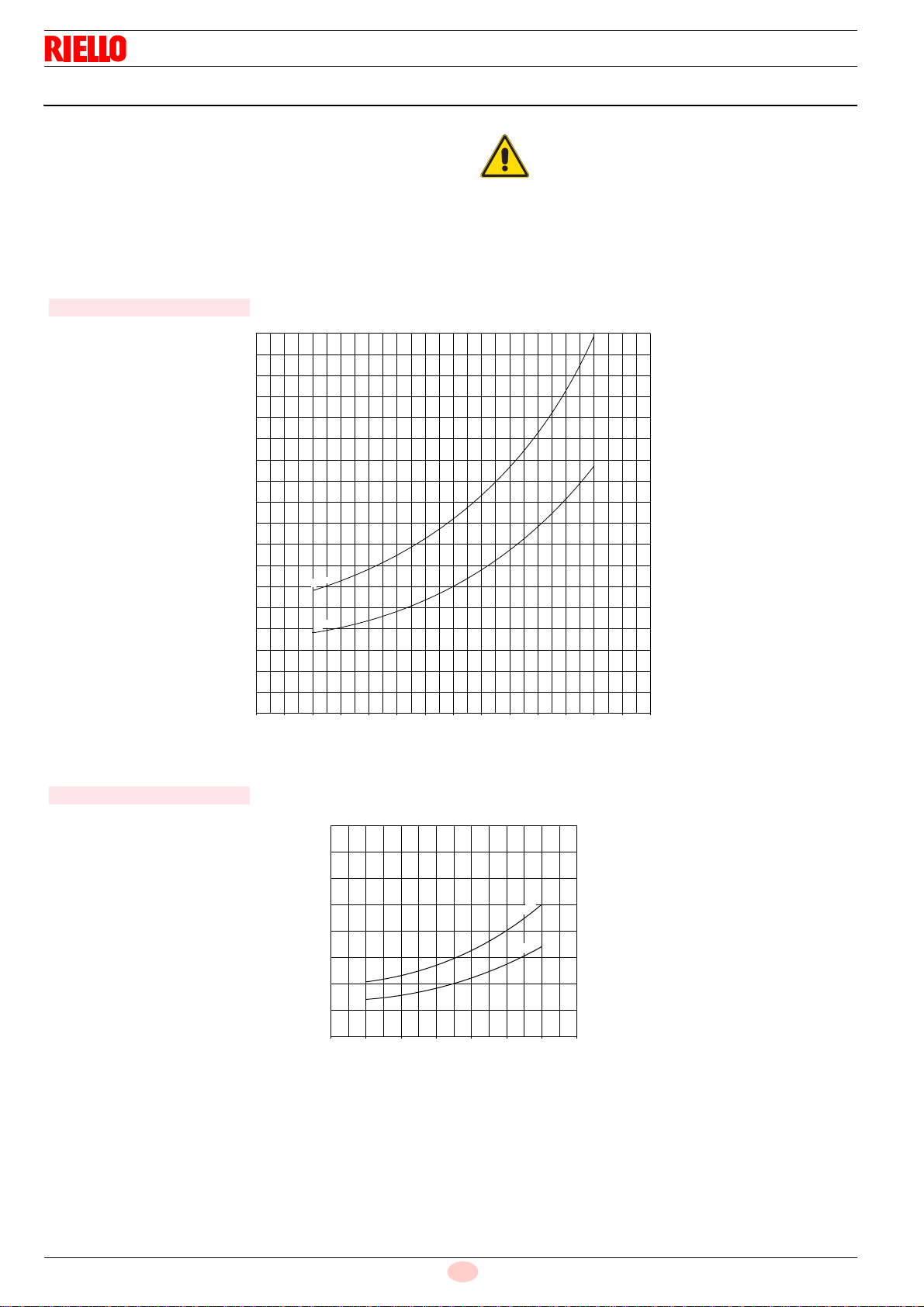

La pressione del gas in funzione della potenza massima svilup-
pata dal bruciatore è data dalle curve di Fig. 6.
Rappresenta la perdita di carico della testa di combustione.
Gas naturale G 20 - P.C.I. = 10 kWh/Nm3
Le curve sono state ricavate nelle seguenti condizioni:
• pressione misurata alla presa posta sul pressostato a valle
della farfalla gas;
• camera di combustione a 0 mbar;
• bruciatore funzionante a piena potenza.
La perdita di pressione della valvola a farfalla totalmente aperta
è riportata in Fig. 7.
ATTENZIONE
Aggiungere la pressione della camera di combu-
stione in mbar al valore della perdita testa di com-
bustione.
18000 19000 20000 21000 22000 23000 24000 25000 26000 27000 28000 29000
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
30000 31000 32000
G25
G20
Fig. 6
20133850
Perdite testa di combustione
p[mbar]
Potenza bruciatore - kW
18000 20000 22000 24000 26000 28000 30000 32000
5
10
15
20
25
30
35
40
G25
G20
Fig. 7
Perdite valvola a farfalla
20133896
p[mbar]
Potenza bruciatore - kW

13 20126147
I
Descrizione tecnica del bruciatore
4.12 Descrizione componenti bruciatore
1 Quadro elettrico
2 Cassa d’aria
3 Coperchio
4 Pressostato gas di massima
5 Regolatore portata gas
6 Flangia di attacco rampa gas
7 Fotocellula
8 Rampa gas bruciatore pilota
9 Servomotore gas
10 Servomotore aria
11 Flangia di attacco condotto aria
12 Pressostato aria
13 Visore fiamma
14 Testa di combustione
15 Flangia di attacco alla caldaia
16 Cerniera per apertura bruciatore
17 Leva di regolazione posizionamento testa
18 Bruciatore pilota
19 Display operatore
4.13 Materiale a corredo
Guarnizione per flangia rampa gas DN125 . . . . . . . . . . . . . N. 1
Viti M16x50 per fissare la flangia gas. . . . . . . . . . . . . . . . . . N. 8
Schermo termico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Viti M18x60 per fissare la flangia del bruciatore
alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 8
Rosetta D18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 8
Rosetta D16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 8
Istruzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Catalogo ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
4
5
6
8
9
12
15
17
1
2
3
7
10
13
14
16
18
11
19
Fig. 8
20132770
CAUTELA
L’apertura del bruciatore può essere effettuata sia
a destra che a sinistra senza vincoli dovuti al lato
di alimentazione del combustibile.
A bruciatore chiuso la cerniera può essere riposi-
zionata sul lato opposto.

20126147 14
I
Descrizione tecnica del bruciatore

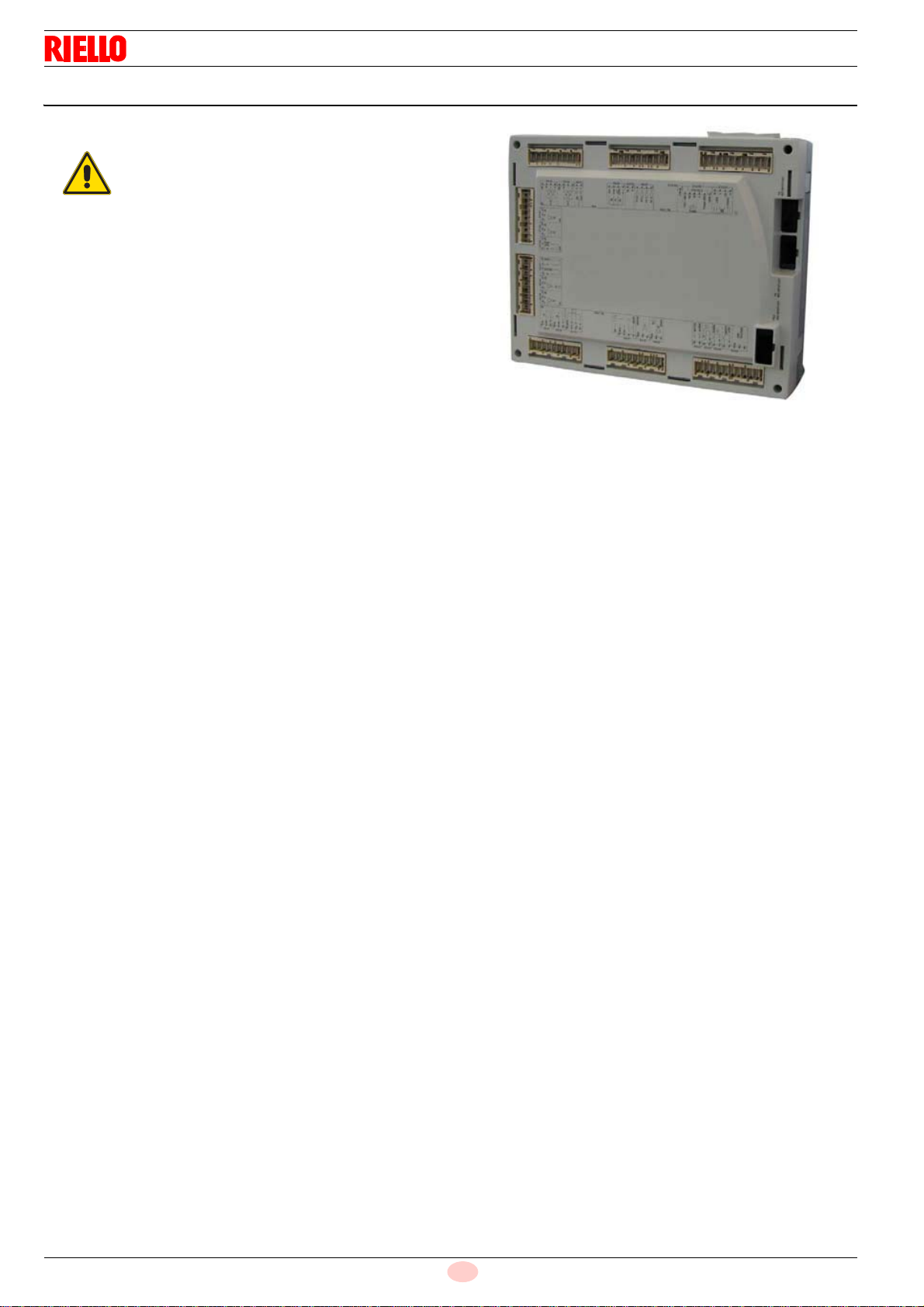

4.14 Apparecchiatura di controllo del rapporto aria/combustibile (LMV52...)
Note importanti
Tutti gli interventi (operazioni di montaggio, installazione e assi-
stenza, ecc.) devono essere realizzati da personale qualificato.
Prima di effettuare modifiche al cablaggio nella zona di colle-
gamento dell’apparecchiatura LMV5..., isolare completa-
mente l’impianto dall’alimentazione di rete (separazione
onnipolare). Verificare che l’impianto non sia in tensione e
che non possa essere inavvertitamente riavviato. In caso
contrario, sussistono rischi di folgorazione.
La protezione contro i rischi di folgorazione sull’apparecchia-
tura LMV5... e su tutti i componenti elettrici collegati si
ottiene mediante un corretto montaggio.
Prima di ogni intervento (operazioni di montaggio, installa-
zione e assistenza, ecc.), verificare che il cablaggio sia in
ordine e che i parametri siano correttamente impostati,
quindi effettuare i controlli di sicurezza.
Cadute e impatti possono influire negativamente sulle funzioni
di sicurezza. In tal caso, l’apparecchiatura non deve essere
messa in funzione, anche se non presenta danni evidenti.
In modalità di programmazione, il controllo della posizione
degli attuatori e del VSD (che controlla il dispositivo elettro-
nico di controllo del rapporto combustibile / aria) è diverso
dal controllo in modalità di funzionamento automatico.
Come per il funzionamento automatico, gli attuatori vengono
guidati insieme verso le posizioni richieste e, se un attuatore
non raggiunge la posizione desiderata, vengono effettuate
delle correzioni fino all’effettivo raggiungimento di quella
posizione. Tuttavia, diversamente da quanto avviene nel
funzionamento automatico, non esistono limiti di tempo a
queste azioni correttive. Gli altri attuatori mantengono le loro
posizioni fino a quando tutti gli attuatori hanno raggiunto la
corretta posizione. Questo è di fondamentale importanza per
l’impostazione del sistema di controllo del rapporto combu-
stibile/aria. Durante la programmazione delle curve del rap-
porto combustibile/aria, il tecnico preposto alla regolazione
dell’impianto deve costantemente monitorare la qualità del
processo di combustione (p.e. mediante un analizzatore di
fumi). Inoltre, se i livelli di combustione sono insoddisfacenti
o in presenza di situazioni pericolose, il tecnico di messa in
servizio deve essere pronto a intervenire di conseguenza
(p.e. spegnendo manualmente).
Per la sicurezza e l’affidabilità del sistema LMV5..., attenersi
anche alle seguenti istruzioni:
– evitare condizioni che possano favorire la formazione di con-
densa e di umidità. In caso contrario, prima di riaccendere,
verificare che l’apparecchiatura sia completamente e perfet-
tamente asciutta!
– Evitare l’accumulo di cariche elettrostatiche che, al contatto,
possono danneggiare i componenti elettronici dell’apparec-
chiatura.
Struttura meccanica
L’apparecchiatura LMV5... è un sistema di controllo dei bruciatori
basato su microprocessore e dotato di componenti per la regola-
zione e la supervisione di bruciatori ad aria soffiata di media e
grande capacità.
Nell’apparecchiatura di base del sistema LMV5... sono integrati i
seguenti componenti:
• Dispositivo di regolazione del bruciatore con sistema di con-
trollo della tenuta delle valvole gas
• Dispositivo elettronico di controllo del rapporto combustibile /
aria con un massimo di 6 attuatori
• Regolatore PID di temperatura/pressione (controllo di carico)
opzionale
• Modulo VSD opzionale Struttura meccanica
Note di installazione
• Verificare che il collegamenti elettrici, all’interno della caldaia
siano conformi alle normative di sicurezza nazionali e locali.
• Non confondere i conduttori in tensione e quelli neutri.
• Accertarsi che i passacavi dei cavi collegati siano conformi
agli standard applicabili (p.e. DIN EN 60730 e DIN EN 60 335).
• Verificare che i fili giuntati non possano venire a contatto con
i morsetti adiacenti. Utilizzare terminali adeguati.
• Disporre i cavi di accensione ad alta tensione separatamente,
alla maggiore distanza possibile dall’apparecchiatura e dagli
altri cavi.
• Il costruttore del bruciatore deve proteggere con terminali cie-
chi i morsetti AC 230 V non utilizzati (v. le sezioni Fornitori di
elementi accessori).
• Durante il cablaggio dell’unità, fare in modo che i cavi della
tensione di rete AC 230 V seguano un percorso separato da
quello dei cavi a bassissima tensione, per evitare rischi di fol-
gorazione.
ATTENZIONE
Per evitare infortuni, danni materiali o ambientali,
attenersi alle seguenti prescrizioni!
L’apparecchiatura LMV52... è un dispositivo di si-
curezza! Evitare di aprirla, modificarla o forzarne
il funzionamento. Riello S.p.A. non si assume al-
cuna responsabilità per eventuali danni dovuti a
interventi non autorizzati!
Rischio di esplosione!
Una configurazione errata può provocare sovrali-
mentazione di combustibile, con conseguenti ri-
schi di esplosione! Gli operatori devono essere
consapevoli che un'impostazione errata dell'ap-
parecchiatura di visualizzazione e funzionamento
AZL5… e delle posizioni degli attuatori del combu-
stibile e/o dell'aria può creare condizioni di perico-
lo durante il funzionamento del bruciatore.
Fig. 9
D9301

15 20126147
I
Descrizione tecnica del bruciatore
Collegamento elettrico del rilevatore fiamma
É importante che la trasmissione dei segnali sia praticamente
esente da disturbi e perdite:
• Separare sempre i cavi del rilevatore dagli altri cavi:
– La reattanza capacitiva della linea riduce la grandezza del
segnale di fiamma.
– Utilizzare un cavo a parte.
• Rispettare le lunghezze ammesse per i cavi.
Dati tecnici
Tab. F
Apparecchiatura
LMV52... Tensione di rete AC 230 V -15% / +10%
Frequenza di rete 50 / 60 Hz ±6%
Assorbimento di potenza < 30 W (normale)
Classe di sicurezza I, con componenti conformi a II e III secondo DIN EN 60730-1
Carico sui morsetti
di “Ingresso” Fusibile unità F1 (internamente) 6,3 AT
Fusibile primario di rete perm. (esternamente) Max. 16 AT
Sottotensione
• Spegnimento di sicurezza dalla posizione di
funzionamento a tensione di rete
• Riavviamento al rialzo della tensione di rete
< AC 186 V
> AC 188 V
Pompa olio / frizione magnetica (tensione no-
minale)
• Corrente nominale
• Fattore di potenza 2A cos> 0,4
Valvola di prova pressostato aria (tensione no-
minale)
• Corrente nominale
• Fattore di potenza 0.5A cos> 0,4
Carico sui morsetti
di “Uscita” Carico totale sui contatti: • Tensione di rete
• Corrente di ingresso totale dell’unità
(circuito di sicurezza)
carico sui contatti dovuto a:
- Contattore motore ventilatore
- Trasformatore di accensione
- Valvola
- Pompa olio / frizione magnetica
AC 230 V -15 % / +10 %
Max. 5 A
Carico su un contatto semplice:
Contattore motore ventilatore (tensione nomi-
nale)
• Corrente nominale
• Fattore di potenza 1A cos> 0,4
Uscita allarmi (tensione nominale)
• Corrente nominale
• Fattore di potenza 1A cos> 0,4
Trasformatore di accensione (tensione nomi-
nale)
• Corrente nominale
• Fattore di potenza 2A cos> 0,2
Valvola gas combustibile (tensione nominale)
• Corrente nominale
• Fattore di potenza 2A cos> 0,4
Olio valvola combustibile (tensione nominale)
• Corrente nominale
• Fattore di potenza 1A cos> 0.4
Lunghezza cavi Linea principale Max. 100 m (100 pF/m)
Condizioni
ambientali Funzionamento Condizioni climatiche
Condizioni meccaniche
Campo di temperatura
Umidità
DIN EN 60721-3-3
Classe 3K3
Classe 3M3
-20...+60 °C
< 95% UR

20126147 16
I
Installazione
5.1 Note sulla sicurezza per l’installazione
Dopo avere effettuato un’accurata pulizia tutt’intorno all’area de-
stinata all’installazione del bruciatore ed avere provveduto ad
una corretta illuminazione dell’ambiente, procedere con le opera-
zioni di installazione.
5.2 Movimentazione
L’imballo del bruciatore è comprensivo di pedana in legno, è pos-
sibile quindi movimentare il bruciatore, quando è ancora imballa-
to, con carrello transpallet o carrello elevatore a forche.
5.3 Controlli preliminari
Controllo della fornitura
Controllo delle caratteristiche del bruciatore
Controllare la targhetta di identificazione del bruciatore, nella
quale sono riportati:
il modello (A)(Fig. 10) ed il tipo del bruciatore (B);
l’anno di costruzione criptografato (C);
i dati di alimentazione elettrica e il grado di protezione (D);
i tipi di gas di utilizzo e le relative pressioni di alimentazione
(E);
i dati di potenza minima e massima possibili del bruciatore
(F) (vedere Campo di lavoro)
Attenzione. La potenza del bruciatore deve rientrare nel
campo di lavoro della caldaia.
5 Installazione
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono assolutamente essere ese-
guite con rete elettrica staccata.
ATTENZIONE
L’installazione del bruciatore deve essere effet-
tuata da personale abilitato, secondo quanto ri-
portato nel presente manuale ed in conformità alle
norme e disposizioni di legge vigenti.
PERICOLO
L’aria comburente presente in caldaia deve esse-
re priva di miscele pericolose (es: cloruro, fluoru-
ro, alogeno); se presenti, si raccomanda di
effettuare ancora più frequentemente pulizia e
manutenzione.
ATTENZIONE
Le operazioni di movimentazione del bruciatore
possono essere molto pericolose se non effettua-
te con la massima attenzione: allontanare i non
addetti; verificare l’integrità e l’idoneità dei mezzi
a disposizione.
Ci si deve accertare inoltre che la zona in cui si
agisce, sia sgombra e che vi sia uno spazio di
fuga sufficiente, cioè, una zona libera e sicura, in
cui potersi spostare rapidamente qualora il brucia-
tore cadesse.
Durante la movimentazione tenere il carico a non
più di 20-25 cm da terra.
Dopo avere posizionato il bruciatore nelle vicinan-
ze dell’installazione, smaltire correttamente tutti i
residui dell’imballo differenziando le vari tipologie
di materiali.
CAUTELA
Prima di procedere con le operazioni di installa-
zione, effettuare un’accurata pulizia tutt’intorno
all’area destinata all’installazione del bruciatore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. In caso di dubbio non
utilizzare il bruciatore e rivolgersi al fornitore.
Gli elementi dell’imballaggio (gabbia di legno o
scatola di cartone, chiodi, graffe, sacchetti di pla-
stica ecc.) non devono essere abbandonati in
quanto potenziali fonti di pericolo ed inquinamen-
to, ma vanno raccolti e depositati in luogo predi-
sposto allo scopo.
ATTENZIONE
La manomissione, l’asportazione, la mancanza
della targhetta del bruciatore o quant’altro non
permettono la sicura identificazione del bruciatore
e rendono difficoltosa qualsiasi operazione di in-
stallazione e manutenzione.
Fig. 10
I - 37045 Legnago (VR)
RIELLO S.p.A.
ABC
D
E
F
S9455

17 20126147
I
Installazione
5.4 Posizione di funzionamento
5.5 Punti di sollevamento
ATTENZIONE
Il bruciatore è predisposto esclusivamente
per il funzionamento nella posizione
1(Fig. 11).
L’installazione 1è da preferire in quanto è
l’unica che consente la manutenzione come
descritto di seguito in questo manuale.
PERICOLO
Ogni altro posizionamento è da ritenersi com-
promissorio per il buon funzionamento
dell’apparecchio.
L’installazione 5è vietata per motivi di sicu-
rezza.
Fig. 11
2 3 4 51
20113640
Predisporre un adeguato sistema di sollevamento
agganciandosi agli anelli indicati in Fig. 12.
Fig. 12
20133536

20126147 18
I
Installazione

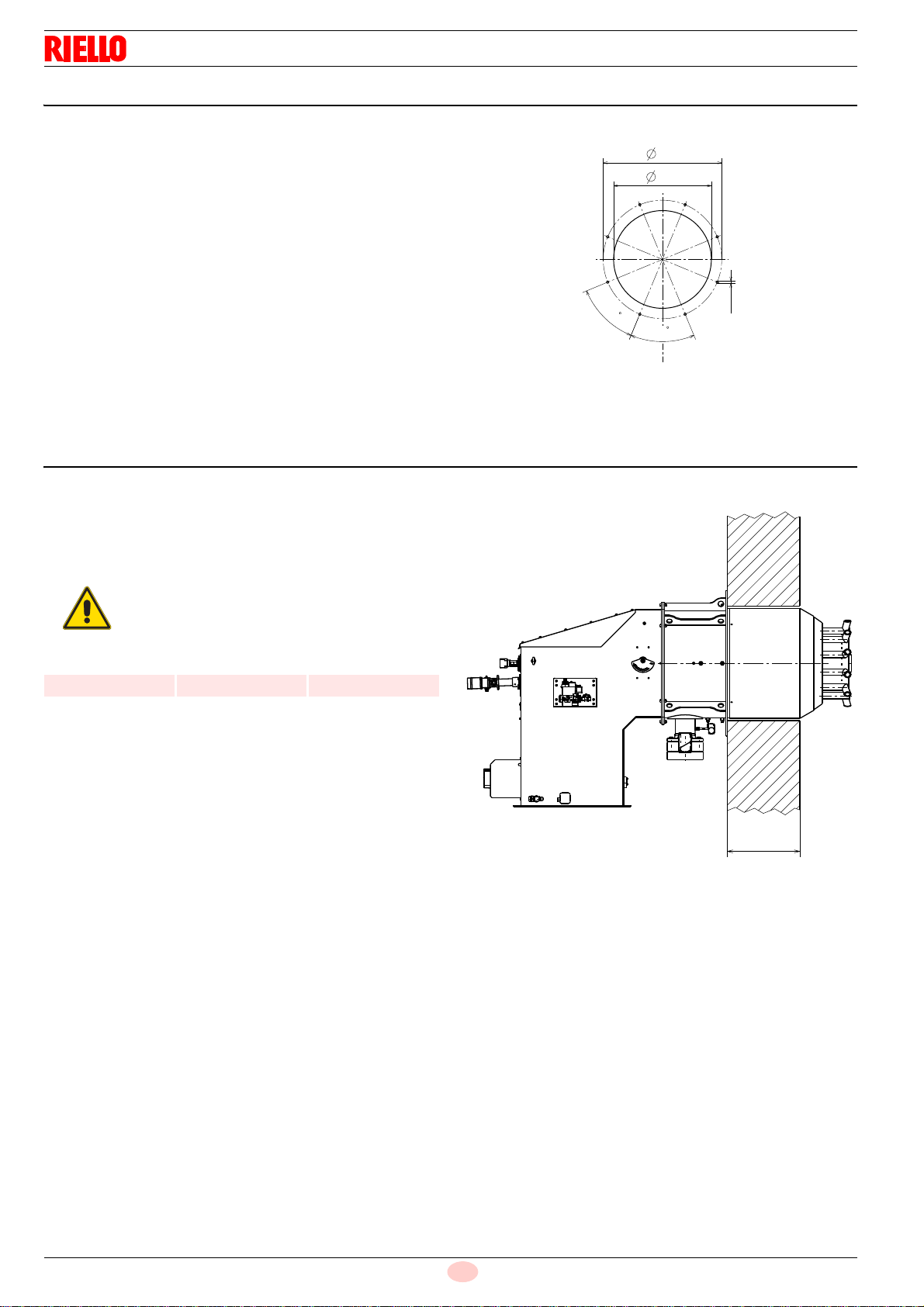

5.6 Predisposizione della caldaia
5.6.1 Foratura della piastra caldaia
Forare la piastra di chiusura della camera di combustione come
in Fig. 13. La posizione dei fori filettati può essere tracciata utiliz-
zando lo schermo termico a corredo del bruciatore.
5.6.2 Lunghezza boccaglio
La lunghezza del boccaglio va scelta secondo le indicazioni del
costruttore della caldaia e, in ogni caso, deve essere maggiore
dello spessore della porta della caldaia, completa di refrattario.
Per le caldaie con giro dei fumi anteriore, o con camera ad inver-
sione di fiamma, eseguire una protezione in materiale refrattario
tale da consentire al boccaglio di essere estratto.
Per le caldaie con il frontale raffreddato ad acqua non è necessa-
rio un rivestimento refrattario, se non vi è espressa richiesta del
costruttore della caldaia.
5.7 Fissaggio alla caldaia
La Fig. 14 indica come effettuare l’applicazione del bruciatore ad
una caldaia dotata di frontone non raffreddato.
Si consiglia di non realizzare una sporgenza della testa superiore
a 200 mm. In ogni caso la parete in refrattario non deve estender-
si oltre la fine della testa di combustione del bruciatore.
Tab. G
Fig. 13
800
45
45
= =
18M
970
20132728
ATTENZIONE
La tenuta bruciatore-caldaia deve essere er-
metica.
Modello MIN. (mm) MAX. (mm)
DB 30 SE 307 507
507
Fig. 14
REFRATTARIO
20132753
