ND-GWII1122
Câble à composantes pour Nintendo Wii MC
Video
Le panneau ci-dessus des prises du téléviseur a également deux jeux de prises vidéo à
composantes, mais le jeu de prises de la partie inférieure (étiqueté 1) a une prise vidéo qui est à la
fois verte et jaune. Cette prise peut être utilisée comme la prise vidéo à composantes verte ou
comme la prise vidéo composite jaune. Ces prises peuvent être utilisées pour connecter le câble.
Le panneau ci-dessus des prises du téléviseur a un jeu de prises vidéo à composantes. La prise
Y/Video est la même que la prise vidéo à composantes Ydans laquelle se branche le connecteur
vidéo vert. Si un périphérique est connecté à cette prise et aux prises audio Get D(L et R) sur la
droite, il sera nécessaire de débrancher le périphérique pour connecter ce câble à ces prises.
Pour connecter le câble :
1Brancher le connecteur de sortie AV analogique du câble dans la prise AV Multi Out au dos
de la manette Wii.
2Brancher les connecteurs vidéo du câble sur les prises vidéo à composantes du téléviseur.
Veiller à brancher le connecteur vidéo rouge dans la prise PR rouge et non dans la prise
audio rouge R.
3
Brancher les connecteurs audio du câble dans les prises audio Get D(L et R) du téléviseur.
Veiller à brancher le connecteur audio rouge dans la prise audio rouge Ret non dans la prise PR rouge.
Distribué par Best Buy Purchasing, LLC, 7601 Penn Avenue South, Richeld, Minnesota 55423-3645, É.-U.
© 2011 BBY Solutions, Inc.
Tous droits réservés. ROCKETFISH est une marque de commerce de BBY Solutions Inc., déposée dans certains pays. Tous les autres produits
et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
GUIDE D’INSTALLATION RAPIDE
Les trois connecteurs vidéo (rouge, bleu et vert)
sont réunis par une attache étiquetée « Video »
et se branchent sur les prises vidéo à composantes
du téléviseur.
Les deux connecteurs audio (rouge et blanc)
sont réunis par une attache étiquetée « Audio »
et se branchent sur les prises audio du téléviseur.
Audio
Audio
Video
Les prises
des téléviseurs les plus récents ont un codage de couleur pour correspondre aux couleurs du câble.
Si les prises du téléviseur utilisé n'ont pas de codage de couleur, elles ont probablement des étiquettes.
Prises vidéo :
• PR correspond au connecteur vidéo rouge
.
• PBcorrespond au connecteur vidéo bleu.
• Y correspond au connecteur vidéo vert.
Prises audio :
• R correspond au connecteur audio rouge.
• L correspond au connecteur audio blanc.
Conseil
Le panneau de prises du téléviseur dispose de deux jeux de prises vidéo à composantes et chaque jeu a
ses propres prises audio. Veiller à brancher les connecteurs du câble dans les jeux de prises audio et
vidéo correspondants. Si les connecteurs vidéo sont branchés sur un jeu de prises (dans cet exemple,
1) et les connecteurs audio sur l'autre jeu de prises (dans cet exemple, 2), il se peut que l'audio ne soit pas
audible.
Audio Video
ANT/CABLE IN ETHERNET
COMPONENT/ AV-IN
SPDIF
Y/Video L R
Audio
Video

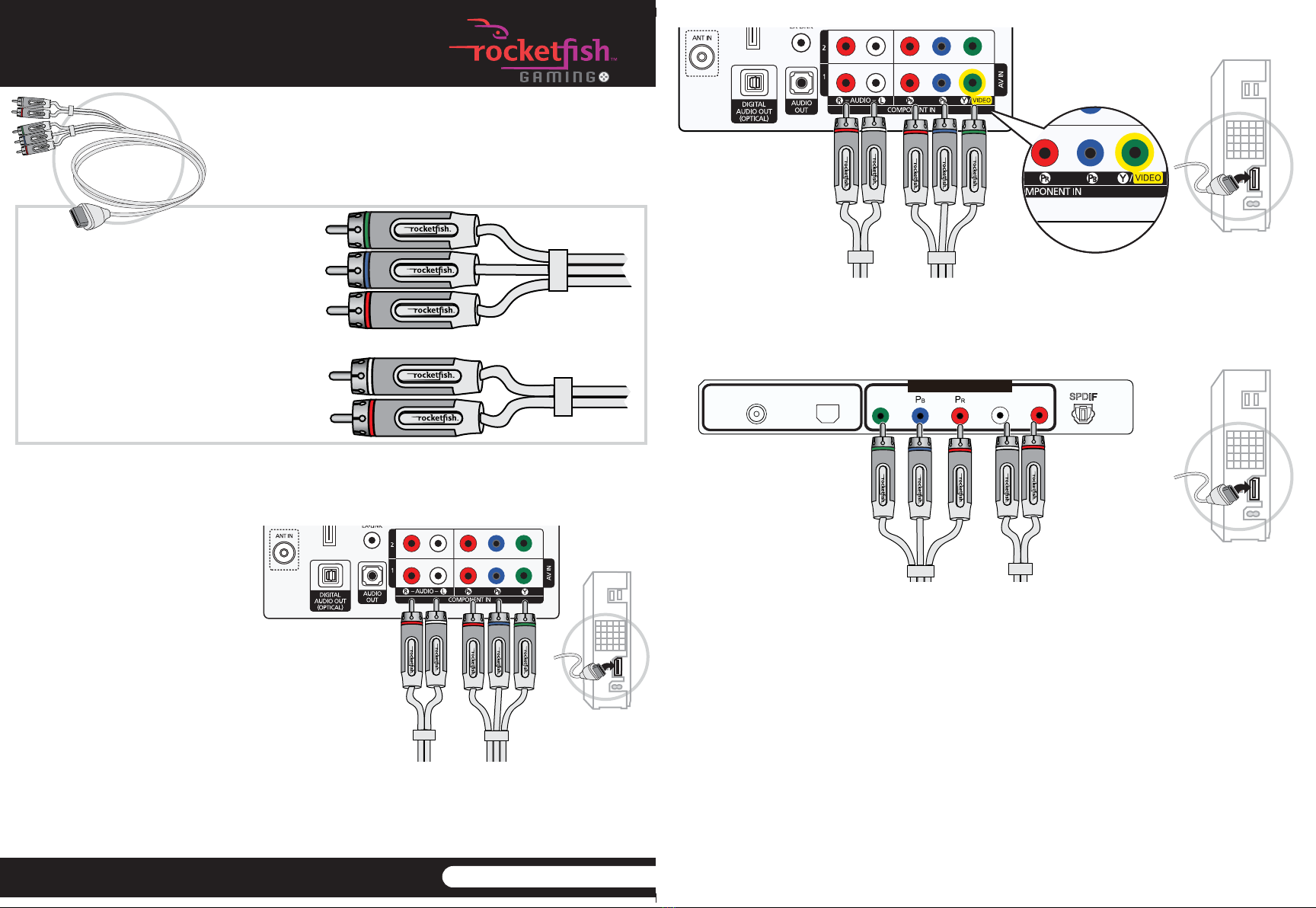

Exemples de panneaux de prises de téléviseur
FRANÇAIS 11-1094
Se branche
sur la Wii
Se branche
sur la Wii
Se branche
sur la Wii
Le câble fourni avec la manette Wii peut avoir un connecteur vidéo jaune.
Ce type de câble permet de connecter la vidéo à l'aide de la vidéo composite.
Ce nouveau câble dispose de trois connecteurs vidéo (rouge, vert et bleu).
Ce type de câble permet de connecter la vidéo à l'aide de la vidéo à composantes.
La vidéo à composantes permet d'obtenir une vidéo de meilleure qualité que
la vidéo composite.
