Rocket Fish RF-TVMP20 Quick start guide

RF-TVMP20
Support de montage mural
pour téléviseur
Guide de montage
Informations sur la sécurité et spécifications....................2
Outils nécessaires ........................................................................2
Contenu de l’emballage : éléments......................................3
Contenu de l’emballage : fixations........................................4
Instructions d’installation.........................................................5
Avant l’utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
Pour les installations sur
montant en bois ou mur en
béton
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 1 Wednesday, July 10, 2013 6:36 AM

2Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
Informations sur la sécurité et spécifications
INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES – CONSERVER CES
INSTRUCTIONS
ATTENTION : Ne pas utiliser ce produit
pour un usage qui ne soit explicitement
spécifié par Rocketfish.
Une installation inappropriée peut être
source de dégâts matériels ou de blessures. Si ces
instructions ne sont pas comprises ou en cas de doutes sur
la sécurité de l’installation, contacter le Service à la
clientèle ou un installateur professionnel. Rocketfish n’est
pas responsable de dégâts ou de blessures résultants
d’une installation ou d’une utilisation incorrecte.
Le matériel inclus est conçu pour une installation sur des
murs verticaux sur des structures de montants en bois ou
de béton. Un mur à montants en bois est définie comme
étant constitué de montants en bois d'un minimum de 2 x
4 (largeur de 2 po et profondeur de 4 po) avec une cloison
sèche d'un maximum de 5/8 po. Le matériel inclus n'est pas conçu pour une installation sur des montants en
métal ou des murs en parpaing. En cas d'incertitude sur la construction du mur, veuillez consulter un installateur
professionnel ou un installateur qualifié pour de l'assistance. Pour une installation en toute sécurité, le mur sur
lequel l'installation sera faite doit supporter quatre fois le poids de la charge totale. Dans le cas contraire, il est
nécessaire de renforcer la surface pour satisfaire cette norme. L'installateur est responsable de vérifier que la
structure des murs et le matériel utilisé dans la méthode d'installation supportera en toute sécurité la charge
totale.
Le poids du téléviseur ne doit pas dépasser 20 lb (9,1 kg). Rocketfish recommande que le mur doit pouvoir
supporter cinq fois le poids du téléviseur et le système de montage mural inclus, ou environ 125 lb. (57 kg).
Ce produit contient des petites pièces qui peuvent présenter des risques d’étouffement si elles sont avalées.
Ranger ces pièces hors de la portée des jeunes enfants!
Outils nécessaires
Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour téléviseur :
Poids maximal du téléviseur : 20 lb (9,1 kg)
Hauteur minimal du téléviseur : 7 lb (3,2
kg)
Taille maximale de l’écran du téléviseur :
32 po en diagonal
Dimensions hors-tout (L × H ) :
2,9 x 7,2 po (7,3 x 18,3 cm)
Poids du montage mural : 5 lb (2,27 kg)
Nous sommes à votre disposition
www.rocketfishproducts.com
Pour le service à la clientèle, appelez le :
1-800-620-2790 (États-Unis et Canada) ou le
01-800-926-3010 (au Mexique)
Détecteur de
montants bord à
bord
Crayon
Niveau
Tournevis cruciforme
Clé à douille avec
douille de 1/2 po (13
mm) ou clé à molette
Mètre à ruban
Perceuse
Mèche à bois pour perceuse
de 7/32 po (5,5 mm) pour
mur à montants en bois
OU
Mèche à béton pour
perceuse de 3/8 po (9,5 mm)
[uniquement pour le béton]
Marteau
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 2 Wednesday, July 10, 2013 6:36 AM

3
Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur

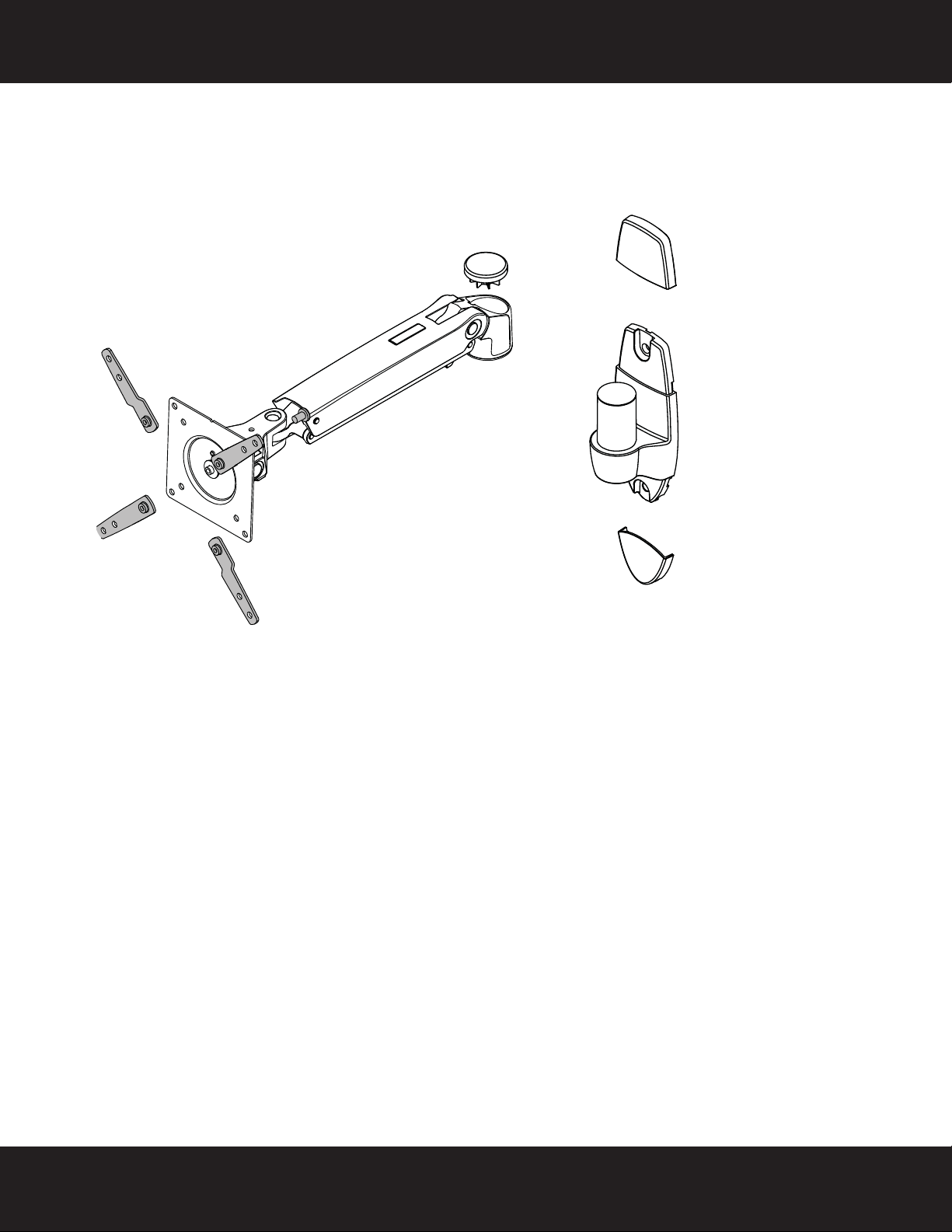

Contenu de l’emballage : éléments
Vérifier d’avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur :
CAdaptateur (4)
BBras de montage (1) APlaque murale (1)
DCouvercle supérieur (1)
ECouvercle inférieur (1)
FCapuchon fileté (1)
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 3 Wednesday, July 10, 2013 6:36 AM

4Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur

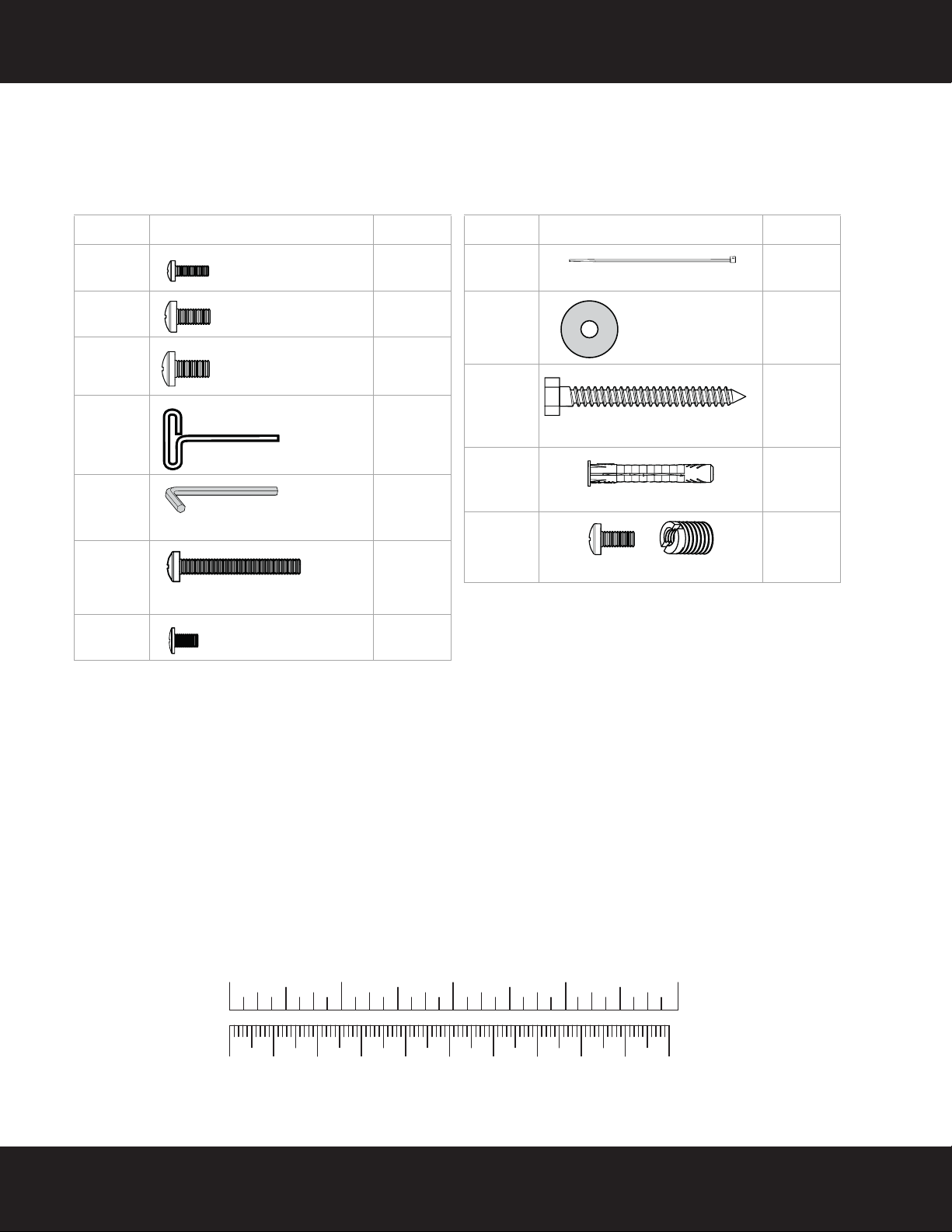

Contenu de l’emballage : fixations
Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies :
Sachet contenant la visserie pour le téléviseur
Étiquette Fixations Qté
M-A 4
M-B 4
M-C 4
P-A 1
P-B 1
P-C 1
P-D 4
Vis M4 × 12 mm
Vis M5 × 12 mm
Vis M6 × 12 mm
Clé hexagonale de 4 mm
Clé hexagonale de 2,5 mm
Vis M6 x 60 mm
Vis M5 × 7 mm
Étiquette Fixations Qté
P-E 2
P-F 1
W-A 2
W-B 2
M8M5KIT 4
Attache
Laveuse
Tire-fond de 5/16 po × 2 3/4 po
Chevilles à béton
Trousse pour adaptateur
10 20 30 40 50 60 70 80 90 100mm
1234in
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 4 Wednesday, July 10, 2013 6:36 AM

5
Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
Instructions d’installation

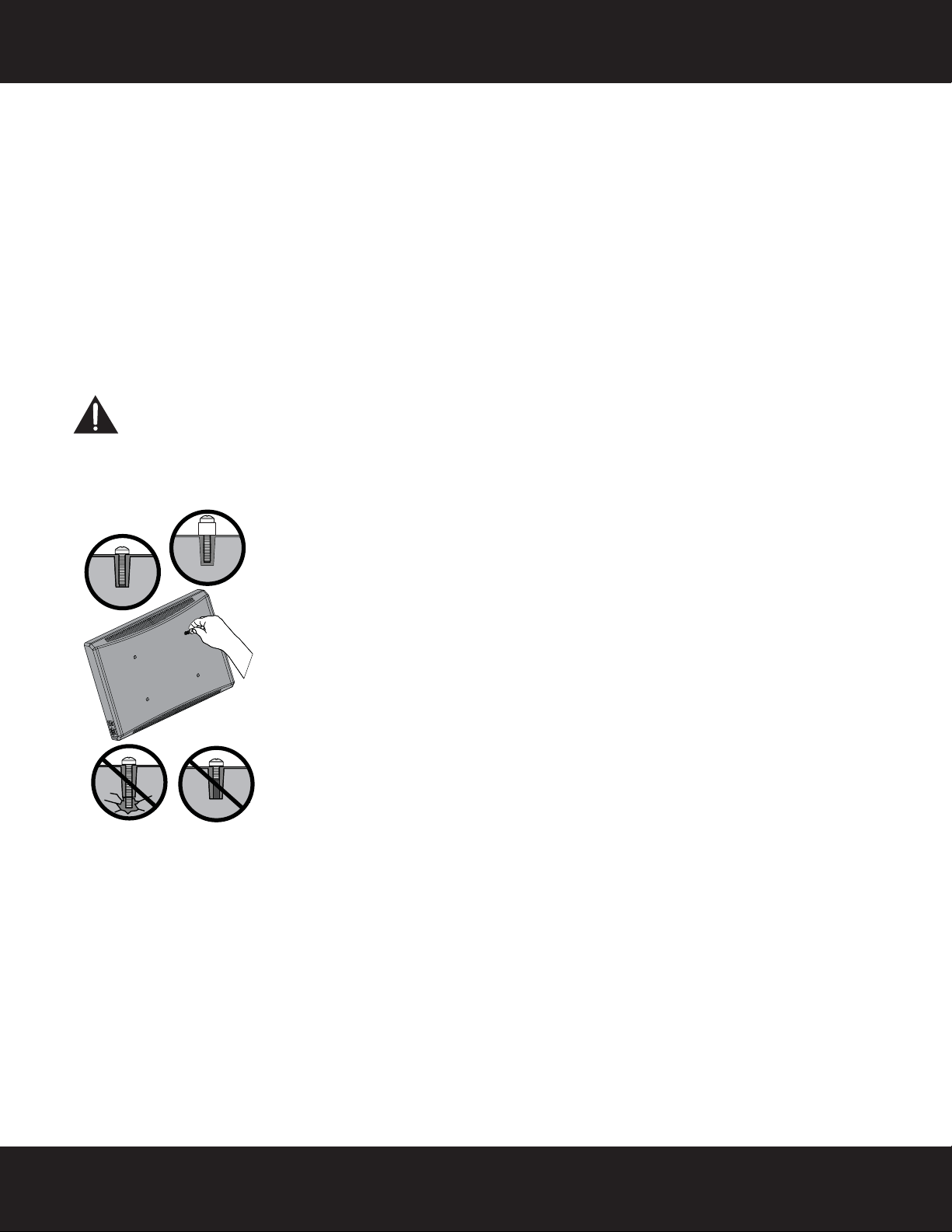

ÉTAPE 1 : sélectionner les vis
1Sélectionner les vis pour le téléviseur. Un nombre limité de téléviseurs sont fournis avec le matériel de
montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les trous
au dos du téléviseur). Si le diamètre des vis de montage que le téléviseur requiert est inconnu, tester
diverses tailles en insérant les vis à la main. Sélectionner l’un des types de vis suivants :
REMARQUE : Pour les téléviseurs Samsung avec les trous de montage de taille M8, utiliser le matériel inclus dans la
trousse pour adaptateur. Suivre les instructions imprimées sur la poche contenant la trousse pour adaptateur pour
installer le matériel.
ATTENTION : Pour éviter des blessures potentielles ou des dégâts matériels, vérifier que le filetage est
suffisant pour fixer les supports au téléviseur. Arrêter dès qu’une résistance se fait sentir et contacter le
service à la clientèle. L’utilisation d’une visserie trop longue pourrait endommager le téléviseur.
Cependant, l’utilisation d’une vis trop courte pourrait provoquer la chute de l’appareil du montage
mural.
2Retirer les vis.
Vis M4 × 12 mm (M-A)
Vis M5 × 12 mm (M-B)
Vis M6 × 12 mm (M-C)
La vis est
trop longue
La vis est de
taille correcte
La vis est
trop courte
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 5 Wednesday, July 10, 2013 6:36 AM

6Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur

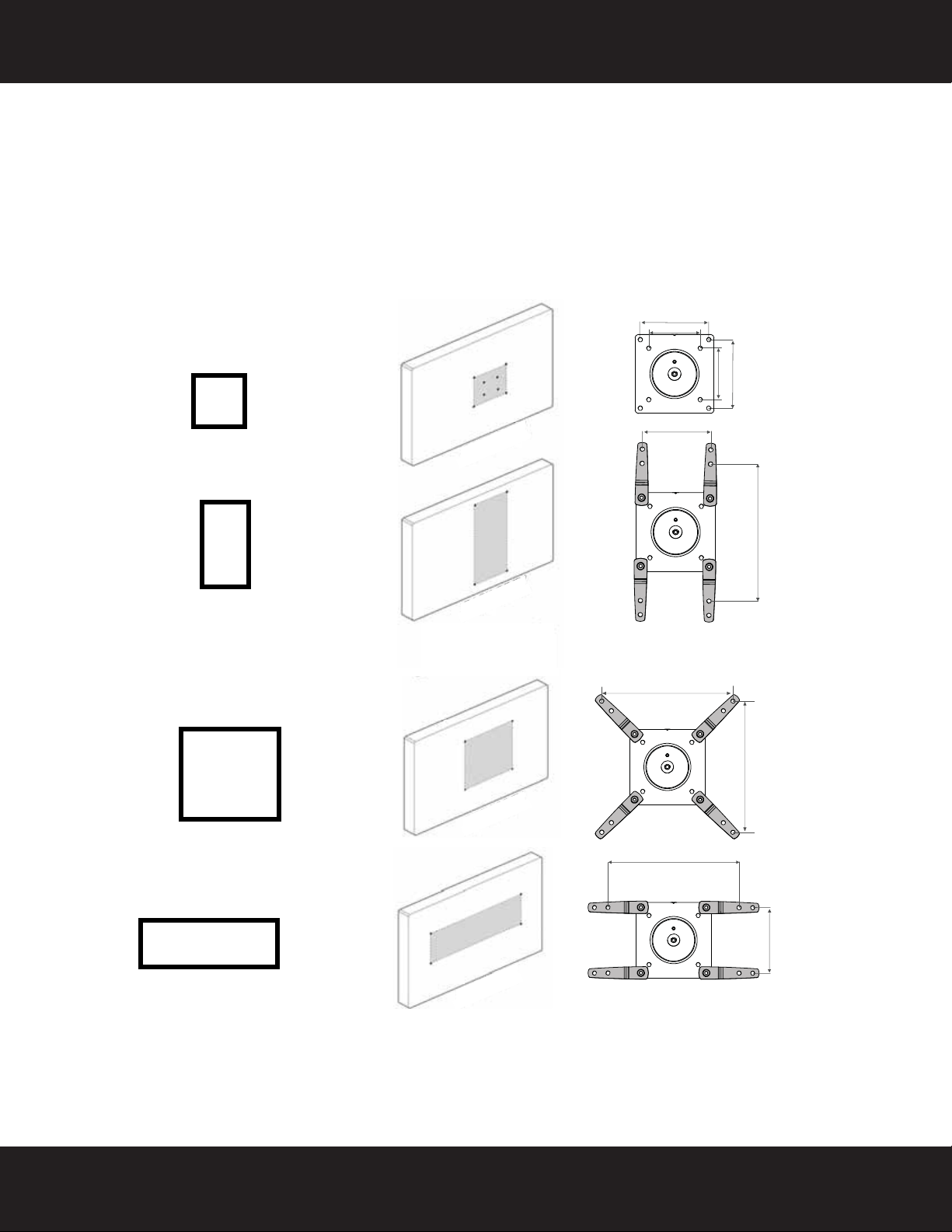

ÉTAPE 2 : déterminer la configuration de montage
1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin d'éviter les rayures et les
dégâts matériels.
2Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d’informations, se reporter à la documentation
livrée avec le téléviseur.
3Maintenir temporairement la surface plane du bras de montage (B) contre le dos du téléviseur.
4Identifier le type de configuration du montage en déterminant si le bras de montage (B) s'aligne avec les
trous de vis au dos du téléviseur ou s'il sera nécessaire d'installer les adaptateurs (C).
5Enlever le bras de montage.
Pour les configurations de montage de 75 x 75 mm ou 100 x 100 mm, voir « ÉTAPE 3 : Option 1 : Fixation du bras
de montage sans les adaptateurs » à la page 7.
- OU -
Pour une configuration de 100 x 200 mm, 200 x 200 mm ou 200 x 100 mm, voir « ÉTAPE 3 : Option 2 : Fixation des
adaptateurs au bras de montage » à la page 8.
200mm (7-7/8”)
200mm (7-7/8”)
100mm (3-15/16”)
200mm (7-7/8”)
100mm (3-15/16”)
75mm (2-15/16”)
100mm (3-15/16”)
75mm (2-15/16”)
100mm (3-15/16”)
200mm (7-7/8”)
75 x 75 mm
100 x 100 mm
100 x 200 mm
200 x 200 mm
200 x 100 mm
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 6 Wednesday, July 10, 2013 6:36 AM

7
Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
ÉTAPE 3 : Option 1 : Fixation du bras de montage sans les adaptateurs
1Aligner le bras de montage (B) avec les trous de vis au dos du téléviseur.
2Installer les vis (M-A, M-B ou M-C) fermement dans les quatre trous au dos du téléviseur. Ne pas serrer
excessivement.
Remarque : Le bras de montage (B) doit être de niveau au dos du téléviseur. Passez à l'étape 4 pour déterminer
l'emplacement du montage mural.
Sont également nécessaires :
75 x 75mm
100 x 100mm
100mm (3-15/16”)
75mm (2-15/16”)
100mm (3-15/16”)
75mm (2-15/16”)
OR
M-A
B
OR
M-B M-C
TV
M-A (4) M-B (4)
Tournevis cruciforme
OU
OU
Vis
M-C (4) Niveau
BBras de montage
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 7 Wednesday, July 10, 2013 6:36 AM

8Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
ÉTAPE 3 : Option 2 : Fixation des adaptateurs au bras de montage
1Installer les quatre adaptateurs (C) sur le bras de montage (B) à l'aide des quatre vis M5 x 7 mm (P-D). Ne pas
serrer excessivement.
2Régler les adaptateurs (C) pour ajuster la configuration du téléviseur, telle que déterminée à l'étape 2.
Sont également nécessaires :
B
P-D
C
100 x 200 mm 200 x 200 mm 200 x 100 mm
P-D (4) Tournevis cruciforme
C Adaptateurs (4)
BBras de montage
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 8 Wednesday, July 10, 2013 6:36 AM

9
Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
ÉTAPE 3 : Option 2 : Fixation du bras de montage avec les adaptateurs
3Aligner les adaptateurs (C) avec les trous de vis au dos du téléviseur.
4Installer les vis déterminées à l'étape 1 (M-A, M-B, ou M-C) fermement dans les quatre trous au dos du
téléviseur. Ne pas serrer excessivement.
5Passez à l'étape 4 pour déterminer l'emplacement du montage mural.
Remarque : Le bras de montage (B) doit être de niveau au dos du téléviseur.
Sont également nécessaires :
OR
M-A
B
OR
M-B M-C
C
TV
Tournevis cruciforme
Niveau
CAdaptateurs (4)
BBras de montage
M-A (4) M-B (4)
OU
OU
Vis
M-C (4)
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 9 Wednesday, July 10, 2013 6:36 AM

10 Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur

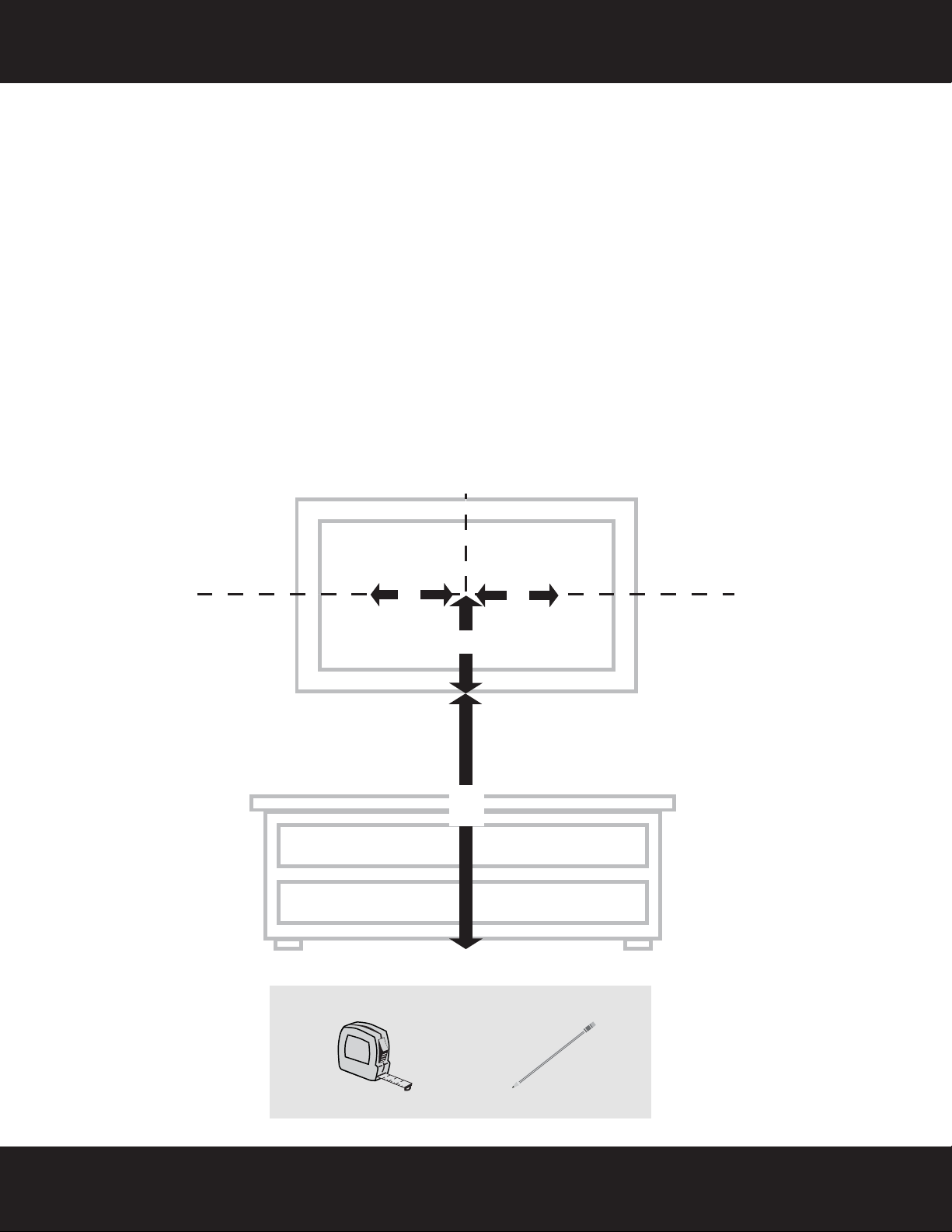

ÉTAPE 4 : déterminer l’emplacement du montage mural
Remarque :
• Pour de plus amples informations sur comment déterminer où percer les trous, consulter notre height-finder
(Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder
• Le téléviseur doit être suffisamment haut afin que les yeux soient de niveau avec le centre de l'écran.
Généralement, 40 à 60 pouces du sol.
Si le téléviseur est fixé le plus près au mur et que le bras de montage est horizontal, le centre du téléviseur sera
de 13 po vers la gauche ou vers la droite du centre de la plaque murale (A). Avant de percer les trous dans le
mur :
1Mesurer la distance de la partie inférieure du téléviseur jusqu’au centre (la moitié de la hauteur du
téléviseur). C’est la mesure a.
2Mesurer la distance à partir du sol jusqu’à l’emplacement souhaité de la partie inférieure du téléviseur sur le
mur quand le bras de montage est horizontal. Ne pas oublier que ce support pour téléviseur a un
déplacement de 13 po dans toutes les directions à partir du centre de la plaque murale. Le téléviseur devra
être placé de telle façon à ne pas toucher les meubles ou au-dessus des appareils qui se trouvent sur le
meuble (tel qu’un lecteur Blu-ray ou un récepteur câble). C'est la mesure B.
3Additionner a+ b. La mesure représente la hauteur souhaitée pour l’emplacement du centre du téléviseur.
4Mesurer 13 po vers la gauche OU vers la droite de l'emplacement de la mesure a+ b. Ceci sera
l'emplacement désiré pour le centre de la plaque murale. C'est la mesure c.
5Utiliser un crayon pour repérer ce point sur le mur.
Sont également nécessaires :
a
b
cc
13” 13”
a
b
Mètre à ruban Crayon
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 10 Wednesday, July 10, 2013 6:36 AM

11
Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur

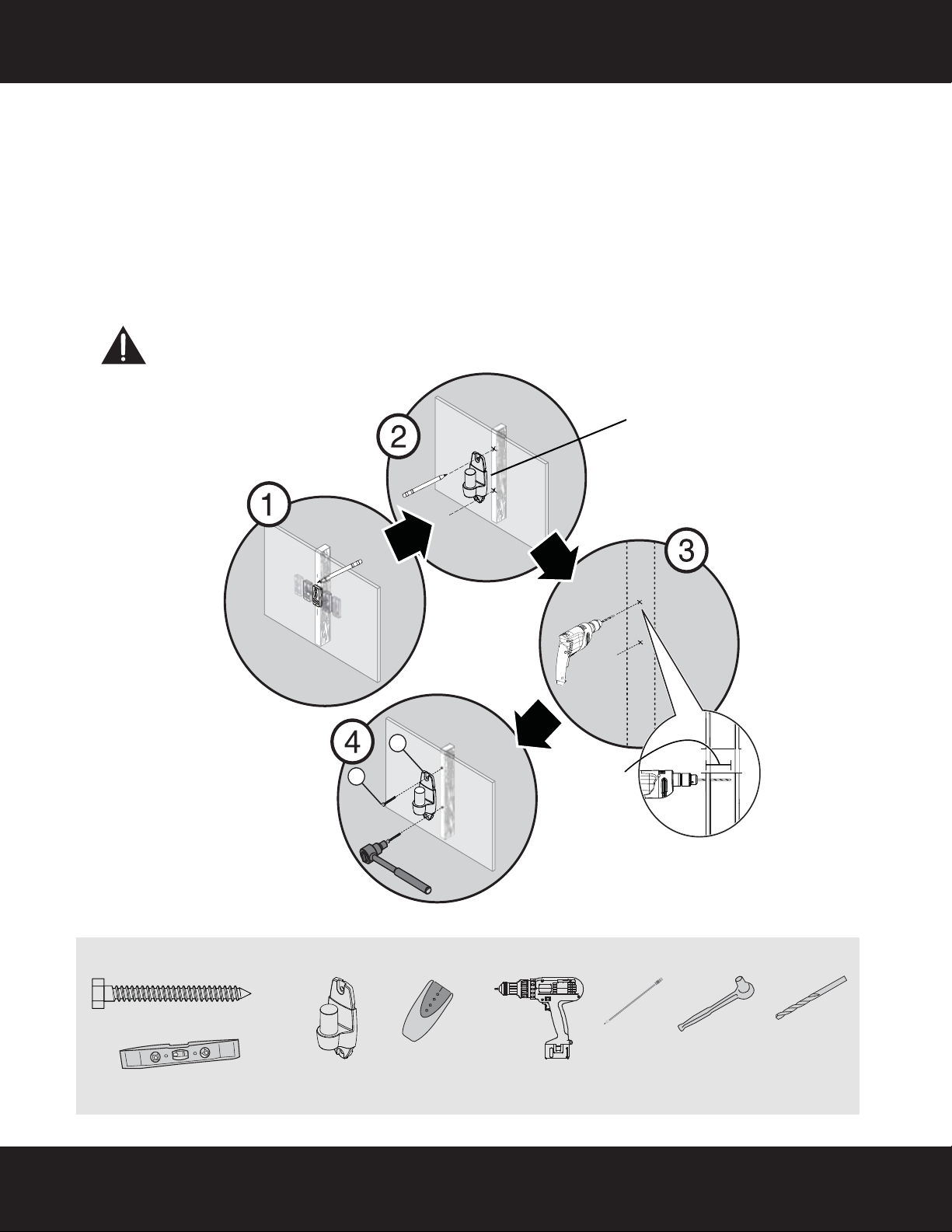

ÉTAPE 5 : Option 1 : Installation sur un mur à montants en bois
Remarque : L’épaisseur du panneau de revêtement ou du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16
mm).
1Repérer le montant. Localiser la partie centrale du montant avec un détecteur de montants bord à bord.
2Aligner la plaque murale (A) à la hauteur déterminée à l’étape précédente et vérifier qu’elle soit de niveau.
Utiliser un crayon pour repérer les emplacements des trous pour tire-fonds (2) sur les centres des montants.
Enlever la plaque murale.
3Pré-percer les trous à une profondeur de 2-3/4 po (70 mm) à l’aide d’une mèche pour perceuse d’un
diamètre de 7/32 po (5,5 mm).
4Aligner la plaque murale (A) avec les trous pré-percés, insérer les tire-fonds (W-A) dans les trous de la plaque
murale, puis serrer les tire-fonds jusqu’à ce qu’ils soient totalement contre la plaque murale.
ATTENTION : Éviter les blessures potentielles ou les dégâts matériels!
NE PAS trop serrer les tire-fonds (W-A).
Sont également nécessaires :
A
W-A
Repère du centre fait au crayon
à l’étape 1.
2-3/4 po
(70 mm)
Détecteur de
montants bord
à bord
W-A (2) Crayon
Perceuse
Foret à bois
de 7/32 po
Clé à douille
de 1/2 po
Niveau APlaque
murale
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 11 Wednesday, July 10, 2013 6:36 AM

12 Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
ÉTAPE 5 : Option 2 : Montage sur un mur en béton
1Aligner la plaque murale (A) à la hauteur déterminée à l’étape précédente et vérifier qu’elle soit de niveau.
Utiliser un crayon pour repérer les emplacements des trous pour tire-fonds (2). Enlever la plaque murale.
2Pré-percer les trous à une profondeur de 2-3/4 po (70 mm) à l’aide d’une mèche pour perceuse d’un
diamètre de 3/8 po (10 mm).
3Insérer les chevilles murales à béton (W-B) dans les trous pré-percés et utiliser le marteau pour les enfoncer
jusqu'à ce qu'elles soient au ras de la surface en béton.
4Aligner la plaque murale (A) avec les chevilles, insérer les tire-fonds (W-A) dans les trous de la plaque murale,
puis serrer les tire-fonds jusqu’à ce qu’ils soient totalement contre la plaque murale.
ATTENTION : Éviter les blessures potentielles ou les dégâts matériels!
NE PAS trop serrer les tire-fonds (W-A).
Sont également nécessaires :
W-B
A
W-A
2-3/4 po
(70 mm)
Détecteur de
montants
bord à bord
W-A (2) Crayon
Perceuse
Mèche à béton pour
perceuse de 3/8 po
Clé à douille
de 1/2 po
Niveau
W-B (2)
Marteau
APlaque
murale
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 12 Wednesday, July 10, 2013 6:36 AM

13
Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
ÉTAPE 6 : fixation du téléviseur à la plaque murale
1Maintenir le téléviseur de niveau, avec l'écran parallèle au mur. Fixer le bras de montage (B) sur la plaque
murale (A), tel qu'illustré ci-dessous.
2Fixer le capuchon fileté (F) sur la plaque murale (A) et installer la rondelle (P-F) et la vis M6 x 60 mm (P-C).
Sont également nécessaires :
OBJET LOURD! Sont
également nécessaires
de l’assistance avec cette
étape.
Tournevis cruciforme
Niveau FCapuchon fileté
P-C (1)
P-F (1)
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 13 Wednesday, July 10, 2013 6:36 AM

14 Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur

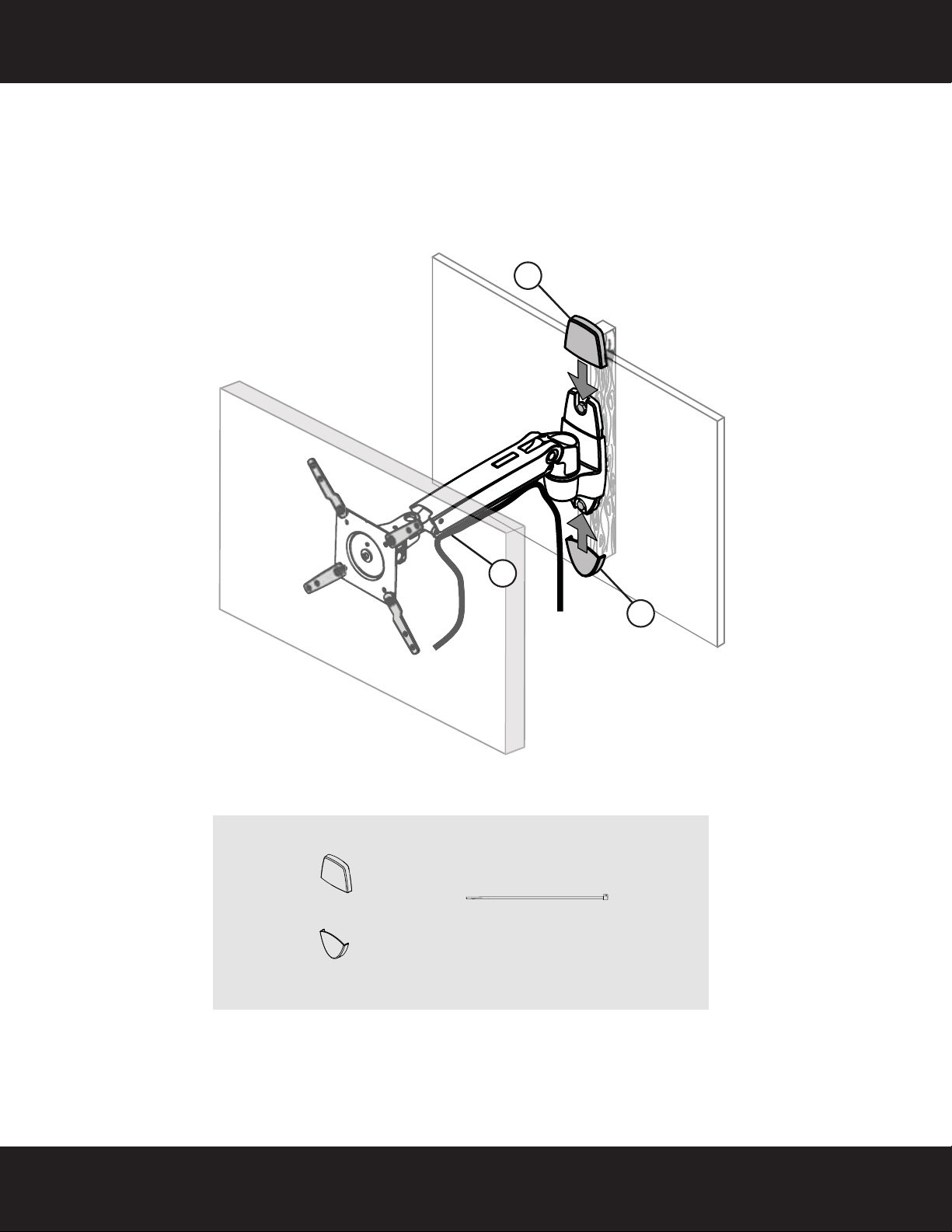

Étape 7 : installation des couvercles et des attaches pour câbles
1Installer les couvercles supérieurs et inférieurs (D& E) sur la plaque murale (A).
2Connecter le câble au téléviseur, puis le fixer à la partie inférieure du bras de montage (B) à l'aide de deux
attaches pour câbles (P-E).
Sont également nécessaires :
D
E
P-E
D &E Couvercles de la
plaque murale
P-E Attaches pour câble (2)
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 14 Wednesday, July 10, 2013 6:36 AM

15
Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou le 01-800-926-3010 (au Mexique)
RF-TVMP20 Support de montage mural pour téléviseur
ÉTAPE 8 : réglage de la position verticale, l'inclinaison et la position horizontale
Important! Il sera nécessaire de régler cet appareil une fois l'installation terminée.
Vérifier que tout l'équipement est correctement installé sur l'appareil avant de le régler. L'appareil devrait se déplacer
en douceur et facilement à travers la gamme complète de mouvements et rester tel qu'il a été réglé. Si les mouvements
sont trop faciles ou difficiles ou si l'appareil ne reste pas dans la position souhaitée, suivre les instructions de réglage
pour créer des mouvements en douceur et faciles.
REMARQUE : Selon l'appareil ou le type de réglage, plusieurs tours peuvent être nécessaire pour remarquer une
différence.
Chaque fois que l'équipement est ajouté ou enlevé de l'appareil, entraînant une modification dans le poids de la charge
montée, il est nécessaire de répéter les étapes de réglage pour obtenir un fonctionnement optimal et sécurisé.
1Pour augmenter ou diminuer le réglage de la tension de levage, utiliser la clé hexagonale de 4 mm (P-A).
2Pour augmenter ou diminuer le réglage de la tension de l’inclinaison, utiliser la clé hexagonale de 4 mm
(P-A).
3Utiliser la clé hexagonale de 2,5 mm (P-B) pour régler la tension du mouvement horizontal. Si l'appareil se
déplace d'un côté à l'autre très facilement, augmenter la tension (+). Si l'appareil ne se déplace pas aussi
facilement d'un côté à l'autre, diminuer la tension (-).
Pour le service à la clientèle, appelez le : 1-800-620-2790 (États-Unis et Canada) ou
le 01-800-926-3010 (au Mexique)
Sont également nécessaires :
P-A
1
2
3
Cas de hausse
Si le poids du
téléviseur dépasse la
configuration par
défaut, il ne restera
pas en place lorsqu'il
est soulevé. Pour
éviter que le téléviseur
penche vers le bas,
augmenter le réglage
de la tension.
Réglage de la tension d'origine
Cas de baisse
Si le poids du
téléviseur est
inférieur à celui de la
configuration par
défaut, il ne restera
pas vers le bas
lorsqu'il est baissé.
Pour éviter que le
téléviseur dérive
vers le haut,
diminuer le réglage
de la tension.
P-A Clé hexagonale de 4 mm P-B Clé hexagonale de 2,5 mm
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 15 Wednesday, July 10, 2013 6:36 AM

V3 FRANÇAIS 13-0707
www.rocketfishproducts.com 1-800-620-2790 (États-Unis et Canada) ou le 01-800-926-3010 (au Mexique)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423-3645 É.-U.
© 2013 BBY Solutions, Inc.
Tous droits réservés. ROCKETFISH est une marque de commerce de BBY Solutions, Inc.
Tous les autres produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
Numéro de pièce : 888-45-301-E-01
RF-TVMP20_13-0707_MAN_V3_FR.fm Page 16 Wednesday, July 10, 2013 6:36 AM
