RF-TVMP20
Montaje de pared para televisor
Guía de montaje
Información de seguridad y especificaciones...................2
Herramientas requeridas ..........................................................3
Contenido de la caja: partes ....................................................3
Contenido de la caja: ferretería ..............................................4
Instrucciones de instalación....................................................5
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
Para instalar en paredes con
vigas de madera y de
concreto
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 1 Wednesday, July 10, 2013 6:47 AM

2¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor
Información de seguridad y especificaciones
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD – GUARDE ESTAS
INSTRUCCIONES
CUIDADO: no utilice este producto con
cualquier propósito que no esté
implícitamente especificado por
Rocketfish.
Una instalación inadecuada podría causar daños
materiales o lesiones personales. Si no comprende estas
instrucciones, o tiene dudas sobre la seguridad de la
instalación, póngase en contacto con Servicio al cliente o
llame a un contratista calificado Rocketfish no se hace
responsable por daños o lesiones causadas por una
instalación o uso incorrecto.
La ferretería que se incluye esta diseñada para usarse en
paredes verticales construidas con vigas de madera o
concreto solido. Una pared con vigas de madera se define
se define con una consistencia de un mínimo de vigas de madera de 2x4 (2 pulg. de ancho por 4 pulg. de
profundidad) con un máximo de paneles de yeso de 5/8 pulg. La ferretería que se incluye no esta diseñada para
usarse en paredes con vigas metálicas o con bloques de hormigón. Si no esta seguro de que esta hacha su pared,
por favor consulte un contratista calificado o a un instalador para obtener ayuda. La pared en la cual esta
realizando el montaje debe se soportar 4 veces el peso de la carga total para tener una instalación segura. Si no,
la superficie debe de ser reforzada para alcanzar estos requisitos. El instalador es responsable por la verificación
de la estructura de la pared y la ferretería utilizada en cualquier método de instalación que soporte la carga total
con toda seguridad.
El peso de su televisor no debe exceder 20 lb. (9.1 kg). Rocketfish recomienda que la pared tenga la capacidad de
soportar cinco veces el peso de su televisor, incluyendo el montaje de pared o aproximadamente 125 lb. (57 kg).
Este producto contiene piezas pequeñas que representan un peligro de asfixia si se tragan. ¡Mantenga estas
piezas alejadas de los niños!
Peso máximo del televisor:20 lb. (9.1 kg)
Peso mínimo del televisor: 7 lb (3.2 kg)
Tamaño mínimo de pantalla de TV: 32
pulg. en diagonal
Dimensiones totales (Ancho × Alto ):
2.9 x 7.2 pulg. (7.3 x 18.3 cm)
Peso del montaje en pared: 5 lb (2.27 kg)
Estamos a su disposición
www.rocketfishproducts.com
Para el servicio al cliente llame al:
1-800-620-2790 (EE.UU. y Canadá) o
01-800-926-3010 (México)
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 2 Wednesday, July 10, 2013 6:47 AM

3
¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor
Herramientas requeridas
Usted necesitará las siguientes herramientas para ensamblar su montaje de pared nuevo para el televisor:
Contenido de la caja: partes
Asegúrese de que tenga todos los elementos necesarios para ensamblar su montaje de pared para televisor:
Detector de vigas
de borde a borde
Lápiz
Nivel
Destornillador Phillips
Llave de tubos con
tubo de 1/2 pulg. (13
mm) o llave regulable
Cinta métrica
Taladro
Broca para madera de 7/32"
(5.5 mm) para pared con
vigas de madera
O
Broca de taladro de concreto
de 3/8 pulg. (9.5 mm) (sólo
para concreto)
Martillo
CAdaptador (4)
BBrazo de montaje (1) APlaca de pared (1)
DCubierta superior (1)
ECubierta de la parte
inferior (1)
FTapa con rosca (1)
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 3 Wednesday, July 10, 2013 6:47 AM

4¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

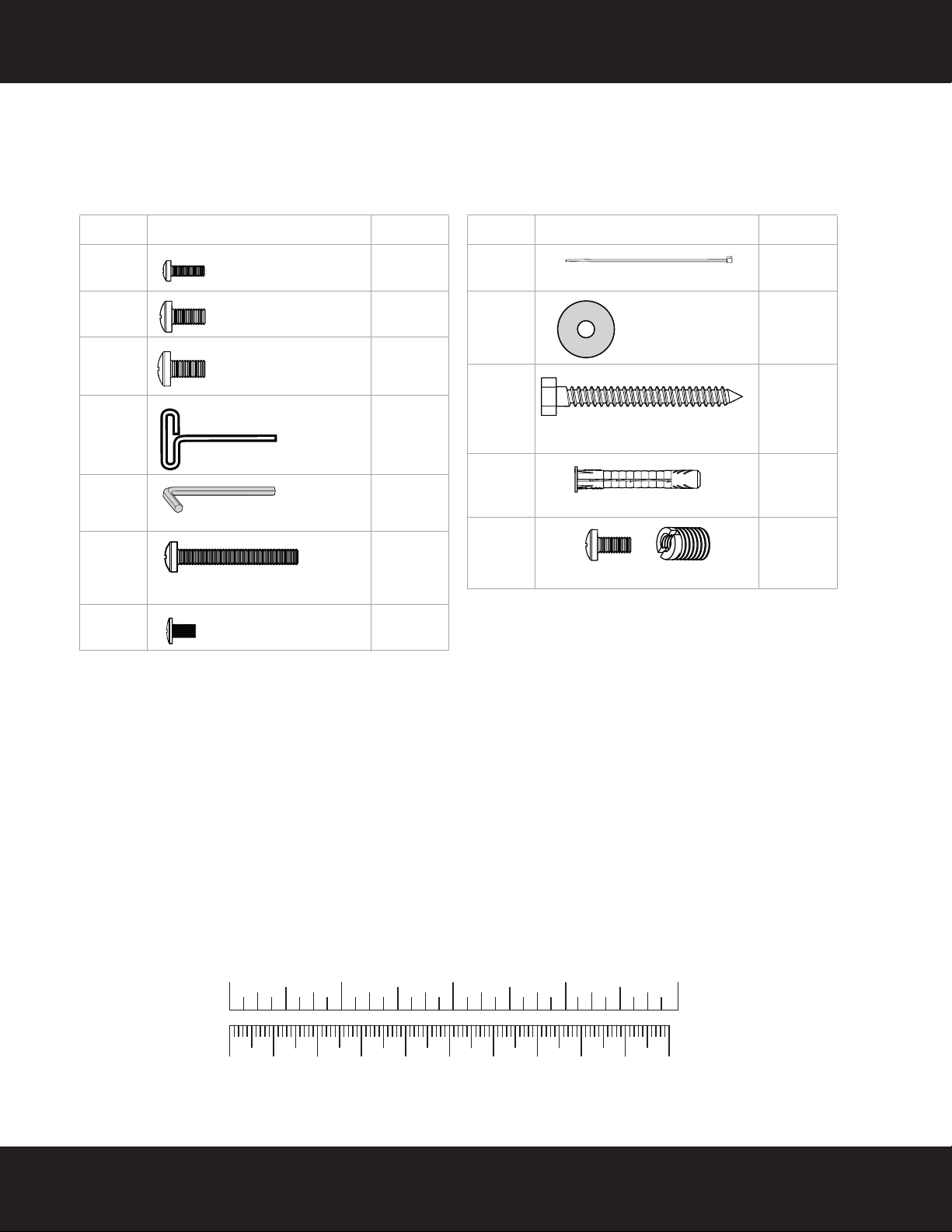

Contenido de la caja: ferretería
Asegúrese de que tenga todos los herrajes necesarios para instalar su montaje de pared nuevo para el televisor:
Bolsa de ferretería de TV
Etiqueta Ferretería Cantidad
M-A 4
M-B 4
M-C 4
P-A 1
P-B 1
P-C 1
P-D 4
Tornillo M4 de 12 mm
Tornillo M5 de 12 mm
Tornillo M6 de 12 mm
Llave Allen de 4 mm
Llave Allen de 2.5 mm
Tornillo M6 x 60 mm
Tornillo M5 x 7 mm
Etiqueta Ferretería Cantidad
P-E 2
P-F 1
W-A 2
W-B 2
KIT
M8M5 4
Sujetadores para cables
Arandela
Perno de retraso de 5/16 ×
23/4pulg.
Anclajes para concreto
Kit adaptador
10 20 30 40 50 60 70 80 90 100mm
1234in
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 4 Wednesday, July 10, 2013 6:47 AM

5
¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor
Instrucciones de instalación
PASO 1: selección de los tornillos
1Seleccione los tornillos para su televisor. Un número limitado de televisores vienen con ferretería de montaje
incluida. (Si hay tornillos que vinieron con el televisor, casi siempre están en los agujeros de la parte
posterior del televisor). Si no conoce el diámetro correcto de los tornillos de montaje que requiere su
televisor, pruebe varios de tamaños diferentes enroscándolos manualmente. Seleccione uno de los
siguientes tipos de tornillo:
NOTA: para televisores Samsung con agujeros de montaje de tamaño M8, utilice la ferretería incluida en el kit del
adaptador. Siga las instrucciones impresas en la bolsa del kit del adaptador para instalar la ferretería.
CUIDADO: para evitar posibles lesiones personales y daños materiales, asegúrese de que haya una rosca
adecuada para asegurar los soportes a su televisor. Si encuentra resistencia, deténgase inmediatamente
y póngase en contacto con Servicio al cliente. Usar herrajes demasiado largos puede dañar su televisor.
Sin embargo, usar un tornillo que es demasiado corto puede causar que su televisor se caiga del
montaje.
2Remueva los tornillos.
Tornillo M4 de 12 mm (M-A)
Tornillo M5 de 12 mm (M-B)
Tornillo M6 de 12 mm (M-C)
El tornillo es
demasiado
largo
El tornillo encaja
correctamente
El tornillo es
demasiado
corto
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 5 Wednesday, July 10, 2013 6:47 AM

6¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

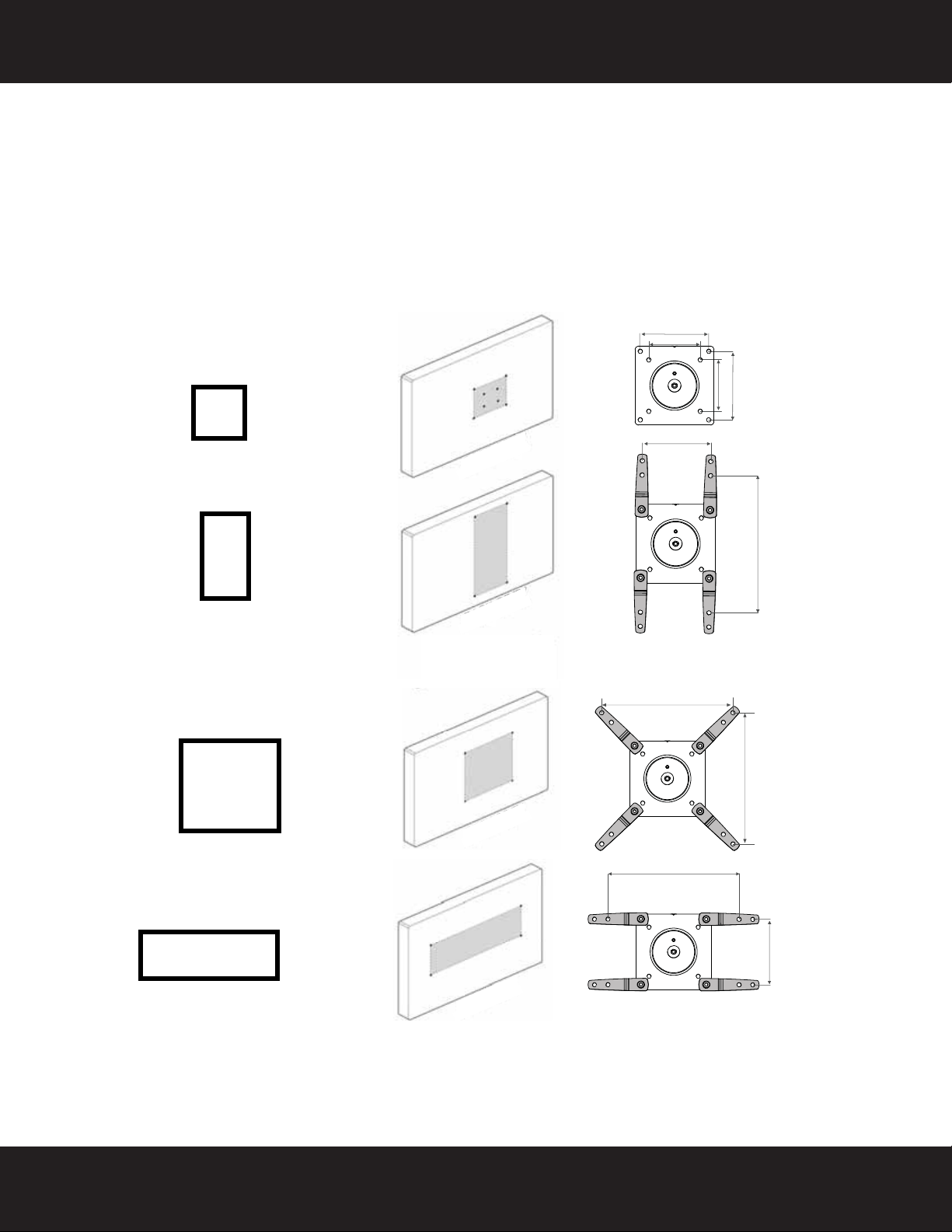

PASO 2: Determinación de la configuración de montaje
1Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie acolchonada y limpia
para proteger la pantalla de daños y rayones.
2Si su televisor tiene una base para mesa instalada, remueva la base. Refiérase a los documentos que vienen
con su televisor para obtener instrucciones.
3Sostenga temporalmente la superficie plana del brazo de montaje (B) contra la parte posterior de su
televisor.
4Identifique el tipo de configuración de montaje al determinar si el brazo de montaje (B) se alinea con los
agujeros para tornillos en la parte posterior de su televisor o si necesita instalar los adaptadores (C).
5Retire el brazo de montaje.
Para configuraciones de montaje 75 x 75 mm o 100 x 100 mm refiérase a "PASO 3: Opción 1 Instalación del brazo
de montaje sin los adaptadores" en la página 7.
- O -
Para configuraciones de montaje 100 x 200 mm o 200 x 100 mm refiérase a "PASO 3: Opción 2 Instalación de los
adaptadores al brazo de montaje" en la página 8.
200mm (7-7/8”)
200mm (7-7/8”)
100mm (3-15/16”)
200mm (7-7/8”)
100mm (3-15/16”)
75mm (2-15/16”)
100mm (3-15/16”)
75mm (2-15/16”)
100mm (3-15/16”)
200mm (7-7/8”)
75 x 75 mm
100 x 100 mm
100 x 200 mm
200 x 200 mm
200 x 100 mm
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 6 Wednesday, July 10, 2013 6:47 AM

7
¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

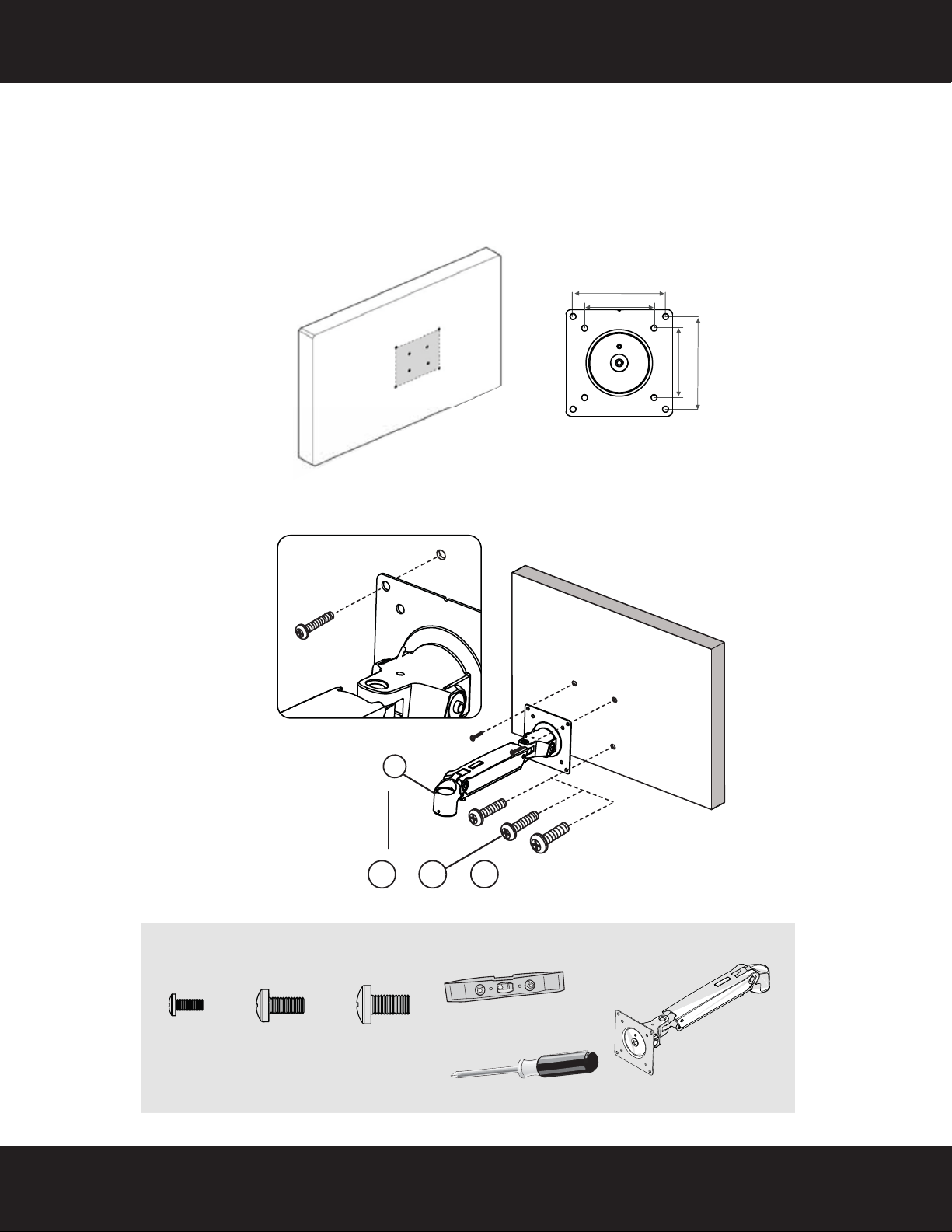

PASO 3: Opción 1 Instalación del brazo de montaje sin los adaptadores
1Alinee el brazo de montaje (B) con los agujeros para los tornillos en la parte posterior del televisor.
2Instale seguramente los tornillos (M-A, M-B, oM-C) en los cuatro agujeros en la parte posterior del televisor.
No apriete demasiado.
Nota: el brazo de montaje (B) debe de estar a nivel en la parte posterior del televisor. Proceda al paso 4 para determinar
la ubicación del montaje en pared.
Necesitará
75 x 75mm
100 x 100mm
100mm (3-15/16”)
75mm (2-15/16”)
100mm (3-15/16”)
75mm (2-15/16”)
OR
M-A
B
OR
M-B M-C
TV
M-A (4) M-B (4)
Destornillador Phillips
O
O
Tornillos
M-C (4) Nivel
BBrazo de montaje
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 7 Wednesday, July 10, 2013 6:47 AM

8¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

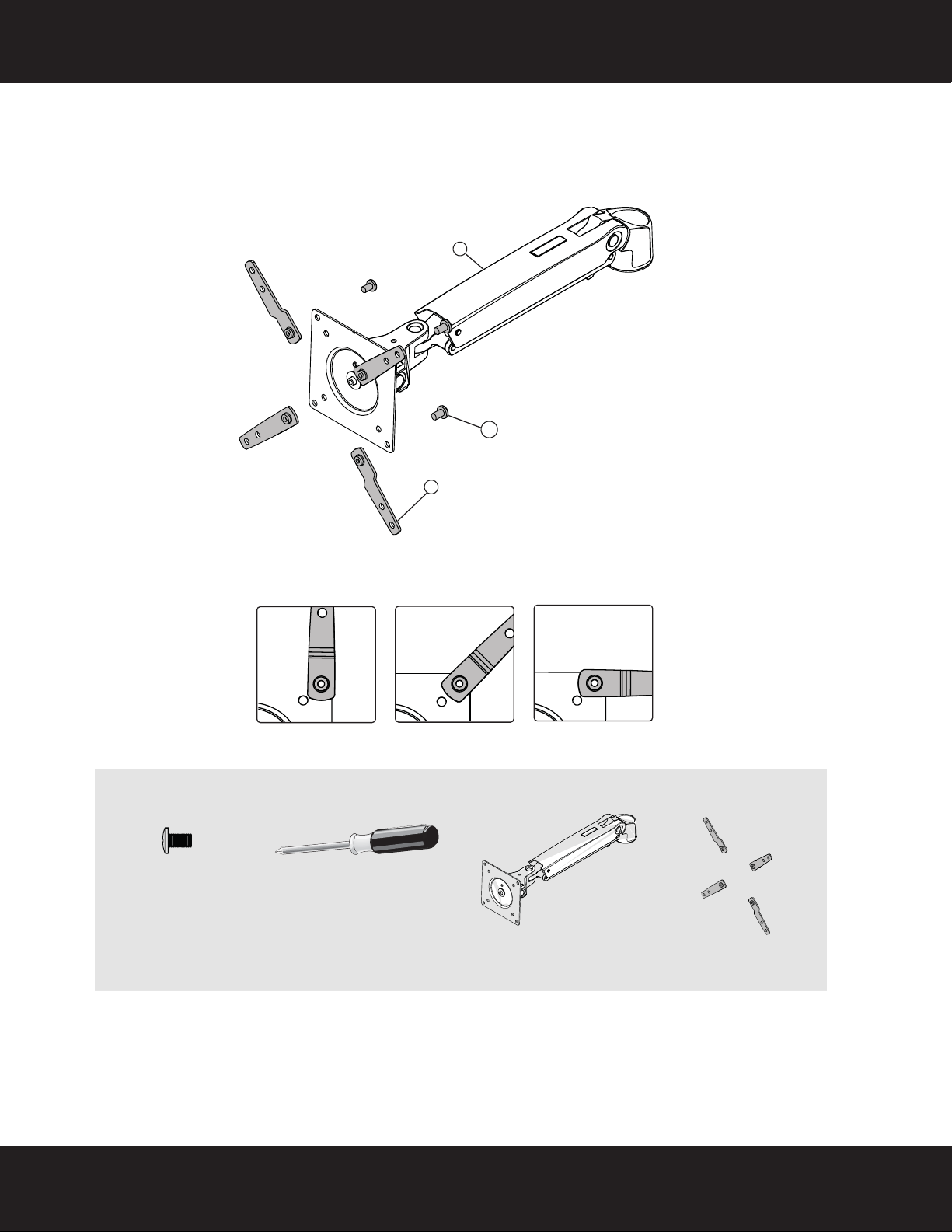

PASO 3: Opción 2 Instalación de los adaptadores al brazo de montaje
1Instale los cuatro adaptadores (C) en el brazo de montaje (B) usando cuatro tornillos M5 de 7 mm (P-D). No
apriete demasiado.
2Ajuste los adaptadores (C) hasta que se ajusten a la configuración del televisor, determinada en el paso 2.
Necesitará
B
P-D
C
100 x 200 mm 200 x 200 mm 200 x 100 mm
P-D (4) Destornillador Phillips
C Adaptadores (4)
BBrazo de montaje
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 8 Wednesday, July 10, 2013 6:47 AM

9
¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

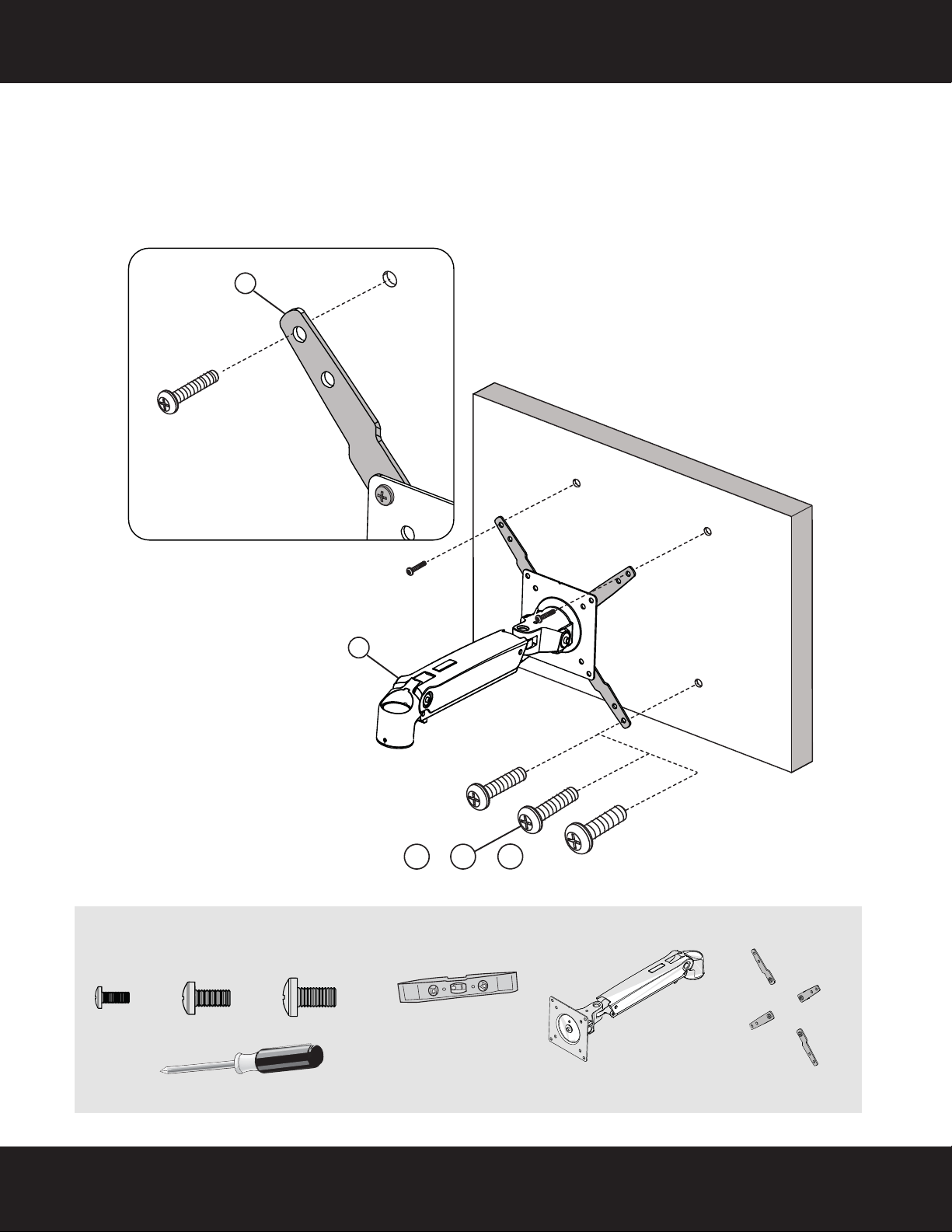

PASO 3: Opción 2 Instalación del brazo de montaje con los adaptadores
3Alinee los adaptadores (C) con los agujeros para los tornillos en la parte posterior del televisor.
4Instale seguramente los tornillos que determino en el paso 1 (M-A, M-B, oM-C) en los cuatro agujeros en la
parte posterior del televisor. No apriete demasiado.
5Proceda al paso 4 para determinar la ubicación del montaje en pared.
Nota: el brazo de montaje (B) debe de estar a nivel en la parte posterior del televisor.
Necesitará
OR
M-A
B
OR
M-B M-C
C
TV
Destornillador Phillips
Nivel
C Adaptadores (4)
BBrazo de montaje
M-A (4) M-B (4)
O
O
Tornillos
M-C (4)
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 9 Wednesday, July 10, 2013 6:47 AM

10 ¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

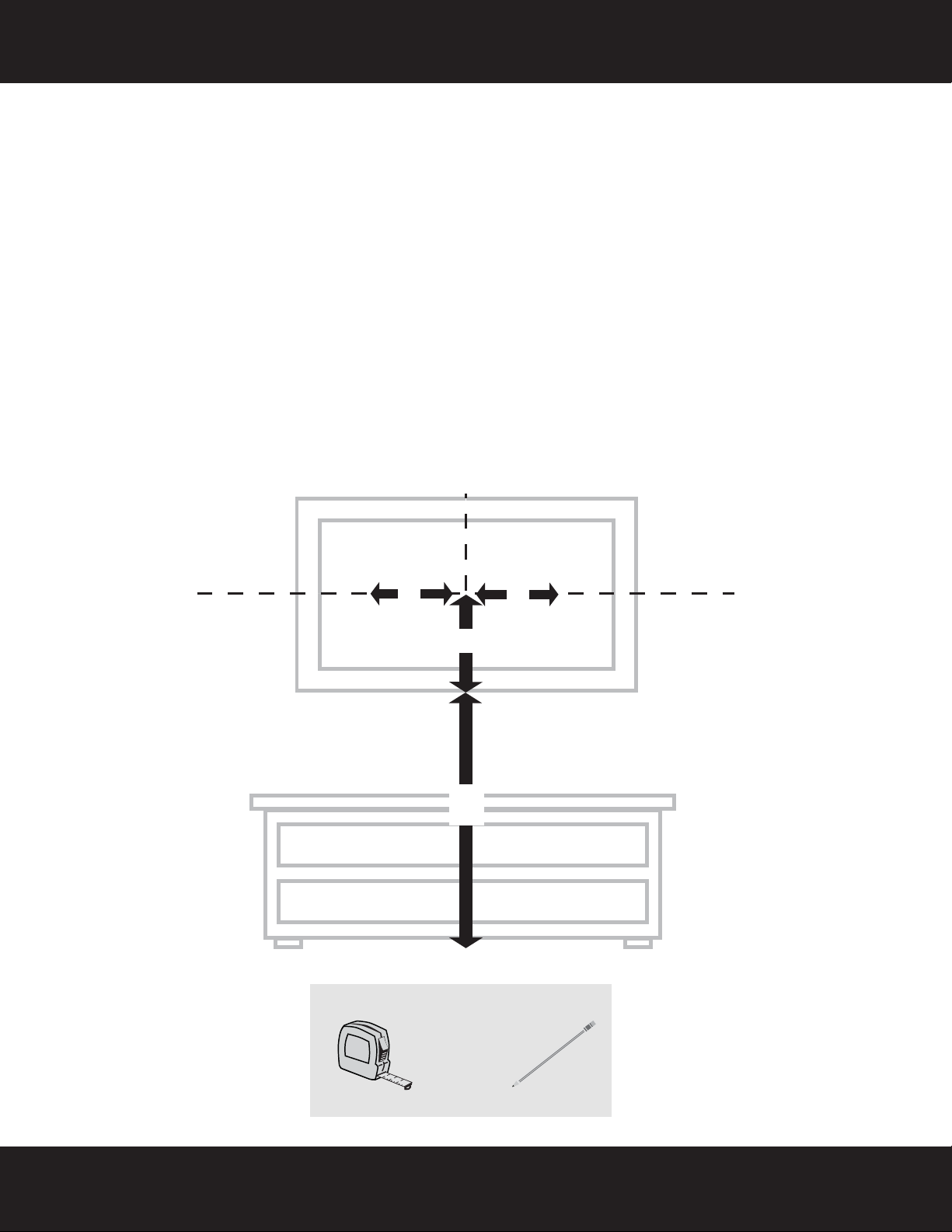

PASO 4: determine la ubicación del montaje en pared
Nota:
• Para información más detallada en como determinar donde taladrar los agujeros, visite el sitio height-finder
(Detector de altura) en línea en: http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder
• Su televisor debe de estar lo suficientemente alto que sus ojos estén al mismo nivel del centro de la pantalla.
Normalmente, de 40 a 60 pulgadas del piso.
Cuando el televisor está en una posición cercana a la pared y el del brazo de montaje está horizontal, el centro
del televisor estará a 13 pulg. a la izquierda o a la derecha del centro de la placa para pared (A). Antes de taladrar
los agujeros en la pared:
1Mida la distancia desde la superficie inferior hasta el medio de su televisor (la mitad de la altura del
televisor). Esta medida es a.
2Mida la distancia desde el suelo hasta donde desea que la parte inferior del televisor sea colocada en la
pared cuando brazo de montaje está horizontal. Tenga en mente que este montaje para televisor permite 13
pulg. de movimiento en todas las direcciones desde el centro de la placa para pared. El televisor debería de
estar colocado en una posición que no haga contacto con el mueble o con los objetos colocados encima del
mueble (como un reproductor de discos Blu-ray o un receptor de TV por cable). Esta medida es b.
3Sume a+ b. Esta medida es la altura donde usted desea que el centro de su televisor esté.
4Mida 13 pulg. a la izquierda o a la derecha de la a+ bposición de medida. Esta será la posición deseada para
el centro de la placa para pared. Esta medida es c.
5Use un lápiz para marcar este lugar en la pared.
Necesitará
a
b
cc
13” 13”
a
b
Cinta métrica Lápiz
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 10 Wednesday, July 10, 2013 6:47 AM

11
¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

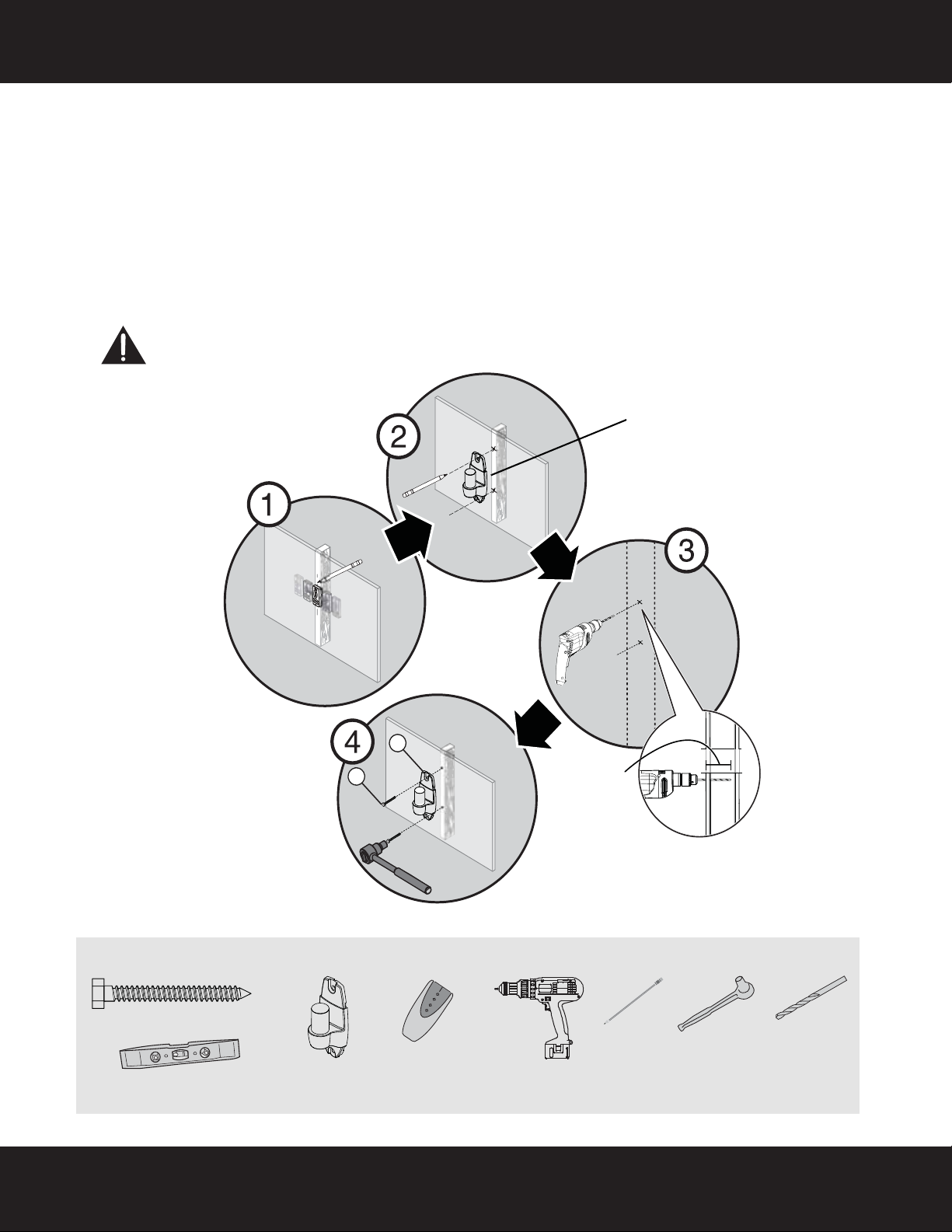

PASO 5: Opción 1: Instalación en una pared con viga de madera
Nota: cualquier pared de yeso o material que cubra la pared no debe exceder 5/8 pulg. (16 mm).
1Localice la viga. Verifique el centro de la viga con un detector de vigas de borde a borde.
2Alinee la placa de pared (A) a la altura que determinó en el paso anterior y asegúrese de que esté a nivel.
Marque con un lápiz la ubicación de los agujeros de los pernos de retraso (2) en los centros de la viga. Retire
la placa para pared.
3Taladre el agujero guía a una profundidad de 2 3/4 pulg. (70 mm) usando una broca de taladro de 7/32 pulg.
(5.5 mm) de diámetro.
4Alinee la placa de pared (A) con los agujeros guías, inserte los pernos de retraso (W-A) a través de en los
agujeros de la placa para pared, y luego apriete los pernos de retraso hasta que se encuentren firmemente
contra la placa para pared.
CUIDADO: ¡Evite lesiones potenciales o daños materiales!
NO apriete excesivamente los pernos de retraso (W-A).
Necesitará
A
W-A
Centro de la marca hecha con
lápiz en el paso 1.
2 3/4
pulg.
(70 mm)
Detector de
vigas de borde
a borde
W-A (2) Lápiz
Taladro
Broca de
taladro para
madera de
7/32 pulg.
Llave de
tubos de
1/2 pulg.
Nivel APlaca
para pared
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 11 Wednesday, July 10, 2013 6:47 AM

12 ¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

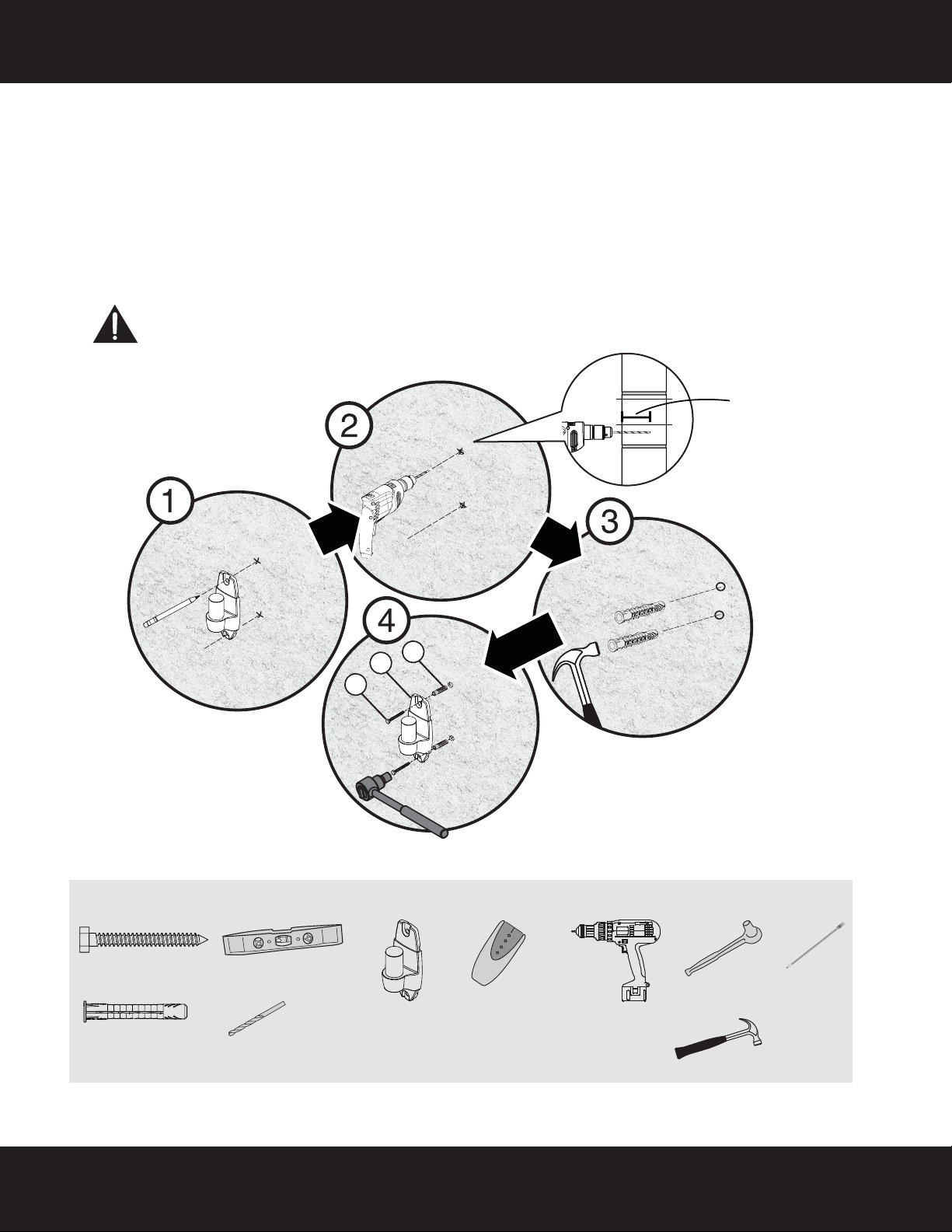

PASO 5: Opción 2: Instalación en una pared de concreto sólido
1Alinee la placa de pared (A) a la altura que determinó en el paso anterior y asegúrese de que esté a nivel.
Marque con un lápiz la ubicación de los agujeros de los pernos de retraso (2). Retire la placa para pared.
2Taladre los agujeros guías a una profundidad de 2 3/4 pulg. (7 mm) usando una broca de taladro para
concreto de 3/8 pulg. (10 mm) de diámetro.
3Inserte los anclajes de pared para concreto (W-B) en los agujeros guías y con un martillo asegúrese de que
los anclajes estén al ras con la superficie de concreto.
4Alinee la placa para pared (A) con los anclajes, inserte los pernos de retraso (W-A) a través de en los agujeros
de la placa para pared, y luego apriete los pernos de retraso hasta que se encuentren firmemente contra la
placa para pared.
CUIDADO: ¡Evite lesiones potenciales o daños materiales!
NO apriete excesivamente los pernos de retraso (W-A).
Necesitará
W-B
A
W-A
2 3/4 pulg.
(70 mm)
Detector de
vigas de borde a
borde
W-A (2) Lápiz
Taladro
Broca de taladro de
concreto de 3/8 pulg.
Llave de tubos
de 1/2 pulg.
Nivel
W-B (2)
Martillo
APlaca para
pared
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 12 Wednesday, July 10, 2013 6:47 AM

13
¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor
PASO 6: colocación del televisor a la placa para pared
1Sosteniendo el nivel del televisor, con la pantalla paralela a la pared. Coloque el brazo de montaje (B) sobre
la placa para pared (A) como se muestra a continuación.
2Coloque la tapa con rosca (F) sobre la placa para pared (A) e instale la arandela (P-F) y el tornillo M6 de 60
mm (P-C).
Necesitará
¡PESADO! Usted
necesitará ayuda con
este paso.
Destornillador Phillips
Nivel FTapa con rosca
P-C (1)
P-F (1)
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 13 Wednesday, July 10, 2013 6:47 AM

14 ¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

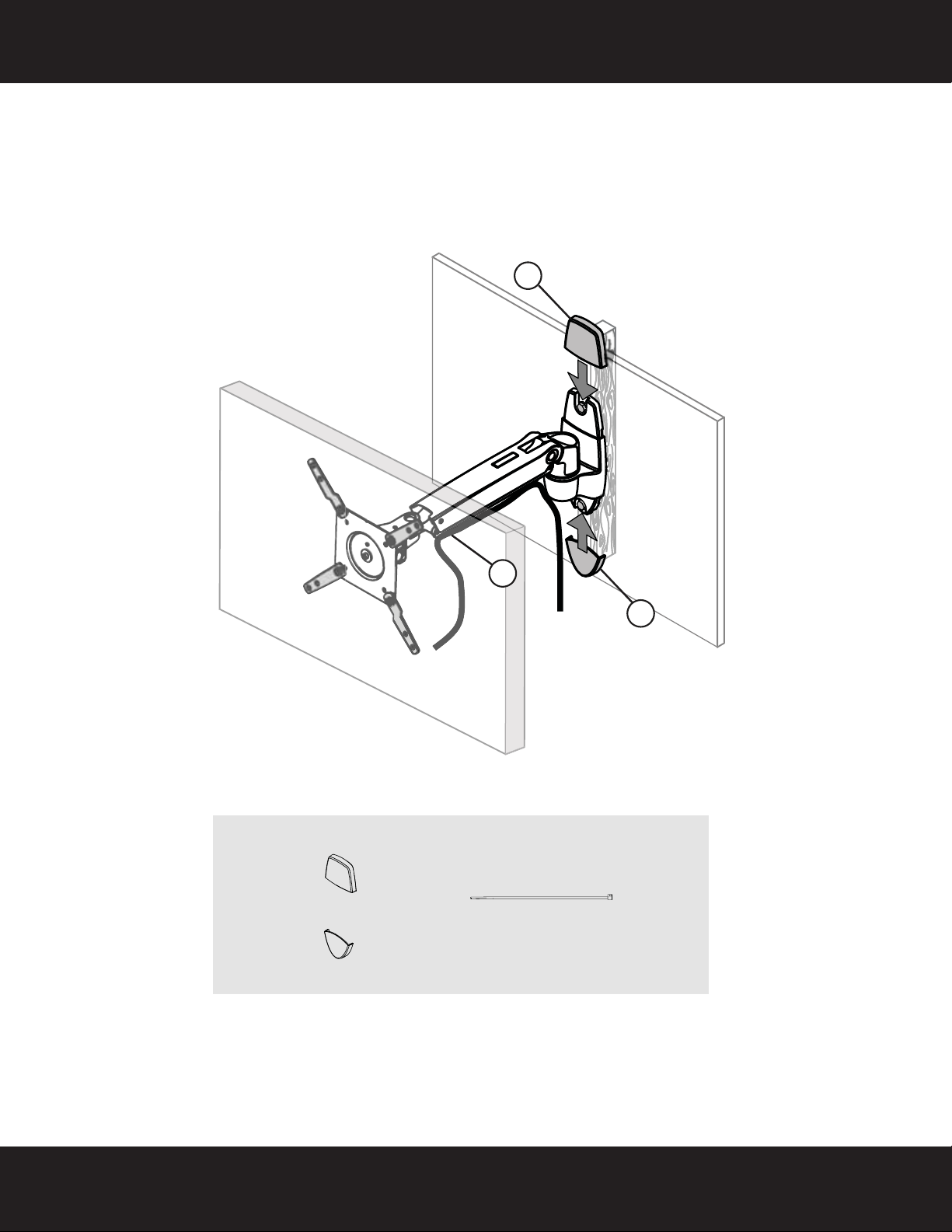

PASO 7 Instalación de las cubiertas y los sujetadores para cables.
1Instale los tornillos superiores e inferiores (D& E) en la placa para pared (A).
2Conecte el cable a su televisor, después asegure el cable a la parte inferior del brazo de montaje (B) con dos
sujetadores para cables (P-E).
Necesitará
D
E
P-E
D &E Cubiertas para placa para pared
P-E Sujetadores para cables (2)
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 14 Wednesday, July 10, 2013 6:47 AM

15
¿Necesita ayuda? Llame al 1-800-620-2790 (EE.UU. y Canadá)
o 01-800-926-3010 (México)
RF-TVMP20 Montaje de pared para televisor

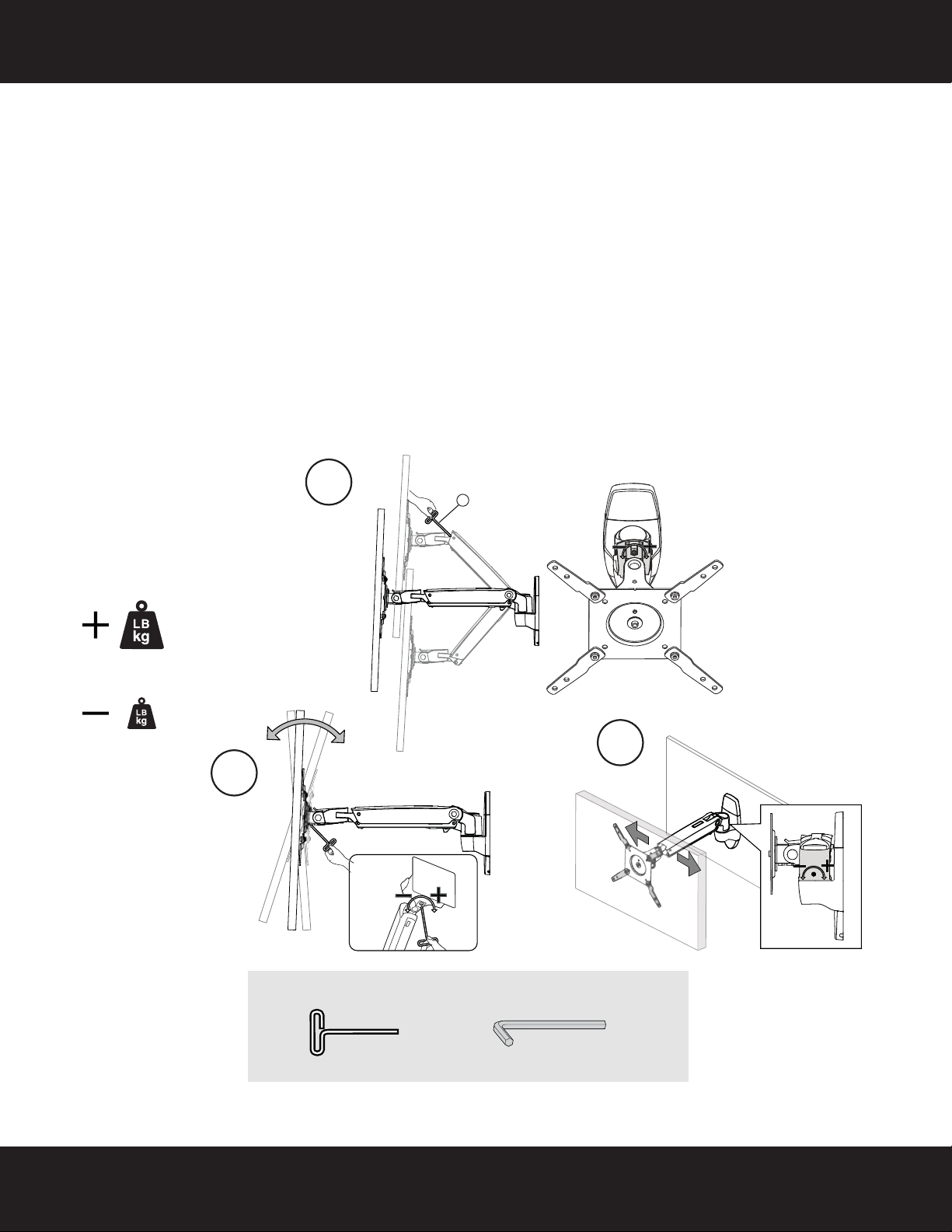

PASO 8: ajuste de la posición vertical, la inclinación y la posición horizontal
¡Importante! Necesitará ajustar este producto después de terminar la instalación
Asegúrese de que todo su equipo esta instalado adecuadamente en el producto antes de ajustarlo. Este producto
deberá moverse suave y fácil a través de todo el rango de movimiento y quedarse donde lo ponga. Si el movimiento es
muy fácil o difícil o si no se queda en la posición deseada, siga las instrucciones de ajuste par crear movimientos suaves
y fáciles.
NOTA: dependiendo del tipo de producto y del tipo de ajuste, este puede tomar muchos giros para notar una
diferencia.
Cada ves que coloque o se retire un equipo de este producto, resultando en un cambio de peso en la carga montada,
debería repetir estos pasos de ajuste para asegurarse de que la operación sea segura y optima.
1Para aumentar o disminuir el ajuste de la tensión de elevación, use la llave Allen de 4 mm (P-A).
2Para aumentar o disminuir el ajuste de la tensión de inclinación, use la llave Allen de 4 mm (P-A).
3Use la llave Allen de 2.5 mm (P-B) para ajustar la tensión del movimiento horizontal. Si este producto se
mueve fácilmente de lado a lado, incremente la tensión (+). Si es muy difícil de mover este producto de lado
a lado, disminuya la tensión (-)
Para el servicio al cliente llame al: 1-800-620-2790 (EE.UU. y Canadá) o 01-800-926-3010
(México)
Necesitará
P-A
1
2
3
Aumentar
Si el peso excede
el ajuste de
fabrica, no se
mantendrá
elevado. Para
prevenir que el
televisor se hunda
hacia abajo,
aumente el ajuste
de la tensión.
Ajuste de la tensión de fabrica
Disminuir
Si el peso excede
es menor que el
de los ajustes de
fabrica, no se
mantendrá abajo
cuando se baje.
Para evitar que el
televisor se
mueva hacia
arriba, disminuye
el ajuste de la
tensión.
P-A Llave Allen de 4 mm P-B Llave Allen de 2.5 mm
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 15 Wednesday, July 10, 2013 6:47 AM

V3 ESPAÑOL 13-0707
www.rocketfishproducts.com 1-800-620-2790 (EE.UU. y Canadá) o 01-800-926-3010 (México)
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423-3645 E.U.A.
© 2013 BBY Solutions, Inc.
Todos los derechos reservados. ROCKETFISH es una marca comercial de BBY Solutions, Inc.
Todos los otros productos y los nombres de marca son marcas comerciales de sus respectivos dueños.
Numero de pieza: 888-45-302-MX-01
RF-TVMP20_13-0707_MAN_V3_SP.fm Page 16 Wednesday, July 10, 2013 6:47 AM
