Rocket Fish RF-TVMLPT02 Installation and operation manual

Outils requis :
• Détecteur
de montants
• Poinçon
• Crayon
• Niveau
• Mètre à ruban
Merci d’avoir choisi ce modèle
RF-TVMLPT02 de Rocketsh.
Le système de montage
mural RF-TVMLPT02 pour
téléviseurs est conçu pour
des téléviseurs d’un poids
maximal de 80 lb (36,37 kg).
• Tournevis cruciforme
• Marteau (uniquement pour le béton)
• Clé à douille de 1/2 po
• Mèche à bois de 3/16 po
• Mèche à béton de 3/8 po
(uniquement pour le béton)
• Perceuse électrique
GUIDE D'INSTALLATION RAPIDE
RF-TVMLPT02 1 Fixation des supports du téléviseur
Option 1 : Fixation sur une
surface de montage
plate
Fixer les supports gauche et
droit pour le téléviseur (B et C)
au dos du téléviseur à l’aide :
Des rondelles M4/M5 (F) et des
vis M4 de 12 mm (D) ou des vis
M5 de 12 mm (H).
Ou
Des rondelles M6 (M) et des vis
M6 de 12 mm (J) ou des vis M6
de 20 mm (K).
2 Montage de la plaque murale
Option 1 : Installation sur un mur à montants
Attention : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds.
Remarque : L’épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
a. Repérer les montants. Repérer le centre du montant à l’aide d’un poinçon ou d’un clou n ou utiliser
un détecteur de montants bord à bord.
b. Mettre la plaque murale (A) de niveau et repérer les emplacements des trous.
c. Pré-percer les trous tel qu’illustré.
d. Aligner la plaque murale (A) avec les trous pré-percés, puis placer les rondelles (Q) sur
les trous. Insérer les tire-fonds (R) dans les rondelles, puis serrer
les tire-fonds avec une clé à douille jusqu’à ce que les
rondelles soient au ras de la plaque murale.
Contenu de l’emballage
A Plaque murale (1)
B Support gauche
pour téléviseur (1)
C Support droit
pour téléviseur (1)
Sachet de vis M4
D Vis M4 de 12 mm (4)
E Vis M4 de 30 mm (4)
F Rondelles M4/M5 (8)
G Entretoises M4/M5 (4)
Sachet de vis M5
H Vis M5 de 12 mm (4)
I Vis M5 de 30 mm (4)
Sachet de vis M6
J Vis M6 de 12 mm (4)
K Vis M6 de 20 mm (4)
L Vis M6 de 35 mm (4)
M Rondelles M6 (4)
N Entretoises M6 (4)
Sachet avec clé hexagonale
O Clé hexagonale
de 3/16 po (1)
Sachet de tire-fonds
P Chevilles à béton (3)
Q Rondelles pour
tire-fonds (3)
R Tire-fonds de
5⁄16 po x 2 3⁄4 po (3)
A
B
C
M4 x 12mm
M5 x 12mm
M6 x 12mm
M4 x 30mm
M5 x 30mm
M6 x 20mm
po x 2 po
M6 x 35mm
M4 bag
Sachet avec clé hexagonale
M5 bag
M6 bag
Sachet de tire-fonds
D
H
O
G
R
P Q
I
J
E
KL
F
MN
Option 2 : Fixation sur une surface de
montage incurvée ou irrégulière
Fixer les supports gauche et droit pour le
téléviseur (B et C) au dos du téléviseur à l’aide :
Des entretoises M4/M5 (G), des rondelles
M4/M5 (F) et des vis M4 de 30 mm (E) ou
des vis M5 de 30 mm (I).
Ou
Des entretoises M6 (N), des rondelles M6 (M)
et des vis M6 de 35 mm (L).
Remarque : Utiliser les rondelles M4 (F) entre
les entretoises et le support uniquement avec
les vis M4 ou M5.
A
Q
R
< 16 mm
(5⁄8 po)
J K
B
C
FM
HD
B
C
I
L
N
B
C
E
GFM
F
B
C
a.
b.
c.
d.
or or
or or
or
75 mm
3 po
M4/M5 M4/M5
M6 M6
6907-002014<00> Français10-0362
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ • CONSERVER CES INSTRUCTIONS
Attention : Ne pas utiliser ce produit pour un usage qui ne soit explicitement spécié par Rocketsh. Une installation
inappropriée peut être source de dégâts matériels ou de blessures. Si ces instructions ne sont pas comprises ou en cas
de doutes sur la sécurité de l’installation, contacter le Service à la clientèle ou un installateur professionnel. Rocketsh
n’est pas responsable de dégâts ou de blessures résultants d’une installation ou d’une utilisation incorrecte. Le poids
du téléviseur ne doit pas dépasser 80 lb (36,37 kg). Le mur doit pouvoir supporter cinq fois le poids du téléviseur plus
le système de montage mural.
Ce produit contient des petites pièces qui peuvent être source de risques d’étouffement si elles sont avalées. Garder
ces pièces hors de la portée des enfants!
Garantie limitée de 5 ans
Aller sur le site www.rocketshproducts.com pour toute information complémentaire.
Nous sommes à votre disposition
www.rocketshproducts.com
Pour le service à la clientèle, appeler le :
800-620-2790 (marchés américain et canadien)
01 800-926-3010 (marché mexicain)
© 2010 BBY Solutions, Inc., tous droits réservés.
Distribué par Best Buy Purchasing, LLC, 7601 Penn Avenue S., Richeld, MN 55423-3645 É.-U.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso, Colonia Cruz Manca, Programa Parcial de Desarrollo
Santa Fe, Delegación Cuajimalpa, Distrito Federal, México 05349
ROCKETFISH est une marque de commerce de BBY Solutions Inc., déposée dans certains pays. Tous les autres produits
et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
Option 2 : Montage sur un mur en béton ou en blocs de béton
Attention : Éviter les blessures potentielles ou les dégâts matériels!
NE PAS trop serrer les tire-fonds.
REMARQUE : L’épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
3 Montage du téléviseur sur le mur
Tout en maintenant le téléviseur avec la partie supérieure de l'écran inclinée vers le mur, glisser
les crochets supérieurs du support du téléviseur par-dessus l’encoche supérieure de la plaque murale.
Puis, baisser le téléviseur jusqu'à ce qu'il soit enclenché dans l'encoche inférieure de la plaque murale.
Un clic se fera entendre lorsque le téléviseur sera verrouillé dans son emplacement.
4 Réglage de l'angle
d'inclinaison
(si nécessaire)
Il est possible de régler l'angle
d'inclinaison de l'écran de 10° vers
l'avant ou de 5° vers l'arrière.
Si besoin est, la tension de l'inclinaison
peut être réglée en resserrant ou
desserrant le bouton de tension à l'aide
de la clé hexagonale (O) ou à la main.
P
< 16 mm
(5⁄8 po)
A
Q
P
R
Démontage du téléviseur du mur
Déverrouiller le dispositif de sécurité, puis soulever le téléviseur pour le sortir de la plaque murale.
Déverrouillé
[Verrouillé]
LOURD! De l’aide sera nécessaire
pour cette étape.
10° 5°
O
a. Mettre la plaque murale (A) de niveau et repérer les
emplacements des trous.
b. Pré-percer les trous tel qu’illustré.
c. Insérer les chevilles murales à béton (P) dans les trous
pré-percés et utiliser le marteau pour être sûr que les chevilles
soient au ras de la surface en béton.
d. Aligner la plaque murale (A) avec les chevilles, puis placer
les rondelles (Q) sur les trous. Insérer les tire-fonds (R) dans
les rondelles, puis serrer les tire-fonds avec une clé à
douille jusqu’à ce que les rondelles soient au ras de la
plaque murale.
NE PAS trop serrer les tire-fonds (R).
ATTENTION : Pour éviter des dégâts matériels
ou des blessures, ne jamais forer dans le
mortier entre les blocs.
a.
b.
c.
d.
75 mm
3 po

Other Rocket Fish TV Mount manuals

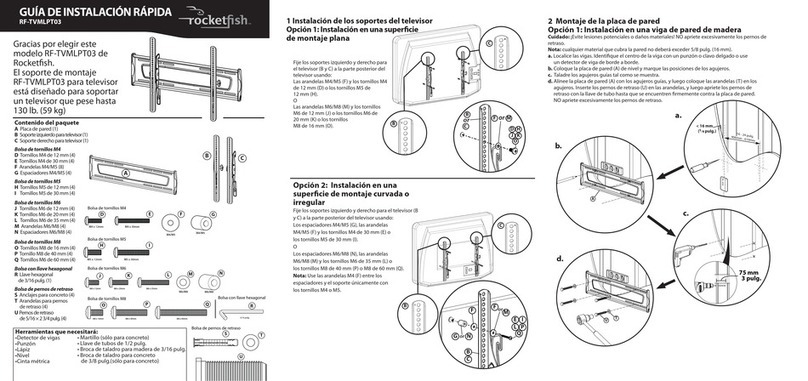

Rocket Fish RF-TVMLPT03 User manual

Rocket Fish

Rocket Fish RF-TVMLPT03 User manual

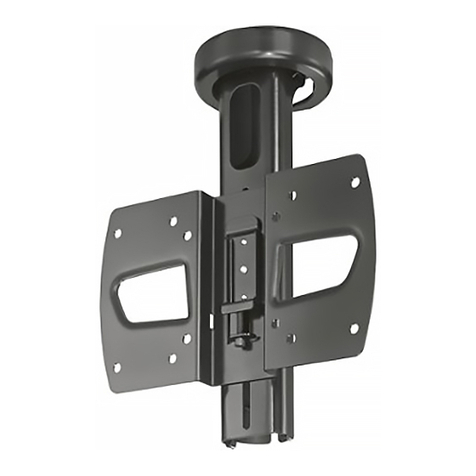

Rocket Fish RF-TVMUC01 Installation and operation manual

Rocket Fish

Rocket Fish RF-TVMUC01 Installation and operation manual

Rocket Fish RF-TVMLPT03 User manual

Rocket Fish

Rocket Fish RF-TVMLPT03 User manual

Rocket Fish RF-TVMLPT01 Parts list manual

Rocket Fish

Rocket Fish RF-TVMLPT01 Parts list manual

Rocket Fish RF-ISTAND Installation and operation manual

Rocket Fish

Rocket Fish RF-ISTAND Installation and operation manual

Rocket Fish RF-TVMP40 Parts list manual

Rocket Fish

Rocket Fish RF-TVMP40 Parts list manual

Rocket Fish RF-TVMP20 Quick start guide

Rocket Fish

Rocket Fish RF-TVMP20 Quick start guide

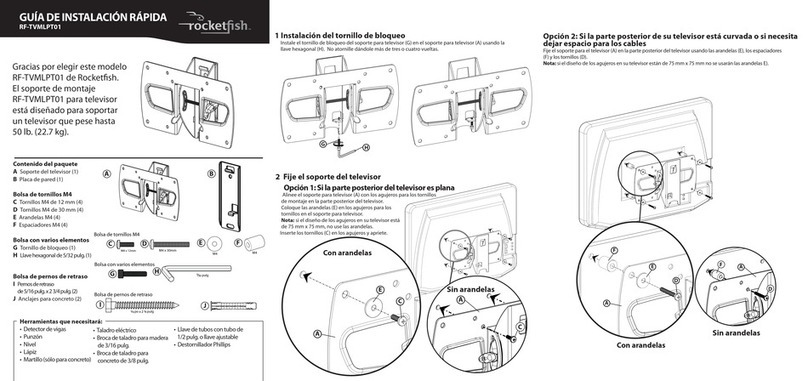

Rocket Fish RF-TVMLPT01 Installation and operation manual

Rocket Fish

Rocket Fish RF-TVMLPT01 Installation and operation manual

Rocket Fish RF-TVMFM03 User manual

Rocket Fish

Rocket Fish RF-TVMFM03 User manual

Rocket Fish rf-tvmfm02 User manual

Rocket Fish

Rocket Fish rf-tvmfm02 User manual

Rocket Fish RF-TVMUC01 User manual

Rocket Fish

Rocket Fish RF-TVMUC01 User manual

Rocket Fish RF-HTMT15 User manual

Rocket Fish

Rocket Fish RF-HTMT15 User manual

Rocket Fish RF-TVMFM03 User manual

Rocket Fish

Rocket Fish RF-TVMFM03 User manual

Rocket Fish RF-TVMFM01 User manual

Rocket Fish

Rocket Fish RF-TVMFM01 User manual

Rocket Fish RF-TVMLPT02 User manual

Rocket Fish

Rocket Fish RF-TVMLPT02 User manual

Rocket Fish RF-TVMLPT02 Parts list manual

Rocket Fish

Rocket Fish RF-TVMLPT02 Parts list manual

Rocket Fish rf-tvmfm02 User manual

Rocket Fish

Rocket Fish rf-tvmfm02 User manual

Rocket Fish RF-TVML70 User manual

Rocket Fish

Rocket Fish RF-TVML70 User manual

Rocket Fish RF-TVMP20 User manual

Rocket Fish

Rocket Fish RF-TVMP20 User manual

Rocket Fish RF-TVMLPT01 User manual

Rocket Fish

Rocket Fish RF-TVMLPT01 User manual

Rocket Fish RF-TVMFM03V2 User manual

Rocket Fish

Rocket Fish RF-TVMFM03V2 User manual

Rocket Fish RF-TVMLPT03 User manual

Rocket Fish

Rocket Fish RF-TVMLPT03 User manual

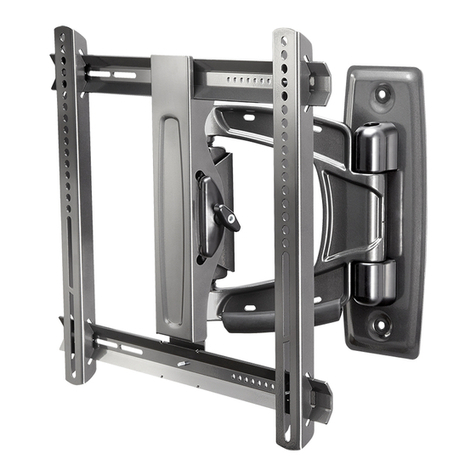

Rocket Fish RF-TVMFM02V2 User manual

Rocket Fish

Rocket Fish RF-TVMFM02V2 User manual

Rocket Fish RF-TVMP40 Quick start guide

Rocket Fish

Rocket Fish RF-TVMP40 Quick start guide

Popular TV Mount manuals by other brands

Novus NVB-8060WB user manual

Novus

Novus NVB-8060WB user manual

Crimson TU55 instruction manual

Crimson

Crimson TU55 instruction manual

Sony SU-WL500 Instructions (SU-WL500 Wall-Mount... user manual

Sony

Sony SU-WL500 Instructions (SU-WL500 Wall-Mount... user manual

ONKRON FM6 user guide

ONKRON

ONKRON FM6 user guide

AVF JZL102 manual

AVF

AVF JZL102 manual

Rawinternational PT2 instruction manual

Rawinternational

Rawinternational PT2 instruction manual

Perlesmith PSTVS04 instruction manual

Perlesmith

Perlesmith PSTVS04 instruction manual

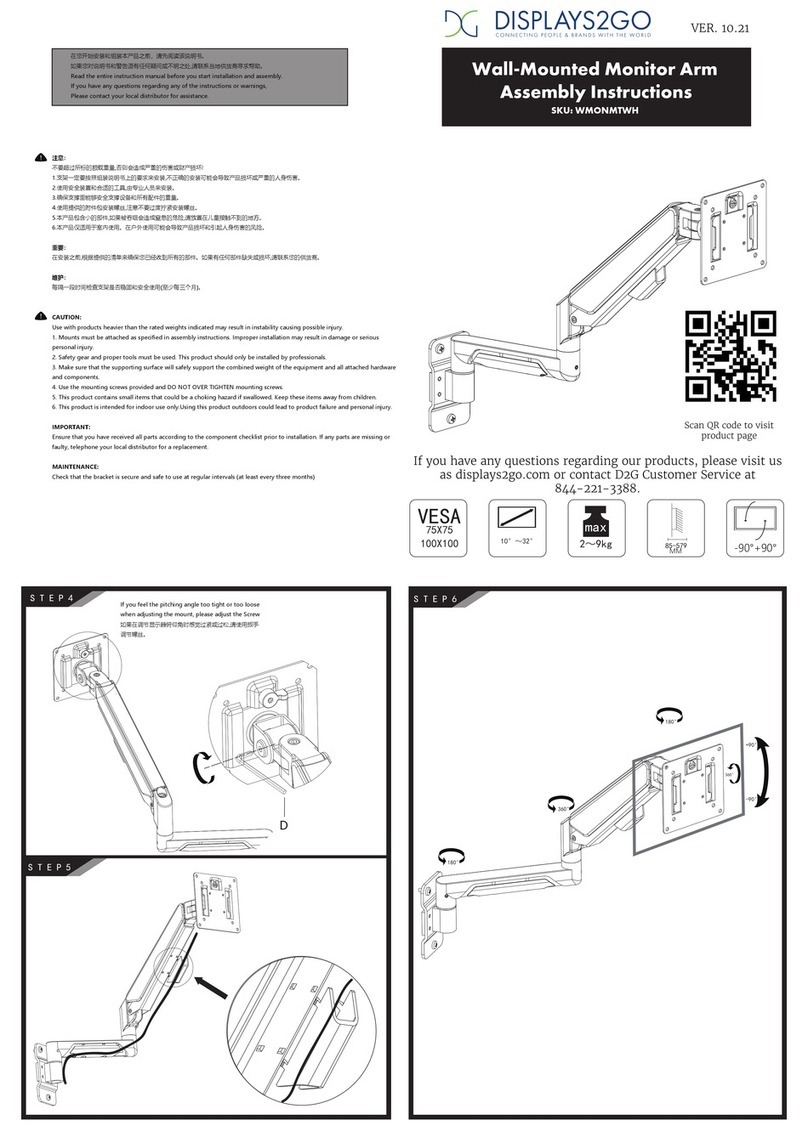

Displays2go WMONMTWH Assembly instructions

Displays2go

Displays2go WMONMTWH Assembly instructions

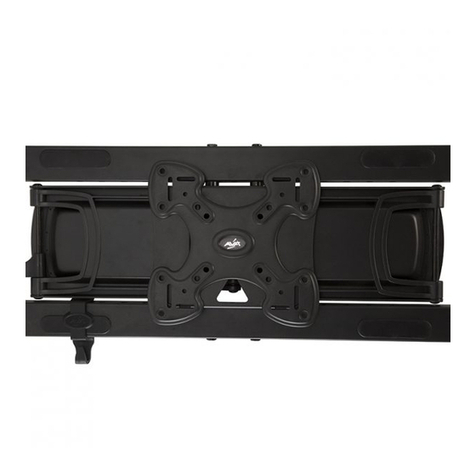

AVF Group CNL665-E manual

AVF Group

AVF Group CNL665-E manual

Vivo MOUNT-E-DN55 instruction manual

Vivo

Vivo MOUNT-E-DN55 instruction manual

PEERLESS Smartmount ST650  and assembly Installation and assembly manual

PEERLESS

PEERLESS Smartmount ST650 and assembly Installation and assembly manual

PEERLESS HAVE1 FPZ-655 manual

PEERLESS

PEERLESS HAVE1 FPZ-655 manual

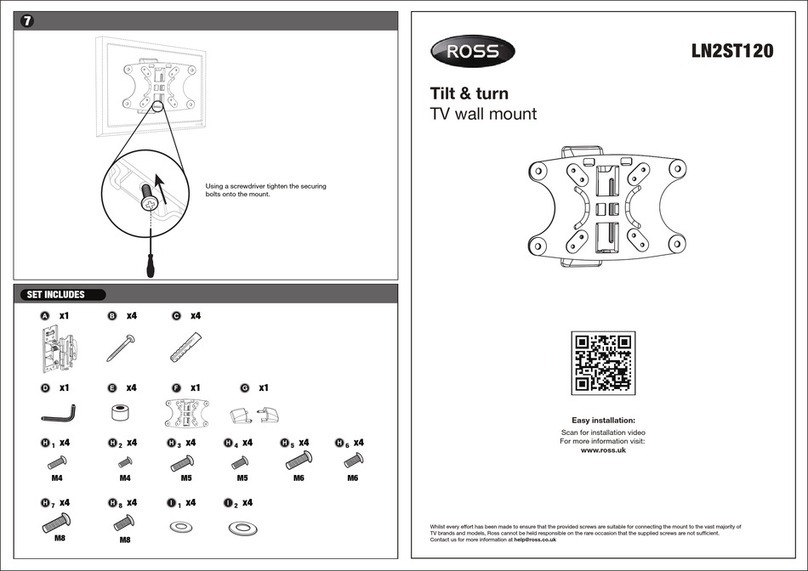

Ross LN2ST120 quick start guide
