H0-Modell: Elektrolokomotive
BR 193, PKP Cargo
H0-model: Electric locomotive
BR 193, PKP Cargo
H0-Model: Elektryczny lokomotywa
BR 193, PKP Cargo
Inbetriebnahme...........................2
Wartung und Pege......................15
Starting locomotive operation.........4
Maintenance of the model.............13
Uruchomienie lokomotywy............14
Konserwacja i pielęgnacja modelu....3

215
Inbetriebnahme Ihrer Lokomotive Wartung und Pege des Modells
D D
Auspacken des Modells: Das Modell vorsichtig

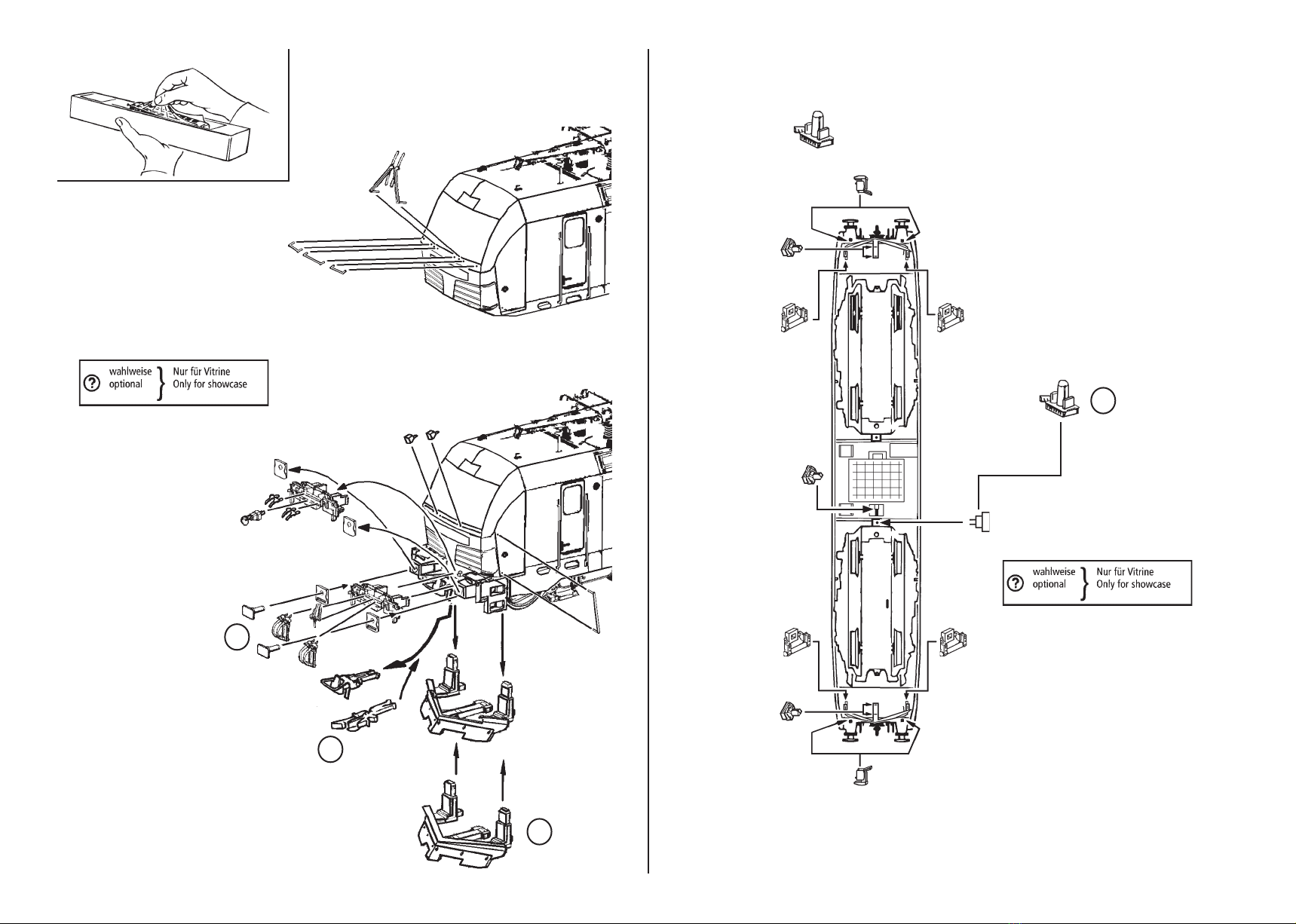

mit der Folie aus der Packung herausziehen (Fig. 1).
Betriebsbedingungen: Es empehlt sich, das
Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be-
fahrbare Radius für dieses Modell ist R2 des RO-
CO-Gleissystems (R2 = 358 mm).
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh-
len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut-
zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.
Aufrüstung: Sie können für Ihren Fahrbetrieb un-
ter verschiedenen Kupplungen wählen (Fig. 2). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.
Im beigelegten Zurüstbeutel nden Sie auch klei-
ne vorbildgetreue Steckteile für eine erweiterte
Aufrüstung Ihres Modells (Fig. 2+3), die Sie bitte
vorsichtig montieren. Achtung! Kleben nur
mit ausdrücklichem Hinweis.
Mehrzugbetrieb:
Den Brückenstecker aus der Schnittstelle entfernen
(diesen sorgsam aufbewahren).
Danach den Stecker des Steuerbausteins lagerichtig
einsetzen (siehe Fig. 8).
Achtung! Bei Modellen mit Zugzielanzeige ist
deren Beleuchtung sowie die Fernlicht-Funktion im
Analogbetrieb nicht schaltbar!
Ausführung für Wechselstrom:
siehe Fig. 11
Damit Ihnen Ihr Modell lange Freude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten notwendig:
1. Reinigung der Radstromkontakte: Rad-
stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig mit
einem kleinen Pinsel den Schmutz an den in Fig. 6
gekennzeichneten Stellen. Dazu zuerst den Getrie-
bedeckel abnehmen (Fig. 5).
2. Schmierung: Versehen Sie die im Schmier-

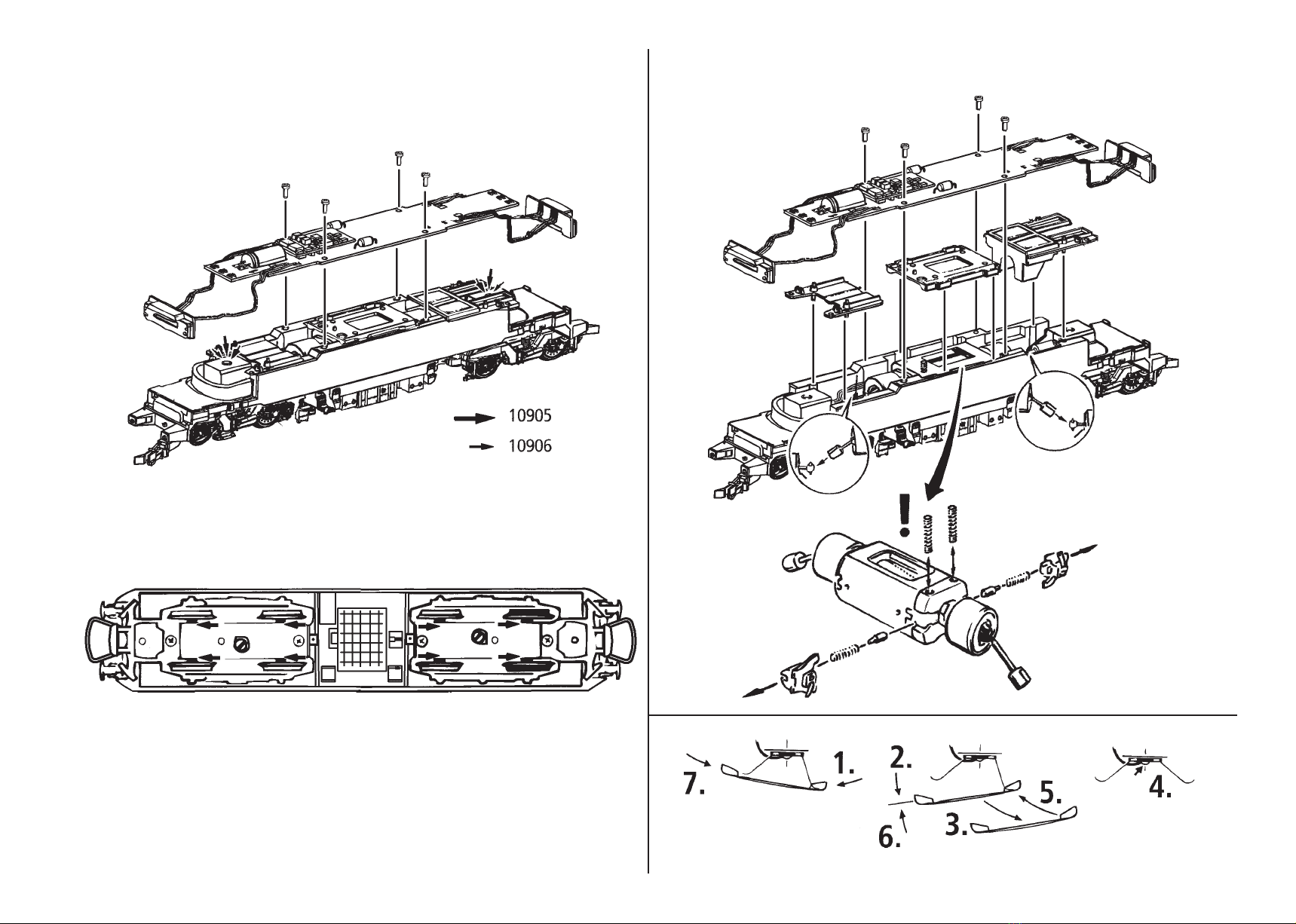

plan in Fig. 9 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu-
se abnehmen (Fig. 4). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-
beteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.
3. Haftreifenwechsel: Zuerst den Getriebedeckel
abnehmen (Fig. 5). Danach den Radsatz heraus-
nehmen und die Haftreifen mit einer Nadel od.
mit einem feinen Schraubendreher abziehen (Fig.
6+7). Beim Aufziehen der neuen Haftreifen darauf
achten, dass diese sich nicht verdrehen.
4. Kohlebürstenwechsel: Lokgehäuse abneh-
men (Fig. 4). Danach wird der Motor ausgebaut und
die Kohlebürsten ausgewechselt (Fig. 10).
Zusammenbau: Bitte achten Sie beim Zusam-
menbau auf die richtige Lage der Kontakte.
Position "ON"
Werkseinstellung: Stirnlicht fahrtrichtungsabhängig im Analog- und Digitalbetrieb.
Position „OFF“:
Im Analogbetrieb ist das Stirnlicht deaktiviert.
ON
1 2
Führerstand 2 ON Führerstand 1 ON
ON
1 2
Führerstand 2 OFF Führerstand 1 OFF

14 3
GB GB
Starting locomotive operation Maintenance of the model
Unwrap model: Take out the model cautiously
with foil (g. 1).
Operating instructions: Before use is advisab-
le to let the loco go around about 30 minutes for-
wards an 30 minutes backwards without load, to
obtain an optomal circuit and best tractive power.
The smallest radius this model should run is R2 of
the ROCO track system (R2 = 358 mm).
Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 46400, Roco track cleaning van, or item
no. 10002, Roco track cleaning rubber, for
remo-ving heavy dirt.
Fittings: Operation is possible with different
couplings (g. 2). We recommend using the Roco
close coupling.
In the enclosed accessory bag you will nd small
kits to be tted on your locomotive. Please mount
them cautiously.
Attention! Use glue only if indicated (g. 2+3).
Running in digital mode:
Remove the jumper from the interface.
Finally put the plug of the chip into the interface
as shown in g. 8.
A.C. operation: see g. 11
To enjoy your model for a long time, it is neces-
ary to service it regulary (i.e. after it has been in
ope-ration for approximately 30 hours).
1. Cleaning of wheel contacts: Wheel cont-
acts easily get dirty on tracks which are not en-
tirely clean. Use a small brush to remove dirt
from spots marked in g. 6. Prior to cleaning the
contacts dismantle the bogie (g. 5).
2. Lubrication: Apply tiny oil drops to spots
marked in g. 9. Prior to lubrication dismantle lo-
comotive (g. 4). We recommend using item no.
10906, Roco oiler. For lubrication the gearparts
(e.g. cogwheels, worm) we whould recommended
our Roco special grease (item no. 10905).
Attention: Please do not oil these parts when
using our grease.
3. Change of traction tyre: Remove the gear
cover (g. 5). Take out wheel set and remove
traction tyre using a pin or a ne screwdriver
(g. 6+7). When pressing on the new traction tyre
please avoid twisting it.
4. Carbon Brush Changing: First remove loco
body (g. 4), and then the motor (g. 10).
Assembly: During assembly please take care of
correct position of contacts.
Position "ON"
Works setting: The headlight is illuminated in the analogue and digital operations, depending on the
direction of travel.
Position „OFF“:
In the analogue operation, the headlight is deactivated.
ON
1 2
Drivers Cab 2 ON Drivers Cab 1 ON
ON
1 2
Drivers Cab 2 OFF Drivers Cab 1 OFF

413
Uruchomienie lokomotywy Konserwacja i pielęgnacja modelu
PL PL
Rozpakowanie modelu: Lokomotywę wyciąg-
nąć ostrożnie z opakowania pociągając za folię
(Fot. 1).
Conditions de rodage: Zalecamy krótki okres
docierania. Przez pierwszych 30 minut lokomo-
tywa powinna poruszać się ze średnią prędkością.
Najmniejszy promień, po którym model ten może
się poruszać to R2 (358 mm) w systemie torów
ROCO.
Lokomotywa może poruszać się bez usterek tylko
na czystych szynach. Zalecamy stosowanie wa-
gonu do czyszczenia szyn ROCO, nr arty-
kułu 46400, a przy mocniejszym zabrudzeniu
gumkę do czyszczenia szyn ROCO, nr arty-
kułu 10002.
Wyposażenie: Do łączenia kolejek można stoso-
wać rożne sprzęgi (Fot. 2). Zalecamy stosowanie
krótkiego sprzęgu ROCO.
W załączonym woreczku z wyposażeniem znajdu-
ją się także małe, wiernie odtworzone detale z do-
datkowym wyposażeniem lokomotywy (Fot. 2+3),
należy je montować bardzo ostrożnie na wtyk.
Uwaga! Klejenie stosować tylko wtedy, gdy
nakazuje tego instrukcja.
Jazda kilku pociągów: Następnie wyjąć
zworkę z interfejsu (starannie przechować). Na
koniec osadzić prawidłowo zworkę modułu stero-
wania (Fot. 8).
Wersja na prąd przemienny:
patrz fot. 11
Aby lokomotywa sprawiała przez długi czas sa-
tysfakcję, należy wykonywać przy niej regularnie
(co ok. 30 godzin pracy) określone czynności ser-
wisowe:
1. Czyszczenie styków kół prądowych: Styki
kół prądowych łatwo zabrudzić na zanieczyszczo-
nych szynach. Małym pędzelkiem usunąć ostrożnie
zabrudzenia z miejsc pokazanych na fot. 5.
2. Smarowanie: W miejsca pokazane na sche-
macie smarowania na fot. 9 należy dać małe kro-
pelki oleju. W tym celu najpierw zdjąć obudowę
lokomotywy (fot. 4). Zalecamy stosowanie olejarki
ROCO, nr art. 10906. Do smarowania elementów
przekładni (koła zębate, ślimak) zalecamy stoso-
wanie specjalnego smaru ROCO, nr art. 10905. Na
tak posmarowane części nie należy dawać oleju.
3. Wymiana opaski koła napędowego:
Opaskę koła napędowego ściągnąć igłą lub minia-
turowym wkrętakiem (fot. 6+7). Podczas zakłada-
nia nowej opaski na koło napędowe nie przekręcić
jej.
4. Wymiana szczotek węglowych: Zdjąć obu-
dowę lokomotywy (fot. 4). Następnie wymonto-
wać silnik i wymienić węglowe szczotki (fot. 10).
Montaż: Podczas montażu należy zwrócić uwagę
na prawidłowe położenie styków.

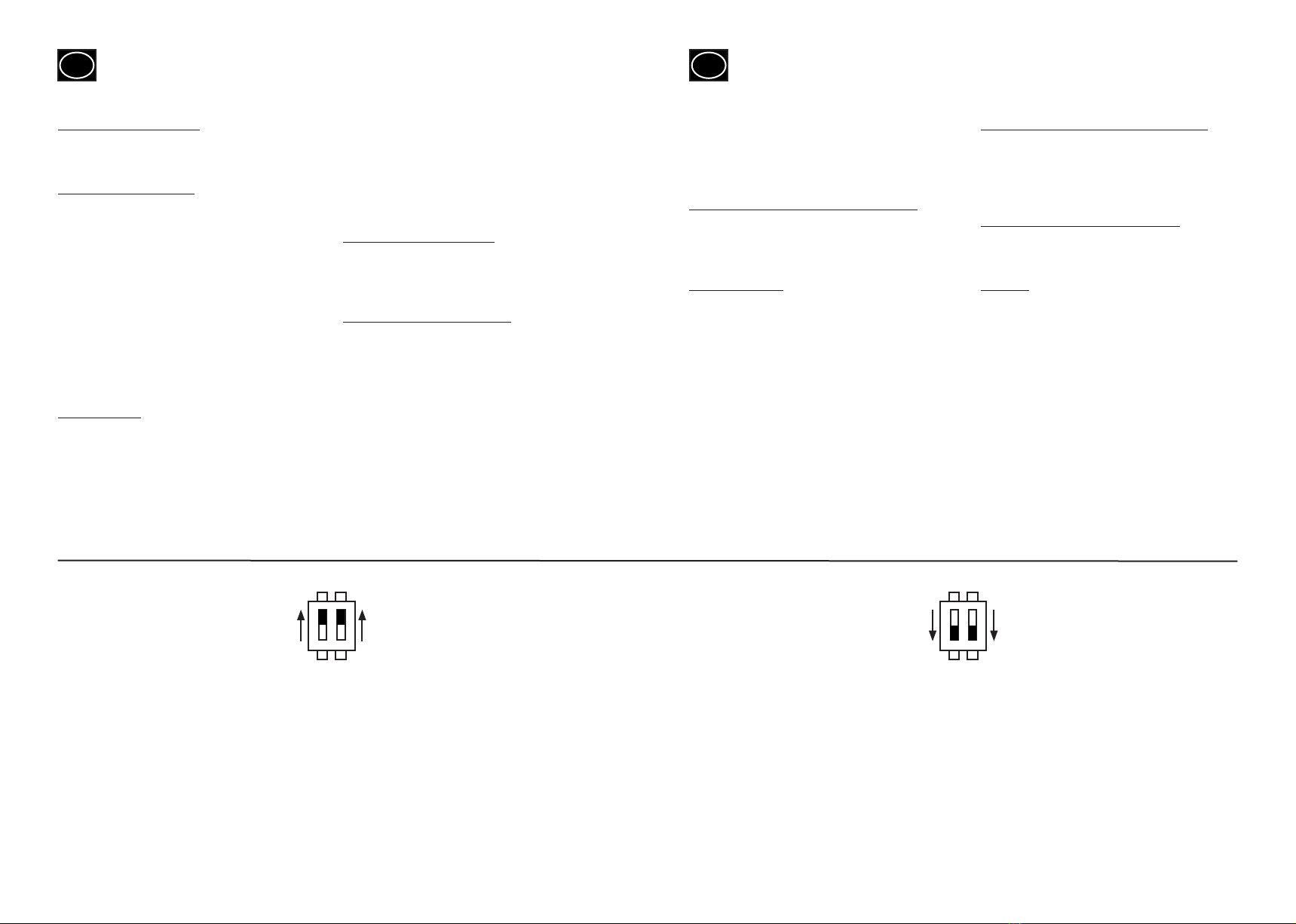

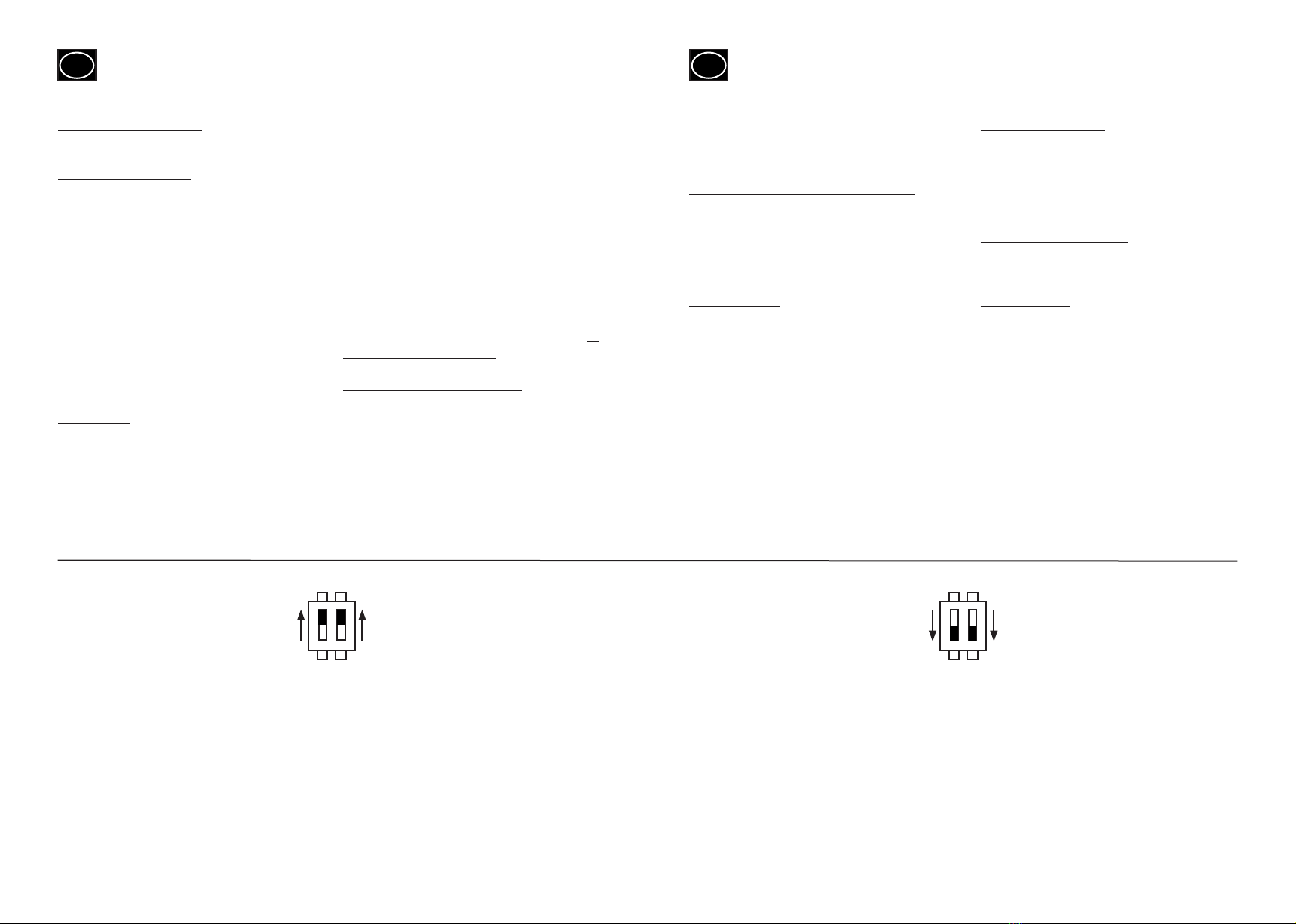

Position "ON"
Ustawienie fabryczne: Oświetlenie przednie zależy od kierunku jazdy w trybie analogowym i cyfrowym.
Position „OFF“:
W trybie analogowym reektor jest wyłączony.
ON
1 2
Kabina 2 ON Kabina 1 ON
ON
1 2
Kabina 2 OFF Kabina 1 OFF

12 5
Fig. 9 Fig. 10
Fig. 11

Aux. 6 (F6) Aux. 7 (F7)
611
Ausgangsbelegung / Decoder interface
/ Przypisanie wyjścia
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Licht vorne
Front light
Światło przednie
V (+)
Verdrehschutz
Twist protection
Torsion protection
Licht hinten
Rear light
Światło za sobą
Lautsprecher A
Speaker A
Głośnik A
Lautsprecher B
Speaker B
Głośnik B
Aux. 4 (F4)
Aux. 3 (F3)
GPIO/A / Zugbus-Data
DC (+) Elko
Motor rechts (+)
Engine right (+)
Motor prawo (+)
Motor links (-)
Engine left (-)
Silnik w lewo (-)
Schiene/Schleifer rechts
Track/Pick up right
Szlierka w prawo
Schiene/Schleifer links
Track/Pick up left
Szlierka po lewej
Aux. 1 (F1) rotes Schlusslicht ,FS 2
Aux. 1 (F1) red Taillight, Drivers cab 2
Aux. 1 (F1) Czerwone światło tylne Kabina 2
Aux. 2 (F2) rotes Schlusslicht, FS 1
Aux. 2 (F2) red Taillight, Drivers cab 1
Aux. 2 (F2) Czerwone światło tylne, Kabina 1
Aux. 5 (F5)
Decoder 22-pin
(empf./Rec. 10896 / 10891) Decoder 16-pin
!
Fig. 8

10 7
1.
1.
2.
2.
1. 1.
Fig. 4 Fig. 6
Fig. 5 Fig. 7

?
89
Führerstand 1 / Driver‘s Cab 1 / Kabina 1
Authentisch für Modell / Authentic for model / Autentyczny dla modelu
?
?
?
Fig. 1 Fig. 3Fig. 2
1x
fakultatywnie Tylko do prezentacji
fakultatywnie Tylko do prezentacji
