roco BR 23 002 User manual

www.roco.cc
DRB 23 002
Handbuch
Manual
Manuel
72250
78250
72251
78251
8072250920.indd 1 24.10.2014 10:03:55

2
2
Auspacken des Modells!
Unwrap model!
Déballage du modèle!
1.
2. 2.
4.
5.
6.
7.
2
3.
5.
7.
8072250920.indd 2 24.10.2014 10:03:56

3
3
Einleitung .......................................................................................................................... 4
Inbetriebnahme ihrer Lokomotive
▪ Vor der ersten Inbetriebnahme ...................................................................................... 5
▪ Einfahren des Modells ................................................................................................... 5
▪ Betriebsbedingungen ..................................................................................................... 5
▪ Aufrüstung ..................................................................................................................... 5 – 6
▪ Nachrüsten eines Seuthe Dampfgenerators .................................................................. 7
▪ Nachrüsten eines PluX Decoders 10880 (Nur für Artikel 72250) .................................... 7
Wartung und Pege Ihres Modells
▪ Entkuppeln von Lok und Tender .................................................................................... 8
▪ Reinigung der Radstromkontakte .................................................................................. 8 – 9
▪ Schmierung ................................................................................................................... 10
▪ Haftreifenwechsel .......................................................................................................... 11
▪ Kohlebürstenwechsel ..................................................................................................... 11
▪ Schleiferwechsel (Nur für Artikel 78250 und 78251) ....................................................... 11
▪ Zusammenbau .............................................................................................................. 11
Montage der beiliegenden Ätzschilder .............................................................................. 12
Der Sounddecoder (Nur für Artikel 72251 und 78251)
▪ Funktionstastenbelegung der BR 23 002 (Auslieferungszustand) ................................. 13
▪ Lokeinstellungen ........................................................................................................... 13
▪ CV-Liste der BR 23 002 .................................................................................................. 14
▪ Kombinationen für CV29
.................................................................................................. 15
▪ Betrieb mit DCC-Zentrale (
multi MAUS/ multi MAUSpro)................................................ 15
▪ Zusatzfunktion .............................................................................................................. 15
▪ Betrieb mit Märklin1) 6021 ............................................................................................. 16
▪ Programmieren mit Märklin1) 6021 ................................................................................ 16
▪ Betrieb mit Märklin1) Mobile Station ........................................................................ 16 – 17
▪ Programmieren mit Märklin1) Mobile Station ................................................................ 17
Ersatzteilliste ................................................................................................................ 50 – 57
Inhaltsverzeichnis
Zeichenerklärung
Gleichstrom mit Schnittstelle
Gleichstrom mit Sound und Decoder
Wechselstom mit Sound und Decoder
1)„Märklin“ ist ein eingetragenes Warenzeichen der Geb. Märklin & Cie. GmbH, Göppingen
2) „Motorola“ ist ein eingetragenes Warenzeichen der Motorola Inc., Tempe-Phoenix (Arizona/USA)
Wechselstrom mit Decoder
8072250920.indd 3 24.10.2014 10:03:57

72251
72251
78250
78250
72250
72250 78251
78251
4
4
Einleitung
Lieber Modellbahnfreund,
vielen Dank für den Kauf unseres Modells der BR 23 002. Die vorliegende Betriebsanleitung
soll Ihnen helfen, die umfangreichen Funktionen Ihrer BR 23 002 zu nutzen.
Wir wünschen viel Vergnügen und eine Gute Fahrt!
Ihr Roco-Team
Zum Vorbild
Die Deutsche Reichsbahn ließ auf Basis des bewährten Kessels der Baureihe 50 eine Personen-
zuglokomotive entwickeln. Sie war ursprünglich als stärkere Maschi-ne und Nachfolger-Lok
der P 8 und G 10 mit höher belastbarem Kessel gedacht, doch den beiden Probelokomotiven
von 1941 folgte keine Serienfertigung mehr, da ab 1942 nur mehr kriegswichtigere Typen ver-
langt wurden. Nach 1945 gelangten beide Prototypen zur DR, wobei die 23 001 dann als 35
2001-2 noch bis 1974 im Dienst der VES-M Halle stand. Sie wurde als Bremslokomotive (mit
Reko-Kessel) eingesetzt und mit einer Riggenbach-Luft-druckbremse ausgerüstet. Ursprüng-
lich war die Maschine mit einem Tromov-Ausgleichsschieber bestückt, doch der erwies sich
nicht als zuverlässig und sie erhielt dann einen Winterthurer Druck-ausgleicher. In den 1950er-
Jahren war sie kurzzeitig mit einem Tender 2´2´T34 bei der DR eingesetzt worden, weil aber
der Wasservorrat nicht ausreichend war, erhielt sie den der Baureihe 50. Unter Kennern gilt die
23 001 als eine der aus-gewogensten und formschönsten Dampf-loks aus dieser Zeit.
4
8072250920.indd 4 24.10.2014 10:03:57

5
5
72251
72251
78250
78250
72250
72250 78251
78251
Inbetriebnahme ihrer Lokomotive
▪ Vor der ersten Inbetriebnahme
Um schlechte Laufeigenschaften oder Schäden zu vermeiden müssen die Kuppelstangenlager vor
der ersten Inbetriebnahme an Ihrer Lokomotive geölt werden. Hierzu empfehlen wir den ROCO-Öler
10906
▪ Einfahren des Modells
In den ersten fünf Minuten sollte Ihre Lokomotive mit mittlerer Geschwindigkeit fahren.
Der kleinste befahrbare Radius für dieses Modell
ist R3 (419,6 mm) des ROCO-Gleissystems Mo-
dell mit Kolbenschutzrohre). Radius R2 (358 mm)
ist nur bedingt und ohne Kolbenschutzrohre be-
fahrbar (Der einwandfreie Lauf Ihrer Lokomotive
ist nur auf sauberen Schienen gewährleistet. Hier-
zu empfehlen wir den ROCO-Schienenreinigungs-
wagen Art. Nr. 46400 und bei etwas stärkerer
Verschmutzung den ROCO-Schienen-Reinigungs-
gummi Art.Nr. 10002
Sie können für ihren Fahrbetrieb unter verschiedenen Kupplungen wählen. Wir empfehlen den Einsatz
der ROCO-Kurzkupplung.
▪ Aufrüstung
Wahlweise
Nur für Vitrine
1. 2.
▪ Betriebsbedingungen
8072250920.indd 5 24.10.2014 10:03:57

6
6
72251
72251
78250
78250
72250
72250 78251
78251
6

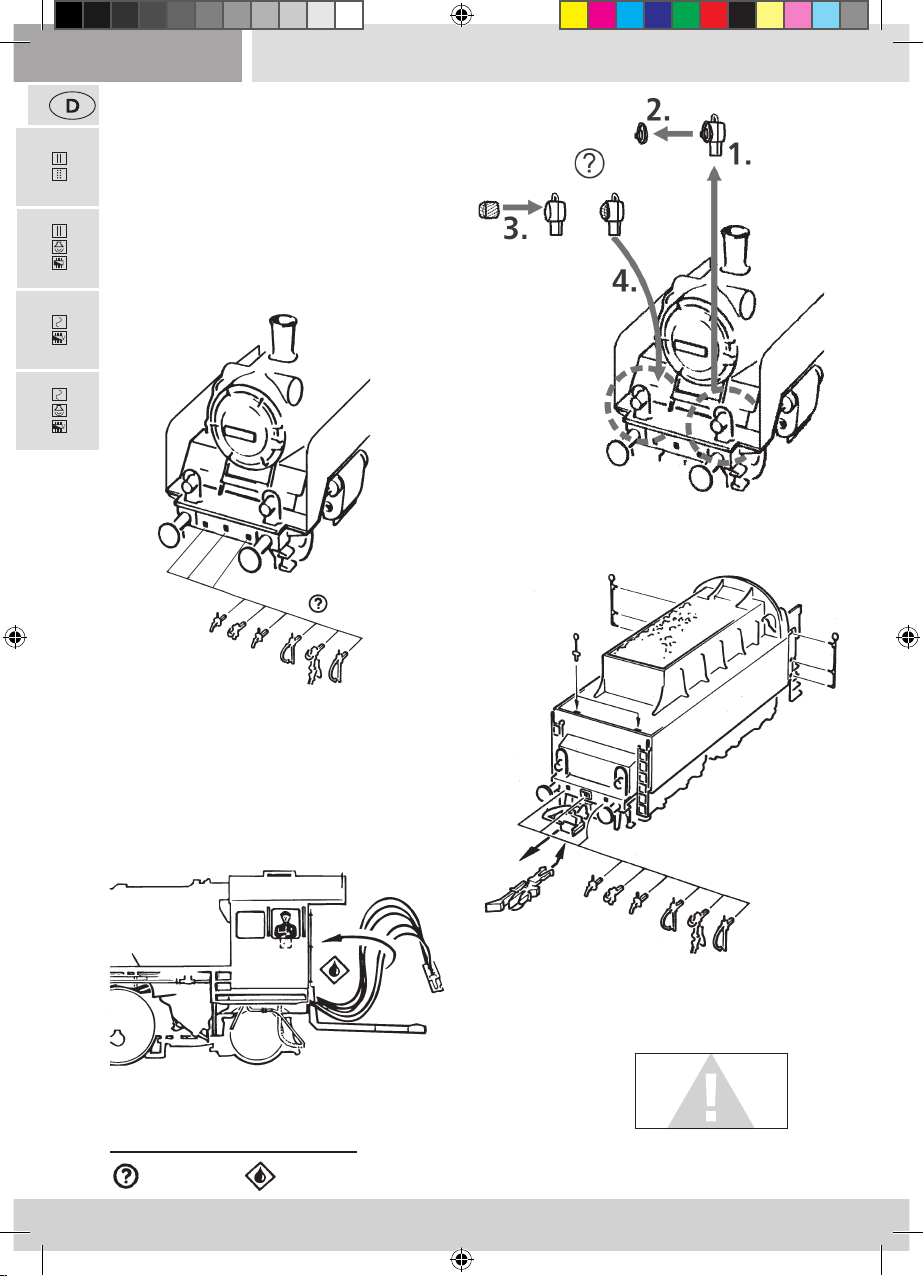

Kleben nur mit
audrücklichen
Hinweis!
Wahlweise
Im beigelegten Zurüstbeutel nden Sie auch klei-
ne vorbildgetreue Steckteile für eine erweiterte
Aufrüstung Ihrer Lokomotive, die Sie bitte vor-
sichtig montieren.
Kleben
8072250920.indd 6 24.10.2014 10:03:58

7
7
72251
72251
78250
78250
72250
72250 78251
78251

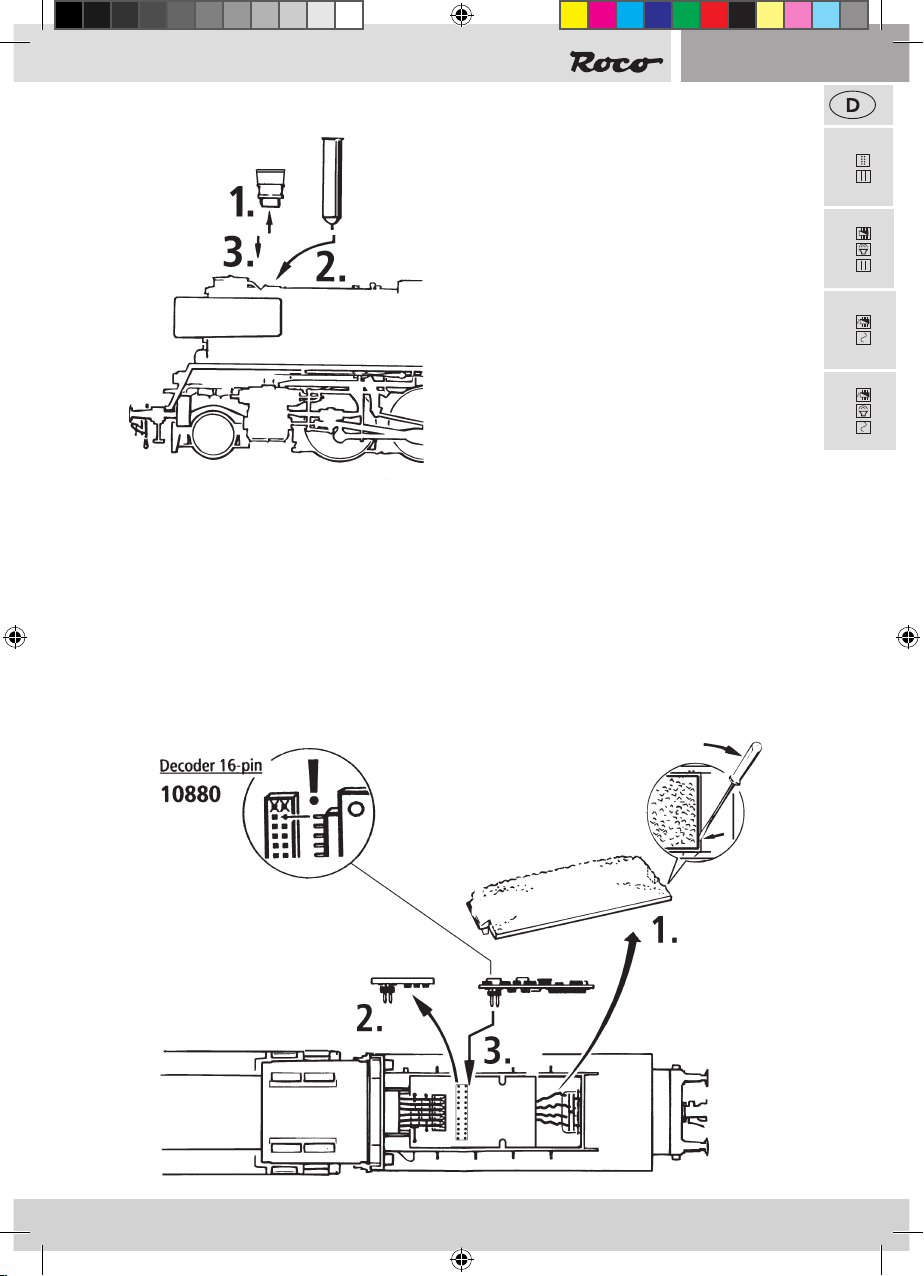

▪ Nachrüsten eines Seuthe Dampfgenerators
Zuerst den Rauchfang abnehmen und dann den
Seuthe Dampfgenerator Nr. 10 (für den analogen
DC-Betrieb oder Nr. 11 (für Digitalen DC-Betrieb)
einbauen.
Bei einem eingebauten Dampfgenerator im Di-
gitalbetrieb mit einem nachgerüsteten Decoder
10880 ist mit der F1- / O- oder Function Taste
das Ein- und Ausschalten des Dampfgenerators
möglich.
▪ Nachrüsten eines PluX Decoders 10880 (nur für Artikel 72250)
Funktionen im Betrieb mit Brückenstecker (= Analogetrieb):
– Lichtwechsel weiß/rot (Fahrtrichtungsabhängig)
– Rauchgenerator Seuthe 10 (falls nachgerüstet)
Funktionen im Betrieb mit nachgerüstetem Decoder 10880 (= Digitalbetrieb):
F0 = Lichtwechsel weiß/rot (Fahrtrichtungsabhängig)
F1 = Rauchgenerator Seuthe 11 (falls nachgerüstet)
8072250920.indd 7 24.10.2014 10:03:58

8
8
72251
72251
78250
78250
72250
72250 78251
78251
Wartung und Pege des Modells
Damit Ihnen Ihre Lokomotive lange Freude bereitet, sind regelmäßig (ca. alle 30 Betriebsstunden) ge-
wisse Servicearbeiten zweckmäßig.
Bevor Sie mit der Pege und Wartung des Modells beginnen entkuppeln Sie zuerst die Lokomotive vom
Tender.
▪ Entkuppeln von Lok und Tender
▪ Reinigung der Radstromkontakte
Radstromkontakte können auf unsauberen Schienen leicht verschmutzen. Bitte entfernen Sie vorsichtig
mit einem kleinen Pinsel den Schmutz an den gekennzeichneten Stellen (Fig. 2). Dazu das Lokgehäuse
(Fig. 1 und 1a) bzw. die Drehgestellblenden abnehmen Fig. 1b) .
Fig. 1
8072250920.indd 8 24.10.2014 10:03:59

9
9
72251
72251
78250
78250
72250
72250 78251
78251
Fig. 2
Fig. 1a
Fig. 1b
8072250920.indd 9 24.10.2014 10:03:59

10
10
72251
72251
78250
78250
72250
72250 78251
78251

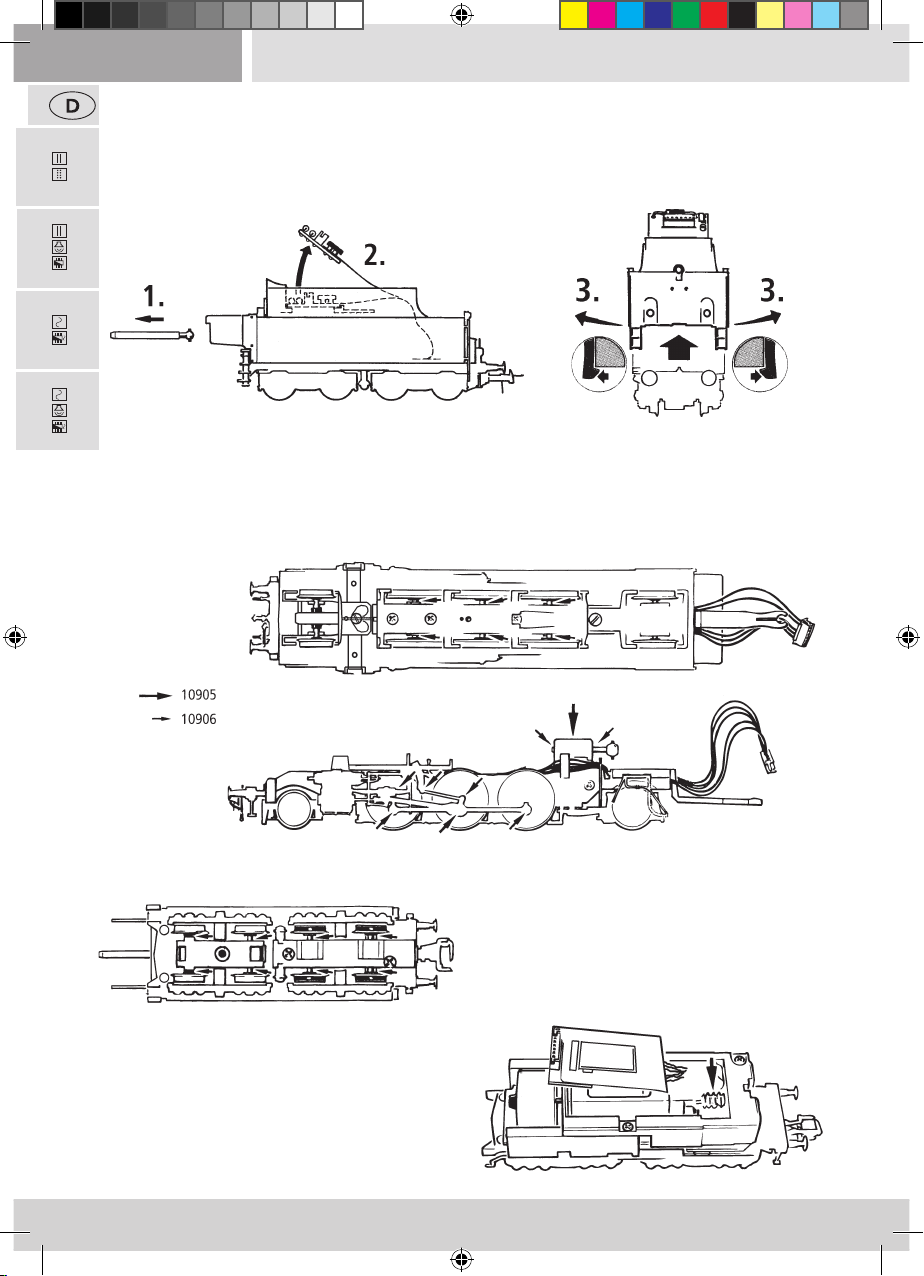

Zur Schmierung der Getriebeteile (Zahnräder,
Schnecke) empfehlen wir das ROCO-Spezialfett
10905. Im Falle der Schmierung diese Teile bitte
nicht ölen.
Versehen Sie die im Schmierplan gekennzeichne-
ten Stellen mit nur kleinen Öltropfen Fig. 2. Wir
empfehlen den ROCO-Öler Art. Nr 10906.
Dazu das Lokgehäuse abnehmen (siehe Kapitel: Reinigung der Radstromkontakte, Fig. 1 und 1a) bzw.
Tendergehäuse abnehmen (Fig. 1b).
▪ Schmierung
Fig. 1
Fig. 2
Fig. 3
8072250920.indd 10 24.10.2014 10:03:59

11
11
72251
72251
78250
78250
72250
72250 78251
78251
▪ Haftreifenwechsel
Zuerst die Drehgestellblenden abnehmen.
Achten Sie vor der Herausnahme von Achsen auf
die ursprüngliche Lage der Radkontakte!
Die Haftreifen mit einer Nadel oder mit einem fei-
nen Schraubendreher abziehen. Beim Aufziehen
der neuen Haftreifen bitte darauf achten, dass
dieser sich nicht verdreht.
▪ Kohlebürstenwechsel
Tendergehäuse abnehmen (siehe Kapitel: Schmierung, Fig. 1). Danach wird der Motor ausgebaut und
die Kohlebürsten ausgewechselt.
▪ Zusammenbau
Achten Sie beim Zusammenbau wieder auf die richtige Lage der Kontakte!
▪ Schleiferwechsel (nur für 78250 und 78251)
8072250920.indd 11 24.10.2014 10:03:59

72251
72251
78251
78251
12
12
72251
72251
78250
78250
72250
72250 78251
78251
Achtung!
Um eine gute Montage der
beiliegenden Ätzschilder zu er-
zielen, bitten wir folgendes zu
beachten:
Im Lieferzustand ist die geätzte
Schildoberäche vollständig la-
ckiert. Um die Metallbuchstaben- und Ziern sichtbar zu machen, muß die Lackierung auf der Buchsta-
ben- und Ziernoberäche entfernt werden. Dazu wie folgt vorgehen:
1. Ohne sie aus dem Ätzrahmen zu entfernen, die Schilder mit ihrer Rückseite auf eine harte und völlig
ebene Oberäche legen.
2. Mit dem ROCO-Rubber (Art.-Nr. 10002), mit einem scharfen Messer mit gerader Klinge oder mit
einem ähnlichen Gerät die Farbe von der Oberäche der Zeichen vorsichtig und sauber abziehen.
Dabei darauf achten, daß man beim Abziehen der Farbe nicht zu tief gerät und die Farboberäche
zwischen den Zeichen verletzt.
3. Sollte das Ergebnis nicht befriedigend sein, empfehlen wir die verbliebene Farbe mit einem geeig-
neten Lösungsmittel (Pinselreiniger) vollständig zu entfernen, die Schilder trocknen zu lassen und
anschließend frische Farbe aufzutragen. Nach dem Durchtrocknen das Abziehen der Farbe von den
Zeichenoberächen wiederholen.
4. Mit Vorsicht die einzelnen Schilder aus ihrem Ätzrahmen heraustrennen und die verbliebenen Gra-
te entfernen.
5. Mit sehr wenig Klebsto die Ätzschilder über die aufgedruckten Schilder des Fahrzeuges kleben.
Besser und gefahloser ist die Verwendung von dünnem, entsprechend zugeschnittenen Doppelkle-
beband.

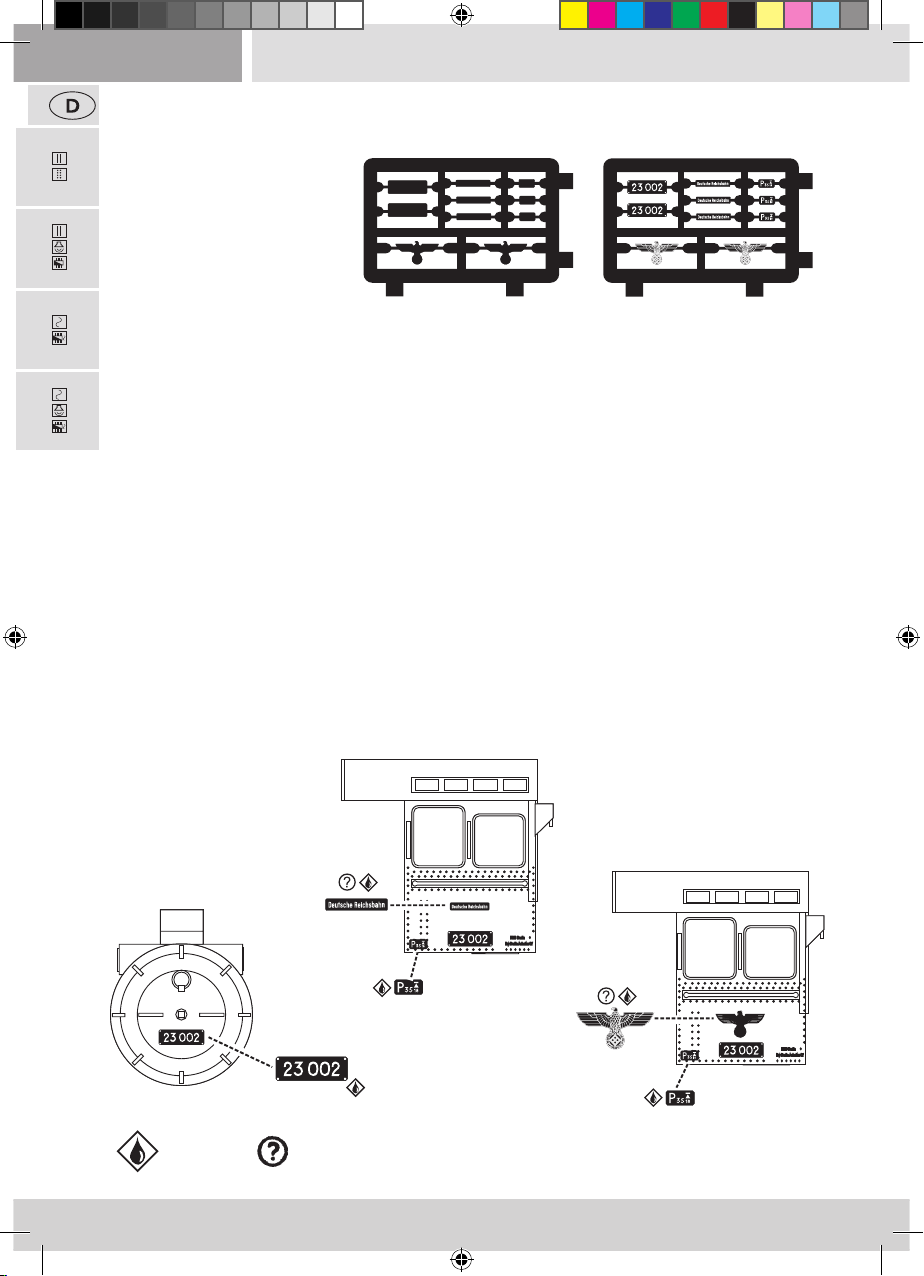

Montage der beiliegenden Ätzschilder
Kleben
12
Wahlweise
8072250920.indd 12 24.10.2014 10:04:00

13
13
72251
72251
78251
78251
72251
72251
78250
78250
72250
72250 78251
78251
▪ Lokeinstellungen
Der in dieser Lok enthaltene Sounddecoder der Firma ZIMO wurde optimal auf die Lok eingestellt. Den-
noch können Sie viele Decoder-Eigenschaften Ihren Wünschen anpassen. Dazu lassen sich bestimmte
Parameter (die so genannten CVs – Conguration Variable – oder Register) verändern.
Prüfen Sie aber vor jeder Programmierung, ob diese tatsächlich notwendig ist. Falsche Einstellungen
können dazu führen, dass der Decoder nicht richtig reagiert.
Für einen hohen Fahrkomfort ist der Decoder werkseitig auf 28/128 Fahrstufen vorprogrammiert. Damit
ist er mit allen modernen DCC- ( multi MAUS/ multi MAUSpro) und Motorola2)-Steuergeräten einsetzbar.
Der Sounddecoder wurde speziell für die zusätzlichen Funktionen verändert und darf nicht
gegen einen im Handel erhältlichen Decoder ausgetauscht werden.
Soll die Lok umprogrammiert werden, darf nur die Lok auf dem Programmiergleis stehen.
▪ Funktionstastenbelegung der BR23 002 (Auslieferungszustand)
Die Lok ist ab Werk auf die Adresse 03 eingestellt
F-Taste Funktion
Licht Spitzenlichter
F1 Fahrsound
F2 P kurz
F3 P lang
F4 Kupplung
F5 Schanerp
F6 Rangiergang
F7 Kohleschaufeln
F8 Luftpumpe
F9 Wasserpumpe
F10 Bahnhofsansage
F11 Sanden
F12 P
F13 Entwässern
F14 Mute - Taste
F15 Druck ablassen
F16 Injektor
Motorola 2)
1.Adresse
Motorola 2)
2.Adresse
Der Sounddecoder
8072250920.indd 13 24.10.2014 10:04:01

14
14
72251
72251
78251
78251
CV Name Werte Default
Werte
1Adresse (= kurze Adresse) 01 – 99 3
2Anfahrspannung (kleinste Kriechgeschwindigkeit) 01 – 252 1
3Beschleunigungszeit (vom Stillstand bis Maximalgeschwindigkeit) 00 – 255 16
4 Bremszeit (von Maximalgeschwindigkeit bis Stillstand) 00 – 255 12
5 Maximalgeschwindigkeit 00 – 252 160
6 Mittengeschwindigkeit (bei mittlerer Fahrstufe)
Wert 1 entspricht 1/3 von Vmax. (CV5)
00 – 252 1
7 Decoderversionsnummer (nur lesen! Lesbar nur an lesefähigen
Verstärkern/Zentralen).
Wichtig! Für die Nutzung der
multi MAUS zum Erreichen von
CV´s größer als CV255: Mit der kurzfristigen Programmierung
der CV7 wird nur der anschließende Programmierzugri mit
dem Wert 10 um 100 CV-Plätze erhöht (also CV166 greift dann
z.B. auf CV266 zu!) Wert 20 um 200 CV-Plätze erhöht
8 Reset-Funktion Zurücksetzen aller Werte auf Werkseinstellung;
(An lesefähigen Verstärkern/Zentralen ist die Herstellererken-
nung lesbar)
08 = Reset
13 Analogmodus F1 bis F8 (00 – keine Funktion im Analogmodus)
01 – Funktion F1 02 – Funktion F2
04 – Funktion F3 08 – Funktion F4
16 – Funktion F5 32 – Funktion F6
64 – Funktion F7 128 – Funktion F8
Achtung! Beim Aktivieren von mehreren Funktionen über die CV‘s
im Analogbetrieb, kommt es zur gleichzeitigen Ausführung
00 – 255 1
14 Analogmodus F9 bis F12, sowie Stirnlicht
01 – Stirnlicht vorne 02 – Stirnlicht hinten 04 – Funktion F9
08 – Funktion F10 16 – Funktion F11 32 – Funktion F12
64 – Analogbetrieb ohne Verzögerung möglich (CV3, CV4)
128 –Analogbetrieb geregelt
00 – 255 195
17+
18
Lange Adresse (Vorraussetzung: In CV29 ist die lange Adresse
eingeschalten)
100 – 9999
29 Einstellungen Siehe Tabelle im
Kapitel „Kombina-
tionen für CV29“
6
266 Gesamtlautstärke aller Geräusche 00 – 255 86
287 Bremssoundschwelle (Je größer der Wert, umso früher wird
beim Bremsen das Bremsgeräusch gestartet)
00 – 255 100
▪ CV-Liste der BR 23 002
8072250920.indd 14 24.10.2014 10:04:01

15
15
72251
72251
78251
78251
▪ Kombinationen für CV29
CV29 Bit 0 Bit 1 Bit 2
Fahrtrichtung Fahrstufen Betriebsart Wert Wert
kurze Adresse lange Adresse
normal 14 digital 0 32
vertauscht 14 digital 1 33
normal 28/128 digital 2 (default) 34
vertauscht 28/128 digital 3 35
normal 14 analog+digital 4 36
vertauscht 14 analog+digital 5 37
normal 28/128 analog+digital 6 38
vertauscht 28/128 analog+digital 7 39
Bit 5
▪ Betrieb mit DCC-Zentrale ( multi MAUS/ multi MAUSpro)
Da die multi MAUS/ multi MAUSpro über 20 Funktionstasten und einer Lichttaste verfügt, ist die Bedie-
nung besonders komfortabel.
Programmierarten
Wir empfehlen: Direkt CV-Programmierung (byteweise) oder POM-Modus (Programmierung am
Hauptgleis). Das Programmieren ist im Handbuch der
multi MAUS/ multi MAUSpro beschrieben.
Auslesen:
Mit einer entsprechenden Ausrüstung (z.B. Rocomotion 10785 /
multi ZENTRALEpro 10830) können Sie
die Werte byte- und bitweise auslesen.
▪Zusatzfunktionen
Eine Fülle anderer, jedoch wohl recht selten benötigter Einstellmöglichkeiten hinsichtlich Fahrstu-
fenkurve, Lastnachregelungseinstellung oder Geräuschsynchronisation können Sie im ausführlichen
Handbuch in Erfahrung bringen. Bitte beachten Sie hierzu die Anleitung MX6462P auf www.zimo.at
8072250920.indd 15 24.10.2014 10:04:01

16
16
78251
78251
▪ Betrieb mit Märklin1) Mobile Station
Achtung!
In der Märklin1) Mobile Station Datenbank sind nur Märklinloks enthalten.
Für das Anlegen von Roco Lokomotiven in der Märklin1) Mobile Station verwenden Sie dazu eine von
zwei Universalnummern 36330/37962. Diese sind folgendermaßen einzustellen:
Lok in der Datenbank anlegen:
1. Der Drehregler muss auf 0 stehen
2. „Esc“-Taste drücken.
3. Mit Drehregler zu Menüpunkt „Neue Lok“.
4. Drehregler drücken.
5. Mit dem Drehregler zum Menüpunkt „Datenbank“.
6. Drehregler drücken.
7. Mit dem Drehregler eine der beiden Universalnummern auswählen (empfohlen wird mit der 36330
zu beginnen);
8. Drehregler drücken.
Einstellen der richtigen Adresse:
1. „Esc“-Taste drücken;
2. Mit dem Drehregler zu Menüpunkt „Lok ändern“.
▪ Programmieren mit Märklin1) 6021
Hinweis: Der DIP-Schalter #2 an der Hinterseite der Märklin1) 6021 muss zum Programmieren ein-
geschalten sein.
1. Fahrtregler auf ‚0‘ stellen
2. stop + go ca. 1sec. drücken um Reset auszulösen (alternativ die Station Aus/Einstecken)
3. stop drücken
4. Adresse oder ‚80‘ eingeben
5. Während dem Betätigen der Fahrtrichtungsumkehr go drücken
6. CV bei Märklin1) 6021 zweistellig wie eine Lokadresse eingeben (CV1-79 möglich)
7. Fahrtrichtungsumkehr betätigen
8. Wert zweistellig eingeben (1-79 möglich, für den Wert 0: ‚80‘ eingeben)
▪ Betrieb mit Märklin1) 6021
Mehr Funktionen
Sie haben beim ersten Probieren sicherlich bemerkt, dass im Auslieferungszustand nicht alle Funktionen wie in der
„Funktionstastenbelegung“ beschrieben erreichbar sind.
Um mehr Funktionen mit der Märklin1) 6021 ansprechen zu können gibt es für Sie die 2. „Adresse“. Diese ist im
Auslieferungszustand aktiviert und um eins höher als die reguläre Adresse.
Beispiel
Adresse (CV1) = 3 (Auslieferungszustand)
2. Adresse = 4
8072250920.indd 16 24.10.2014 10:04:01

17
17
78251
78251
▪ Programmieren mit Märklin1) Mobile Station
1. „ESC“-Taste drücken
2. Nach Rechts drehen „LOK ÄNDERN“ --> OK drücken
3. 2x nach Links drehen „REG“ --> OK drücken
4. Drehen bis der gewünschte CV blinkt --> OK drücken
5. Drehen bis der gewünschte Wert blinkt --> OK drücken
Die Lok bestätigt das Programmieren mit kurzem Blinken.
Der Wagen bestätigt das Programmieren mit Blinken der Innenbeleuchtung und zusätzlichen Tönen.
3. Drehregler drücken;
4. Menüpunkt „Adresse“ wählen;
5. Drehregler drücken;
6. Die Adresse der Lok wählen;
7. Drehregler drücken.
Sollte die Lok jetzt nicht fahren, dann die Lok aus der Datenbank löschen:
1. „Esc“-Taste drücken;
2. Mit Drehregler den Menüpunkt „Lok löschen“ wählen
3. Drehregler drücken.
4. Nochmals Drehregler drücken um zu bestätigen.
Wiederholen Sie die Schritte
„Lok in der Datenbank anlegen“ (1 - 8) und ˝ Einstellen der richtigen Adresse“ (1-7) mit der Nummer
37962.
Sollte es immer noch Probleme geben so löschen Sie nochmals die Lok aus der Datenbank.
Wiederholen Sie die Schritte
„Lok in der Datenbank anlegen“ (1 - 8) nur das Sie bei Punkt 5 zum Menüpunkt „Adresse“ gehen, und
bei Punkt 7 die Adresse ihrer Lok einstellen.
Suchen Sie über den Drehregler das gewünschte Symbol aus, und bestätigen Sie die Eingabe mit dem
Drehregler.
Die Funktionen F1– F4 können mit den 4 linken Tasten der Mobile Station aufgerufen werden. Dabei
entspricht die oberste Taste der Funktion F1. Die aktivierten Funktionen können aber nicht im Display
angezeigt werden.
8072250920.indd 17 24.10.2014 10:04:01

18
18
Signs & symbols
Direct current with interface
Direct current with sound and decoder
Alternating current with sound and decoder
2) „Motorola“ is the registered trademark of the Motorola Inc., Tempe-Phoenix (Arizona/USA)
1) “Märklin“ is the registered trademark of the Gebr. Märklin & Cie. GmbH Göppingen
Alternating current with decoder
8072250920.indd 18 24.10.2014 10:04:01

19
19
1) “Märklin“ is the registered trademark of the Gebr. Märklin & Cie. GmbH Göppingen
Table of Content
Introduction .......................................................................................................................... 20
Starting locomotive operation
▪ Prior to initial commissioning ........................................................................................... 21
▪Running the model in ........................................................................................................ 21
▪ Operating instructions ...................................................................................................... 21
▪ Fittings ........................................................................................................................21 - 22
▪ Retrofitting a Seuthe steam generator ............................................................................... 23
▪ Retrofitting a PluX 10880 decoder (only for item 72250).................................................... 23
Maintenance of the model
▪ Decoupling of locomotive and tender ............................................................................... 24
▪ Cleaning of wheel contact .......................................................................................... 24 - 25
▪ Lubrication ........................................................................................................................ 26
▪ Replacement of traction tyres ............................................................................................ 27
▪ Replacement of the carbon brushes .................................................................................. 27
▪ Assembly ........................................................................................................................... 27
▪ AC pick up (only for 78250 and 78251)................................................................................ 27
Mounting of the enclosed etched labels ............................................................................... 28
The Sounddecoder (only for 78250 and 78251)
▪BR 23 002 function key allocation (delivery state) ............................................................ 29
▪ Locomotive Settings ......................................................................................................... 29
▪ CV- list for the BR 23 002 .................................................................................................. 30
▪ Combinationen for CV29
..................................................................................................... 31
▪ Operation with a DCC Command Station (
multi MAUS/ multi MAUSpro).......................... 31
▪ More Functions ................................................................................................................. 31
▪ Operation with Märklin1) 6021 .......................................................................................... 32
▪ Programming with Märklin1) 6021 ..................................................................................... 32
▪ Operation with Märklin1) Mobile Station ................................................................... 32 – 33
▪ Programming with Märklin1) Mobile Station ..................................................................... 33
Replacement parts ........................................................................................................ 50 – 57
8072250920.indd 19 24.10.2014 10:04:01

72251
72251
78250
78250
72250
72250 78251
78251
20
20
Introduction
Dear model railway fan,
Thank you very much for purchasing our BR 23 002 model. These operating instructions will
help you to take advantage of the comprehensive functions of your BR 23 002.
We hope that you enjoy your product and wish you a pleasant journey!
Your Roco Team
The original
The „Deutsche Reichsbahn“ had a new passenger train locomotive developed on the basis of
the proven tank of the series 50. Originally it was designed as a stronger machine to follow up
and replace the P 8 and G 10 with a boiler that could withstand higher pressure. However the
two test locomotives from 1941 were not put into serial production because from 1942 on only
types were in demand that were important for the war eort. After 1945 the two prototypes
ended up at the DR whereas the 23 001, from then on as the 35 2001-2, was still in service until
1974 at the VES-M in Halle. They were used as break locomotives (with Reko boiler) and were
equipped with a Riggenbach pneumatic break. Originally the machine was equipped with a
Tromov adjusting slide, however it proved to be unreliable and consequently it was outtted
with a Winterthur pressure equalizer. In the 1950 is was put into service for a short time with a
tender 2’2‘T34 but because the water reservoir was not sucient it got the one from the series
50. Amongst acionados the 23 001 is considered as one of the most balanced and best desi-
gned steam locomotives of its time.
20
8072250920.indd 20 24.10.2014 10:04:02
